Как правильно собрать каркасный дом?

Установка каркаса из досок

Начинаем ставить каркас на фундамент, поначитавшись в интернете, делаем гидроизоляцию из рубероида

Собираем нижнюю обвязку каркасника, гараж пока что не делаем, сначала дом.

Положили лаги там где будет деревянный пол, в месте гденасыпан щебень, будет санузел, у него будем заливать пол.

Выставили по уровню первую стенку. Угловые доски сшили буквой «Г»

Ставим стойки с шагом 59 см (ЭТО ОЧЕНЬ ВАЖНО!), что бы в распор потом поставить утеплитель, ширина плиты у него 60 см. То же самое с лагами

Еще фото

Добавили еще стоек

Поставили все стойки по периметру первого этажа, добавили укосины, оконные проемы тоже наметились, в каркасном домостроении есть несомненный плюс, вы всегда можете сделать окно или дверной проем в любом месте, даже когда дом уже достроен.

Укосины утапливал в стойки с помощью дисковой пили и топора, далее крепил все на винтовые и ершенные гвозди, что было в наличии, ершенные гвозди держат на много лучше. Длину брал на 90 мм, так что бы сшить две доски по 50 мм, и гвоздь не торчал из них.

Незаметно перешли на постройку второго этажа каркасного дома, в первую очередь положили лаги, между ними расстояние 59 см, что бы утеплитель вошел в распор. Забегая вперед, утеплять каркасник будем минватой.

Разметка будущей стройки и земляные работы

Прежде чем приступать к рытью траншей под фундамент или к ввинчиванию свай, необходимо провести тщательную разметку местности. Не следует считать эту работу второстепенной, так как от нее будет зависеть прямизна будущих стен, да и общие объемы работы, так как не придется прилагать излишние усилия по переделке фундамента, если изначально будут определены его точные координаты и размеры.

Разметка проводится с помощью рулетки, угольника, других простейших геодезических приборов. Обычно она заключается в установке деревянных кольев с натянутыми шнурами, которые визуально показывают размеры здания и его расположение на местности.

На этом своеобразном «чертеже» определяются все несущие стены строения в том случае, если выбран ленточная разновидность фундамента. Если планируется столбчатого варианта или свайно-винтовой, то нужно разметить точное расположение каждого из столбов (опор).

Траншеи можно вырыть вручную или же, если нужно этот процесс провести быстро, привлечь специальную строительную технику, с помощью которой вся эта операция пройдет за один день.

Для рытья ям под столбчатый фундамент используют, помимо лопат, обычный ручной бур или же мотобур, который гораздо быстрее позволит пробурить отверстия нужного диаметра на требуемую глубину.

Эти способы — самые доступные, так как если пригласить крупногабаритную технику, то для нее необходимо, во-первых, иметь на участке дополнительную площадь и свободный проезд к месту работы, а во-вторых, стоимость такого бурения будет стоить в разы дороже.

Если устраивается столбчатый фундамент, то участок трубы, проходящий от уровня грунта до выхода в доме, необходимо тщательно утеплить. Вокруг него рекомендовано возвести кирпичные стенки, и пространство между трубой и ими заполнить утеплителем.

Конечно, эту работу можно провести и после завершения строительства, но в этом случае ее будет делать неудобно — придется выпиливать отверстия в полу или же прорубать в стенке фундамента.

https://www.youtube.com/watch?v=vgsS7OW519Q

Фундамент каркасного дома

Основой любого сооружения является фундамент. От его надежности напрямую зависит долговечность постройки. Каркасник можно возводить на одном из фундаментов:

• свайно-винтовом;
• мелкозаглубленном ленточном;
• плитном.

Свайно-винтовой

На этом фундаменте чаще всего ставят каркасные конструкции, что обусловлено его простотой и дешевизной. К тому же его можно сделать самостоятельно, возвести на любых грунтах, кроме скалистых. Он годится для болотистых участков, на которых плотные грунты залегают глубоко.

Мелкозаглубленный ленточный

Такое основание тоже нередко используется для каркасника. По затратам его обустройство выходит относительно недорого, плюс становится возможным залить бетонные полы. Чтобы фундамент справлялся со своей функцией, следует четко соблюдать технологию его монтажа. Такой тип не рекомендуется использовать на участках с высоким уровнем грунтовых вод и в болотистой местности.

Плитный

Фундамент в виде плиты для каркасных строений становится все популярнее. По стоимости он выходит гораздо дороже предыдущих вариантов, но у него есть немало положительных качеств:

• универсальность;
• долговечность;
• надежность.

Такой фундамент может служить черновым полом, что исключает необходимость дополнительных затрат. В целях экономии иногда вместо монолита прибегают к устройству плитной конструкции с элементами жесткости, что также позволяет усилить основание.

Утепление

Об утеплении необходимо подумать еще до того, как строить из досок собственный дом или дачу. Пошаговая схема следующая:

1. Для защиты теплоизоляции от влаги и конденсата по внутренней поверхности стены прокладывают пароотводящей полиэтиленовой пленкой. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
2. Щелей быть не должно, и поэтому полосы между собой скрепляют двусторонним скотчем. Нахлест – 100 мм.
3. Когда укладывают минвану, режут плиты так, чтобы размеры элементов превышали габариты ячейки на 1-2 см по длине и ширине. Для разрезания используют строительный нож или ножовку с полотном с мелкими зубьями.
4. Утеплитель укладывают двумя слоями. Смещение по стыкам – 15 сантиметров. Суммарная толщина термоизоляционного слоя – 200 миллиметров.
5. Мембранную гидроизоляцию настилают и по наружной стороне стены, чтобы максимально защитить утеплитель от влаги.
6. Все стыки проклеивают скотчем, не допуская зазоров и щелей.

Наружная и внутренняя отделка усилит эффект теплосбережения, особенно если в качестве материалов используются вентфасады. Однако, нужно заблаговременно рассчитать несущую способность здания, так как это увеличит его массу.

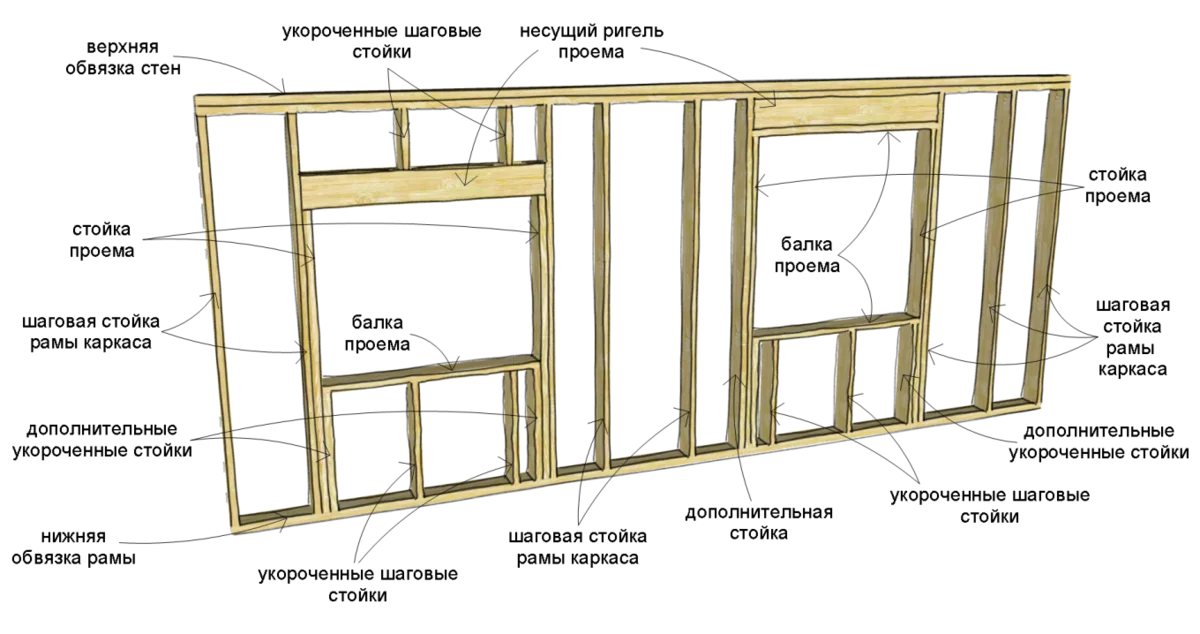

Сборка стен

Технология монтирования каркаса из бруса

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

• брус;
• анкерные болты;
• утеплитель;
• гидроизоляционный материал;
• антисептические средства для дерева;
• строительный уровень, отвес;
• плотницкие инструменты;
• кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

Поэтапная сборка каркаса из бруса

Каркас условно состоит из следующих элементов:

• верхней и нижней обвязки;
• стоек;
• укосин, придающих жесткость конструкции;
• специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

Схема укладки бруса на фундамент.

1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
    • вырубка;
    • уголки;
    • кронштейны.
11. Аналогично потолочным балкам монтируются лаги для пола.
12. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Внутренняя обшивка домика

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Этапы возведения каркаса стен и крыши

Черновой пол с его жестким основанием – опорная точка для возведения каркаса стен и монтажа стропильной системы под кровлю. Это один из самых трудоемких этапов строительства каркасного дома.

Монтаж вертикальных стоек для внешних стен

По уже имеющейся нижней обвязке делают разметку для крепления вертикальных стоек каркаса. Их длина определяет высоту потолка на этаже за минусом его чистовой отделки.

Работу начинают с установки угловых элементов с сечением не менее 100х100 мм. Их фиксируют двумя основными способами:

• С помощью деревянного нагеля, который должен возвышаться над угловым соединением обвязки на 80-100 мм. В этом случае стойку буквально нанизывают на него.
• С помощью оцинкованных металлических уголков с усилением.

Для стоек на прямых участках подойдет брус с меньшим сечением – 50х100 мм. Его соединение с обвязкой выполняют путем полной, неполной вырубки или с помощью стальных уголков. Здесь можно использовать крепежные элементы без усиления.

При определении шага стоек ориентируйтесь на ширину утеплителя или листового материала обшивки стен. Чтобы вертикальные элементы каркаса не кренились, их можно зафиксировать временными укосинами.

Верхняя обвязка каркаса и межэтажное перекрытие

Только после фиксации стоек строго вертикально и в неподвижном положении приступают к работе над верхней обвязкой. Все пазы и крепления в ней должны быть аналогичны тем, что имели место в аналогичном нижнем поясе. Это придаст конструкции хорошую пространственную жесткость.

Обратите внимание! Ширина балок верхней обвязки должна равняться ширине вертикальных стоек. Межэтажное перекрытие монтируют аналогично цокольному

Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки

Межэтажное перекрытие монтируют аналогично цокольному. Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки.

Если перекрытие является не элементом стропильной системы крыши, а полом второго этажа, его необходимо дополнительно усилить распорками. Их функцию выполняют обрезные доски, которые выстраивают между лагами в одну линию и фиксируют с помощью гвоздей. При ширине пролета второго этажа в 2,5-3 м достаточно одной линии распорок. Для большего пролета понадобится две параллельных линии.

Сборка стропильной системы

Стропильная система определяет форму крыши каркасного дома, возводимого с нуля. Чаще всего она бывает двухскатной.

Для стропил подходят доски с сечением 50х150 мм или 50х200 мм. Их устанавливают на брусья верхней обвязки с шагом 0,6-1,1 м.

Стропила также соединяют между собой, что придает кровле соответствующую жесткость и обуславливает ее несущую способность. Для этого используют следующие элементы:

• продольные прогоны;
• обрешетку;
• ригели;
• стойки;
• лежень;
• затяжку.

Если ширина пролет второго этажа или мансарды составляет менее 10 м и в доме нет несущих стен, кроме внешних, можно монтировать висячие стропила. Эта система предполагает крепление каждой стропилы одним концом к обвязке, а вторым – к встречному элементу. Затяжка в виде горизонтальной балки позволяет усилить конструкцию.

Наслонные стропила уместным там, где для них есть промежуточная опора в виде несущей стены или столбчатого элемента. Их усиливают внутренними серединными стойками.

Шаг 1: Фундамент под каркасный дом

Фундамент

Ошибки самостроя и их последствия

Если вы сами строите каркасный дом вам необходимо соблюдать некоторые основные правила строительства:

1. Планировка дома

   Если вы решили построить дом используя собственный проект, то необходимо учесть пространственный объем внутренних помещений. К примеру, не стоит делать планировку в доме 6х6м с разделением его на три комнаты, кухню и подсобные помещения. В этом случае комнаты будут тесными, проживание в таком стесненном пространстве может вызывать дискомфорт, а в собственном доме человек должен отдыхать и получать моральное удовлетворение.

2. Устройство каркаса

   не применяйте при возведении каркаса строительных материалов имеющих дефекты, такие как – гнилостность древесины, грибковые налеты, механические повреждения и т.д. Если хотя бы попадется пара – тройка досок или брусьев имеющих повреждения древесины грибками или гнилью, то в процессе эксплуатации это может повлечь следующие последствия: деревянные элементы конструкции каркаса имеющие здоровую древесину могут быть поражены грибком и подвергнутся гниению, что отрицательно скажется на теплопроводности древесины и на ее физических свойствах

   обработка антисептиками основания каркаса обязательна, так как в основном скорейшему поражению древесины гнилью и грибками подвержены закладные бревна и нижний брус обвязки каркаса, так же не стоит пренебрегать и качеством выполняемой гидроизоляции деревянной конструкции дома от поверхности фундамента.

3. Утепление стен

   Неоднократно сталкивался с тем, что многие самостройщики экономят на утеплении стен и их гидро- пароизоляции. Это, конечно же, не допустимо, та как не качественно выполненная гидро- пароизоляция внешних и внутренних стен дома приводит к образованию в межстеновом пространстве большого количества конденсата, который увлажняет утеплитель и тот в свою очередь теряет свои изначальные теплоизоляционные характеристики.

4. Устройство пола и потолка

   если вы строите дом с подвалом, то в этом случае необходима хорошо продуманная система вентиляции подвального помещения, особенно той части где планируется хранение овощей, если подвал будет плохо проветриваемым, то это несомненно приведет к повышению влажности и деревянные конструкции дома, прилегающие к подвалу – половые лаги, половые доски, закладные бревна будут подвержены воздействию на них образовавшегося конденсата и вследствие чего, древесина будет загнивать, появится грибок, все это снижает срок эксплуатации деревянных элементов основания дома и пола

   на потолочном перекрытии дома должна быть выполнена пароизоляция со стороны жилой части дома и гидроизоляция с наружной стороны потолочного перекрытия – не сделав один из изоляционных видов потолка, вы получите потолочное перекрытие с высокой теплопроводностью. Как известно – теплый воздух всегда поднимается вверх и если не сделать хорошую пароизоляцию (или вообще ее не сделать), то этот теплый поток воздуха примерно на 35%(!) будет уходить в чердачное помещение, что потребует дополнительных затрат на отопление жилой части дома.

5. Фундамент

   Устройство фундамента – это важный этап строительства, основание дома должно быть прочным и надежным. Если нарушить технологию возведения фундамента, то дом может сильно «вести» во время сезонных подвижек грунта, кровля дома будет подвергаться перекосам и кровельный материал, такой как асбоцементный шифер, будет растрескиваться и протекать, этим нарушаются не только эксплуатационные характеристики дома, но и его эстетичный вид.

Эти и многие другие моменты необходимо брать в расчет строительства дома и как говорится – разбирать внимательно чужие ошибки и не повторять их. Так что, прежде чем приступать к строительству каркасного дома – нужно забыть, что это просто сделать, и внимательно изучить литературу по каркасному строительству, проконсультироваться со специалистами в области строительства именно каркасных домов (их устройство принципиально отличается от устройства бревенчатого или брусчатого дома). Если вы полностью не уверены, что сможете построить дом сами качественно и надежно, то лучше нанять бригаду строителей, а полученные знания от прочитанного материала вам пригодятся – вы сможете осознанно контролировать насколько качественно и профессионально строительная бригада выполняет свою работу.

Возведение фундамента под каркасный дом

Инструкция к фундаменту

Как построить стены каркасного дома своими руками: пошаговая инструкция

Фундамент для постройки каркасного дома: требования к основанию

Каркас

Следующий этап — монтаж чернового пола. Он выполняется из деревянных досок или бетонной стяжки. Второй вариант встречается чаще из-за своей надежности. Монтаж чернового пола и бетона выполняется по следующему алгоритму:

1. Монтаж опалубки;
2. Выполняется теплоизоляция и укладка гидроизоляционной мембраны;
3. Основание заливают бетоном и ждут его полного высыхания;
4. Монтаж лаг;
5. Второй слой утепления: пространство между лагами заполняется утеплителем (минеральная или пенополистирол);
6. Укладываем напольное покрытие.

Для этого используется деревянный брус. Некоторые используют металл, но тогда возрастает стоимость строительства и сложность выполнения работы.

Строительные материалы должны быть высококачественными. Это увеличит эксплуатационный срок дома. Какими критериями должно обладать дерево для каркаса:

1. Влажность — не более 12 %;
2. Сечение бруса — 15х15;
3. Высота — индивидуальна;
4. Шаг между балками — 30, 40, 60 см.

Установленные опоры обвязываются. Заранее необходимо определить месторасположение оконных и дверных проемов. В месте предполагаемого окна один из брусьев-опор обрезаем в середине и фиксируем доской. Таким образом получится что-то похожее на оконную коробку.

Всю деревянную конструкцию обязательно обрабатывают антисептиком. Это предотвратит преждевременное гниение дерева. Не менее важна обработка противопожарным средством, которое делает дерево практически невоспламеняемым.

Для соединения деревянных элементов профессионалы не рекомендуют использовать элементы их металла. Это ускорит коррозию и разрушение материала.

Возведение

Заливка фундамента под каркасный дом

Существует два варианта сооружения каркасных домов:

• дом собирается из готовых элементов, изготовленных в заводских условиях;
• здание возводится «на месте» из отдельных материалов, которые только на стройке и собираются в одну единую конструкцию.

Мы с вами будем рассматривать второй вариант:

Любое строительство начинается с разработки проекта, каркасное домостроение в этом случае не является исключением, так как гораздо проще предусмотреть все нюансы и размеры сначала на бумаге и не мучиться потом с подгонкой материалов прямо на стройплощадке. Подходящий типовой проект можно найти в Интернете, но если вы хотите построить что-то очень индивидуальное, проектную документацию лучше заказать в проектной группе или в организации, занимающейся строительством таких домов. В проекте обязательно должны быть чертежи фундамента, поэтажные планы, фасад и разрезы, а также планы кровли и перекрытий.

Устройство каркаса каркасного дома

В соответствии с проектом первоначально выполняется фундамент здания. Чаще всего выбирают столбчатый тип, элементы которого поверху связаны ростверком в одну жесткую конструкцию. Работы по сооружению такого типа основания можно выполнить самостоятельно (с помощью одного-двух помощников).

Пока основание набирает необходимую вам прочность (это займет около месяца), можно прикупить материал для возведения дома (необходимое количество и размеры следует рассчитать по проекту):

• гидроизоляционный материал для укладки его по верху фундамента;
• пиломатериалы (длина и размеры сечения зависят от размеров помещений и толщины стены);
• различные крепежи для сборки каркаса (саморезы, гвозди, анкерные болты и т.д.);
• антисептик и антипирен для древесины;
• утеплитель;
• фанера, OSB или ЦСП для облицовки;
• материал для сборки крыши здания (гидроизоляция, пиломатериалы, кровельный материал, утеплитель);
• супердиффузионная мембрана для пароизоляции стен плюс простая пароизоляция.

Монтаж угловой стойки каркаса

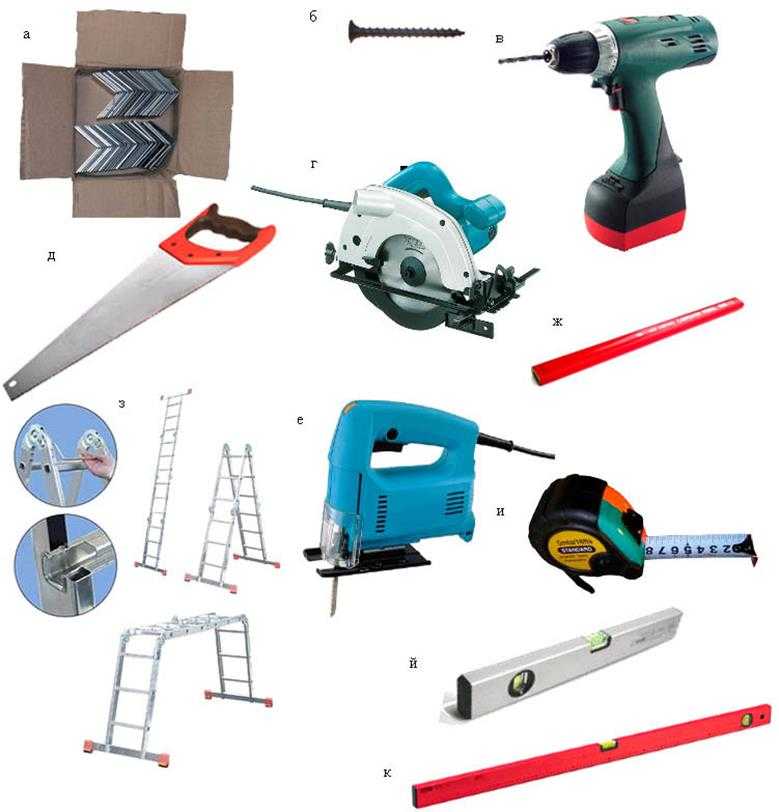

Не забудьте приготовить инструмент для работы с древесиной, а также строительный уровень, рулетку, перфоратор и прочие необходимые «мелочи».

Следующий этап – обработка всех задействованных в строительстве дома пиломатериалов антисептиками (это позволит уменьшить скорость гниения древесины) и антипиренами (дерево получит возможность дольше сопротивляться воздействию огня при пожаре, а вы – несколько дополнительных минут, чтобы покинуть горящее здание).

Монтаж обвязочного бруса

Теперь можно приступать к возведению стен. Начнем с укладки нижней обвязки:

• укладываем по верху фундамента рубероид;
• затем следует брус нижней обвязки, который в углах можно состыковать одним из популярных способов, дополнительно укрепив место соединения гвоздями или анкером:
• проверяем горизонтальность периметра, а также соответствие диагоналей и углы,
• прикрепляем брус к основанию с помощью анкерных болтов с шагом не более 1 метра;
• опять проверяем горизонтальность, углы и диагонали.

Далее действуем следующим образом:

Методы крепления бруса

• Установите вертикальные стойки каркаса, начиная с угловых элементов. Соедините их с брусом нижней обвязки с помощью усиленных стальных уголков:
• Чтобы стойки не шатались, скрепите их по диагонали с одной стороны доской.
• Не забудьте про оконные и дверные проемы, так как расстояние между вертикальными опорами в этих местах будет отличаться от обычного (в плоскости стены без проемов).

Крепление стоек с помощью стального уголка

• Закрепите брус верхней обвязки с помощью стальных уголков.
• Проверьте вертикальность и горизонтальность всех элементов.

Технология строительства каркаса

• Каждую стойку закрепите постоянными укосинами из бруса небольшого сечения:
• Установите и закрепите стальными уголками потолочные балки.
• Выполните стропильную конструкцию, обрешетку, уложите кровельное покрытие.
• Обшейте с внешней стороны каркас дома фанерой, OSB или ЦСП.
• Закрепите пароизоляционную мембрану строительным степлером (позднее по ней вы прибьете обрешетку и закрепите сайдинг).
• В пространство междув ертикальными опорами плотно уложите утеплитель.
• Закройте утеплитель пароизоляцией, прикрепив ее степлером к стойкам каркаса.
• Обшейте конструкцию изнутри фанерой, ЦСП или OSB.
