Пошаговая инструкция создания кирпичного дымоотвода своими руками
Возведение качественного дымохода из кирпича — это задача не из легких и очень важно выполнить кладку так, чтобы все было герметично, пожаробезопасно, и каждый шов здесь играет большую роль. Приоритетным направлением функционирования дымоотвода является удаление дыма и гари от сгоревшего топлива с помощью тяги, которая не только вытягивает, но и подает воздушные потоки в топку, и за счет этого поддерживается и обеспечивается процесс горения
Схема возведения кирпичного дымохода своими руками
Большим преимуществом такого дымоотвода является то, что тяга у него хорошая при любых погодных условиях и увеличенный срок службы по сравнению с металлическими трубами. Давайте рассмотрим вопрос, как построить кирпичный дымоход своими руками по всем правилам.
Советуем подробнее изучить рекомендации: из чего делать дымоход в дополнение к данной статье.
Кирпичные дымоходы кладутся в три шага:
Шаг 1. Проведение подготовительных работ и кладка фундамента.
Кладка из кирпича фундамента будущего дымоотводного канала
На этом этапе нужно тщательно ознакомиться со строительными чертежами будущего дымоходного канала. Для обычной и традиционной дровяной печи необходима полная кладка, для кирпичного дымохода для газовой печи обязательно в качестве дополнения потребуется сделанная из специализированного сплава металлическая труба. Перед тем, как начать осуществление выкладки кирпичного дымохода следует возвести фундамент. Осуществляется строительство из цельного кирпича или армированного бетонного.
Второй этап возведения кирпичного дымоотвода своими руками. Кладка
Дымоотвод строится высотой от пяти метров или не ниже конька крыши, так как это играет большую роль в тяге. Выкладываются такого типа дымоотводы исключительно специализированным огнеупорным или полнотельным красным кирпичом. Для их связки используются раствор из цемента и песка или известняка, а для мест с особо высокой температурой нужна специализированная смесь, применяемая для печной кладки.
Для откалывания требуемого кусочка кирпича пригодится шливочно-отрезная машина и маркер (фломастер) для отмерки. Применив эти инструменты, можно создать абсолютно точные по размеру пластины, которые понадобятся в области выдры, а также разделки.
Кирпичная кладка дымохода для газового отопительного прибора
При строительстве такого дымоотводного канала обязательно нужно оставлять специализированные отверстия для проведения чистки.
Отверстия наверху дымоотводного канала из кирпича для выхода дыма и прочистки
Внутри стенки должны иметь идеально гладкую, а также ровную поверхность, а углы выполняются под 45 градусов. Лучше всего внутренние стенки отштукатурить для гладкости, так как на шероховатой поверхности сажа будет больше оседать, тем самым ухудшая тягу. Это может привести к возгоранию, что небезопасно. Также многие опытные печники рекомендуют белить печку не только внутри, но и снаружи, что позволит сразу определить, где может просочиться дым и сажа.
Этап 3. Закрепление и теплоизоляция.
Если дымоход строится возле стены, его нужно закрепить — это будет надежнее. Для этого нужно применить металлические анкера на расстоянии тридцати сантиметров. Там где будет осуществляться соединение дымохода с потолком, а также крышей, обязательно нужно разместить негорючий материал или стекловату, тем самым снизится риск возгорания.
Кирпичный дымоход должен находиться на полметра выше конька крыши. Верхнюю часть дымоотводного канала следует утеплить и обложить специализированной отделкой для кровли или кирпичом для облицовки.
Крепление кирпичной кладки к стене при помощи анкеров для надежности
Если дымоход будет сделан по всем технологиям, то он будет крепким, безопасным, надежным и прослужит долгое время. Все эти этапы сохраняются, ели нужно возвести дымоход для твердотопливного котла из кирпича.
Видео: этапы строительства кирпичного дымохода
Обложить дымоход кирпичом можно самостоятельно, следуя советам, и сэкономить на вызове профессионалов. Главное при возведении — это построение верного чертежа и наличие свободного времени. Не следует спешить, скорость здесь не лучший показатель, нужно ориентироваться на качество кладки.
Видео о стабилизаторе тяги дымохода

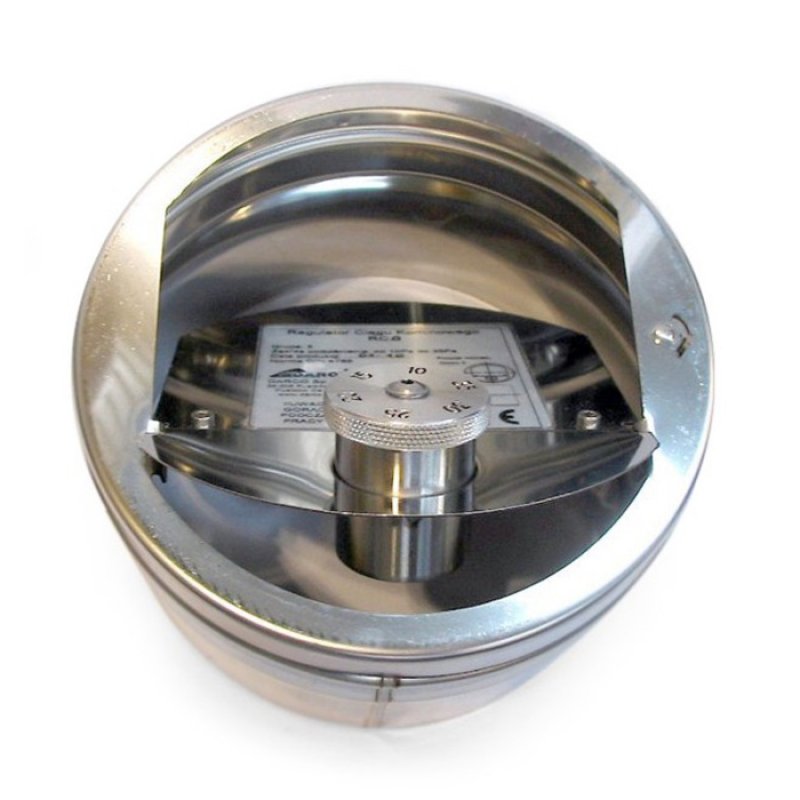

Принцип работы и преимущества установки стабилизатора
Как только тяговое усилие в системе дымоудаления переступает порог нормального значения, то клапан устройства отжимается и давление снижается за счет воздуха, поступающего из помещения, и который при смешивании с дымовыми газами и снижает температуру.
Этот метод считается самым простым и в то же время достаточно эффективным, в результате чего происходит равномерное горение топлива и выделение энергии.
К основным преимуществам использования стабилизатора следует отнести следующие:
- безопасная работа дымохода;
- увеличение срока службы дымохода;
- снижение уровня веществ, уходящих в атмосферу;
- благодаря тому, что клапан стабилизатора все время приоткрыт происходит увеличение циркуляции воздушного потока;
- способность работать в качестве стабилизатора при естественной тяге и;
- процесс сгорания топлива равномерен, и печная труба не перегревается;
- при сильных порывах ветра обеспечивает демпфирование резких изменений тяги;
- отсутствие запаха гари в отапливаемых помещений;
- возможность применения старых дымоходов с новыми низкотемпературными котлами;
- минимизация потери тепла;
- экономия топлива до 15%.
Способы размещения стабилизатора тяги
Известны два основных способа установки стабилизатора тяги:
- прибор помещен 500 mm выше уровень соединения жары производя прибор с высасывающей системой дыма;
- стабилизатор тяги устанавливается на одном уровне соединения тепловыделяющих устройств с дымоходом, но это расстояние должно быть не менее 40 см от уровня пола.
Также производители теплогенерирующего оборудования, рекомендуют использование специальных стабилизаторов, в народе называемые «грибы». Такое устройство представляет собой маленький сегмент дымохода с расширением в виде гриба и открытой площадкой под ним для притока внешнего воздуха.
Особое конструкционное решение в сравнении с обычным выходом дымохода имеет некоторые преимущества:
- стабильность создаваемого в топке отопительного прибора давления;
- удаление из дымоходной трубы дополнительной ненужной тяги, и приведение в нормальное состояние работы теплогенерирующего устройства;
- защита печки в случае появления в дымоходе обратной тяги;
- контроль тяги: 1-расход воздуха из помещения, где установлено отопительное устройство; 2-кратковременный, не более 60 сек., сброс отработавших газов в котельную; 3-направление движения выхлопных газов в случае опрокидывания тяги; 4-направление выхлопных газов отопительного теплогенерирующего устройства.
Под колпачком в виде грибка установлен специальный датчик-стабилизатор, который активируется при изменении температуры горючих газов. В случае ухудшения тяги или возникновения обратного эффекта, выделяющиеся при сгорании выхлопные Газы собираются под грибком что приводит к нагреванию датчика, а это в свою очередь приведет к прекращению поступления газа в горелку и печка автоматически выключится.
Направление продуктов сгорания и подача воздуха через датчик при нормальной тяге в дымоходе.
В дымоходной системе возникает эффект обратной тяги-продукты сгорания вынуждены уходить под зонт на датчике.
В некоторых случаях владельцы частных домов встраивают в дымоходы все возможные теплообменники которые собирают остатки тепла это помогает снизить затраты на топливо. Однако делать это категорически запрещено, так как в этом случае дымоудаление ухудшается из-за сужения дымохода и датчик непременно срабатывает.
Конструктивно датчики тяги дымохода делятся на стабилизаторы:
- термопары;
- жидкий;
- термистор.

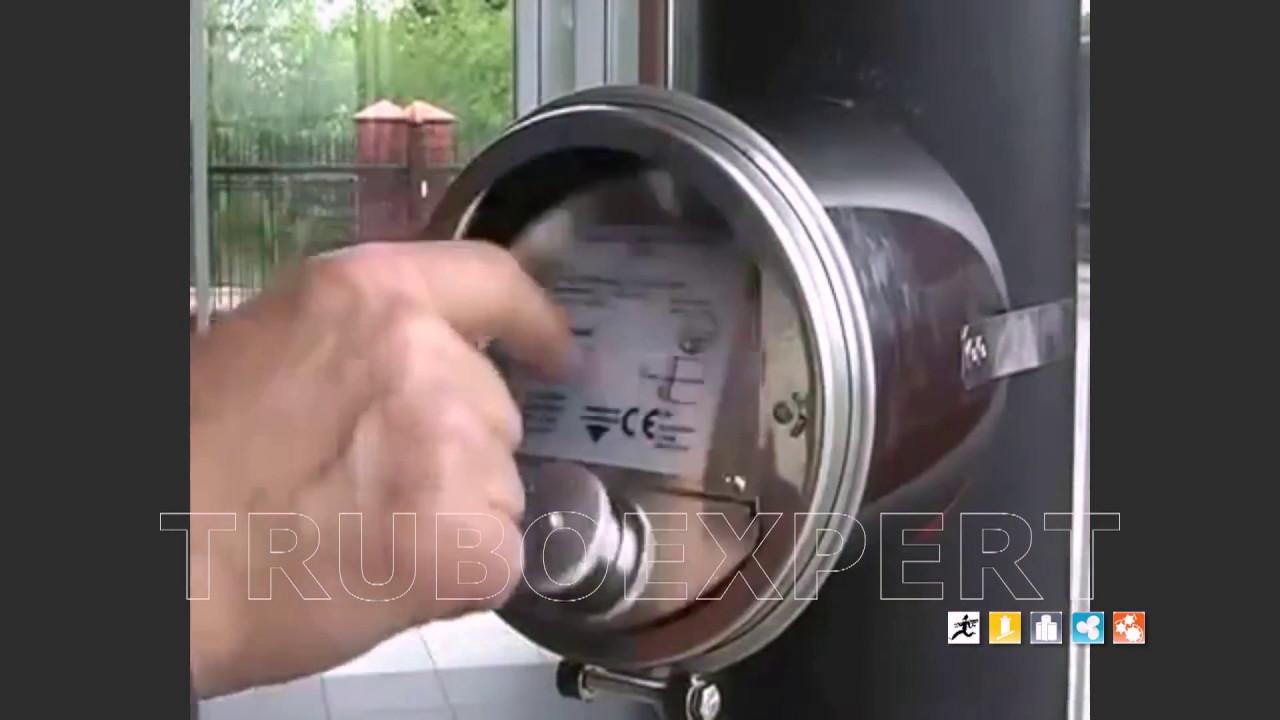

Как правило, их установка не представляет особых проблем. Обычно стабилизаторы устанавливаются винтами и гайками на специальные монтажные площадки в готовые отверстия.
Эффективные способы, как увеличить тягу в дымоходе
Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.
Способы измерения
Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.
Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:
- По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.
Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу
Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой
Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.
Причины неисправностей
Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:
- Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
- Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
- Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
- Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.
Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.
Способы усиления тяги
Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:
- Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
- Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.
Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.
Эффективные способы, как увеличить тягу в дымоходе Эффективные способы, как увеличить тягу в дымоходе. Распространенные причины снижения тяги в дымоходном канале и способы и устройства их устранения.
Когда и почему срабатывает
Ряд причин, по которым нарушается тяга в газовом котле и срабатывает датчик:
неправильная конструкция отопительного оборудования;
Причина, на которую в первую очередь необходимо обратить внимание. Она подразумевает неправильную конструкцию дымохода, наличие изгибов, либо его некачественный монтаж. непроходимость дымохода;

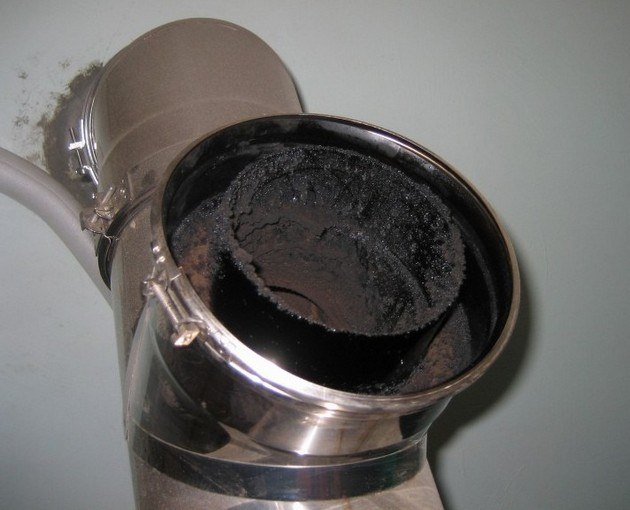

непроходимость дымохода;
Газовые котлы оставляют намного меньше сажи, в отличие от твердотопливных котлов. Не смотря на это, за больший промежуток времени сажа имеет свойство скапливаться и в газовых котлах, что является причиной плохой проходимости дымохода.
Следующей причиной засорения дымохода могут стать посторонние предметы, например листья, ветки деревьев, летающий мусор.
Крайне редко в дымоход могут попадать животные. Зачастую это птицы, вьющие гнезда на дымоходе в неотопительный период или во время отсутствия людей и долго неработающего котла.
Дымоход требует периодического осмотра и, в зависимости от степени загрязнения, механической чистки.
погодные условия;
Москва — это город частой смены погодных условий.
Причиной выключений могут быть густой туман, сильные осадки или просто высокая влажность воздуха. При этом создается высокое атмосферное давление, которое является препятствием для воздухообмена.
Сильный ветер так же создает высокое давление в атмосфере. Он может навредить естественной тяге и поспособствовать обратному движению продуктов горения (обратной тяге).
Плохие погодные условия могут навредить работе только котлам с естественной тягой и открытой камерой сгорания.
Целесообразным является установка защитного колпака на дымоход. Его название — стабилизатор тяги.
Он препятствует задуванию ветра в воздуховод и предотвращает тушение горелки.
воздушная пробка;
Для дымоудаления необходимо непрерывное движение воздушных масс. Воздушная пробка в дымоходе может помешать воздухообмену и вызвать обратное движение продуктов горения.
Воздушная пробка возникает вследствие некачественной теплоизоляции дымохода и большой разности температур в его нижней и верхней части. Вверху он, как правило, является холодным, более тяжелым и густым.
недостаточная высота и неправильное место установки дымохода;
Она зависит от расстояния установки трубы от самой высокой точки крыши – конька кровли. Идеальное расположение — середина стороны кровли и высота над коньком — около 50 см.
нестабильный уровень напряжения в электроцепи.
Перепады электричества могут негативно сказаться на работе всех электронных составляющих отопительного оборудования.
При срабатывании датчика и отключении котла, не рекомендуется его повторный принудительный запуск. Это навредит отопительному оборудованию и увеличит опасность для здоровья и жизни человека. В таких случаях необходима диагностика, выявление и устранение причин неисправности.
Как сделать стабилизатор тяги своими руками
Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.
Для работы вам понадобятся:
- Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
- Электроды по нержавейке диаметр 4 или аргон для газосварки.
- Болгарка, отрезной и шлифовальный круг.
Материалы для изготовления стабилизатора тяги:
- Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
- Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

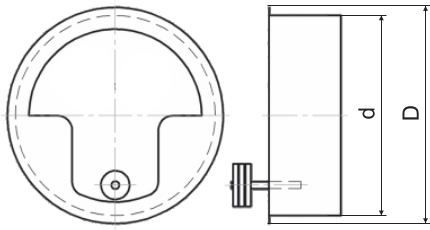

Схема монтажа следующая:
- Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
- Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
- Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
- На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
- На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
- Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
- В нижней части заслонки сверлят отверстие под регулирующий болт.
- В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
- Устанавливают заслонку на корпус.
- Устанавливают стабилизатор тяги на трубу.
Рекомендуем ознакомиться: Как установить шибер для печного дымохода?
При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.
Обзор популярных моделей
Рассмотрим более детально самые распространённые модели дефлекторов.
Дефлектор вентиляционный Цаги
Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.
Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.
Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах
Тарельчатый
Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.
Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.
Шарообразный «Волпер»
Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.
Дефлектор Григоровича
Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.
Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.
Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками
Н-образный
Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».
Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.
Вращающийся
Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.
Дефлектор «флюгер»
Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.
Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра
Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.
Что это такое и зачем он нужен
Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.
Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.
Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.
Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.
Что влияет на тягу
Причины изменчивости тяги:
- Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
- В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
- В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
- На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

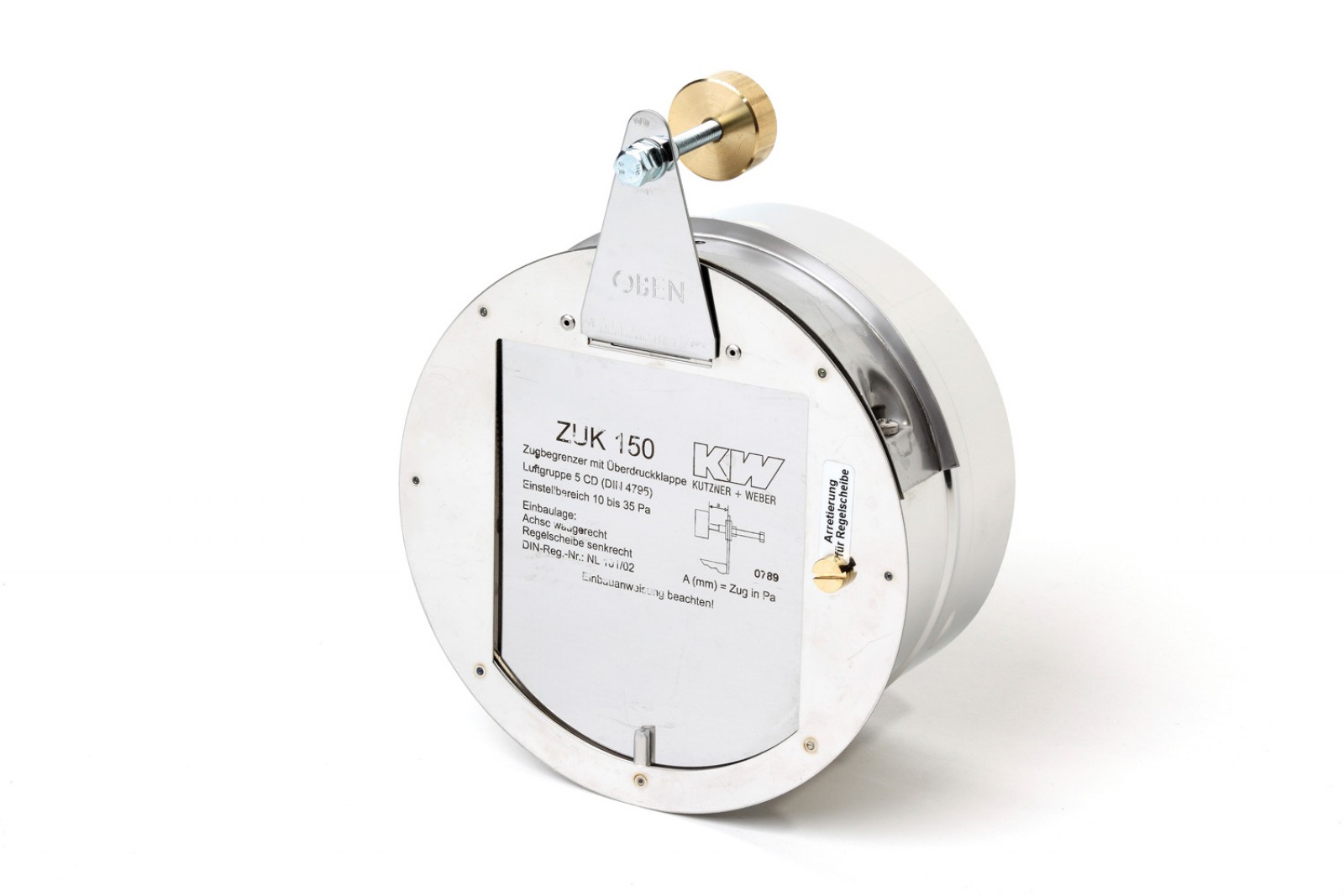

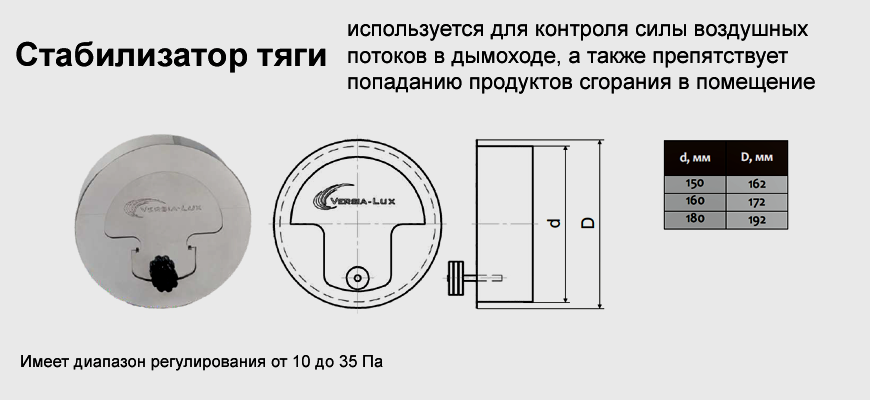

Устройство и принцип работы
Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.
Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.
Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит. Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.
Преимущества и недостатки
Преимущества установки стабилизатора тяги в дымоход:
- Увеличивается безопасность эксплуатации отопительного оборудования.
- Устраняются резкие изменения тяги при сильном ветре.
- Стабилизатор уменьшает перегрев дымоходного канала при розжиге печи, твердотопливного котла или камина, удлиняет срок службы дымоходов.
- В дымоходы печей и котлов длительного и сверхдлительного горения устройство монтируется изначально.
- Снижается выброс продуктов неполного сгорания топлива (угарного газа) в атмосферу.
- Самые существенные достоинства – стабилизатор уменьшает ненормативные утечки тепла с отходящими газами, повышает КПД котла, экономит топливо. Некоторые источники (польская фирма POLMAR) приводят экономию до более 30 %, гарантированно можно сэкономить 3-9 %. На газовых котлах экономия меньше, на твердотопливных агрегатах – больше. 3 или 9% экономии – вроде бы немного, но просчитайте сумму, которую вы сэкономите за сезон. Я уверен, сумма вас приятно удивит.
Проверка тяги
Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.
Цвет огня в топке показывает тяговую силу:
- желтые и золотистые языки говорят о нормальной скорости потока;
- белое пламя и гул показывают, что тяга избыточная;
- темные оттенки свидетельствуют о недостаточной скорости.
