Как правильно сделать укосины в каркасном доме

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

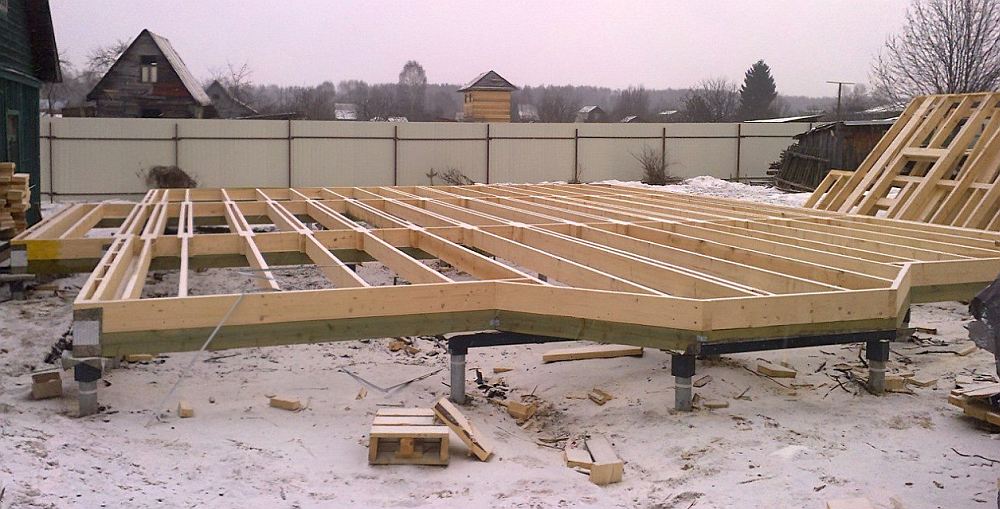

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

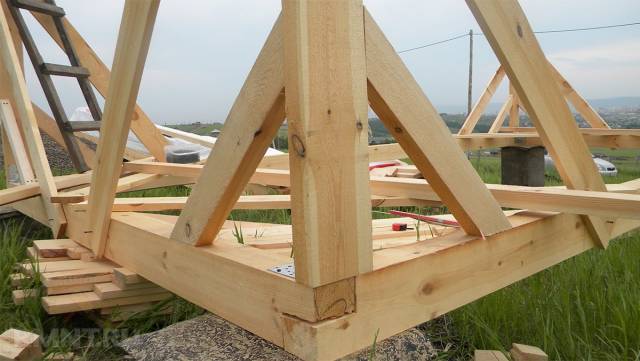

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Разновидности укосин

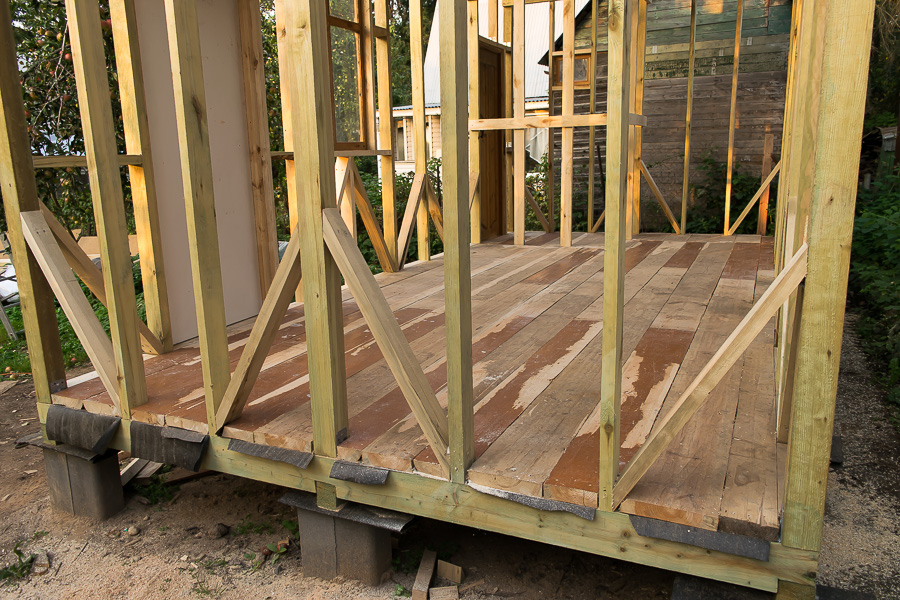

Временные укосины

В строительстве применяются два вида укосин – деревянные и металлические.

Деревянные укосины изготавливают из досок размером 25х100 мм. Они достаточно прочные и вполне справляются со своими задачами. При этом они существенно не влияют на вес всего каркаса.

Металлические укосины отличаются большим весом и способны выдержать сильное напряжение, успешно справляясь с большими нагрузками. Монтируют их крест-накрест, предварительно хорошо изолировав от воздействия влаги. В противном случае металл начнет ржаветь, что со временем приведет к его полному разрушению.

Укосины бывают временными и постоянными. Постоянные предназначены для укрепления каркаса на протяжении всего срока эксплуатации здания, а временные используют для связки промежуточных и угловых стоек до тех пор, пока не будет скреплена верхняя обвязка. Используют их и для выравнивания стен каркаса, что позволит в дальнейшем избежать проблем при внутренней отделке стен.

Как следует устанавливать укосины

Непонятно по какой причине наши архитекторы и проектировщики допускают ряд грубых ошибок в проектировании укосин каркасного дома. Ниже представлено, как правильно и быстро сделать укосины в каркасном доме.

Условия, которые необходимо соблюдать при установке укосин:

• Угол между укосинами и обвязкой дома должен быть строго 90 градусов;
• Подпорка не должна иметь толщину больше четверти толщины стенной стойки;
• Укос должен быть установлен вровень со стойками. Извне постройки крепятся только временные;
• Сверху подпорка врезается в верхнюю обвязку, снизу – в нижнюю. Острый угол укосины и такое же место под нее в обвязке должны быть выпилены под углом 90 градусов;
• Для одной стены следует установить две подпорки: одна чтобы была направлена в одну сторону, другая – в противоположную. Этого вполне хватит, но не меньше;
• Идеальный угол наклона подпорки – 45 градусов, но допускается до 60 градусов. Если угол больше – следует увеличить число укосин;
• Если вы еще не возвели стену, и хотите на ней заранее установить укосину, следует оставить болты немного не вкрученными. Это даст возможность, после установки стены, подкорректировать ее положение;
• При использовании ригеля, он с укосиной должны находиться с разных сторон;
• Использование саморезов при установке подпорок исключено;
• Укосину можно крепить с наружной и внутренней стороны стены. Жесткость от этого не изменится. Снаружи производить установку удобнее. Но установленные изнутри, подпорки помогут избежать возникновению мостиков холода;
• Если вы применяете минеральный теплоизолятор, следует его слегка подрезать в соответствии с толщиной подпорки. Пропустив этот шаг, на концах укосин будут образовываться воздушные мешки, из-за чего пострадает качество постройки;
• В случае если по какой-то причине невозможно установить две разнонаправленные подпорки, выйдите из ситуации следующим образом. Необходимо после установки стены обшить ее листами ОСП-3, толщиной 12 миллиметров перед установкой пароизоляции.

Виды укосин

По выбору материала укосины делятся на деревянные и металлические. Но это не говорит, что последние лучше или качественнее. Все зависит только от индивидуального подхода. Это относится и к такому виду укосин, которые официально ими не являются, но иногда выполняют их функции. Это треугольные элементы из фанеры, которые закрепляются по внешнему контуру каркаса.

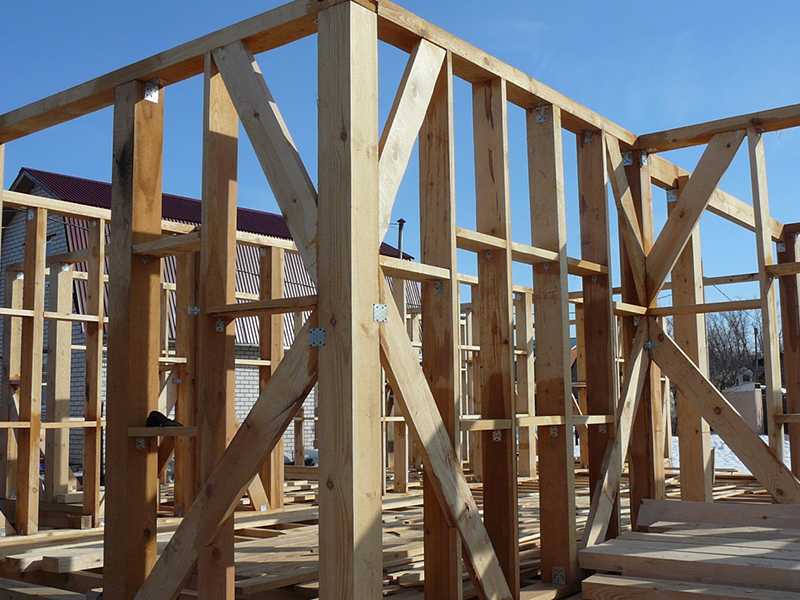

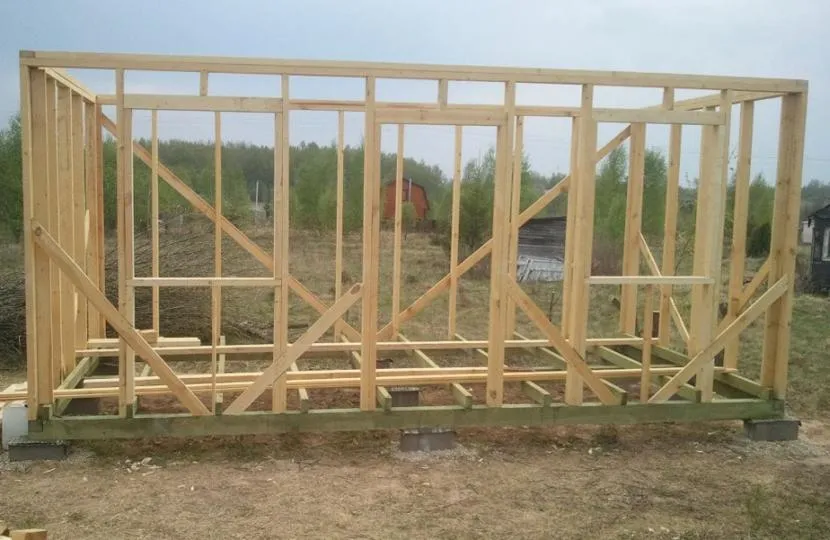

Каркас дома с деревянными укосинами Источник karkasnik.su

Чтобы понять, какую из укосин использовать, необходимо подробнее с ними ознакомиться.

Деревянные

Подпорка из дерева изготавливается в виде доски. Для этого подбираются особо прочные материалы. Обычно выбирают брус сечением 25×100 мм. Для отдельных случаев подбираются пиломатериалы с размерами 50×100 мм. И главным плюсом таких элементов является их лёгкость.

Последнее обстоятельство делает подобные детали более востребованными, чем использование железных. К тому же их применяют по одной, что также снижает расходы на строительство. Потому что материал хорошо выдерживает нагрузки, как на сжатие, так и на растяжение. Поэтому для обеспечения достаточной надёжности вполне хватает установки одного элемента под углом в 45 градусов.

Металлические

Сразу нужно оговориться, что в нашей стране укосины из стали применяют крайне редко. Это выступает прерогативой американцев и у них давно существует отработанная технология, которой они придерживаются с давних времён. Казалось бы, что использование железа повышает надёжность, но у такого способа существует значительный минус – излишнее утяжеление конструкции.

Каркас дома с металлическими укосинами Источник strojudacha.ru

Ведь металл и сам по себе немало весит. Да ещё и виноват способ установки стальных укосин. Дело в том, что железо плохо переносит нагрузки на сжатие, поэтому такие элементы монтируют крестом, используя две детали. Чтобы компенсировать давление.

Ещё к одному минусу можно прировнять возможность коррозии, если гидроизоляция конструкции выполнена некачественно. А это ощутимо может значительно снизить общую долговечность.

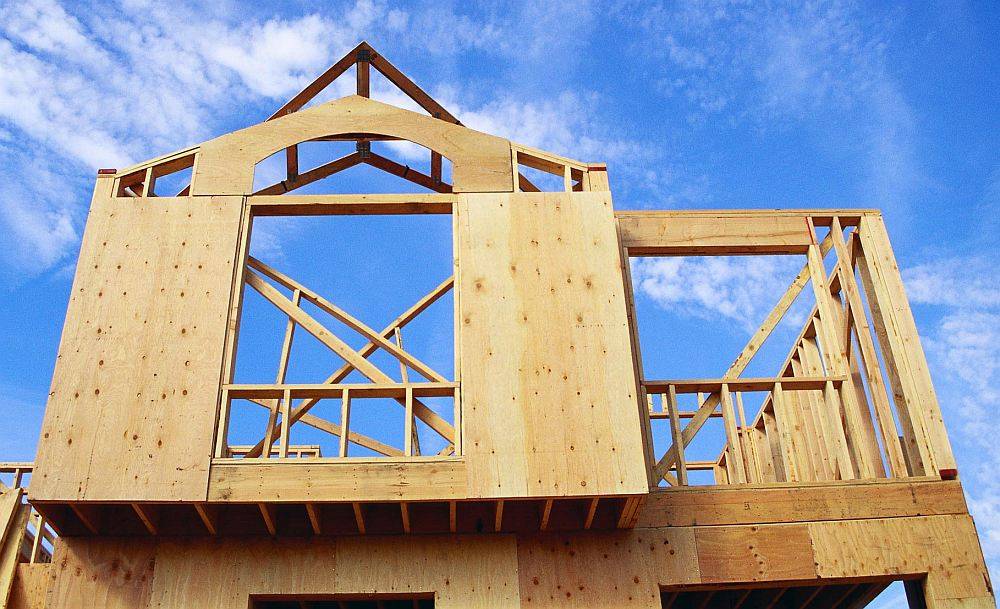

Обшивка фанерой

Некоторые застройщики считают, что обшивка фанерой с внешней стороны каркаса даст те же результаты, что и установка укосин. Это в корне не верно. Особенно для технологии возведения каркасного дома.

Но способ имеет право на жизнь. Только для небольших по площади помещений. Например, уличных туалетов или малюсеньких сараев.

Особенности монтажа

Изготавливают укосины из хорошо просушенных досок хвойных пород. Ведь при высыхании влажных досок между ними и элементами каркаса появятся зазоры, снижающие жесткость конструкции в целом.

Устанавливая постоянные укосины в каркасном доме своими руками, необходимо учесть, что они должны образовать прямоугольный треугольник с угловой стойкой

Не менее важно расположить их заподлицо с плоскостью последней. Добиться этого можно, если в стойках каркаса вырезать пазы, куда эти доски и будут затем вставляться

Такие же пазы вырезают в верхней и нижней обвязке.

С обвязкой потолка и пола дополнительные элементы жесткости соединяют мощными болтами, а к стойкам их прибивают гвоздями.

При правильном монтаже укосин в каркасном доме все элементы, обеспечивающие жесткость конструкции, будут плотно прилегать к каркасу и не будут мешать обустройству обшивки.

Приступая к монтажу временных элементов жесткости не забудьте выровнять углы, используя уровень или отвес.

Временные элементы жесткости врезать в стойки и обвязку не нужно. После того как верхняя обвязка каркаса будет полностью завершена, временные укосины демонтируют и в дальнейшем используют для других целей.

Ошибки при монтаже

При установке укосин своими руками, не имеющие достаточного опыта домовладельцы часто совершают одни и те же ошибки:

• недостаточно жесткое крепление укосин к элементам каркаса;
• использование для изготовления элементов жесткости некачественной древесины или бракованных досок;
• неправильный уклон укосин относительно пола;
• применение в качестве укосин обрезков досок, которые набиваются хаотично;
• недостаточная длина досок.

Еще одна, довольно часто встречаемая ошибка – отказ от использования укосин вообще в надежде на то, что необходимую жесткость конструкции придаст обшивка каркаса плитами ДСП или ОСБ. Однако такая обшивка добавит жесткости только соединению внутри каркасной ячейки, а не всего каркаса в целом. Ведь каркасная конструкция представляет собой шарнирное соединение и не предполагает наличия дополнительных элементов жесткости, способных выдержать боковые нагрузки.

1. Конструкционные нагрузки на дом

В большинстве случаев любое здание имеет форму параллелепипеда. Любой четырехугольник — не самая прочная конструкция. Малейшее отклонение любой из его сторон вызывает отклонение других сторон, так как они связаны друг с другом.

Именно добавление в конструкцию дополнительных элементов, вносящих в них «треугольность» и составляет основу всех жестких креплений четырехугольника.

Так, планшет с набитыми по углам рейками или фанерными треугольниками будет куда прочнее по сравнению с исходным.

Рама, укрепленная по углам

Именно это и используется зачастую в строительстве, особенно при возведении каркасных домов. Ведь каркасный дом — это идеальный параллелепипед, причем все блоки, из которых он составлен, имеют форму прямоугольника.

При этом любая боковая нагрузка, например, сильный ветер, стремится к нарушению прямых углов в основании этих четырехугольников. Результат может быть плачевный — дом может сильно покоситься или вообще упасть набок.

Дом, «скрепленный» вагонкой

Особенности монтажа укосин

В каркасном домостроении используются временные и постоянные укосины. Изделия первого типа применяются только на этапе возведения коттеджа. С их помощью укрепляют углы, промежуточные стойки, выставляют элементы по уровню до окончания основного этапа монтажа. До начала финишной отделки укосины демонтируются.

Постоянные укосины монтируются с учетом использования в течение всего срока эксплуатации каркасного дома. Для придания большей жесткости, установка конструктивных элементов выполняется не только в несущих стенах. Но и во внутренних перегородках. При выполнении работ учитываются следующие особенности:

Оптимальный угол наклона укосин составляет 45°. Допускается его увеличение до 60°, например, вблизи оконных и дверных проемов.

Направление монтажа определяется от центра нижнего обвязочного бруса к верхнему углу стойки.

При обустройстве окон и дверей укосины направляются от углов к имеющимся проемам.

Прочная и надежная фиксация обеспечивается соединением укосины и несущего элемента по типу «шип-паз».

Количество укосин на каждую стену не менее двух, а их размещение должно быть в непосредственной близости от углов здания.

В качестве материала используются цельные, хорошо просушенные доски. В противном случае древесина со временем будет рассыхаться с увеличением зазоров между элементами конструкции и снижением прочности каркаса. Наша компания строит дома с обязательным исполнением указанных требований, что гарантирует высокое качество, надежность и долговечность строений.

Бытует мнение, что укосины в каркасном доме не нужны, и что их полностью может заменить наружная отделка. К сожалению, это не совсем так, и если для небольших построек, таких как хозблок, их можно не использовать, при условии отделки плитным материалом, то для жилого дома они обязательны.

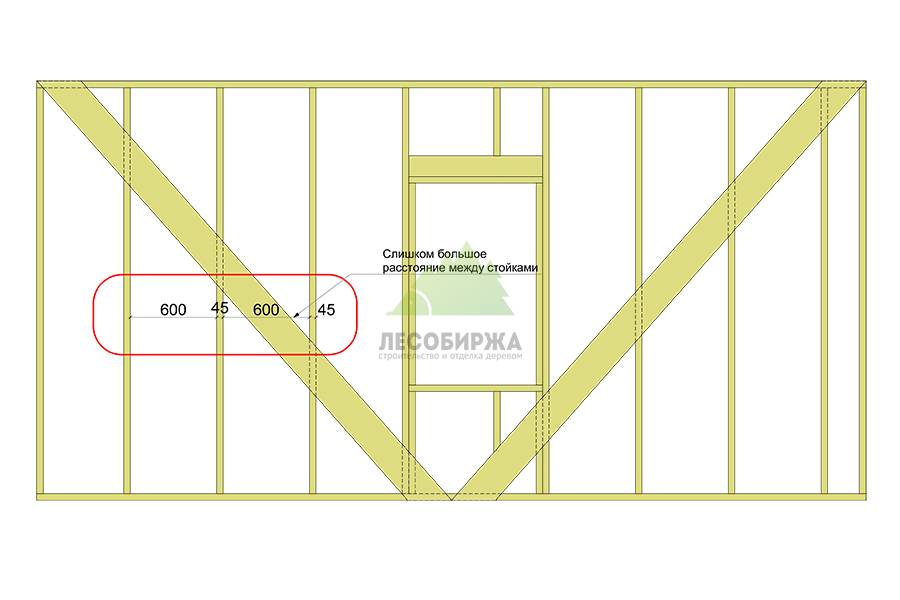

Необходимы именно укосины, а не распорки между стоек, на которые неграмотные строители пытаются заменить их, не беря в расчет физику процессов и нагрузок. Такие распорки только устраняют у доски эффект «пружины». Они используются при высоте стойки более 3м сечением 50*150, или при использовании доски небольшой толщины 40х150мм, для дома более чем в один этаж. Распорки не добавляют каркасу пространственной жёсткости, только вертикальную.

Для пространственной жёсткости необходимо использовать укосины, и желательно полнотелые или деревянные, хотя нормы допускают для небольших строений использовать гибкие диагональные связи из металлических лент, пластин и шпилек.

Идеальный угол установки укосины 45 градусов, но не всегда их можно установить под таким углом. Примыкающие стены, окна и дверные проёмы уменьшают угол установки до 60 градусов и более. Это можно компенсировать большим количеством установленных укосин на одну стену.

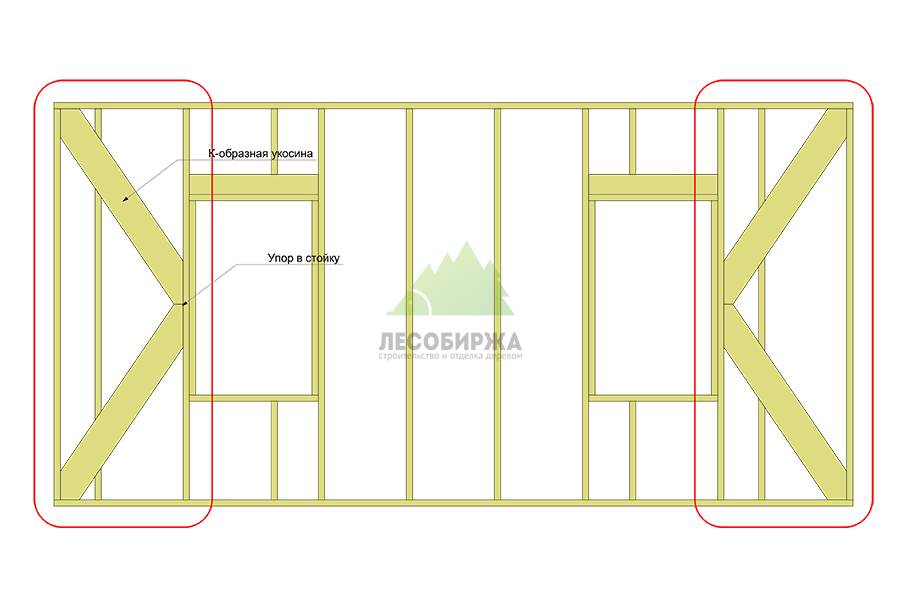

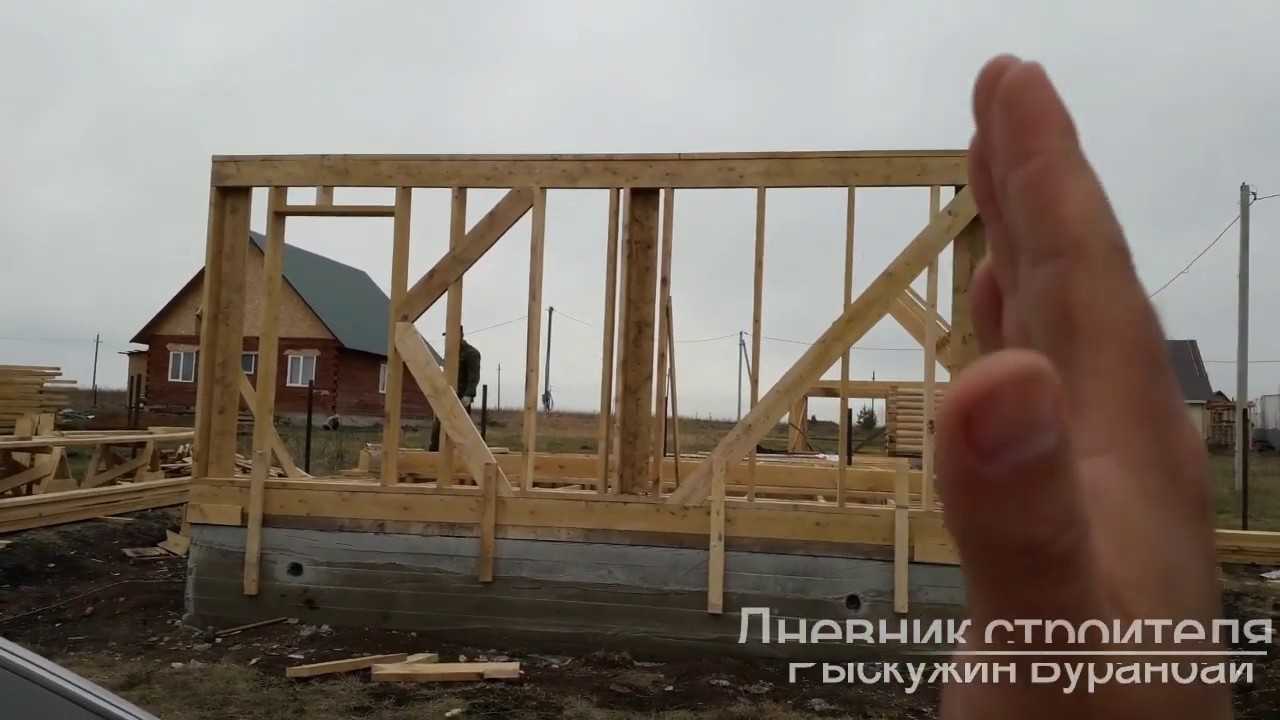

Мы в своих проектах на стенах от 6м ставим 4 укосины под углом 50-60 градусов, на стенах большей длины укосин может быть больше и под углом ближе к 45 градусам.

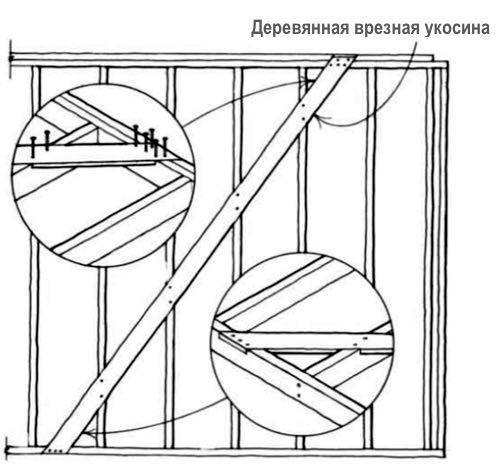

Укосины по Ларри Хону в стене каркасного дома

Проектировщик – проектировщиком, но, давайте сверимся с книгой Ларри Хона «Очень эффективный плотник» и посмотрим как он врезал деревянные укосины.

Выбираем углы как оптимальное место установки укосин. Возьмите на вооружение: вариант когда 2 укосины сходятся в одном углу – идеален.

Пояснение к фотографии № 1: Чтобы сделать вырезы для укосины в верхней, нижней досках и в стойках каркаса стены, положите укосину вдоль стены в её предполагаемом месте установки. Используя будущую укосину в качестве направляющей для вашей циркулярной пилы, сделайте резы по обеим сторонам от неё.

Пояснение к фотографии № 2: Чтобы окончательно доделать вырез под укосину поместите циркуляру на плоскость верхней, нижней доски или стойки каркаса, между двумя сделанными ранее резами и аккуратно опустите лезвие диска пилы. Обязательно контролируйте циркулярную пилу обеими руками! Если вы не владеете своей циркулярной пилой в совершенстве, то лучше не выполняйте эту сложную манипуляцию, а просто наделайте в промежутках между крайним левым и крайним правым резами кучу других резов такой же глубины, а потом выбейте их стамеской.

Крепим укосину к верхней доске, стойкам и к основанию каркасной стены минимум2 гвоздями к каждой.

Вот такой вот он, собственно, процесс – врезание укосин в стену каркасного дома. Не простой, но и не особо сложный. Просто нужно делать это аккуратно и быть внимательным.

Мне нравится1Не нравится

Рекомендации по обустройству

Экспертные рекомендации:

Важно провести соответствующие инженерные расчеты, чтобы определить правильные размеры и расположение укосин в соответствии с требованиями проекта и нагрузками, которые конструкция будет подвергаться. Это обеспечит достаточную прочность и стабильность укосин.
Выбор материала зависит от требований проекта и условий эксплуатации

Деревянные укосины обычно используются в легких конструкциях, тогда как металлические предпочтительны для более сложных или нагруженных конструкций.
Обеспечьте доске или металлу надежное крепление к основной конструкции. Возможно, будет актуальным использование болтов, крепежных элементов и других соединительных деталей, а также сварки.
Укосины должны быть правильно расположены и установлены, чтобы обеспечить необходимую поддержку и укрепление конструкции. Расстояние между укосинами и их угол обязаны быть определены в соответствии с инженерными рекомендациями. Правильное укрепление поможет предотвратить наклоны, деформации или смещения конструкции.
После монтажа необходимо регулярно осуществлять проверку и обслуживание. Проверяйте состояние укосин, устраняйте повреждения или износ и проводите необходимые ремонтные работы для поддержания их надежности и функциональности.

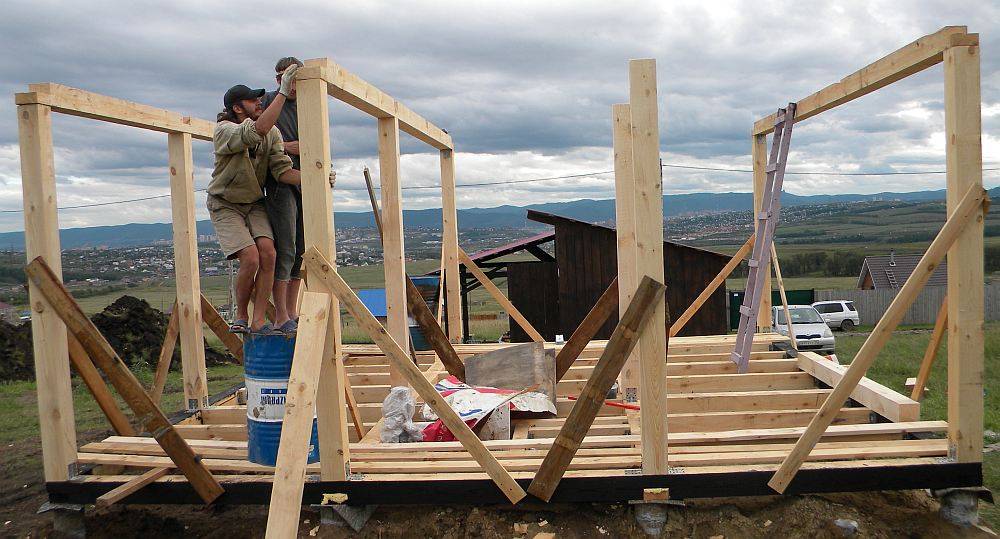

Временные укосины

Установка временных укосин необходимый этап на стадии возведения каркаса дома. Их применяют:

• Во время установки угловых стоек. Временные укосины не дают разболтаться соединению угловой стойки с нижней обвязкой, до момента установки верхней обвязки.
• Для выравнивания каркасных стен и устранения последующих проблем во время установки дверей, окон, внутренней и внешней отделки. Когда двери не навешиваются, а отделочные плиты не сходятся в углу.
• Для установки и выравнивания стропил под крышу.

Порядок установки временных укосин:

1. Вначале выравниваем углы. Для этой операции можно воспользоваться обычным отвесом, пузырьковым или лазерным уровнем. Также можно воспользоваться «американским» методом. Закрепить уровень на доске длинной с высоту стены.
2. Временные укосины крепятся блоками, закрепленными внизу к полу или платформе, вверху к верхним лагам.
3. Шаг установки укосин составляет от 1,2м до 1,5м. Изготавливают из доски дюймовки (сечение 25х150 мм).

При помощи временных укосин можно исправить существенные дефекты, создав необходимый рычаг.

Что такое укосины, и какими они бывают

Укосины — это дополнительные компоненты домового каркаса, которые обеспечивают повышение степени надёжности конструкции сооружения и увеличение срока эксплуатации здания. Эти элементы обычно монтируются под углом 45°, данный показатель изменяется до 60° в случае, если установка укосин производится рядом с дверными или оконными проёмами, а также с местами стеновых примыканий.

Чаще всего укосина представляет собой деревянный брус, сработанный из доски с сечением 25 на 100 мм. Такой размер в большей части случаев является оптимальным и использование более крупных элементов укрепления каркаса, как правило, нецелесообразно. Укосины с упомянутым сечением укрепляют конструкцию дома, но при этом не утяжеляют и не создают дополнительную нагрузку на фундамент.

Применяются укосины и из металла. Они более тяжелы и на территории России непопулярны. В США напротив, по большей степени встречаются металлические укосины. Преимущество таких укосин — небольшая цена и высокая скорость установки.

Недостаток этих укосин в сравнении с деревянными заключается в том, что последние противостоят как сжатию, так и растяжению, а металлические — лишь растяжению. Потому при монтаже укосин из металла приходится ставить их крест-накрест для адекватного сопротивления изменяющемуся вектору нагрузки. Кроме того, перед монтажом металлических компонентов нужно проводить дополнительные работы по гидроизоляции.

Укосины могут устанавливаться как на постоянный срок, так и временно. Необходимость в монтаже временных укосин возникает, если плиточная обшивка стен (плитами ОСП) ещё не обустроена, однако каркасное строение требуется укрепить на время проведения данной работы.

Определение повреждений

С помощью стамески легко определить степень испорченности нижнего закладного бруса принять решение о его полной или частичной замене. Если остриё входит в древесину легко, а при движении стамески раскрывается трухлявое нутро, то вердикт один – менять немедленно. Обойдя всю конструкцию, этим методом проверяют все участки дома.

Возможно, порча имеется на одном из них, и тогда устраивать полномасштабный ремонт каркасно-щитового дома нецелесообразно – можно просто устранить некоторые участки, заменив их на новые.

Инструменты и материалы для ремонта

К выбору древесины следует подойти ответственно – она должна быть без видимых дефектов, и перед работой рекомендовано пропитать её всевозможными защитами и пропитками. Итак:

• Брус 150 мм в сечении, если есть возможность использовать размер больше, то это будет замечательно – каркасный дом получит ещё большую устойчивость.
• Скобы. Они будут нужны для фиксации узлов.
• Пила. При большой замене нужно использовать бензиновую, а малые участки обойдутся болгаркой или дисковой.
• Домкраты. Грузоподъёмность не должна быть меньше пяти тонн.
• Стамески, молотки, топоры.
• Инструмент для кладки фундамента или сварочный аппарат для резки свайного металлического ростверка.
• Гвоздодёр.

В процессе утепления и гидроизоляции потребуются соответствующие материалы.

Несколько советов по установке укосин

Если вы входите в число тех, кто понимает важность установки укосин – это прекрасно. Теперь следует правильно их сделать и установить

Вот несколько советов, как следует и как не следует делать.

Следует избегать использования полых подпорок, кроме случаев, когда речь идет о маленьких строениях с гибкими диагональными связями.

При пересечении подпорки с вертикальными стойками, первые должны входить в имеющиеся пазы второго. Причем размер толщины подпорки и глубины паза должны четко совпадать.

Соответственно, если каркас не деревянный, а металлический, в нем точно так же вырезаются пазы. Существуют специальные требования СНиП, в которых задокументированы размеры всех поперечных сечений укосин.

Обратите внимание, ниже изображены правильные укосины в каркасном доме: как они устанавливались и выглядятуже непосредственно в каркасе постройки

Плюсы строительства каркасных домов с использованием укосины:

Строительство каркасных домов с укосинами имеет много преимуществ.

• Она препятствует нарушению общей жесткости строения делая сооружение долговечным, надежным и устойчивым к агрессивным природным факторам.
• Способна предотвратить деформацию и нарушение отделки внутренних межкомнатных перегородок путем значительного снижения нагрузки.
• Позволяет надежно зафиксировать межстенный утеплитель.
• Обеспечивает стабильную стойкость сооружения, предотвращая так называемое «складывание» дома.
• Снимает нагрузку со стен и равномерно распределяет ее по всей конструкции дома, что понижает восприимчивость постройки к весу крыши, килограммам снега или нагрузке от ветра, особенно в случае, когда дом возводится в северном регионе.

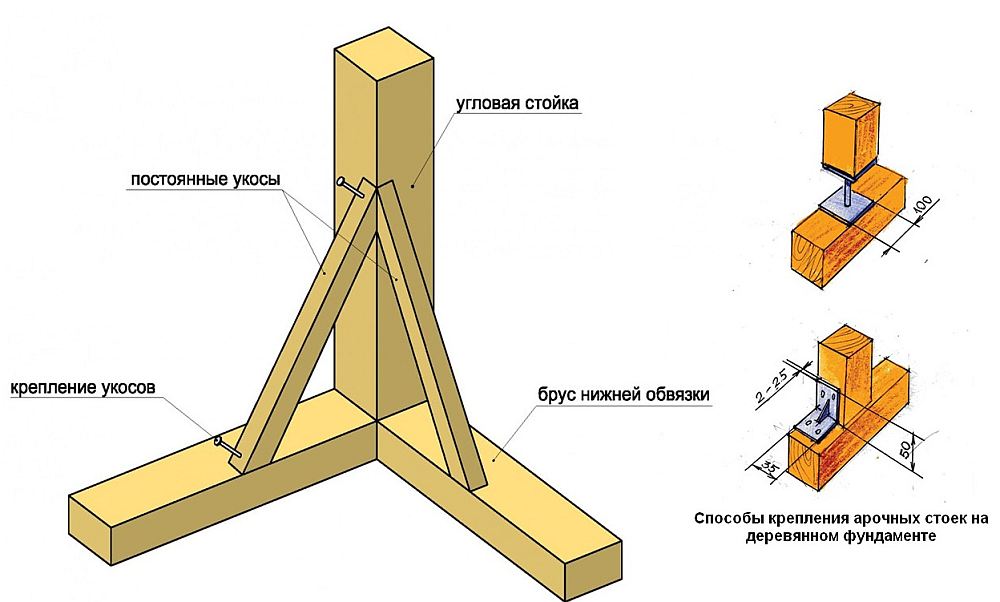

Конструкция узлов крепления укосов

Укос состоит из нескольких элементов, которые изготавливаются из углеродистой стали, отличающейся высоким качеством. Кроме того, абсолютно все металлические элементы узла крепления укоса тщательно обрабатываются специальным антикоррозийным покрытием, которое защищает узел от неизбежного негативного влияния окружающей среды. Узел крепления укосов состоит из следующих элементов: металлические уголки, металлические полосы, круги, болты и гайки. Подробно ознакомиться с конструкцией узлов крепления укосов можно на детальных чертежах, которые представлены в соответствующих разделах сайта.

Какой каркасный дом «правильный»?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует.

Вы спросите почему? Да очень просто. Каркасный дом — это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений — «полуправильных», ну а «неправильных» вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют ввиду, говоря про «правильность». Это каркас американского и реже, скандинавского типа.

Почему именно они считаются образцами «правильности»? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке и очень значимый процент в скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет . За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит — делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните. Когда где-либо идет речь про «правильный каркас» или про «правильные узлы каркасного дома», то как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать «полуправильными»? В основном это те, которые отличаются от типовых скандинаво-американских решений, но тем не менее, так же удовлетворяют по крайней мере двум критериям, надежность конструкции и хорошие решения по части теплотехники.

Ну а к неправильным я бы отнес все остальные. Причем их «неправильность» зачастую условная. Совсем не факт, что «неправильный» каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном неправильность заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала, там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток «неправильных каркасов» в том, что они не дают совершенно никаких выигрышей по сравнению с «правильными» или «полуправильными» — ни в надежности, ни в стоимости или трудозатратах… вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть) — неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

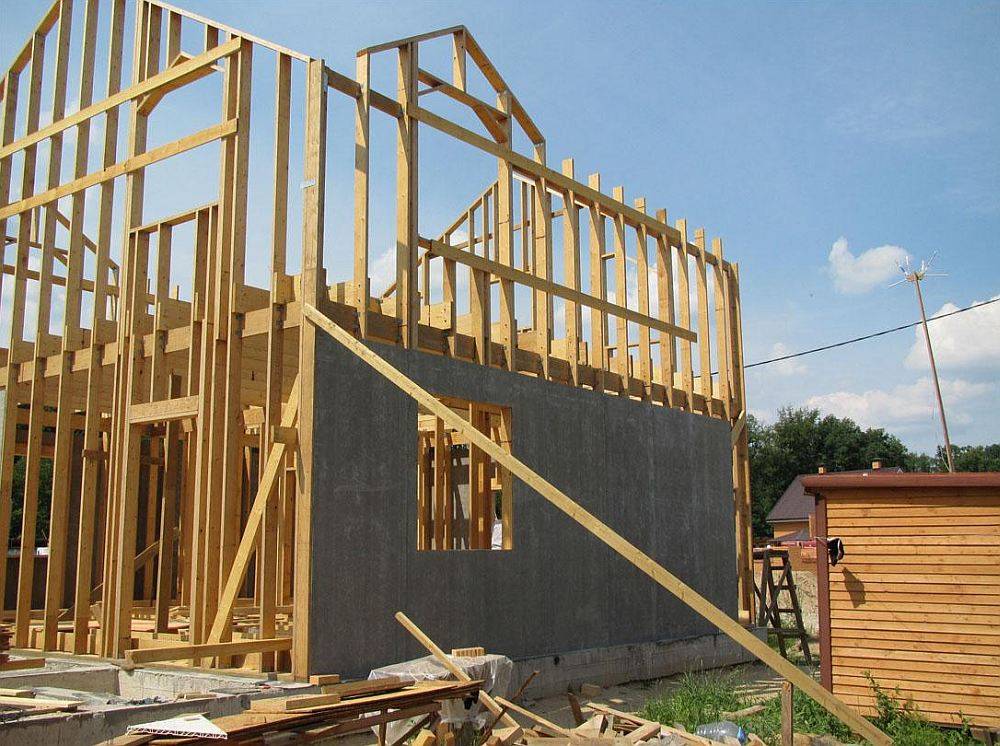

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

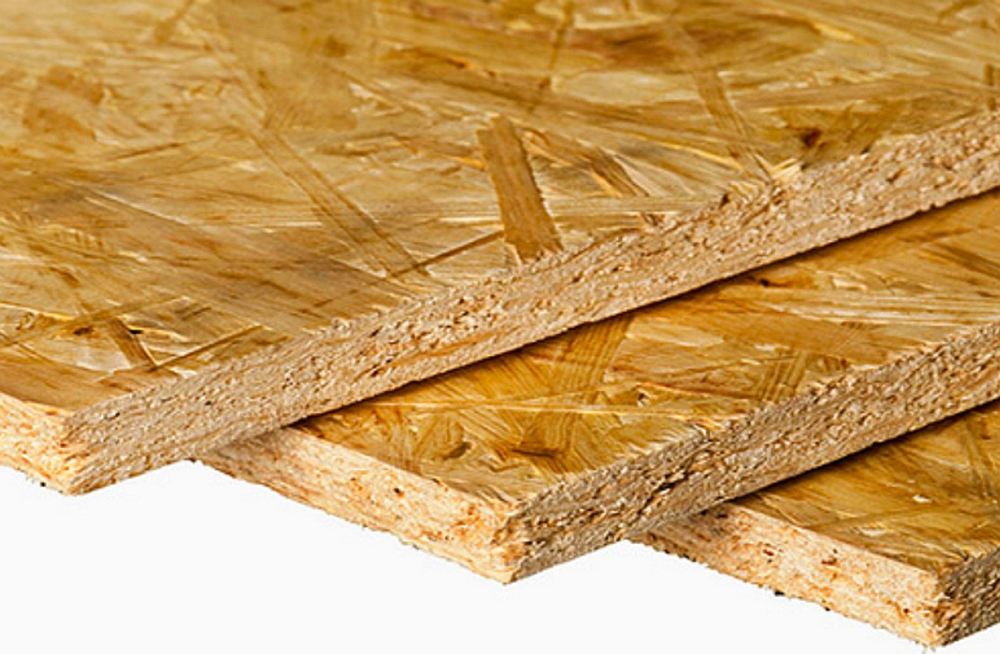

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.
