Монтаж Дверного доводчика на деревянную или металлическую дверь или калитку своими руками: Пошагово + Видео

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

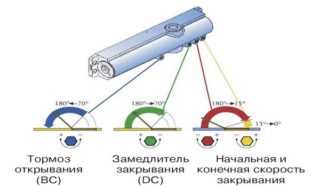

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Типы доводчиков

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма. В зависимости от места применения установка для дверей бывает:

• мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
• дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков

Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками. Конфигурация доводчиков по устройству:

• устройство с приводом и зубцами;
• применение кулачкового вала.

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

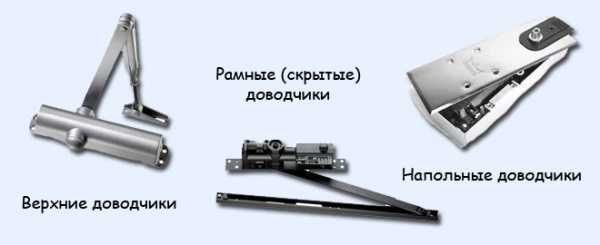

Верхний доводчик

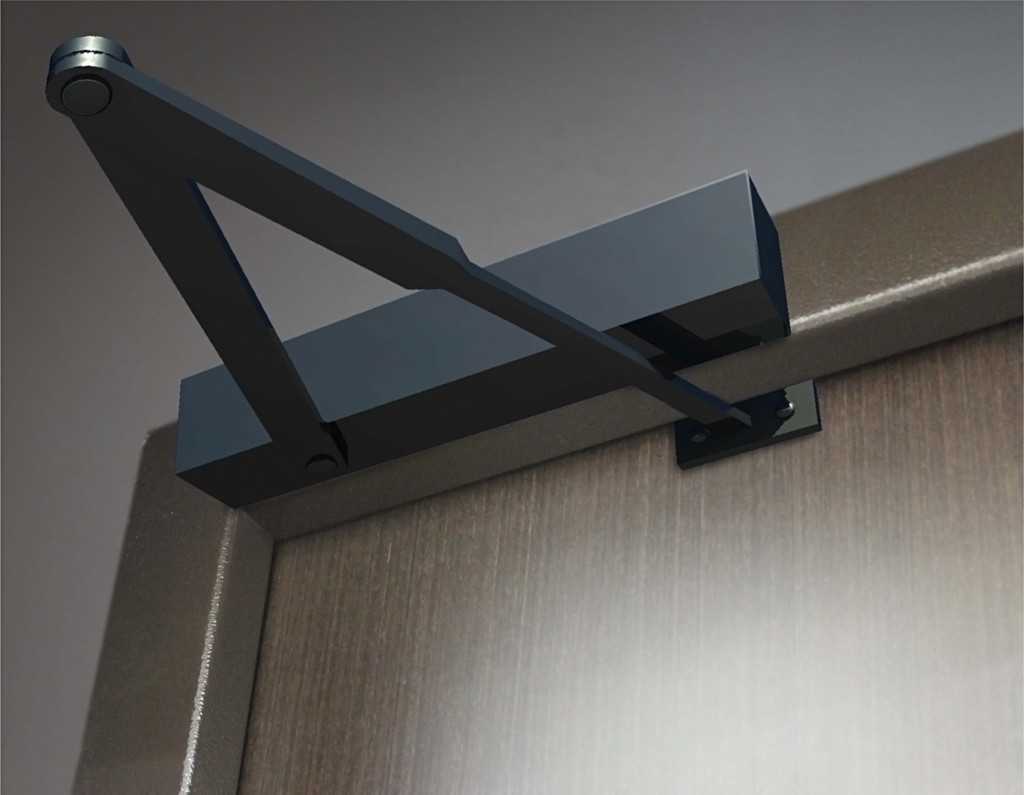

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

1. Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
2. Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.

Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Нижний доводчик

Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли. Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.

Вариант конструкции нижнего доводчика

Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.

Скрытые дверные доводчики

Механизмы полностью скрыты в дверном полотне. Есть 2 вида:

1. Петля-доводчик – по своей функциональности служит дверной петлей.

2. Скрытый верхний доводчик, врезаемый в двери.

Способы установки

Есть доводчики открытых и скрытых дверей. Открытый – оба типа подвесных моделей (редукторная и кулачковая). Возможен скрытый монтаж в полу, в дверном полотне или в дверной коробке. Также в петли встроены замки.

Если речь идет о доводчике для калитки, из моделей скрытого монтажа подойдет встраиваемый в раму или створку. Использование встраиваемых моделей для калиток – неплохая идея. При таком варианте заведомая невозможность маловероятна, но цена будет немалой. Все-таки установить и отремонтировать скрытый доводчик должен специалист. Их услуги тоже недешевы.

Выдвижной доводчик для пешеходных дверей с установкой в ​​дверную коробку

Доводчик распашной двери можно использовать для легких ворот. Они не рассчитаны на большой вес. Минусы этого варианта: в небольшой возможности регулировок, приличной цене, в невозможности использования калиток / ворот большой массы.

Именно поэтому на калитки часто устанавливают обычные дверные доводчики – коленные / рычажные. Решающим фактором обычно является цена

Только при выборе обращайте внимание на температурный диапазон использования. Он должен покрывать около 20% сезонных колебаний в вашем регионе

Для калиток без верхней перекладины

Все описанные выше модели включают дверную коробку или верхнюю планку для дверей и ворот. Но не все калитки (и даже не все ворота) имеют такую ​​перекладину. Как тогда смонтировать ближайший? В принципе, можно «неправильно» установить, прикрепив рычаг к столбу или прилегающей к нему стене. Но в этом случае вы теряете гарантию. Справедливости ради надо сказать, что претензии по гарантии в этой группе очень редки.

Есть доводчики, специально разработанные для калиток без перекладины. И выбор не меньше:

• Вертикальный гидравлический или пневматический доводчик. Принцип работы немного другой, и пружина используется не на сжатие, а на кручение. Установленный на опоре, он может иметь угол раскрытия не более 90 °. Так что это вариант не для всех.

  Вертикальные модели для установки на двери без верхней поперечины

• Доводчики дверей пешеходные без перекладины. Это модифицированные модели со стержнем особой формы. Они также состоят из двух частей. Один крепится к створке, второй может быть:
  • с креплением на столб;
  • стена (кирпичный столб);
  • встраиваемый – встраивается в профиль (вариантов не много, но они есть).

    Гидравлический доводчик для установки на дверь без обременения, с креплением к стойке и стене

• Более близкие петли. Они могут быть для разных углов открытия калитки, до 180 °. Но если вам не нужно так сильно открывать ворота, возьмите их под меньшим углом. Широкоугольные модели также можно устанавливать с меньшим углом раскрытия, но они более дорогие.

  Доводчики для распашных дверей – хороший выбор, но вес калитки не должен превышать 75 кг

• Электрические доводчики дверей. Он может управляться дистанционно и блокироваться. Они редко используются в частных домах, так как они дороги и требуют резервного источника питания. Подключить их непросто, и чтобы сохранить гарантию на дорогое устройство, вам придется заплатить за установку.

Самый простой способ – установить на ворота доводчик в виде петель. Здесь в целом все ясно, нужно только, чтобы столб и полотно были строго вертикальными. И внешний вид не напрягает. Недостаток этого варианта в том, что такие устройства не рассчитаны на большую массу. Обычно лимит не превышает 75 килограммов.

Вертикальные доводчики и специальные доводчики для ворот имеют примерно одинаковую сложность монтажа и сопоставимую цену (если речь идет о продукции одного производителя). Ищите вариант, который варьируется от веса и условий эксплуатации.

Руководство к установке доводчика на дверь своими руками

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

• технологическую схему крепят на дверь скотчем;
• керном или другим инструментом размечают отверстия;
• по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
• крепят коробку прибора;
• разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
• вторую часть рычага фиксируют к доводчику.

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

• если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
• поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

• Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
• При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

• плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
• отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»
