Как установить печь в бане своими руками: рекомендации, правила, пошаговая инструкция

Общие правила монтажа банной печи

Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.

Общие правила монтажа:

Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.

Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.

Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см от сгораемых поверхностей. Сгораемые стены защищают экраном, размер которого на 30% больше печи.

Установка трубы. Она может быть как из кирпича, так и из металла. В любом случае выполняется ее теплоизоляция от кровли. Чтобы в металлической трубе не образовывался конденсат, снаружи она утепляется.

Потолок. Над печкой он должен быть из несгораемых материалов, размер которых больше площади печки на 30%.

Безопасность. Если есть электрический нагревательный элемент, обязательно делают заземление и устанавливают УЗО.

Защита от ожогов. Для этого из кирпича или металла делают конвекционный экран. Он не только защищает от ожогов, но и способствует равномерному распределению тепла. Деревянное ограждение можно делать не ближе, чем в 50 см от горячих поверхностей.

Внимание! Монтаж печи в бане должен быть выполнен в соответствии с требованиями пожаробезопасности, особенно это касается деревянных зданий

Строительство основания

Для того, чтобы установить каменную печь своими руками, для начала нужно позаботиться о строительстве фундамента для неё:

1. На расстоянии 5-15 см от основания бани выкапывается яма, глубина которой составляет 30 см.
2. Грунт необходимо утрамбовать, а затем уложить щебень слоем толщиной 10 см, после чего смонтировать подбетонку высотой 5 см.
3. Сверху устанавливается деревянная опалубка. Площадь такого основания должна быть больше на 10-15 см, чем размер планируемой каменки.
4. Конструкция заливается бетоном, и по прошествии четырех недель нужно покрыть сооружение слоем гидроизоляционного материала, например, рубероидом.
5. Далее устанавливается сам агрегат.

Металлические каменки с выносной топкой в фундаменте не нуждаются, если их вес не превышает 700 кг. Достаточно будет уложить крепкие доски, обработанные огнезащитными составами. При расчетах нужно учитывать вес агрегата, котла, наполненного водой, а также дымохода и изоляционных материалов.

Из-за сильного нагревания печи, производить монтаж металлического агрегата на доски без термозащиты своими руками категорически запрещено. На пол укладывается своеобразный теплоизоляционный сэндвич: слой базальтового картона накрывается листом металла, на который и устанавливается каменка. Защита должна быть больше площади основания печи не менее, чем по 5 см с каждой стороны.

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

Иллюстрация	Краткое описание выполняемых операций
	Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал. Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции. Далее, по линиям разметки в стене вырезается необходимый проем. После этого демонтируется часть деревянного пола. Затем в грунте подполья выкапывается котлован под фундамент.
	Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора. Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм. После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать – его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм. Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.
	Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки. Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде.
	Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани. Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка. В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней.
	Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид. Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича.
	В результате должна получиться примерно такая конструкция, как представлена на иллюстрации. Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации.

Особенности установки печи

Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.

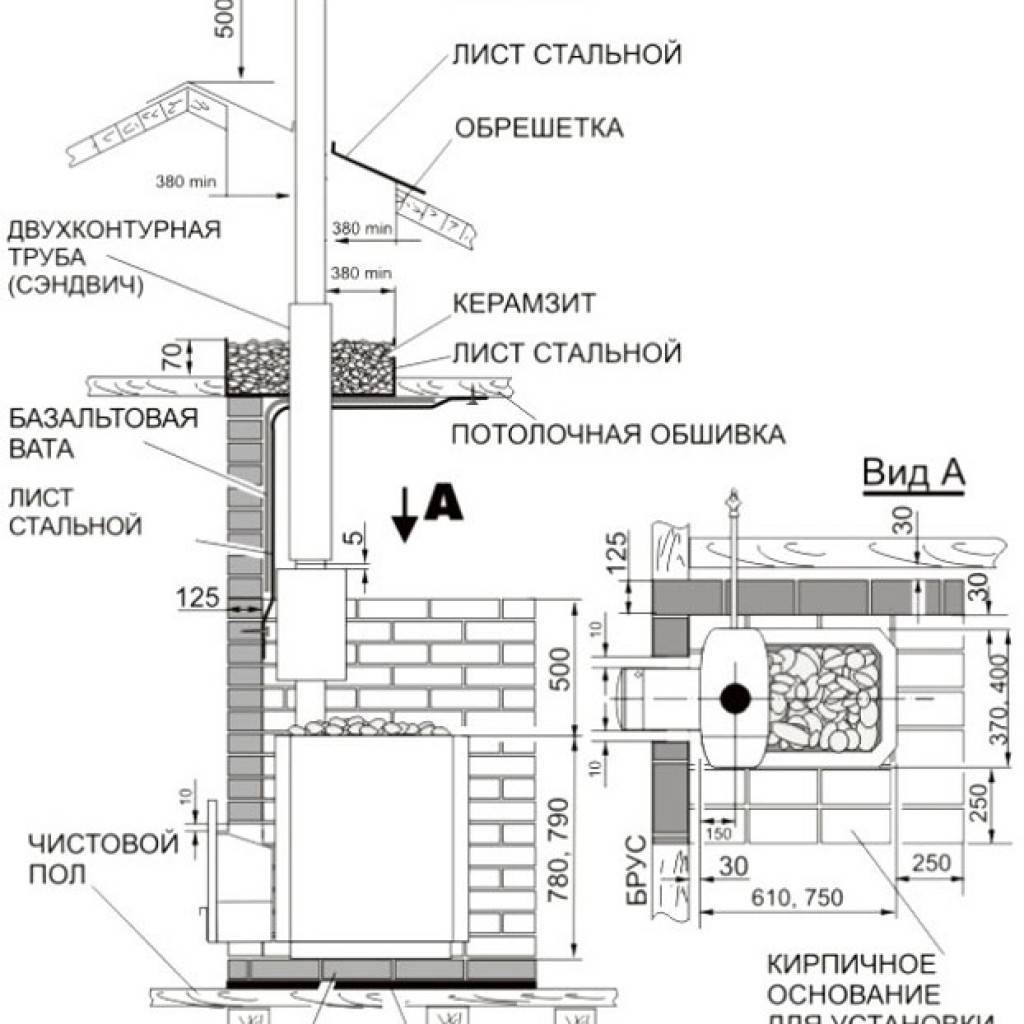

Как вывести дымоход

На заключительном этапе к печи подключается дымоход. Присоединяют трубу к ней через патрубок. Сквозь перекрытие железный дымоход можно провести в специальной гильзе. Купить это приспособление в наше время труда не составит. Однако многие хозяева бань предпочитают изготавливать проходной узел самостоятельно. В этом случае прокладку дымохода производят следующим образом:

• В потолке прорезают отверстие так, чтобы расстояние от стенок дымохода до балок перекрытия и торцов досок в последующем составляло не менее 25 см со всех сторон.
• Сгибают из оцинкованной стали разделочный защитный короб. Его углы можно скрепить обычными саморезами.
• Вставляют короб в проделанное отверстие сверху таким образом, чтобы он не выступал в парилку. Между его стенками и материалом перекрытия при этом монтируют базальтовый картон.
• Снизу к коробу крепят кусок влагостойкого ГКЛ с проделанным под трубу отверстием.
• Устанавливают сам дымоход и заполняют ящик кусками минеральной ваты.

Через кровлю бани железный дымоход печи обычно проводят в «флэш-мастере» — специальном рукаве из силиконовой резины, способной выдерживать большие температуры. Можно также использовать тот же самостоятельно изготовленный стальной короб с изоляцией. Над кровлей труба дымохода должна возвышаться не менее чем на 80 см.

Как видите, установка печей в баню своими руками с выносной топкой — процедура не особенно сложная. Главное при монтаже такой модели — это не нарушать технологии сборки. В этом случае печка получится безопасной, а принимать водные процедуры в самой бане можно будет с максимальным комфортом.

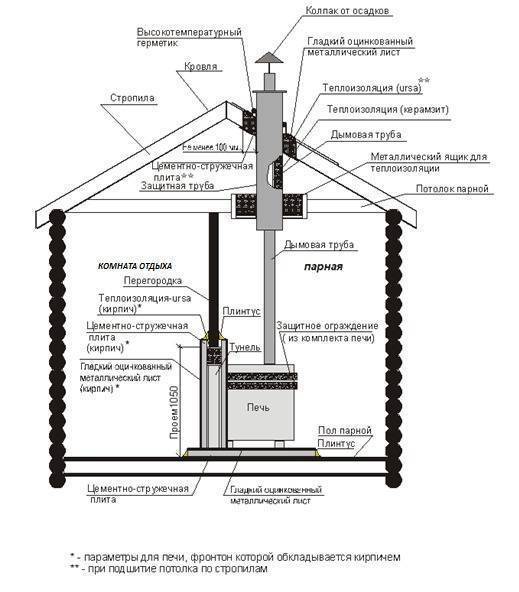

Печи в баню с выносной топкой

Как подготовить пол под печь

Если в бане залит бетонный пол, отделанный кафелем, стальную печь можно установить прямо на него. Что касается деревянных оснований, то они нуждаются в дополнительной защите.

Пошаговая инструкция для подготовки пола к установке печи:

• на черновом основании отбивают габариты печи. После этого чертят еще один прямоугольник, превосходящий первоначальный на 5-10 см с каждой из сторон. Дистанция до стен бани – не менее 38 см;
• перед дверцей топки необходимо дополнительное защитное пространство 50х70 см. Поверх него впоследствии укладывают чугунный лист;
• по размеру прямоугольника вырезается подкладка из минерита. Для фиксации плиты к деревянному полу используются саморезы;
• поверх минерита сооружается платформа из двух слоев шамотного или красного полнотелого кирпича. Кладка проводится исключительно на жаропрочную смесь. Полученная поверхность должна быть строго горизонтальной;
• верхнюю часть платформы оформляют стальным листом или керамогранитом.

При подготовке пола в бане для установки печи разрешается пренебречь кирпичной кладкой. Более простая подкладка состоит из минерита или базальтового картона. Сверху его оформляют металлическим листом или керамогранитными плитами.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

• Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
• Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
• Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
• Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
• Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

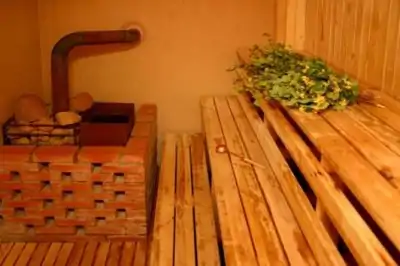

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

• между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
• стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

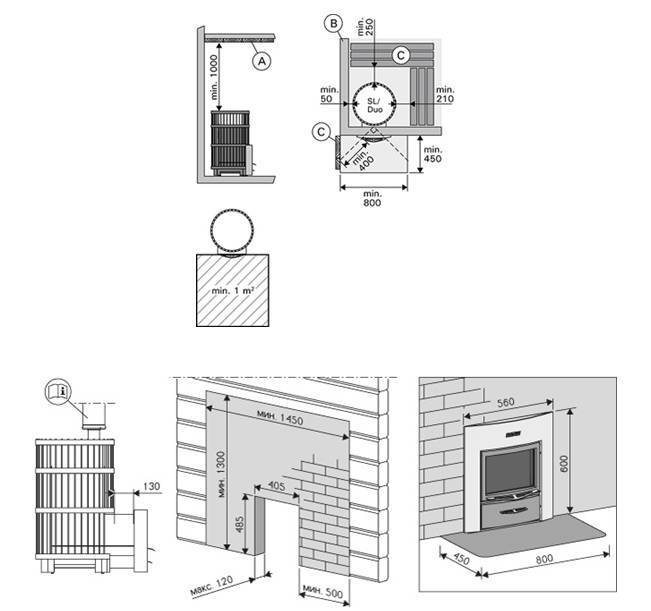

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов. Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню. Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок

Спустя 24–48 часов после обустройства основания можно ставить печь

Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок. Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Пожарная безопасность при монтаже банной печи

Правила противопожарной безопасности при установке железной печи в бане оговаривают требования, связанные с обязательным соблюдением противопожарных разрывов и мероприятий, направленных на предотвращение аварийных ситуаций.

Корпус и дымоходная труба, во время топки сильно разогреваются. Со временем, древесина, испытывающая постоянную термическую нагрузку, окисляется, что становится причиной воспламенения, даже без наличия открытого огня. По этой причине, требования пожарной безопасности при монтаже печи в банном помещении, требуют соблюдения трех важных правил:

Предусмотреть безопасные расстояния между корпусом печи и стенами из горючих материалов.

Установить печь на негорючем основании.

Применять огнезащитный материал для снижения термической нагрузки на стены, расположенные вблизи сильно нагревающихся деталей печи.

Существуют общие правила, которые необходимо соблюдать во время монтажа:

Рекомендуется, чтобы отделка стен вокруг печи, выполнялась из негорючих материалов. Если такой возможности нет, поверхности из бруса или бревен покрывают теплоизоляцией и обшивают стальным листом.

Обязательны противопожарные мероприятия: обработка несущих конструкций и стропил мастиками, и антипиринами, препятствующими возгоранию деревянных элементов.

ППБ предписывает использовать противопожарный изоляционный материал для внутренних стен с высокой степенью огнестойкости. Допускается применение минеральной ваты. Для увеличения безопасности, в качестве изоляционного материала используют базальтовый утеплитель, выдерживающий температуру плавления 1400°С.

Применять огнезащитный материал для изоляции печи и дымовых труб, обязательное условие для безопасной эксплуатации.

Расстояние от печки до стены бани

В ППБ указаны пожаробезопасные расстояния – разрывы, предотвращающие возможное возгорание. В нормах указано:

Между корпусом печи и стеной из горючего материала оставляют разрыв в 110 – 125 см. После теплоизоляции, расстояние сокращают до 50-80 см.

По направлению в сторону от открывающейся дверцы топочной камеры, минимальное расстояние 120 см.

Противопожарные нормы указывают минимальное расстояние до сгораемых предметов от корпуса печки. Все остальные предметы: полки, деревянные перегородки и стены, удаляют не менее чем на 110 см.

Печи с выносным тоннелем в смежное помещение, физически невозможно удалить на достаточное расстояние. Поэтому, перегородку между парной и предбанником делают из негорючего материала: кирпича или ГВЛ плиты.

Как установить печь на деревянный пол в бане

Печь в бане устанавливается от пола, на уровне, как можно близкому к основанию, или на 10-15 см ниже его. Эту норму проще соблюдать, если фундамент и место под установку готовились заранее.

В случае бетонных полов, облицованных керамической плиткой, печь устанавливают без необходимости в дополнительной защите основания. Деревянные полы потребуется защитить от возгорания:

Подушка – на деревянные доски наносится ровный слой глиняного раствора. По нему укладывается ряд керамического кирпича. Такая подушка жароустойчива и обеспечивает необходимую защиту дерева. Недостаток решения, подъем печи над уровнем пола на 10-15 см.

Чтобы уменьшить монтажную высоту, используют вермикулитовые плиты, монтируемые к полу и застилаемые сверху оцинкованным железом.

Металлические печи имеют вес до 80 кг. Правила установки металлической банной печи на деревянный пол в бане не указывают на необходимость полноценного фундамента для монтажа. Нормы направлены на защиту деревянных полов от возгорания.

Чем изолировать стены вокруг печи

Теплоизоляция печи от деревянной стены, обязательная норма. Поверхность из горючих материалов защищают несколькими способами:

Кирпичная кладка.

Керамическая плитка – можно облицевать стены вокруг печи, зашив их (в случае деревянных стен) предварительно гипсоволокнистой плитой (ГВЛ).

Теплоизоляционный материал – для защиты используют специальные жаростойкие плиты для обшивки стен или базальтовую вату. Материал фиксируют к поверхности с помощью метизов. Поверхность закрывают оцинкованной или нержавеющей сталью.

После установки отопителя и защиты стен, переходят к монтажу дымохода.

О банных условиях

В банях устанавливается более половины покупаемых готовых печей. В то же время установка печи в бане технически сложнее всего: здесь печка на единицу объема помещения выделяет в несколько раз больше тепла, чем отопительно-варочная в доме; соотв. выше опасность возгорания от печи. Потолки в банях низкие, что усложняет противопожарную разделку, помещения тесные, это увеличивает опасность ожога о печь. Температура воздуха в бане, особенно в парной, высокая, что усугубляет действие вредных продуктов сгорания: доза угарного газа, при 20 градусах воздуха в комнате вызывающая головную боль, при 60 может оказаться летальной. Ожог распаренной кожи будет соотв. 3-й степени вместо 1-й – 2-й сухой. Особые требования в банных помещениях возникают и по электробезопасности. Поэтому дальнейший материал ориентирован в основном на банные печи, а что можно или нужно упростить для домовой печки, указывается по ходу изложения.

Выбор печи

Установка банной печи начинается с ее выбора. Современные печи для бани далеко не примитивные буржуйки из бочки или трубы с ящиком для камней. Сейчас даже искушенные гурманы-парильщики признают, что русский пар от хорошего Вулкана или Гефеста практически не уступает таковому от кирпичной печи. Любители сауны давно сошлись на том, что фирменные финские банные печи бьют «кирпич» по всем статьям. Но что касается эргономики и медико-санитарных качеств банных печей, то тут производители все как один ограничиваются заявлениями, что их печка лучшая, а дело только за ценой. Поэтому на рис. дана сводная таблица потребительских качеств банных печей разных конструкций. Ориентируясь по ней, можно подобрать тип печи под свои потребности, а там уж смотреть, что из него по стоимости подойдет.

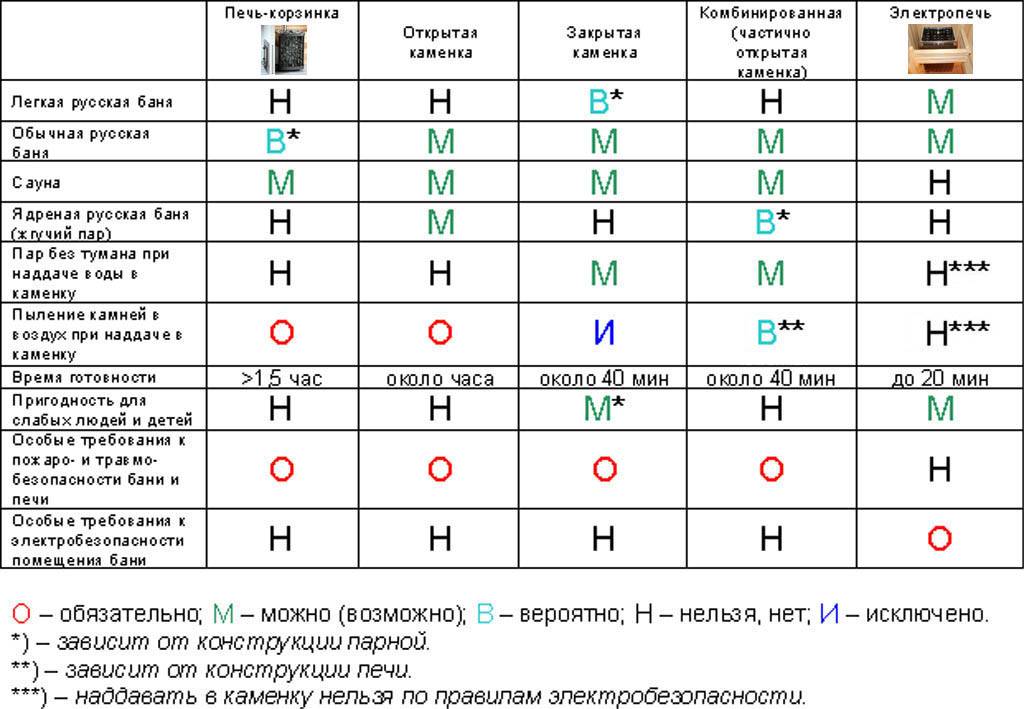

Сводная таблица потребительских качеств металлических печей.

О материалах печей

Кирпичная банная печь не устанавливается, а строится вместе с баней. Построить ее в существующей бане оказывается технически возможно только в отдельных случаях. Кроме того, кирпичная печь проявляет все свои лучшие качества только в парной объемом не менее 15-16 куб. м, а ее протопка отнимает 4-5 час времени. В темпе современной жизни это чаще всего недопустимо, поэтому печь берем металлическую. Но остается решить – стальную или чугунную?

Чугунная печь сравнительно быстро разогревается и довольно долго остывает, что существенно для отопительно-варочной домовой печи. В бане она дает пар, наиболее близкий к традиционному русскому. Чугунная печь прим. в 1,5 раза тяжелее стальной такой же мощности, но иногда позволяет сэкономить на весе противопожарной разделки, см. далее. Как следствие – поставить в доме чугунную декоративную либо отопительно-варочную печь своими руками, не затевая сложных и ответственных строительных работ, оказывается возможным чаще, чем стальную.Однако чугунная печь вследствие невысокой теплопроводности материала непригодна в качестве печи-калорифера, а выбирать ее нужно внимательно и со знанием дела.

Да будет известно читателям, что чугун бывает т. наз. сырой, предназначенный для передела в сталь, и конструкционный разных марок. Добросовестные производители из сырого чугуна корпуса печей не льют: он очень хрупок, от термоудара (напр., водой по раскаленному) почти всегда трескается, но распознать в изделии по виду сорт и качество чугуна способен только опытный металловед. Кроме того, из-за высокой теплоемкости чугуна быстро остудить перегретую печь из него невозможно. Вдруг печка стала очагом возгорания, залить чугунку водой, как стальную – будет только хуже. Печь-чугунка мгновенно не остынет, но может просто взорваться, как бомба, обстреливая все вокруг раскаленными осколками. Однако в режиме длительных регулярных интенсивных топок чугунная печь способна оказаться долговечнее кирпичной.

Следствия: чугунную печь желательно выбирать для регулярного отопления одной достаточно большой жилой комнаты либо в баню с парной объемом от 10-12 кубов. Во всех прочих случаях предпочтение следует отдавать стальным печам.
