Как устроена конструкция стены каркасного деревянного дома: Обзор и типы

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

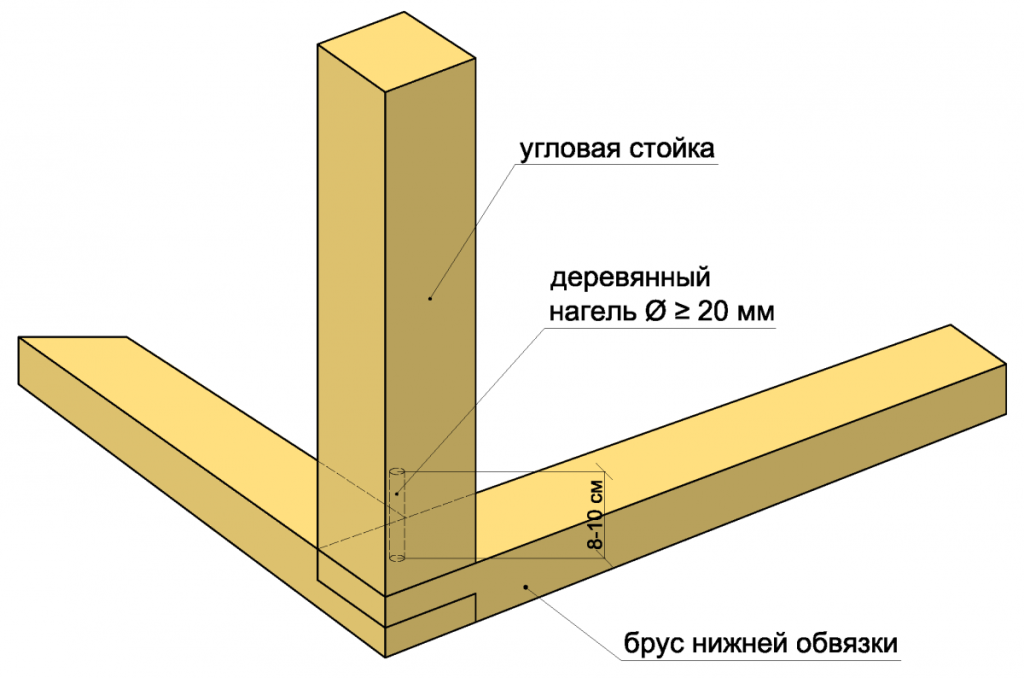

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Отличия ригелей от балки

В конструкциях зданий, помимо других составляющих, часто используются балки и ригели. Между собой они настолько похожи, что даже далеко не все профессиональные строители могут сказать, в чем между ними различия. Слово «балка» означает горизонтально расположенный элемент, опирающийся на вертикальные стойки. Его длина в несколько раз превышает поперечные размеры. Иногда, при большой длине, этот брус имеет одну или несколько дополнительных подпорных стоек в середине. Балки почти всегда работают на изгиб, поэтому при расчете конструкции учитывается то, что они должны выдерживать длительные нагрузки.

Ригель – это рама, на которую опираются балки. По сути, это и есть балка, которая связывает вертикальные опоры, принимает на себя нагрузку от других элементов и передает ее на эти опоры. Многие просто называют ригель и в том, и другом случае балкой, и они правы. Но это не всегда так – не любая балка может считаться ригелем.

Главными отличительными признаками ригельной балки от других видов являются:

• Она предназначена для соединения вертикальных элементов (колонн, опор и т. д.). Если ее опора приходится не на вертикальную часть конструкции, а на горизонтальную или под другим углом, то это не ригель. Последние предназначены для механической связи стоек и не несут изгибающих нагрузок, поэтому при расчетах закладываются стандартные решения с учетом запаса прочности.
• Ее расположение всегда строго горизонтальное либо с незначительным уклоном.
• Почти во всех случаях такие изделия берут на себя нагрузку от других железобетонных приспособлений и передают ее на колонны, на которые опираются, и только совместно с ними являются опорой для перекрытий, плит и прогонов, создавая необходимую опорную поверхность для обеспечения необходимой устойчивости здания.

Ригель – слово немецкого происхождения и переводится как «поперечина», что уже говорит о ее виде расположения в остове здания.

Это важный несущий элемент, без которого невозможно осуществить возведение железобетонного каркаса здания. Он обеспечивает его устойчивость и предназначен для размещения на нем междуэтажных перекрытий.

Чертежи домов каркасных. Узлы каркасного дома от фундамента до кровли

В разделе каркасные дома и другие постройки своими руками, представляем нашим посетителям очередной проект каркасного дома КД-73. Скачать комплект чертежей (бесплатно) для постройки данного каркасного дома вы можете в конце статьи. Проект состоит из 21 листа архитектурно строительных чертежей. Надеемся, что кому-то данный проект поможет решиться построить каркасный дом своими руками, не смотря на то, что проект КД-73 является одноэтажным каркасным домом, и имеет площадь 73 кв.м.

В проекте предусмотрены все помещения для комфортного проживания 3 — 5 человек: спальня, детская, зал, прихожая, кухня 10 кв.м., ванная, и небольшое техническое помещение, в котором можно повесить настенный котел, установить насосную станцию и т.д.

Проект нельзя отнести к какой-то определенной каркасной технологии: будь то разрезные стойки или платформа. Но многие идеи, заложенные в проекте, существенно облегчат постройку каркаса дома своими руками.

О некоторых из них чуть ниже. Установка лаг перекрытия на первом этаже — по каркасной технологии баллуон. В отличие метода платформа, такое решение позволяет производить утепление нижнего перекрытия совместно с утеплением всего каркаса.

Решение об устройстве кровли, по принципу «холодный чердак», также принято для удобства строительства своими руками

Обратите внимание на стыки стоек в углах. Обычно такое решение применяется в том случае, если утепление каркаса будет производиться снаружи. Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93

Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93 .

Обсудить на форуме ().

Да вот по опыту форума, лучше эти сваи предусмотреть по середине, да конечно пролеты вроде не большие чуть более 3,5.м и в роде как если делать меж лаг 380.мм (430.мм по центрам) и запас есть и все такое, но все-же для дома ПМЖ на сваи лучше не скупиться..

Добрый день,

Понравился данный проект, самое то для дачного дома круглогодичного проживания. Но решил немного его переделать. Сдвинул несущую стену в середину, чтобы крыша опиралась на коньковую балку. Нижнее перекрытие планирую делать доской 200х50 по принципу платформы. Накидал свайное поле, единственное не могу уразуметь, достаточно ли пустить ряд свай по центру под несущей стеной или требуется еще дополнительно два ряда свай закладывать?

Во вложении красным обозначены сваи, которые под вопросом. Требуются ли они? Спасибо!

Вложенный файл:

Имя файла: KD-73svai.pdf Размер файла:130 COM_KUNENA_USER_ATTACHMENT_FILE_WEIGHTЕгоррез пишет:

Сергей добрый день, не могли бы: 1. сделать чертеж свайного поля под этот проект; 2.подсказать, как сделать фундамент под печь в кухню, как его привязать к сваям, нужно ли? 3. У меня грунты пучинистые-под плодородным суглинок, а после 3-4 метров голубая глина, УГВ весной 30см, обычно 50-70 см. — хочу мелкозаглубленные сваи с пятками на песчанном основании делать-будет нормальным?,»de»:,»es»:,»pt»:,»fr»:t»:g»:l»:o»:a»:>

Узлы соединения нижней обвязки

Нижняя обвязка каркасного дома  представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.

Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

Соединение лежня с бетонным фундаментом.

Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.

Второй вариант монтажа анкеров – бетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.

Особенности анкерного соединения

• Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки.
• Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.

Анкерное крепление нижней обвязки.

Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.

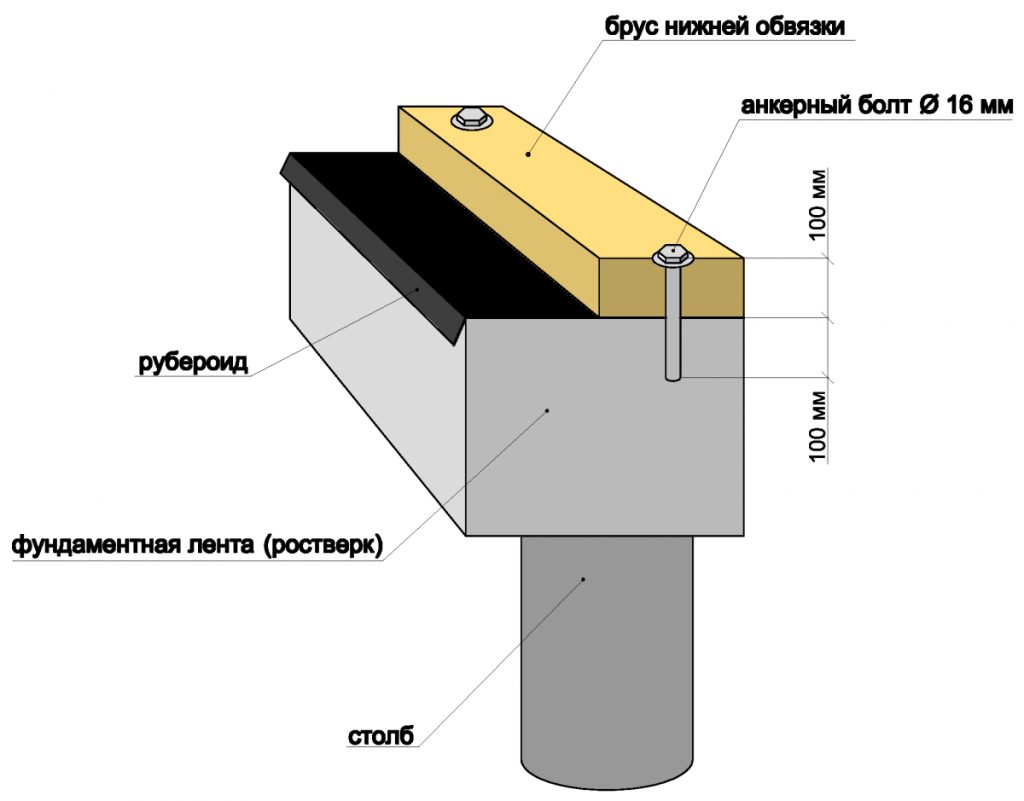

Узел нижней обвязки на столбчатом фундаменте

Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:

• Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями.
• Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка.
• В балках просверливают углубления необходимой глубины.
• Их сверлят под имеющимися в оголовнике отверстиями. Фиксируют балку болтами или шурупами.

Обвязка из строенной доски на свайном фундаменте.

На заметку
Крепить брус к фундаменту необходимо обязательно. Мелкозаглубленные ленты и плиты подвержены значительным подвижкам при замерзании. Надёжное соединение лежней и нижней обвязки обеспечивает надёжность и долговечность всего строения.

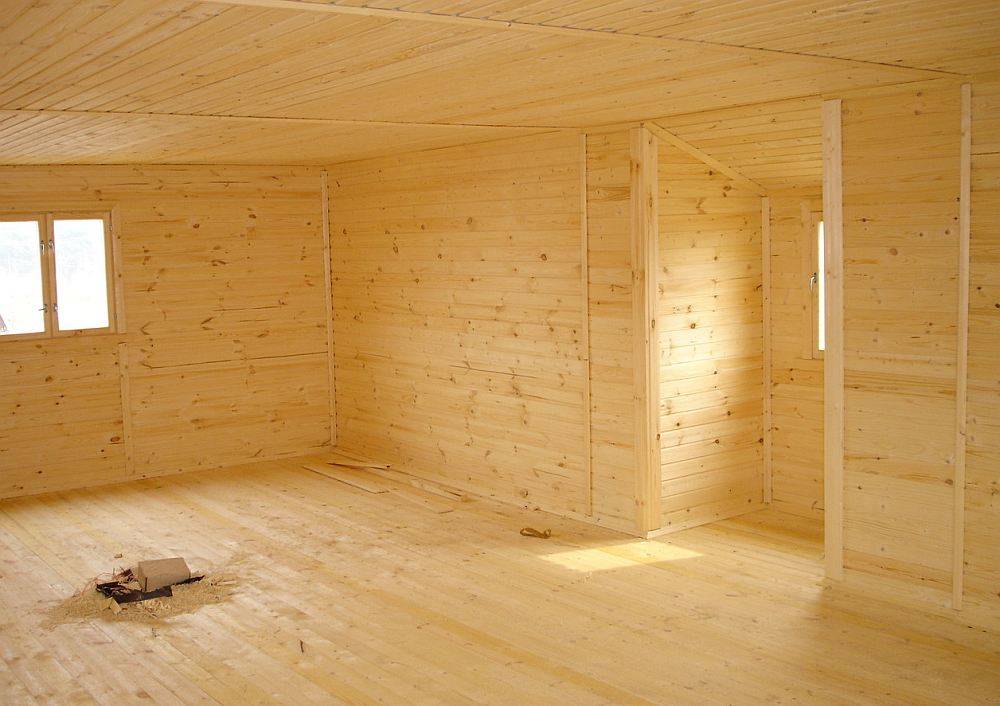

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Архитектура дома: индивидуальный подход

Крыша каркасного дома может быть обшита любыми материалами которые пришлись по душе застройщику. Главное, что бы этот процесс был выполнен с соблюдением всех норм и правил.

При проведении строительства зданий каркасно-рамочного типа нет никаких ограничений на изготовление собственной архитектурной формы. Такие ограничения действуют при монтировании щитовых зданий, причиной стали заводские щиты, правда, это весьма условное ограничение.

Одной из особенностей конструкции подобных каркасных зданий считается тот факт, что все прокладываемые коммуникации легко спрятать в стене. Для этого нет необходимости прокладывать особые ниши, монтировать короба. Единственное ограничение – в нишах стен не должны быть проложены водопроводные сети.

Каркасный дом отличается небольшим весом, поэтому давление на грунт намного меньше, чем то, которое создает рубленый дом, ориентировочно на 35%. Следовательно, можно закладывать более легкий фундамент, проводить строительство в тех районах, где имеются слабонесущие грунты, например болотистая почва.

Если выстроенный каркасный дом рассчитан только на летний период, нет необходимости сильно переживать, даже без отопления в холодный период стены дома останутся не поврежденными. Жесткий каркас охраняет стены дома.

К отрицательным качествам каркасных домов относятся следующие:

1. Невозможно проводить перепланировку дома.
2. Маленький срок эксплуатации.
3. Прохладно в зимнее время.
4. Не достаточно хорошая звукоизоляция.

Каркасно-панельный дом

Основное отличие от каркасного классического дома – заготовку всех элементов осуществляют по типовым проектам. Каркас, щитовые панели, перекрытия и кровлю раскраивают с применением высокоточного технологичного оборудования в заводских условиях. Детали размечают, под крепление высверливают отверстия, вырезают пазы. Все деревянные конструкции обрабатывают антипиренами и антисептиками.

На строительной площадке жилой дом возводят за короткий срок – 2-3 недели. Высокие качество сборки обеспечивают квалифицированные специалисты, прошедшие обучение. Для монтажа панелей используют подъемное оборудование.

Возведение каркаса дома

Схема дома

Соединение вертикальных и горизонтальных опорных брусов в конструкции дома проводится не только с использованием фурнитуры. При соединении на концах опорных лаг выпиливаются специальные пазы, равные половине толщины бруса. Соединение этих пазов проводится с помощью деревянных штырей, которые называются нагелями. В пазах высверливается отверстие, имеющее меньший диаметр, чем диаметр нагеля, чтобы соединение опорных элементов происходило внатяг.

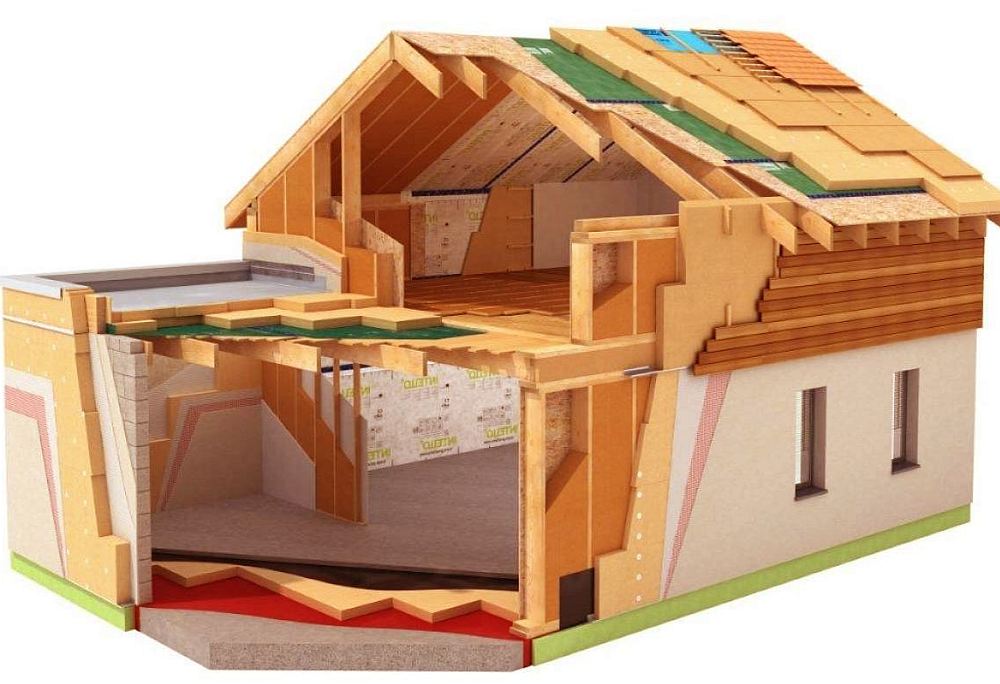

Схема устройства стен каркасного дома

Основание каркаса должно быть выполнено из 2 уровней: брусы по периметру фундамента укладываются друг на друга. Верхний брус используется для крепления вертикальных стоек каркаса. В нем выпиливается столько пазов, сколько предусмотрено стоек в конструкции дома.

Схема крепежа бруса нижней обвязки

Крепление бруса нижней обвязки

Крепление бруса нижней обвязки

Крепление бруса нижней обвязки

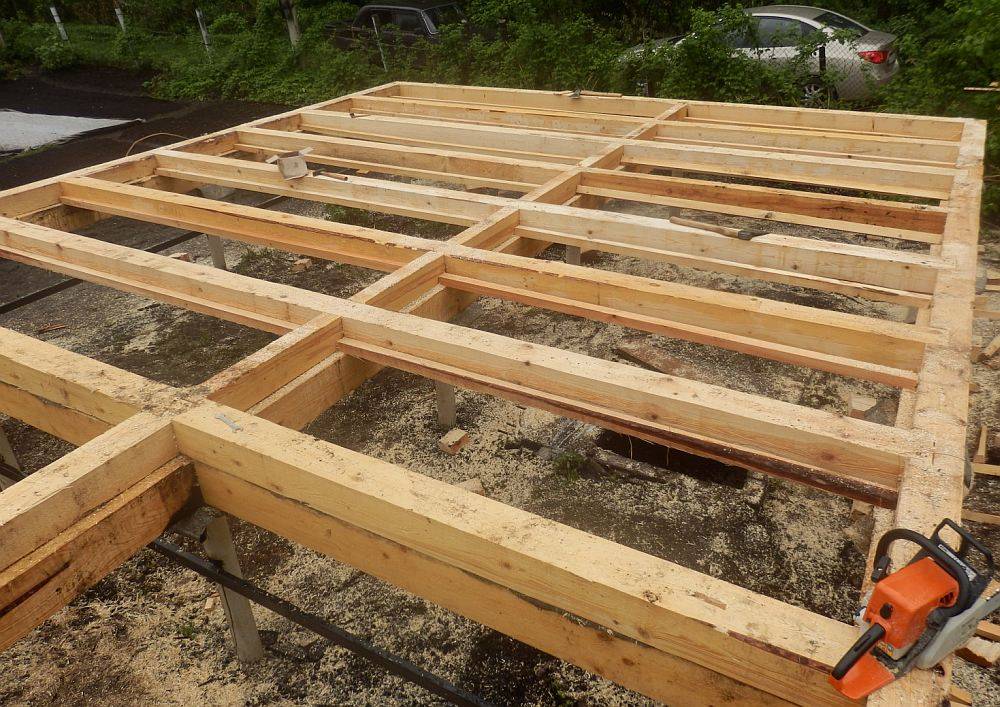

Нижняя обвязка

Нижняя обвязка

Стойки устанавливаются в пазы, скрепляются нагелями и дополнительно подпираются специальными досками, называемыми укосинами. Укосины предотвратят перекос конструкции каркаса. После того как все стойки установлены, проводится обвязка верхних лаг. В брусах, укладываемых на стойки, должны быть также пропилены пазы, в которые вставляются вертикальные стойки. Прежде чем окончательно закрепить стойки в обвязке из верхних лаг, желательно убедится в том, что каркас построен без перекосов и дефектов.

Врезка укосин

Вертикальные стойки закрепляются в верхней обвязке из брусов с помощью длинных гвоздей (соток). Укосины после возведения каркаса из брусов убираются.

Верхняя обвязка

Затем требуется прикрепить горизонтальные перемычки из брусов между вертикальными стойками. Их соединение также проводится с помощью выпиленных пазов и длинных гвоздей. Каркас таким образом дополнительно укрепляется.

Каркас дома

Обшивку вертикальных стоек можно выполнить фанерой или доской. Материал требуется прикреплять к вертикальным и горизонтальным стойкам сплошным щитом, без зазоров. Свободными должны оставаться проемы для окон и дверей. Их формируют в процессе обшивки здания.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Нижняя обвязка дома

Если вы собрались строить каркасный дом своими руками, без нижней обвязки не обойтись. Она объединяет все элементы фундамента, если он столбчатый или свайно-винтовой,соединяет основание дома с его стенами, служит опорой для укладки пола.

Для устройства нижней обвязки используют брус 150х200 мм или связку из поставленных на торец досок. Пиломатериалы должны быть предварительно обработаны антисептиком и антипиреном.

На фундаменте их фиксируют с помощью анкерных болтов с широкой гайкой. Соединение брусьев между собой выполняют с помощью панелей или “в полдерева”, “в лапу”, дополнительно укрепляя их гвоздями, стальными уголками.

Что входит в базовую комплектацию проекта

Стандартной постройкой принято считать дома с размером 6х8 м. Разные поставщики предлагают как стандартные проекты, так и индивидуальные, учитывающие пожелания заказчика. Но, несмотря на все отличия в архитектуре и дизайне, есть понятие базовой комплектации. В неё входят:

• Полы – лаги, перекрытия, пароизоляционная плёнка, половые доски (черновые и чистовые).
• Стены – несущий брус, панели для стен, утеплитель, материалы для чистовой отделки, декоративные элементы.
• Межэтажные перекрытия – лаги перекрытия для пола второго этажа, пароизоляционная плёнка, половые доски (черновые и чистовые).
• Окна и двери с наличниками и откосами.
• Крыша – стропила, обрешётка, кровельный материал (обычно металлочерепица), утеплитель, ветро-влагозащитная плёнка, материалы для чистовой отделки.

Грамотно проведенные геологические изыскания это залог качественного фундамента по минимально возможной ценеИсточник smrte.ru

Если предполагается постройка дома выше, чем один этаж, такую работу лучше доверить специалистам, неправильный выбор может принести серьёзные разочарования в будущем.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен

Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку
Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

Достоинства	Недостатки
Быстрое возведение. Если нанимать профессиональных строителей, то «подъём» от фундамента до конька крыши составит 2-3 месяца, что в 3-4 раза быстрее, чем при выполнении того же объёма работ с кирпичным домом. Самостоятельно поднять данный дом удастся за 3-4 месяца.	Главной проблемой таких домов является пожароопасность, однако эту проблему можно решить путём использования различных противопожарных пропиток, которых сегодня на прилавках достаточно много.
Экономия времени и средств на фундаменте. Для каркасного строения не требуется капитальной опоры за счёт малого веса. Вполне достаточно свайного-винтового фундамента.	Гниение древесины. Это происходит при неправильном хранении стройматериалов или их неправильной сушке. Хорошую древесину можно обработать спец. составом, которые также в наличии на прилавках магазинов.
Не требуется время на усадку. Кирпичный дом после возведения должен простоять около года, прежде чем можно будет приступать к отделке. Здесь же этого времени не требуется.	Слабая шумоизоляция. Эта проблема также решаема при помощи наружной отделки. Неплохо для этой цели подходит пеноплекс, который вдобавок обеспечит дополнительную теплоизоляцию.
Нет необходимости нанимать технику. Материалы, используемые при строительстве, достаточно легки, все работы выполняются вручную.
Устойчивость – каркасным постройкам не страшны осадки грунта или даже подземные толчки.	Необходимость замены утеплителя хотя бы раз в 30 лет. Но это тоже нельзя назвать катастрофой. При должном подходе работа займёт не более недели.
Такой дом лучше, чем кирпичный, удерживает тепло, коммуникации легко прячутся под обшивкой, что делает их замену или ремонт довольно простым.	Грызуны. Это действительно проблема, с которой придётся побороться, особенно, если в качестве утеплителя выбран пенопласт, в котором они любят устраивать норы. Проблема решается применением такого утеплителя как эковата. Причём, если дом двухэтажный, достаточно утепления эковатой только первого этажа.
Простота перепланировки – внутренние стены можно свободно передвигать так, как требуется хозяину. Внешний вид, форма дома могут быть абсолютно любыми – всё зависит от фантазии будущего хозяина.
Если материалы качественные и в течение срока эксплуатации за домом обеспечен надлежащий уход, он может простоять до 100 лет.	Плесень и грибок. Такая неприятность может возникнуть при неправильно смонтированной или недостаточной вентиляции.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов

Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.

Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол

Требования

Чтобы изучить требования по каркасным домам, можно обратиться к СП 352.1325800.2017, где указаны правила строительства и проектирования таких конструкций. Стоит выделить из положения основные требования к зданиям такого типа:

• при проектировании домов предусматривают защиту от их увлажнения, коррозии и биоповреждений;
• деревянный каркас должен удовлетворять требования расчетам несущей способности;
• каркасники рекомендуется применять там, где температура окружающего воздуха не превышает 50 градусов;
• для изготовления каркасов используют древесину хвойных пород;
• влажность древесины для нагелей, вкладышей и других деталей не должна превышать 12%;
• все детали каркаса должны быть обработаны антисептиками;
• стеновые материалы должны обеспечивать стойкость конструкции и ее прочность.
