Как устроена опалубка фундамента своими руками из досок над землей: Пошаговая инструкция

Сборка опалубки и каркаса

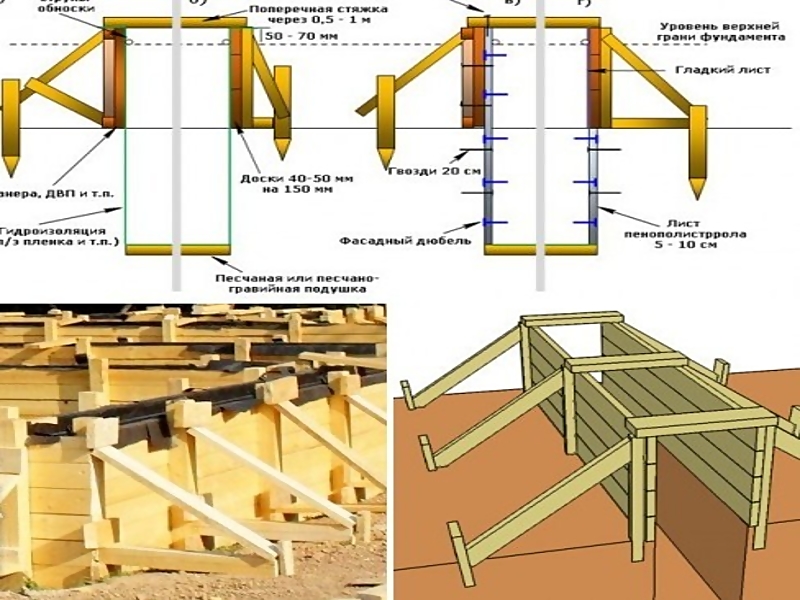

Выбираем материал для конструкции

Для монтажа съемной опалубки используются доски из недорогих пород дерева. Особых требований к материалу не предъявляется, конструкция подлежит демонтажу после застывания бетона.

Несъемная опалубка монтируется из прочных материалов:

Сталь. Металлические листы подходят для монолитного и ленточного фундамента. К преимуществам относится возможность согнуть листы под нужным углом, отличная гидроизоляция фундамента. Из минусов – высокая стоимость материала.
Железобетон. Сокращает расход бетона без потери прочности конструкции. Но плиты имеют большой вес, поэтому работать с ними достаточно сложно, требуется применение спецтехники.
Пенополистирол. Опалубка выставляется из отдельных блоков, прочно скрепляющихся между собой. Из достоинств – легкость сборки, возможность придания определенной формы. Конструкция обладает теплоизоляционными и гидроизоляционными свойствами. Минусы – сложность подбора отдельных деталей (например, круглых сторон), высокая стоимость материала.
Поставить конструкцию для заливки фундамента можно из подручных материалов: шифера, профнастила, ненужных труб и других предметов, которым можно придать форму. Если правильно сделать расчет, то выгода от использования подручных материалов очевидна.

Опалубка для колонн цилиндрической формы

Опалубка круглых колонн может быть как одноразовой, так и многоразовой.

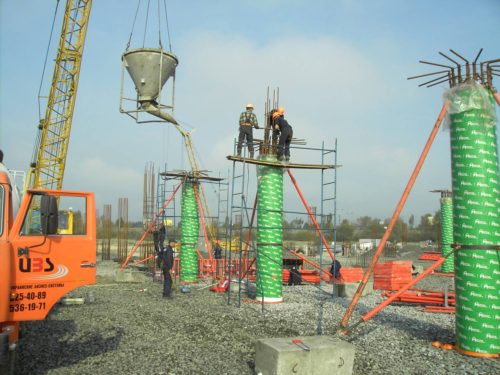

В качестве одноразовой опалубки для круглых колонн сейчас довольно часто применяют картонные трубы. При их изготовлении используют бумажную ленту, специальный клеевой состав и полимерный материал (для обеспечения водонепроницаемости). Такая опалубка колонн выпускается с внутренним диаметром от 150 до 1200 мм. Монтаж ее довольно прост: трубу просто одевают на арматурный каркас, затем устанавливают опорные кольца, к которым крепят распорные подкосы (для придания устойчивости и выравнивания по вертикали). Для быстрого демонтажа таких изделий при их изготовлении по всей длине трубы запрессовывают специальную металлическую проволоку, потянув за которую осуществляют разрез картона по всей его длине, а затем его легко отделяют от застывшего бетона.

На заметку! Демонтаж картонной трубы целесообразно производить перед самым окончанием строительства. Это предохранит опору от технологических повреждений.

Одноразовая опалубка для колонн из картона обладает рядом несомненных достоинств:

невысокой стоимостью;
простотой монтажа и демонтажа;
при ее использовании поверхность бетонной опоры получается высокого качества;
небольшим весом;
высокой прочностью.

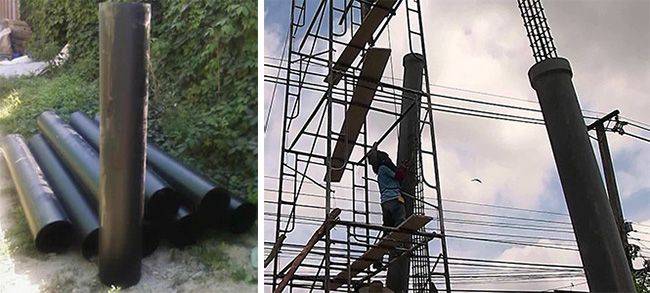

В качестве несъёмных элементов круглого сечения используют трубы (металлические, асбестоцементные или пластиковые). Такая несъемная опалубка после застывания бетонного раствора остается неотъемлемой частью конструкции колонны.

Внимание! При использовании металлических труб их поверхность необходимо обработать антикоррозионным составом. Многоразовая круглая опалубка состоит из металлических или пластиковых полутруб, которые монтируют вокруг арматурного каркаса колонны при помощи специальных быстрозажимных замков. Пластиковая опалубка колонн обладает меньшей адгезией с бетоном по сравнению с металлической (это обеспечивает простоту демонтажа), однако меньшей прочностью

Пластиковая опалубка колонн обладает меньшей адгезией с бетоном по сравнению с металлической (это обеспечивает простоту демонтажа), однако меньшей прочностью

Многоразовая круглая опалубка состоит из металлических или пластиковых полутруб, которые монтируют вокруг арматурного каркаса колонны при помощи специальных быстрозажимных замков. Пластиковая опалубка колонн обладает меньшей адгезией с бетоном по сравнению с металлической (это обеспечивает простоту демонтажа), однако меньшей прочностью.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

рабочие стержни в ребрах;
сетка в верхней части.

Армирование плиты перекрытия по профлисту Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

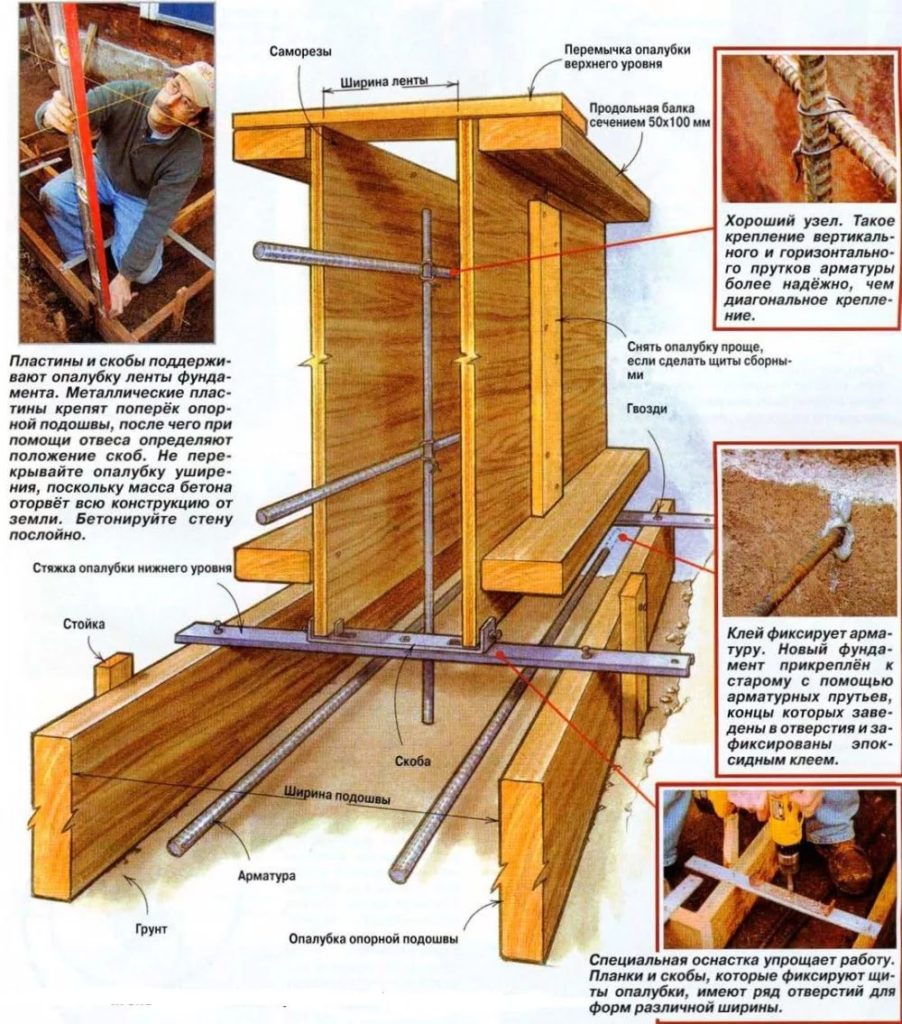

Заливка слоями

Данный процесс важно рассчитывать по плану. Если глубина фундамента составляет 1,5 метра, заливку достаточно разделить на три этапа по 50 см. Следуйте такой инструкции:

Следуйте такой инструкции:

вяжите арматуру на весь объем опалубки;
по высоте залейте бетон;

Заливка фундамента слоями

через 7 часов снимите верхний слой цементного молочка на поверхности. Его стоит удалить, так как при застывании этот слой становится очень хрупким. После снятия поверхность станет шершавой, что увеличит сцепление со следующим слоем;
через трое суток поднимите конструкцию и выставьте ее на уровень выше. Трубки оставляйте в бетоне;
заново залейте выставленную опалубку.

Материалы для съемной опалубки

Для производства опалубки подходят самые различные листовые материалы, способные выдержать форму при заливке бетона. Чаще всего используют применяются следующие материалы:

Древесина – самый распространенный материал для изготовления щитовой опалубки. Деревянные доски как нельзя лучше подходят для изготовления наборных щитов самых разных размеров и конфигураций. Их количество легко варьировать, добавляя или демонтируя лишние элементы. Обычно для опалубки используют обрезную хвойную доску толщиной 20-35мм. Для более герметичного сращивания досок между собой, их боковые грани выстругивают до ровной линии, либо же делают нахлестное соединение в полдоски. Древесина для опалубки подходит;
Фанера – древесно-слоистый листовой материал, изготавливаемый из шпона различных пород древесины. Для опалубки наиболее выгодным считается применение влагостойкой финской фанеры. Однако ее стоимость бывает чрезмерной для таких работ. Самой распространенной является фанера из березового шпона, количество слоев шпона – от 5 и выше. Наружный слой фанеры для опалубки красят или лакируют. Самая приемлемая толщина для щитов опалубки – 10-16мм. Преимущества: отлично пилится, обрабатывается, хорошо держит крепеж и достаточно прочна для бетонных работ. Недостатки: небольшой размер листов – 150х150см;
ДСП – древесно-стружечная плита, обычно калибром 16-22 мм. Разделяют ДСП на классы, в том числе и низкосортный строительный. Преимущества: ровный листовой материал, легко пилится, обрабатывается, низкая цена. Недостатки: сильно набухает при попадании влаги (влагополгощение – до 30%!), плохо выдерживает повторный крепеж гвоздями, саморезами;
OSB – ориентированно-стружечная плита, различается на классы 1-4, толщина варьируется от 6-22 мм. Преимущества: высокая влагостойкость, прочность, обрабатываемость, крепежная способность материала, доступная цена. Недостатки: на рынке встречаются образцы низкого качества, не соответствующие заявленным характеристикам данного материала;
Асбестоцементые листы, плоский шифер – используется для обеих видов опалубки – съемной и несъемной. Из-за адгезии с бетоном, при съемном варианте щитов его поверхность необходимо защищать. Преимущества: недорогой листовой материал, хорошо режется, обрабатывается. Недостатки: для крепежа упорных и распорных элементов необходимо делать предварительные отверстия под саморезы, требует дополнительных усилений, поскольку материал достаточно хрупкий;
Сталь, Алюминий – готовая сборная опалубка, производимая на специальном оборудовании. Каркасная рамная конструкция производится из алюминиевых или стальных профильных труб. В ней же делаются специальные отверстия для скрепления щитов между собой по прямой линии или под углом. В качестве рабочих щитов используется влагостойкая ламинированная фанера. Конструкции, получаемые из-под такой опалубки, практически идеальны. Однако высокая стоимость ее, и не возможность подгонки размеров, делают ее нерациональной для приобретения в собственность для разового использования.

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр

2Размеры конструкции должны быть строго выставлены

3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

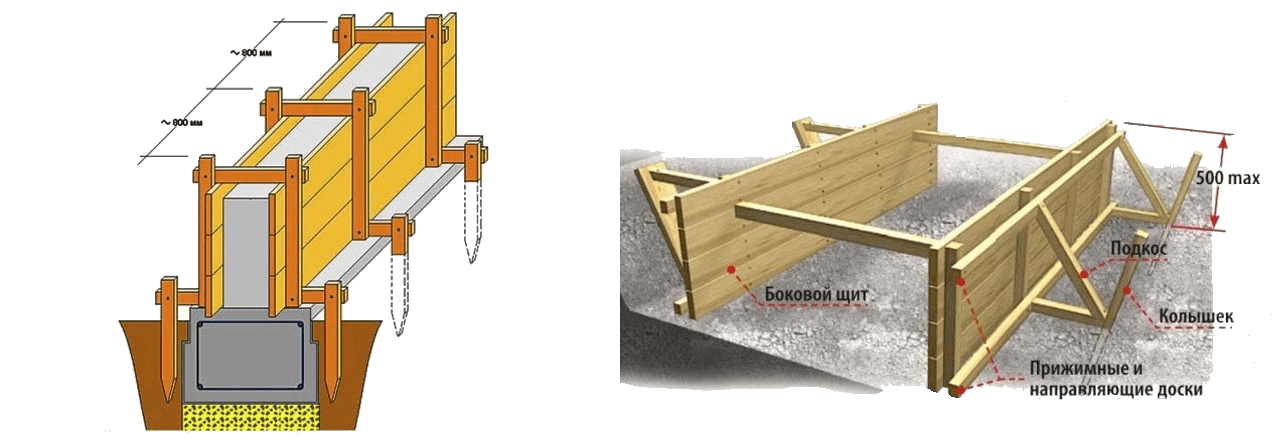

Ленточное основание

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м. Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой — неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Такие формы легко изготавливаются и монтируются своими руками, так как свайный конструктив нашел своё широкое применение в частном строительстве.

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Как залить?

Бетон следует покупать прямо на предприятии-изготовителе, что существенно облегчит задачу. Заливание раствора с миксера ровным слоем дает возможность обеспечить максимум прочности изделию. Лучше будет заливать бетон 20-сантиметровым слоем без остановки. До заливания бетона в опалубочную конструкцию нужно осуществить монтаж каркаса либо короба для техотверстий. Речь идет, к примеру, о вентканале либо дымоходе.

После заливки следует осуществить вибрирование спецвибратором глубинного типа. После этого бетон оставляют подсыхать и набирать прочность в течение месяца. Во время первой недели поверхность постоянно следует смачивать водой. Причем именно увлажнять. Через 30 дней можно будет демонтировать опалубку и плита будет сделана. Как можно убедиться, в заливании бетона ничего сложного нет.

8 этап – заливка бетона

Заливка ленточного фундамента выполняется двумя способами в зависимости от объема работ и степени их механизации. В частности:

послойная заливка. Метод используется в большей мере, когда работы выполняются своими руками, а бетон готовится самостоятельно. Этот способ хорош тем, что бетонная смесь равномерно засыхает, но требует внимательности при замешивании раствора

Важно обеспечить смеси одинаковую консистенцию и оптимальное количество воды;
одновременная заливка. Используется, когда заливается готовый бетон из бетономешалки

В этом случае важно своевременно удалить воздух из массива бетона. Для этого раствор протыкают куском арматуры и уплотняют бруском.

Бетон заливается до уровня, обозначенного на внутренней стороне опалубки. Чтобы добиться равномерного заполнения наземную опалубку периодически простукивают. Верхний слой бетона выравнивается мастерком. Если бетон залит по уровню опалубки, удобнее использовать прави?ло.

Затем поверхность бетона посыпают сухим просеянным цементом (удобно наносить через сито) и накрывают ветошью. Наличие цементной посыпки исключит растрескивание бетона, а ветошь защитит его от неравномерного высыхания. При выполнении работ в сухую жаркую погоду поверхность бетона следует смачивать водой для равномерного высыхания. После набора прочности (70%), опалубка, удерживающая бетон, демонтируется.

Примечание. Экономия на составляющих бетона или нарушение технологии его заливки может обернуться потерей прочности, что повлечет за собой неравномерное проседание дома, появление трещин на стенах и прочих негативных явлений.

Назначение и виды опалубки

Армирование фундамента

Армирование необходимо выполнять обязательно для литых ж/б фундаментов. Арматура внутри фундамента – это его прочность и устойчивость к внешним нагрузкам и изменениям.

Для армирования используют рифлёную арматуру с сечением от 14 мм и стальную вязочную проволоку.

Вертикальная арматура раскладывается вдоль всех траншей, из расчета по одному пруту на каждый угол. Если фундамент более 40 см в высоте, то рекомендуется укрепиться в центральной части лены еще двумя прутами. Далее, вдоль осей и по горизонтали, с шагом в 40 см устанавливаются «П» – образные скрутки из арматуры. Вертикальная и горизонтальная арматура вяжется проволокой меду собой и со стенками опалубки.

Арматура должна вязаться с отступом в 5 см от стенок опалубки, основания и верха фундамента, то есть после заливки полностью должна быть утоплена в фундамент. Снизу арматурную скрутку можно ставить на кирпичи.

Вместо проволоки не рекомендуется использовать сварку, поскольку это провоцирует возникновение коррозии в местах сварки.

Подготовительные работы: на что обратить внимание?

Перед выполнением установочных работ на колонны по всем четырем граням (при этом и сверху, и снизу) наносятся специальные риски, которые обозначают оси.

Железобетонные элементы необходимо разложить около зоны монтажа таким образом, чтобы спецтехника, а точнее – кран, делал минимум передвижений, а рабочие могли безопасно осматривать и закреплять конструкции.

Обратите внимание: допустим монтаж только тех строительных железобетонных изделий, которые не имеют:

ржавчины или жировых пятен на лицевых сторонах;
трещин на внешних сторонах, за исключением местных поверхностных усадочных повреждений, при этом их ширина должна составлять до 0,1 миллиметра;
наплывов бетона на выпусках арматуры, а также открытых поверхностях закладочных стальных изделий и монтажных петель.

Материалы и технологии

При строительстве правильной конструкции в первую очередь необходимо продумать её конструктив и все необходимые силовые элементы (распоры, укосины, стяжки). Ведь одно дело: лить ленту высотой от земли в 30-40 см, и совсем другое – заливать стенки подвала высотой в 2.5 метра. Особенно, если бетон подаётся при помощи бетононасоса.

SkyRockучастник FORUMHOUSE

Я построил опалубку из 25-х досок. Стяжки не стал делать, думал, выдержит, т.к. каждые 30 см я ставил деревянные распорки. При заливке бетона опалубку распёрло, да так, что два раза пришлось вычерпывать вылившуюся смесь, потом снова скреплять опалубку и вручную закидывать бетон обратно. Наученный очень горьким опытом, я теперь обязательно буду стягивать стенки стяжками.

Нередки случаи, когда, не потрудившись на должном уровне произвести укрепление, мы обнаруживаем, что при заливке или вибрировании конструкцию опалубки просто разрывает. Весь бетон выливается на грунт. Конструкцию приходится в экстренном порядке латать, что приводит к большим денежным потерям. Отсюда правило: опалубку необходимо дополнительно закреплять.

Как собрать опалубку из картона

Возведение колонны с помощью картонной опалубки

Если нужна опалубка круглых колонн, используется специальный картон. Преимущества такого материала:

сравнительно низкая стоимость;
легкий вес;
простота монтажа;
возможность создавать сложные формы;
хорошие теплоизолирующие качества (важно в холодное время года).

Если нет под рукой специального картона, установка опалубки колонн может быть осуществлена из обычного картона. Для этого необходимо соблюдать следующие условия.

Мелкоячеистая армировочная сетка из стали сворачивается в рулон (в один слой) заранее рассчитанного диаметра. Края скрепляют проволокой.
Из картона сворачивается рулон и укладывается внутри сетки так, чтобы он мог расправиться и плотно лечь на сетку.
Готовая опалубка устанавливается на место с подпорками.

Демонтаж картонной опалубки

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

дерево;
пенополистирол;
металл;
железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

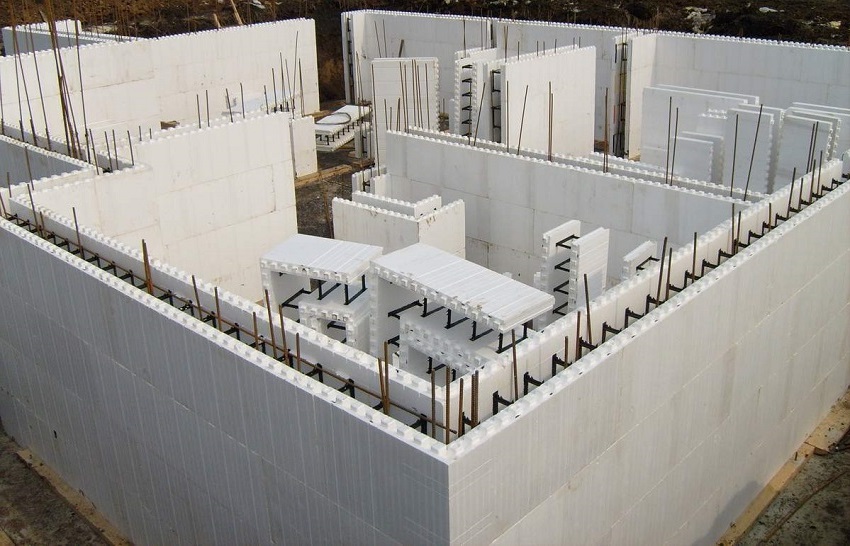

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

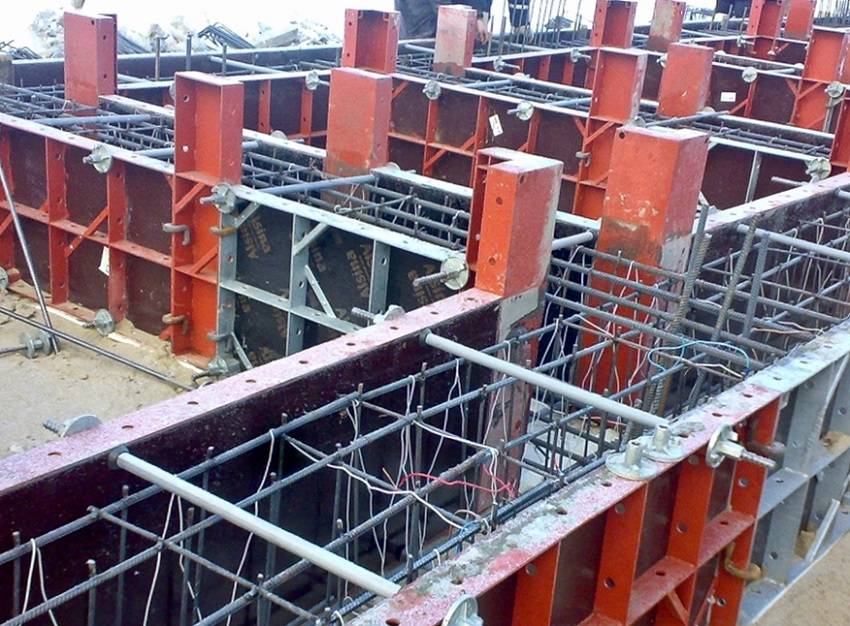

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

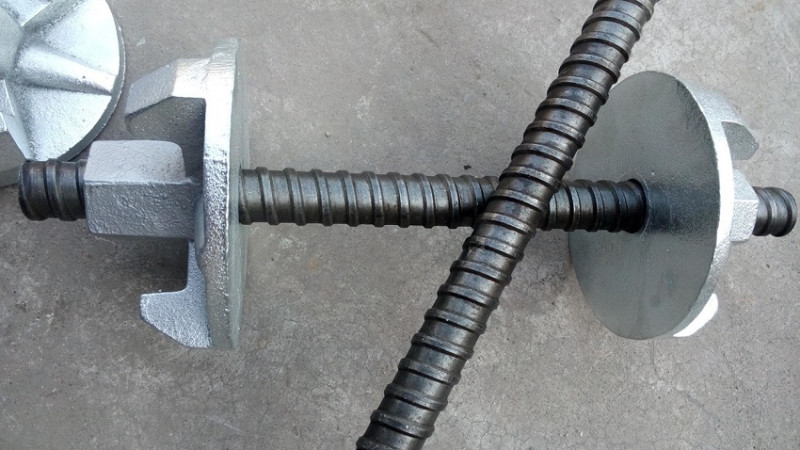

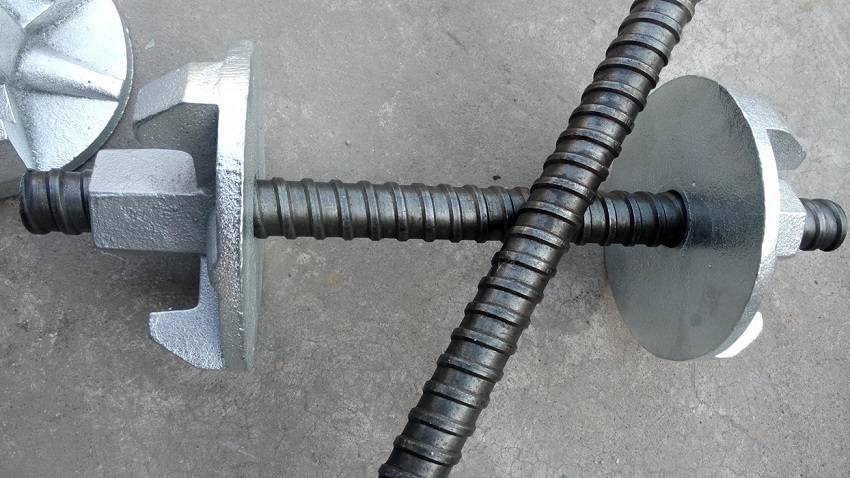

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Опалубка для фундамента: как избежать ошибок и выполнить монтаж своими руками

Строительство ленточного фундамента под забор из профнастила

Ленточное основание для ограждения из профнастила возводится в несколько этапов.

Этап 2. Земляные работы

В местах, где будут устанавливаться столбы, необходимо сделать дополнительные углубления. Для этого можно воспользоваться буром или выкопать ямы вручную.

Этап 3. Создание песчано-гравийной подушки

Подушка из песка и гравия позволит фундаменту противостоять силам морозного пучения, а также увеличивает прочность всей конструкции.

Подготовленную подушку застилают слоем гидроизоляционного материала, чтобы молочко из бетонного раствора не уходило в грунт. Если основание не будет утепляться, то гидроизоляцию следует уложить и на стенки траншеи.

Этап 4. Армирование

Создание армирующего каркаса позволяет увеличить сопротивляемость фундамента изгибам, которые возникают при ветровых нагрузках на забор из профнастила.

Для создания пространственной решетки из арматуры необходимо выполнить следующее:

По дну траншеи устанавливают подкладки из кирпича, верхняя часть которого должна располагаться на высоте 5-8 см от нижней поверхности траншеи.
На подложки укладывают арматурные прутья сечением 8-10 мм. Они должны располагаться на расстоянии 7-10 см от стенок траншеи.
Далее укладывают горизонтальные поперечные прутья, края которых не доходят до стенок на 3-4 см.
В местах пересечения продольных и поперечных прутьев ставят вертикальные элементы с шагом в 50 см. Высота прутьев должна быть меньше высоты будущего фундамента на 5 см.
Горизонтальные и вертикальные прутья каркаса связывают между собой мягкой вязальной проволокой.
Ели возникает необходимость, то горизонтальные элементы укладывают в несколько рядов.

Дополнительно про армирование фундамента для забора можно почитать в нашей более ранней статье.

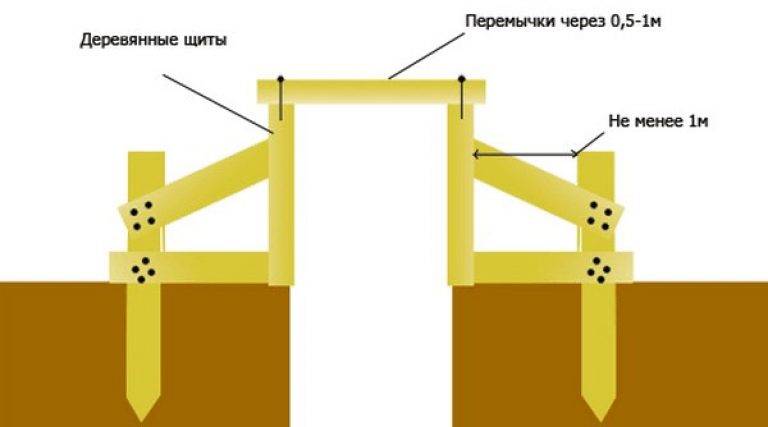

Этап 5. Сборка опалубочной конструкции

Если для сборки опалубки используется обрезная доска, то важно, чтобы между элементами не было зазора. Кстати, у нас есть более подробная информация про строительство опалубки для забора своими руками

Этап 6. Заливка бетона

Перед началом бетонирования в сделанные углубления ставят столбы, проверяют вертикальность установки и фиксируют их.

Бетон в опалубку заливают в несколько этапов:

Заливаем бетон в опалубку

Вначале заполняют ямы со столбами, используя раствор из цемента, песка и гравия. Залитый бетон подлежит обязательному уплотнению, для чего можно использовать глубинный вибратор или металлический прут, которым делают проколы в нескольких местах. Такие действия способствуют удалению пузырьков воздуха из бетонной массы и повышению ее прочностных характеристик.
После этого заполняют всю траншею раствором, приготовленным из цемента и песка. На этом этапе также выполняют действия по уплотнению раствора.

Поверхность залитого бетона необходимо выровнять, используя строительный уровень, и накрыть гидроизоляционным материалом, который защитит фундамент от осадков. Чаще всего для этой цели применяют полиэтиленовую пленку.

Кроме того при выполнении работ в жаркую погоду необходимо регулярно смачивать поверхность залитого фундамента водой, чтобы поддержать процесс гидратации бетона.

Этап 7. Демонтаж опалубки

По истечении 7 дней можно начинать демонтаж опалубочной конструкции

При этом работу нужно проводить очень осторожно, чтобы не повредить края фундамента

Готовое ленточное основание следует выдержать в течение месяца, чтобы бетон набрал необходимую прочность.

Правильно выбранный фундамент для забора из профнастила обеспечит надежность и долговечность всей оградительной конструкции.
