Вязка пластиковой арматуры для фундамента

Особенности вязки

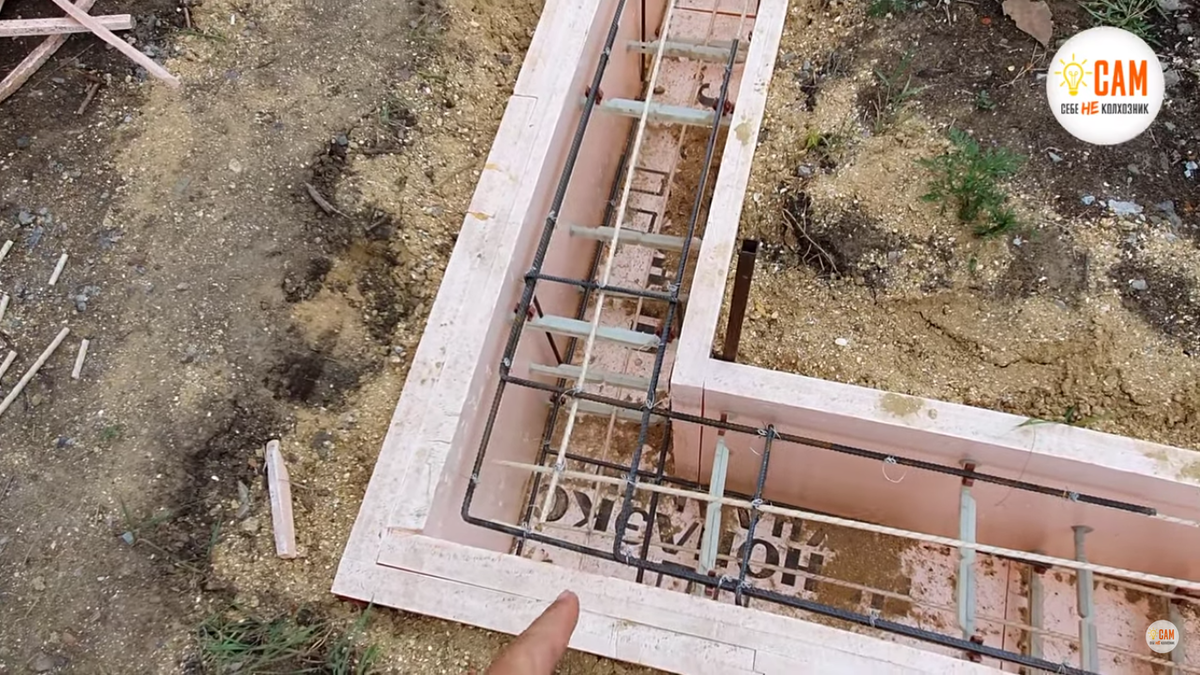

Как производить монтаж на углах фундамента

Углы арматурного каркаса — это ответственные узлы, несущие дополнительные нагрузки в поперечных плоскостях.

Для армирования в качестве усиливающих элементов используются:

• Арматурные сетки.
• Отдельные арматурные стержни (анкера), изогнутые под нужным углом.

На практике чаще используются анкерные усиления, которые могут быть изготовлены непосредственно на площадке из той же арматуры, что используется для прямых участков. Для соединения анкеров со смежными частями каркаса используются обычные методы вязки.

Также могут быть использованы хомуты Г- и П-образной формы, специальные муфты или привариваемые элементы оформления углов. В частном домостроении наиболее распространены обычные угловые анкера, доступные и позволяющие использовать одну и ту же методику вязки.

Как вариант, вместо дополнительных элементов загибаются прямые арматурные стержни, если их длина допускает такой вариант использования. При этом исключается дополнительное соединение, что увеличивает прочность углового узла и повышает надежность каркаса в целом.

С помощью крючка

Для вязки применяется специальная термообработанная проволока диаметром от 0,8 до 1,2 миллиметров, которая достаточно пластична и не теряет своих свойств, даже при многократном сгибании и скручивании.

Фиксация прутьев проволокой производится специальным вязальным крючком. Так же существует винтовой крючок, который позволяет механизировать процесс и уменьшить общую трудоемкость.

Но применение данного способа не рационально для масштабных работ, например для плитного фундамента.

Для композитных стержнейрекомендовано использование оцинкованной проволокой — она снизит вероятность возникновения коррозии, что положительно скажется на сроке службе фундамента.

Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета. Поэтому для вязки армирующего каркаса необходимо приобрести:

• пластиковую арматуру проектных диаметров;
• вязальную проволоку или затяжные хомуты.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной. Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления

Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.

Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.

Сборка арматурных каркасов может выполняться на открытом месте, в стороне от выкопанной траншеи. Правильная укладка уже собранной конструкции предусматривает расстояние от стенок опалубки и дна не менее 25 мм.

Расчет для разных фундаментов

Перед тем как приступить к строительству фундамента ленточного типа с каркасной основой из композитного материала выполняется расчет метража прутьев, необходимого для армирования. При расчетах используется техническая документация с нормативами и техническими условиями. По рекомендациям СНиП минимально допустимое количество стеклопластиковой арматуры в бетонных конструкциях должно составлять не менее 0,1% от общей площади сечения строящегося фундамента или сооружения

Во внимание берутся фактические размеры основания к общему сечению стержней. Расчеты проводятся индивидуально для каждого объекта

Армирование фундамента

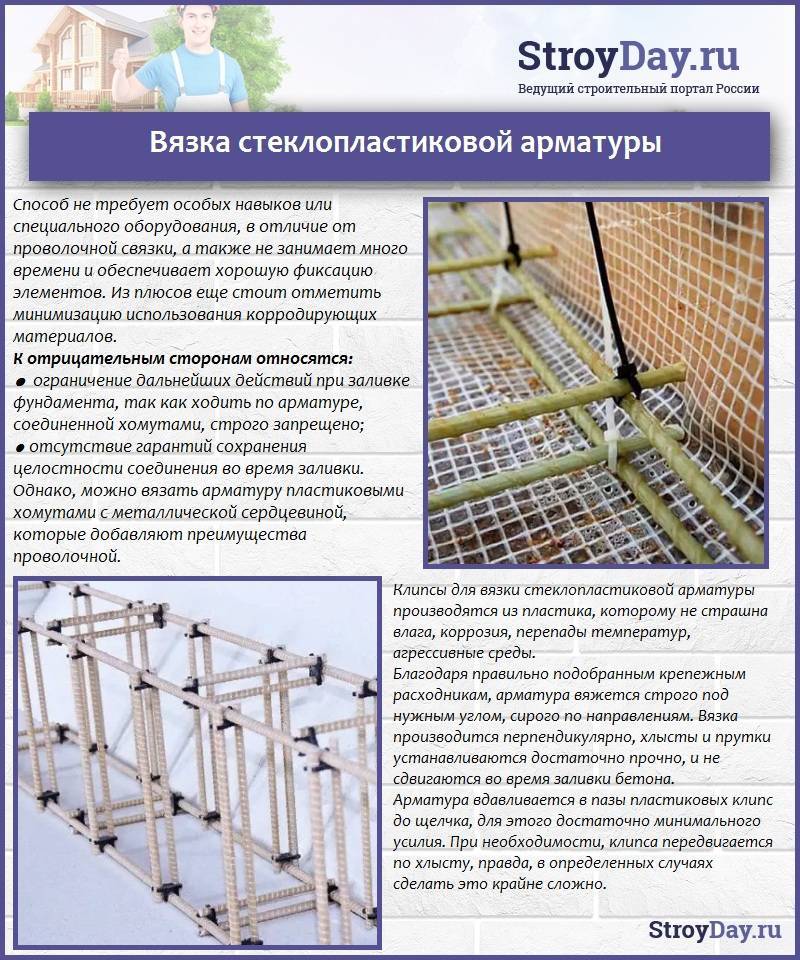

Чем вязать композитную арматуру

Одна из особенностей композитной арматуры состоит в том, что вязать ее нужно не только между собой, но и с металлическими стержнями. В большинстве случаев для этого применяется вязальная проволока, толщина которой составляет не менее миллиметра. Большой объем работы удобнее всего выполнять, используя электрический или ручной инструменты. Для проведения работ среднего объема, вы можете воспользоваться вязальным крючком. Для вязки небольшого количества стержней вспомогательные приспособления не нужны, подойдет и «ручной труд».

Для связывания композитной арматуры используются в том числе пластиковые хомуты и скобы. Что касается способа вязки, то он не принципиален. Главное для вас, добиться надежного и прочного фиксирования прутьев в необходимом положении перед тем, как вы станете заливать бетон. После застывания бетона, стержни уже не смогут сдвинуться с заданных позиций в любом случае. Помните только о том, что и проволока, и любые другие материалы для вязки должны обладать высокой прочностью и большой толщиной. Благодаря таким характеристикам, вы обеспечите каркасу целостность при подаче бетона.

Немаловажным преимуществом композитной арматуры заключается в том, что она не требует использования сварки для того, чтобы собрать армирующий каркас. Вязка арматуры помогает укрепить прутья друг с другом. Благодаря такому способу, можно сэкономить и трудоресурсы, и время, и силы. В целом все работы могут быть проведены гораздо быстрее, чем в случае с металлическим материалом.

Теперь поговорим подробнее о том, какие материалы используются для вязки — об их особенностях и требованиях к ним. Начнем со стальной проволоки. И в этом случае процесс вязки будет аналогичным процессу связывания арматуры из металла. Используйте специальный пистолет или крючок. Толщина вязальной проволоки должна быть довольно большой. Иначе возможны разрывы при подаче бетона. Оптимальный диаметр составляет 0,8-1,2 миллиметра. Связывать прутья арматуры нужно внахлест — на участках пересечения.

Более быстрым способом связывания является использование пластиковых хомутов-стяжек. При выборе их прочностные характеристики всей конструкции не страдают. Кроме того, вы можете сэкономить, отказавшись от приобретения крючка и избавить себя от транспортировки большого мотка проволоки. Помните только о надежности такой вязки! Она должна быть на высшем уровне.

Еще одним простым способом связать стеклопластиковую арматуру является применение специальных креплений. Для выполнения работы довольно будет одного щелчка крепления на каждом арматурном стержене. Полученное в результате крепление будет обладать высоким уровнем надежности и прочности.

Связывание композитной арматуры является ответственным процессом. Так как в конечно итоге мы говорим о прочности всего фундамента. Стоимость специальных креплений и пластиковых стяжек, также, как и расценки на композитный материал, различна у каждого производителя

Но при выборе вам нужно обращать внимание не только на цены, но и в большей степени на качество товара. Осведомляйтесь о наличии гарантий, сопроводительных документов

Долговечность всей конструкции может существенно сократиться в том случае, если вы попробуйте сэкономить на такой важной покупке

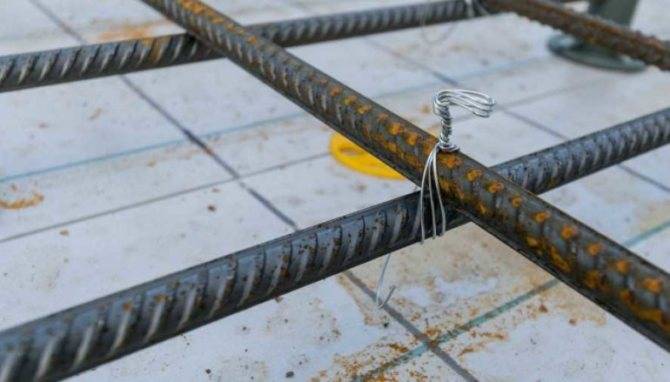

С помощью крючка

Для вязки применяется специальная термообработанная проволока диаметром от 0,8 до 1,2 миллиметров, которая достаточно пластична и не теряет своих свойств, даже при многократном сгибании и скручивании.

Фиксация прутьев проволокой производится специальным вязальным крючком. Так же существует винтовой крючок, который позволяет механизировать процесс и уменьшить общую трудоемкость.

Но применение данного способа не рационально для масштабных работ, например для плитного фундамента.

Для композитных стержней рекомендовано использование оцинкованной проволокой — она снизит вероятность возникновения коррозии, что положительно скажется на сроке службе фундамента.

Это интересно: Сортамент квадратных труб и требования ГОСТ 30245-2003

Недостатки материала

Несмотря на все упомянутые достоинства, стеклопластиковая арматура имеет один главный недостаток – это большая вероятность излома. У стальных прутьев этот показатель намного выше.

Именно из-за этого показателя стеклопластиковая арматура используется только тогда, когда нужно соответствовать определенным ограничениям по коррозии, диэлектрическим свойствам и проводимости тепла. Все конструкции, которые возводятся свыше определенных границ, делаются на страх и риск строителей. Производители доносят эту информацию до покупателей непосредственно на фирменных этикетках.

Нюансы вязки пластиковой арматуры

При подготовке каркаса для разных видов фундамента, также применяют различные техники вязки композитной арматуры. Методы вязки учитывают особенности монолитных конструкций. Рассмотрим самые популярные варианты вязания стеклопластиковых прутов.

Для ленточного фундамента

Вязка стеклопластиковой арматуры для ленточного фундамента осложняется наличием боковых примыканий, множеством пересечений и необходимостью готовить углы.

В точках соприкосновения фундаментных линий каркасы связывают, используя П-образные фрагменты. Таким образом соединяют перпендикулярную сетку с наружным армированием.

Для формирования углов стеклопластиковые пруты сгибают под прямым углом, но сделать это в условиях стройплощадки непросто, поэтому чаще просто заказывают готовые Г-образные изделия, которые и привязывают проволокой к основному каркасу. В этом случае перехлест должен составлять не менее 300 мм, а число вязок — не менее двух.

Если приходится выгибать пруты на месте, делать это следует очень осторожно. Применение огня или любого другого термического способа придания арматуре большей пластичности неприемлемо. В этом случае арматура потеряет свои первоначальные характеристики и не сможет справляться с расчетной нагрузкой

В этом случае арматура потеряет свои первоначальные характеристики и не сможет справляться с расчетной нагрузкой.

Готовые арматурные сетки в каркасе ленточного фундамента соединяют прямыми отрезками. Пересечения состыковывают внутри опалубки в точке установки.

При вязке каркаса для ленточного фундамента следует придерживаться следующих правил:

• вязать каркас можно как внутри опалубки, так и на свободной площадке, но второй вариант предпочтительнее;
• расстояние от границ опалубки должно составлять не менее 2,5 см.

Для плитного фундамента

Для подготовки плитного монолитного основания под дом готовят арматурный каркас из горизонтальных сеток. В зависимости от проектной нагрузки, каркас может состоять из одного или двух горизонтальных рядов, связанных между собой.

При подготовке каркаса для плиты, пруты не делят на поперечные и продольные фрагменты.

Чтобы нижнюю сетку установить над уровнем пола на нужной высоте, используют специальные пластиковые подставки с направляющими выемками под пруты. Их расставляют на расстоянии 1000-1500 мм друг от друга, что позволяет придать всему каркасу строго горизонтальное положение.

Особенностью заливки плитного фундамента, как и плиты перекрытия, заключается в необходимости проведения работ на месте. Обычно это довольно большие бетонные конструкции, не предназначенные для перевозки и перемещения

Поэтому перед тем как связывать арматурный каркас для плитного фундамента, нужно подготовиться и выполнять работы осторожно, не наступая на собранные сетки

Существует способ связывания арматурного каркаса плиточного фундамента с элементами ленточной конструкции. Для этого заготавливают пруты размером превышающим габариты плиты, чтобы была возможность связать их с каркасом ленточного фундамента. Между собой арматурные сетки связываются металлической проволокой с помощью вязального крючка.

Монтаж арматурного каркаса

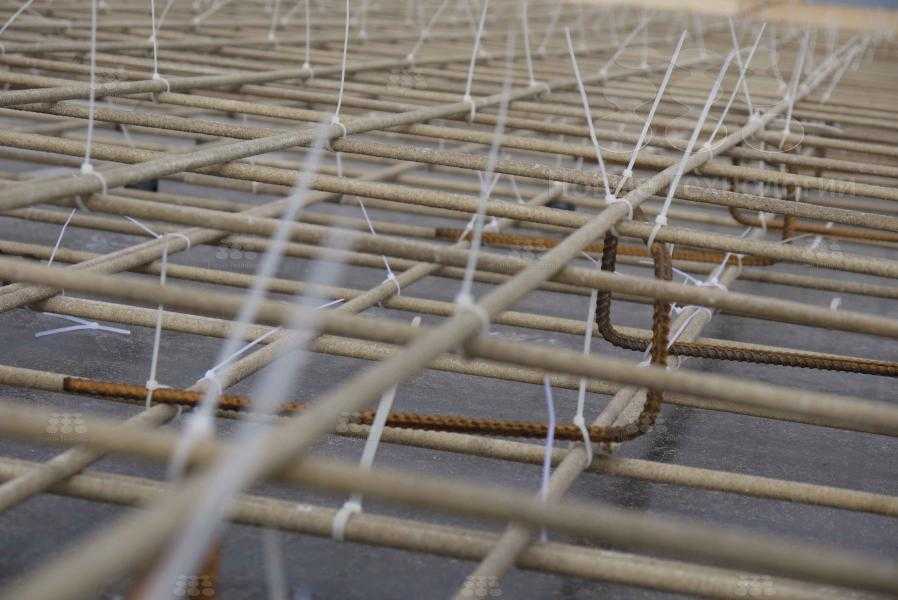

Почему вязка арматуры пластиковыми хомутами считается ненадежной

Соединение арматуры в точках пересечения – ответственное мероприятие, которое регламентируется СНиПом – строительными нормами и правилами. Профессиональные строители подходят к этому вопросу прямолинейно – есть правила – мы их исполняем.

Специалист данного профиля при вязке арматуры должен соблюдать ряд правил, которые позволят создать пространственную решетку железобетонного изделия или узла, согласно заданным проектировщиком параметрам.

Пластиковые хомуты выпускаются различных типоразмеров и характеристик, ключевые из которых:

• химическое качество материала (нейлон, полиамида);
• устойчивость стяжки к ультрафиолету;
• температурный диапазон применения;
• выдерживаемые нагрузки.

Тем не менее десятилетия активного использования стяжек в строительстве, пока не позволили внести их в список материалов, допущенных при изготовлении ответственных железобетонных конструкций.

Причины, по которым пластиковые стяжки не допущены к использованию в качестве соединительных элементов арматурной решетки:

1. Линейный температурный коэффициент расширения пластика значительно отличается от значений этого параметра у бетона, стали, стеклопластиковой композитной арматуры (нейлон – шестикратно, полиамид – семи). При замерзании и нагреве готового фундамента, плиты перекрытия, железобетонного изделия, многочисленные с течением времени сжатия и расширения элементов в точке соединения арматуры, места соединенные пластиковым хомутом будут окружены микротрещинами. Для ответственных работ, фундамент и плиты перекрытия к ним относятся, не допускают использование ржавой арматуры. Правила требуют наличия сплошного бетонного слой не менее 50 мм от края плиты. Влага, впитываемая поверхностным слоем бетона, не сможет привести к коррозии арматуры при соблюдении глубины «упрятывания» арматуры. Температурное сжатие и расширения стяжки не совпадающее с общей массой ЖБИ – основания причина не принятия их СНиПами.
2. Вязальная проволока, регламентируется по толщине и количество слоев, при вязке ответственных узлов, и подразумевается всегда стальная, с заведомо известными характеристиками. Пластиковые хомуты имеют широкий разбег как в номенклатуре (длина, ширина, тип замка), так и в материале начального полимера. Добиться стабильного качества требуемых характеристик у стяжек различных производителей – невозможно. Что при использовании большого количества хомутов (сотен и тысяч даже на одном объекте), обязательно приведет к разнице их характеристик, возможно, не заметных внешне. В этом случае, пластиковые хомуты могут разорваться даже на этапе заливки бетона, что приведет к недопустимому нарушению пространственной решетки арматуры.
3. Строительная сфера в части регламентации строительных материалов консервативна в первую очередь потому, что её конечная цель – строительство объектов на десятилетия. И несоблюдение даже мелких требований, в конечном итоге, через много лет эксплуатации, может привести к разрушению конструкции. Будет очень интересным провести контрольное «вскрытие» фундамента или плиты перекрытия через 20-30 лет, где арматура была связана пластиковыми хомутами. Есть основания полагать, что и коррозия арматуры будет большей, и увеличится «пористость» бетона не только вокруг места соединения, но и распространяясь от него в стороны вдоль арматуры.
4. Работа с пластиковыми хомутами на морозе приводит к их разламыванию.

Вязка арматуры пластиковыми хомутами считается ненадежной и недопустима в профессиональном строительстве, как неподходящая под требования СНиПов по физическим параметрам, и не прошедшая проверку временем.

Характеристики стеклопластиковой арматуры

В строительстве различают три основных типа стеклопластиковых изделий, применяемых для формирования арматурных каркасов при бетонировании:

• стеклокомпозитные;
• углекомпозитные;
• комбинированные.

Различные виды арматуры предназначены для работы в определенных условиях.

По пределу прочности на растяжение лидирует углепластиковая арматура с показателем 1400 МПа (у стеклокомпозитных изделий этот показатель, для аналогичного по диаметру прута, составляет 800 МПа). Есть также различие по модулю упругости – пруты из углепластика надежнее композитных элементов в 2,5 раза.

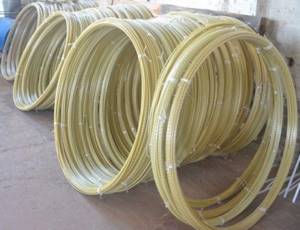

Стеклопластиковые прутки изготавливаются на заводе в бухтах. Диаметр изделий варьируется от 4 до 32 мм. Для лучшего сцепления с бетоном, поверхность прутов делают ребристой.

Применение стеклопластиковых прутов имеет ограничение по температуре. При температуре свыше 60oС, стеклопластик теряет свои прочностные характеристики. Также следует учитывать предельный показатель для стеклопластика по прочности на сжатие – 300 МПа.

Подробнее про композитную арматуру мы уже писали в этой статье.

Возможные области применения

Предыдущий пункт расписывает все в черных красках. Но при его прочтении не стоит забывать о достоинствах материала. Благодаря своим физическим свойствам данный тип арматуры будет хорошим решением для:

Армирования кладки. В кладочных растворах часто используются противоморозные и другие агрессивные добавки, которые оказывают плохое влияние на стальные изделия. Стеклопластику такие модификаторы не страшны.
Армирование ленточного фундамента

Закладка арматуры в ленточный фундамент часто носит конструктивный характер (без расчета), поэтому стеклопластиковая арматура, легкая и устойчивая к химическим воздействиям может подойти, но применять её стоит осторожно, особенно для массивных зданий и фундаментов на проблемных грунтах (высокий уровень грунтовых вод, пучинистая, просадочная почва и т.д.).
Армирование дорожного полотна. Арматура не разрушается при контакте с грунтом.

Помните, что не существует нормативной документации на композитную арматуру (СП, СНиП), поэтому ни один проектировщик не сможет грамотно посчитать конструкцию с такой арматурой. Не может идти никакой речи о применении данной арматуры в плитных фундаментах и ростверках, т.к. растягивающие нагрузки могут быть велики.

Обязательно ли использовать арматуру

Прежде чем выбрать способ заливки фундамента, исследуйте местность, на которой собираетесь строить. Есть ли в вашей местности грунтовые воды, какие свойства имеет грунт, существует ли вероятность затопления во время весеннего паводка, как глубоко промерзает почва, если ли риск землетрясений — все это нужно учитывать.

Бетон обладает высокой прочностью на сжатие и крайне низкой прочностью на растяжение — даже незначительные движения земли вызывает появления трещин и разрывов в основании дома.

Инженерно-геологическую диагностику почвы нужно сделать на начальных этапах проектирования, а результаты лабораторных исследований покажут, нужна ли арматура.

В большинстве случаев армирование необходимо, в нашей стране преобладают грунты с высокой степенью подвижности. Армирующие пруты в несколько раз повышают устойчивость бетона к растяжению, придают ему эластичность, продлевают срок службы фундамента.

Если же вы уверены, что армировать основание не надо: грунт в вашей местности неподвижен и крайне прочен, грунтовые воды отсутствуют и нет сейсмической опасности, то никто не в праве вас разубеждать. Вы принимаете решение на свой страх и риск. Сэкономив деньги, вы берете на себя ответственность за все возможные риски.

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Сравнение стеклопластиковой и металлической арматуры

Рассматривая свойства композитной арматуры в сравнении со стальной, следует отметить следующее:

• Устойчивость к коррозии. Стеклопластиковой арматуре не страшна ни щелочная, ни кислотная среды.
• Теплопроводность. Ввиду того, что СПА изготавливается из полимеров, то и теплопроводность у нее на порядок ниже, чем у металлической. Не создает мостиков холода. Для сурового климата в России проблема промерзания стен и фундаментов весьма актуальна.
• Диэлектрическая непроницаемость, электромагнитная прозрачность. Не проводит электрический ток, не создает помех радиоволнам.
• Вес. Стеклопластиковая арматура легче соответствующей металлической арматуры в 8-10 раз.
• Цена. В цене выигрыша практически нет. В среднем стеклопластик стоит дороже на 30%, однако, по заверениям производителей, диаметру металлической арматуры соответствует меньший диаметр СПА. Приведем пример, метр арматуры 8 мм в среднем стоит 11 рублей, а метр стеклопластиковой арматуры стоит – 16 руб. Однако вместо 8 мм можно использовать 6 мм, а цена 6 мм составляет в среднем 11 руб. Поэтому при покупке выйдет та же результирующая стоимость, что и при использовании обычной арматуры. Приведем таблицу соответствия диаметров стальной и стеклопластиковой арматуры, мм:

композитная	4	6	8	10	12	14	16	18	20
стальная	6	8	12	14	16	18	20	22	25

• Прочность при растяжении. У стальной арматуры данный параметр составляет 400 МПа, соответственно стеклопластиковая арматура превосходит ее по данному показателю в 2-3 раза в зависимости от типа.
• Безшовность. Нет необходимости резать арматуру, поскольку в бухте от 100 до 150 м. Металлическую арматуру режут под размер машины, чтобы можно было привезти на место стройки. Как известно, при армировании все соединения – это слабые места. Поэтому лучше выполнять армирование единой конструкцией. Таким образом, например, Вы сможете произвести монтаж контура фундамента без соединений стеклопластиковой арматуры.

• Вы сможете купить именно столько метров, сколько Вам потребуется для выполнения работ. Вам не потребуется покупать стальную арматуру, обычно продающуюся фиксированной длины, например, 12 м. Т.е. Вы избегаете переплаты за обрезки, в случае если материал не используется целиком.
• Для монтажа стеклопластиковой арматуры не нужен сварочный аппарат и другие дополнительные инструменты.
• Удобство транспортировки. Как уже упоминалось, стальная арматура продается пруткам, а стеклопластиковая продается как в прутках, так и в 100-метровых бухтах, которые помещаются даже в багажник легкового автомобиля и весит порядка 10 кг. Т.е. транспортировка материалов не потребует грузового транспорта.

Отсутствие трещин в армированном бетоне. Данный плюс достигается за счет близких значений коэффициентов теплового расширения.

Предлагаем ознакомиться Связать коврик в ванну из пакетов

Расчет арматуры из стеклопластика

Ленточный фундамент

Выполнить расчет фундамента из стеклопластиковой арматуры можно, придерживаясь СНиП 52-01-2003 “Бетонные и железобетонные конструкции”. Высчитать все точно получится с помощью онлайн калькулятора. Для этих целей необходимо учитывать несколько факторов.

Ленточный фундамент.

Первым делом нужно определиться с количеством, несущих стен и по какому принципу они будут расположены. Следует учесть марку бетона. Также надо знать параметры ленты: ширину, длину, высоту и толщину. Точные подсчеты получатся с учетом размера закупочного стержня. Определиться следует с классом и сечением арматуры.

Стоит помнить, что диаметр стеклопластиковой арматуры для фундамента влияет на окончательную прочность конструкции. В этом плане правильнее учитывать массу конструкции.

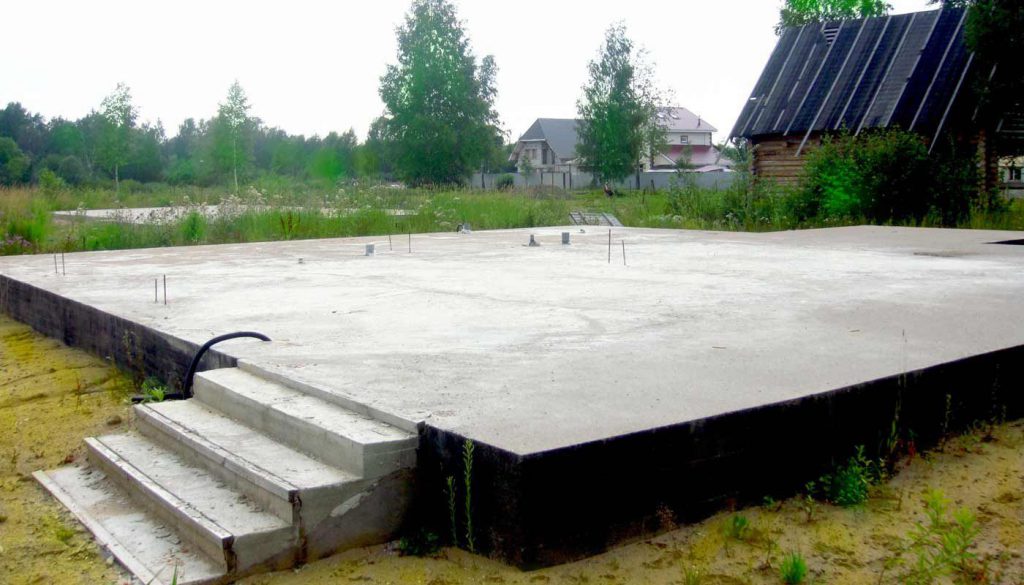

Плитный фундамент

Этот тип фундамента можно рассчитать с помощью онлайн калькулятор для этого типа фундамента. Пользуясь им, выполняются плита фундамента расчеты опалубки, диаметра и объема бетона. Полученные данные позволяют точно установить, сколько потребуется материала, чтобы обустроить такой тип фундамента для дома и прочие постройки.

Монолитная плита под каркасный дом.

Данный фундамент отличается доступной стоимостью и прост при возведении. Когда сравнивается с ленточным, не потребуется выполнять в большом объеме земляные работы. В основном строителями данная стеклопластиковая арматура для фундамента дома используется при строительстве загородного жилья и иных строений, в которых отсутствует подвальное помещение.

На заметку

При строительстве здания точная схема армирования необходима при организации работ. Она позволяет строителям усилить конструкцию. Все составляющие в комплексе обеспечивают ее длительный срок эксплуатации.

Армирование стеклопластиковой арматурой

Чем же отличается процесс от обычного? Какие инструменты понадобятся для работы? Давайте рассмотрим процесс на примере ленточного фундамента.

Прежде всего, вам нужно иметь в арсенале такие инструменты:

• рулетка или метр, чтобы делать измерения;
• пластиковые хомуты;
• болгарка, чтобы подгонять и резать прутья нужного размера;
• очки и перчатки, для индивидуальной защиты;
• строительный уровень.

Вот и все, что вам потребуется. Перечень небольшой, инструменты обычные, легкодоступные. Весь процесс можно разделить на несколько этапов.

Подготовить траншею, соблюдая контур ленточного фундамента.
Создать подушку из песка и щебени на дне котлована, все хорошенько утрамбовать. Слой песка должен быть равен 10–15 см, то же и со слоем щебени. Все должно быть ровно, поэтому используется уровень.
Соорудить опалубку. Собираются щиты из досок при помощи саморезов или гвоздей. С наружной стороны они загибаются, а шляпки находятся внутри

Обратите внимание! Если соединить все саморезами, то щиты будут лучше зафиксированы и щелей в опалубке не образуется.
Когда опалубка готова, ее нужно укрепить при помощи специальных колышков распорками. Сами распорки закрепляются путем стягивания стенок опалубки вверху.Совет! Опалубка должна быть выше уровня заливки, не делайте ее вровень

Измеряйте все уровнем.

По желанию на стенки можно прикрепить пергамин. Для этого вам потребуется строительный степлер, которым и прибивается пергамин. Он нужен для того, чтобы после заливки бетона сохранить ваши доски в чистоте. Еще одна полезная вещь, пергамин способен задерживать жидкость из состава. Она не будет вытекать, делая геометрию ленточного фундамента идеально ровной.
Теперь следует отметить уровень, до которого будет происходить заливка бетонной смеси. Он делается внутри опалубки, при помощи водяного уровня. Так вам будет легче ориентироваться и равномерно распределить смесь при заливке.
На дно следует уложить кирпичи, которые будут служить основанием для арматуры. Она будет размещаться на них, чтобы быть на 3–5 см дальше краев траншеи.
И теперь самое главное – сооружение арматурной сетки и ее укладка. Сразу скажем, что лучше использовать цельные куски арматуры. Для вязки можно использовать хомуты или проволоку.
Финальный этап – заливка фундамента. Бетон заливается до нужного уровня, трамбуется и укрывается полиэтиленом.

Вот так легко, вы можете армировать фундамент, используя стеклопластиковую арматуру. Процесс несложный и практически ничем не отличается от обычного армирования. А что касается газобетонных блоков?

Технология армирования фундаментов

• установка опалубки;
• разметка уровня заливки бетона;
• сборка армирующего каркаса;
• заливка бетона;
• снятие опалубки.

Предлагаем ознакомиться Как сделать экран под ванну из плитки Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

• простые ручные, которые необходимо все время вращать во время работы;
• полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;

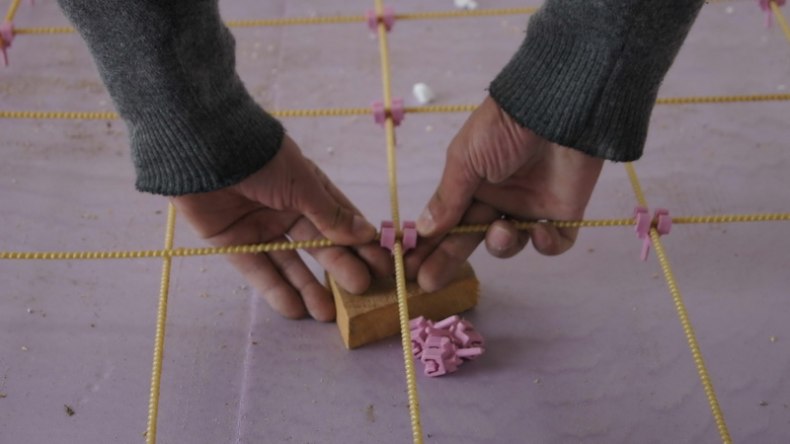

• пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков.

Предлагаем ознакомиться Установка, выбор и виды арматуры для бачка унитаза. Клапан для сливного бачка: -инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

• свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
• на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
• на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
• во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
• после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
• к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
• укладывается и вяжется следующий ряд продольной арматуры;
• собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Фундамент из стеклопластиковой арматуры: правила армирования
