Как реанимировать аккумулятор шуруповерта в домашних условиях

Устройство батареи шуруповёрта

Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.

Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.

Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой

Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.

Как проверить батарейки в аккумуляторе

После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.

Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.

Для восстановления батареи шуруповёрта нужен мультиметр

Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.

Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.

Как выбрать аккумуляторные банки под замену

Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.

На корпусе банок указаны ключевые параметры

Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.

Ремонт АКБ шуруповерта своими руками

При возникновении неполадок системы питания в первую очередь необходимо определить причину их возникновение. Практически все неисправности, связанные с ремонтом батареи шуруповерта можно устранить самостоятельно. Для этого не потребуется использования специализированного инструмента и достаточно набора слесарных отверток и паяльника.

Диагностика неисправностей аккумулятора

1. Перед тем, как проводить ремонт АКБ шуруповерта литий-ионного типа необходимо полностью его зарядить, а элементы на основе NiCd или NiMH наоборот требуется разрядить до нуля, дабы не спровоцировать появления «эффекта памяти».

2. Далее производим непосредственный процесс разборки корпуса АКБ, который может быть смонтирован посредством клеев или винтового соединения. В случае с клеевой фиксацией понадобиться острый канцелярский нож, которым легкими движениями проводим по шву корпусу и крышки.

3. После вскрытия элементного отсека аккумулятора шуруповерта визуальным осмотром выявляем неполадки на предмет механических повреждений блоков, разрывов электрических проводов (паек), подтеков реагентов или вздутия.

4. Последовательно с помощью универсального мультиметра производим замеры напряжения на каждой из банок. Для литий-ионных элементов на экране тестера должны появиться цифры в диапазоне от 3.6 до 3.8 Вольт. Для АКБ никель-кадмиевого или никель-металлгидридного типа это значение должно варьироваться в пределах от 1.2 до 1.5 В. Значения напряжения при замерах должно быть идентичным на каждом из элементов.
5. С целью определения «просаженной» банки подключаем к ее контактам обычную автомобильную лампочку и даем поработать несколько минут. После повторения этой операции с каждым элементов АКБ шуруповерта вновь замеряем начальное напряжение. Выявленные банки с более низким напряжением и будут считаться дефектными.

Определив неисправные источники питания АКБ требуется выбрать один из путей восстановления ее работоспособности. В первом случае достаточно добавить дистиллированной воды в дефектные банки в случае испарения электролита и зарядить их током с более высоким напряжением, отличным от номинального. Второй способ заключается в полной замене отдельных элементов новыми. Многие специалисты рекомендуют применять именно второй путь решения проблемы, так как нет гарантии, что восстановление свойств банки даст желаемые результаты.

Восстановление батареи шуруповерта

На практике доказано, что восстановить дефектную банку АКБ можно только в источниках питания с «эффектом памяти», каковыми и являются никель-металлогидридные и никель-кадмиевые элементы. Для этих целей потребуется профессиональное зарядное устройство с возможностью настройки параметров силы тока и напряжения. Устанавливаем на панели ЗУ напряжение порядка 4 Вольт с силой тока 200мА и воздействуем исключительно на дефектные банки, выявленные при диагностике АКБ.

Заполнение банки АКб дистиллированной водой

Восстановить аккумулятор шуруповерта можно путем проделывания небольшого отверстия в оболочке и доливании дистиллированной воды в электролит. Для этого берем тонкое сверло до 1,5 мм и откачиваем медицинским шприцем 1 кубический сантиметр электролита. В освободившееся пространство доливаем такое же количество воды и герметизируем отверстие посредством герметика или эпоксидной смолы. После подключения банок в одну цепь и сборки корпуса производим 5-6 раз процедуру зарядки и разрядки, чтобы сформировать так называемую «память» в источнике питания.

Замена дефектных банок АКБ шуруповерта

Рекомендованный специалистами способ заключается в замене неисправного элемента питания новым.

Подключение нового элемента питания АКБ шуруповерта

Для этого необходимо посредством обычных бокорезов отсоединить от общей пластины дефектную банку и на его место припаять новую батарею. Стоит отметить, при отрезки старой банки необходимо оставить достаточный конец контакта для возможности припайки нового элемента. После сборки всех банок необходимо несколько раз повторить цикл заряда/разряда, чтобы выровнять напряжение в каждом элементе (порядка 1.3В)

При выполнении процедуры пайки важно не перегреть элемент, так как это может сказаться на его дальнейшей работоспособности

Ремонт литий-ионной АКБ шуруповерта производится аналогично, за исключением отключения/подключения управляющей платы.

Замена необходимых элементов цепи

Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.

1. Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
2. Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
3. Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
4. Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.

https://youtube.com/watch?v=fP3HAJDLyn0

Проверка и диагностика аккумуляторной батареи шуруповерта

Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.

С помощью мультиметра

После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.

Здесь крышка приклеена

В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.

После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.

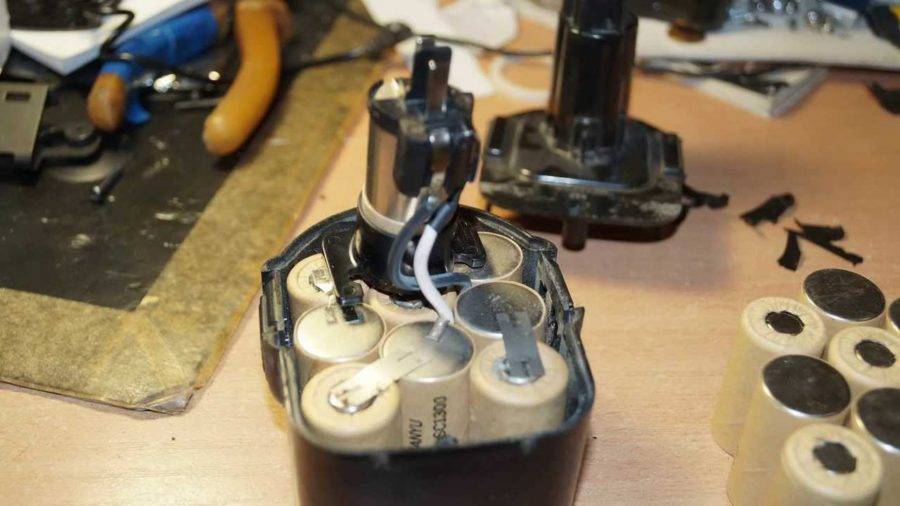

Так выглядит разобранный АКБ

Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.

Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.

Тестирование батареек мультиметром

Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.
Подключение такое:

• два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
• чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.

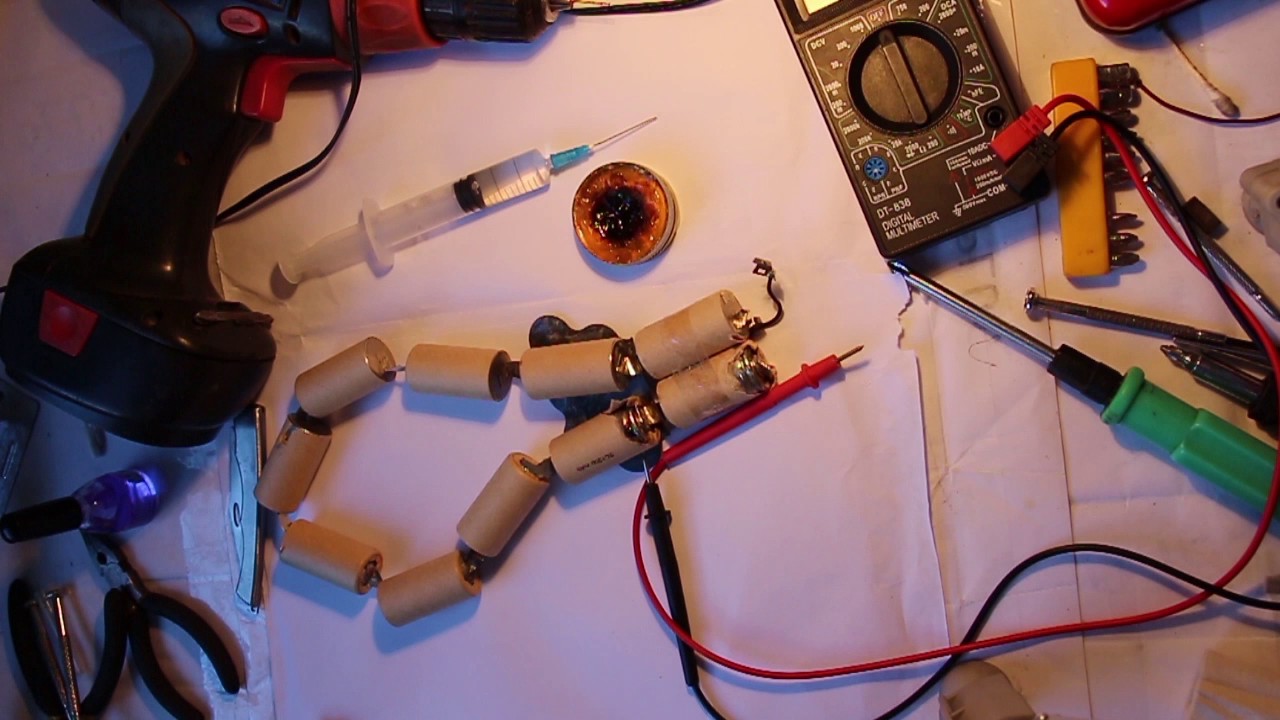

Тестирование мультиметром

Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.

Проверка методом нагрузки

Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.

Проверка делается так:

1. Полностью зарядить АКБ шуруповерта.
2. Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
3. Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.

Диагностика с автолампочкой

Проверка состояния аккумулятора мультиметром

Не всегда, когда аккумулятор быстро садится или вообще не функционирует, необходимо покупать новый или нести блок к специалистам сервисного центра. Причину неисправности сможет самостоятельно найти во многих случаях даже неопытный электрик, ознакомившись с алгоритмом поиска. Для этого понадобится воспользоваться мультиметром либо аналогичными ему по измерительным возможностям приборами. Кроме данного устройства, потребуются также следующие инструменты:

• отвертка;
• паяльник с набором для пайки;
• нож;
• плоскогубцы.

Чтобы точно установить причину неполадок АКБ, необходимо выяснить работоспособность каждого отдельного питающего элемента. Но сначала рекомендуется проверить зарядное устройство. С помощью мультиметра это делают таким образом:

• включают прибор;
• устанавливают переключатель измеряемых величин мультиметра на постоянное напряжение;
• устанавливают щупы в соответствующие гнезда мультиметра и прикасаются ими к контактам («+» и «-») зарядного устройства;
• сравнивают отображаемую на табло прибора величину с выходным напряжением зарядного устройства, указанным в инструкции по эксплуатации или на корпусе;
• если значения не совпадают, то ремонтируют адаптер или покупают новый.

Чтобы проверить аккумулятор шуруповерта мультиметром, выполняют следующие действия:

• заряжают полностью аккумуляторный блок;
• проверяют мультиметром выходное напряжение АКБ, установив переключатель прибора на его постоянную величину, а щупами дотрагиваясь до плюса и минуса;
• если установлено несоответствие измеренного параметра указанной в эксплуатационной инструкции величине, то разбирают аккумуляторный блок и достают все батареи;
• когда отсутствуют поврежденные банки (потекшие либо вздутые), тогда проверяют мультиметром напряжение на выводах каждой батареи, предварительно с помощью паяльника распаяв цепь;
• к элементам питания по очереди подсоединяют нагрузку на одинаковое время (например, лампочку соответствующего вольтажа);
• на какой батарее произошла наибольшая просадка, та и является поврежденной.

Для проверки никель-металлогидридные и никель-кадмиевые накопители энергии разряжают полностью — это делают, чтобы избежать «эффекта памяти».

Найдя дефектную батарею, ее можно заменить новой либо попытаться временно восстановить. Также мультиметром можно измерять силу тока: если она растет и за первый час превышает 1 А, то аккумуляторная батарея считается работоспособной.

Если напряжение на выходе аккумулятора отсутствует, то велика вероятность нарушения целостности цепи внутри блока. При этом также разбирают блок и ищут вначале визуально, а затем с помощью мультиметра место обрыва.

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

• восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
• добавлении дистиллированной воды в электролит;
• замене некоторых или всех блоков батареи.

Восстановление Ni-Mh-аккумуляторов

.

Из-за эффекта памяти такие АКБ при неправильной эксплуатации утрачивают большую часть емкости. Подобное возникает при многократных неполных циклах зарядки.

Батарея запоминает степень разряда, что приводит к уменьшению емкости. Часть компонентов перестает участвовать в электрохимических реакциях.

Устранить эффект памяти помогает восстановление. Для этого АКБ разряжают до 1 В, подключая лампу или зарядное устройство. После этого элемент питания заряжают полностью. Если восстановление не выполнялось слишком долго, потребуется несколько циклов. Тренировку нужно проводить раз в месяц.

При этом учитывают такие моменты:

1. Эффект памяти способствует снижению емкости на 5-10%. Восстановление этого параметра возможно за 1 цикл разряда и заряда. Вычислить емкость можно, разрядив заряженную батарею. Для этого измеряют время потери заряда и умножают полученный показатель на мощность потребителя энергии. Результат сравнивают с заявленным в инструкции значением. Некоторые ЗУ измеряют все показатели автоматически.
2. Рекомендуется использовать зарядные устройства с функцией разряда. Прибор должен ограничивать минимальное напряжение. Это помогает избежать критического разряда элемента питания при восстановлении. Без такого устройства не обойтись при невозможности определения остаточной мощности АКБ и расчета предполагаемого времени разряда.
3. При неизвестной степени заряда разряжать источник питания лампой нужно, непрерывно контролируя напряжение. Иначе батарея станет непригодной к дальнейшей эксплуатации. При восстановлении системы, состоящей из нескольких аккумуляторов, перед началом тренировки выравнивают степени заряженности. Для этого элементы полностью заряжают.
4. Если аккумулятор функционирует не менее 5 лет, циклический метод восстановления может оказаться неэффективным. Тренировка считается профилактической мерой, направленной на поддержание работоспособности изделия. Вместе со снижением емкости изменяется состав и объем электролита. Поэтому периодически доливают очищенную воду или готовый кислотный раствор.

Ремонт ионно-литиевой батареи шуруповерта своими руками

Профессиональные шуруповерты от ведущих компаний, таких как Bosh или «Макита» зачастую имеют в комплекте литиевые батареи. При всех выдающихся качествах, батареи не терпят глубокого разряда и работы при минусовых температурах. При нарушении условий эксплуатации потребуется ремонт АКБ. Возможно ли восстановить работоспособность литиевой батареи шуруповерта своими руками? Каковы особенности ремонта? Рассмотрим на примере шуруповерта «Макита».

Первая сложность – батарея поставлена на неизвлечение, то есть на клей. Потребуется применить терпение и настойчивость, использовать киянку для обстукивания корпуса, чтобы порвать клеевые связи. Освобожденные от корпуса банки имеют многоуровневую ступенчатую защиту, которую нельзя нарушать при замене элементов.

Признаки неисправности литиевой АКБ в шуруповерте «Макита»:

• не заряжается;
• сократилось время работы инструмента;
• уменьшилось время подзарядки;
• появилась течь.

Ремонт литий-ионной батареи заключается в определении неисправной банки на заряженном аккумуляторе и ее замене. После восстановления схемы корпус снова склеивают, батарею заряжают. Тренировка литиевой батарее не требуется.

Во время замены элемента необходимо соблюдать полярность и припайку вести быстро, не нагревая металл выше 40 С. При повреждении корпуса возможно самопроизвольное возгорание и взрыв банки.

Как повести ремонт никель-кадмиевой и литиевой батареи шуруповерта «Бош» своими руками, посмотрите подробно на видео.

Ремонт АКБ шуруповерта

Создаём амфибию из аккумуляторного шуруповёрта

Второй способ заключается в том, что мы переделаем шуруповёрт, и он станет рабочим, но не сильно маневренным, как раньше.

  Такая переделка, под силу любому человеку, даже не обладающему широкими познаниями в механике и электрике.

Из инструментов, нам понадобятся следующие (на фото ниже):

• Плоскогубцы;
• Бокорезы (можно обойтись только ножом);
• Отвёртка (крестовая);
• Изолента;
• Мультиметр (можно обойтись самодельным индикатором);
• Нож;
• Маркер.

  Для реализации задумки, нужен автомобильный аккумулятор, можно б/у, электропровод, желательно 5 – 10 метров (я использовал провод сечением 2 х 1.5), вилка и розетка. Также, нужен целый корпус от аккумулятора шуруповёрта.

  Я использую для системы отопления автомобильный аккумулятор, в качестве аварийного источника энергии. В летний период, он почти не используется, поэтому подходит для таких целей.

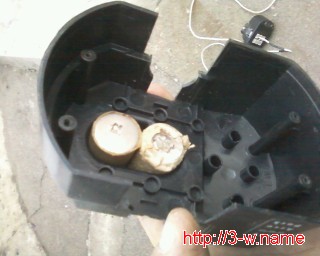

  Итак, разбираем корпус аккумулятора шуруповёрта, выкидываем из него почти все батареи.

  Две батареи я оставил для обеспечения хорошего контакта провода с клеммами шуруповёрта. Вы можете придумать свой вариант, если нечего оставить

Важно убедиться, при соединении провода с клеммами аккумулятора шуруповёрта, что нет нигде замыканий, и что оставшиеся два элемента, не соединены между собой. Иначе может сгореть и шуруповёрт и аккумулятор

  Подключив электропровод к аккумулятору, заметьте, какой провод идёт на минус, какой – на плюс. Если провода одного цвета, можно пометить их маркером. Противоположные концы провода (надеюсь нет необходимости описывать такие шаги, как зачистка провода от оболочки), подключаем к вилке, обязательно отметив на корпусе полярность.

  Я использовал на эту часть шуруповёрта, более длинный провод. Это даст возможность работать, не спотыкаясь об автомобильный аккумулятор, на некотором удалении. Второй кусок электропровода, достаточно оставить в пределах 1 – 2 метра

Прикручиваем концы короткого провода к аккумулятору, осторожно, чтобы не перемкнулись противоположные части провода. Поэтому, лучше сначала присоединить розетку, а затем уже к авто-аккумулятору

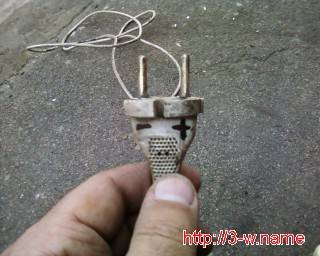

  Помечаем полярность на корпусе розетки (я использовал старую переноску).

Ну и, в принципе всё!

  Остаётся только подключить вилку с розеткой, чтобы совпадала полярность, и вставить корпус аккумулятора шуруповёрта, в шуруповёрт.

 Получим вот такой комплект, относительно мобильного аккумуляторного шуруповёрта.

  Остаётся добавить, что шуруповёрты бывают под разный вольтаж: 14, 16, 12 В и другие. Чем ближе к 12 вольтам рабочее напряжение вашего аккумулятора шуруповёрта, тем более эффективно он будет работать. У меня шуруповёрты на 12 и 18 вольт, но крутят оба отлично.

  Такой вариант хорошо подойдёт для применения в своём доме на подворье, и не только. Довольно быстро собирается и разбирается, без особых усилий.

Всего вам наилучшего

Разновидности элементов АКБ

АКБ для шуруповёртов выпускаются одинаковыми блоками у всех производителей. Каждая собрана из нескольких отдельных элементов, соединённых последовательно. Поэтому общее напряжение блока складывается из напряжений отдельных элементов. Значения ёмкости, номинального напряжения и тип применяемого аккумулятора наносятся на каждый элемент.

Рассмотрим типы элементов аккумуляторной батареи для шуруповёрта:

• Ni-Cd, у никель-кадмиевого аккумулятора номинальное напряжение элемента — 1,2 Вольта;
• Ni-MH, никель-металлогидридный элемент напряжением 1,2 Вольта;
• Li-Ion. Литий-ионный, напряжение — 3, 6 Вольта.

Никель-кадмиевый

Но всё же есть и недостатки: довольно высокий саморазряд и не очень большая ёмкость. Такое свойство, как эффект памяти, также считается минусом в эксплуатации элементов питания.

Никель-металлогидридный

Такой тип аккумуляторов менее распространён, чем никель-кадмиевые устройства. Преимуществом таких элементов перед кадмиевыми аккумуляторами считается меньший саморазряд и незначительный эффект памяти. Кроме того, у этих батареек большая ёмкость, что позволяет им выдерживать большее количество циклов заряд-разряд.

Недостатком считается более высокая цена и чувствительность к отрицательным температурам. При длительном хранении в состоянии разряда часть характеристик может утрачиваться.

Литий-ионный

В шуруповёртах этот тип аккумуляторов встречается очень редко. Саморазряд и эффект памяти в литий-ионных элементах отсутствуют, что является преимуществом. Ёмкость намного выше. В несколько раз больше число циклов заряд-разряд, по сравнению со всеми другими типами аккумуляторов. Высокое номинальное напряжение позволило сократить количество элементов в блоке.

Недостаток — цена элемента, которая в три раза выше, чем у обычных батареек. Стоит конечно, отметить, что такой элемент при интенсивном использовании за два года может потерять ёмкость только из-за разложения лития.

Ремонт аккумуляторных батарей шуруповертов

Ремонтные работы  включают в себя восстановление источников питания  или замену банок в аккумуляторе шуруповерта своими руками.

Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:

Разборка корпуса

Корпус батареи состоит из двух  частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда.   При клеевом соединении  необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя  необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.

Определение дефектных банок

Порядок действий для определения дефектных банок:

• элементы внимательно осматриваются;
• выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
• тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах  должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V  в зависимости от модели. Если аккумулятор эксплуатируется долго,  показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.

Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается,  когда температура бочки, на которой установлен термодатчик,  достигнет значения  полного заряда.  Часть элементов при этом могут быть недозаряжены.    Это губительно для никель-кадмиевых батарей, так как  из-за эффекта памяти  после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.

Восстановление элементов

Алгоритм восстановления банок:

• разряженный элемент подключается с соблюдением  полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
• проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.

Существуют и другие способы восстановления работоспособности батарей:

• кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
• добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.

При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.

Сборка аккумулятора

После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:

• элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
• провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их  соприкосновения друг с другом или с полюсами банок;
• при сборке литиевых батарей плату-контроллер  изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы  избежать короткого замыкания в схеме;
• части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией,  или с помощью клея.  Рекомендуется клей-герметик – соединение получается надежное и  герметичное, в при необходимости быстроразъемное.

Выявление неисправных элементов и их замена

Для этого потребуются следующие инструменты:

• отвертка крестовая и плоская;
• мультиметр;
• паяльник;
• олово;
• флюс;
• соляная кислота для пайки.

Порядок ремонта батареи:

1. Зарядка банок до полного заряда.
2. Разборка корпуса.
3. Замер напряжения мультиметром на элементах, поочередно.
4. Выявление элементов с напряжением ниже номинального (номинальное напряжение Ni — Cd элемента 1,2−1,4 вольт, напряжение литиевого элемента 3,6−3,8 вольта).
5. Маркировка выявленных элементов.
6. Сборка корпуса.
7. Работа шуруповертом под нагрузкой до понижения мощности.
8. Разборка корпуса.
9. Замер напряжением на маркированных элементах (напряжение будет ниже чем у других), например, у исправных элементов напряжение станет равным 1,1 В, а у неисправных — 0,8 В и ниже.

Этим способом выявляются неисправные элементы аккумуляторных батарей 12—18 В, которые подлежат замене либо восстановлению.

В Li — Ion батареях, неисправные элементы определяются двумя способами:

1. Заменой схемы управления от другой, подходящей по параметрам батареи, если неисправность выявлена, производится замена.
2. С помощью зарядного устройства с возможностью регулировки напряжения и тока. Напряжение выставляется равным 4 V, ток равным 200 mA. Подключается элемент питания. Если напряжение поднимается до 3,6 V — элемент батареи исправен. Затем проверяются остальные элементы.
