Ендова
Ендовые планки (разжелобки), так же как и металлочерепицу, изготавливают из оцинкованной листовой стали, покрытой слоем полимерного материала. Для качественного обустройства, особенно при не сплошном настиле крыши, лучше приобретать изделия толщиной не меньше 0,7 мм. Ширина детали зависит от длины планки и ширины выстилки и может составлять от 30 до 60 см.
ОБРАТИТЕ ВНИМАНИЕ!
Элементы шириной 30 см рекомендуется использовать в случае, когда длина ендовы составляет не больше 4 м или для обустройства простых скатов
. Оптимальная величина напуска металлочерепицы над планкой составляет 25 см. Это что касается нижней ендовы. Размер же верхней детали не особо важен, так как она используется лишь в качестве декоративного элемента.
Монтаж
ендовых планок включает в себя следующие действия:
- До того как приступать к установке элементов нужно убедиться в целостности гидроизоляционного материала.
- В ендове монтируют сплошную обрешетку из досок, поверх которой настилают гидроизоляцию.
- Крепят кронштейны для системы водостока.
- Устанавливают карнизную планку.
- Монтируют листы разжелобка от низа к верху, крепя их кровельными саморезами. Все детали укладывают с нахлестом 20-30 см.
Выступающие края планок срезают, после чего места срезов обрабатывают специальным покрасочным составом.
Ендова на металлочерепицу
Укладывают листы металлочерепицы на смежных по ендове скатах.
Стыки листов при необходимости закрывают верхними ендовыми накладками
. Их укладывают с нахлестом друг на друга не менее 10 см.
ОСТОРОЖНО!
Нельзя вкручивать саморезы ближе, чем на 25 см от оси ендовы
.
Все виды торцевых планок
Требуются доборные комплектующие: карнизные, коньковые элементы, ендова, планка примыкания. Все они изготавливаются из одного и того же материала и играют роль дополнительной защиты от воздействий неблагоприятных факторов окружающей среды, а также исполняют декоративную функцию. Отличаются формой, размером и местом установки.
1. Карнизная планка.
Этот своеобразный отлив с выступающим на нем загибом приходится крепить снизу ската непосредственно к лобовой доске. Длина детали обычно такая же, как у торцевой – 2 м, а параметры иные: 100х70 либо 150х100 мм.
Самый верхний элемент кровли. Он устанавливается по ребру пересечения 2-х скатов, тем самым состыковывая их в одной плоскости. Выпускается как в виде наружного уголка с выполненной отбортовкой на кромках, так и в полукруглой (радиусной), трапециевидной форме. Вынос одного крыла доходит до 150-300 мм. В случае полукруглой панели радиус составляет 90-125 мм. Независимо от формы длина всегда равняется 2 м.
3. Ендова (разжелобок).
Разжелобок – необязательный атрибут черепицы: он необходим лишь тогда, когда крыша предполагает сложную, ломаную конфигурацию. Будучи изогнутой под углом внутрь, ендова укладывается на стыке 2 скатов. Нижний тип детали, оснащенный специальными подгибами на краях, устанавливается до начала монтажа основного настила, а верхний ложится на готовое покрытие. Что касательно размеров, то их длина всегда 2 м, а ширина: 100х100, 145х145, 200х200, 300х300, 115х30х115 мм (фигурный). Наружную планку из металлочерепицы предпочтительно выбирать поуже в сравнении с внутренней (нижней).
4. Планка примыкания.
Данный продольный фрагмент в виде уголка требуется для различных прямоугольных элементов крыши: шахт вентиляции, дымовых труб, парапетов. Его длина равна 2 м. Параметры крыла бывают разными, но чаще это 250˟150 мм.

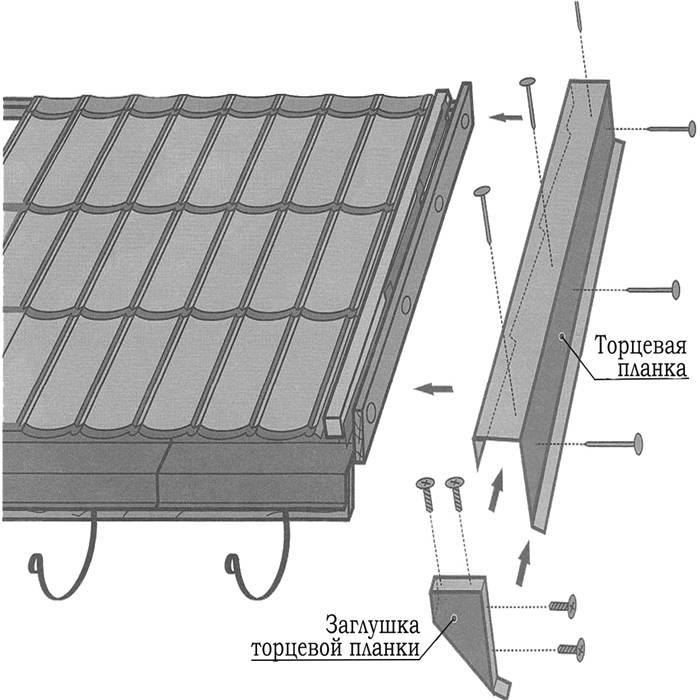

Технология монтажа торцевой планки
Крепить фронтонные панели допускается после того, как скаты крыши будут полностью покрыты листами металлочерепицы. Если не были приглашены профессиональные кровельщики, которые имеют в своем арсенале все необходимые инструменты, то нужно обзавестись:
- шуруповертом (в идеале аккумуляторным) или сетевой дрелью с регулятором крутящего момента, а именно с функцией медленных оборотов;
- ножницами по металлу либо твердосплавной дисковой пилой;
- рулеткой + маркером;
- молотком;
- отверткой с плоским «жалом».
Саморезы для крепежа следует брать такие же, что использовались для кровли из металлочерепицы, то есть конец которых выполнен в виде сверла, а вокруг их шляпки имеется шайба. Вооружившись основными и подручными материалами, теперь предстоит измерить длину торцевых сопряжений ската и высчитать количество цельных панелей. При необходимости последнее изделие подгоняется под нужный размер.
Креплениепо фронтону следует начинать с нижней части, постепенно стремясь вверх. Детали надо укладывать внахлест, захватывая хотя бы 5-6 см. предыдущего элемента
Для улучшения герметизационных свойств в местах сопряжения с листами черепицы крайне важно размещать специальный уплотнитель
По окончании работы должно получиться, что горизонтальная часть планки полностью перекрывает гребень кровли, а вертикальная затворяет доски обрешетки с торцов. Если все сделать и закрепить правильно, то изделие полноценно защитит черепичную конструкцию от негативных атмосферных и климатических воздействий (она прослужит дольше), и придаст ей совершенный эстетичный вид.
Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы
Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.
Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.
Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов
Укладка металлочерепицы: подготовительный этап и проведение расчетов
Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.
Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.
Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.
Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.
В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската
Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов
Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица
В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям
Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов
В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.
Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши
Материалы и инструменты для укладки металлочерепицы своими руками
Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:
- шуруповерт;
- электродрель;
- ножницы для резки металла;
- измерительная рулетка;
- молоток;
- маркер;
- монтажная лента.
Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).
Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта
Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.
Монтаж
Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:
Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест
Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения
Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.
На этом монтаж торцовых досок закончен
Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта
В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.
Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.
Видео по теме:
https://youtube.com/watch?v=Q8fxtVZ0cFs
Технология монтажа
Установка планок примыкания достаточно простой процесс, который требует тщательного следования инструкциям и точности. Для гидроизоляции мет проходов труб чрез поверхность крыши из металлической черепицы и профнастила используют конструкцию, которая имеет 2 части – нижнюю и верхнюю.
Процесс установки выполняется в следующей очередности:
- Перед укладкой кровельного материала устанавливают внутренний фактор, состоящий из 4 отдельных уголков.
- Сначала оформляется верхний край примыкания, то есть планка, расположенная под трубой. Затем с помощью саморезов внахлест фиксируют торцевые планки. В последнюю очередь устанавливается деталь, расположенная над трубой, то есть выполняется монтаж нижней планки примыкания кровли.
- Нижними крепежными полочками уголки с помощью саморезов прикрепляются к обрешетке, а верхними прижимаются к вертикальной поверхности трубы или стены.
- Все стыки рекомендуется хорошенько пройти огнестойким герметиком на влагостойкой основе, чтобы улучшить гидроизоляцию.
- После этого происходит укладка кровельного покрытия.
- Когда кровельное покрытие уложено, выполняют монтаж верхнего фартука, также со всех стороны в том же порядке, фиксируя его элементы. Верхние планки примыкания в отличии от нижних представляют собой ровный уголок без загибов краев панки.
Технология монтажа
Как крепить ветровую планку на профнастил – пошаговая инструкция
Для строительства кровли требуется не только листовой материал, но и доборные элементы, позволяющие завершить монтаж (ветровая, карнизная, коньковая планки). Перед тем как крепить ветровую планку на профнастил, рекомендуется проконсультироваться у опытных строителей или изучить инструкции профессионалов.
Для чего это необходимо
Доборные элементы необходимы для защиты кровли и чердака от ветра, воды, снега и проникновения животных, в том числе птиц и летучих мышей. Герметизированная крыша из профнастила позволяет использовать в обустройстве мансарды любые материалы.
Деревянные стропила, обрешётка крыши и потолочное перекрытие будут оставаться сухими в любое время года, что значительно увеличит срок службы всего строения. На чердаке можно круглый год хранить вещи и некоторые продукты, не опасаясь их порчи.
Ветровая планка и другие защитные элементы имеет и декоративное значение. Кровля, построенная в единой цветовой гамме, придаёт строению красивый, эстетичный вид.
Пошаговая инструкция
Монтаж торцевой планки предшествует установке конькового профиля. Работа включает следующие шаги:
Шаг 1. Замеряют длину скатов крыши.
Шаг 2. Делают разметку на торцовой планке и отрезают полотно ножовкой.
Монтаж торцевой планки металлочерепицы – Торцевая планка для металлочерепицы: как правильно выбрать ? характеристика и основные виды и монтаж — Мини гостиница «Отель А»Торцевая планка для профнастила: размеры и порядок монтажа, материал изготовленияПланка торцевая для металлочерепицы: назначение и порядок установкиВетровая планка для металлочерепицы: размеры и установка ветровой планки на металлочерепицу двускатной крышиКак выбрать торцевую планку для металлочерепицы? Характеристика и основные виды и Монтаж +ВидеоПланка торцевая для металлочерепицы: назначение и порядок установки
Шаг 3. На конце, обращённом книзу, делают косой пропил с «козырьком».
Шаг 4. По внутренней стороне, которая будет прилегать к профлисту, приклеивают уплотнительную ленту.
Шаг 5. Планку укладывают на место монтажа и крепят саморезами (с шагом 30–50 см).
Шаг 6. В своде крыши срезы торцовых планок накрывают коньковым профилем. В соединении используют уплотнитель.
Шаг 7. Все стыки и швы желательно покрасить краской или заполнить их прозрачным силиконовым герметиком.
Если в месте встречи торцевой и карнизной планок образовались зазоры, их закрывают, вырезая кусочки одного профиля и загибая другой. Или делают металлические вставки из обрезков.
Ветровую планку не всегда можно крепит прямо на обрешётку. При большой ветровой нагрузке или особенностях конструкции сначала крепят ветровую доску, а на неё — торцевые планки.
Ветровую планку нужной конфигурации можно не покупать, а заказать на предприятии, занимающемся резкой металла. Такой профиль обойдётся дешевле, а по качеству не будет отличаться от заводского.
Установка досок
Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:
- Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
- Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5−10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.
Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.
Выбор и использование крепежных элементов
Обшивка свесов кровли производится с соблюдением важного правила: верхняя часть ветровых планок, которая контактирует с полотнами профнастила, крепится с помощью коньковых саморезов, а нижняя — с помощью кровельных. Монтаж профнастила осуществляется с помощью саморезов с прокладкой ЭПДМ. Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала
Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала.
Три основных вида этих саморезов:
- Для крепежа профнастила, который будет эксплуатироваться в условиях интенсивных ветровых нагрузок (кровельные).
- Для крепления к деревянному основанию.
- Для установки коньковых «доборников» (коньковые).
Последние в приведенном списке — самые длинные и тонкие, что требуется для надежного закрепления планки, когда высота волны черепицы и толщина досок обрешетки значительная. Поэтому верхняя панель торцевых реек крепится коньковыми саморезами. Шляпки перечисленных крепежных элементов должны быть того же цвета, что и сама металлическая черепица. Так не будут заметны места креплений.
Длина саморезов выбирается в зависимости от особенностей главного кровельного материала и толщины реек обрешетки. Рекомендуется выбрать кровельные саморезы 28-миллиметровой длины (для боковых креплений) и карнизные крепежные элементы длиной 80 мм.
Важно соблюдение рекомендованных производителем металлической черепицы правил монтажа всех комплектующих. Насчет ветровых планок можно сказать, что шаг между элементами крепежа должен быть не меньше 40 см и не больше 50 см. В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли
В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли.
https://youtube.com/watch?v=mkmgxSW1f2w
https://youtube.com/watch?v=lPQljxyF7Mo
Что такое ветровая планка и ее характеристики
Срок эксплуатации кровли напрямую зависит от того, насколько надежно защищены ее боковые срезы (торцы). Эту задачу выполняют длинные и достаточно узкие планки: ветровые. Сечение этих элементов может быть разным и зависит от типа профнастила, ширины и высоты его волн. Основные отличия планок разного вида заключаются в наличии изгибов различной конфигурации, предназначенных для крепления доборного элемента к кровле.
Но в любом случае ветровая планка представляет собой панель, изогнутую под прямым углом. Стандартная длина изделия – 2 м. Ширина боковых панелей варьируется в пределах 40х60 мм – 90х300 мм. Узкие планки используются для обшивки кровли из относительно плоского профнастила, с минимальной глубиной волн.
Виды ветровых планок для металлочерепицы и профнастила
Ветровая планка может называться иначе: торцевая, фронтальная или фронтонная. Эти фасонные элементы также могут называть не «планками», а «рейками» или «досками». У одних производителей профнастила можно встретить одно название комплектующих, у других – другое. Но функции и типоразмеры изделий всегда одинаковые. Цветовая гамма тоже идентична. Наиболее популярны цвета: синий, вишневый, коричневый, зеленый. Ветровая планка должна быть окрашена в тон основного кровельного материала: профнастила или металлочерепицы.
Виды покрытий ветровых планок
Доборные элементы для облицовки кровли изготавливают из того же материала, что и профнастил: оцинкованного металла. Защитное покрытие комплектующих тоже идентично. Оно может быть следующих видов:
- полиэстеровое (состоящее из полимеров на основе органики);
- пураловое;
- пластизоловое;
- содержащее поливинилфториды и акриловые смолы: PVDF.
Последнее является наиболее надежным, так как обладает устойчивостью к механическому воздействию, грязеотталкивающей способностью, устойчивостью к воздействию ультрафиолета. Рекомендуется приобретать доборные элементы от того же производителя, что и основной материал. В этом случае гарантированы идеальное сочетание цветовой гаммы и точность соединений всех комплектующих.
Схемы обрешетки основных узлов крыши
С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.
Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.
Выделим основные узлы и разберемся в технологии их изготовления:
| Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции. | |
| В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки. | |
| Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки. | |
| В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм). | |
| На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка. |
Установка карнизного элемента
Крепление капельника выполняют после монтажа лобовой доски, так как именно к ней будут фиксироваться планки. Кроме этого, должны быть уже установлены крюки для желобов водосточной системы.
Процесс монтажа состоит из следующих шагов:
- Крепление капельника выполняют до укладки металлочерепицы, начиная от угла здания. Планку прикручивают саморезами или прибивают гвоздями к лобовой доске шагом 300 мм. Нижняя полка капельника, то есть его свес должен попадать в углубление крюка, куда будет уложен желоб водостока;
- Все последующие элементы укладывают внахлест 50 мм. Для капельников этот показатель специалисты рекомендуют, вообще, увеличивать до 70 мм.
Как монтируются доборы
Монтаж доборных элементов дело не хитрое, здесь главное не ошибиться в том, что и куда прибивать, поэтому рядом с каждой схемой я поместил подробную инструкцию.
Как крепить карнизную пластину
Карнизная планка монтируется непосредственно под кровельным материалом.
- Крепление карнизной пластины осуществляется после того как полностью смонтирована стропильная система крыши, поверх стропил набита обрешетка и установлена лобовая доска;
- На этот момент капельник и лобовая пластина, прикрывающая лобовую доску, уже должны быть установлены и полностью затеплены;
- Если подвесные крюки, на которые монтируются водосточные желоба, планируется крепить к стропильным ногам, то они также должны быть установлены;
- Исключение составляют только модели водосточных подвесов, которые крепятся непосредственно к лобовой доске, их можно закрепить уже после обустройства кровли;
Схема обустройства края крыши.
Сама пластина прибивается поверх крайней горизонтальной доски обрешетки
Не столь важно будете вы прибивать ее гвоздями или прикручивать саморезами, в любом случае шаг фиксации порядка 300 мм; Но полоса довольно широкая, поэтому прибивается она двумя рядами гвоздей, между собой эти ряды должны располагаться со смещением, то есть, гвозди бьются в шахматном порядке; После установки данной конструкции можно приступать к монтажу крыши из металлочерепицы или профлиста. Линейка сегментов прибивается к обрешетке внахлест
Линейка сегментов прибивается к обрешетке внахлест.
Устанавливаем торцевую планку

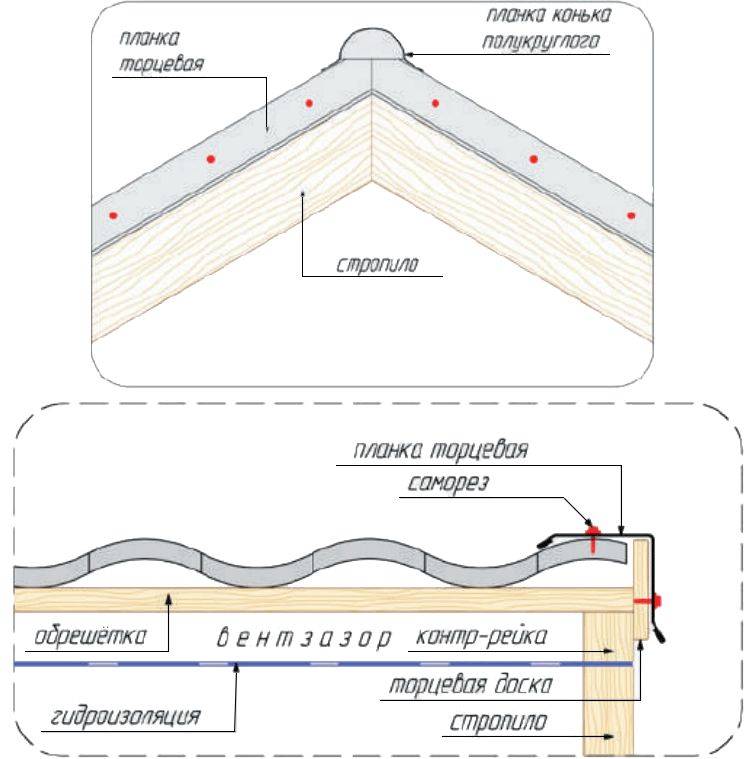

Монтаж торцевых накладок осуществляется после того как металлическая кровля уложена и торцевая фронтонная доска прибита. Разницы между торцевыми накладками под металлочерепицу и профлист нет никакой, монтируются они также одинаково.
Схема монтажа торцевой фронтонной накладки на металлочерепицу.
- Конструкция имеет Г-образную форму и горизонтальная ее часть прикручивается поверх крайней волны крыши;
- Саморезы положено вкручивать в верхнюю часть волны и располагаются они с шагом 300–500 мм;
- Вертикальная часть накладки крепится аналогично, только прикручивается к ветровой доске;
- Сегменты торцевой накладки монтируются снизу вверх и перекрывают друг друга примерно на 100 мм. В процессе монтажа нахлест между сегментами обязательно промазывается герметикам.
Схема установки торцевой накладки на крышу из профнастила.
Устанавливаем коньковую планку
- Монтаж сегментов коньковой накладки начинается от края крыши. Первый сегмент должен выходить за пределы крыши примерно на 20–30 мм. После установки он сразу закрывается торцевой заглушкой;
- Сегменты прикручиваются саморезами с прессшайбой в верхнюю часть волны кровельного материала. По правилам положено крепить пластину в каждую волну, но зачастую мастера фиксируют ее через волну, что также не считается слишком большой ошибкой;
- Если модель прямая, то нахлест между сегментами составляет 100 мм. В полукруглых моделях соединение осуществляется по поперечной линии штамповки. Но в обоих случаях соединение промазывается герметикам;
- Крайняя накладка обрезается по длине и на нее устанавливается аналогичная торцевая заглушка.
Схема обустройства коньковой конструкции.
Узлы примыкания
Узлы примыкания монтируются 2 способами, и выбор способа зависит от места установки конструкции:
- Если мы имеем дело с соединением двух плоскостей крыши, то верхняя часть вставки должна заходить под кровельный материал верхнего сектора и крепиться насквозь через лист в нижнюю часть волны, а нижняя часть планки накладывается поверх нижнего сектора и крепится в верхнюю часть волны;
- Если обустраивается примыкание к стене, то в стене болгаркой предварительно прорезается паз глубиной 20 – 30 мм. В этот паз вставляется верхний край вставки и заливается герметикам. Дальше вставка прикручивается к стене и через кровлю к обрешетке.
Схема обустройства примыкания в зависимости от места их установки.
https://youtube.com/watch?v=Sh50RsQgl6w
https://youtube.com/watch?v=jsCCWZUTSjA
Торцевая планка для металлочерепицы: размеры и монтаж

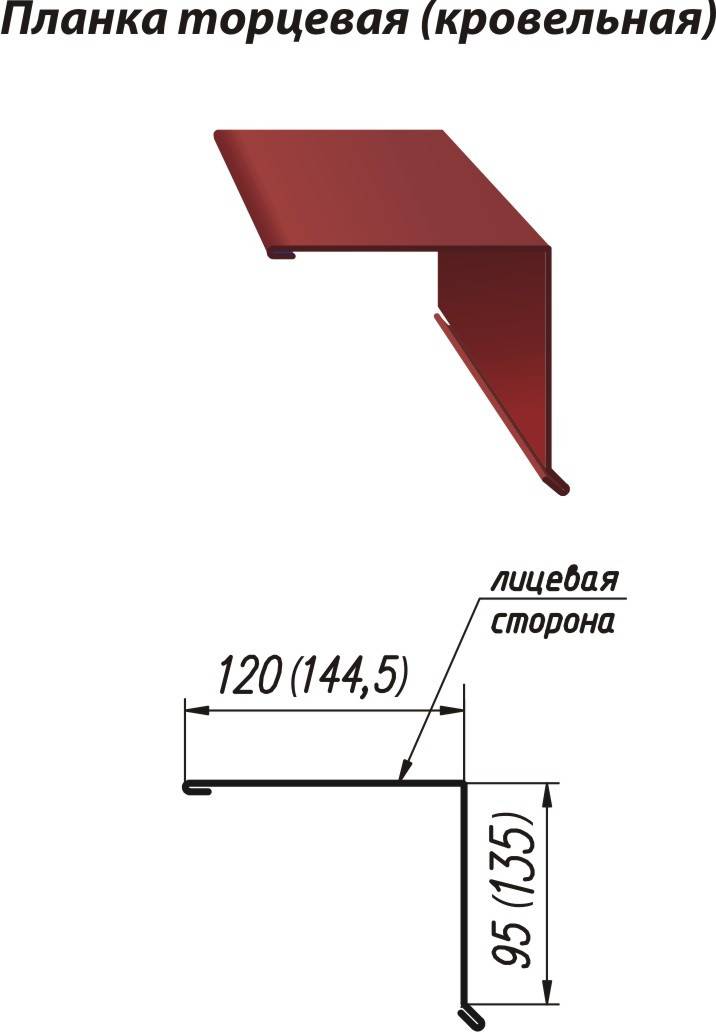

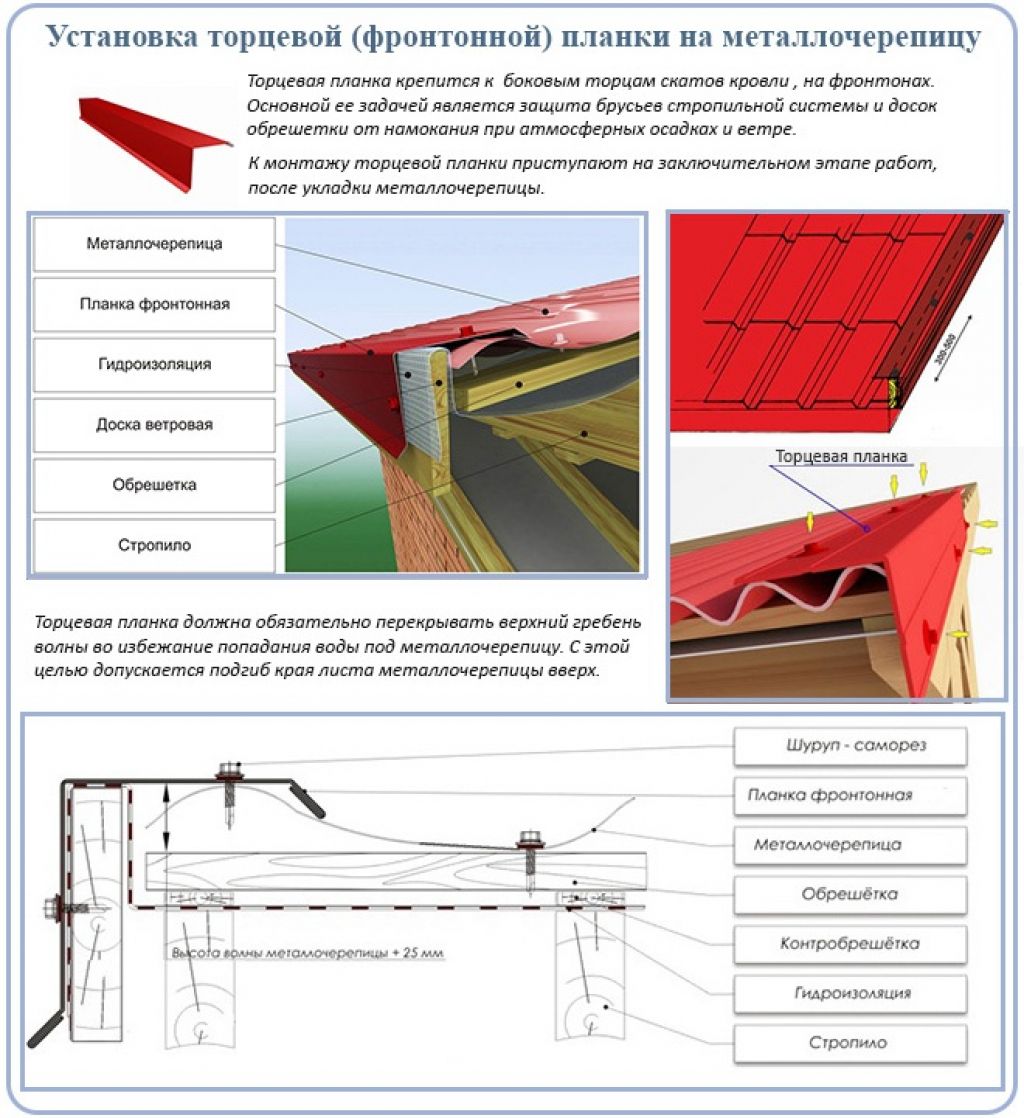

Торцевая, или фронтонная планка для металлочерепицы крепится к ветровой доске и служит для защиты фронтонного свеса скатной кровли от дождя, ветра и снега. Кроме того, она имеет и эстетическую функцию, прикрывая от взгляда край кровельных листов, обрешетку и стропила.
Правильное крепление торцевой планки металлочерепицы позволит существенно продлить срок службы крыши и повысить ее герметичность.
Конструкция и назначение
Торцевая планка для металлочерепицы производится из того же материала, что и основной кровельный лист. Это оцинкованный тонколистовой прокат, покрытый грунтом, краской и защитным полимерным слоем. Она подбирается под цвет металлочерепицы, поэтому лучше покупать кровельный лист и доборные элементы от одного производителя.
Планка представляет собой продолговатый лист металла, согнутый вдоль длинной стороны. Края его отбортованы, на верхней и нижней кромке отогнуты небольшие юбки, отводящие воду от стены.
Основная функция фронтонной планки – закрыть подкровельное пространство с торца ската от воздействия атмосферных явлений. Ветер, задувая под профиль, создает подъемную силу и постепенно расшатывает крепление листов. Свободная циркуляция воздуха также повышает уровень тепловых потерь. Дождь и снег, попадающий под листы при сильном боковом ветре, повышает влажность и создает условия для гниения и возникновения плесени.
Кроме защитной, торцевая планка для металлочерепицы несет и эстетическую функцию. Она закрывает от взгляда неприглядные внутренности фронтона: изнанку листов, доски обрешетки и мембраны гидроизоляции. Торцу кровли придается завершенность и четкие линии.
Установка торцевой планки на металлочерепицу необходима в любом климате. Без нее сокращается срок службы кровли, в линия торца выглядит неаккуратной.
Размеры торцевой планки
Большинство производителей выпускают элементы стандартных размеров:
- толщина листа: 0,4-0,6 мм,
- длина: 2000 мм,
- ширина: 60-150 мм
- высота: 40-90 мм,
- длина юбки: 18 мм
- угол верхней юбки: 135 о ,
- угол нижней юбки: 45 о .
При желании можно заказать у производителя планку торцевую и по индивидуальным размерам.
Монтаж торцевой планки на металлочерепицу
Как установить торцевую планку?
Установка начинается на этапе проектирования. Нужно предусмотреть короб подшивки свеса и фронтонную доску, к которой и будет крепиться элемент. Торцы досок обрешетки должны быть выровнены, и к ним закреплена фронтонная доска. Как правильно подойти к процессу? Действовать нужно в такой последовательности:
- монтаж торцевой доски металлочерепицы и подшивка свеса,
- установка металлочерепицы (кроме конька),
- монтаж торцевой планки металлочерепицы.
Начинают его с нижнего среза ската. Первый элемент тщательно выравнивают относительно кромки фронтона. Как крепить деталь? На одну сторону планки достаточно 4-5 кровельных саморезов. Они завинчиваются в волну металлочерепицы, а боковая поверхность крепится к фронтонной доске.
Важно! Следует использовать шуруповерт с регулируемым крутящим моментом. Перетянутые саморезы будут деформировать лист, а недотянутые позволят ему хлопать на ветру. Это может привести к отрыву детали и ее падению
Это может привести к отрыву детали и ее падению.
Далее вдоль кромки изделия натягивают разметочный шнур до конька крыши. Ориентируясь на него, крепится следующий элемент с нахлестом в 10-15 см, в зависимости от угла уклона ската. Последняя деталь обрезается по размеру так, чтобы сформировать коньковый узел. В случае прямого конька боковая часть планки будет играть роль торцевой заглушки. Для полукруглого или фигурного конька применяется специальная заглушка.
Установка торцевой планки на металлочерепицу – относительно несложная работа. Она вполне по плечу домашнему мастеру, владеющему общестроительными навыками
В ее ходе важно соблюдать аккуратность, ставить элементы, ориентируясь по разметочному шнуру и не допускать перекоса деталей. Тогда кровля из металлочерепицы будет служить долго и надежно. При работе на кровле необходимо соблюдать правила техники безопасности, использовать исправные лестницы, страховочный пояс, каску и нескользящую обувь
При работе на кровле необходимо соблюдать правила техники безопасности, использовать исправные лестницы, страховочный пояс, каску и нескользящую обувь.
Теги: #Как крепится ветровая планка
