Как выбрать трехфазный электросчетчик – многотарифный или однотарифный

Технические характеристики

При выборе счетчика электроэнергии покупатель должен знать, что в зависимости от принципа действия контрольного оборудования, они разделены на два типа: индукционные и электронные. Индукционные устройства. Это механический агрегат, в котором находятся две катушки (напряжения и тока). Во время работы возникает магнитное поле, которое вращает диск. А диск, в свою очередь, приводит в движение шкалу со значениями для подсчета объема полученной электроэнергии.

Электронные устройства. Работа такого оборудования основывается на прямом измерении силы тока на линии и напряжения. Шкала данного счетчика имеет электронный вид, и способна сохранять значения в памяти. К преимуществам относят малые габариты. Устройство может осуществлять ведение одно- и двухтарифного учета. Также его можно встраивать в автоматизированную систему для коммерческого учета электроэнергии, благодаря доступному простому интерфейсу счетчика. Цифровые значения позволяют более точно считывать информацию. Однако они имеют меньший срок гарантии, и не столь надежны как индукционный тип устройств.

В паспорте конкретной модели счетчика электроэнергии указываются все технические характеристики, которыми он обладает – допустимая температура при эксплуатации, для какого типа электрической линии предназначен, номинальное напряжение и сила тока, вес, габариты, схема подключения, срок службы, класс точности, а также другие параметры, которые имеют отношение к установке.

Счетчики электроэнергии обычно рассчитываются для подключения отдельно на однофазную и трехфазную линию. Это влияет на номинальную силу тока, которая может проходить через прибор. Так для однофазных счетчиков допустимая сила тока находится в диапазоне от 5 до 60 ампер, а для трехфазных от 50 до 100 ампер с трансформатором подключения до 100 А.

Так как в частных жилых домах и многоэтажках нагрузка в 100 А редкость, то установка трансформаторных трехфазных счетчиков производится не часто. Номинальное напряжение для однофазных устройств составляет стандартные 220 вольт, а для трехфазных линий – 380 вольт. Когда нужно выбрать счетчик электроэнергии для бытовых потребителей, следует самостоятельно рассчитать суммарную мощность всего оборудования, которое может подключаться одновременно.

В среднем это значение составляет до 5 000 ватт. Для такой мощности нужен прибор с номиналом до 40 ампер

Инструкция по установке

Прежде всего, нужно составить калькуляцию, где будет учтено не только общее количество потребления электричества, но ее структура (какая доля приходится на те приборы, основную загрузку которых можно перенести на другое время суток).

Если согласно расчетам очевиден смысл установки многотарифного устройства, можно приступать к следующим процедурам:

Составляется заявление о замене электросчетчика в РЭС по месту жительства. В заявлении указывается адрес, телефон для связи, способ оплаты.
Подписывается договор о переходе на платные индивидуальные услуги и об установке многотарифного счетчика.
Оплачивается предоставленный счет за услуги.
Вступает в силу новая тарифная система.

Следует заметить, что покупать электросчетчик следует еще до подписания договора о переходе на индивидуальные услуги. После вступления в силу новых тарифов счетчик устанавливается, на прибор наносятся пломбы, снимать которые имеет право только представитель энергосбытовой организации.

Двухтарифный счетчик электроэнергии

Расчет для Москвы

Начальные данные для Москвы:

Тариф на электроэнергию ночная зона (с 23:00 до 7:00) – 1,15 рублей/кВт*ч
Тариф на электроэнергию дневная зона (с 7:00 до 23:00) – 4,34 рублей/кВт*ч
Потребление днем – 200 кВт/месяц (все электроприборы которые нельзя перенести на работу ночью)
Потребление ночью – 100 кВт/месяц (обогреватели, бойлер, стиральная машинка, частично холодильник, посудомоечная машина и т.д.)
Общее потребление осталось прежним – 300 кВт/месяц (все электроприборы)

Получается: 100 кВт/месяц * 1,15 рублей/кВт*ч + 200 кВт/месяц * 4,34 рублей/кВт*ч= 983 рубля/месяц

Расчет для Новосибирска

Начальные данные для Новосибирска:

Тариф на электроэнергию ночная зона (с 23:00 до 7:00) – 1,91 рублей/кВт*ч
Тариф на электроэнергию дневная зона (с 7:00 до 23:00) – 2,78 рублей/кВт*ч
Потребление днем – 200 кВт/месяц (все электроприборы которые нельзя перенести на работу ночью)
Потребление ночью – 100 кВт/месяц (обогреватели, бойлер, стиральная машинка, частично холодильник, посудомоечная машина и т.д.)
Общее потребление осталось прежним – 300 кВт/месяц (все электроприборы)

Получается: 100 кВт/месяц * 1,91 рублей/кВт*ч + 200 кВт/месяц * 2,78 рублей/кВт*ч= 747 рубля/месяц

По току

Теперь давайте обратимся к такому документу, как ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний».

Даны следующие определения:

п. 3.5.1.2 базовый ток Значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением.

п. 3.5.1.3 номинальный ток (IНОМ): Значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора.

п. 3.5.2 максимальный ток (IМАКС): Наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в настоящем стандарте.

Итак, после того как Вы определились с количеством фаз, нужно выбрать подходящий счетчик по току. На его лицевой панели обычно указывается две цифры, говорящие о токе. Они указываются либо через дефис, либо одна из них в скобках.

Например, среди однофазных счетчиков наиболее распространены модели на 5-60 А или 5(60) А – это одно и то же. Здесь 60 А – это и есть максимальный ток, а 5 – базовый.

Максимальный ток должен быть больше чем ток, который потребляет объект. Например, ваш дом или квартира. Необходимо проверить, что написано на вводном автоматическом выключателе, а именно его номинал.

Эта информация указывается на автомате цифрами и буквой, которая обозначает класс время-токовой характеристики. Допустим, что на автомате написано C16, значит, его номинальный ток 16 А, а время-токовая характеристика «С».

Отличия

Принципиальная разница между однотарифными и двухтарифными счетчиками электроэнергии, по сути, видна из самого определения. Но этого мало.

Многим пользователям принципиально важно перед покупкой понять, чем отличается многотарифный счетчик от однотарифного, какой счетчик выбрать будет правильнее, исходя из условий пользования энергоресурсом. И это абсолютно рациональная позиция, ведь знание любого характера – это мощный инструмент, благодаря которому можно получить желаемое и не переживать об упущенных возможностях. Именно поэтому действительно важно узнать об особенностях разных моделей учетных устройств перед тем, как купить одно из них

Именно поэтому действительно важно узнать об особенностях разных моделей учетных устройств перед тем, как купить одно из них

И это абсолютно рациональная позиция, ведь знание любого характера – это мощный инструмент, благодаря которому можно получить желаемое и не переживать об упущенных возможностях

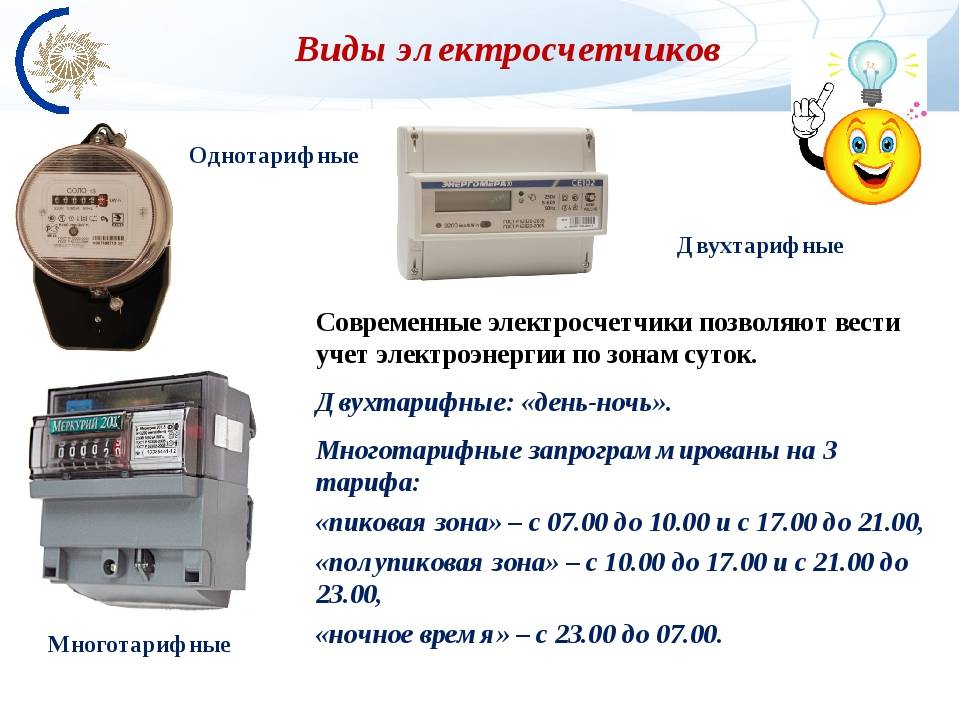

Виды счетчиков электроэнергии

Все счетчики электроэнергии подразделяются на несколько основных категорий. В первую очередь они могут быть механическими (индукционными) и электронными.

Механический электросчетчик является классическим и применяется до сих пор в зданиях старой постройки. Эти приборы считаются надежными, долговечными и недорогими. Однако такие счетчики обладают низким классом точности, что нередко является причиной переплат.
Электронные устройства отличаются многофункциональностью, могут вести учет сразу по нескольким тарифам. Они очень компактные и занимают мало места в электрическом щитке. Они значительно дороже механических моделей и служат не так долго. По этим причинам многие потребители не спешат переходить на электронные приборы учета.

Счетчики электроэнергии могут быть одно- или многотарифными. В этом случае выбор устройства зависит от многих факторов. Большое значение имеют районы проживания, количество используемой бытовой техники. Если большинство бытовых процессов выполняется преимущественно в ночное время, лучше всего будет воспользоваться многотарифным счетчиком.

Однофазные или трехфазные электросчетчики используются в зависимости от типа подключенной электропроводки – с одной или тремя фазами. Кроме того, они могут различаться в соответствии с классом точности. Данный параметр является процентной погрешностью прибора учета. В настоящее время рекомендуется использовать устройства, класс точности которых составляет не менее 2,0. От этого напрямую зависит экономия или перерасход денежных средств.

Не менее важна такая характеристика, как мощность. Она выбирается на основании расчетных данных о среднесуточной мощности, потребляемой электроприборами. Также следует учитывать способ крепления и условия применения в каждом конкретном случае.

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Выбор наиболее подходящего электросчетчика для вашей квартиры – важный момент. От него зависит и срок службы прибора, и экономия ваших денег. Кроме того, электросчетчики устанавливают на длительный срок, обычно от десяти лет, поэтому следует ответственно подойти к выбору, чтобы в будущем избежать проблем.

Виды электросчетчиков

В первую очередь определимся какие счетчики выпускаются на сегодняшний день и чем они отличаются друг от друга.

механические или индукционные
электронные

Механические стояли и стоят во многих квартирах еще со времен Советского Союза. Это всем известные дисковые счетчики.

Основные их преимущества:

долговечность. Спокойно может отработать 15 лет и более. При этом перенося всевозможные аварийные режимы (повышенное напряжение, токи КЗ).
низкая стоимость
высокая надежность

В то же время они имеет один существенный недостаток – большая погрешность. Причем она может играть как в вашу сторону (счетчик не доматывает), так и против вас (у счетчика большой самоход). К примеру, после короткого замыкания может произойти межвитковое повреждение в катушке. Вы об этом даже не будете знать, а счетчик с каждым оборотом будет наматывать вам лишние киловатты. Кроме того, они не рассчитаны для установки в не отапливаемых помещениях и на улице.

У электронных же приборов масса преимуществ:

разнообразные функции – счетчик показывает ток, напряжение, время, частоту и т.д.
многотарифность
компактность
низкая погрешность учета
широкий диапазон работы при отрицательных температурах

Недостаток – более высокая цена и меньший срок работы. Если ваша сеть не защищена должным образом от перепадов напряжения и коротких замыканий, выход из строя такого девайса дело времени.

По типу подключения

Если Вам нужен прибор учета электроэнергии для предприятия, магазина или другого объекта, где предполагается большая нагрузка, то нужно знать, что по типу подключения счетчики бывают:

– Прямого включения.

Они установлены в большинстве квартир и домов. К ним просто подключается вводной кабель, а к выходным клеммам подключается нагрузка, на практике – групповые автоматы электрощита.

– Трансформаторного включения.

Устанавливаются в случае высокой нагрузки, когда реальный ток нагрузки превышает номинальный ток счетчика. Согласование потребляемого тока с допустимым для прибора учета осуществляется с помощью трансформаторов тока (ТТ). Для последних, потребляемый ток является первичным током, а вторичный ток – подается на счетчик. Иными словами – коэффициент трансформации 100/10, означает, что если, к примеру, нагрузка потребляет 100 А, то через счетчик будет проходить вторичный ток в 10 А.

Как узнать, выгодно ли вам брать счетчик с двумя тарифами?

Чтобы сочетать комфортную жизнь и невысокую оплату за свет не нужно подстраиваться под счетчик. Достаточно выбрать устройство под ваши нужды. Чтобы понять, выгодно ли ставить двухтарифный электросчетчик именно вам, необходимо совершить три этапа:

Рассчитать, при каком соотношении ночного и дневного расхода электричества (при расчете по двум тарифным планам) платеж будет равен тому, что считается в одну ставку (при одном тарифе);
Посчитать средний фактический расход электричества ночью и днем;
Сравнить фактическое отношение ночного расхода к дневному с тем, что было подсчитано в пункте 1.

Если фактическое отношение ночи ко дню меньше расчетного, то иметь электросчетчик с двумя тарифными планами невыгодно. Если они равны – то нет разницы, какое у вас счетное устройство. Выгоду вы заметите только тогда, когда отношение ночи ко дню фактическое больше отношения расчетного.

Определение расчетного отношения

Для этого нужно знать, сколько стоит 1 кВт*час электричества:

При одноставочной оплате (ОО);
Ночью (НО);
Днем (ДО).

Порядок расчета:

Найдите разницу между ОО и НО;
Найдите разницу между ДО и ОО;
Поделите результат действия 1 на результат действия 2;
Прибавьте к результату 3 единицу;
Поделите единицу на результат действия 4;
Умножьте число, полученное после 5 действия, на 100. Это будет расчетное отношение (РО) ночного расхода энергии к дневной, при котором платеж за электричество как минимум не увеличивается при установке двухтарифного счетчика.

Это можно выразить одной формулой, но она сложна:

Пример. ОО – 3,6 рублей за 1 кВт*час, НО – 1,8, а ДО – 3,9 рублей. Находим разность ОО и НО – это 1,8. Затем находим разность ДО и ОО – это 0,3. Теперь делим 1,8 на 0,3. Получим 6. Прибавляем 1 – теперь у нас 7. Делим 1 на 7 и получаем примерно 0,14. А умножая на 100%, получим 14%. Это значит, что ночное потребление энергии у вас должно быть не менее 14% от общего (день + ночь), чтобы установка счетчика с двумя тарифами не ударила вас по карману.

Определение фактического отношения

Теперь нужно узнать, сколько на самом деле вы тратите электроэнергии ночью и днем. Для этого в течение одного месяца каждый день по два раза снимайте показания ровно в 7.00 и 23.00. Затем путем вычитания предпоследнего показания из последнего посчитайте, сколько в среднем вы расходуете днем, а сколько ночью. Данные удобно записывать в таблицу, как на рисунке ниже.

Среднее значение дневного расхода (СЗДР) – это сумма всех дневных показаний, поделенная на количество дней в месяце. Среднее значение ночного расхода (СЗНР)– это сумма всех ночных показаний, тоже поделенная на число суток в месяце.

Фактическое отношение (ФО) ищется по формуле:

Пример из таблицы: СЗДР = 7, а СЗНР = 3. Тогда ФО = 3/(3+7)*100% = 30%.

Сравнение расчетного отношения с фактическим

А как узнать, что эл счетчики однофазные двухтарифные принесут выгоду? Нужно сравнить полученные нами отношения: РО с ФО. Возможно три случая:

РО>ФО. Ваши затраты при установке электросчетчика с двумя тарифами увеличатся. Это вам не надо;
РО=ФО. Затраты останутся прежними. Смысла в переустановке нет;
РО<ФО. Переход на двухтарифную оплату принесет экономическую выгоду.

Пример. У нас РО равен 14%, а ФО – 30%. Это третий случай, который говорит, что двухтарифный электросчетчик поможет нам сэкономить средства при оплате за свет.

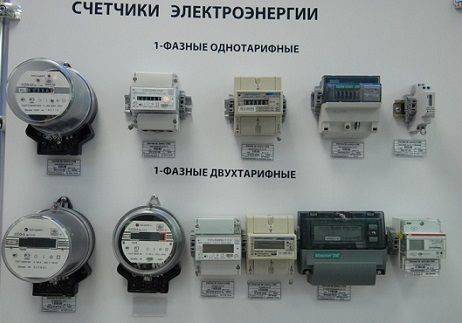

Разновидности электросчетчиков

Для начала рассмотрим (без сильного углубления в тему), какие виды счетчиков бывают, и в чем заключается их отличие. Итак, в первую очередь, приборы для учета электроэнергии разделяются по принципу работы:

Индукционные (электромеханические) – это те «старые добрые» счётчики с вращающимся диском и барабанным циферблатом, которые стояли в каждом советском доме. Несмотря на то, что они считаются устаревшими, их можно встретить в частном доме или квартире по сей день. Конструкция данных устройств позволяет использовать их только для однотарифного учета электроэнергии.
Электронные – компактные современные приборы с более широким функционалом и точными характеристиками. Такой электрический счётчик позволяет проводить многотарифный учет и снимать показания в автоматическом режиме.

Электронные приборы для учета электроэнергии делятся на два типа:

Двухтарифные – для учета потребления в границах двух временных промежутков. К примеру, период с 7 утра до 11 вечера считается по более дорогому «дневному» тарифу, а период с 11 вечера до 7 утра – по выгодному «ночному». Счётчик автоматически записывает потребление этих двух тарифов в разные графы.
Многотарифные – такой электросчетчик работает по тому же принципу, что и предыдущий, но временных периодов тарификации здесь может быть не меньше трёх. Российские поставщики позволяют проводить учет не более, чем по трем тарифам: дороже всего обходится электроэнергия, потребленная в «пиковый» период — с 7 до 10 утра и с 5 до 9 часов вечера; дешевле рассчитывается «полупиковый» период: с 10 утра до 5 дня и с 9 до 11 вечера; а в остальное время (с 11 ночи до 7 утра) — по самому выгодному «ночному» тарифу.

Разновидность устройств

Для начала вкратце разберемся, какие бывают электросчетчики, после чего выясним, какой нужен для дома, квартиры и дачи.

Итак, на сегодняшний день существуют следующие типы приборов учета:

Индукционные (механические) и электронные. Первые являются классикой жанра и используются до сих пор в постройках старого типа. Преимущество индукционных счетчиков электроэнергии в долговечности, надежности и невысокой цене. В то же время основным недостатком считается низкий класс точности, в результате чего Вы можете либо переплачивать лишние деньги, либо недоплачивать. В свою очередь электронные приборы учета многофункциональные, могут быть рассчитаны на несколько тарифов и к тому же лучше тем, что занимают меньше места на вводном щите. Как Вы понимаете, недостатком является более высокая стоимость и меньший срок службы, что и отбивает интерес у покупателей. Выбрать тип счетчика нужно судя по своим материальным возможностям. О том, как работает один и другой вариант, мы рассказывали в статье: https://samelectrik.ru/kak-rabotaet-schetchik-elektroenergii-starogo-i-novogo-obrazca.html.
Однотарифные и многотарифные. Тут уже развелась целая дискуссия среди обладателей счетчиков на два/три тарифа и обычных однотарифных приборов учета. Мы уже рассматривали преимущества двухтарифных счетчиков, где предоставляли как негативные, так и положительные отзывы покупателей. Еще раз повторяем, что рациональность выбора электросчетчика на несколько тарифов зависит от региона проживания и от того, какой бытовой техникой Вы пользуетесь чаще. Если у Вас ночной ритм жизни, лучше выбрать и купить многотарифный счетчик для дома и квартиры.
Однофазный либо трехфазный. Тут все просто и выбор счетчика зависит от вида электроснабжения вашего дома или квартиры) — однофазного или трехфазного.
Класс точности. Данная характеристика показывает процентную погрешность счетчика электроэнергии при учете расхода электроэнергии. На сегодняшний день необходимо применять устройства с классом точности не ниже, чем 2,0 (согласно Постановления Правительства РФ от 04.05.2012 N 442 (ред. от 22.06.2019), см. Правила организации учета электрической энергии на розничных рынках. п. 138). Чем точнее учет, тем меньше вероятность обмануться при оплате «за свет».
Мощность.Еще одна не менее важная характеристика, которую нужно учитывать при выборе счетчика электроэнергии — суммарная электрическая нагрузка (мощность). Рынок электротехнических изделий предлагает счетчики прямого включения в диапазоне токовой нагрузки от 5 до 100А. О том, как определить потребляемую мощность электроприборов, мы рассказывали в отдельной статье.
Способ крепления. Корпус может крепиться либо на DIN-рейку либо болтами.
Условия применения. Существуют устройства, предназначенные для использования только в отапливаемых помещениях, а существуют уличные модели. Счетчики должны эксплуатироваться в тех условиях, которые установлены в паспорте прибора учета.

Краткий видео обзор по выбору электрического счетчика для дома и квартиры:

Есть ли выгода

Использование двухтарифного счетчика позволит полностью возместить затраты на приобретение.

В дальнейшем будет возможность снизить расходы на электроэнергию.

Важным аргументом также является показатель потребления. Чем он выше – тем меньше потребуется времени для возвращения затраченных средств на покупку счетчика.

Это один из самых доступных способов экономии, который не требует капитальных вложений. В сравнении с обычным счетчиком стоимость электронного аналога с возможностью программирования примерно в 2-3 раза выше.

При этом обдуманное использование бытовых приборов позволит практически за год его полностью окупить. В дальнейшем будут лишь меньше регулярные затраты на оплату за электричество.

Возможно, Вам будет также интересна статья о льготах на оплату электроэнергии.

Статью, в которой разъясняется Постановление 442 о замене электросчетчиков, читайте здесь.

Прочитав эту статью, Вы получите информацию о времени действия дневного и ночного тарифов электроэнергии.

На практике активное использование мощных устройств именно в ночное время вполне возможно, среди них:

электрический котел;
водонагреватель;
стиральная машина;
посудомоечная машина;
мелкая бытовая техника (мультиварки, хлебопечки и др.).

Во многих из них присутствует функция отложенного старта. Это позволяет запустить процесс именно в период по сниженному тарифу.

В итоге пища будет приготовлена или белье постирано своевременно, стоимость каждого киловатта – ниже.

За последнее время тарифы повышаются примерно раз в год. Следовательно, возможность получения блага цивилизации по сниженной стоимости возможно с программируемым счетчиком. Еще более эффективным, чем двухтарифный, будет трехтарифный прибор учета.

Стоит учесть: на территории России не везде предусмотрена тарификация более двух зон.Смотрите интересное видео, которое позволит Вам ответить на вопрос, ставить однотарифный или двухтарифный счетчик:Последнее обновление: 04-06-2019

Ранее уже была заметка о том можно ли сэкономить деньги в 2019 году если вместо горячего водоснабжения использовать бойлер (водонагреватель).

В данной заметке вы найдете расчет выгодно ли устанавливать двухтарифный счетчик электроэнергии, окупится ли он и как быстро.
Можете воспользоваться онлайн калькулятором и посчитать удастся ли вам сэкономить деньги если перейдете на другой счетчик.
В каждом регионе (городе) тарифы отличаются, поэтому далее все расчеты будут приведены для Москвы и Новосибирска.
С помощью калькулятора в статье легко сделать перерасчет под себя.

Многотарифный ЖКИ

Меркурий 231АТ-01 относится к классу многотарифных приборов с низкой погрешностью, которая составляет 1%. Модель имеет надежную защиту от метрологических искажений, универсальна в сфере предназначения. Аппарат выдерживает разброс температуры от -40 до 55 С. Тарификация предусматривает 12 сезонов и от 2 до 4 тарифов.

Плюсы:

автономное и АИИС в комплекте режимы функционирования;
16 суточных зон;
накопленное число киловатт передается при помощи IrDА с периодом в 11 месяцев;
нагрузка регулируется через УЗО, диагностика автоматическая;
приятная стоимость, надежность, простота конструкции.

Минусы:

измерение активной энергии;
поверочный интервал – каждые 10 лет.

Виды электросчетчиков

механические или индукционные
электронные

Основные их преимущества:

долговечность. Спокойно может отработать 15 лет и более. При этом перенося всевозможные аварийные режимы (повышенное напряжение, токи КЗ).
низкая стоимость
высокая надежность

У электронных же приборов масса преимуществ:

разнообразные функции – счетчик показывает ток, напряжение, время, частоту и т.д.
многотарифность
компактность
низкая погрешность учета
широкий диапазон работы при отрицательных температурах

Сравнительный анализ

Так какой счетчик выбрать: многотарифный или однотарифный? Что выгоднее? И можно ли использовать многотарифный счетчик как однотарифный прибор?

Давайте-таки подытожим:

Многозонные приборы считаются менее надежными, нежели однотарифные.
За многотарифный счетчик придется заплатить больше при покупке.
Однотарифные приборы устроены проще, соответственно, их эксплуатация тоже не требует заморочек с подгонкой под временной график.
Перевод многотарифных аппаратов на зимнее и летнее время требует денежных и временных трат.
Многозонные счетчики обладают более высоким классом точности (минимизируют показатели погрешности при подсчете израсходованных киловатт).
Многотарифные устройства гораздо выгоднее для жителей больших частных домов или квартир, в которых основное потребление электроэнергии распределяется на ночное время.

Чисто практически использование многотарифного устройства вместо однотарифного вполне возможно. Вопрос в целесообразности: какой смысл переплачивать при покупке за прибор? И к тому же оплата по тарифам за него впоследствии в зависимости от конкретного региона может превзойти однотарифный.

Нужно ли вам это? Вряд ли. Более того, подобную процедуру должен одобрить инспектор энергосбыта, иначе данная установка не будет считаться легальной в случае, если такая модель счетчика отсутствует в списке разрешенных к применению.
