Как сделать сэндвич – дымохода через стену дома своими руками: Пошаговая технология – Обзор

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

• высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
• мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
• материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Сделать самому или заказать?

Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы. Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.

Самостоятельно можно смонтировать дымовую трубу из керамики и сэндвич-труб. Изготовить элементы таких дымопроводов самостоятельно невозможно – зато промышленность выпускает множество модулей, позволяющих собрать трубопровод любой конструкции.

Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен. Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.

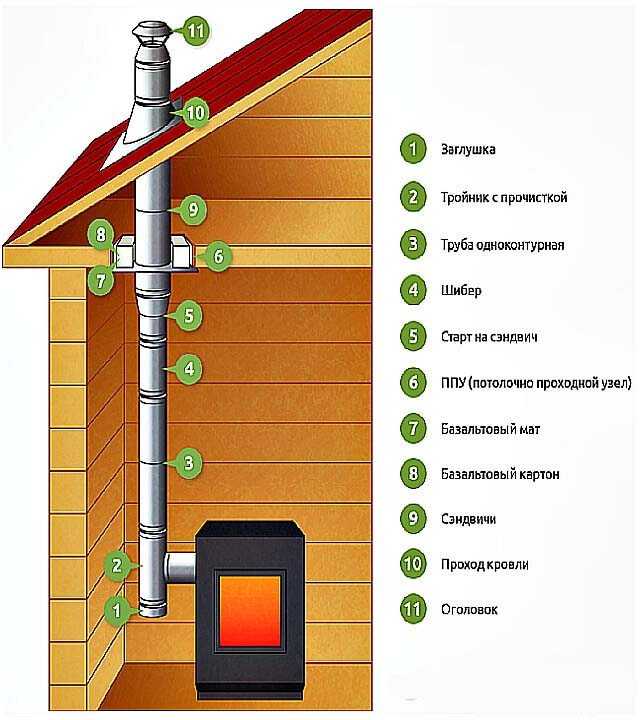

Основные элементы конструкции

Я предлагаю рассмотреть основные элементы конструкции на примере дымохода сэндвич:

• Один из главнейших элементов – трубы. Также нужны тройники – они помогают сделать разветвление дымового канала и подключить дымоход непосредственно к топке отопительного прибора.
• Колено – понадобится, чтобы сделать необходимый изгиб (чаще всего применяются коленья-отводы на 45 и 90 градусов).

Статья по теме: Классическая кухня со столешницей «островом»

• Опорная консоль – собственно, на ней и будет держаться вся конструкция, крепится к стене или к полу. Плюс хомуты – нужны, как крепление-фиксация к стене.
• Ревизионный тройник – для очистки труб от сажи.
• Сборник конденсата.

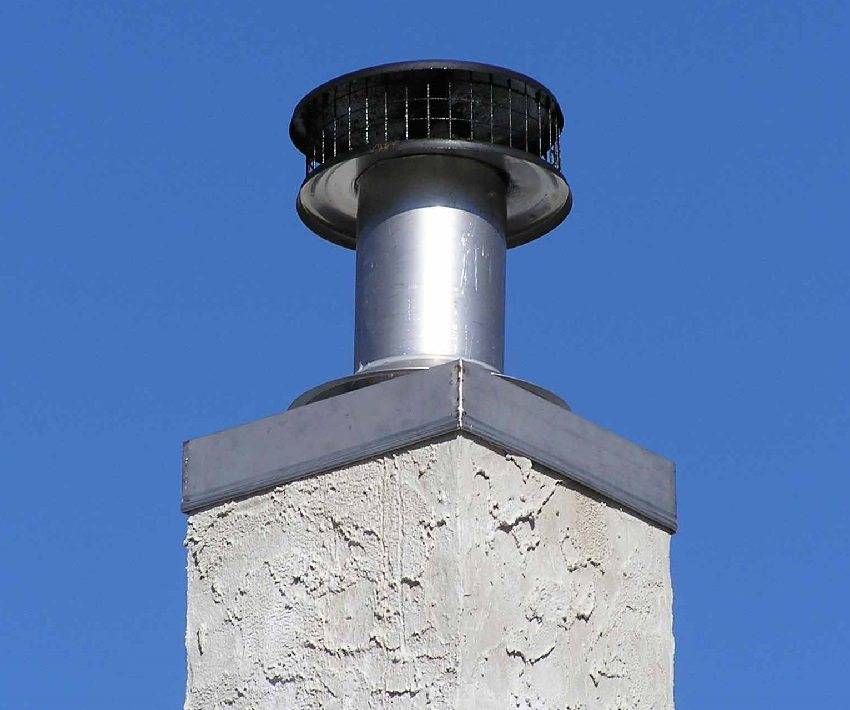

• Устье – завершающий элемент конструкции.

Лучшие сэндвич-дымоходы 2020-2021

• Ferrum;
• Дымок;
• Феникс;
• Вулкан;
• Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

• пригодность для печей на дровах;
• в набор для монтажа входят термоустойчивый герметик и винты;
• для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

• верхняя секция имеет оболочку толщиной 0,5 мм;
• отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

• в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
• малая толщина металла, снижающая ресурс конструкции;
• не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

• для соединения листов использована аргоновая сварка;
• в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
• предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

• для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
• предусмотрен слой базальтовой ваты толщиной 50 мм;
• в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

• высокая цена;
• увеличенный до 0,22 м внешний диаметр;
• участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

• доступны варианты с внешней частью из нержавейки или оцинковки;
• для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

• отсутствуют готовые наборы;
• часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

• простой монтаж за счет использования переходных раструбов;
• в набор входят листы базальтовой ваты для защиты перекрытий;
• трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Где можно купить сэндвич трубы для дымохода

Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.

Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.

Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.

Дымоход из нержавеющей стали

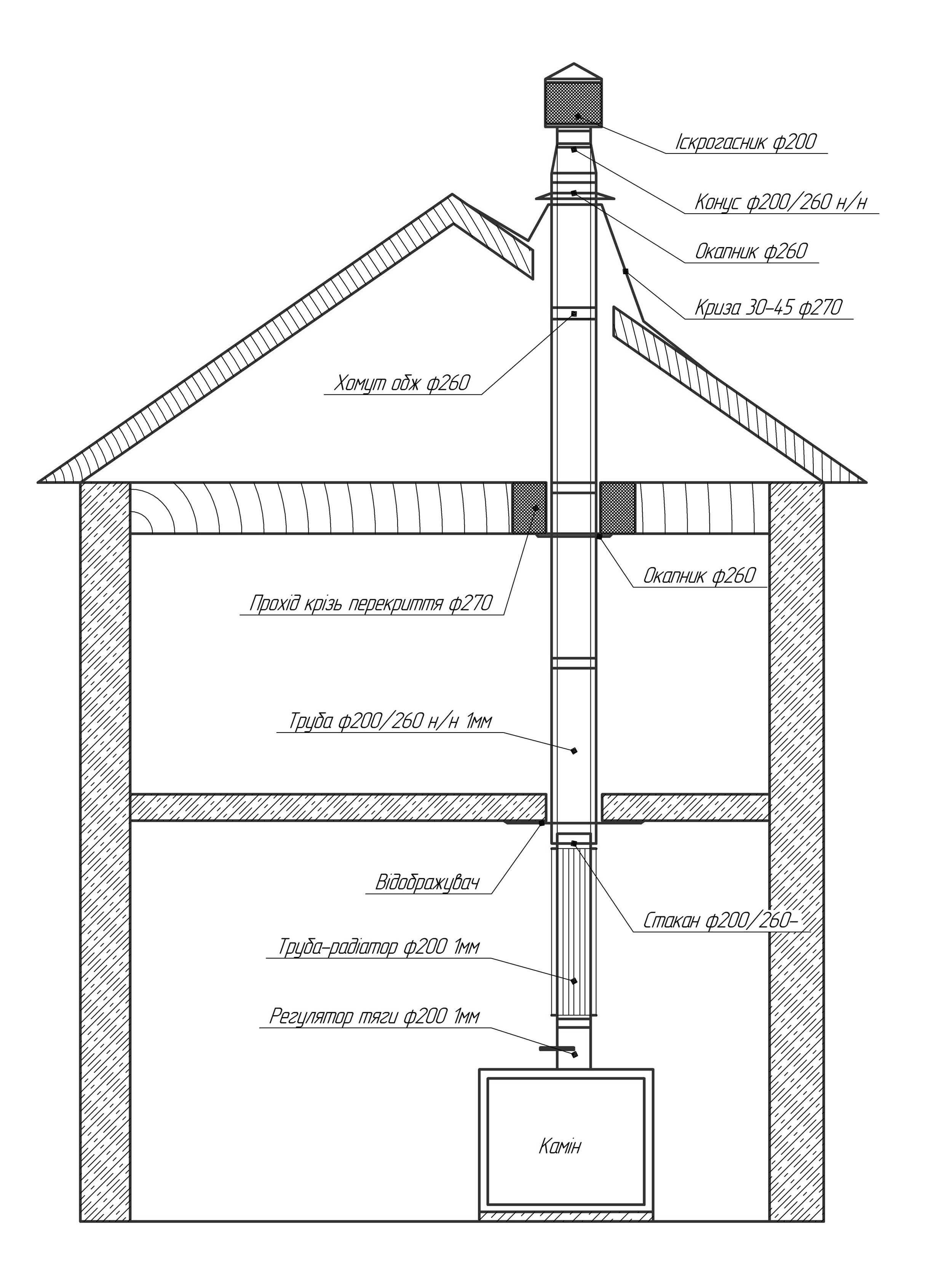

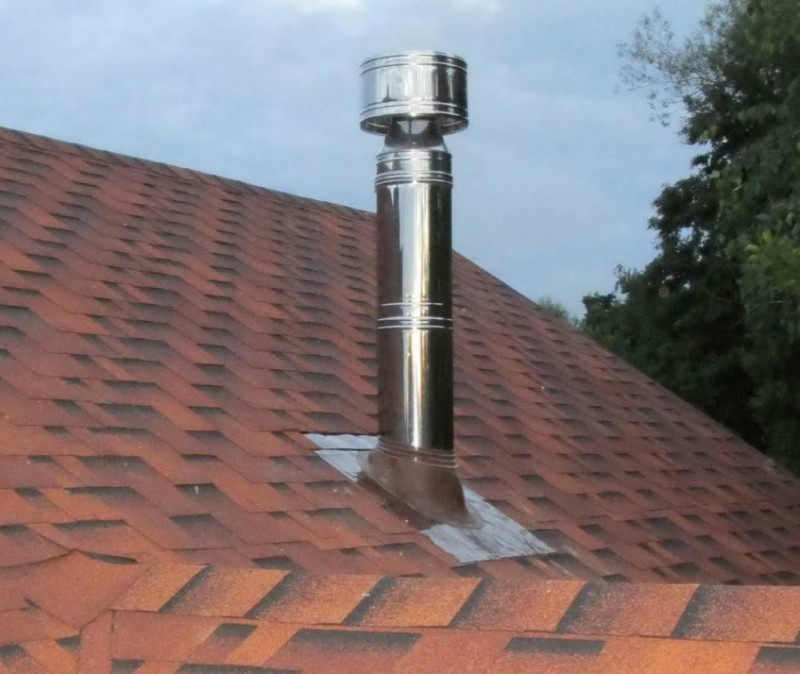

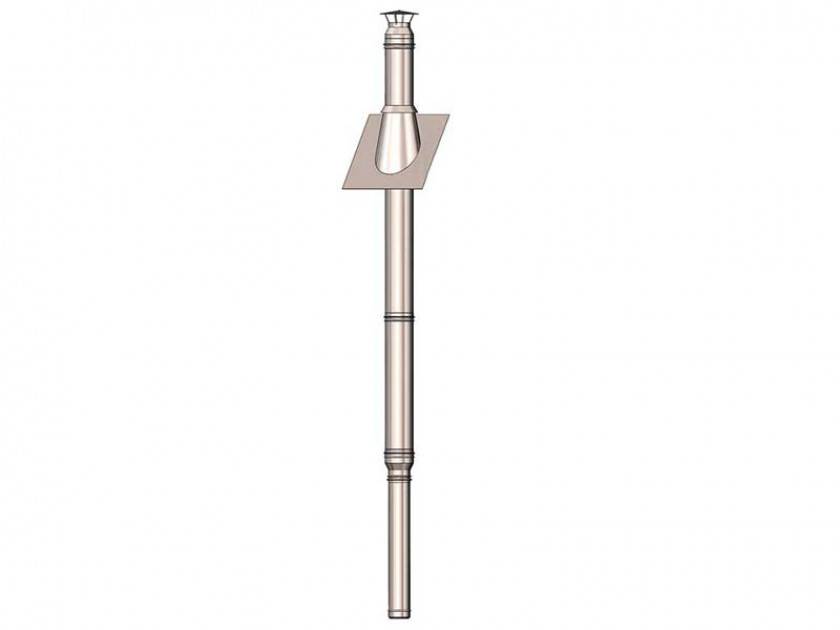

Монтаж сэндвич труб через крышу

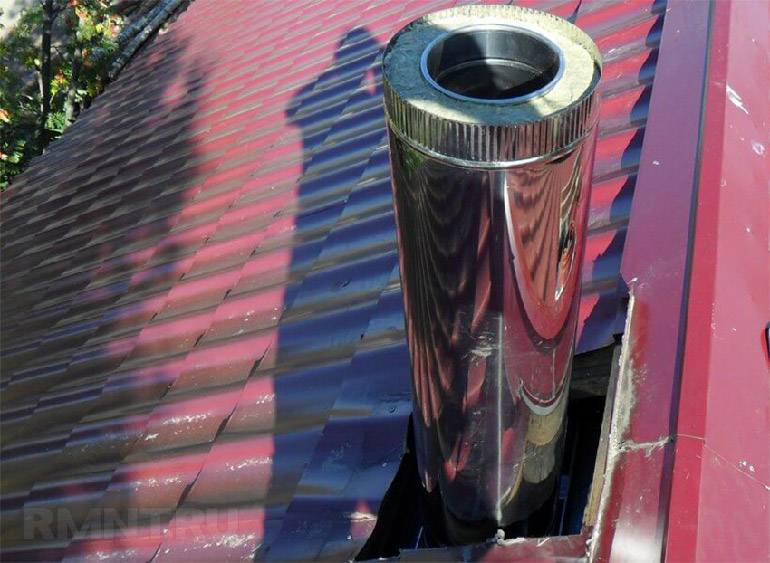

Вывод на крышу считается самым сложным этапом монтажа. Для этого потребуется специальная деталь — крышная разделка. Она защищает кровельный пирог от соприкосновения с трубой. При выборе этой детали необходимо учесть уклон крыши, стандартный вариант разделки выпускается для крыш с уклоном от 15 до 55°. Первый этап — разметка места, где дымоход должен выйти через кровлю. Затем, по этим отметкам вырезается отверстие, через которое труба должна свободно проходить.

Второй этап — изнутри крепится лист оцинковки, а снаружи крышная разделка. Края разделки заводятся под кровельный материал или конек. Для увеличения герметичности между трубой и разделкой используется специальный фартук, который можно регулировать.

Теперь можно устанавливать следующий элемент дымохода и наращивать его до нужной высоты. Завершающим этапом является установка на верх трубы искрогасителя, грибка, флюгера и т.п.

Огнезащита – прежде всего!

Печка или котел — всё равно

Также не важно, как у вас идет дымоход и из чего он сделан, вообще — всё равно! Самое важное — это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное — разбираться, как обезопасить строение и что такое термозащита. Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания

Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла — круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы — абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более — не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

С чего начать

Основная задача монтажа дымоходов через стены и этажи – это безопасность, а значит, нужно строго придерживаться всех инструкций.

Особенности монтажа дымохода через крышу из сэндвич-труб следующие. Сперва берем стальной лист и прикладываем его изнутри к проделанному отверстию, и уже через него выводим саму трубу. Следующий шаг – прикрепление этого листа к крыше

Важно: на крыше из легковоспламеняющихся материалов разместить специальный дефлектор с мелкозернистой сеткой-искрогасителем

Для вывода трубы сквозь плиты перекрытия нужно заблаговременно подготовить патрубок. Когда проделывают в потолке дырку, то патрубок вокруг утепляют минеральной ватой, и только после этого в него вставляют трубу. Учтите, что на пожароопасных участках, где крыша и стена имеют элементы древесины, необходимо сделать между ними прокладку из теплоизоляции.

Срок службы такого дымохода

На длительность эксплуатации влияют факторы:

• материал. Самым недолговечным материалом является оцинкованный металл. Дымоход прослужит 5-10 лет, в зависимости от интенсивности топок. Период службы у нержавейки — 15-20 лет. Керамическая конструкция будет радовать вас около 40 лет. Период эксплуатации кирпичного дымохода-полвека;
• монтаж. Если труба смонтирована грамотно, то эксплуатировать ее можно в течение 20 — 50 лет;
• температура нагрева выходящих газов. Для твердотопливного котла она высока — 300 градусов. В газовом же котле она всего 120 градусов. Чем ниже температура, тем больше конденсата образуется внутри трубы. Конденсат содержит агрессивные вещества, которые разъедают стенки и разрушают их;
• тип отопления. Газовые котлы долговечнее других отопительных систем.

Подготовка потолочно-проходного узла

Название ППУ получила потолочная разделка, по-другому ее именуют потолочно-проходной узел.

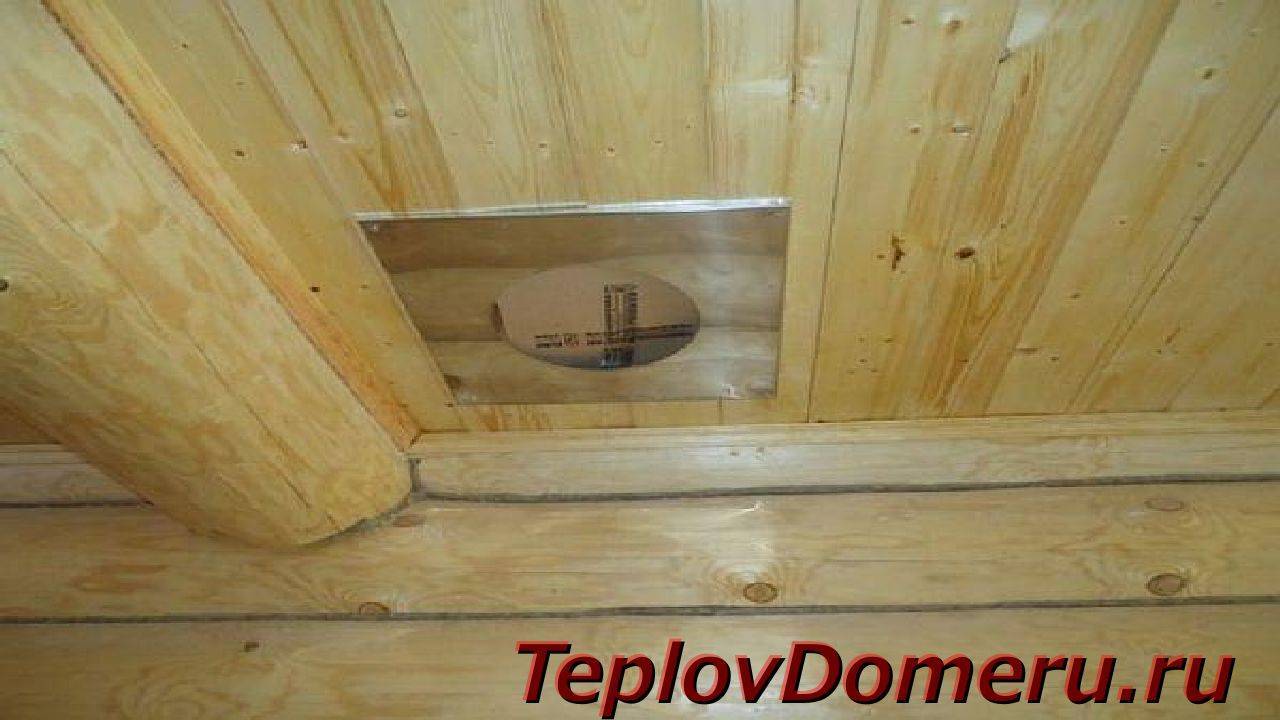

На фото показано отверстие для ППУ

При проведении работ в первую очередь определяют точное место расположения канала. Затем, там делают отверстие необходимого диаметра. Впоследствии, после монтажа и вывода трубы, для эстетичности можно монтировать уже готовый короб, который продается вместе с остальными элементами сэндвич системы.

Монтаж проходного узла выполняют в следующем порядке:

• Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз устанавливают на середине сэндвич трубы выхода из печки.
• Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, а затем делают метки для распила.
• После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
• Краевые места короба саморезами крепят к потолку.
• Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Как правильно выполняется монтаж ППУ: фотоинструкция

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

1. Несмотря на толщину перекрытия, разделка обязана быть выше на 10 и более см.
2. В ситуациях, когда ППУ заполняют изоляцией, крепить два элемента конструкции в таком месте не разрешают.
3. Стыковку над потолком двух частей дымоотвода можно выполнить на высоте не менее 0,3 м.

Достоинства и недостатки сэндвич трубы для обустройства дымохода

Этот вид труб обладает рядом преимуществ. К основным относятся:

• Хорошая тяга, которая обеспечивается ровным покрытием и отсутствием колебания температур.
• Ровный внутренний слой, не позволяющий оседать саже и копоти внутри дымохода, что упрощает эксплуатацию устройства и длительное время сохраняет его функциональность.
• Минимальное образование конденсата, что также связано с постоянством температур внутри дымохода.
• Пожарная безопасность, обусловленная тем фактом, что наружный слой трубы не нагревается, этому препятствует слой термоизоляции, таким образом все предметы, что соприкасаются с трубой (в первую очередь стройматериалы, из которых выполнены стены и крыша) не будут изменять свою температуру.
• Удобное сопоставление составных частей, обусловленное конфигурацией самих труб, позволяющей вставлять одну часть трубы в другую и закреплять стыки герметиком, что удобнее и проще, чем сварка труб с помощью специальных аппаратов.
• Простой монтаж, который обусловлен продажей уже готовых изделий, наличием специальных модулей для той части дымохода, где он соприкасается с крышей, а также дополнительных деталей в виде колен, изгибов, зонтов.
• Малый вес конструкции, что позволяет размещать ее без дополнительных креплений и устанавливать собственноручно.

Однако помимо большого количества преимуществ, сэндвич трубы имеют ряд недостатков:

• Высокая стоимость, по сравнению с другими видами труб.
• Утрата герметичности, происходящая со временем по той причине, что пространство между слоями не является непроницаемым для воздуха и воды, что способствует постепенному расслоению трубы.
• Срок службы не более 20 лет.

Что такое сэндвич-труба

Сэндвич-труба – это специальный дымовой канал, выполненный в виде двух соединенных между собой металлических труб с разным диаметром. При этом меньшее изделие находится внутри большего, а свободное пространство между ними с помощью высокого давления заполняется специальным огнеупорным материалом – термоустойчивым базальтовым волокном.

Сам дымоход можно представить в виде конструктора, который собирается из специальных элементов: тройников, хомутов и отводов.

Простота сборки обеспечивается за счет продуманных деталей конструкции. Каждое изделие имеет разные размеры резьбы с двух сторон, благодаря чему элементы собираются по принципу раструбов в канализационных трубах. Такое соединение обеспечивает изделиям герметичность. Для дополнительного укрепления отрезков используются хомуты.

Цена сэндвич труб для дымоходов

Покупая продукцию у производителей или официальных их представителей, вы можете быть уверены, что приобретете сертифицированный и качественный товар. В ассортимент онлайн-магазинов и специализированных отделов включены не только сами трубы, но и целый ряд заводских отводов, тройников, фасонных деталей и других сопутствующих изделий, которые можно легко найти в каталогах. Если схемой дымохода из сэндвич труб предусмотрено прохождение через крышу, здесь же можно заказать стандартную крышную разделку.

Сэндвич труба состоит из двух металлических гильз, между которыми проложен слой теплоизолятора

Обратившись на сайт, перед тем как собрать сэндвич дымоход, можно получить консультацию специалиста по любому интересующему вопросу. Для тех, кто планирует установку сэндвич дымохода своими руками, интернет-площадки предлагают информацию о различных примерах сборки и наиболее важных моментах монтажа.

Цена сендвичных труб для монтажа дымохода:

Производитель	Сэндвич труба из нержавеющей стали, длина 1 м
Диаметр, мм	Толщина металла, мм	Цена, руб.
наружный	внутренний
Компания НЭСТ	220	120	0,5	1490
230	130	0,5	1600
240	140	0,5	1670
250	150	0,5	1760
260	160	0,5	1850
Компания Смирнов	200	120	0,5	1480
ПК Ferrum	200	110	0,5	1970
200	115	0,5	1985
200	120	0,5	1990
200	130	0,5	2030

Соблюдение всех требований при расчетах и монтаже дымоходов гарантирует их длительную эксплуатацию

Некоторые компании занимаются реализацией систем отвода продуктов сгорания, которые уже максимально собраны. Купив такую конструкцию, вы можете уменьшить трудоемкость и сократить время на установку сэндвич дымохода своими руками. Кроме того, укомплектованность модульной конструкции различными уплотнителями гарантирует герметичность и надежность системы дымоотвода.

Благодаря широкому ассортименту сэндвич труб различных диаметров, а также фасонных деталей и комплектующих к ним, произвести сборку дымоходов можно самостоятельно, придерживаясь правил и норм. Руководствуйтесь рекомендациями профессионалов и используйте для примера обучающее видео как установить дымоход из сэндвич труб.

Частые ошибки и проблемы при установке

Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.

Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.

Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.

Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.

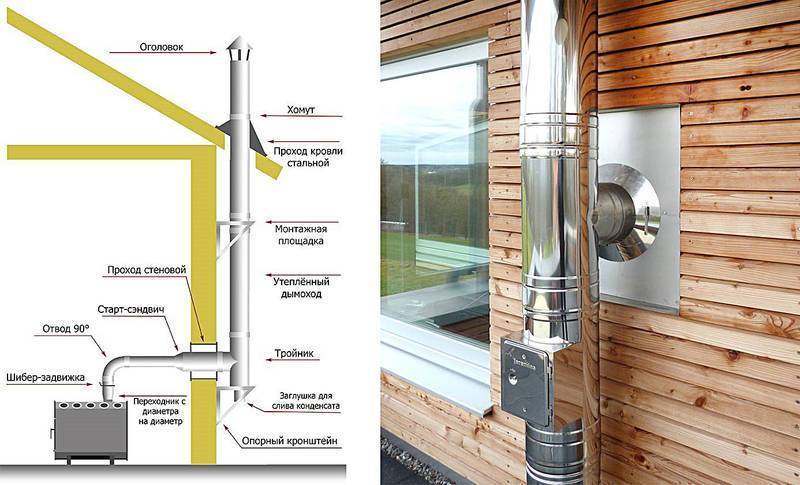

Дымоход по наружной стене — основные элементы

Самым главным элементом является отопительный прибор — котел, печь, дымоход, который напрямую влияет на основные параметры дымохода. Для возможности регулирования движения дыма необходимо реализовать отводы. Соединительные колена должны иметь указанную характеристику угла отклонения направления дыма.

Части отвода соединяют между собой с помощью вольфрамового электрода. В зависимости от конструкции и длины дымохода, количество элементов может быть совершенно разным. На данном этапе работ устанавливаются смотровые окна и заслонки. По желанию, заслонки можно установить в переходах, отводах или трубах. Здесь гораздо важнее помнить, что заслонки устанавливаются так, чтобы они не соприкасались со стенами трубы. В противном случае под действием высоких температур заслонку может заклинить.

Кроме того, понадобиться подставка под тройник. Используется труба дымохода из нержавейки квадратного сечения. Закрепляют подставку к стене с использованием дюбелей

При этом особое внимание должно быть уделено расстоянию между стеной и дымоходом. Выход дымохода через стену монтируют с помощью тройников из нержавейки, с применением теплоизоляции

Эти элементы позволяют подключить отопительный прибор к дымоходу

Выход дымохода через стену монтируют с помощью тройников из нержавейки, с применением теплоизоляции. Эти элементы позволяют подключить отопительный прибор к дымоходу

В дальнейшем, тройники будут использоваться для отвода конденсата, чистки и ревизии элементов дымохода.

Трубки для отвода конденсата или окна для ревизии устанавливаются в нижней или боковой части тройника. После сбора всех элементов, дверцу окна садят на силикон. Сами тройники могут быть цельными, сборными или проходными. В зависимости от типа их подключают под разными углами.

Для правильного монтажа дымохода следует использовать кронштейны. Их можно создать самостоятельно. Для этого берут трубы нержавеющие для дымохода

Так как важно выполнять требования пожарных норм, то на этом этапе важно правильно соблюсти расстояние от стены к дымоходу

Описание

Если говорить кратко, то монтаж труб сэндвич дымохода — это фактически инсталляция трубы меньшего диаметра в трубу большего диаметра. При этом образуется внутреннее пространство, которое заполняется негорючей субстанцией. Чаще всего это бывает минеральная вата. Минеральная вата может быть трех видов (согласно ГОСТУ 52953) и состоять:

1. Из шлаков.
2. Стекловолокно.
3. Каменная вата.

Стандартное наполнение сэндвич-дымохода

Все эти виды имеют различные коэффициенты к механическому воздействию, содержанию влаги, теплопроводности. Минеральная вата не воспламеняется, является прекрасным утеплителем, имеет низкий коэффициент теплопроводности. Проще всего работать с каменной ватой. Она имеет характеристики:

1. Теплопроводность от 0,078 до 0,125 ватта на метр Кельвин.
2. Выдерживает нагрев до 620 градусов по Цельсию.
3. Имеет хорошую гигроскопичность.

В специализированных магазинах минеральную вату можно приобрести в виде:

• плит;
• матов.

Этот утеплитель технологичен, им обрабатывают в частном доме обычно элементы из дерева:

• стены;
• стропила;
• брус;
• потолки.

Заключение

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов.

При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.
