Заложить прочный фундамент с помощью арматуры своими руками: Пошаговая инструкция

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Полезные советы профессионалов

Расчет размера, количества и диаметра арматуры

Важно сразу знать, сколько нужно арматуры, чтобы сделать арматурный каркас надежным и прочным. Зная размеры постройки, можно все тщательно просчитать

Стандартная конфигурация каркаса для небольших домов:

• Нижний и верхний ряд пояса
• 3-4 прута для каждого ряда
• Актуальное расстояние между прутьями – около 10 сантиметров. Расстояние от стержней до краев основания должно быть минимум 5 сантиметров.
• Пояса соединяют хомутами или отрезками стержней с шагом 5-30 сантиметров.

Так, если нужно возвести строение площадью 150 квадратных метров, периметр внешних стен составляет 50 метров. Чтобы высчитать количество арматуры, нужно учесть все: 2 пояса продольного ряда по 3 прута это 6 прутов, умножить на 50 метров, выходит 300 метров основных прутьев. Если укладка перемычек осуществляется с шагом 30 сантиметров, получается 167 штук на 50 метров. Длина перемычек поперечных 30 сантиметров (167х0.3=100.2 метра), вертикальных – 60 (167х0.6=200.4 метра).

Получается, что на вопрос о том, сколько арматуры нужно для упрочнения дома площадью 150 квадратных метров с периметром стен 50 метров, ответ таков: 300 метров толстых рифленых прутьев и 300.6 более тонких стержней. Плюс 10-15% на запас и стыковку.

Основные нюансы работы

Также при работе необходимо учитывать основные свойства арматурной сетки.

Материал бетон легко подвержен деформации и разрывам. Для его устранения применяют укрепление основания путем армирования.

Таким образом, достигается высокая прочность в углах, пересечениях и сгибах цоколя.

Снижается вероятность возникновения разрывов.

Чтобы основание имело повышенный уровень крепости на срезах, рекомендуется проводить процедуру вертикального его укрепления.

1. металлические прутья имеет функцию поддерживающих основание стоек
2. шаг установки вертикальной арматуры – не менее 50 см

Чтобы сетка не портилась и не разрушалась под воздействием окружающей среды, необходимо провести процедуру ее укрепления.

Для этого материал погружается в раствор бетона.

Нижняя часть вещества обрабатывается бетоном на 70 см, верхняя – на 6 см.

• При проведении процедур можно использовать несколько слоев материала. Для его укрепления применяют не менее 3-4 прутьев на каждом слое.
• Для достижения эффективного результата используются материалы с международной маркировкой А-Ш.

• Количество материала обычно измеряется в тоннах. Для его расчета необходимо предварительно произвести замеры по необходимой толщине и длине сырья.

• Расчёт арматуры для ленточного фундамента производится с учетом особенностей грунта, несущей конструкции здания и степени нагрузки и давления на основание.
• При работе используются 2 вида сырья:

Как правильно вязать арматуру для монолитной плиты

Монолитный фундамент применяется более часто, чем использование стандартных бетонных плит. При монтаже данной разновидности основания сначала делают арматурную сетку, которую потом заливают бетоном. Арматурная сетка придаёт бетону дополнительной крепости и позволяет выдерживать плите более высокие нагрузки.

Готовый каркас для монолитной плиты

Видеоролик на Youtube:

Как вязать арматуру самостоятельно или правильная последовательность вязки арматуры монолитной плиты:

1. Нижний уровень арматурных прутьев укладывают крестом. Необходимо соблюдать при этом основное правильно – следить за размером ячеек, который должен составить 30*30 см. Превышать данный размер нельзя, иначе монолитная плита получится недостаточно прочной.
2. Места соединения прутьев плитного фундамента необходимо обвязать стальной проволокой, используя стандартную схему вязки. Применение специального инструмента, например, крючка для вязки арматуры, существенно упростит задачу.
3. Арматура нижнего уровня плиты должна иметь запас по длине, чтобы ей можно было придать п-образную форму. Таким образом, нижние прутья переходят в верхний уровень плитного фундамента.
4. Прутья верхнего уровня плиты или перекрытия также укладываются друг на друга и связываются стальной проволокой или пластиковыми хомутами в местах соприкосновения.
5. Конструкция для монолитной плиты должна быть размещена на расстоянии 4 см от земли, для этого используют специальные подставки, которые можно приобрести в строительном магазине. Подставки выполнены из пластика и выдерживают каркасы с достаточно большим весом.Пример пластиковых подставок для нижнего яруса конструкции
6. Для поддержания верхнего уровня арматуры перекрытия следует сделать из прутьев специальные подставки, которые получили название столиков. Достаточно взять небольшой отрезок арматуры и загнуть его в зигзаг. Теперь верхний ярус можно удобно установить на получившиеся подставки. При заливке бетона подставки оставляют вместе с основной конструкцией.

Пример готового столика

Данный способ армирования используется не только при заливке плитного фундамента в несколько слоёв, таким образом можно своими руками изготовить монолитную плиту, которую впоследствии использовать, например, в качестве перекрытия между этажами.

Материалы и инструменты для вязки арматуры

Учитывая то, что арматурный пояс придает всей конструкции устойчивость, воспринимая существенную долю нагрузки, от его качественного выполнения зависит многое.

Как все же правильно вязать арматуру для ленточного фундамента? Принято понимать, что для создания каркасной основы необходимы стальные прутья. Строители предпочитают пользоваться следующими типами арматурной стали, разделяющейся по:

• материалам изготовления. Железные прутья считаются классическим вариантом, неоднократно испытанным в деле. Их разделяют на шесть групп по уровню прочности, материал гнется и сваривается. Прутья композитные содержат в себе волокна базальта, углерода, стекла и арамида. Этот тип материала отличается более легким весом, приемлемой стоимостью, не ржавеет, не гнется и не подвергается сварным работам;
• профилям. Гладкопрофильную чаще используют вместо перемычек для соединений. Прутовая саль, имеющая периодический профиль, различается рельефностью, с помощью которой улучшается сцепляемость с раствором.

Для правильной вязки потребуются специальные инструменты. Если соблюдать правила вязки, то можно добиться более надежного соединения, чем сварка. Показатель прочности в соединительных узлах не понизится, помощь опытного сварщика не потребуется, все работы выполняются непосредственно в опалубочной конструкции или в непосредственной близости.

Разберемся, чем можно связывать арматуру для фундамента. При проведении таких работ можно пользоваться:

• вязальным пистолетом. Наиболее быстрый метод. Устройством неудобно работать в труднодоступных участках, да и проволоку, предназначенную для вязки, он расходует в больших количествах. Основной недостаток инструмента – высокая стоимость. Если использовать приспособления китайского производства, то одного пистолета хватит на 1 основание;
• крючком для вязки. Напоминает изогнутый и заточенный гвоздь, имеющий вместо шляпки рукоятку. В интернете можно найти материалы, как вязать арматуру шуруповертом, используя такой крючок в качестве насадки. Винтовые крючки промышленного изготовления работают эффективно, но процесс замедляют, оставляя длинноватые хвостики;
• народными средствами. При небольших рабочих объемах и отсутствии специальных инструментов, допускается применение плоскогубцев или самодельного крючка, подготовленного из подходящего гвоздя. Качество работ будет не самым лучшим, подобная схема вязки арматуры для ленточного фундамента должной прочности не даст.

Конструкционные стержни различают по предназначению:

• рабочие прутья. Продольные элементы арматуры, расположенные вдоль ленточного основания;
• хомуты. Бывают поперечными, вертикальными и горизонтальными, соединяю каркасную конструкцию в одно целое.

Чтобы знать, как правильно вязать арматуру для строительства основания под частный дом, необходимо знать определенную схему работ:

• используют композитные или сальные прутья с диаметром в 11 – 14 или в 12 – 18 мм, профилем периодического типа;
• прутья выкладываются с нахлестом, соединяются горизонтальными элементами. Для мелкозаглубленного основания достаточно двух слоев по 2 – 4 стержня, в других конструкциях устраивают три слоя. Промежутки между прутьями не должны превышать тридцати – сорока сантиметров;
• вертикальными элементами поддерживают верхние и нижние слои, размещают их с шагом в сорок – девяносто сантиметров. Нагрузка на них приходится небольшая, для изготовления подойдет материал с диаметром в 6 – 11 мм;

выполняется защита от воздействия коррозии. Каркас полностью должен быть залит бетоном, от верхнего края опалубки его должно отделять не менее шести – восьми сантиметров. Устраивая фундамент под частный дом, для вязки арматуры используют крючок.

Как правильно вязать арматуру, мы уже знаем. А сколько ее потребуется для устройства фундамента? Объем материала определяется на основании:

• размеров фундаментной основы;
• схемы, определяющей, как связать стальные прутья. Она включает в себя число слоев и продольно расположенных прутьев по всей ширине.

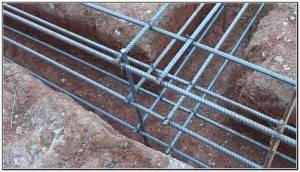

Установка арматуры по всему периметру ленточного фундамента

Что включает в себя расчет фундамента

Виды фундаментов

Проектировщик собирает нагрузки с наземного строения и подбирает конструкцию основания. Подземная часть здания работает совместно с грунтом, поэтому характеристики почвы также учитываются, например, ее возможность выдерживать предельные усилия.

Расчет фундамента состоит из таких частей:

• расчет по сопротивлению нагрузкам (несущая способность);
• расчет по деформации почвы.

Проектирование проходит отдельной фазой или в составе проекта «под ключ». Используются следующие конструкции фундаментов:

• ленточная (монолитная или сборная железобетонная);
• столбчатая с балками или без;
• свайная;
• плитный;
• другие виды.

До начала расчета у конструктора должны быть строительные условия возведения, геодезические и инженерные характеристики объектной площадки, климатические показатели в районе. Специалист работает с архитектурными чертежами и детальными разрезами узлов, использует сведения о технологических и конструктивных особенностях строения.

Конструктор приводит перечень нагрузок, воспринимаемых фундаментом, и в письменной форме предлагает варианты при выборе его типа. В составе проекта прилагаются общие и деталировочные чертежи с описанием основания, отметками заглубления, габаритными размерами. Приводится спецификация материалов, расчет бетона на фундамент, требования к арматуре и проект опоры. а теперь разберёмся с вопросом как рассчитать фундамент под дом.

Расчет по несущей способности грунта

В процессе рассчитывается ширина, высота, давление на подошву и другие критерии. Основание считается надежным, если произведение нижней площади на несущую способность будет больше, чем нагрузки от веса здания.

Формула S · H > P, где:

• S — площадь подошвы, м²;
• H — несущая способность, кг/м²;
• P — масса строения со всеми нагрузками, кг.

Расчет фундамента для дома ведется по следующей методике:

•    определяется показатель сопротивления грунта нагрузкам;
•    высчитывается общий вес строения;
•    находится величина давления на почву;
•    сравнивается нагрузка и несущая способность земли, вносятся исправления в размерные параметры.

Снеговую массу на кровле можно высчитать по удельному весу покрова. Например, в средней полосе показатель составляет 100 кг/м². Если в здании есть нестандартный объект, например, бассейн, его вес прибавляется к общей массе.

Вес людей для загородного дома, квартиры в городе и коттеджа считается по формуле  Рл. = 400 кг/м² · Sп., где:

• Рл. — вес людей, кг;
• Sп. — площадь дома, м².

В результате вычисления выбирается правильное равновесие показателей для обеспечения устойчивости и прочности дома. Расчет исключает сдвиг подошвы и опрокидывание конструкции.

Расчет на деформацию грунта

При расчете учитывается проектное сопротивление почвы на уровне размещения фундаментной подошвы. При заглублении на 1,5 метра и ниже показатель берется из таблиц.

Некоторые значения:

• гравий с песчаным или глинисто-пылеватым заполнителем — 4 — 5 кг/см²;
• щебень с аналогичным наполнителем — 4,5 – 6 кг/см²;
• крупные и средние пески средней и высокой плотности — 2,5 – 4,5 кг/см²;
• пылеватые и мелкие пески маловлажные и влажные — 1,5 – 2 кг/см².
• супеси (пористость 0,3 – 0,7) — 2 – 4 кг/см²;
• суглинки — 1 – 4 кг/см²;
• глины — 1 – 9 кг/см².

Если фундамент углубляется меньше 1,5 м, плотность под нижней границей будет отличаться. Для расчета применяется формула R = 0.005 · Ro · (100 + h / 3), где:

• Rо — значение из таблицы для глубины 1,5 м;
• H — расчетная глубина.

Деформации опор строений бывают осадочными и просадочными. Первый вид включает понятия: полное, среднее или дополнительное оседание под нагрузкой, что определяется количеством измененных участков. Дополнительные деформации бывают от увлажнения дождем и талым снегом, при неправильно выполненной отмостке вокруг дома. Основания осаждаются из-за динамического действия оборудования, протечек канализации, водопровода.

Причины нарушения целостности фундамента и их устранение

Фундамент подвергается постоянно и довольно существенной нагрузке. Существует множество причин, которые приводят к нарушению его целостности и разрушению пояса основания. Поэтому перед строительством следует точно разработать основание до каждой мелочи и учесть все негативные факторы, которые буду «давить» на основу здания – только так можно сохранить его прочностью.

Малейшая деформация фундамента сказывается на всей конструкции, причем предсказать характер деформации очень сложно. Лучше предотвратить возможные дефекты за счет соблюдения технологии строительства и правил подбора материалов.

Особенность наблюдения за фундаментом заключается в том, что он скрыт от глаз

Следить за его состоянием приходится по косвенным признакам и важно точно уметь и распознать для принятия соответствующих мер:

1. Деформации зданий и сооружений, а также отдельных составных частей построек.
2. Появление трещин и разрывов различной величины и геометрических характеристик.
3. Просадка грунта по периметру здания, а также просадка пола в подвальном помещении.
4. Разрушение и деформирование на стенах подвальных помещений.
5. Затопление территории рядом со зданием.
6. Разрушение и деформирование водоотвода и прочих коммуникаций.

Причины, которые могут вызвать разрушение целостности основания, также может быть много:

1. Ошибки проектирования и инженерных изысканий на стадии разработки чертежей.
2. Ошибки при технологии производства работ, в том числе перебор грунта, плохое уплотнение при засыпке, промерзании грунта и его замачивании.
3. Нарушение работ при возведении фундамента, в том числе неправильный подбор марки бетона, неправильное армирование, не верный подбор кирпича и камня, неправильная обратная засыпка.
4. Ошибки при эксплуатации фундамента. В этой категории выделяют затопление подвального помещения, повышение уровня агрессивности вод в грунтах, промерзание основания. Также деформации возможны при перегрузке фундамента, разрушение основания при прокладке коммуникаций. В случае сейсмической активности не имеющий дополнительной прочности фундамент быстро разрушается.

Территориальные и конструктивные особенности конкретного строительного объекта определяют его прочность и надежность для определенной технологии строительства.

Поэтапная инструкция

Процент армирования фундаментной плиты

Чтобы бетон стал железобетоном, недостаточно просто положить арматуру. Существует такое понятие – минимальная площадь сечения продольной арматуры в железобетонных элементах. Если процент арматуры окажется ниже минимального, то состояние перехода бетона в железобетон не случится, бетон по-прежнему останется бетоном. Магия? Нет. Просто для того чтобы арматура сыграла свою роль ее должно быть достаточное количество. СНиП 2.03.01-84 пункт 5.16 гласит, что минимальный процент армирования фундаментной плиты составляет:

• 0,05% от площади сечения бетона. Арматура S в изгибаемых, а также во внецентренно растянутых элементах при расположении продольной силы за пределами рабочей высоты сечения
• 0,05% от площади сечения бетона. Арматура S, S” во внецентренно растянутых элементах при расположении продольной силы между арматурой S и S”
• От 0,1 до 0,25 %. Арматура S, S” во внецентренно сжатых элементах
• В элементах с продольной арматурой, расположенной равномерно по контуру сечения, а также в центрально-растянутых элементах, минимальная площадь сечения всей продольной арматуры должна приниматься вдвое больше величин указанных выше.

Кашу маслом не испортишь, а вот фундамент арматурой испортить можно. Поэтому есть и максимальный процент армирования. Превышение нормативов ухудшит технические характеристики железобетона. Максимальный процент армирования для колонн составляет 5%, а во всех остальных случаях 4%. Нужно учесть, что бетонная смесь должна свободно проникать между арматурой.

Расчёт арматуры для монолитной плиты

Узнав, как вязать арматуру для фундамента, необходимо провести расчёт материала. Следует знать, что для армирования какой-либо поверхности используют арматуру диаметром 8 мм или 10 мм. Для плит многоэтажных зданий применяются пруты с большим диаметром – 12 мм или 14 мм.

Например, необходимо точно рассчитать количество арматурных прутков, которые уйдут на армирование плиты, общей площадью 64 м2. Для такой поверхности достаточно будет прутков, диаметром 10 мм. Одна ячейка сетки будет иметь стороны 20*20 см. Для того, чтобы узнать точное количество арматуры, следует одну сторону плиты (8 метров) разделить на сторону ячейки (20 см) и умножить полученный результат на два. Результат: 80 прутков. В качестве запаса, при расчётах одной стороны всегда прибавляют один прут, это означает, что конечным результатом будет 82 прута (так как две стороны). Но армированная сетка имеет верхний и нижний уровни, и 82 прута необходимо умножить на два. Получится 164 прута определённого диаметра.

Для армирования сетки используют прутья максимальной длины – 6 метров. Поэтому общее количество арматуры следует умножить на длину одного изделия. Это означает, что для изготовления одной плиты, общей площадью 64 м2, необходимо приобрести 984 метра арматуры заранее выбранного диаметра.

При расчётах количества арматуры для сетки не следует забывать про подставки, короткие отрезки для скрепления двух уровней, а также пруты определённого диаметра, которые могут понадобиться в течение всего процесса.

Параметры арматуры для фундамента

Расход материала

Очень важно правильно рассчитать необходимое количество строительного сырья. Оно зависит от общей площади ленточного фундамента, площади здания

Оно зависит от общей площади ленточного фундамента, площади здания.

При средней площади основания в 36 кв.м рекомендуется использовать прутья с сечением 1,4 см. В данном случае потребуется 30 м сырья для 1 уровня сетки: 24 м арматуры по всему периметру цоколя, 6 м – для внутренней отделки.

Если используется 4 уровня сетки, то потребуется 120 м стройматериала: 100 м сырья на периметр, 20 м – на внутренние отделочные работы.

• Средний шаг установки – 50 см
• Приемлемая ширина ленты – 30 см

Проведение предварительных расчетов не потребуется, если приобрести композитный тип арматуры.

Своевременное армирование ленточного фундамента позволяет укрепить его и придать ему долговечность и прочность. При проведении работ необходимо производить предварительные расчеты и следовать основным этапам.

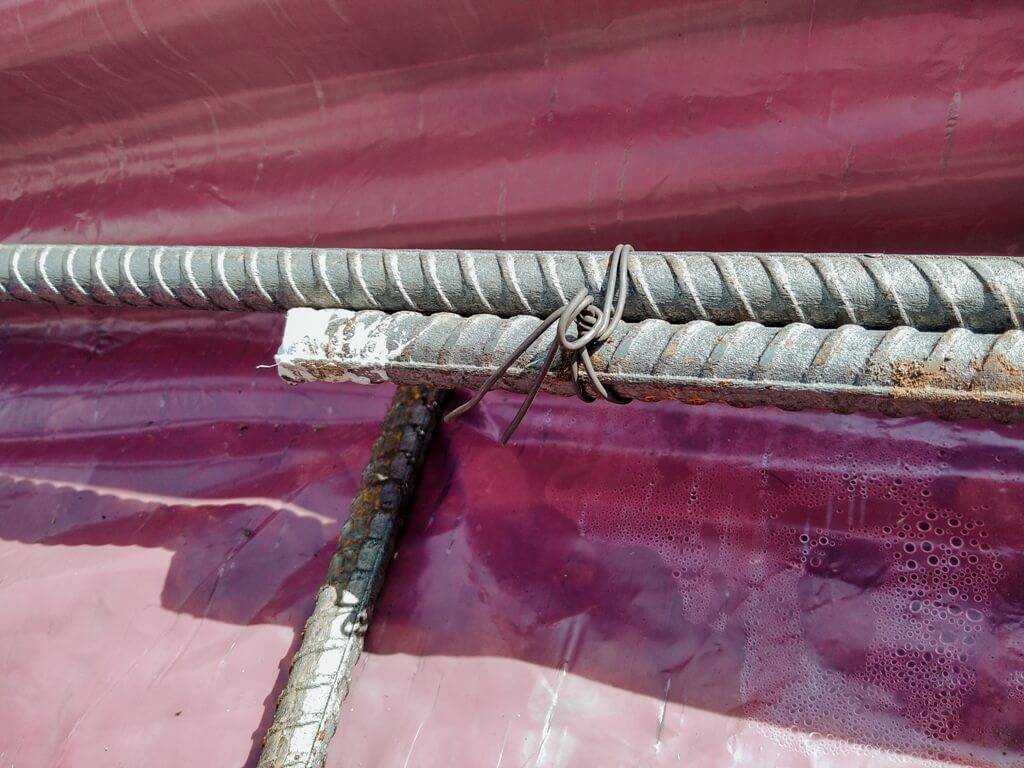

Проволока для вязки арматурного каркаса

Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.

Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР

Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:

• По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
• По точности изготовления. Так, проволока может быть повышенной точности или обычной.
• По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
• Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.

В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:

• Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
• У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):

— 590÷1270 для диаметра 1,0÷2,5мм;

— 690÷1370 для диаметра менее 1,0 мм.

Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:

— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;

— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;

— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?

Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.

Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.

Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.

Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.

Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент

А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места

Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

Схема армирования фундамента

Перед началом работ необходимо тщательно продумать схему арматурного каркаса для ленточного фундамента и составить чертеж. Например, если дом будет состоять из одного этажа с мансардой размерами 10×6, она будет выглядеть следующим образом.

В качестве рабочих прутов берется шесть металлических стержней класса A3 диаметром 12мм, а поперечное армирование будет выполнено с помощью хомутов из стержней класса A1 диаметром 8 мм. Хомуты устанавливаются с шагом в углах и Т-образных пересечениях 200 мм, в остальных-600 мм.

Уязвимые места усиливаются с помощью угловых и диагональных вутов прутами класса A3 диаметром 12 мм. В местах примыкания вут к рабочим стержням устанавливается нахлест 50 диаметров (50х12мм=600 мм).

Стыковку по длине продольных прутов в этом случае планируется выполнить нахлёстом по длине похожей протяженности (600 мм). Такие места стоит укрепить хомутами с меньшим шагом (200 мм). Пруты арматуры планируется взять длиной 11,7 м. Чем меньше соединений, тем лучше, поэтому лучше брать пруты из стали максимальной длины.

Армировать углы и Т-образные пересечения можно и с помощью, так называемых лапок, которые, по сути, являются Г-образными загибами рабочих прутов на диаметр 50.

Часто в течение периода эксплуатации сталь может подвергаться коррозии, поэтому при армировке фундамента лучше провести дополнительные работы с целью обеспечить защитный слой арматуры.

Для ленточного фундамента величина этого слоя равняется приблизительно 40 мм у боковых и верхних граней. Если подошва выполнена из бетона В2-5, толщина которого составляет 100 мм, защитный слой должен быть минимально 40 мм, но можно увеличить до 70 мм.

Соединительный хомут устанавливаются с шагом, который равняется 3/8 высоты ленточного основания, что составляет минимально 25 см. Согласно СНиП, шаг между рабочими стержнями арматуры в ленточном фундаменте должен быть не менее 25 см и не более 40 см. Поперечная арматура устанавливается с шагом, который равняется1/2 высоты рабочего сечения, но не больше 0,3 м.

Защитный слой для арматуры формируется из бетона. Его задача-не допустить влагу к металлу какркаса

Особенности арматуры

Так как в силу многих причин точно рассчитать основание достаточно трудно, специалистами были разработаны рекомендации к армировке ленты фундамента.

Они таковы

• диаметр продольных прутов должен быть не менее 12 мм;
• число рабочих прутов в каркасе должно быть не меньше четырех (может быть шесть);
• шаг поперечной армировки составляет от 200 до 600 мм. Сечение стальных прутов-6-8мм;
• ленточный фундамент минимально должен быть толщиной 300 мм.

В верхнюю часть фундамента, подверженную сжимающим усилиям можно закладывать арматуру меньшего диаметра, чем в растянутую нижнюю. Ведь часть нагрузок вверху примет на себя бетон

Т-образные пересечения и места, которые могут подвергаться деформации, необходимо усилить с помощью закладных изделий (например, арматурными вутами или лапками). Они должны соответствовать размерам рабочих прутов по диаметру.

Как рассчитать нагрузки на основание

Нагрузка на основание фундамента складывается из веса всей постройки.

Она включает в себя вес следующих элементов:

• Основание.
• Стены.
• Перекрытия.
• Крыша.

Кроме того, необходимо учитывать внешние воздействия — ветровые нагрузки, вес снега в зимний период и т.п. Поэтому задача определения веса должна решаться комплексно. Некоторые данные (количество снега, глубина промерзания грунта, удельный вес материалов) можно найти в таблицах СНиП.

По площади и толщине определяется объем всех элементов постройки. Затем объем умножается на удельный вес, получая в результате вес того или иного элемента конструкции дома. Затем все полученные значения складываются, к ним прибавляется вес снега (находится в таблицах СНиП) и примерный вес мебели, домашней утвари, бытовой техники и т.п.

ОБРАТИТЕ ВНИМАНИЕ!

Процедура сложная и требует внимания и тщательности, но выполнять ее придется в любом случае.
