Какая арматура лучше – металлическая или стеклопластиковая?

Особенности стеклопластика

Арматура, изготовленная из стеклопластика, — это пруток, диаметр которого может находиться в интервале 4–18 мм, а длина составлять до 12 метров. Производится он из сверхпрочного пластика. На поверхность такого прутка в процессе его изготовления наносятся спиралевидные ребра, благодаря которым обеспечивается его надежное сцепление с бетонными конструкциями.

Пластиковая арматура, если сравнивать ее с металлическими изделиями аналогичного назначения, благодаря своим прочностным характеристикам и коррозионной устойчивости позволяет создавать более надежные и долговечные каркасные сооружения, что и объясняет популярность, которую активно приобретает данный материал.

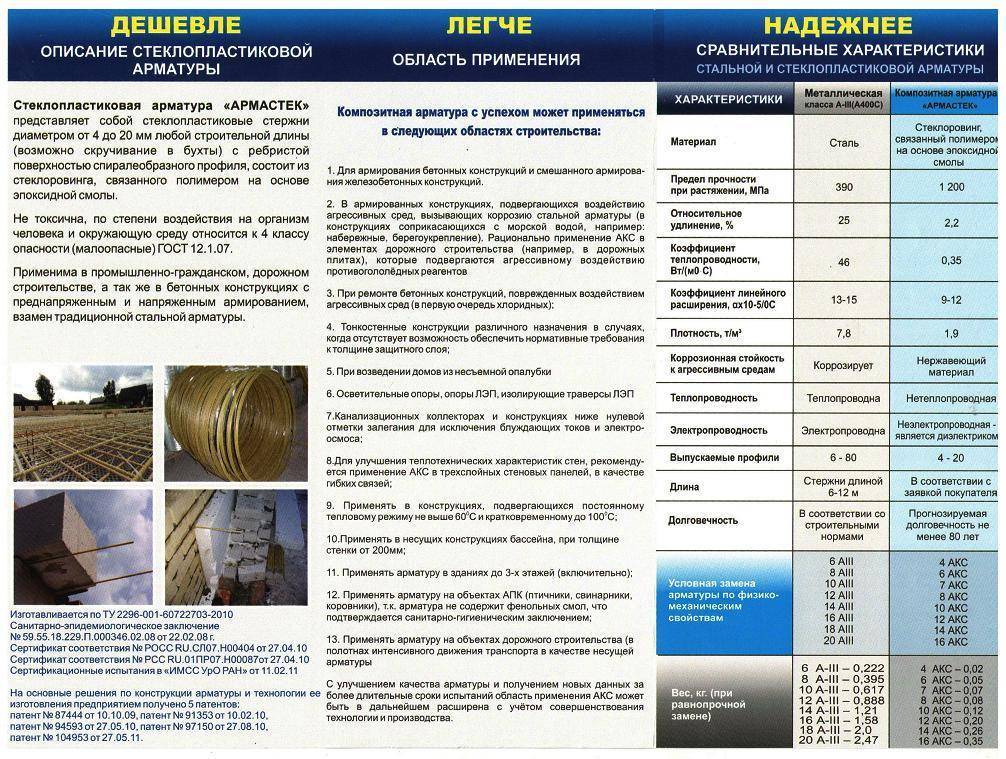

Сравнение характеристик металлической и композитной арматуры

Немаловажным является и то, что арматура, изготовленная из стеклопластика, в отличие от металлических изделий, требует особых условий производства, использования качественного сырья и специального оборудования, поэтому ее изготовление в кустарных условиях исключено. Именно поэтому, приобретая на современном строительном рынке арматуру, изготовленную из стеклопластика, вы можете быть уверены в том, что это материал, изготовленный в полном соответствии с требованиями соответствующего нормативного документа.

Уникальные характеристики, которыми отличается арматура, сделанная из стеклопластика, объясняются свойствами ее структуры, включающей в себя:

• внутренний стержень, обеспечивающий прочность арматуры; такой стержень изготовлен из параллельных стеклопластиковых волокон, надежно соединенных полимерной смолой;
• внешний слой, который представляет собой волокнистое тело, накрученное по спирали вокруг внутреннего стержня; этот слой стекловолокна может быть нанесен по технологии песчаного напыления или двунаправленной навивки.

Стеклопластиковая арматура лучше, чем стальная, работает на сжатие на 30%, а на растяжение на 20%

Виды арматуры

Теперь расскажем поподробнее из каких материалов изготавливается неметаллическая композитная арматура. Наиболее распространенными на сегодняшний день являются следующие разновидности:

• АСП или стеклопластиковая. Изготавливается из стекловолокна, пропитанного термореактивной смолой, выполняющей функцию связующего материала. Главным достоинством является малый вес и высокая прочность;
• АУП или углепластиковая. Основным материалом при их изготовлении выступают углеводородные волокна. Обладая высокой прочностью, эта она имеет определенные недостатки. Главным из них является высокая цена. Именно из-за неё она не получила широкого распространения;
• АБП или базальтопластиковая. Создается из базальтового волокна и органических смол. Имеет меньшую прочность, чем стеклопластиковая, зато может применяться в агрессивных средах – солях, газах, щелочах и кислотах, что делает её весьма востребованным строительным материалом;
• АКК или комбинированная. Как понятно из названия, эта пластиковая арматура изготавливается из волокон разного типа – а конкретно из базальтопластиковых и стеклопластиковых. Является компромиссом между чистыми видами, частично сохраняя их достоинства.

Разумеется, все рассмотренные материалы в полной мере подходят под ГОСТ 31938-2012, регулирующий все характеристики нового материала. Благодаря такому многообразию использование композитной арматуры становится всё более широким. Для возведения любого объекта может быть подобран вариант, подходящий по стоимости, прочности и другим характеристикам.

Также в некоторых случаях можно увидеть пруты разного цвета. Некоторые продавцы утверждают, что цвет влияет на прочность, химическую стойкость и другие параметры. На самом деле это не более, чем рекламный ход. Красящий пигмент никак не влияет на важные технические характеристики материала – не улучшает и не ухудшает его

Главное назначение – придание внешнего вида (опять же рекламный ход, заставляющий потенциального покупателя обратить внимание на конкретную продукцию) и упрощение визуального распознавания прутов разной толщины

Какая арматура лучше подойдет для фундамента композитная или металлическая

Считаю, что стеклопластиковая арматура намного лучше стального прутка. Я считаю, что это прекрасный материал для каркаса. Недостаток, конечно, есть – невозможность согнуть композит под углом 90 градусов. На таких участках фундамента приходится его резать и вязать. remontiks.com Мы делали фундамент для забора, третий год стоит как вкопаный :), вязали правда проволокой, так что думаю для фундамента дома вполне сгодится. PS Метрострой довольно давно перешел со стальной арматуры на стеклопластик. Тихонов Сергей, otvet.mail.ru

Композитную арматуру часто критикуют те, кто никогда ее не использовал. Опираясь на собственный опыт, рекомендую применять ее для оснований легких небольших строений. Она не боится сырости, не ржавеет, легко режется и монтируется. При укладке бетона не приходится беспокоиться о правильной заливке, формировании бетонной подушки remontiks.com

Достоинства и недостатки арматуры из стеклопластика

Арматурные каркасы, выполненные не из традиционных металлических, а из стеклопластиковых элементов, отличаются следующими преимуществами.

• В отличие от металлических, имеют легкий вес сооружений, которые не создают значительной нагрузки на фундамент строения, что позволяет продлить срок его эксплуатации.
• Стеклопластиковые элементы арматурных каркасов, в отличие от своих металлических аналогов, лучше переносят нагрузки на разрыв, что дает возможность использовать их при укреплении наиболее ответственных бетонных конструкций. Стеклопластиковые арматурные каркасы характеризует оптимальное соотношение их легкого веса и высокой прочности, что позволяет отнести их к отдельной группе строительных материалов, набирающих с каждым годом все большую популярность.
• В отличие от металлической арматуры, которая подвержена окислительным процессам и с течением времени уменьшает прочность фундаментных конструкций, каркасы из стеклопластиковых элементов не поддаются влиянию таких негативных факторов внешней среды.
• Части арматурных систем, изготовленные из стеклопластика, являются диэлектриком и не проводят электрический ток, что также сказывается на их долговечности. Используемые в качестве элементов заземления металлические арматурные конструкции под воздействием электрического тока окисляются значительно быстрее, чего нельзя сказать о прутках из композитных материалов. Естественно, арматуру из стеклопластика нельзя использовать в качестве заземляющего элемента, но это только самым положительным образом сказывается на ее долговечности.
• Износоустойчивость стеклопластиковой арматурной конструкции, как и стальной, также находится на достаточно высоком уровне.
• Коэффициент теплового расширения арматурного каркаса, изготовленного из стеклопластиковых элементов, имеет очень близкое значение с аналогичным параметром бетонных конструкций, что значительно снижает риск образования в них трещин при использовании подобного материала.

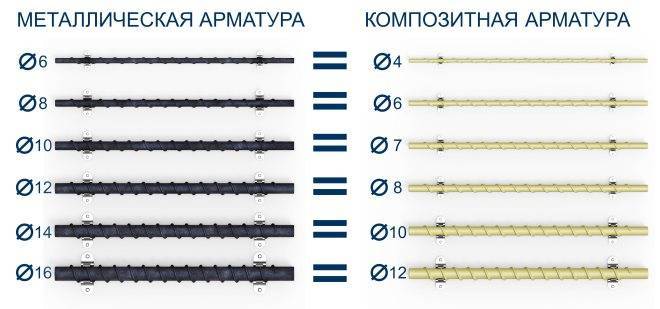

Соотношение диаметров стержней при устройстве армирующего каркаса фундамента

Если судить по отзывам, то можно выделить следующие недостатки стеклопластиковой арматуры.

• В сравнении с изделиями из металла арматура из стеклопластика обладает значительно большим модулем упругости, превышающем аналогичный параметр стальных изделий приблизительно в 4 раза. Означает этот факт то, что стеклопластиковые элементы по сравнению с металлическими будут значительно лучше прогибаться под воздействием механических нагрузок. При использовании данных элементов для армирования дорожного полотна и фундамента такая их характеристика является некритичной, но для укрепления плит перекрытия лучше использовать металлические конструкции или производить дополнительные расчеты.
• Армирующие элементы, изготовленные из стеклопластика, обладают свойством сильно размягчаться и терять свою упругость при нагревании до температуры 600 градусов. Поэтому при использовании стеклопластиковых деталей лучше позаботиться о надежной теплоизоляции каркаса, произведенного из композитных материалов.
• Выполненные из стеклопластика арматурные прутки нельзя сваривать, в отличие от металлических, поэтому если необходимость в такой операции имеется, лучше воспользоваться изделиями, во внутреннюю часть которых еще на стадии их производства вмонтирована стальная трубка.
• Арматуру, изготовленную из композитных материалов, лучше не сгибать на строительной площадке: это может вызвать ее повреждение. Такую операцию, ориентируясь на чертежи арматурного каркаса, лучше выполнить на производственной площадке.
• Сложность и непривычная для современных строителей технология монтажа — еще один недостаток армирующих элементов, изготавливаемых из стеклопластика. Между тем такой недостаток нельзя считать слишком значительным, если учитывать, какой надежностью и долговечностью отличаются стеклопластиковые конструкции.

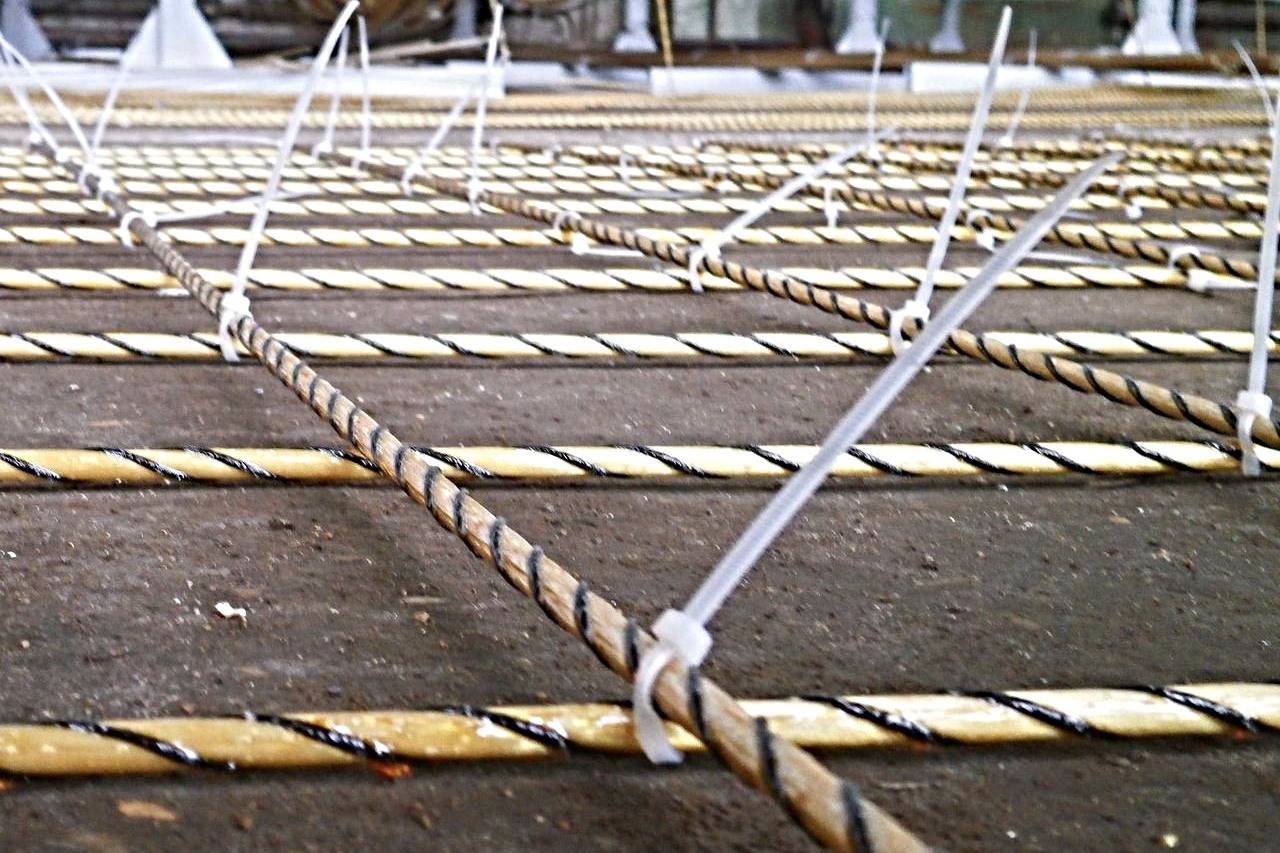

Крепление стеклопластиковой арматуры с помощью хомутов и фиксаторов

Класс арматуры и марка стали

По классу арматуры можно судить о прочности материала. Наряду с новой маркировкой до сих пор используется старая, потому упомянем обе:

• А240 (по старому ГОСТу – АI) – это горячекатаная сталь с гладкой поверхностью, диаметр – 6-40 мм. Арматура диаметром до 12 мм может поставляться в мотках и прутках, более 12 мм – только в прутках. Для строительства фундамента в качестве рабочей арматуры не подходит, но для хомутов использовать можно;
• А300 (АII) – арматура с кольцевидным профилем, ее не рекомендуется использовать при возведении фундамента, но в частном строительстве для небольших построек и неответственных объектов ее все же применяют. Естественно, ее можно использовать в качестве конструктивной арматуры;
• А400 (АIII) и А500 идеально подходит для фундамента. Стержни имеют рельеф, диаметр колеблется от 6 до 40 мм, длина – от 5 до 11,7 м;
• А600 (АIV) – арматура повышенной прочности, применяется при строительстве ответственных объектов, подходит для конструкций с предварительным напряжением;
• арматуру А800 (АV) и А1000 (АVI) применяют при возведении многоэтажных зданий, мостов и прочих конструкций, где крайне важна особая прочность.

Кроме того, при строительстве фундамента используются и другие виды стальной арматуры, о свойствах которых можно судить по маркировке:

• буква С указывает на возможность скреплять стержни в каркас при помощи сварки (примеры – А400С, А500С, А600С). Арматура класса А500С в последнее время стала особенно популярной;
• буква К говорит об устойчивости к воздействию коррозии (А400К, например);
• Ат в маркировке означает, что сталь была упрочнена термомеханическим образом. Прерывистое охлаждение, которое используется при данной технологии, повышает прочность и стойкость коррозии. Популярный класс такой арматуры – Ат800.

ГОСТы и ТУ требуют использовать сталь конкретной марки для производства определенного типа арматуры. Изготовитель обязательно должен указать, какую сталь он использовал – это очень важная для застройщика информация, позволяющая правильно выполнить все необходимые расчеты.

Некоторые используемые марки стали приведены в таблице ниже. Характеристика каждой марки – это тема отдельной статьи. Тут отметим лишь, что, например, сталь 35ГС – низколегированная, а сталь 25Г2С изготавливается с применением кремния и марганца в качестве легирующих добавок. Оба эти сплава отличаются высокой прочностью.

Правила работы с композитной арматурой

Каркас любой конструкции является её основой, и очень важно зафиксировать его в определённом положении – а чтобы он сохранял свою пространственную форму, все элементы должны быть надёжно закреплены между собой. Так как соединять стеклопластиковые стержни с помощью сварки нельзя, остаётся только вязка

Кстати, если для этой цели использовать пластиковые хомуты, вязальный крючок и вовсе не понадобится.

Вот как выглядит весь процесс работ пошагово:

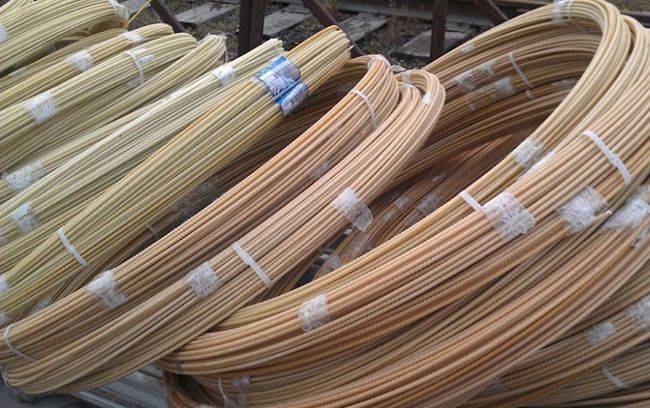

1. Бухту с арматурой разматывают и нарезают на отрезки заданного размера.
2. Под поперечные прутья нижнего уровня устанавливаются фиксаторы. Интервал между ними должен быть таким, чтобы стержни не прогибались. При диаметре арматуры 8 мм это порядка 80-90 см.
3. Поверх фиксаторов раскладываются поперечные стержни нижнего ряда.
4. В местах их пересечения с продольными прутами выполняются соединения проволокой или пластиковыми стяжками.

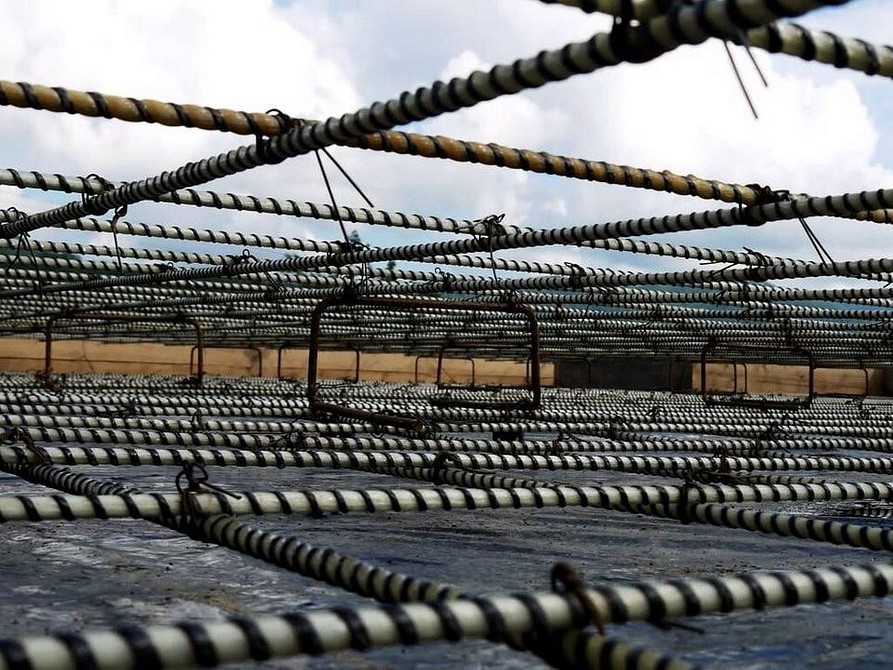

5. Затем устанавливаются вертикальные элементы, за счёт которых обеспечивается отступ верхней сетки от нижней. При сборке каркасов плит для этой цели можно использовать как готовые покупные плоские каркасы, так и элементы типа «лягушка».
6. На поддерживающие элементы укладываются и привязываются ряды верхней арматуры.
7. Если это плита, торцы сеток 1 и 2 рядов соединяются П-образными хомутами.

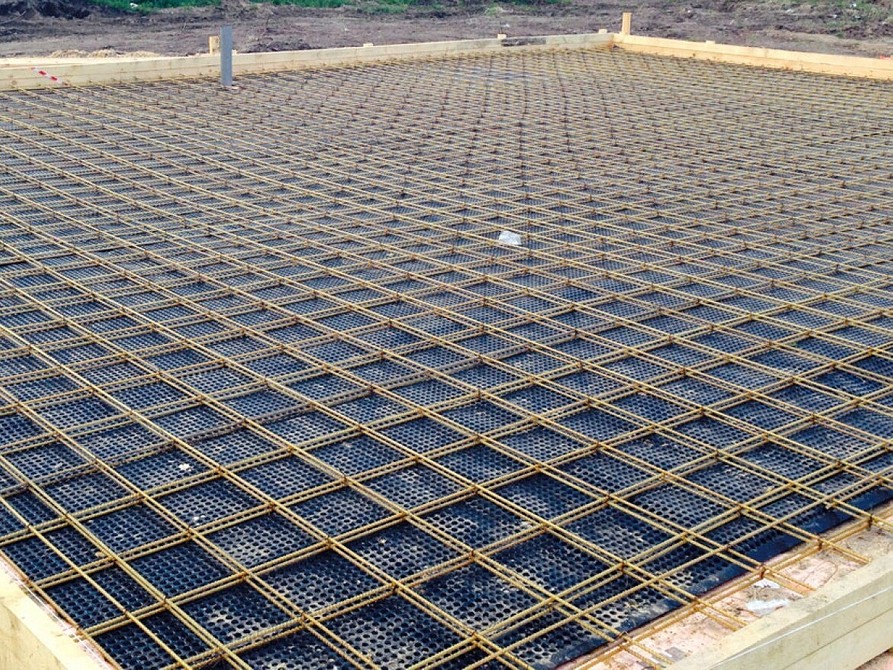

Нюансы сборки каркаса плитного фундамента

Плита является плоской конструкцией с большой площадью, поэтому при сборке её каркаса вместо отдельных стержней можно установить готовые сетчатые карты и связать их между собой. Это очень ускорит работу, но обойдётся дороже, поэтому многие подрядчики всё же производят сборку из отдельных стержней.

В отличие от длинномерных каркасов под ленты и столбы, сетки для плиты собирают по месту, иногда используя в качестве подставок пятаки нужной толщины, нарезанные из пластиковой трубы. Если плита ребристая, каркас для выступающих частей собирается отдельно, по принципу ленточного, а укрупнённые фрагменты закладываются в вырытые в грунте углубления. Только после этого начинают собирать горизонтальную часть каркаса, обязательно фиксируя её выпуски к арматуре рёбер.

Схема каркаса ребристой плиты

Особенности сборки ленточного каркаса

По сути, сборка каркаса ленты особо ничем не отличается от плиты. Единственное принципиальное отличие заключается в том, что у неё имеются угловые соединения и пересечения наружного контура с поперечными стенками, которые нужно правильно обустроить. Выполняют их с помощью Г- или П-образных элементов, позволяющих сделать плавный переход арматуры из одной плоскости в другую.

Длина этих элементов, которые невозможно изготовить на объекте, а нужно покупать вместе с арматурой, должна быть такой, чтобы обеспечить нахлёст не менее 50 диаметров арматуры. Если части длинномерного каркаса могут для удобства собираться на отдельной площадке, а потом уже устанавливаться в опалубку, то арматуру в местах пересечений придётся привязывать на месте.

Варианты соединений частей ленточного каркаса

Параметры арматуры для фундамента

Удобство использования

По этому параметру стеклопластиковая арматура мало отличается от стальной. Она намного легче, но при индивидуальном малоэтажном строительстве масса арматуры несущественна. Стеклопластик нельзя сварить, но и стальную арматуру сегодня предпочитают вязать нержавеющей проволокой или пластиковыми хомутами. Резать композитную арматуру болгаркой очень легко. Единственный важный нюанс: стеклопластиковый пруток нельзя изогнуть на стройплощадке, а заказанные у производителя гнутые изделия обойдутся дорого, к тому же их придётся долго ждать. Отсутствие жёсткого непрерывного армирования в углах может сказаться на прочности конструкции, но выход есть: ничто не мешает комбинировать прямые стеклопластиковые прутки с гнутыми стальными.

Преимущества и недостатки материалов

Сравнение стеклопластиковой и металлической арматуры определяется достоинствами и недостатками этих материалов. Это поможет сделать выбор для конкретного строительного проекта.

Среди плюсов стеклопластика — малый удельный вес и прочность, поэтому его легко доставлять на объект и работать, связывая сетки или каркасы. Другие преимущества композитного армирования:

• устойчивость к агрессивным воздействиям, она не боится морской воды, перепада температур, кислот или щелочей;
• не проводит электрический ток, поэтому хорошо проходит для жилых помещений, задний, где не требуется экранирование;
• не теряет своих свойств в широком диапазоне температур от -60 до +90ºС;
• большой выбор типоразмеров, при необходимости можно заказать любой нужный диаметр;
• для скрепления прутов не требуется сварки, достаточно пластиковых хомутов;
• прочность на разрыв превышает данный показатель у металлического аналога.

Этот материал имеет и недостатки:

• ее невозможно изогнуть непосредственно при создании армирующей конструкции, поэтому приходится заказывать гнутые элементы на заводе;
• сравнительно низкий модуль упругости;
• смола, применяемая для производства стеклопластика, воспламеняется при температуре около 200ºС, что недопустимо при повышенной пожароопасности.

Металлическая арматура – классический материал. Именно она чаще используется в производстве железобетонных конструкций, для объектов промышленного назначения, тяжелых фундаментов. Без нее не обойтись при строительстве сооружений с повышенной пожарной опасностью, под высоким поперечным сжатием или динамическими нагрузками. К преимуществам стальной арматуры относят:

• прочность;
• модуль упругости, превышающий в 4 раза аналогичный у стеклопластика;
• возможность сгибания металлического хлыста под любым углом;
• длительность эксплуатации, при правильном защитном слое бетона.

Арматура из металлического прута имеет и недостатки, из-за которых строителям приходится искать альтернативные материалы:

• высокий удельный вес, поставка в 12 метровых прутах;
• незащищенные бетонным слоем элементы разрушаются коррозией;
• для монтажа железа требуется сварка, в некоторых случаях спецтехника.

О преимуществах композитной арматуры

Главное преимущество ПКА – это, пожалуй, её цена. Да, стоимость этой арматуры почти вдвое ниже стальной, это существенно удешевляет строительство, особенно на объектах, в которых есть необходимость в больших объёмах армирования.

ФОТО: tk-stroyresurs.ruПКА успешно применяют для армирования фундаментов, несущих конструкций и перекрытий

Второе явное преимущество ПКА перед сталью – это удобство работы, а именно малый вес и отличная гибкость. Там, где для перемещения армирующего каркаса или материалов для него потребуется подъёмный кран, способны справиться двое человек без особой физической подготовки. Плюс облегчение веса благотворно сказывается и на всей конструкции, особенно если речь идёт о перекрытиях.

Режется эта арматура легко – не в пример стальной. А ещё – эта арматура продаётся в бухтах, то есть имеет практически неограниченную длину. Это позволяет избежать лишних стыков и нахлёстов, экономит расход.

ФОТО: materialyinfo.ruИ ещё – полимерная арматура не подвержена коррозии, как стальная, в такой агрессивной среде, как бетон

Теплопроводность

Теплопроводность важна в основном в стеновых кладочных конструкциях, где поясное армирование нередко ведёт к образованию мостиков холода. И здесь стеклопластиковая арматура кладёт стальную на обе лопатки: коэффициент её теплопроводности в 13 раз ниже, чем у стали.

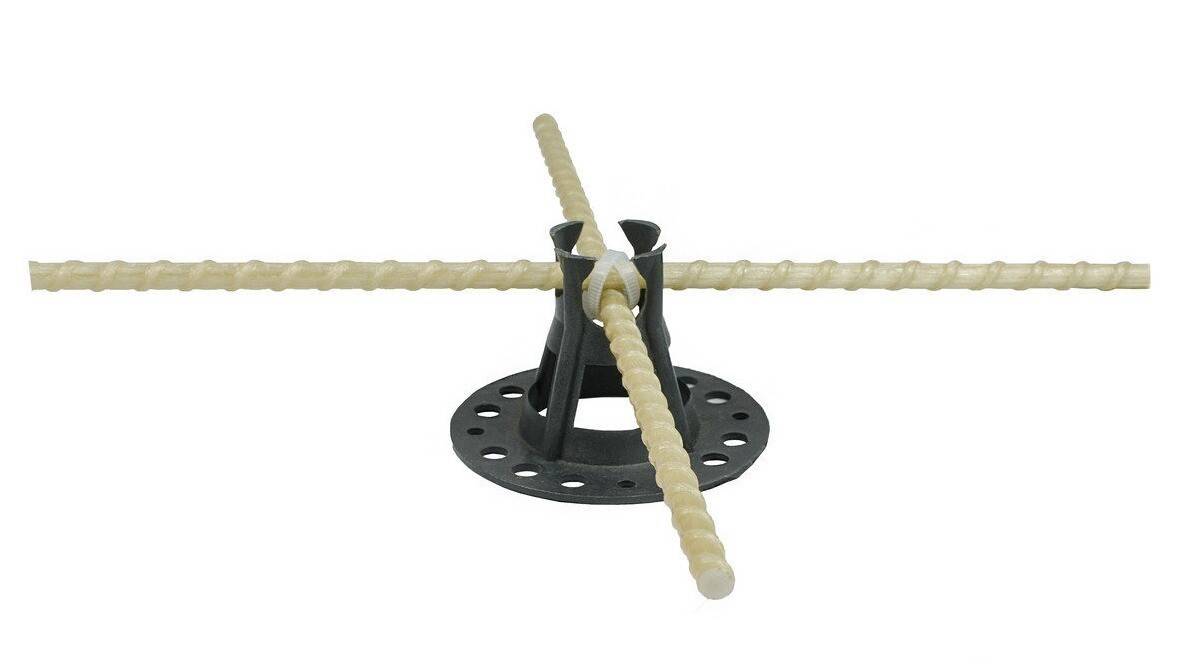

«Полиарм»Дистанционные подставки помогают расположить арматуру в толще слоя бетона.

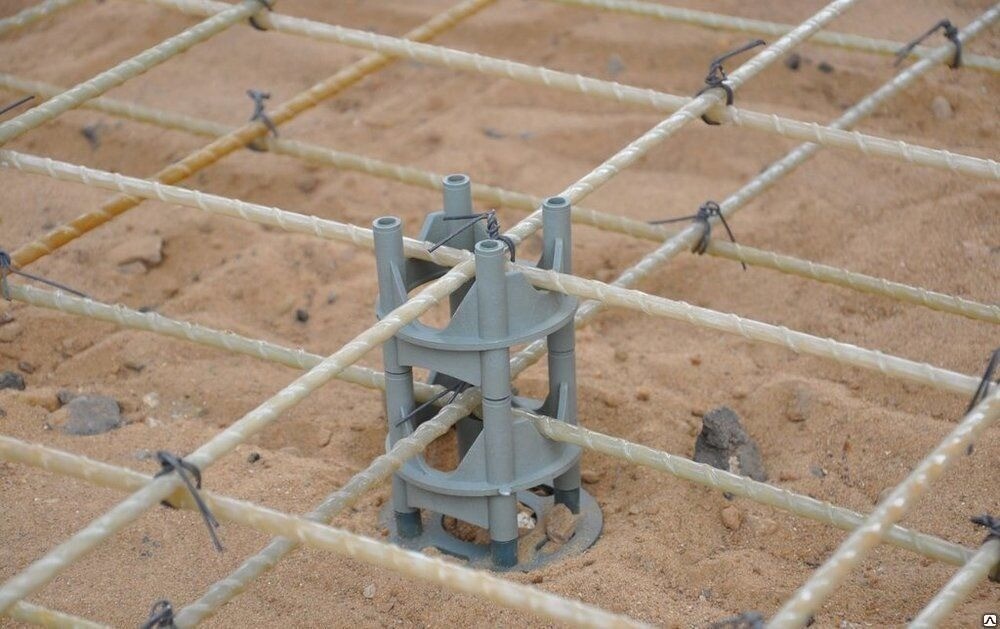

«СМЛ-52»При устройстве толстых плит применяют двухуровневые держатели арматуры.
Fundament SPBКомпозитную арматуру можно вязать нержавеющей проволокой с помощью обычного крючка или электропистолета.
«Толстостен»В стяжках пола и тонких плитах иногда можно обойтись без дистанционных подставок.

Технические особенности стеклопластиковой арматуры

Стекловолоконные изделия являются экономичным аналогом стальной арматуры. Производятся из различных материалов с разными техническими характеристиками. Такой тип стержней подходит при изготовлении бетонных, гипсовых, силикатных конструкций.

Преимущества стеклопластиковой арматуры:

• Малый вес.
• Стойкость к влаге, химическим веществам.
• Диэлектрические свойства. Стекловолокно не проводит электрический ток, который окисляет металл.
• Низкий коэффициент теплового расширения, приближенный к аналогичным характеристикам бетона. Такая характеристика снижает риск образования трещин в бетонных конструкциях.
• Не создает помех для радиосигналов.
• Большой выбор сечений и длин прутов.
• Легкость транспортировки.

Недостатки:

• Низкая огнестойкость.
• Небольшой диапазон рабочих температур.
• Малая прочность на изгиб и сжатие. Пруты могут тянуться еще при заливке бетона, что требует дополнительного контроля при армировании.
• Усложненный монтаж. Стекловолокно нельзя сваривать, в качестве связующих элементов используются пластиковые хомуты, которые не отличаются высокой надежностью. При необходимости применения сварочного аппарата используются композитные пруты со стальным стержнем.

Композитные пруты применяются при устройстве стяжки, настилов, дорожных покрытий, а также при изготовлении ограждений, щитовых и каркасных конструкций с низкими нагрузками, строительстве береговых, канализационных, мелиоративных и других сооружений. При монтаже стекловолоконных прутов не рекомендуется их сгибать – при таких воздействиях, поверхность стержня может быть нарушена.

Особенности

Производство стеклопластиковой арматуры осуществляется в соответствии ГОСТ 31938. Для изготовления стержней используются стеклянные, базальтовые, арамидные или углеродистые (графитовые) волокна, которые создают упругий сердечник. Пропитываются нити специальным полимерным связующим термореактивного или термопластичного действия (эпоксидными смолами) и составами для затвердевания, в результате получается арматура высокой прочности.

Композитный материал в зависимости от состава волокон подразделяется на:

• Арматуру стеклопластиковую — АСП (АСК);
• Базальтокомпозитную — АБК;
• Углекомпозитную — АУК;
• Арамидокомпозитную — ААК;
• Комбинированную с композитными составляющими — АКК.

Результат вычислительных процессов

На данном этапе вы уже сами в состоянии подсчитать выгоду от покупки стеклопластиковой арматуры для каркаса фундамента. Одна лишь экономия на «обрезках» составит около 10 т.р. А если прибавить разницу в цене, то это получится 22 т.р. Т.е. 50% от стоимости стеклопластиковой арматуры. Вдобавок, электроэнергия, расход денежных средств на ее проведение. Время работы болгарской пилой, расходный материал для болгарской пилы, перевозка и погрузка\разгрузка стальных прутьев, это еще 10 т.р как минимум, а так же учет строительного мусора, который придется выкидывать и оставлять бесхозным. Учитывая дополнительную трату времени, мы получаем просто сумасшедшие экономическую и временную выгоды, и сразу избавляете себя от головной боли с коррозией.

Учитывая, что строительство – занятие само по себе не из дешевых и с долгосрочным капиталовложением, целесообразнее будет пользоваться стеклопластиковой арматурой.

Размеры стеклопластиковой арматуры

Преимущества композитной арматуры

К преимуществам стеклопластиковых изделий по сравнению с металлическими аналогами следует отнести:

Малый вес. Для арматуры с пластиковыми стержнями используются прутья меньшего сечения, благодаря чему общий вес конструкции снижается почти вдвое. Например, стеклопластиковый стержень диаметром 8 мм будет весить всего 0,07 кг/п м, в то время, как металлический прут с таким же сечением весит 0,395 кг/п м. Благодаря меньшему весу транспортировать пластиковые изделия можно даже на легковом автомобиле, тогда как для металлической арматуры потребуется большегрузная машина.

• Устойчивость к коррозии. Стеклопластиковые изделия не окисляются и не воздействуют с влагой.
• Диэлектрические показатели. Композитные пруты – это радиопрозрачные диэлектрики, которые отличаются инертностью к электричеству и радиоволнам. Именно поэтому пластиковая арматура считается самым хорошим материалом для возведения медицинских центров, лабораторий и прочих специализированных сооружений.
• Химическую устойчивость. Агрессивные компоненты, такие как: бетонное молочко, битум, морская воды, растворитель или солевые составы, со временем оказывают негативное воздействие на металлические профили. В свою очередь, композитные материалы остаются инертными к такому «соседству».
• Температурный диапазон. Композиты можно применять при режиме от -60 до +120 градусов.
• Высокую теплопроводность. Показатель проводимости тепла у стеклопластика составляет 47 Вт/м*К, а у металла – 0,5 Вт/м*К.
• Повышенные прочностные показатели. Прочность композитного материала на растяжение значительно выше, чем у металлического изделия. При одинаковом диаметре пластиковая арматура выдерживает в 3-4 раза больше продольных нагрузок.
• Долгий срок эксплуатации. Производители композитных материалов утверждают, что такая арматура прослужит более 150 лет. Проверить это пока что невозможно, однако рекордный зафиксированный срок службы пластикового армокаркаса составил 40 лет.
• Скорость монтажа. Стеклопластиковые стержни быстро нарезаются обычной болгаркой и вяжутся при помощи пластиковых хомутов.

Кроме этого, благодаря повышенной упругости пластиковые изделия выпускаются практически любой длины.

Тем не менее, не будем торопиться с выводами, касательно того, какая арматура лучше. Справедливости ради стоит рассмотреть также и негативные стороны стеклопластиковых стержней для армирования монолитных бетонных построек.

Что в итоге: ПКА или сталь?

В итоге – полимерную арматуру лучше не применять в жизненно важных сооружениях. Она отлично подходит для армирования плитных фундаментов, дорог и пешеходных тротуаров, где присутствует только незначительная нагрузка. Использование ПКА в таких объектах действительно поможет сэкономить, но вот при строительстве жилых объектов лучше отдать предпочтение проверенной временем стали. Может быть, когда-нибудь изобретут и пластиковый бетон, который сможет намертво армироваться ПКА, но пока сталь – и только сталь – является гарантией прочности.
