Как выбрать твердотопливный котел? Виды ТТ котла – их Плюсы и Минусы в использовании

Разновидности твердотопливных котлов

Выбрать лучший твердотопливный котёл можно. Но перед покупкой стоит ознакомиться с типами данных агрегатов, отличающихся между собой множеством характеристик. Выделяют четыре основных типа оборудования на твёрдом топливе:

1. Классические.
2. Пиролизные.
3. Длительного горения.
4. Автоматические.

Классический вариант

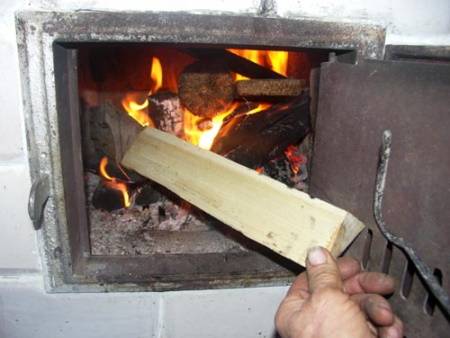

Обычный котел на дровах

Схема работы классического агрегата такова, что тепло получается путём пламенного сжигания топлива. Котлы имеют две дверки. Через одну происходит загрузка топлива, а через другую – очищение от золы и прочих продуктов сжигания. Функционировать могут как на дровах, так и на угле. Теплообменник может быть изготовлен из разных материалов: чугун либо сталь.

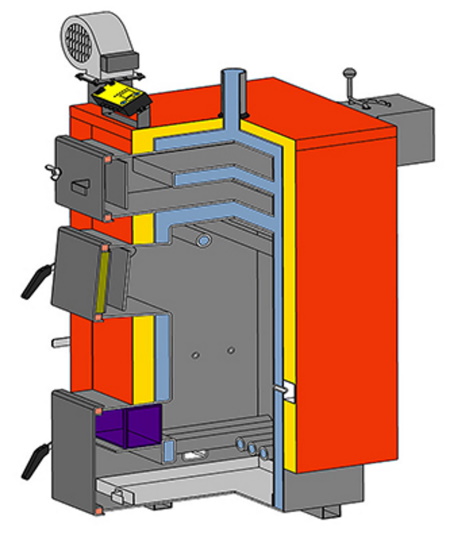

Газогенераторные модели

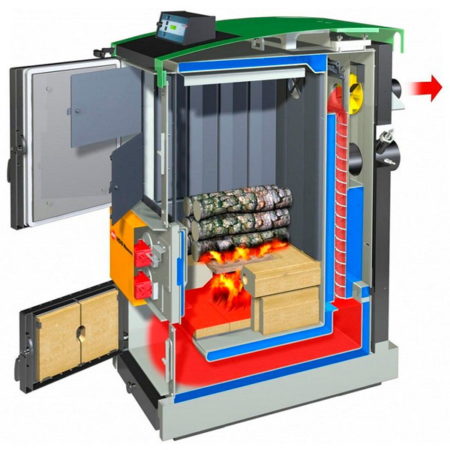

В основе работы данного типа котла на твёрдом топливе – процесс пиролиза (распад и газификация твёрдого топлива). Данный процесс активируется при закрытой дымоходной трубе и закрытой камере сжигания. После того, как газ из поленьев высвободится в процессе пиролиза, он движется в сопло горелки, а там перемешивается с вторичным воздухом, что накачивает вентилятор. Затем смесь газа направляется в камеру сжигания и воспламеняется там. Горение осуществляется при температуре, иной раз достигающей 1200 °С. Процесс будет длиться, пока твёрдое топливо не сгорит полностью.

Газогенераторные твердотопливные котлы отличаются очень высоким коэффициентом полезного действия, доходящим до 90 %. При этом длительность горения может быть равно почти 10 часам. Агрегаты данного типа очень просты в эксплуатации за счёт полного сжигания поленьев, а контроль воздушной подачи даёт возможность полностью регулировать температуру теплоносителя.

Котёл длительного горения

Принцип работы котла длительного горения

В данном случае продолжительное горение обеспечивается особыми приёмами. На сегодня известны две системы длительного горения – Булерьян (Канада) и Стропува (Прибалтика), однако вторая не столь популярна из-за высокой стоимости, непростой эксплуатации и прочих техпараметров. Задумываясь над тем, как выбрать котёл твердотопливный длительного горения, вспомните, что по большому счёту это те же самые газогенераторные агрегаты, однако принцип работы у них другой.

Оборудование Булерьян – это печь с двумя камерами, где в нижнем отсеке осуществляется тление и формирование газа. После того, как газ поступает во вторую камеру, он смешивается с воздухом, и топливо без остатка сгорает.

Конструкция такого твердотопливного агрегата имеет цилиндрическую форму с вваренными в него трубами на половину окружности. Расположение труб снизу-вверх делает воздушную циркуляцию лучше и тем самым отдачу тепла – выше.

Монтаж обычно производят в нежилых помещениях, прекрасно подойдёт для обогрева гаража и дачи.

Система Стропува имеет два цилиндра, где один располагается внутри второго (в виде матрёшки). Пространство между цилиндрами наполнено медленно нагревающейся водой. Внутреннему цилиндру отведена функция топочной камеры, куда посредством распределителя попадает воздух. После топливной загрузки прогорание начинается сверху вниз, из-за чего нагревается вода.

Автоматический котёл

Этот котёл на твёрдом топливе подразумевает автоматизированную топливную загрузку и очищение от золы. Он имеет шнековый и транспортерный бункеры для топливной подачи и автоматической очистки от золы. В моделях на угле присутствует движение пласта горения топлива, необходимое для полного сжигания. С этой целью в автоматический котёл встроены подвижные колосники (либо рубящие и двигающие механизмы). Есть принудительный наддув для оптимального нагрева воды и топливного сжигания.

Можно выделить следующие плюсы автоматических котлов на твёрдом топливе:

1. Они не нуждаются в трудоёмком обслуживании и постоянном надзоре со стороны владельца.
2. В стандартное оснащение котла входит температурный регулятор.
3. Большинство имеют датчики, которые отслеживают температуру в самом котле.
4. Коэффициент полезного действия может равняться 85 %.
5. Продолжительное функционирование, которое ограничено только ёмкостью бункера для автоматизированной топливной подачи.

Расход топлива, в том числе угля, значительно меньше в автоматических котлах по сравнению с классическими твердотопливными агрегатами.

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

• выборе дымохода;
• сварке труб «рубашки»;
• резьбовом соединении;
• расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

• увеличить рабочую температуру до 75 или более градусов;
• почистить внутренние стенки камеры;
• поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Наиболее востребованные типы котлов

Сегодня очень распространена модель под названием «Виадрус», произведенная в Чехии. Это чугунный котел с доступной ценой и при этом с очень высоким качеством. Из-за наличия чугунного теплообменника, подобные котлы имеют достаточно большой срок службы. Также существует возможность подключения дополнительно надувной горелки и механического регулятора тяги.

Распространенные модели твердотопливных котлов

Существует также возможность включения в общую систему насоса для циркуляции, который работает при температуре выше 80 градусов. Подобный котел прост в монтаже и обслуживании и использует почти все типы топлива для отопления дома твердотопливным котлом.

Если все же в недалекой перспективе планируется также подсоединение к газомагистрали, то можно тогда уже выбрать и комбинированный котел. К котлам подобного типа возможно подключение газовой горелки. Наилучший образец – это котел «Дон». Он российского производства и может работать на торфе или угле. Этот котел является стальным и устойчиво реагирует на все перепады температуры.

Отдельно также можно сказать про котлы типа КЧМ. Сегодня они очень популярны. В них используется любой тип горючего. Не только твердый тип горючего, но и отработанное масло, солярка, газ. Подобная «всеядность» чрезвычайно нужна, особенно в удаленных от города местах. Сам по себе котел чугунный. Он является надежным и имеет долгий срок службы и мощность от 16 до 90 кВт.

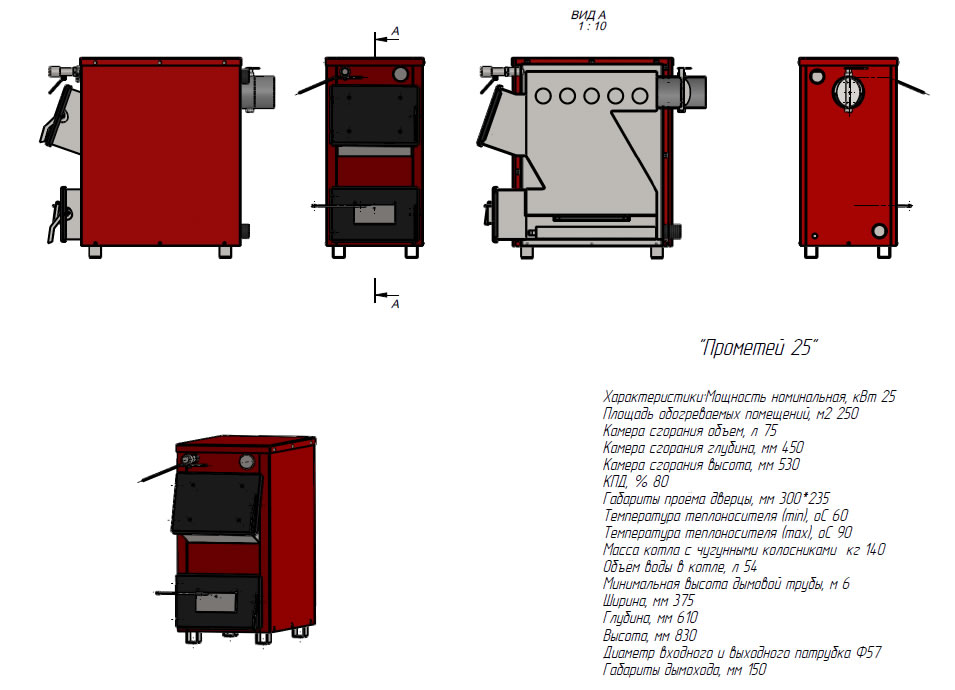

Также достойна внимания модель «Прометей» фирмы Сибэнэрготерм в городе Новосибирск. Подобные котлы с одним или с двумя контурами и с мощностью от 10 до 45 кВт, сделаны из стали после спецобработки против коррозии. Работает на гранулах, угле, дровах. В этом котле имеется очень высокая теплоотдача. Также есть защита от перегревания в виде режима скидывания топлива в отсек для золы.

Твердотопливный котел Прометей

Относительно пиролизных котлов достойна внимания модель «Харьков». Подобные агрегаты обладают довольно высоким КПД и могут использовать любое твердое топливо. Воздух в этом случае является теплоносителем и поэтому снижаются теплопотери.

Принцип работы твердотопливных котлов

Котлы имеют модульную конструкцию, состоящую из нескольких устройств в одном корпусе:

• теплообменника;
• топки с дверцей;
• колосниковой решётки;
• зольника с люком для прочистки;
• терморегулятора.

Отопительный котёл работает по следующему принципу:

1. В камеру загружают топливо, поджигают. Дрова или альтернативные материалы сгорают, образуя СО.
2. Температура воздуха увеличивается и газы поднимаются выше в дымоход.
3. Горячие воздушные потоки, вытесняя холодные, перемещаются по отопительной сети.
4. По мере их продвижения жидкость в теплообменнике нагревается.

За подведение воды отвечает впускной патрубок, а за поступление горячего носителя в радиаторы — коллектор обратки. Обе точки подключения контура рекомендуют оборудовать температурными датчиками.

Как правильно подключить прибор к отопительной сети

В описанной конструкции чаще используют принудительную схему обвязки посредством двух патрубков. Первый подключают к подающему контуру, а второй — к обратному.

Порядок действий выглядит следующим образом:

• Оба патрубка обвязывают льняной паклей. Обмотку покрывают герметиком.
• Сверху устанавливают уголок, прикручивают бочонок с ниппелем.
• Все детали плотно стыкуют и подключают к крану, участки с резьбой обрабатывают герметиком.
• Водяной контур подсоединяют к трубам для циркуляции теплоносителя посредством муфты и гайки.

Перед запуском отопительной системы выполняют тестовую проверку, чтобы убедиться в отсутствии протечек.

Что такое автоматический ТТ-котел

Устройство используют для обогрева домов, производственных помещений. Выработка тепла в них ведется непрерывно. Постоянное присутствие человека в помещении при этом не требуется, т.к. печь оборудована хранилищем для автоматической подачи древесных материалов. Такие агрегаты еще называют твердотопливными котлами длительного горения (ТКДГ).

Прибор состоит из 2 узлов: печи и емкости для сбора дров, угля и т.д. Загрузка топлива из хранилища в камеру сгорания осуществляется механическим способом. Днище (бункера) оборудовано железным винтовым цилиндром или заглушкой-поддоном. Вращаясь, они запускают подачу топлива в печь через трубу, соединяющую емкость с камерой сгорания.

При выборе ТКДГ следует учитывать, чем будет отапливаться помещение – дровами или гранулированным сырьем. От этого зависит не только тип конструкции (габариты, масса), но и энергоэффективность установки (КПД, цена обогрева).

Плюсы

Преимущества ТКДГ – работы в автономном режиме, экономичный расход горючего, экологичность эксплуатации. При установке котла частник избавляет себя от необходимости постоянного контроля над процессами горения (поддержанием пламени, температуры). Постепенная (дозированная) загрузка топлива существенно сокращает объемы сжигаемых материалов за сезон. Количество продуктов сгорания (золы, сажи) сокращается. При этом постройка обогревается круглосуточно без перепадов температур. Владельцу не нужно тратить время на розжиг.

Дополнительным преимуществом котлов-автоматов является их использование в системе домашнего отопления. Размеры установок позволяют разместить их в подсобном помещении без перепланировки здания и дополнительных расходов.

При установке котла нет необходимости контроля процесса горения.

Минусы

Твердотопливный котел с автоматической подачей топлива имеет 1 недостаток. Раскаленная конструкция нагревает пространство и предметы вблизи. Для соблюдения техники пожарной безопасности требуется капитальный ремонт подсобного помещения (места размещения) с использованием негорючих материалов (камня, цемента, керамики).

Недостатком ТКДГ является меньший КПД по сравнению с отопительными печами.

Классификация

Условно котлы разделяются по характерным особенностям.

По материалу теплообменника

1. Чугунные – конструкция собрана из отдельных секций с резьбовыми соединениями.

Мощность зависит от количества секций. Дым обычно выходит напрямую без дополнительных каналов с теплообменниками.

Преимущества:

• долговечность и антикоррозийные свойства;
• высокая термоустойчивость;
• возрастание мощности увеличением числа секций;
• ремонтопригодность.

Недостатки:

• повышенная хрупкость;
• неустойчивость к резким перепадам температуры;
• необходимость фундамента или прочного пола из-за веса котла;
• пониженный КПД.

2. Стальные – конструкция сварена из листовых элементов.

Теплообменником выступает «водяная рубашка», нагревающая теплоноситель. Установка дополнительных заслонок на путях выхода газов повышает теплоотдачу и КПД.

Преимущества:

• большой ассортимент;
• удобство обслуживания;
• быстрый выход в рабочий режим
• ударостойкость;
• ремонтопригодность.

Недостатки:

• подверженность коррозии;
• образование слабокислотного конденсата, ограничивающего срок эксплуатации;
• возможность прогара из-за некачественной тонкой стали;
• мощность не регулируется.

По виду топлива

1. На дровах.

Основными показателями являются плотность древесины, количество выделяемого дыма, а также золы. Подходящие породы:

• дуб – самое большое выделение тепла при длительном горении;
• ольха – не требует сушки, подходит для очистки дымохода;
• берёза – хорошая теплоотдача с длительным горением, но недолгое хранение;
• осина – подходит для чистки трубы;
• ясень – максимальная теплотворность:
• тополь или ива – когда уже нет никаких дров;
• сосна – даёт жар, но быстро сгорает, оставляя много копоти.

2. На угле.

В котлах используются:

• каменный уголь;
• слабоспекающийся кокс;
• бурый уголь;
• антрацит.

3. На пеллетах.

Спрессованные гранулы диаметром до 10 мм и длиной до 50 миллиметров. Изготовители обычно указывают подходящие размеры, так как превышение значений повышает нагрузку на компоненты котла, снижая срок службы. В качестве сырья для изготовления используются:

• древесина;
• солома;
• шелуха подсолнечника;
• камыш;
• торф;
• кукурузные початки и шелуха гречихи;
• твёрдые бытовые отходы;
• макулатура;
• уголь.

4. На щепе и опилках.

Эффективный способ избавиться от остатков деревопереработки.

5. На смешанных материалах.

Возможность сжигания разных видов в одном котле.

По способу подачи

1. Котлы с ручной загрузкой.

Изделия, в которых топливо добавляется по мере надобности или сгорания. Неплохой вариант для установки в частном доме для максимального извлечения тепла.

2. Полуавтоматические агрегаты.

Закладка осуществляется вручную, а процесс горения контролируется автоматикой.

3. Автоматические изделия.

Современное оборудование с автоматической подачей гранулированного топлива в виде пеллетов. Характеризуется компактностью, высоким КПД до 86%, а также малой зольностью.

Кроме того, оборудуются автоматизированными системами розжига, поддержания заданной температуры, а также аварийной защиты.

По направлению загрузки

1. С горизонтальной (фронтальной) загрузкой – у изделий с чугунными теплообменниками. В процессе работы удобно подкладывать поленья дров.
2.  С вертикальной (верхней) загрузкой – у моделей со стальными теплообменниками и характерным горением на нижнем уровне с одновременной просушкой в верхней части. Для эффективной работы требуется аккуратность при укладке поленьев.

По способу сжигания

1. Традиционные – отличаются отсутствием какой-либо электроники или элементов, зависящих от электропитания. Используется вся топливная линейка. Размеры топки и принцип горения определяют частоту загрузки котла и регулярность очистки. Изделие является неплохим вариантом для оборудования деревянного дома или дачи.

2. Пиролизные – отличаются применением принципа раздельного сгорания материалов и газов, образующихся при горении. Тепло в большом количестве выделяется при смешивании с поступающим кислородом. Отходы в виде золы и сажи практически не образуются, а КПД устройства очень большой. Обязательно соблюдение повышенных требований к влажности дров, которая не должна превышать 15 процентов.

3. Длительного горения – простые устройства с лояльными требованиями к влажности и возможностью обслуживания один-два раза в день. Бывают:

• одноконтурные;
• двухконтурные;
• комбинированные.

По способу регулирования воздушной тяги

1. Энергонезависимые – механическая регулировка притока воздуха.
2. Энергозависимые – использование нагнетающего вентилятора, управляемого электронным блоком.

По количеству контуров

1. Одноконтурные – только для отопительной системы.
2. Двухконтурные – обеспечивают обогрев помещения и снабжение горячей водой.

Двухконтурные твердотопливные котлы

Предназначаются двухконтурные котлы отопления на твердом топливе для обогрева помещений.

Данные устройства могут функционировать на дровах, угле, биотопливе из древесных отходов и т.д.

На сегодняшний день котлы двухконтурные твердотопливные считаются относительно недорогим и надежным вариантом теплоснабжения дома и обеспечения горячим водоснабжением.

Эти агрегаты производят двух видов:

• со встроенным в прибор бойлером;
• со встроенным змеевиком.

Следует отметить такую особенность двухконтурных твердотопливных котлов длительного горения, как отсутствие возможности производить точную регулировку нагрева, позволяющую обеспечивать стабильную температуру теплоносителя для обогрева помещений. Это основной их недостаток, но данную проблему решить можно.

Чтобы регулировка температуры в котле стала возможной, данное оборудование следует подключить вместе с котлом бойлера, так называемого косвенного нагрева, у которого имеется встроенный змеевик, пропускающий сквозь себя горячую воду из агрегата.

В данном случае этот элемент прибора выполняет функцию теплообменника и его монтируют таким образом, что обеспечивается равномерность нагрева жидкости. Поскольку у теплообменника площадь поверхности большая, вода становится горячей за короткий промежуток времени.

Все двухконтурные модели, которые работают на твердом топливе, имеют идентичное строение. Это две цилиндрические емкости, одна из которых расположена внутри второй.

Внутренняя отвечает за отопление жилища, а внешняя – за подачу горячей воды. В самом теплообменнике расположена труба, нагревающая воду. Она же делает возможным отвод газа из топки.

У любого двухконтурного котла есть скобообразная труба, отвечающая за распределение тепла.

https://youtube.com/watch?v=R0XMnpwPZAo

Схема твердотопливного котла включает в себя следующее:

• регулятор тяги;
• камера сгорания и подогрева; зона горения;
• заслонка;
• телескопная труба;
• распределитель воздуха.

В каждом котле за один раз помещается примерно 30 кг твердого топлива. Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев теплоносителем выступает вода, поскольку она является недорогим и безопасным сырьем.

Однако нужно учитывать, что зимой, при отсутствии использования двухконтурного аппарата, вода замерзнет. Чтобы избежать этого, необходимо применять антифриз. Его использование не потребуется при ежедневном отоплении жилища.

Двухконтурный котел создается из стали либо чугуна.

Второй вариант считается более долговечным, однако, он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагревании.

Соответственно, во время работы твердотопливного котла необходимо обращать внимание на температуру воды. Чтобы она снизилась, систему отопления заполняют самостоятельно холодной жидкостью. Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную

Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную.

У стального аналога есть множество особенностей.

Хотя такое оборудование более прочное, оно может подвергнуться коррозии из-за контакта с влагой. При превышении уровня температуры, термостатический кран откроется в автоматическом режиме, что приведет к охлаждению системы.

Стоит помнить, что стальной котел создается посредством сварки, а это влияет на цену оборудования.

Как рассчитать мощность котла

СНиП 2.04.01-85 – техруководство по установке ТТ-котлов. По упрощенной схеме мощность отопления рассчитывают по норме 1 кВт на 10 м² (при потолках до 3 м, кладке кирпичных стен в 2 ряда). Общую площадь делят на 10 и получают необходимую мощность. Дополнительно учитывают степень утепления дома, теплопотери, неточности с учетом сложной планировки, наличие контуров ГВС. Запас по каждому параметру должен составлять 10-20%.

Мощность отопления рассчитывают с помощью технического руководства.

При переборе мощности появляется недогруз котла. Его устраняют подключением дополнительного оборудования.

Рейтинг лучших бюджетных твердотопливных котлов

Предложенный рейтинг твердотопливных котлов предлагает ознакомиться с новинками, появившимися на рынке в период 2018 – 2019 г. г. Он составлен на базе отзывов со стороны клиентов и предлагает максимально динамичное соотношение цены и качества товаров. С одной стороны оценивается простота исполнения и привлекательность внешнего вида, с другой – востребованность основанная на хороших рекомендациях.

Теплодар Куппер ПРО 22

Это комбинированная установка способная отапливать площади средней величины дома 150 м2. В стандартную комплектацию не включена горелка, однако существует возможность ее установки.

Агрегат отличается высокими параметрами теплоотдачи, диапазон изменений температуры теплоносителя составляет от 50 до 90 градусов. Данный котел отличается способностью быстрого розжига и длительного сохранения набранной температуры.

ZOTA тополь М 20

Данная модель представляет линейку котлов бюджетного исполнения. Основное предназначение – частный дом средних размеров. «Зота» станет незаменимым помощником среди домашней бытовой техники или на даче.

По рекомендации производителя для растопки этой установки лучше использовать дрова, как и уголь древесный. Комплектация имеет съемную заслонку, обеспечивающую легкий доступ для чистки котла.

Roda Brenner Classic BCR-03

Для отопления данного котла предусмотрено использование различных видов топливных материалов, что лучше всего подходит при наличии выбора. Прежде всего, можно применять дрова, как и древесный уголь, также подойдет кокс или антрацит.

Кроме этого предусмотрены приспособления позволяющие осуществлять топку газом или дизель топливом. Универсальный котел применим практически для любых условий, а его механическое управление позволяет использовать агрегат в полностью автономном режиме.

Bosch Solid 2000 B SFU 12

Известная чешская марка славится превосходным качеством своих изделий, котлы данной марки отличаются своей надежностью и долговечностью. Основной предусмотренный вид топлива – каменный уголь, однако, существует возможность использовать кокс, антрацит, угольные брикеты, а также дрова. Агрегат совершенно прост в обиходе, но единственный его недостаток – маленькая печка.

Буржуй-К СТАНДАРТ-20

Установка отличается своей высокой функциональностью, а также практичностью. В комплектации имеется манометр, контролирующий давление, и термометр, а его теплообменник выполнен из жаростойкой стали высокой прочности.

В базовой комплектации также предусмотрен механический регулятор тяги, который позволяет удерживать температуру теплоносителя в заданном диапазоне. Для растопки предполагается уголь, можно дрова. Какой уголь лучше использовать для топки можно узнать у специалистов.

Protherm Бобер 20 DLO

Модель выполнена в классическом стиле, предполагая одноконтурное устройство номинальной мощности в 19 кВт. Надежный корпус изготовлен из чугуна, что говорит о способности к длительному сроку эксплуатации. Основные виды топлива, предполагаемые, к использованию это дрова, а также уголь. Лаконичная модель укомплектована механической системой контроля, позволяющей применять котел для автономного режима работы.

Stropuva Mini S8

Данный котел, обслуживающийся на твердом топливе, предложен только в одноконтурном исполнении. Его основное предназначение это обогрев небольших построек площадью около 80-ти м2.

Среди основных преимуществ данного устройства нужно выделить высокий КПД, который составляет 85 %, а также способность сохранять тепло на протяжении 20-ти часов. Это отличное предложение для частных домов, имеющих небольшой размер, и загородных дач.

ZOTA Pellet 25А

Эту маркировку получил одноконтурный котел, получивший предназначение для обогрева средних, а также больших площадей объемом до 250 м2. Базовое оборудование котла призвано упростить эксплуатацию агрегата до нового уровня.

Здесь присутствует опция автоматической подачи материалов для растопки в печь и автоматическая система контроля. Увеличивает его функциональность возможность подключения внешнего управления, а также подключение теплых полов. Он предназначен для топлива в виде пиллетов, дров или брикетов, которые горят в топке практически без отходов.

Теперь у вас будет меньше вопросов какой лучше выбрать твердотопливный котел для отопления частного дома. Надеюсь мои рекомендации вам помогли. До скорой связи, дорогие читатели.

На последок небольшое видео с обзором лучших моделей
