Проектирование и монтаж отопления загородного дома
Монтажу отопительной системы предшествует выбор подходящего для здания типа оборудования и этап проектирования
Здесь важно рассчитать площадь отапливаемых помещений, составить план расположения стен, дверей, окон. Затем определяют вид теплоносителя и предпочтения жильцов по способу отопления помещений
Вычисляют мощность котла из расчета теплопотерь строения, выбирают оборудование. Оптимальным вариантом отопительной системы для дома из бруса считается газовое отопительное оборудование. Оно отличается дешевизной топлива, удобством эксплуатации и долговечностью.
Трубы, применяемые для отопительного оборудования, могут различаться по материалу. Металлопластиковые отличаются надежностью и долговечностью. Пластиковые (или полимерные) хорошо справляются с перепадами температур, не подвержены появлению ржавчины, не издают постороннего шума. Однако они плохо переносят высокие температуры и имеют высокий коэффициент теплового расширения. Стальные трубы достаточно прочные, но если в них заледенеет вода, то может произойти разрыв. Медные отлично держат тепло, но и цена у них выше, чем у остальных видов.
Батареи (радиаторы) тоже различаются между собой по числу секций и используемому материалу. Выделяют несколько основных типов радиаторов: панельные, система «теплого пола», вертикальные (такие, как полотенцесушитель), поделенные на секции, конвекторы.
Для контроля над работой отопительного оборудования устанавливают регулирующие клапаны и манометры (приборы, необходимые для измерения).
Технология монтажа отопительного оборудования зависит от типа отопительной системы. Монтаж водяного отопления в частном доме подразумевает выбор метода укладки отопительных труб: делают внешнюю разводку или скрытую укладку. При любом способе во избежание повреждения трубопровода учитывается усадка дома из бруса. Также определяются, однотрубная будет система или двухтрубная. Однотрубная система подразумевает расположение радиаторов на одной трубе. При этом теплоноситель проходит через них последовательно. Недостатком такой системы является то, что последний радиатор в цепи всегда будет менее нагретым, чем все остальные. В двухтрубной системе каждый радиатор присоединяется к двум трубам – такой вариант считается более эффективным, но и затраты на проведение труб буду больше. Монтаж водяного отопления включает в себя подготовку помещения и установку котла, подключение насоса или коллектора, закрепление необходимых приборов, обустройство трубопроводов, установку радиаторов.
Монтаж газового отопления в частном доме производится похожим способом. Для начала определяют, одноконтурный будет котел или двухконтурный, напольный или настенный. Одноконтурные предназначены только для обогрева, а двухконтурные дополнительно подают горячую воду. Газовый котел монтируют и подсоединяют к дымоходу. Затем проводят трубы и крепят их к стенам. Если предполагается установка принудительной системы циркуляции, то дополнительно ставят циркуляционный насос и фильтр грубой очистки. В помещениях монтируют радиаторы. Подсоединив трубы к котлу, заполняют систему и запускают котел.
При установке электрического отопления в каждом помещении делают отдельную силовую розетку и ставят устройство защитного отключения. Система «теплого пола» монтируется способом установки одножильного или двужильного кабеля, поверх которого укладывают напольное покрытие. Дровяную печь или камин устанавливают в деревянном доме с четким соблюдением техники пожарной безопасности. Нельзя устанавливать печь или камин в помещениях площадью менее 16 м2. Сначала под печь укладывают предтопочный стальной лист, затем собирают дымоход. Дымоходу необходимо обеспечить качественную герметичность и заделать швы специальными составами. Обычно монтаж самой печи или камина производится одновременно со строительством здания. В уже построенном доме установить кирпичную печь будет гораздо сложнее.
При установке парового отопительного оборудования сначала определяются с типом котла – он может быть твердотопливным, жидкотопливным, газовым или комбинированным. Выбрав подходящий котел, его устанавливают в специальном помещении котельной, подключают насос, монтируют коллектор. После подведения магистральных трубопроводов в помещениях устанавливают радиаторы.
Тонкости подбора радиаторов
Радиаторы — это одни из важнейших компонентов системы. Ведь они распространяют тепло по жилой площади. Поэтому к их выбору нужно отнестись со всей ответственностью, а не покупать первое попавшееся изделие.
Батареи делятся на категории в зависимости от конструкции и материала, из которого они изготовлены. Так как широкий ассортимент может загнать неподготовленного покупателя в тупик, перед походом в магазин необходимо разобраться с преимуществами и недостатками каждого типа.
Трубчатые радиаторы из стали
Трубчатые батареи, как правило, относят к продукции высшего ценового сегмента. Они полностью соответствуют всем стандартам качества и имеют ряд плюсов перед своими аналогами.
Прежде всего, такие конструкции без проблем переносят резкие перепады давления, а в случае отключения тепла батарея не будет завоздушиваться.
Также трубчатые радиаторы имеют гладкую поверхность как снаружи, так и внутри. Благодаря этому они отличаются привлекательным внешним видом, за счет чего гармонично впишутся в любой интерьер.
Трубчатые радиаторы из стали — это дорогое удовольствие. Но при этом служат они около четверти века, что полностью окупает затраты
Чугун
Впервые чугунные радиаторы стали использоваться более века назад. Но даже сегодня они не утратили своей актуальности и активно устанавливаются в системы обогрева.
Причина этого заключается в неприхотливости в уходе и просто огромном сроке службы — чугун верой и правдой прослужит порядка 50 лет. При этом он хорошо удерживает тепло. Изделия долго нагреваются, но после отключения отопления они в течение длительного времени будут обогревать комнату.
Даже по сравнению с биметаллическими и алюминиевыми изделиями чугунные конструкции являются неплохим и универсальным решением с массой преимуществ
Панельные стальные радиаторы
Сталь — это отличный проводник тепла. Поэтому батареи, изготовленные из нее, считаются наиболее эффективными и рекомендуются к установке всеми специалистами. К тому же они представляют собой монолитную конструкцию, что значительно упрощает монтаж.
При условии использования стальных радиаторов в доме или на даче с автономной системой отопления недостатков у них нет. Если соблюсти все рекомендации, то срок эксплуатации может достигать 30 лет.
Батареи этого вида нередко дополняются теплообменниками. Но это никоим образом не отражается на внешнем виде конструкции
Алюминиевые конструкции
Такие изделия появились в Италии более 35 лет назад. С момента своего изобретения алюминиевые радиаторы отопления сразу же стали популярными и завоевали признание профессионалов.
Подбирая радиатор отопления, прежде всего следует ознакомиться с материалом секций. От него зависит теплопередача батареи, срок ее службы и вес
И это ничуть не удивительно, ведь эти конструкции отличаются легкостью, высокой теплоотдачей, а также привлекательным дизайном. Но они слабо устойчивы к коррозии и подвержены завоздушиванию.
Алюминиевые батареи могут быть литыми или полученными в результате экструзии. Первый вид представляет собой монолитную конструкцию, а второй — это заготовка, формируемая прессом, из которой в дальнейшем вырезаются готовые изделия.
Литые конструкции считаются более надежными и прочными. По остальным параметрам их аналог ничуть им не уступает.
Алюминиевые батареи имеют сравнительно небольшой вес. Благодаря этому их легко перевозить и подключать, с чем можно справиться самостоятельно
Биметаллические конструкции
Такого рода батареи изготавливаются из сплава алюминия и стали. Эти металлы обладают совершенно различными характеристиками, а в результате их соединения получается материал с отличными эксплуатационными показателями.
Даже несмотря на высокую цену, лучше один раз потратиться и купить биметаллический радиатор от надежного поставщика. Благодаря длительной службе он полностью оправдает вложенные деньги
Встраиваемые напольные конвекторы
Этот нагревательный прибор представляет собой трубку из меди и алюминия, по которой движется тепловой носитель. Основное достоинство напольных конвекторов — это возможность встроить их прямо в пол.
В этом случае конструкция не занимает драгоценные жилые квадратные метры, но при этом хорошо прогревает постройку. Единственное, что выходит наружу, — это декоративная решетка или панель.
Если некорректно осуществить монтаж, то внутри комнаты могут образовываться сквозняки. К тому же нужно тщательно следить за чистотой нагревательного элемента — потоки воздуха хорошо переносят пыль.
Лучше выбирать напольный конвектор, выполненный из меди, стали или алюминия. В этом случае конструкция прослужит долго, а дом будет прогреваться практически моментально
Использование энергии солнца
Если вы проживаете в солнечном регионе России, то для вас отличным решением станут солнечные батареи, которые будут вырабатывать тепло и подогревать воду большую часть года. Ежемесячно выплачивать коммунальные счета не придется, а тепло будет браться «из воздуха». Это подходит для владельцев дачных участков, которые используются только периодически, например, для высаживания культур на приусадебной территории и для летнего отдыха в уютном загородном домике. Потребителям, которые устанавливают подобные системы, не страшны отключения электроэнергии. Вы можете использовать и фотоэлектрические панели, которые применяются в роли дополнительного источника электропитания. Если возникнут перебои с электричеством, то энергии подобных устройств окажется достаточно для того, чтобы в течение нескольких часов поддерживать работу котлов и обогревателей, а также смотреть телевизор и заряжать телефон.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.
9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

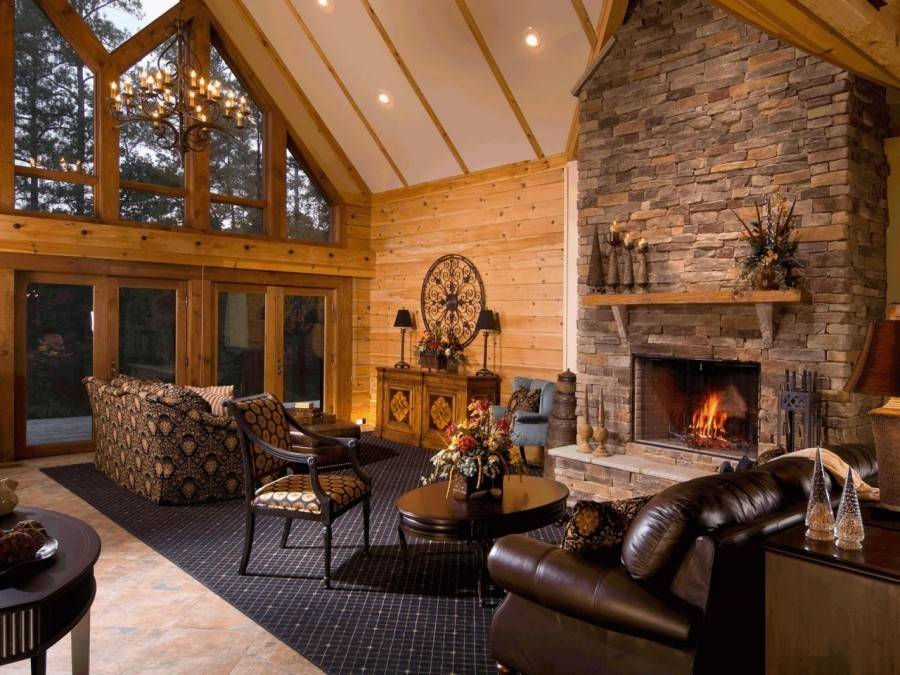

Плюсы и минусы печного обогрева
Самый классический вариант, который подойдет тем, кто выше всего ценит натуральность. Такой способ пригодится, если в доме из бруса комнаты не слишком большие, иначе воздух довольно быстро остынет. Для двухэтажных домов придется ставить на первом этаже полноценную печку или камин, а для второго этажа обустраивать дополнительную небольшую топку. Обязательно потребуется делать дымохода, обшивать место возле них негорючими материалами. Такие конструкции обходятся не слишком дорого, хорошо обогревают небольшие комнаты, нет проблем с покупкой топлива.
Недостатки печного обогрева:
- не высокий КПД;
- необходимость постоянно поддерживать горение;
- наличие дыма, сажи, копоти;
- для каждого этажа нужна своя топка;
- для больших помещений не подходит.
Из-за такого перечня «минусов» стоит рассмотреть более современные и продуктивные методы обогрева двухэтажного дома из бруса.
Правила расположения батарей в доме
- Размещение радиаторов в частном доме
. Приборы отопления располагаются таким образом, чтобы создавать тепловой поток, уменьшающий теплопотери. Рекомендуемые места установки батарей – под окнами, на несущей стене здания. - Выбор схемы подключения радиаторов
. Традиционно используются системы с принудительной и естественной циркуляцией теплоносителя, однотрубные и двухтрубные. Максимально эффективной считается схема с принудительной циркуляцией.Двухтрубные системы, с естественным движением теплоносителя, используются для чугунных и алюминиевых батарей. Это обусловлено диаметром бокового подсоединения разводки.Стальные радиаторы предназначены для подключения трубы ¾, что недостаточно для обеспечения притока и циркуляции жидкости естественным образом.
Способы подключения радиаторов отопления в загородном доме влияют на эффективность обогрева. Главный минус системы с принудительной циркуляцией теплоносителя – не может работать при отключении электричества. Решается проблема с помощью подключения генератора или установки байпаса. Системы с естественной циркуляцией малоэффективны и требуют строгого соблюдения уклонов.
Существуют два варианта подключения радиаторов – верхний и нижний. При естественной циркуляции используется первый метод. Подача теплоносителя осуществляется через верхний отвод. Нижнее подключение используется для закрытых систем с высоким давлением.
При правильном монтаже, система отопления собирается последовательно, начиная от подключения ближнего к источнику нагрева радиатора, и заканчивая последним прибором отопления.
Что лучше использовать в качестве теплоносителя
Антифриз не подходит для чугунных и стальных батарей. У первых слабым местом являются соединения между секциями. Под воздействием антифриза прокладки деформируются и дают течь. Стальные батареи чувствительны к качеству теплоносителя. Использование антифриза снижает срок эксплуатации.
Для алюминиевых, медных и биметаллических батарей можно использовать любой тип теплоносителя.
Для частного дома лучше использовать стальные, чугунные и алюминиевые радиаторы. Высокая стоимость биметаллических батарей и отсутствие высокого давления в автономных системах делает нецелесообразным их установку для отопления загородного дома.
Помещению. Вода или другой теплоноситель проходит через батарею, нагревает ее, а пластины или трубы по принципу конвекции и теплообмена отапливают помещение. На теплопроводность и качество изделия прямо влияют их конструктивные особенности. Некоторые из радиаторов вообще не выдерживают эксплуатации в условиях частного дома, тогда как другие успешно используются 50 лет и более. Итак, давайте разбираться, какие батареи отопления для частного дома — лучшие.
Чугунные батареи
Стойкие к коррозиям, долговечные, долго нагреваются, но и остывают долго, благодаря чему в помещении остается тепло, даже в моменты отключения системы.
Но, и возможность плавной полностью исключается. Чугун тяжелый, зато отличается большим проходным сечением, т. е. внутри могут образовываться отложения, и это никак не повлияет на пропускную способность и на нагревание батареи.
Чугунные батареи, выполненные методом художественного литья, очень хорошо смотрятся в загородных домах, но стандартные бюджетные варианты нужно подкрашивать, что портит антураж.
Алюминиевые батареи
Металл очень подвержен коррозии, поэтому некоторые производители защищают сердечник полимерным слоем. Такие радиаторы изготавливаются двумя методами: литьем или выдавливанием (экструзионные). Преимущества алюминия в низкой цене, малом весе и прекрасной теплоотдаче. В числе недостатков: низкие рабочие давления и высокая подверженность коррозийным процессам.
Биметаллические батареи
позиционируются как наиболее качественные, т.к. внешняя часть выполняется из легкого алюминия, обладающего прекрасной теплоотдачей, а все внутренние трубы и сердечники — стальные. Сталь долговечна, не поддается коррозии и выдерживает давление в 25−30 атмосфер при номинальной нагрузке в отопительной системе 5−7 атм. Можно выбрать вариант с медным сердечником на случай, если в теплоноситель добавляется антифриз, агрессивно воздействующий на стальную основу.
Наличие щелочей в воде и разное расширение стали и алюминия приводит к быстрому разрушению сердечника.
Составление схемы отопления
Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.
Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.
Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.
Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления
Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.
При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя
Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается циркуляционный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.
Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.
При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры
Трубопроводы бывают:
- полимерные;
- стальные;
- медные.
Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.
Сейчас отопительные трубопроводы чаще всего собирают из металлопластиковых или полипропиленовых изделий. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.
Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии
Так как в качестве переносчика тепла преимущественно используется вода, то схемы, рассматриваемые далее, будут основываться на этом факторе. Суть такого рода системы обогрева деревянного дома заключается в том, что жидкость нагревается в котле и через трубы попадает в радиаторы, где она охлаждается.
При организации однотрубной системы обогрева здания практически невозможно регулировать температуру. Она в любом случае будет разной. Чем дальше от котла, тем ниже температура
Преимущество создания одного контура отопления заключается в простоте монтажа. Если придерживаться схемы, то можно оперативно справиться с работой и не привлекать мастера.
Однотрубная система позволяет сэкономить сантехническую арматуру. А чтобы максимально выровнять температуру во всем контуре необходимо увеличить число секций радиаторов, которые подключены в конце. Для ускорения водного потока рекомендуется установить насос.
Выбирать однотрубную систему следует только в том случае, если есть возможность установки котла ниже уровня радиаторов. В противном случае вода не будет циркулировать по трубам

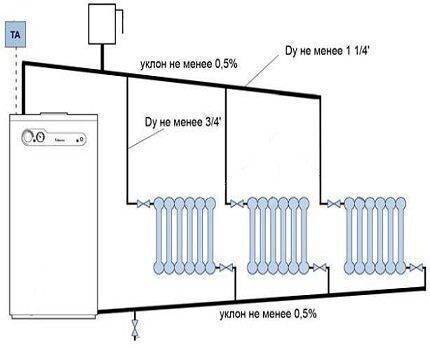

Система с двумя контурами позволяет поддерживать во всех радиаторах одинаковую температуру, что благоприятно скажется на эффективности отопления. Недостатком такого решения является большой расход материалов.
Схема двухтрубной системы обогрева дома также подойдет для теплогенераторов, которые работают на твердом топливе. Единственное что нужно подкорректировать в таком случае — это материал трубопровода
При реализации двухтрубного проекта каждый радиатор необходимо снабжать запорными вентилями. Такие элементы позволят корректировать температуру в каждой комнате.

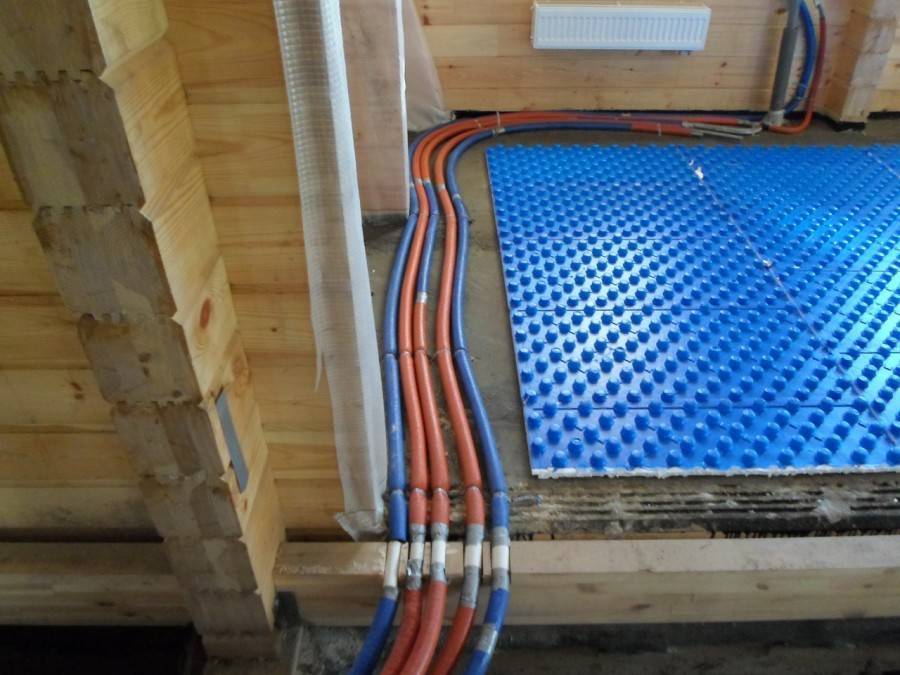

ТЁПЛЫЙ ПОЛ
Тёплый пол ― система отопления, при которой отопительные элементы закладываются под покрытие пола и обеспечивают нагрев воздуха в помещении снизу. Существует два вида тёплых полов ― с электрическим и водяным подогревом. Тёплые полы с электрическим обогревом имеют несколько разновидностей: инфракрасный пол, нагревательные маты и кабельный тёплый пол. При монтаже инфракрасного тёплого пола на поверхность укладывается специальная плёнка, к которой подключают электричество. При устройстве тёплого пола с помощью термоматов используется сетка, на которой закрепляется кабель. Кабельный тёплый пол состоит из готовых нагревательных секций определённой длины. При использовании в качестве основной системы отопления тёплые полы с электрическим обогревом имеют один общий недостаток ― дороговизна эксплуатации из-за высокой стоимости электроэнергии.
В качестве источника тепла в системах водяных теплых полов обычно используют котел или тепловой насос. Тёплая вода циркулирует по замкнутому кругу в трубке, скрытой под стяжкой пола.
Главное достоинство такого способа отопления, в том, что тепло равномерно распределяется по всей площади помещения. Подогрев идёт непосредственно с той поверхности, с которой соприкасается человек. Пол нагревается до комфортной температуры плюс 25-28 градусов, в то время, как выше воздух остаётся более прохладным. Это позволяет избежать излишней сухости воздуха. В помещении не возникают сквозняки, вызванные работой системы, температуру в доме легко регулировать. Нельзя не отметить и эстетичность такой системы отопления ― её не нужно маскировать, она спрятана под напольным покрытием и полностью невидима. Основные недостатки тёплых полов ― сложность монтажа и затратность в случае ремонта. Также, при их установке может незначительно снижаться высота помещений.
Электрическое отопление
В данном случае имеется ввиду использование электрических нагревательных элементов. Такой вариант организации отопления является наиболее простым в реализации, так необходимо только определиться с местом установки обогревателей, и обеспечить их питание от электросети.
Что касается типов нагревательных элементов, то по принципу организации теплообмена их можно разделить на две группы. К первой относятся обогреватели, обеспечивающие отопление помещения за счет конвекции (воздух нагревается непосредственно от и поверхности и циркулирует по всему объему помещения). Второй вариант – использование инфракрасных обогревателей.
Принцип работы ИК обогревателей следующий. Инфракрасные волны проникают в поверхность окружающих предметов на глубину порядка 5 мм (все зависит от свойств материала). В результате происходит нагрев предмета, и он отдает тепло в окружающее пространство. В этом случае обеспечивается равномерное и эффективное отопление.
Если вы решили использовать электрическое отопление, то к этому стоит должным уровнем подготовить электрическую сеть. Она должна быть рассчитана на соответствующие нагрузки, иметь устройства защитного отключения и т.д. Не обходимо позаботиться и о бесперебойной подаче электричества в дом, если вы хотите всегда находиться в тепле.
Применение электрического отопления – это еще и повышение расхода электроэнергии. Но стоит отметить, что современные электрообогреватели, предназначенные для организации систем отопления такого типа, являются довольно экономичными и имеют неплохой КПД.

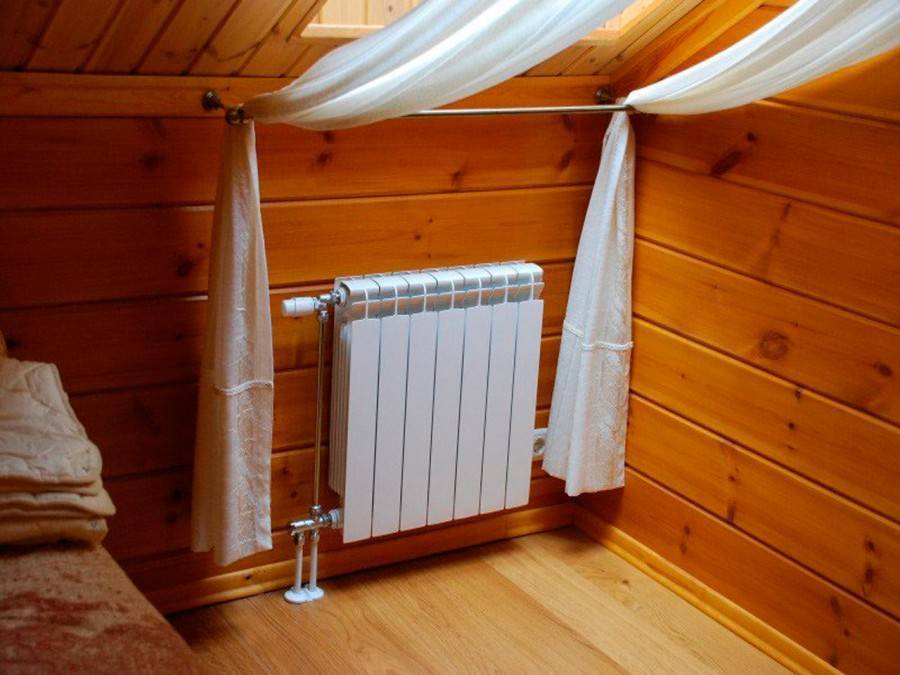

Какие батареи лучше ставить в доме и на даче
В выборе радиаторов для отопления частного дома необходимо руководствоваться особенностями вашей системы отопления и соотношением цены устройства, его долговечности, качества.
Чугунные батареи подойдут для любых домов с различной схемой подключения, кроме энергосберегающих конструкций с «умным» отоплением, которое включается за час до прихода хозяев.
Стальные и алюминиевые — альтернатива чугунным батареям для энергосберегающих и каркасных строений.
Биметаллические — самые дорогие из предлагаемых на рынке, не считая вакуумных. Но обладающие массой достоинств и потому — престижные. А вот эффективность работы вакуумных батарей — под большим вопросом, на сегодня вакуумная конструкция — большой эксперимент.

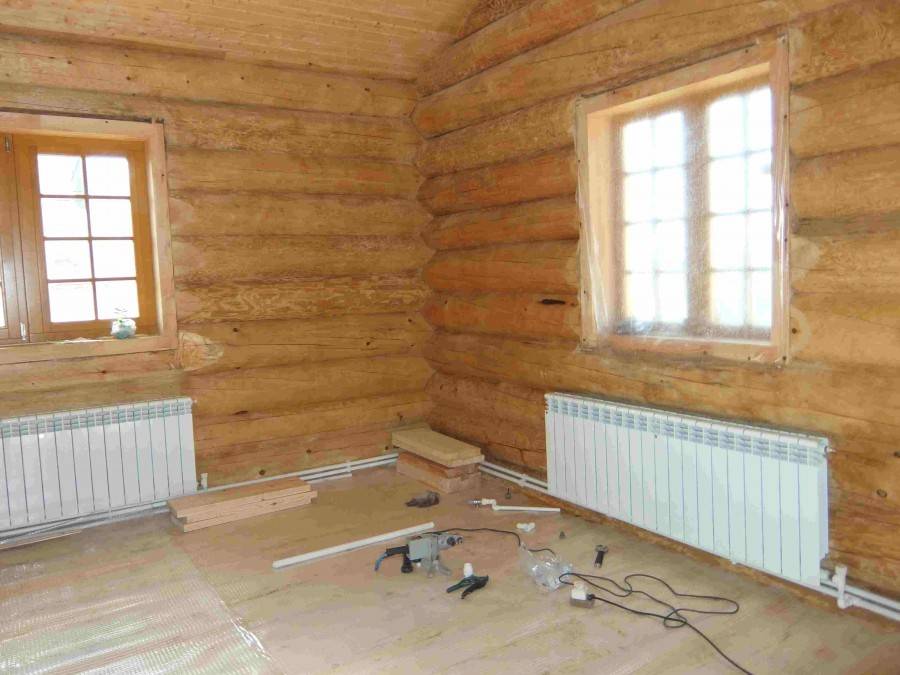

Монтаж отопительной системы в бревенчатом доме. Деревянные дома обладают одной отличительной особенностью по сравнению с домами из каменных материалов – стены деревянного дома позволяют контролировать уровень влажности внутри дома, вот почему можно заметить, что зимой тепло и сухо, а летом прохладно и всё это происходит благодаря древесине
Но в современном мире без отопления дома ни как не обойтись и поэтому очень важно правильно рассчитать отопительную систему и расположение радиаторов отопления. В противном случае нас может ждать неравномерная усадка дома из-за дисбаланса влагопотребления и влагоотодачи бревенчатых стен в течение многих периодов смены времен года. Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома
Следствием могут быть деформации бревен и нарушение теплоизоляционных характеристик деревянного дома.
Особенности монтажа отопительной системы.
– важно учитывать, чтобы прямое направление теплового потока от источника отопления было в центр комнаты и на пол, ни в коем случае на стены и потолок; – из-за постепенной усадки стен дома при монтаже радиаторов отопления нужно учесть компенсаторы, чтобы не было вынужденных деформаций отопительной магистрали; – силовой кабель (в случае подключения всей системы к источнику питания) должен быть достаточного диаметра и выдерживать электрическую нагрузку. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:. Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:
Давайте рассмотрим, какие существуют виды отопления деревянных домов, имеющие свои достоинства и недостатки:
ЭЛЕКТРИЧЕСКОЕ ОТОПЛЕНИЕ.
Является, пожалуй, самым распространенным видом отопления деревянных домов и коттеджей. По ряду причин не каждый участок имеет газовую магистраль. Достоинства электрического отопления включают в себя: экологичность; легкость монтажа и практически отсутствие обслуживания системы отопления, так как многие системы уже имеют автоматическую настройку из-за использования электронных терморегуляторов; эстетичный и компактный внешний вид электрообогревателей, бесшумность работы. К недостаткам отнесём: достаточно большой расход электроэнергии, а учитывая то, что местные электроснабжающие сетевые компании выделяют небольшой объем электричества, то возникнут дополнительные немалые расходы на выделение дополнительных киловатт электроэнергии; в случае отключения электричества – наличие дизельного генератора или переносной мини электростанции; инфракрасные обогреватели являются достаточно пожароопасными, к их монтажу предъявляются серьезные требования.
Виды разводки труб отопления. Двухтрубная контурная и лучевая системы отопления.
Двухтрубная контурная система
. (Рис. 7; Рис. 11). Является универсальным видом подключения радиаторов отопления. Движение воды осуществляется по контуру: входящая и исходящая магистрали идут параллельно между собой. На устройство двухтрубной системы требуется меньше материала, по сравнению с лучевой системой подключения, но с другой стороны существует риск неравномерной отдачи тепла (другими словами в первом радиаторе и в последнем будет разница температуры) для обогрева помещения из-за перепадов давления воды и в случае проведения ремонта на каком-нибудь участке отопления придется выключать всю систему.
Двухтрубная лучевая система отопления.
По сравнению с контурной системой является более энергоэффективной – каждый радиатор (элемент отопления) получает равномерно нагретый объём теплонесущей жидкости. Возможность проводить ремонт без отключения всей системы отопления. Единственным недостатком является повышенный расход материалов.
Схемы отопления и дымоход
Если площадь помещения составляет меньше ста квадратов, то подойдет однотрубная система. Теплоноситель движется от котла к радиатору, а потом обратно. Схема позволяет существенно сэкономить на трубах.
Большим недостатком является тот факт, что последние радиаторы в цепочке недополучат тепловую энергию. Вода доходит до них уже охлажденной. У проблемы есть решение. Следует нарастить дополнительные секции, увеличив теплоотдачу радиатора.
Двухтрубная система гораздо продуктивнее. Горячая вода поступает в батареи по отдельной магистрали. Затем жидкость из секций попадает в обратную ветку трубопровода и возвращается в котел. При этом температура будет постоянной во всех комнатах. Такую схему часто монтируют в многоэтажных домах.
Правильное устройство дымохода — ответственное мероприятие. Продукты горения имеют повышенную температуру, если дымоход плохо изолирован, то пожар неизбежен. Температура угарных газов зависит от используемого топлива.
Для газового отопления подойдет коаксиальный дымоход. Для твердого топлива обустраивают кирпичный дымоход. В любом случае необходимо утеплить конструкцию, чтобы избежать образования конденсата.
От выбора отопительной системы зависит комфорт проживания в дальнейшем. Хозяину придется учесть множество факторов. Предварительные расчеты помогут понять, какое отопление для деревянного дома будет лучшим.
Виды систем конвекторного отопления
Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.
Конвекторная система отопления бывает:
- Электрической. Для подогрева нагревательных элементов используется электрический ток, а сам электроконвектор подключается к сети переменного тока.
- Водяной. В таких приборах установлены трубы, внутри которых циркулирует жидкий теплоноситель (вода или антифриз). Водяные конвекторы подключаются к централизованным отопительным сетям, а при устройстве отопления каркасного частного дома – к автономной отопительной системе.
- Газовой. В этом случае используются специальные агрегаты на газе. Отопление в деревянном доме конвекторами на газе может быть организовано с использованием магистрального или баллонного топлива.
Рассмотрим характеристики и особенности каждой разновидности конвекторного отопления дома.
Газовые конвекторы
Подобные приборы могут работать на сжиженном или магистральном топливе. Чтобы подключиться к газовой магистрали, нужны соответствующие разрешения газовой службы. На использование баллонного газа никакие разрешающие документы не нужны.
В газовом конвекторе используется следующий принцип работы:
- В камере сгорания установлена газовая горелка, где и происходит сгорание топлива. В результате этого выделяется большое количество тепловой энергии.
- От этого тепла корпус прибора нагревается и начинает отдавать температуру воздуху в помещении. В этот момент начинает работать принцип конвекции, когда теплые воздушные массы поднимаются вверх комнаты, а на смену им проходят холодные потоки.
Такие отопительные приборы не получили большой популярности из-за своего громоздкого размера и сложного подключения, а также низкой степени пожарной безопасности. В результате сгорания топлива образуются продукты горения, которые нуждаются в отведении. Для этого прибор оборудуется коаксиальным дымоходом. Чтобы эту трубу вывести за пределы дома, в стене возле прибора нужно проделать отверстие подходящего диаметра.
Водяные конвекторы
Классический вариант устройства отопления дома – использование водяного конвектора. Такие приборы можно применять в частном доме или квартире. Для их работы нужно проложить трубопроводы, установить нагревательный прибор и подключить батареи. В централизованных системах достаточно подключить приборы к контуру квартиры.
В качестве теплоносителя в этих агрегатах используется вода или антифриз. В автономных системах для подогрева теплоносителя устанавливают газовый, электрический или твердотопливный котел. Вид топлива подбирается в зависимости от наличия ресурсов в том или ином регионе.
После подключения приборов к отопительному контуру нагретый теплоноситель отдает тепло металлическим поверхностям радиатора, от которых и происходит нагрев циркулирующего в помещении воздуха.
Для регулировки температуры в комнате на приборах устанавливают термостаты и регулировочные клапаны. Также это можно делать посредством управления работой нагревательного котла. Для спуска воздуха из приборов на каждом из них устанавливается специальный вентиль.

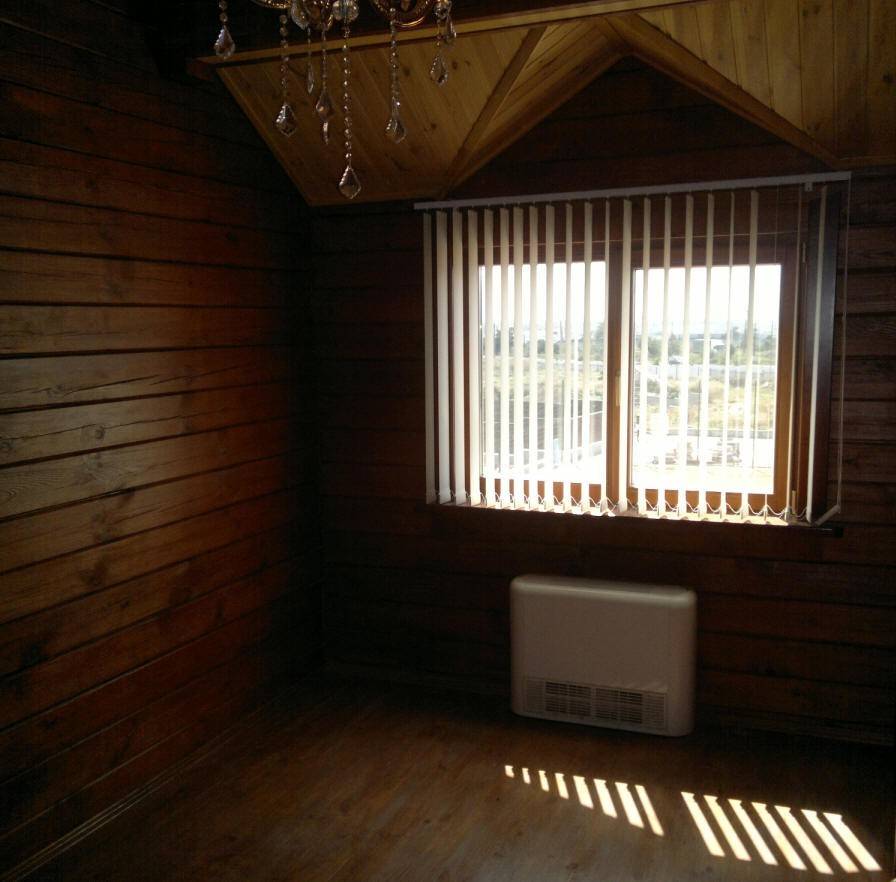

Электрические конвекторы
Такие агрегаты отличаются удобством, простотой использования и монтажа. Чтобы организовать отопление каркасного дома конвекторами, достаточно купить и подключить приборы к сети переменного тока. Агрегаты можно установить на полу или повесить на стену. В последнем случае на вертикальные поверхности предварительно крепятся кронштейны.
Преимущества использования электрических конвекторов:
- Простой монтаж. Все работы можно провести в течение получаса и выполнить своими руками.
- В приборе не циркулирует жидкий теплоноситель, который может дать течь или вызвать коррозию. По этой же причине агрегат не боится замерзания.
- Электрические конвекторы чаще бывают мобильные, поэтому могут устанавливаться в любом месте и при необходимости переноситься в другое помещение.
- Работой электроконвектора управляет автоматика. Электронные или механические системы управления позволяют поддерживать в помещении заданную температуру.
- Некоторые агрегаты имеют термостаты, поэтому при достижении определенной температуры воздуха в помещении автоматически отключаются, а при снижении этого показателя ниже установленного порога снова включаются.
Основной минус конвекторного электрического отопления заключается в том, что за обогрев даже небольшого дачного домика придется выложить существенную сумму, ведь электроэнергия не является дешевым видом топлива.
