Как использовать Гидравлические ножницы по металлу и для резки арматуры: ручные и автоматические: Виды

Гидравлические ножницы «НС-700»

Гидравлические ножницы режут на сегменты целые легковые и грузовые покрышки, КГШ (Крупно Габаритные Шины) наружным диаметром до 2000 мм, фрагменты шин до 3500 мм, предварительно разрезанных на станке ББ-700.

Для резки СКГШ до 3500 мм необходим комплект из двух станков: НС-700 и ББ-700 (см. характеристики в соответствующем разделе). Резак СКГШ ББ-700 режет шины на шесть фрагментов-колец: два посадочных кольца, две боковины, беговую дорожку по центру на две части. Затем ножницы НС-700 рубят полученные кольца на кусочки. На выходе фрагменты размером от 150 мм. Производительность до 3000 кг/час. Использовать гидравлические ножницы НС-700 можно в местах скопления крупногабаритных шин — в карьерах, полигонах.

Габариты Д/Ш/В	3000/1200/2200 мм.
Вес	2000 кг.
Мощность	15 кВт.
Среднее эн. потребление	не более 7.5 кВт/час.

Общие сведения о гидравлических ножницах

Достоинства гидравлических гильотинных ножниц по металлу

• Сила натиска на металл составляет около тонны, при весе инструмента не более 4 кг. Это достигается благодаря значительному показателю преобразования.
• Автономная работа ножниц и их мобильность не требуют наличия электропривода.
• Отличное качество нарезки и одинарной длины разреза материала.
• Безопасность в работе намного выше, по сравнению с обычными ножницами с рычажной системой.

Примечание. Лезвие гидравлических ножниц двигается медленно, что позволяет взять под контроль процесс работы с металлом. В случае нехватки усилия для разреза, оператор сможет понять это по растущему отпору привода гидравлики.

Данный нюанс в работе имеет преимущество, поскольку инструмент способен нарабатывать большую силу давления на металл. Такая особенность дает возможность без труда разрезать арматуру и листы металла, предельно аккуратно за короткое время.

Конструкция инструмента предусматривает принцип нарастающего усилия при помощи помпы или цилиндра гидравлического. Мастер применяет к рычажку цилиндра, который нагнетает силу от 10 до 15 кг, в то время как шток рабочий, соединенный с двигающимся лезвием, выдает до 4 — 5 т в моделях ручного типа, и 50 -60 т в гидравлических.

Виды гидравлических ножниц для резки

Ручные гидравлические ножницы режут металл, трос, арматуру. К ним относится инструмент, использующийся в аварийно-спасательных службах, а также ножницы для нарезания прутов и проволоки.

Примечание. Гидравлические ножницы производят двух видов – кромочные открытые и гильотинные.

Открытые гильотинные ножницы для резки металла напоминают обычные канцелярские инструменты, которые имеют 2 лезвия, соединенные посередине, и во время работы по нарезке под влиянием штоков толкающих одновременно вертятся насупротив друг другу, разрезая материал.

Ножницы гильотинные гидравлические имеет простую конструкцию. Одно лезвие закреплено в раме из стали в неподвижном состоянии. Второе лезвие двигается по прямой под натиском толкателя на основе гидравлики. Когда лезвия встречаются, осуществляется процесс нарезки металла.

Гидравлические ножницы с усилителем

Гидравлические ручные ножницы пользуются наибольшей популярностью, ведь с их помощью можно нарезать любой материал. Их конструкция позволяет равномерно распределять прилагаемую силу воздействия на металл, и характеризуются мощью и небольшими размерами одновременно. Гильотинные ножницы подходят для нарезки прутов и проволоки. На производстве зачастую применяют ножницы.

КВП НГО

Инструмент открытого типа, для нарезания арматуры, металлопроката, труб из металлопрофиля. Они имеют больший размер и вес, нежели гильотинные инструменты. Прилагаемое усилие резки меньше, но из-за возможности размыкать лезвия, появляется способность резать любой материал. Гидравлические ножницы НГО 100 могут разрезать профиль с сечением около 100 мм.

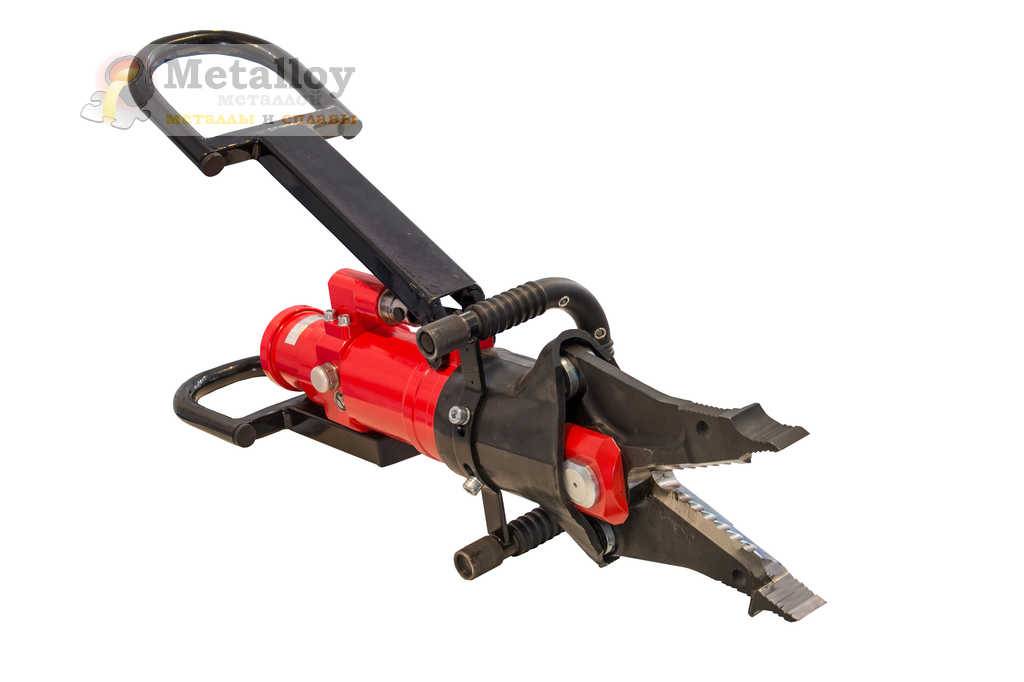

Гидравлические ножницы пожарные и гидравлические ножницы спасателей используют соответственные службы. Инструмент не требует специальных навыков в обращении и с ним. Его попросту подключают к гидравлической помпе и захватывают профиль.

Инструмент с размещением ножей по типу гильотины. Такие инструменты в основном применяют для нарезки проволоки, троса, кабеля. Используются для резки кабеля, тросов и проволоки. Качество среза дают высокое, особенно это касается толстых тросов. В процессе среза, проволоки при натиске лезвий сплавляются воедино.

Примечание. Отличаются данные типы оформлением привода гидравлики и схемой смыкания лезвий.

• Встроенный цилиндр на каркасе инструмента с штоком, который качается. Применяют для нарезки троса.
• Выносной гидроцилиндр напольного типа с приводом рычага рукой или ногой.
• Гидравлический насос, оснащенный ДВС. Инструмент подключают к шлангу с высоким давлением. Кнопки управления расположены прямо на корпусе инструмента. Для того, чтобы снять давление и возвратить ножницы в начальное состояние, нужно повернуть ручку в пол оборота круг собственной оси.

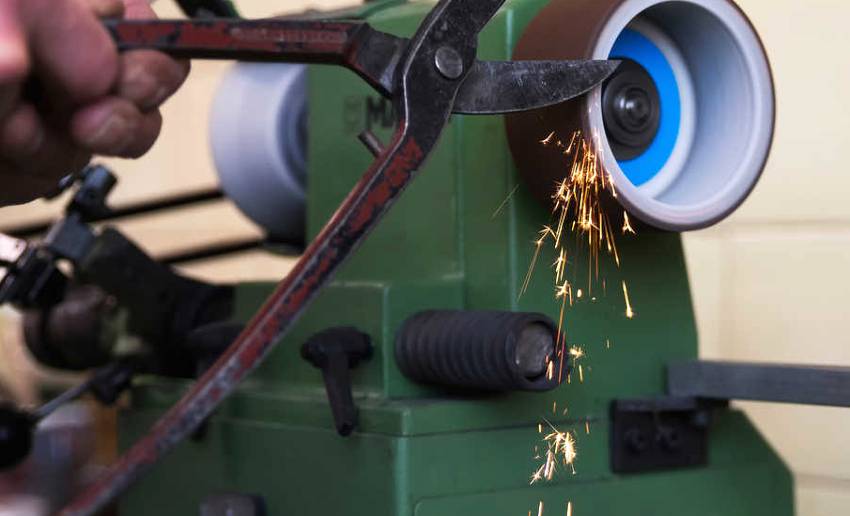

Как заточить ножницы по металлу в домашних условиях

В процессе длительной эксплуатации рано или поздно возникает вопрос, как заточить ножницы по металлу. Для облегчения процесса необходимо разобрать инструмент, использовав обе стороны ножа как отдельные элементы. К тому же благодаря этому процедура станет полностью безопасной.

Если ножницы по металлу необходимо только подправить, то можно воспользоваться камнем с зернистостью 1000

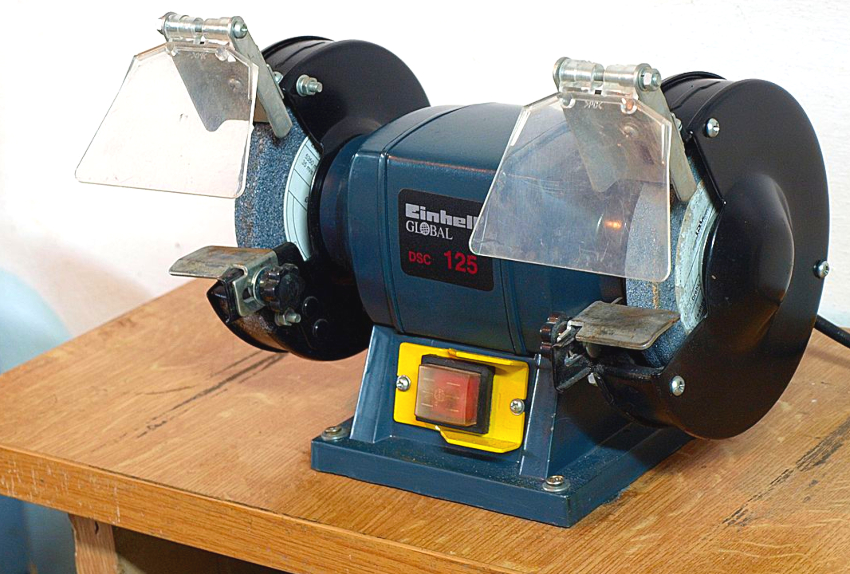

Для заточки ножниц важно правильно выбрать точильный камень. В случае если инструмент необходимо немного подточить, можно воспользоваться тонким камнем зернистостью 1000. Для затачивания тупого инструмента предварительно края обрабатываются более грубым точильным элементом зернистостью 100-400, а затем более тонким

Для затачивания тупого инструмента предварительно края обрабатываются более грубым точильным элементом зернистостью 100-400, а затем более тонким.

Лучшим точильным материалом является алмазный камень, который обеспечивает хороший эффект и прослужит длительный период. Для получения более точных результатов можно воспользоваться оксидом алюминия или керамикой.

Для затачивания совсем тупого инструмента заточку начинают точильным камнем с зернистостью 100-400

Первым делом затачивается внутренняя часть первого лезвия. Точильный камень необходимо увлажнить, затем поместить на его поверхность лезвие. Нож перемещают от места пересечения его с рукояткой до кончика. При выполнении затачивания используется вся длина камня, при этом не следует применять слишком большое давление.

Следующим этапом является затачивание краев. При этом вся поверхность лезвия должна соприкасаться с камнем. По всей поверхности заточки производят поступательные движения от центра до кончика лезвия. Аналогичным образом происходит заточка другой режущей половинки ножниц. В конце обе части складываются, совершается пара режущих движений.

Ножницы по металлу являются универсальным инструментом, который необходим как для домашнего, так и для профессионального использования. Благодаря широкому ассортименту разновидностей изделий можно подобрать подходящую модель, которая соответствует заявленным требованиям.

Лучшие гидравлические ножницы

Гидравлические ножницы снабжены внутри штоком, приводимым в движение давлением масла. К концу поршня прикреплено лезвие. Ответная сторона неподвижная. Рабочая часть выполняется в виде С-образной формы или с длинными параллельными ножами. Оператор накачивает давление ручным способом, воздействуя на рукоятки.

KVT BRG-12

Рейтинг: 4.9

Инструмент этой категории специфичный и пригодится только при определенных условиях, поэтому мы выделили в рейтинге лучших только одну модель от российского производителя. Гидравлические ножницы воспроизводят усилие в 5 тонн, поэтому легко перережут арматуру, квадрат или пруток диаметром 12 мм. Для этого у них есть накачивающая рукоятка и цилиндр с поршнем. Весь корпус металлический (кроме второй ручки), что уменьшает вероятность повреждения при падении. Для быстрого сброса давления предусмотрен вентиль с подписанными стрелками. Транспортировать с объекта на объект ножницы удобно в пластиковом кейсе, идущем в комплекте.

Мастерам в отзывах нравится, что товар не подлежит обязательной сертификации по техническим регламентам (официальное письмо производителя на сайте продавцов), поэтому его использование ничем не ограничено на объектах, подлежащих государственному контролю. А нашим экспертам товар понравился легким перерезанием арматуры с сечением до 12 мм, что практично при вязке армопояса при строительных работах. Это не потребует протяжки электролиний наверх постройки, а гидравлика защитит от переутомления руки.

Выбор устройства

Покупая болторез, нужно отдавать себе отчёт, что устройство должно соответствовать тем задачам, которые планирует решать хозяин. Поскольку в личном хозяйстве чаще всего нет необходимости в быстрой работе и больших потоковых объёмах, то лучшим вариантом станет ручной гидравлический инструмент, имеющий компактные размеры.

Большинство данных моделей конструктивно просты, имеют возможность смены режущих губок в случае их износа. Сам же гидравлически механизм очень прост

При покупке следует обратить внимание на наличие клапана сброса давления, который позволит вернуть инструмент в исходное положение

Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем

В пользу ручного агрегата для резки арматуры говорит также полная автономность. Воспользоваться болторезом можно будет в любых условиях, в том числе вдали от источников электрического тока. Благодаря простоте ломаться в таких агрегатах практически нечему.

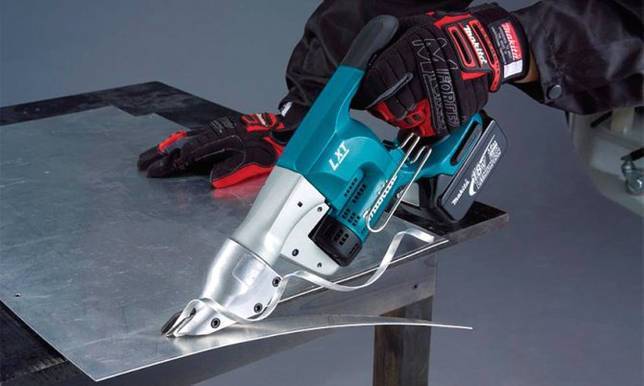

Конструктивные особенности электрических ножниц по металлу

Изучая, какие бывают ножницы, следует рассмотреть преимущества и недостатки электрифицированного инструмента. По внешнему виду электрические ножницы по металлу схожи с болгаркой. Небольшие модели оснащены узким корпусом продолговатой формы, благодаря чему их удобно держать в руке. Более габаритные, мощные варианты для удобства использования имеют выносную рукоятку.

Корпус электроножниц по металлу изготовлен из ударопрочного конструкционного ABS-пластика, во внутренней полости которого расположен двигатель. Передняя часть имеет многоступенчатый редуктор в металлическом кожухе. В данном узле осуществляется преобразование вращательного движения шпинделя в возвратно-поступательное, благодаря чему начинает работать режущая оснастка.

С виду электрические ножницы по металлу напоминают болгарку

Рабочий орган электроножниц работает по тому же принципу, что и у ручных моделей. При прохождении листового металла между статичным и подвижным элементами происходит его разрезание.

Электрические ножницы по металлу характеризуются рядом преимуществ перед ручным инструментом. Во время обработки листового металла не нужно прилагать никаких усилий, поскольку процесс выполняется автоматически, благодаря чему увеличивается производительность. Поскольку в процессе работы отсутствует необходимость тактильного контакта, вероятность получить травму сводится к минимуму.

Электроножницы можно использовать для резки толстых металлических заготовок толщиной до 5 мм. При этом обеспечивается ровный и чистый рез. Исключается вероятность деформации или повреждения целостности заготовки. Такой инструмент способен обработать цветные сплавы, композитные и полимерные материалы, с которыми не может справиться ручное приспособление. Электрические ножницы могут разрезать не только гладкие листы, но и профильные материалы. При помощи инструмента можно изготовить по шаблону сложные криволинейные элементы.

Электроножницами по металлу можно резать заготовки толщиной до 5 мм

Это интересно: Лазерные уровни Matrix: модельный ряд, рекомендации по выбору

Общие сведения о гидравлических ножницах

Достоинства гидравлических гильотинных ножниц по металлу

• Сила натиска на металл составляет около тонны, при весе инструмента не более 4 кг. Это достигается благодаря значительному показателю преобразования.
• Автономная работа ножниц и их мобильность не требуют наличия электропривода.
• Отличное качество нарезки и одинарной длины разреза материала.
• Безопасность в работе намного выше, по сравнению с обычными ножницами с рычажной системой.

Примечание. Лезвие гидравлических ножниц двигается медленно, что позволяет взять под контроль процесс работы с металлом. В случае нехватки усилия для разреза, оператор сможет понять это по растущему отпору привода гидравлики.

Данный нюанс в работе имеет преимущество, поскольку инструмент способен нарабатывать большую силу давления на металл. Такая особенность дает возможность без труда разрезать арматуру и листы металла, предельно аккуратно за короткое время.

Конструкция инструмента предусматривает принцип нарастающего усилия при помощи помпы или цилиндра гидравлического. Мастер применяет к рычажку цилиндра, который нагнетает силу от 10 до 15 кг, в то время как шток рабочий, соединенный с двигающимся лезвием, выдает до 4 — 5 т в моделях ручного типа, и 50 -60 т в гидравлических.

Виды гидравлических ножниц для резки

Ручные гидравлические ножницы режут металл, трос, арматуру. К ним относится инструмент, использующийся в аварийно-спасательных службах, а также ножницы для нарезания прутов и проволоки.

Примечание. Гидравлические ножницы производят двух видов – кромочные открытые и гильотинные.

Открытые гильотинные ножницы для резки металла напоминают обычные канцелярские инструменты, которые имеют 2 лезвия, соединенные посередине, и во время работы по нарезке под влиянием штоков толкающих одновременно вертятся насупротив друг другу, разрезая материал.

Ножницы гильотинные гидравлические имеет простую конструкцию. Одно лезвие закреплено в раме из стали в неподвижном состоянии. Второе лезвие двигается по прямой под натиском толкателя на основе гидравлики. Когда лезвия встречаются, осуществляется процесс нарезки металла.

Гидравлические ножницы с усилителем

Гидравлические ручные ножницы пользуются наибольшей популярностью, ведь с их помощью можно нарезать любой материал. Их конструкция позволяет равномерно распределять прилагаемую силу воздействия на металл, и характеризуются мощью и небольшими размерами одновременно. Гильотинные ножницы подходят для нарезки прутов и проволоки. На производстве зачастую применяют ножницы.

Инструмент открытого типа, для нарезания арматуры, металлопроката, труб из металлопрофиля. Они имеют больший размер и вес, нежели гильотинные инструменты. Прилагаемое усилие резки меньше, но из-за возможности размыкать лезвия, появляется способность резать любой материал. Гидравлические ножницы НГО 100 могут разрезать профиль с сечением около 100 мм.

Гидравлические ножницы пожарные и гидравлические ножницы спасателей используют соответственные службы. Инструмент не требует специальных навыков в обращении и с ним. Его попросту подключают к гидравлической помпе и захватывают профиль.

Инструмент с размещением ножей по типу гильотины. Такие инструменты в основном применяют для нарезки проволоки, троса, кабеля. Используются для резки кабеля, тросов и проволоки. Качество среза дают высокое, особенно это касается толстых тросов. В процессе среза, проволоки при натиске лезвий сплавляются воедино.

Примечание. Отличаются данные типы оформлением привода гидравлики и схемой смыкания лезвий.

Гидропривод гидравлических ножниц ручного типа производят в 3-х видах

• Встроенный цилиндр на каркасе инструмента с штоком, который качается. Применяют для нарезки троса.
• Выносной гидроцилиндр напольного типа с приводом рычага рукой или ногой.
• Гидравлический насос, оснащенный ДВС. Инструмент подключают к шлангу с высоким давлением. Кнопки управления расположены прямо на корпусе инструмента. Для того, чтобы снять давление и возвратить ножницы в начальное состояние, нужно повернуть ручку в пол оборота круг собственной оси.

Преимущества

Основными преимуществами оборудования, предлагаемого нашей компанией, являются:

• надежность и долговечность, инструменты сохраняют свою работоспособность при высоких и низких температурах, нечувствительны к воздействию влаги, загрязнениям;
• высокий уровень безопасности: оборудование может работать в условиях повышенной влажности;
• мобильность, позволяющая оборудованию работать даже в самых сложных условиях;
• высокий показатель мощности в сравнении с оборудованием, источниками питания которого является электрический ток или жидкое топливо.

Гидравлические инструменты экономичны и удобны в работе, обеспечивая оперативность реагирования в чрезвычайных ситуациях.

Советы по выбору

Перед покупкой потребитель изучает характеристики инструмента:

• мощность;
• емкость аккумулятора (при выборе моделей класса);
• эргономичность;
• максимальная толщина металла;
• маневренность;
• защитные функции;
• исполнение пускового узла;
• функционал режущих деталей.

Пользователь должен помнить о мерах предосторожности, проверять исправность всех узлов агрегата перед началом работы. При использовании электрических ножниц давать им перерывы для остывания двигателя. Приведенная выше классификация изделий для резки металлических заготовок поможет сориентироваться начинающим мастерам в многообразии существующих моделей

Приведенная выше классификация изделий для резки металлических заготовок поможет сориентироваться начинающим мастерам в многообразии существующих моделей.

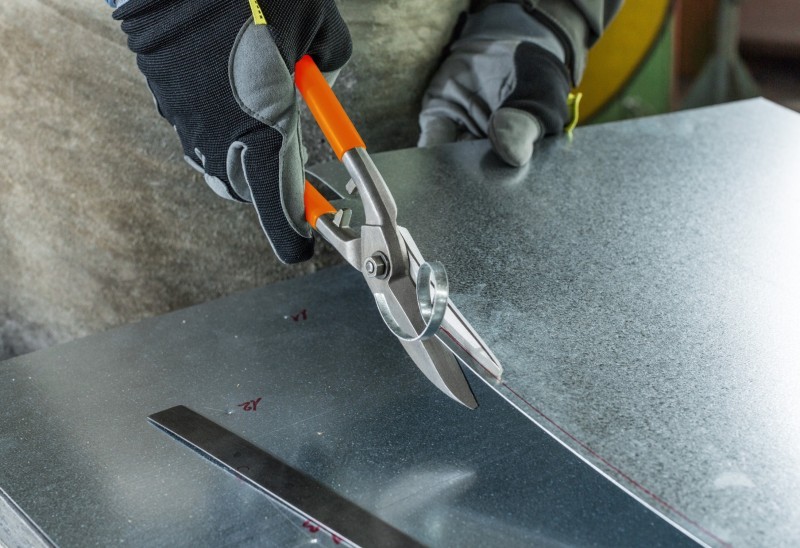

Правила резания

Основные правила, которые необходимо применять при резании ручными ножницами листового металла:

1. При разметке детали, которую необходимо вырезать, нужно предусматривать припуск для последующей обработки.
2. Располагать разрезаемый лист строго перпендикулярно по отношению к лезвиям инструмента.
3. Производить разрезание нужно в рукавицах острозаточенными ножницами.
4. Чтобы избежать надрыва металла, не нужно сводить приспособление полностью в конце реза.
5. Нужно подтягивать ось-винта, если инструмент начинает сминать материал заготовки.
6. Если затруднено нажатие на ручки приспособления или толщина металла 0,5 мм и более, нужно закрепить в тисках одну из ручек.
7. Размер «зареза» в углах не должен быть больше 0,5 мм.
8. Если нужно вырезать деталь криволинейной формы, сначала прямым резом вырезается заготовка с припуском от пяти до шести миллиметров, затем по часовой стрелке вырезается деталь по разметке.

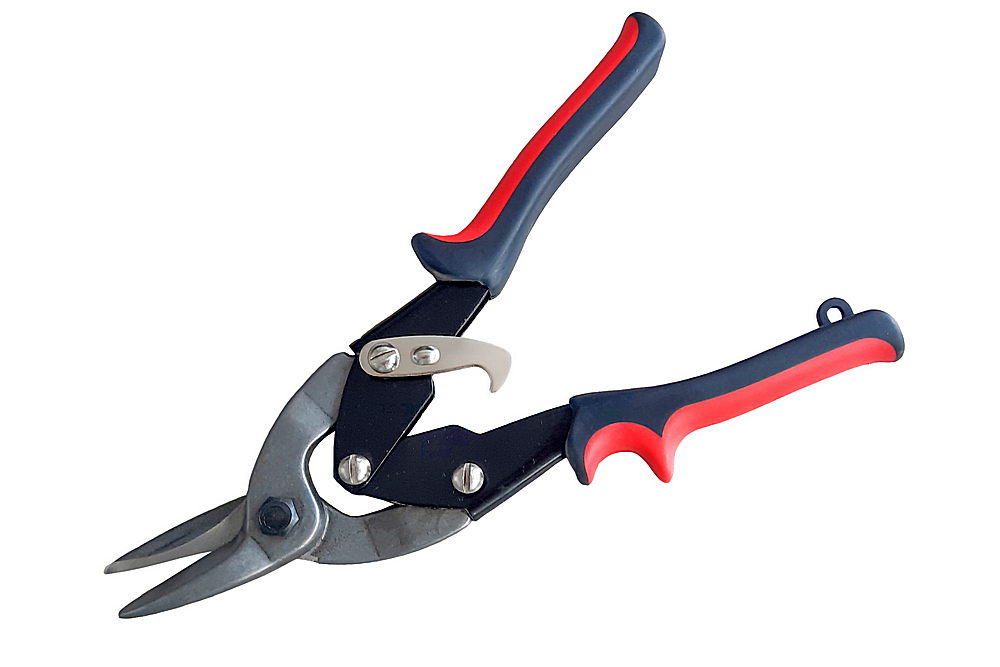

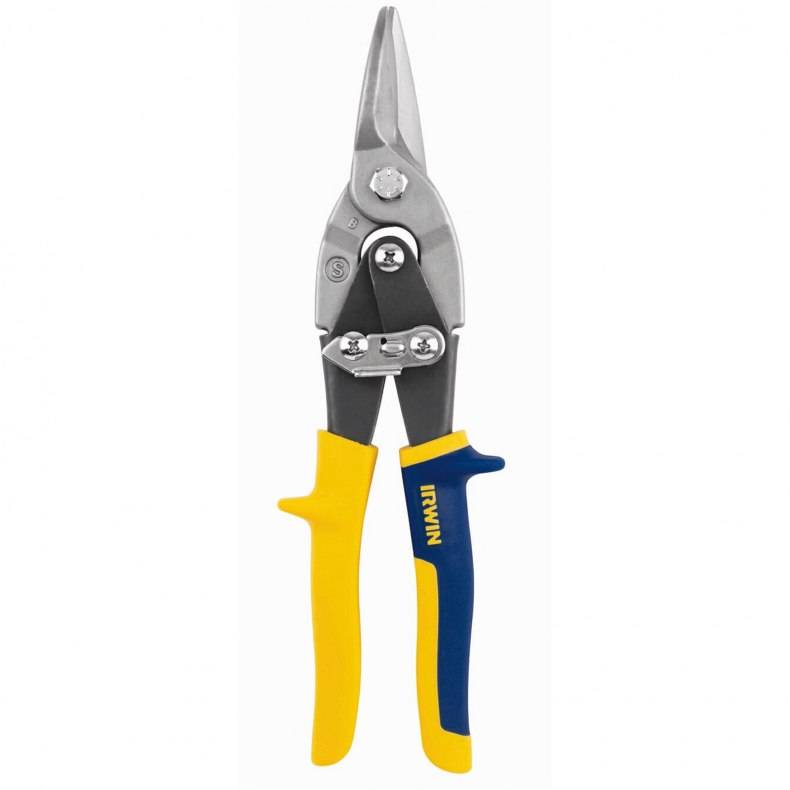

Основные критерии выбора

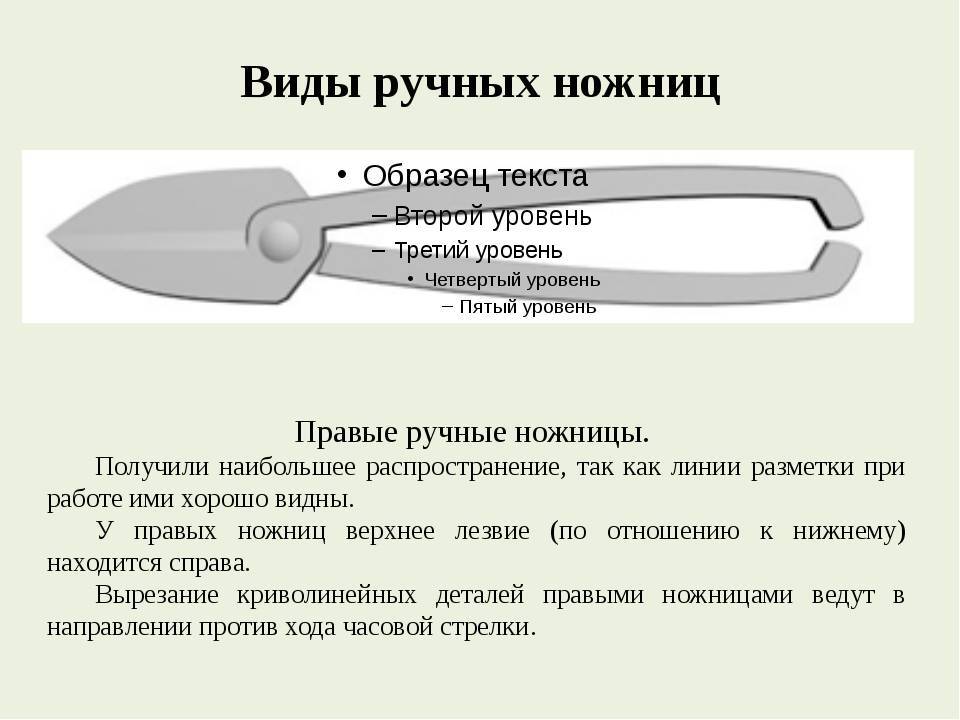

Вариант исполнения. Ножницы производятся в правом и левом исполнении, которое зависит от того, где находится нижний нож.

Толщина материала

Всегда внимательно читайте пометки от производителя, так как он всегда указывает допустимую толщину листового металла, с которым можно работать инструментом. Если не учитывать этот момент, то в лучшем случае просто сломается рукоятка, в худшем осколок лезвия травмирует вам при резке.

Лезвия

Хромованадиевая сталь это наиболее востребованный материал в изготовлении ножниц по металлу. Ножи из нержавеющей стали на рынке инструментов ценятся больше, но, как правило, такие ножницы стоят гораздо дороже.

Рукоятки

Надежный хват рукоятки обеспечивает удобную и продолжительную работу без натираний. Хорошая рукоятка должна быть выполнена из прочного пластика, который может выдерживать колоссальные нагрузки

При этом важно, чтобы в рукоятках были фрагменты прорезиненного материала, таким образом ручки защитят ваши руки от травмирования при соскальзывании

Длина

Обычно длины длина ручек варьируется в пределах от 17 до 37 сантиметров, выбирать нужно в зависимости от регулярности работы и толщины металла.

Устройство и принцип работы

Конструктивно ножницы состоят из следующих элементов:

• гидроцилиндра с поршнем;
• штока;
• ножей для резки;
• напорного рукава;
• сливного клапана;
• поворотной муфты;
• рукояток;
• ручки для переноски.

Ножницы для резки металла работают по принципу рычага, действие которого усиливается гидравлической помпой или цилиндром. При небольшом весе инструмента сила нажатия составляет от нескольких единиц до сотен тонн.

Человек применяет силу к нажатию на рычаги, соединённые с гидравлическим цилиндром, а в это время на рабочем штоке с лезвием нарастает усилие, превышающее изначальное в несколько раз. За счёт этого резка металла существенно упрощается.

Гидравлические ножницы имеют следующие особенности:

• гидравлический привод крепится к одному рычагу неподвижно, а другой соединяется с рычагом, нагнетающим давление в цилиндр;
• для нагнетания давления в цилиндр может применяться ручной рычаг или подключаться компрессор.

Гидравлический привод может быть выполнен в следующих вариантах:

• В виде встроенного в корпус цилиндра со штоком качающегося типа. Применяется в компактных ручных конструкциях. Создаваемого усилия хватает для резки проводов, тросов, арматуры с диаметром до 4 мм.
• В качестве выносного привода с рычажным механизмом, приводимым в действие нажатием ноги или руки.
• В виде отдельного насоса, работающего от двигателя внутреннего сгорания.

Это интересно: Какие виды сольвента бывают? Их характеристики: сферы применения, отличие от уайт-спирита

Что представляют собой гидравлические ножницы по металлу

Гидравлические ножницы по принципу действия схожи с традиционным ручным или электрическим инструментом. Разница заключается лишь в способе подачи усилия на режущий элемент, что осуществляется через помпу или гидравлический цилиндр. В результате сила действия на лезвие возрастает в несколько раз. Это способствует значительному увеличению КПД, облегчая процесс и повышая эффективность работы.

Гидравлические ножницы состоят из гидроцилиндра с поршнем, штока, ножей, напорного рукава, поворотной муфты, сливного клапана, рукояток. Гидравлический привод фиксируется к одному рычагу неподвижно, а второй элемент соединен с рычагом, который нагнетает в цилиндре давление, причем в данном случае может использоваться компрессор или ручной рычаг.

Гидравлические ножницы характеризуются автономностью, мобильностью и безопасностью в эксплуатации. Инструмент обеспечивает чистый качественный рез. Поскольку лезвие движется с небольшой скоростью, это предоставляет возможность легче контролировать процесс работы. Цена ручных гидравлических ножниц по металлу стартует от 4 тыс. руб.

Гидравлические ножницы, в зависимости от принципа работы, могут быть ножевыми и высечными. Первый вариант используется для обработки краев заготовки. Просечные ножницы по металлу позволяют осуществлять рез с середины листа.

Гидравлические ножницы по металлу характеризуются мобильностью, автономностью и безопасностью

В зависимости от конструктивного исполнения различают ручные, стационарные и гильотинные ножницы по металлу. Первый вариант представлен компактным инструментом, который осуществляет резку тонких стальных листов, арматуры и прутков. Стационарный инструмент является высокомощным оборудованием, у которого гидравлический привод подключается к компрессору. Такое приспособление производит все варианты нарезки деталей из металла любой сложности, а также выполняет вырубку.

Гильотинные ножницы осуществляют быструю резку и формовку ровных швов. Они отличаются компактными размерами и хорошей мощностью, которой достаточно для работы в мастерских. Такой тип инструмента позволяет выполнять рез исключительно по прямой линии.

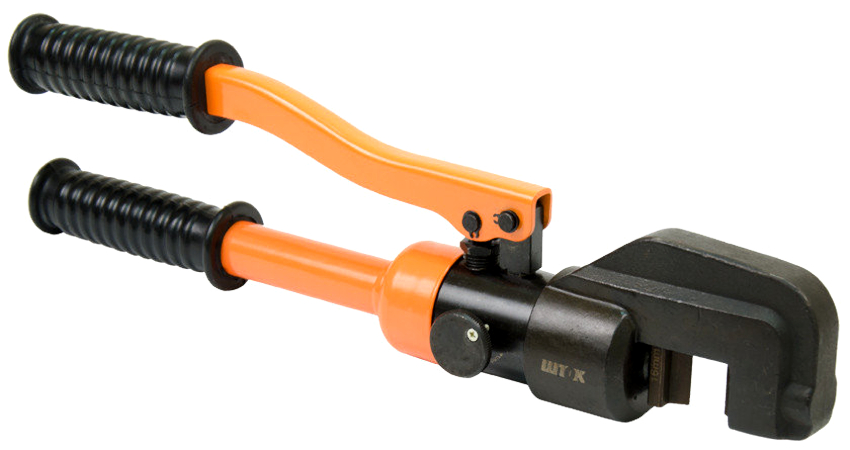

Ручные гидравлические ножницы

Ручные гидравлические ножницы – незаменимый, а главное мобильный инструмент для резки метала арматуры. Широко применяются в строительстве, в сносе зданий, а также спасателями для извлечения пострадавших из искорёженного автомобиля.

Ручные гидравлические ножницы

Устройство и принцип работы

Устройство ручных гидравлических ножниц для резки метала напоминает обычные ножницы но несколько отличается от них тем что, в привычной модели мы передаем механическую силу от руки сразу на режущий агрегат.

Здесь же наша механическая сила преобразуется в гидравлическую, и только потом подается на режущие лезвия. Ручкой мы качаем насос которой создает давление в результате чего ножницы сдвигаются и собственно режут.

Основные принципы устройства:

Устройство ручных гидравлических ножниц

• Исполнение режущей части. Два основных открытый кромочный и гильотинный. Оба представлены на рисунке. Кромочный применяется для резки листов метала, а гильотинный для резки проводов и пучков кабелей.
• Функции режущей части. Есть агрегаты, в которых режущая часть крутится относительно привода и ручек, что делает ножницы более практичными в использовании.
• Габариты. Устройство обладает весьма большими габаритами, происходит это из-за того, что оно оборудовано гидроприводом, его установку выполняют на неподвижной ручке гидравлических ножниц. Габариты агрегата прямо пропорциональны длине штока гидропривода.
• Подача давления. Также имеет 2 вида комплектации. Первая это встроенный плунжерный насос, который работает от мускульной силы оператора. Второе, это внешняя компрессорная станция.

Технические характеристики

Ручные гидравлические ножницы имеют ряд характеристик, которые стоит учитывать при их эксплуатации. Эти параметры можно увидеть в техническом паспорте устройства.

Характеристики гидравлических ножниц:

• Предельная величина силы разреза или тяги, измеряется в Ньютонах и Тоннах;
• Промежуток между режущими элементами, в мм;
• Предельная режущая величина. Указывает максимальную толщину листа либо диаметр прутка которые можно разрезать за одну итерацию.
• Размеры и вес агрегата.

Условия применения

Заметка: Прежде чем приступать к работе всегда следует прочитать технический паспорт и проверить уровень гидравлического масла в приводе.

Принципы, которые следует выполнять при эксплуатации гидравлических ножниц:

• Прежде чем резать метал уточните его толщину и его жёсткостные характеристики, они не должны превышать предельных значений, указанных в техническом паспорте агрегата;
• Держать инструмент в частоте, в особенности рабочую часть.
• Производить замену масла согласно сроку, в тех паспорте, также следует заливать масло только указанных в нем марок. Средний срок замены масла раз в два года.
• После завершения работ обязательно протереть инструмент чистой тряпкой, прежде всего в подвижных местах инструмента.
• Если инструмент планируется длительно хранить, то его стоит обработать антикоррозийным составом.

Возможные неисправности

1. Не создается необходимое давление в инструменте.
2. Засорение гидравлической системы, следует заменить масло;
3. Не закрыт рычаг сброса давления соответственно его следует закрыть;
4. Шток не встает в начальное положение.
5. Подтеки масла

Распространенные модели

Рассмотрим несколько самых распространённых моделей ручных гидравлических ножниц по металлу и их технические характеристики.

Ножницы НРГ 53

Основное назначение: Для резки кабелей и твердых металлов.

https://youtube.com/watch?v=8tbWJfr–UA

Технические характеристики НРГ 53:

Технические характеристики ножниц НРГ 53

Ножницы НРГ 85

Основное назначение: Резка проводов АС, СИП-3, стальных канатов, тросов, прутков из низко углеродной стали, бронированного и телефонного кабеля.

Технические характеристики:

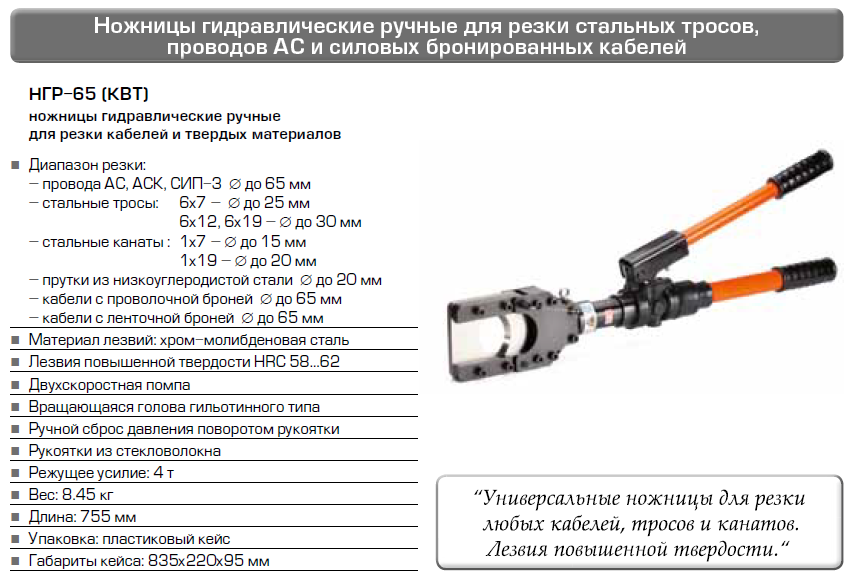

Технические характеристики гидравлических ножниц НРГ-65 и НРГ-85

Ножницы СТ40 и СТ20

Основное назначение: Режущая способность до 40 мм, широкий спектр металлов, которые они режут.

Гидравлические ножницы CT-40

Технические характеристики:

Технические характеристики ножниц СТ20 и СТ40 Ручные гидравлические ножницы Ссылка на основную публикацию

Самостоятельное изготовление изделий

Распространено использование подшипников в качестве роликов. Их торцы предварительно затачиваются. Приводной ролик фиксируется на ручку, при давлении на которую инструмент вдавливается в заготовку. Далее пользователь лишь тянет на себя лист металла, держа ручку прижатой к основанию.

Каким бы легким не казалось изготовление ножниц по металлу своими руками, делать этого не рекомендуется. Оборудование известных брендов обеспечит безопасную работу при резке заготовок, прослужит дольше. К тому же, на прилавках есть модели, не требующие дополнительных агрегатов для работы (ножницы рычажные по металлу самодельные, например, работают лишь вкупе со станком).

Рекомендации по выбору

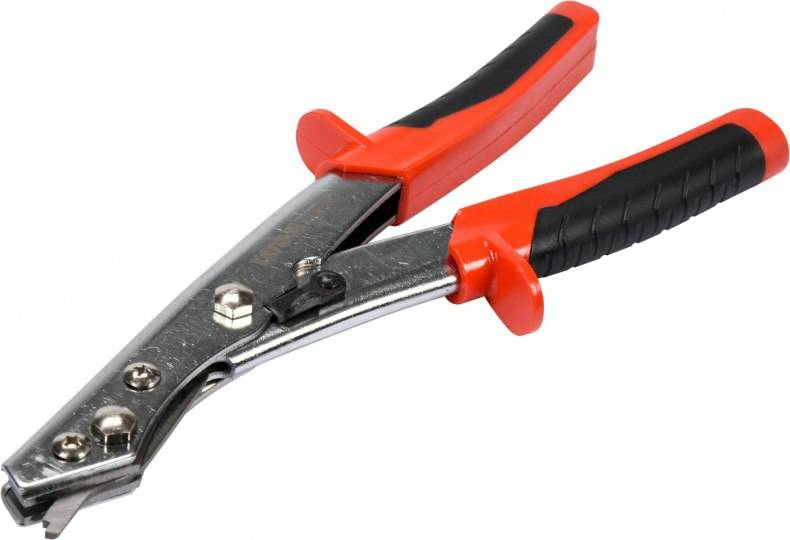

При покупке ножниц по металлу обратите внимание на такие моменты, как:

Месторасположение и вид лезвий. Все ножницы делятся на правые и левые в зависимости от расположения режущей кромки. Если вам нужно резать сталь в направлении справа налево, то выбирайте левые ножницы. И, наоборот, если направление резки противоположное, то смело приобретайте правосторонний вариант.

Форма лезвий. Может быть как прямой, так и загнутой. Первая удобнее, если нужно сделать прямой или проходной рез, а вторая предпочтительнее для фигурной резки.

Материал, из которого изготовлены лезвия. Обычно лезвия для ножниц по металлу делают из хромированной стали. Но также встречаются изделия из хромоникелевой и высокоуглеродистой стали.

Материал рукоятей. Наиболее простое исполнение рукоятей – это пластик. Самыми удобными являются ножницы с рукоятями из двух компонентов и с антискользящим покрытием.

Размер инструмента. В характеристиках изделия указывается общая длина (от рукоятей до лезвия). Обычно она равна 17,5 – 35 см. Инструмент небольшого размера идеален для мелких резов и высечек, а также в ситуации стеснённых условий. Длинные лучше выбрать, если вам предстоит работа с крупногабаритными заготовками или толстым металлом.

Изготовитель. Наиболее популярными производителями ножниц для резки листового металла считаются Энкор, Зубр, Stayer, Sparta. Изделия от этих изготовителей оптимально подходят для бытового использования. Ими могут пользоваться как новички, так и профессионалы.

Приобретение инструмента – это дело ответственное, ведь лучшие ножницы по металлу – это те, которые подходят именно вам, вашей ситуации. Поэтому не жалейте сил и времени на их выбор.

Какое масло заливается в гидравлические ножницы?

Чаще всего производитель требует использования гидравлического масла и смазочных материалов, имеющих следующие характеристики:

• Гидравлическое масло HLP46, отвечающее стандарту DIN 51524 Часть 2 / ISO VG 46.
• Альтернатива — гидравлическое масло, способное к биологическому разложению HEES в соответствии со стандартом ISO 15380 или OECD 301 B.
• Также необходима смазка широкого назначения EP2 в соответствии с DIN 51825 — KP2K-20 / ISO L-XBCHB 2.

Никогда не смешивайте различные типы гидравлических жидкостей. Если вы сомневаетесь в характеристиках гидравлического масла или смазки, замените их полностью. Процентное соотношение непригодного масла (в особенности, если речь идет о минеральном масле) не должно превышать 2%.

Принцип работы КПН

КПН-установки имеют более-менее типовую конструкцию, которая незначительно отличаются от модели к модели. Простейшие пресс-ножницы состоят из двух гильотинных ножей или дисков, которые располагаются друг на другом. Установка оборудована прессом, который создает необходимое давление для резки металлических объектов. КПН-станки оборудуются также вспомогательным прессом и насадками, которые позволяют делать отверстия, насечки в металле. Принцип работы пресса — гидравлический или механический. Помимо этого режущая установка оснащается вспомогательными деталями, которые выполняют множество вспомогательных, но важных функций — передача давления на активную зону, фиксация обрабатываемой детали, упор, регуляция давления.

КПН-установки получили широкое распространение в области серийного производства (ими пользуются как небольшие фабрики, так и крупные металлургические заводы). Их используют в машиностроительной сфере, на металлобазах, на линиях штамповки, в заготовительных цехах, в ремонтных мастерских. Большинство установок-ножниц можно без труда встроить в автоматическую производственную линию.

Преимущества пресс-ножниц для металла:

• Надежность. В случае соблюдения правил использования установки комбинированные пресс ножницы для металла прослужат долгую службу, а риск образования поломок минимален. К тому же использование КПН безопасно для рабочих, что также является плюсом.
• Простота использования, отсутствие вибрации. Пользоваться промышленными ножницами просто, поэтому рабочему не понадобится осваивать сложные навыки и умения для работы с оборудованием. К тому же отсутствие вибрации помогает увеличить качество работы + минимизирует риск возникновения травмоопасных ситуаций.
• Универсальность КПН. Ножницы выполняют множество операций. Это резка металлических объектов всех базовых типов, рубка металлопроката, прессование, вырубка пазов, раскройка, изготовление отверстий различной формы.
• Высокое качество работ, экономичность. Обработка металла осуществляется с большой точностью, а риск образования промышленного мусора минимален. Это благоприятно сказывается на экономии, что поможет снизить смежные производственные траты в цеху.
• Низкая цена. В продаже есть как дорогие, так и дешевые системы. Хозяин производства сможет подобрать ножницы для мастерской, промышленного цеха, сложной фабричной линии.
