Ускорители и замедлители схватывания и твердения цементных строительных смесей
Сроки схватывания и скорость твердения сухих строительных смесей являются основными характеристиками, определяющими условия их применения в строительстве.
Иначе говоря, понятие «сроки схватывания» может относиться только к цементу, в то время как для смесей цемента с различными наполнителями пользуются другими характеристиками.
Это: — потеря пластичности; — потеря подвижности; — потеря удобоукладываемости.
Для характеристики потери пластичности растворных смесей строителями используется понятие «живучесть смёсёй». Оно заключает в себя не только определение времени загусте-вания растворной смеси, но также и определение максимального времени, по истечении которого может использоваться данный цементный раствор.
Показатели живучести раствора и его прочности зависят от следующих факторов: — от характеристик использованного цемента; — от характеристик заполнителя; — наличия различных примесей и функциональных добавок; — условий твердения: влажности и температуры.
Влияние всех этих факторов приводит к тому, что правильно приготовленная смесь бывает как медленно, так и быстро схватывающейся. В тех случаях, когда схватывание раствора по каким-либо причинам требуется замедлить или, наоборот, ускорить, применяют метод регулирования процесса гидратации цемента. Сроки схватывания и набирание прочности цементного раствора зависят от его состава, тонкости помола цемента и содержания частиц определенных фракций, а также содержания в цементе различных примесей.

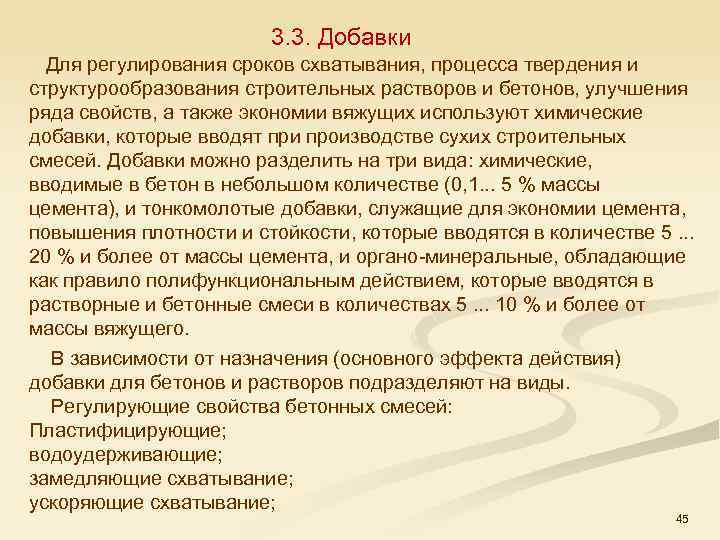

Сроки схватывания цементного раствора в случае необходимости можно регулировать самим. Для этого в состав раствора вводят специальные добавки — ускорители или замедлители схватывания и твердения.
Необходимость использования ускорителей твердения появляется в следующих случаях: — для ускорения схватывания растворов, применяемых при низких и отрицательных температурах; . — при производстве восстановительных работ; — при производстве смесей для усиления фундаментов инъекционными составами.
Необходимость использования замедлителей твердения и схватывания появляется в следующих случаях: — при проведений работ в жаркий период года; — при необходимости формования ослабленных фундаментов в жаркое время года,
Ускорители схватывания и твердения смесей на осног ве портландцемента представляют собой неорганические соли, соли орагнических кислот, а также продукты на их основе: K2C03, Na2S04, NaF, NaA102 и многие другие. В качестве ускорителей схватывания используют также форми-аты кальция и натрия, соединения, в составе которых присутствуют алюминаты кальция, оксиды и гидроксиды алюминия.
Распространенным приемом сокращения сроков схватывания смесей на основе портландцемента является введение щ в их состав алюминатных цементов и ускорителей схватывания на основе g-Al2Os.

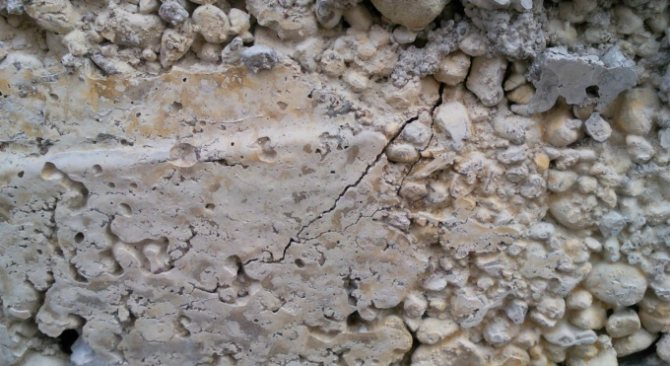

Следует знать, что иногда использование ускорителей схватывания приводит к потере прочности раствора, поэтому правильный выбор ускорителя очень важен.
Читать далее: Приготовление бетонного раствора и бетона Свойства растворов Xарактеристика строительных растворов Физические свойства и характеристика строительных материалов Хранение строительных материалов Асбестоцементные материалы Композиционные строительные материалы Вяжущие материалы Природные минеральные материалы Cтроительные материалы для фундаментных работ
Обзор российских и иностранных регуляторов сроков схватывания и твердения цемента
Универсал П-2
Является пластифицирующей добавкой, которая позволяет снизить расход воды на 12 %. Набор роста прочности в первые сутки не менее 50%. Увеличивает морозостойкость на 1-2 марки. Повышает водонепроницаемость на 2 позиции. Не содержит веществ, провоцирующих коррозию арматуры. Применяется для всех видов бетонов, включая преднапряжённые и особо ответственные конструкции.
Форт УП-2
Комплексная добавка для бетонных смесей и цементно-песчаных растворов. Добавляет составам рост сроков схватывания и твердения. Прирост прочности в течение первых суток твердения более 30 %. Позволяет полностью отказаться от тепло-влажностной обработки при температуре ≥15℃. Повышает конечную прочность бетона на 10 %, что позволяет экономить до 12 % цемента. Улучшает удобоукладываемость и сохранность бетонной смеси.
Асилин 12
Жидкий ускоритель для работы с бетонами и растворами при пониженных и повышенных температурах. Применяется при производстве пенобетона, снижает усадку при протекании реакции вспучивания. Прирост прочности по отношению к регламентной – 30 %. Безвреден при работе с ним, не горит. Содержание по отношению к массе цемента – 0.4-1% для пенобетонов, 0.5-2 % для тяжёлых.
Хлористый кальций
Добавка, позволяющая в дополнение к ускорению твердения ещё повысить износостойкость и устойчивость к атмосферным осадкам. Применение хлористого кальция даёт прирост прочности во время твердения в 2-3 раза. Эта добавка набирает влагу из воздуха и пускает её на гидратацию цемента. Такой эффект важен при высоких атмосферных температурах.
Релаксол
Выполняет две функции – как ускоритель и противоморозная добавка. Ускоряет твердение на 40 % в первые трое суток. Дозировка – 0.5-2 % от массы цемента.
Реламикс
Целая линейка суперпластификаторов ускорителей твердения. Снижает расходы на пропарку изделий, а в отдельных случаях и вовсе позволяет отказаться от неё. Дозировка – 0.6-1 %.
CemStone
В строительстве бывают ситуации, когда требуется продлить сроки начала схватывания и твердения вяжущего. Это позволяет сохранить смесь в рабочем состоянии на несколько часов. Таковой является эта пластифицирующая добавка. Её действие основано на замедлении начала химического процесса гидратации цемента, т. е. с запаздыванием кристаллизации. Такая добавка наоборот снижает набор прочности в первые 7 суток на 30 %. Но к 28 суткам набирает необходимые 100 %.
Ограничения на использование ускорителей для бетона
Существует ряд условий, при которых ускорители не работают, или оказывают отрицательные воздействия на материал. Во-первых их нельзя использовать с арматурой, так как они содержат химические элементы, вступающие в связь с металлом. Во-вторых эти добавки могут использоваться только отдельно от других и не комбинируются с остальными. Они имеют жидкую или порошковую форму и равномерно распределяются по составу во время смешивания. В-третьих, необходимо тщательно соблюдать дозировку той или иной добавки для достижения оптимальных показателей. При пересечении рубежа дозировки, добавки могут повлиять на характеристики и свойства смеси в отрицательную сторону, хотя необходимо избегать любых отклонений от нормы характеристик бетонной смеси.
Использование ускоряющих добавок в бетон избавляет от массы хлопот и позволяет проводить строительные работы в рекордно короткие сроки даже при неблагоприятных условиях заливки и укладки.
Возможно вас заинтересует
М-100 М-150 М-200 М-250 М-300 М-350 М-400 М-450 М-500
Основные ускорители твердения бетона
Комментариев:
Рейтинг: 27
- Типы отечественных добавок твердения бетона:
- Добавки иностранных изготовителей:
В строительстве для бетонирования конструкций используются ускорители твердения бетона с увеличением показателей прочности, чтобы сократить время его выдержки и ускорить строительный процесс в целом. Внедрение ускорителей схватывания выступает в роли технологического эффективного приема, который позволяет уменьшить себестоимость товара и увеличить экономико-технические данные деятельности организации.
При изготовлении любого раствора с использованием бетона можно использовать специальные добавки, повышающие прочность и ускоряющие процесс твердения.
Также ускоритель твердения позволяет бетонировать конструкции при минусовой температуре. Это позволяет замораживать бетон до показателя, который является ниже расчетного, не опасаясь его размораживания благодаря резкому сокращению объема свободной воды. В качестве ключевого критерия эффективности добавок бетонного схватывания выступает ускорение данного процесса на 25% и выше при температуре 20°С.
Типы отечественных добавок твердения бетона:
Калия карбонат способствует быстрому твердению бетона.
- Калия карбонат. Имеет вид порошка белого кристаллического — соль с яркими щелочными показателями; может занимать до 5% цементной массы. Бетонная смесь схватывается быстро и приобретает крупнопористую структуру.

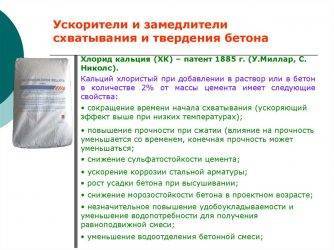

- Кальция хлорид. Является порошком кристаллическим белым, который способен расплываться при длительном нахождении на открытом воздухе.
- Кальция нитрат. Является кристаллами бесцветными, обладающими хорошей растворимостью в воде.
- Кристаллогидрат технический натрия сульфата. Является отходом создания аскорбиновой кислоты. Нельзя применять в конструкциях, находящихся под влиянием тока постоянного.
- Лигнопан Б2. Ускоритель твердения, обладающий пластифицирующим действием. За счет отсутствия хлоридов в составе не способствует возникновению коррозии арматуры, а еще бетона. Используется для создания изделий с безопалубочным формированием. Дозировка — 0.6-1.5%.
Cementol Omega P производится в Словении и используется в качестве отвердителя бетонной смеси.
- Addiment BE2 (Германия). Сверхмощный ускоритель твердения, который применяется для бетонного торкретирования, а еще работ по ремонту. Дозировка в порошковом виде — 2.0-4.5%.
- Addiment BE5 (Германия). Ускоритель, который применяется для создания бетонных продуктов и зимнего строительства. Дозировка в порошковом виде — 1.0-2.1%.
- Addiment BE6 (Германия). Жидкость-ускоритель, рекомендуемая для выполнения работ по ремонту.
- Cementol Omega P (Словения). Используется для бетонной смеси и раствора. Дозировка — 1.0-2.5%.
- Tiksocret P (Словения). Обладает очень сильным ускорением застывания торкретбетона. Дозировка в порошковом виде — 2.0-4.0%.
- Лития карбонат (Италия). Нашел применение в создании бетонной смеси и раствора на базе высоко алюминатного цемента.
Работа добавок твердения пенобетона и бетона основывается на активизированном процессе цементной гидратации, которая приводит к более быстрому созданию гелей, забирающих в свои ячейки больший объем жидкого вещества.
В результате этого происходит ускоренное схватывание бетона, а также повышается интенсивность прочности камня цементного.
Действие ускорителей, которые принимают участие в реакциях обмена, весьма неоднообразно. Под их воздействием увеличивается поверхностная площадь цементного камня и сокращается средний пористый размер. Наряду с развитием строения микропор увеличивается интенсивность связывания влаги под воздействием адсорбционных сил. Объем связанной влаги адсорбционным путем под влиянием добавок способен возрастать до 1.3 раза, основываясь на концентрации и типе ускорителя.

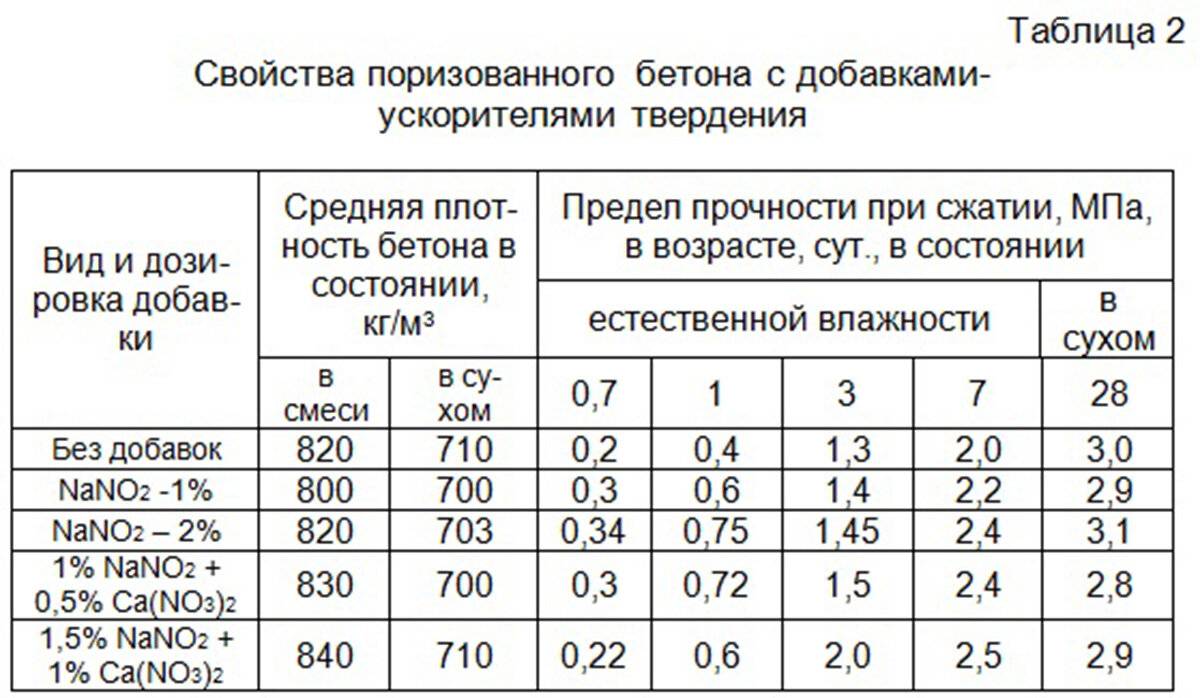

Результатами проверок было подтверждено, что ускорители твердения оказывают позитивное влияние на строение камня цементного на каждом из его уровней: объем микропор увеличивается, а объем макропор уменьшается на фоне незначительного изменения общей пористости материала.
Ускорение затвердевания бетона
Состав и пропорции для приготовления бетона на основе гранита и цемента.
Чтобы получить быстротвердеющий бетон с высокими характеристиками прочности, достигаемыми в естественных условиях уже в первые дни после его заливки, можно использовать и обычный цемент. К способам ускорения застывания бетона относятся:
- уменьшение в растворе цементной и водной составляющих (тощий бетон);
- применение модификаторов, активирующих гидратацию;
- домалывание связующего компонента с добавлением в него гипса.
К тощему бетону относится и бетонный раствор марки 200, из которого уже могут изготавливаться конструкции перекрытий. Менее марочные растворы применяются в подготовке оснований перед дорожным строительством и возведением зданий. Ускорение застывания бетона достигается, благодаря меньшему количеству реагентов, из-за которых процесс гидратации проходит гораздо быстрее. При изготовлении так называемого жесткого бетона нельзя увеличивать дозировку воды, так как ее избыток приведет к ухудшению качества раствора.
Затвердевание бетона проходит быстрее, если при приготовлении в раствор добавлять хлористый кальций. Его содержание в бетоне не должно превышать 3%. Если изготавливается железобетонная конструкция, то количество CaCl2 снижается до 2%. Этот модификатор нельзя закладывать в растворы, которыми будут заливаться железобетонные конструкции с арматурой сечением тоньше 4 мм, так как он станет причиной коррозии металла. Не рекомендуется его применять и для сооружения долговременных ЖБИ. Следует добавить, что хлористый кальций добавляется в смесь вместе с водой. Перед тем как залить жидкость в бетон, модификатор необходимо растворить в ней. Специалисты советуют добавлять CaCl2 в пуццолановые цементы, шлакопортландцементы и цементы с длительным сроком затвердевания.
Быстротвердеющий бетон, набирающий за первые сутки застывания до 50-55% расчетной прочности, получается при домалывании и добавлении в него гипса, содержание которого в связующем компоненте доводится до 3%. Однако лабораторные опыты показали, что лучшие показатели затвердевания показал бетон на основе цемента с 8-процентным содержанием гипса. Специалисты, проводившие исследования отметили, что более эффективным отвердителем является высокопрочный гипс. Бетон, приготовленный с этим модификатором, по показателям прочности почти в 1,5 раза превысил раствор, в который добавлялся обычный строительный гипс.
Разновидности примесей
Каждая добавка отвечает за определенные свойства получаемой смеси. По качественным параметрам классификация на категории осуществляется следующим образом:
- пластифицирующие (водорастворимые препараты, барда из сахарной патоки);
- воздухововлекающие (сульфонол, древесная смола);
- ускорители твердения (соли натрия и кальция, полиаминовая смола);
- замедлители схватывания (этилсиликонат натрия, полигидроксилоксан, меласса);
- уплотняющие (соли железа, нитрат кальция, сульфат алюминия, этиленгликолевые смолы);
- ингибиторы коррозии (бихромат калия и натрия, нитрат натрия);
- газообразующие (алюминиевая пудра, полигидроксилоксан);
- противоморозные (хлорид кальция и натрия, нитрат кальция и натрия, мочевина) добавки в бетон.
Перечисленные виды могут использоваться как единичный компонент или применяться в комплексе друг с другом. Комбинаций добавляемых веществ большое количество. Рассмотрим свойства каждой примеси из перечисленной классификации.
Пластифицирующие
Чем меньше водно-цементное соотношение в бетонной смеси, тем прочнее получается конструкция из этого материала. Но при самом минимальном значении количества жидкости в составе, бетонная смесь превращается в густой конгломерат.
Пластификаторы подразделяются на четыре группы по показателю уменьшения использования воды:
- слабый (меньше 5%);
- средний (5%);
- сильный (10%);
- сверхсильный (более 20%).
Воздухововлекающие
Добавление в состав таких примесей позволяет получать пористую структуру смеси. За счет этого увеличивается морозостойкость железобетонных конструкций.
Поры внутри материала дают свободное пространство для расширяющейся в процессе замерзания воды. Процент воздухововлекающей добавки должен быть минимальным, потому что большое количество примесей снижает прочность смеси.
Ускорители твердения
Используются эти добавки для ускорения процесса застывания бетона. Низкая температура окружающей среды замедляет процесс гидратации бетона. Ускоритель значительно сокращает время твердения, что позволяет использовать многослойную заливку.
Технологический цикл также может быть замедлен добавлением других примесей, которые тормозят затвердевание. В этом случае ускоритель компенсирует потерю времени.
Замедлители схватывания
Они применяются в тех случаях, когда необходимо увеличить временной интервал сохранения живучести смеси. Использование в первом случае оправдывает себя тогда, когда готовую смесь необходимо доставить к месту строительства, которое находится в большой удаленности от места производства. Также когда технологический процесс предусматривает поэтапное использование бетонного раствора. Замедлитель в этом случае позволяет сохранять жидкое состояние раствора длительное время.
Уплотнители
Увеличение плотности смеси способствует ее долговечности. Уплотнитель заполняет пространство между зернами бетона, что приводит к увеличению прочности. Также эти компоненты способствуют уменьшению пор, что значительно увеличивает непроницаемость структуры.
Ингибиторы коррозии
Принцип их действия заключается в образовании оксидной пленки на аноде. Вводимые в небольших количествах добавки в бетон обеспечат защиту арматуры от коррозии. Ингибиторы нельзя использовать в комбинации с хлоридами, потому что они способствуют разрушению оксидной пленки.
Газообразующие
Добавки используются для производства газобетонов. Они обеспечивают повышение водонепроницаемости и снижение расслоения смеси. В процессе получения смеси происходит образование газов в объеме 1,5–3%. Такая структура бетона улучшает морозоустойчивость, но снижает прочностные свойства материала.
Противоморозные
Они позволяют выполнять работы по бетонированию при температуре до –25°С.
Главной задачей этих примесей является ускорение процесса вывода жидкости из раствора. Противоморозные добавки для бетона дают возможность проведения работ при минусовых температурах без дополнительного обогрева.
Как ускорить застывание бетона, и для чего это может требоваться
Основной вопрос при изготовлении бетона: как достичь расчетной прочности в оптимальные сроки.
Представим в общих чертах, как протекают процессы затвердевания и набора прочности, и какие факторы могут привести к изменениям в них.
Химия процесса
В составе бетонной смеси цементный камень – продукт реакций гидратации, происходящих при смешивании цемента с водой.
Цемент – основной компонент смеси; от его марки и соотношения с водой зависит прочность готового бетона и скорость его отвердевания.
Важно!
Водоцементное отношение (В/Ц) – это отношение количества воды затворения к количеству цемента. Оно обычно составляет 0,3-05 и выше.
В состав цемента входят такие соединения, как кальциевые силикаты, алюминаты и алюмоферриты. При смешивании этих соединений с водой начинаются химические реакции, сопровождающиеся выделением тепла (благодаря чему увеличивается скорость протекания реакций гидратации).
Важно!
Чем быстрее водный раствор насыщается, тем лучше и быстрее происходит кристаллизация, то есть схватывание цемента. Вот почему бетоны с пониженным содержанием воды схватываются быстрее.

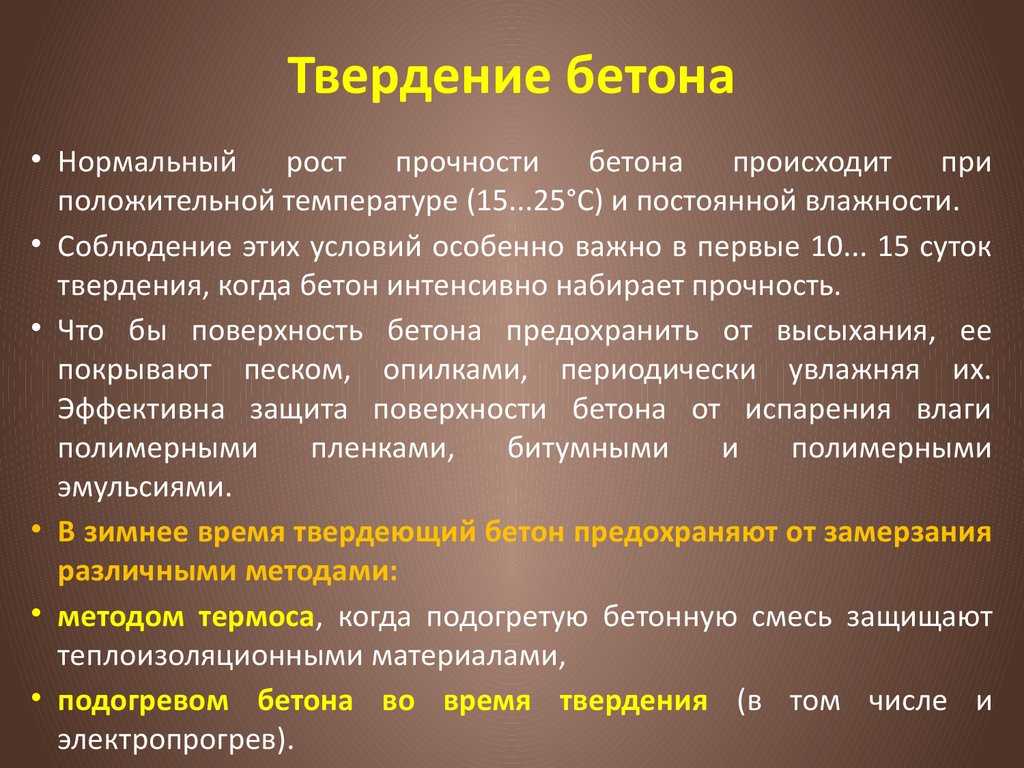

Процесс твердения бетона состоит из двух фаз:
- схватывание,
- отвердевание.
Схватывание бетона в условиях оптимальной температуры и влажности окружающей среды начинается через 2 часа и протекает довольно быстро, в течение часа. В этой фазе на бетон можно воздействовать, он остается подвижным.
После окончания первой фазы начинается отвердевание. В оптимальных условиях распалубочная прочность достигается на 7-10-е сутки, расчетная – по истечении 28 дней, затем набор прочности продолжается еще несколько месяцев, но с очень низкой скоростью.
Когда нужно ускорить затвердевание
Процессы схватывания и набора прочности требуют ускорения:
- При необходимости производить строительные работы зимой, чтобы уменьшить затраты на прогрев бетона.
- Когда нужна ранняя распалубка.
- В случае необходимости продолжить строительство раньше, чем через 28 суток.
- Для изготовления большого количества мелких бетонных изделий (производство брусчатки, тротуарной плитки).
- Для оптимизации прочности.
Снижение водоцементного соотношения
Уменьшение воды затворения способствует быстрому образованию концентрированного раствора, в котором кристаллизация происходит лучше, что сокращает время схватывания.
Недостатки метода:
- снижение подвижности раствора, из-за чего он тяжелее поддается обработке, хуже заполняет подготовленный объем, а готовый бетон может иметь полости, что значительно снизит его качество;
- слишком сильное снижение В/Ц приводит к изменению характеристик готового изделия (хрупкости, снижению прочности);
- удорожание работ из-за повышенного расхода цемента.
Снижение водоцементного соотношения с одновременным добавлением пластификатора
Для предотвращения негативных характеристик раствора с низким В/Ц, в него добавляют пластификатор. Он позволяет снизить В/Ц и одновременно увеличить подвижность смеси, повысить скорость отвердевания и прочность готового изделия.
Как ускорить процесс твердения бетона
Существуют разные способы ускорения твердения бетона, самым действенным среди которых является использование химических присадок.
От чего зависит скорость твердения
На отвердевание бетона влияют такие факторы:
- Температура воздуха. Чем она ниже, тем больше времени требуется выжидать перед демонтажем опалубки. Для набора прочности требуется нормальная влажность. Отклонение показателя от нормы в большую или меньшую сторону нарушает гидратацию цемента. В жару бетон быстро застывает, однако конструкция получается хрупкой. Оптимальным для бетонирования временем считается сентябрь.
- Марочная прочность. Чем больше этот показатель, тем быстрее схватывается материал.
- Предполагаемая нагрузка на монолитную конструкцию. Вертикальные опалубки удаляют раньше горизонтальных. Такое правило действует и в отношении ячеистых бетонов.
Способы ускорения процесса
Существует 2 метода, применяемых для быстрого схватывания строительной смеси: автоклавная обработка и введение химических добавок — ускорителей твердения бетона.
Первый способ невозможно использовать при построении конструкций своими руками. Бетонный блок нужно помещать в особую камеру с высокой влажностью. Обработка горячим паром позволяет бетону набрать прочность за 2-3 часа.
Действие добавок-ускорителей твердения
Принцип действия затвердителя основывается на ускорении химических реакций между ингредиентами смеси. Под воздействием добавок образуются гели, впитывающие большой объем влаги.
Ускорители оказывают разные влияния на бетон:
- увеличивают площадь поверхности монолита, уменьшая средний размер пор;
- ускоряют связывание воды (это достигается благодаря самопроизвольному повышению концентрации растворенных компонентов);
- положительно влияют на структуру искусственного материала на всех уровнях (увеличивается количество микропор, уменьшается число макропор).
Основные виды добавок
Существуют такие типы добавок для быстрого твердения бетона:
- Сухие упрочнители для бетонной стяжки (топпинги). Смеси содержат особые виды цемента и устойчивые к механическим повреждениям наполнители. Иногда добавляются химические вещества. Такой состав наносят на свежеуложенный бетон, в результате чего на поверхности образуется твердое покрытие.
- Газообразователи. Способствуют вовлечению воздуха в структуру материала. Средства используются при производстве газобетона. Добавление веществ снижает вес конструкции, но негативно сказывается на ее прочности. Самым распространенным представителем этой группы добавок является алюминиевая пудра. При добавлении средства одновременно выполняют виброобработку. Пудра в сочетании с цементом образует алюминат кальция, ускоряющий схватывание.
- Ускорители набора прочности. Комплексные добавки сокращают время получения высоких эксплуатационных качеств в 2-3 раза. Раннее снятие опалубки ускоряет процесс строительства. Добавки используются для восстановления свойств длительно хранившегося цемента. Потерь прочности бетона при использовании такого материала не наблюдается.
- Ускорители схватывания. Ускоряют первичное твердение смеси. Используются при проведении аварийного ремонта, заделке отверстий в бетонных емкостях. В эту группу входит жидкое стекло.
Как самостоятельно ускорить или замедлить отвердевание бетона
Вещества для скорейшего отвердевания бетона (цемента) самостоятельно сделать и использовать практически невозможно. Так или иначе речь пойдет о промышленной химии. Мы же рассматриваем другой случай.
Зато возможно физическое воздействие – тепловая обработка или электропрогрев. Правда, потребуется специальное оборудование с проводами и электродами. Его использование редко оправданно именно в домашних условиях – пожалуй, только когда работы ведутся в сильные холода. Лучше уж предоставить бетону возможность затвердевать естественным способом.
То же можно сказать о замедлителях. Да и зачем в частном строительстве специально замедлять высыхание бетона, если можно приготовить его ровно столько, сколько нужно, и не оставлять лишнее?

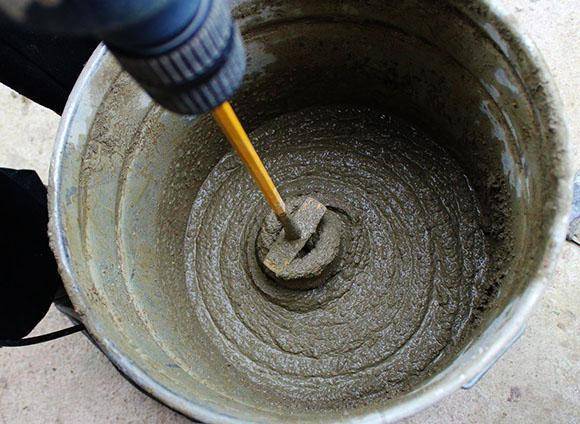

Доступное физическое воздействие – постоянное перемешивание (как в машинах-бетономешалках).
От чего зависит время застывания раствора?
На прочность бетона большое влияние оказывает марка цемента, из которого он изготавливается. Наиболее надежные смеси делаются из материала М500. А самые непрочные производятся из цемента М100.
Марка | Прочность, кгс/ кв. см |
М500 | 524 |
М450 | 458 |
М400 | 393 |
М300 | 327–360 |
М250 | 262 |
М200 | 196 |
М150 | 131–164 |
М100 |
Наличие разных компонентов в бетоне изменяет время его затвердевания. Чем больше в смеси гравия либо песка, тем быстрее вода выходит из нее. При повышенном содержании шлака и керамзита, жидкость медленнее испаряется из раствора. В таблице приведены рекомендованные соотношения основных составляющих бетонных смесей.
Марка | Расход на 1 кубометр | Водоцементное соотношение | |||
Вода, л | Цемент, кг | Щебень, кг | Песчано-гравийная смесь, кг | ||
М400 | 205 | 492 | 1000 | 661 | 0,41 |
М300 | 205 | 384 | 1055 | 698 | 0,55 |
М200 | 185 | 287 | 1135 | 751 | 0,64 |
М100 | 185 | 206 | 1177 | 780 | 0,89 |
Прочность бетона снижается, если не выдерживается требуемая плотность его укладки
Важно! Жидкость выходит из смеси тем медленнее, чем большую плотность имеет раствор. При промышленном строительстве бетон обрабатывают специальным вибрационным оборудованием. В быту его заменяют операции штыкования лопатой и уплотнения ручной трамбовкой
В быту его заменяют операции штыкования лопатой и уплотнения ручной трамбовкой.
Для удержания влаги в бетонной смеси, помещенной в опалубочную конструкцию, рекомендуется накрывать последнюю гидроизолятором. В качестве такового используется битумная мастика либо обычная полиэтиленовая пленка. Эти материалы усиливают гидратацию, так как препятствуют быстрому обезвоживанию бетона.
Аналогичного эффекта добиваются и посредством периодического смачивания застывающего раствора водой. Жидкость наносится методом распыления или обрызгивания
Обратите внимание! Указанные мероприятия не ускоряют процесс застывания бетона
