Расстояние между опорами ЛЭП при монтаже

Определение напряжения в проводах ЛЭП

Если нет возможности получить информацию о напряжении в линиях проводов, соседствующих с участком, можно обратиться в органы местного самоуправления и получить эти данные, на основании которых допускается планировать этапы строительства.

Чтобы определить напряжение самостоятельно и понять, сколько метров нужно отступать, можно, во-первых, подсчитывать количество связанных в пучок проводов, которую несет опора ЛЭП.

Рядом с дорогой

Зависимость напряжения от количества проводов:

• 2 провода – 330 кВ;
• 3 провода – 500 кВ;
• 4 провода – 750 кВ.

Небольшие значения напряжения рассчитываются путем суммирования количества изоляторов.

Зависимость напряжения от количества изоляторов:

• 3–5 изоляторов – 35 кВ;
• 6–8 изоляторов – 110 кВ;
• 15 изоляторов – 220 кВ.

Диаграмма распространения электромагнитного поля

Если расчеты будут соответствовать этим данным, то можно максимально обезопасить себя и гостей жилого дома, коттеджа или дачного участка от электромагнитного излучения, а также и от других возможных опаснейших рисков.

Подземные ЛЭП

Некоторые устроители рассматривают возможность укладки линий электропередачи под землю. Тогда появляется возможность строить на этой площадке все что угодно. Однако при строительстве стоит помнить о том, что в любом случае будет необходимо оставить какое-то пространство для ремонтных работ, которые придется проводить в случае аварийных ситуаций на линии. Нормативное расстояние от забора до ЛЭП в «подземном» варианте равняется всего лишь одному метру.

Подземное подключение дома

Существенное различие воздушных и подземных линий передачи электричества – в их стоимости. Подземные линии гораздо дороже (в несколько раз) и широко используются в городах, производственных предприятиях.

Кабели укладываются в короба, туннели и траншеи на глубине до одного метра. Наиболее эргономичным решением станет укладка шести кабелей на расстоянии 30 сантиметров в одну траншею.

Здесь можно узнать расстояние от дома до деревьев.

Технические характеристики линий электропередач

Основные параметры ЛЭП:

• l — промежутки между стойками или опорами ЛЭП;
• dd — пространство ме­ж­ду со­сед­ни­ми кабельными линиями;
• λλ — можно расшифровать как протяженность гир­лян­ды ЛЭП;
• HH — высота стойки;
• hh — самое малое разрешенное рас­стоя­ние от низкой отметки кабеля до почвы.

Расшифровывать все характеристики установок сможет не каждый. Поэтому за помощью можно обратиться к профессионалу.

Ниже представлена таблица линий электропередач, обновленная в 2010 году. Более полное описание можно находить на форумах электрики.

Номинальное напряжение, кВ
40	115	220	380	500	700
Промежуток l, м	160-210	170-240	240-360	300-440	330-440	350-550
Пространство d, м	3,0	4,5	7,5	9,0	11,0	18,5
Протяженность гирлянды X, м	0,8-1,0	1,4-1,7	2,3-2,8	3,0-3,4	4,6-5,0	6,8-7,8
Высота стойки Н, м	11-22	14-32	23-42	26-44	28-33	39-42
Параметр линии h, м	6-7	7-8	7-8	8-11	8-14	12-24
Количество кабелей в фазе*	1	1	2	2	3	4-6
Объем сечений проводов, мм2	60-185	70-240	250-400	250-400	300-500	250-700

Вам это будет интересно Что такое ГРЩ как он расшифровывается

Основные элементы установки

Чтобы понизить число ава­рий­ных выключений, которые возникают при плохих погодных условиях, линии электростанций снабжаются грозо­за­щит­ны­ми канатами, которые устанавливаются на стойках вы­ше кабелей и используются для подавления пря­мых по­па­да­ний грозы в ЛЭП. Они похожи на металлические оцин­ко­ван­ные мно­го­про­во­лоч­ные тросы или специальные уси­лен­ные алюминиевые кабели малого се­че­ния.

Производятся и используются такие устройства от молний с встроенными в их труб­ча­тый стержень оп­ти­ко-во­ло­кон­ны­ми жилами, которые дают мно­го­ка­наль­ную связь. На территориях с постоянно по­вто­ряю­щи­ми­ся и силь­ны­ми морозами, лед откладывается на провода и образуются ава­рии из-за пробивания воздушных линий при приближении про­вис­ших канатов и кабелей.

Рабочая температура линий электропередач составляет от 150 до 200 градусов. Внутри провода не имеют изоляцию. Они должны обладать высокой степенью проводимости, а также устойчивостью к механическим повреждениям.

Ниже описано, какие линии электропередач используются для передачи электроэнергии.

Два основных вида

2.5.228

Расстояния между ближайшими проводами (или между
проводами и тросами) пересекающихся ВЛ 35 кВ и выше подлежат дополнительной
проверке на условия отклонения проводов (тросов) одной из пересекающихся ВЛ в
пролете пересечения при ветровом давлении согласно 2.5.56, направленном
перпендикулярно оси пролета данной ВЛ, и неотклоненном положении провода
(троса) другой. При этом расстояния между проводами и тросами или проводами
должны быть не менее указанных в табл.2.5.17 или 2.5.18 для условий наибольшего
рабочего напряжения, температура воздуха для неотклоненных проводов принимается
по 2.5.51.

Важные нюансы размещения столбов освещения

В целях организации освещения в темное время используются уличные фонари, которые крепятся на опорах. В качестве материалов для их создания в зависимости от личных предпочтений чаще всего применяется железобетон, бетон и дерево.

Столбы освещения для парков в городе

Несмотря на то, что расстояние между осветительными столбами – важнейшее значение, в ходе выполнения работ важно понимать предназначение опорных конструкций. Таковые в своем составе имеют следующие составные части:

Основной удерживающий элемент, представляющий собой стальную прожекторную мачту. Выяснить, какое расстояние является наиболее оптимальным, не представляет сложности. Высота варьируется в зависимости от функций и места размещения столбов освещения. Чаще всего для организации освещения этот показатель складывается с учетом количества опор электропередачи в населенном пункте и подбирается так, чтобы ниспадающие световые лучи формировали пересекающиеся между собой конусы.

Столбы с распределительными лючками. Эти приспособления размещаются в верхней части опор. Они различаются по виду, форме и мощности

В ходе монтажа таких деталей важно учитывать место предполагаемой установки. Так, если планируется создание иллюминации для транспортных дорог с радиусом поворота, то целесообразнее использовать мощные приборы

В случае применения для освещения пешеходных зон или подхода (подъезда) к дому рациональнее воспользоваться умеренными декоративными источниками с меньшей высотой опорных столбов.

Схема для расчета освещения дорог в городе

Важной особенностью при определении дистанции между опорами освещения является обязательный учет размещения на таких конструкциях дополнительного оборудования. В такой ситуации расстояние между опорами уличного освещения обязательно должно составлять несколько большие значения, чем установленные нормами

В такой ситуации расстояние между опорами уличного освещения обязательно должно составлять несколько большие значения, чем установленные нормами.

Нормы установки осветительных столбов в городе по ГОСТу и СНиП

Параметры расстояний при расчете согласно ГОСТу и нормам СНиП

Согласно требованиям СНиП и ГОСТа дистанцию между соседними опорами принято называть пролетом. Если планируется устанавливать столбы освещения вдоль дорог, то этот показатель в зависимости от мест расположения фонарей необходимо устанавливать на основе следующих параметров:

• требуемого уровня света;
• числа, типа и мощности фонарей, установленных на одной мачте;
• необходимой высоты.

Расчет освещенности

С учетом перечисленных особенностей следует понимать, что минимальным расстоянием между опорами освещения признано 35 м. При этом данный показатель относится именно к мачтовым конструкциям, а каких-либо требований к установке светодиодных лент на определенных частях улиц не предъявляется.

Определение напряжения в проводах ЛЭП

Если нет возможности получить информацию о напряжении в линиях проводов, соседствующих с участком, можно обратиться в органы местного самоуправления и получить эти данные, на основании которых допускается планировать этапы строительства.

Чтобы определить напряжение самостоятельно и понять, сколько метров нужно отступать, можно, во-первых, подсчитывать количество связанных в пучок проводов, которую несет опора ЛЭП.

Рядом с дорогой

Зависимость напряжения от количества проводов:

• 2 провода – 330 кВ;
• 3 провода – 500 кВ;
• 4 провода – 750 кВ.

Небольшие значения напряжения рассчитываются путем суммирования количества изоляторов.

Зависимость напряжения от количества изоляторов:

• 3–5 изоляторов – 35 кВ;
• 6–8 изоляторов – 110 кВ;
• 15 изоляторов – 220 кВ.

Диаграмма распространения электромагнитного поля

Если расчеты будут соответствовать этим данным, то можно максимально обезопасить себя и гостей жилого дома, коттеджа или дачного участка от электромагнитного излучения, а также и от других возможных опаснейших рисков.

Подземные ЛЭП

Некоторые устроители рассматривают возможность укладки линий электропередачи под землю. Тогда появляется возможность строить на этой площадке все что угодно. Однако при строительстве стоит помнить о том, что в любом случае будет необходимо оставить какое-то пространство для ремонтных работ, которые придется проводить в случае аварийных ситуаций на линии. Нормативное расстояние от забора до ЛЭП в «подземном» варианте равняется всего лишь одному метру.

Подземное подключение дома

Существенное различие воздушных и подземных линий передачи электричества – в их стоимости. Подземные линии гораздо дороже (в несколько раз) и широко используются в городах, производственных предприятиях.

Кабели укладываются в короба, туннели и траншеи на глубине до одного метра. Наиболее эргономичным решением станет укладка шести кабелей на расстоянии 30 сантиметров в одну траншею.

Здесь можно узнать расстояние от дома до деревьев.

Что такое ЛЭП

Высоковольтные линии электропередачи являются главным элементом энергетической системы страны. Чаще всего провода располагают над землей на специальных опорах.

Специалисты давно заметили негативные последствия постоянного нахождения вблизи ЛЭП, поэтому были определены нормативы безопасного расстояния от жилых строений, которые учитывают величину напряжения линий. Результатом расчета стало появление особых санитарных зон – местности, расположенной рядом с высоковольтными опорами. Подобные участки также называют «зонами обременения», в них запрещено возводить здания или продавать участки под индивидуальное жилищное строительство и садоводческие некоммерческие товарищества.

Закат и опоры ЛЭП Источник rusenergetics.ru

Санитарные зоны

Линии электрической передачи излучают полы электромагнитного типа, которые негативно воздействуют на человеческое здоровье, растений и животных. Под ЛЭП, начиная с 330 000 В, делают санитарные зоны. Их ширина будет составлять 10 метров со всех сторон. Замеры делают от проекции на грунт крайнего провода. Нельзя натягивать высоковольтные провода по воздуху на любых высотах над железными путями и газопроводами. В том случае, если появится обрыв, появится большой шанс аварии. Газопровод, который пущен по земле, не должен ни в коем случае пересекаться с линиями электрических передач по воздуху. Для пересечения должно быть подземное кабельное проведение с заземлением установок в точке выхода и входа линии. Электричество требуется поставлять в города и населенные пункты посредством линий электрической передачи.

Рядом может быть параллельный трубопровод, улицы с домами и автомобильная трасса. Норма на удаленность от них ЛЭП должна быть от 5 до 10 метров, а нормативы определяют шириной сан. зоны. Расстояние должно быть рассчитано с учетом границ участка дачного сектора. До жилых домов должно быть не меньше 100 метров дистанции, если напряжение больше, чем 35 000 В. Все требования к дистанциям между ЛЭП описаны в ГОСТе Р 21.1101-2009. На базе данного нормативного документа выполняют все расчеты и разрабатывают проекты линий электрической передачи.

Охранная зона ЛЭП

Допустимые расстояния от жилого здания до линии электропередач

Возможность застройки территории, входящей в охранную зону рядом с ЛЭП, регулируется правилами для использования земель, относящихся к охранной зоне высоковольтной линии электропередач.

Необходимость соблюдать нормы по СаНПиН связана с исследованиями в области магнитных полей, которые оказывают вред здоровью.

Расстояние до населенных пунктов от высоковольтных ЛЭП по нормам СаНПиН

По результатам исследований, выявлены серьезные нарушения здоровья у людей, проживающих в близком соседстве от линии электропередач. Серьезные изменения затрагивают почти все системы организма:

• нервную;
• сердечно-сосудистую и эндокринную;
• мочеполовую;
• нарушение общего эмоционального состояния.

Исходя из этих исследований, указано на каком расстоянии от линии передач можно возводить жилые дома. Также обозначены зоны, запрещенные для использования под застройку жилыми зданиями и инженерными сооружениями.

Земельные наделы, расположенные в охранных зонах линий электропередач, и находящиеся в собственности не подлежат изъятию у владельцев. Они могут быть использованы ими с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

Размеры охранных зон вдоль ЛЭП

Переведение территории в статус охранной зоны, не влияет на законность сделок с земельной собственностью. Обременение территории должно быть обязательно оговорено в земельных документах, подтверждающих права собственника. Обременение подтверждает запрет на ведение строительства зданий, предназначенных для длительного пребывания людей в охранной зоне.

Это касается жилых, административных, производственных объектов. Для того чтобы уточнить все запреты, наложенные на конкретный участок, стоит обратиться в отделение электросети, обслуживающее данную территорию. Протяженность охранных зон зависит от мощности напряжения. Нормативы расстояния от ЛЭП до жилого дома.

Напряжение	10-20 КВт	35КВт	110 КВт	ВЛ-6 (10Квт)	ВЛЗ-6 (10 КВт)
Минимальное расстояние в метрах	10 (5)	15	20	10	5

Примечание: (5) – расстояние на территории населенных пунктов, для проводов в изоляции. Границы зоны определяются организацией электросети.

Смотрите в видео рассказ о проживании возле ЛЭП.

Как определяют интервал между опорами освещения

Существует среднее значение пролета между фонарями, которое находится в пределах 35-45 м. Максимально этот параметр может достигать 65 м

При расчете обязательно принимают во внимание требования к средней горизонтальной освещенности дорожного покрытия. Она измеряется в люксах (лк) и определяется несколькими параметрами:

• загруженностью трассы – наибольшей интенсивностью движения в обоих направлениях;
• категорией объекта по освещению;
• типом автомобильной дороги.

Требования к средней горизонтальной освещенности автодороги отражены в пункте 4.1, таблице 1 ГОСТ Р 54305-2011. Для удобства данные приведены в виде таблицы.

Еще одно правило при расчете расстояния между столбами освещения на трассе или в городе – зависимость шага от высоты подвеса светильников. Оно не должно превышать следующих соотношений:

• 7:1 – при шахматном размещении;
• 5:1 – при осевом, прямоугольном и одностороннем расположении.

Какой столб выбрать

При выборе материала, из которого изготовлен электрический столб, практическое рассмотрение сводится к трем вариантам. Это опора из дерева, металла или бетона. Бетонные опоры наиболее долговечны, если изготовлены с соблюдением технологии в заводских условиях. Они не боятся агрессивных компонентов, содержащихся в атмосфере больших городов. Самым крупным их недостатком является большой вес, который сильно затрудняет установку опоры.

Металлические опоры собираются из стальных элементов. Они используются при строительстве высоковольтных линий электропередачи, когда требуемые габаритные размеры не позволяют применять бетон. Отметим, что наиболее доступной и дешевой является опора линии электропередачи, изготовленная из дерева, в чем легко убедиться, узнав, сколько стоит такое изделие из металла или бетона.

Краткий перечень резонов в пользу этого материала выглядит следующим образом:

• Электрический столб из дерева намного дешевле, чем опора из металла или бетона. Деревянная опора может быть изготовлена своими руками.
• Опора из дерева является самой легкой. Её установка довольно легко может быть произведена без применения грузоподъемной техники, она органично вписывается в обстановку на даче.
• Деревянный электрический столб, предварительно обработанный антисептиком, имеет срок службы, часто не уступающий опоре из бетона. Опора из некачественного бетона подвержена быстрому разрушению под воздействием атмосферных осадков и перепадов температуры.

Виды опор

Опоры выполняют из различных материалов: металл, древесина, бетон, железобетон. В последние годы распространение получили изделия из композитов.

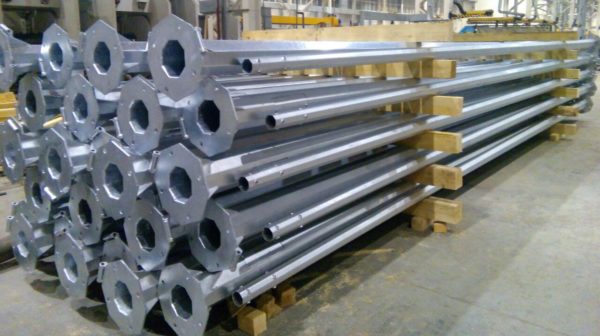

Металлические опоры

Для изготовления опор такого типа используют сталь, чугун, алюминий и оцинковку. Особенно популярны оцинкованные столбы, поскольку для них характерна высокая устойчивость к негативному воздействию факторов внешней среды.

Металлическим опорам свойственны следующие положительные характеристики:

1. Небольшой вес и размеры. Самые легкие столбы весят порядка 150 кг, а фланцевые конструкции (без закладных) — около 40 кг. Благодаря компактности облегчается перевозка столбов: за одну поездку можно доставить 40 или более комплектов на объект.
2. Высокие прочностные свойства. Для изготовления используют листовой прокат толщиной от 3 до 15 мм. Этого достаточно, чтобы сопротивляться серьезным нагрузкам механического характера.
3. Отсутствие сложностей с внесением изменений в конструкцию. Чтобы увеличить или сократить высоту опоры, не понадобится отказываться от имеющейся конструкции, ее можно просто нарастить.
4. Быстрота монтажных и демонтажных работ. Для установки конструкции достаточно организовать отверстие нужного диаметра, в которое поставить опору, и залить бетоном. Для фланцевых стоек вначале нужно установить закладку фундамента и объединить с ней столб болтовым соединением.
5. Длительный срок эксплуатации. Опоры для наружного освещения обрабатывают цинковым покрытием, обладающим антикоррозионными характеристиками. Толщина такого слоя составляет 80 мкм или больше — в зависимости от потребностей. Срок службы покрытия — от 50 до 80 лет.
6. Привлекательный внешний вид. Вне зависимости от предназначения, о декоративном ли столбе идет речь или о мачтовом, опоры не вызывают своим видом отторжения.

Есть у металлических столбов и недостатки:

1. Конструкцию нужно периодически красить, поскольку в противном случае имеется высокая вероятность ржавления материала.
2. Стоимость металлических опор выше в сравнении с конкурирующими системами.

Деревянные опоры

К достоинствам деревянных столбов относят следующие качества:

1. Небольшой вес. Благодаря данной особенности деревянные конструкции несложно перевозить и устанавливать, что заметно сказывается на общей стоимости системы освещения.
2. Простота в установке. Зачастую для монтажа деревянных опор нет необходимости в применении специализированной техники.
3. Доступная стоимость материала.
4. Устойчивость к механическим нагрузкам (удары, изгибание).
5. Влагостойкость. Длительный срок эксплуатации. Однако указанные качества достижимы лишь при пропитывании материала специальным защитным составом.
6. Изоляционные качества, позволяющие предотвратить поражение электричеством.

К недостаткам деревянных конструкций причисляют такие свойства:

1. Сложности с выбором равнозначных по габаритам бревен.
2. Возможность разрушения опор при сильном обледенении.
3. Склонность к гниению необработанного защитным составом материала.

Бетонные опоры

Относятся к наиболее распространенным на постсоветском пространстве. Особенно часто применялись в 70-80-е годы.

Среди достоинств бетонных столбов следует выделить такие качества:

• низкая стоимость;
• продолжительный срок службы (до полувека);
• простота ухода (содержание сетей обходится недорого).

Есть у бетонных конструкций и недостатки:

• неустойчивость к воздействию влаги (речь идет прежде всего о грунтовых водах);
• непривлекательный внешний вид.

Обратите внимание! Качество бетонных столбов определяется маркой бетона и способом изготовления изделия

Железобетонные опоры

Столбы из железобетона представляют собой каркасную металлическую конструкцию, покрытую бетоном.

К преимуществам железобетонных опор относятся следующие характеристики:

• способность выдерживать серьезные нагрузки;
• долговечность;
• приемлемая стоимость;
• стойкость к температурным перепадам, что позволяет использовать столбы в районах с холодным климатом;
• устойчивость к коррозии.

Есть у железобетонных изделий и недостатки:

• непривлекательная наружность отталкивает покупателей, стремящихся получить декоративный эффект от осветительной системы;
• слабая устойчивость к ударным нагрузкам.

Выпускают железобетонные изделия с округлыми и гранеными поверхностями. В последние годы изделия из железобетона активно замещаются опорами из более функциональных материалов.

2.5.230

При параллельном следовании и сближении ВЛ одного
напряжения между собой или с ВЛ других напряжений расстояния по горизонтали
должны быть не менее приведенных в табл.2.5.25 и приниматься по ВЛ более
высокого напряжения. Указанные расстояния подлежат дополнительной проверке:

1) на непревышение смещения нейтрали более 15% фазного
напряжения в нормальном режиме работы ВЛ до 35 кВ с изолированной нейтралью за
счет электромагнитного и электростатического влияния ВЛ более высокого
напряжения;

2) на исключение возможности развития в отключенном
положении ВЛ 500-750 кВ, оборудованных компенсирующими устройствами
(шунтирующими реакторами, синхронными или тиристорными статическими
компенсаторами и др.), резонансных перенапряжений. Степень компенсации рабочей
емкости линии, расстояния между осями ВЛ и длины участков сближений должны
определяться расчетами.

Таблица 2.5.25

 Наименьшее расстояние по горизонтали между ВЛ

Участки ВЛ и расстояния	Наименьшее расстояние, м, при напряжении ВЛ, кВ
	До 20	35	110	150	220	330	500	750	ВЛЗ
Участки нестесненной трассы, между осями ВЛ	Высота наиболее высокой опоры*	3
Участки стесненной трассы, подходы к подстанциям:
между крайними проводами в неотклоненном положении;	2,5	4	5	6	7	10	15	20**	2
от отклоненных проводов одной ВЛ до ближайших частей опор другой ВЛ	2	4	4	5	6	8	10	10	2

________________

* Не менее 50 м для ВЛ 500 кВ и не менее 75 м для ВЛ 750
кВ.

** Для двух и более ВЛ 750 кВ фазировка смежных крайних фаз
должна быть разноименной.

Минимально допустимый интервал

Заряженные частицы в процессе перемещения по проводам образуют электромагнитное поле, то есть излучение, которое разделяется на постоянное и переменное. Частая перемена электрического тока с плюса на минус и в обратном порядке производит смену величины поля в несколько раз быстрее.

Как известно, электромагнитное излучение оказывает пагубное воздействие на организм людей. Всемирная организация здравоохранения по итогам многочисленных научных опытов утвердила допустимые нормативы излучения. Во многих государствах, в том числе и в нашей стране, были созданы и законодательно утверждены нормативные акты, налагающие запрет на любое строительство на территориях, близких к ЛЭП.

Люди, находящиеся продолжительное время в зоне покрытия мощным электромагнитным полем, страдали впоследствии серьезными заболеваниями, хронической усталостью, а продолжительность жизни уменьшилась.

Виды опорных конструкций, их расположение

Фонарные столбы освещения улиц должны удовлетворять двум основным требованиям: экономичность и высокая степень надежности.

Различные виды опор

Различают несколько видов опорных конструкций уличного освещения на основании отличий в используемых материалах:

• Деревянные;
• Металлические;
• Бетонные;
• Полимерные.

Первый вариант из названных ранее был очень популярен ввиду отсутствия более технологичных решений, сегодня же деревянные столбы уличного освещения чаще всего можно встретить лишь в отдаленных поселках.

Предпочтительными же являются бетонные и металлические исполнения. Полимерные столбы принято использовать как дополнение к декору.В качестве опорной конструкции для плафона и лампы любого типа, включая и светодиодное освещение, может выступать не только столб, но и мачта.

Если нецелесообразно устанавливать индивидуальные столбы освещения (экономически невыгодно или нет физической тому возможности), допускается монтировать светильники на опорных конструкциях контактной сети. Металлические и бетонные столбы используются при организации общегородской осветительной системы.

Требования, предъявляемые к расположению опор

Для начала следует рассмотреть схемы возможного расположения светильников вдоль дорог:

• Односторонняя;
• Двусторонняя (шахматная);
• Двусторонняя (прямоугольная);
• Осевая;
• Двухрядная прямоугольная (расположение по осям движения);
• Двухрядная прямоугольная (расположение по осям улицы).

В зависимости от вида объекта подбирается соответствующая схема. Например, если речь идет об аллеях, тогда предпочтительной будет вариант расположения столбов односторонний, при условии, что по ширине аллея превышает 10 м. Если более этого значения, то используется прямоугольная или двухрядная шахматная схема.

Схемы расположения светильников вдоль дорог

Расстояние между столбами определяется тем, какой мощности используются лампы в светильниках. Чем выше интенсивность освещения, тем дальше могут быть расположены опоры друг от друга. Что касается того, какое расстояние считается допустимым между столбом и бордюром дороги, то строительные нормы и правила регламентируют следующие ограничения:

1. Расстояние между опорой и бордюром соответствует 1 м при условии, что движение на дороге довольно интенсивное;
2. На второстепенных дорогах нормальным считается расстояние 0,6 м между опорой и бордюром;
3. Если отсутствует грузовой транспорт, можно принять за норму расстояние 0,3 м;
4. В случае, когда бордюра вовсе нет, опора устанавливается на расстоянии 1,75 м от края дороги.

При необходимости организовать освещение на участке дороги с закруглением от 60 до 250 м столбы располагают с внешней стороны. В противном случае допускается установка опорных конструкций с внутренней стороны, при условии, что будет увеличено расстояние между ними. Также оговаривается минимальная и максимальная высота установки лампы с плафоном. В зависимости от типа используемого осветительного прибора значение этого параметра может варьироваться от 3 до 4 м.

Конструкционные особенности

Все без исключения столбы (металлические, бетонные и другие) должны быть устойчивы к сильным порывам ветра (до 160 км/ч). С этой точки зрения более предпочтительным вариантом являются металлические опоры, так как они оснащены ребрами жесткости в форме круга, многогранника. Такие конструкции имеют большую площадь основания и сужаются кверху, что очень способствует устойчивости.

Опоры подразделяются на группы в соответствии с высотой:

• От 3 до 12 м, применяются для освещения парков, жилых массивов;
• Металлические опоры высотой более 12 м, применяются для освещения муниципальных объектов, стадионов, спортивных площадок, портов.

1. Основание опорной конструкции может располагаться поверху земли и ниже ее уровня (наземные и подземные блоки фундамента).
2. Размеры основания должны соответствовать целевому назначению столба, его высоте, типу грунта.
3. Для установки нужно получить разрешение на земельные работы.

Глубина залегания фундамента может разниться: 0,8 м и менее для газонов, 1,25 м и более для проезжей части.

Разновидности кронштейнов

Лампы с плафонами устанавливаются на специальный крепежный элемент, именуемый кронштейном. Изготавливается эта деталь из стали, а покрываться может лакокрасочными материалами или оцинковкой.

Виды кронштейнов:

• Одинарный;
• Двойной;
• В форме гусака на один или более плафон;
• Настенные, Г-образные;
• Оголовник;
• Торшерного типа.

Каждый из видов используется на разных объектах.
