Какой алгоритм необходимо соблюдать в строительстве каркасного частного дома: Обзор

Технология строительства каркасного дома

Строительство каркасного дома можно условно разделить на несколько этапов.

Первый этап — подготовительный. На этом этапе проводятся исследования почвы для будущей укладки фундамента, готовится проект дома и инженерных систем, выбирается строительная бригада, готовится смета и закупаются необходимые материалы.

Второй этап — укладка фундамента. Благодаря небольшому весу каркаса можно использовать любой его тип. Выбирать фундамент нужно, исходя из особенностей местности, на которой будет находиться дом.

Подготовка фундамента

Андрей Баннов, руководитель проекта DOM TECHNONICOL:

— Самый трудоемкий этап — подготовка фундамента. Я рекомендую всем для каркасного дома использовать технологию утепленной шведской плиты (УШП). Если эту технологию сравнивать со свайно-винтовым фундаментом, то УШП будет дороже примерно на 10%. Однако это ничтожная разница по сравнению с плюсами, которые имеет УШП. Это и повышенная ликвидность, и простота на этапе эксплуатации. За свайным фундаментом нужно следить: проверять уровень сырости, состояние перекрытия. УШП никаких специальных мероприятий по уходу не требует.

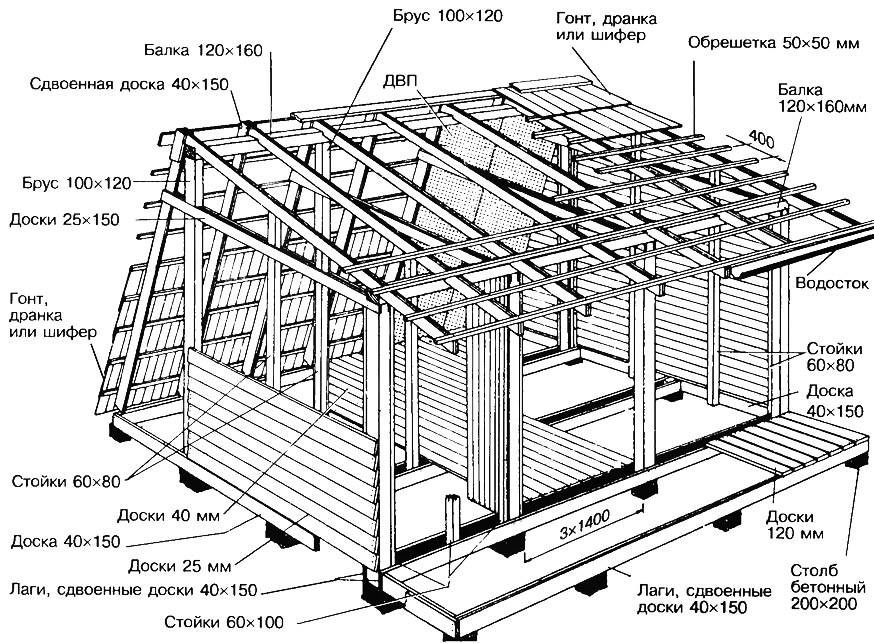

Третий этап — сборка самого каркаса и установка кровли. Собирается каркас с формированием платформы и межэтажного перекрытия, с обеспечением диска жесткости. Затем собираются стены второго этажа, крыша и кровельное покрытие.

Крыша

Андрей Баннов, руководитель проекта DOM TECHNONICOL:

— Крыша обычно делается с уклоном 25–30 градусов. Величина уклона придает выразительный внешний вид и позволяет комфортно организовать внутреннее пространство. В качестве материала кровли рекомендую гибкую черепицу: долговечна, не шумит, привлекательна внешне. Водосточную систему рекомендую делать из ПВХ — она устойчива к деформациям и долговечна.

Четвертый этап — монтаж инженерных систем (отопление, электроснабжение, вентиляция, водоснабжение и водоотведение).

«Пока работают кровельщики, внутри дома к работам приступают электрики и сантехники. Когда кровля и инженерия готовы, приходит очередь монтажа изоляции — утепления и крепления строительных пленок

Важно соблюсти именно такой порядок. Если инженерные системы монтировать после утепления, то можно легко повредить герметичный контур», — говорит Андрей Баннов

Пятый этап — установка окон, дверей, водосточных систем и монтаж фасада. Для этого используют имитацию бруса, блок-хаус, OSB-плиты, сайдинг или отделочные панели. В завершение строительства коробки делаются отмостка и цоколь.

Шестой этап — внутренняя черновая и чистовая отделка. Для внутренних работ используют фанеру, гипсокартон, вагонку и имитацию бруса. Выбор отделочного материала зависит от того, для чего будет использоваться дом, и закладываемого бюджета.

Проблемы, возникающие при строительстве

В ходе строительства любого дома нередко возникают проблемы, требующие пристального внимания со стороны монтажников и владельца.

Качество материалов

Так как каркасная технология появилась в России относительно недавно и конкуренция на отечественном рынке пока еще достаточно слабая, остро стоит вопрос о качестве материалов.

Эту проблему некоторые строительные компании решают закупкой конструктивных элементов у зарубежных исполнителей, но это ощутимо влияет на конечную стоимость. Более приемлемый вариант – заказывать проекты каркасного дома и его строительство компании, у которой налажен полный цикл производства. В этом случае используются отечественные материалы, но обрабатывающее оборудование установлено от лидеров рынка.

Квалификация строителей

Еще одно следствие молодости технологии – недостаточная квалификация большинства монтажников. Многие могут собрать каркасный дом, но сделать это качественно получится далеко не у каждого.

Самое выгодный вариант – это поиск хороших монтажниковИсточник pro-karkas.ru

Если строительством дома занимаются не профессионалы, которые дают на свою работу гарантию, а частные «серые» бригады то от вас потребуется знание технологии и постоянный контроль рабочих на всех этапах строительства. Особенно это касается стадии, когда монтируется обшивка стен, под которой легко скрываются дефекты материала. Обнаружить брак в таком случае можно будет как минимум спустя несколько месяцев после завершения строительства и исправлять все придется самостоятельно.

Вентиляционная система

Это отдельный вопрос, который обязательно должен стоять на повестке дня при постройке каркасного дома. Если для утепления стен применяется пенопласт или экструдированный пенопоплистирол, то по сути дом превращается в термос – это очень хорошо в плане энергоэффективности, но без хорошей системы вентиляции про свежий воздух придется забыть. Как вариант, можно использовать паропроницаемые материалы, но хорошая вентиляция в любом случае предпочтительнее.

Другим важным моментом, на который нужно обращать внимание, является обеспечение вентиляции фасада. Если не выполнить это требование, то утеплитель со временем может намокнуть, что сведет на нет его эффективность, и может негативно повлиять на микроклимат в доме

Наглядно про вентиляцию в каркасном доме смотрите в видеоролике:

Чтобы избежать подобных последствий, рекомендуется оставлять зазор в 3-5 см между изоляционным слоем и внешней обшивкой. Также необходимо в нижней и верхней частях фасада сделать отверстия, через которые поступает воздух. Такая технология исключит оседание конденсата на стенах.

Про инженерные коммуникации «каркасника» в следующем видео:

Плюсы и минусы каркасных домов зачастую оцениваются в корне неверно. Разумеется, если взять для примера дом, который построился с целью максимальной экономии и сделан без соблюдения всех технологических требований, то результат не выдержит никакой критики. Если же грамотно выбирать проекты каркасного дома и делать все по технологии, то вы получите качественный дом, сделанный из экологичных материалов, а по стоимости дающий фору многим постройкам, возведенным по другим технологиям.

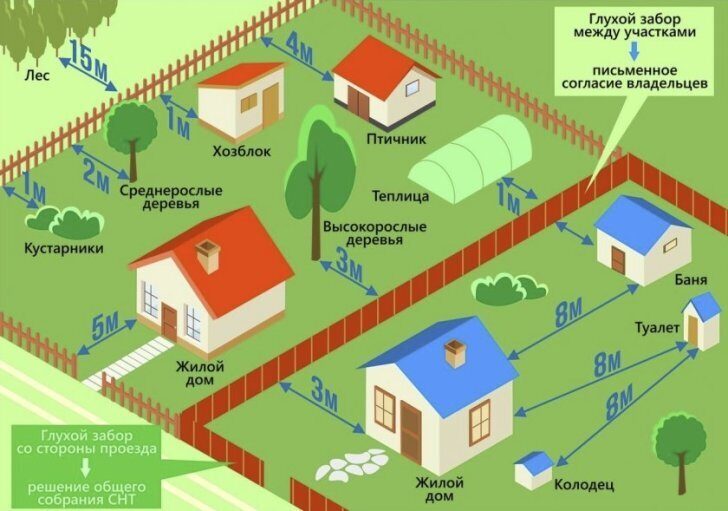

Выбор подходящего места будущего дома

В процессе выбора места для дома необходимо придерживаться определенных норм и рекомендаций.

Обязательно надо соблюдать:

Санитарные нормы. Они содержат информацию о том, каким должно быть расстояние от здания до линий электропередач, хозяйственных сооружений, деревьев и др.
Противопожарные нормы. При их создании учитываются факторы пожарной опасности. К примеру, минимальное расстояние между зданиями из различных горючих материалов, включая дерево, должно составлять 12 метров. А вот при использовании негорючих материалов этот показатель уже равен 6 м.

Существуют также определенные рекомендации, соблюдение которых зависит от владельцев дома:

Анализ преобладающих ветровых потоков. Нежелательно монтировать дополнительные двери и окна с подветренной части здания.
Вид из окон. В идеале из окон должен открываться красивый вид на сад, а не на двор или хозяйственные сооружения.
Стороны горизонта. Расположение окон с восточной либо южной стороны – гарантия хорошего естественного освещения.
Расстояние до дороги. От этого выбора зависит уровень шумов и длина подъездного пути.

Помочь в выборе оптимального места на участке могут специалисты проектной организации.

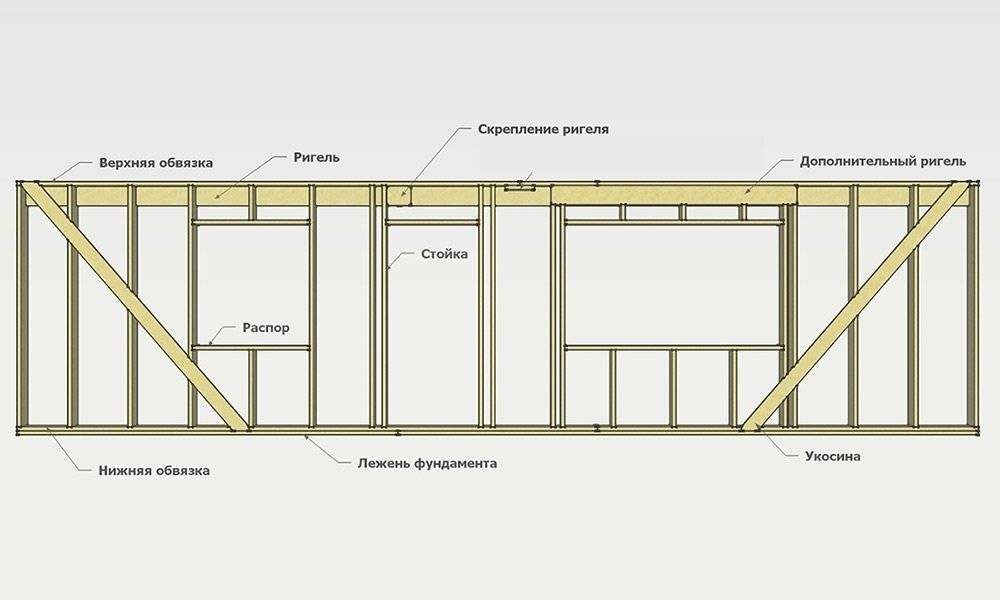

Устанавливаем каркас. Пошаговая инструкция

Алгоритм установки каркаса:

Формирование нижней обвязки, соединённых между собой по типу «шип-паз» и подогнанных таким образом, чтоб при монтаже не возникло зазоров. Если дерево плохо обработать антисептиком – при длительном соприкосновении с металлом (то бишь с крепежами) оно начнёт гнить, и в таком случае вместо данного типа крепежа лучше использовать деревянные нагели.
Монтаж вертикальных досок. Их высоту определяют в зависимости от планируемой высоты потолков. В области монтажа вертикальных досок устанавливаются нагели.
На нагели устанавливаются стойки. Далее вертикально выравнивают брусья. Чтобы угол был правильно зафиксирован, целесообразно применение временной распорки.
После того, как все стойки будут укреплены и зафиксированы исключительно в вертикальном положении, проводится верхняя обвязка

Важно учесть, что пазы верхней обвязки должны находиться строго под 90-градусным углом по отношению к нижней.
Затем крепятся потолочные балки. Их распределяют шагом в 50см, и в обязательном порядке они должны совпадать с вертикальными стойками.
После этого устанавливаются дополнительные опорные брусья

Их распределяют в области межкомнатных перегородок с целью поддержки балок потолка и исключения их провисания.

Выполнив данный алгоритм установки каркаса можно приступить к утеплению дома и сооружению крыши.

Что делать со стенами?

Если говорить о стенах в каркасном доме, в данном случае на выбор есть несколько вариантов. Обшивку стен можно производить посредством плит ОСВ, благодаря чему конструкция каркаса становится проще. Да и данные плиты позволяют сохранять необходимую геометрию дома, снизив количество дополнительных балок для усиления.

Для внешних стен рекомендуется выбирать плиты ОСВ-3, которые идеальны при повышенной влажности.

Сделав каркас, а затем, укрепив его упорами, приступайте к обшивке. Стартовать необходимо от угла и продолжать по всей стене. При помощи шурупов присоединяются плиты ОСВ. Когда обшивка будет готова, можно устранить временные упоры.

Алгоритм работы

Остановите выбор на ленточном фундаменте небольшой глубины. Ширина фундамента не должна превышать 50 см, поскольку будущие нагрузки на него будут минимальными.
Для несущих конструкций (крыши, каркаса стен) используйте исключительно клееный брус. Если же по тем или иным причинам вы не сумели его раздобыть, то можете обойтись обычным сухим брусом сечением 15х15 см.
Уложите нижнюю обвязку из бруса на фундамент поверх гидроизолирующего слоя. Используйте железные анкеры для крепления.
Все элементы соединяйте в шип. Узлы, подверженные повышенной нагрузке, дополнительно укрепите при помощи металлических пластин, уголков или скоб (при желании вместо этого можете использовать шпильки).
Увеличьте глубину рамок каркаса в тех местах, где планируется монтаж глухих стен, для слоя утеплителя. Для внутренних перегородок в доме используйте брусья поменьше – 5х4 см и 5х6 см. Прикрепите их к полу при помощи рамных дюбелей.
Оптимальным вариантом для утепляющего материала в этом случае является волокно целлюлозы (его производят в виде матов различных размеров и толщины).
Установите на поперечные брусья продольные прогоны. Наверх прогонов установите доски перекрытия.
Если требуется, установите ригеля (несколько выше уровня межэтажной обвязки).
Укрепите каркас фахверка по углам раскосами (последние могут быть открытыми и закрытыми).
В качестве кровельного покрытия рекомендуется использовать керамическую черепицу – этот материал подходит в данном случае идеально.

Даже из такого поверхностного руководства становится ясно, что соорудить фахверк самостоятельно достаточно трудно.

Крыша

Для фахверковых домов сооружают двускатную кровлю, но без чердака. С целью дополнительного комфорта оборудуйте кровлю широкими свесами – в летнее время они эффективно защитят вас от жары. Кроме того, это отличная защита от атмосферных осадков. Для затемнения самого дома используйте шторы и жалюзи.

Если позволяют возможности, можете защититься и с помощью более современных технологий. Так, можете использовать для стен электрохромное стекло, прозрачность которого можно менять одним нажатием кнопки.

Система отопления и вентиляция

Обогрев в таком доме обязательно должен быть современным. Это могут быть:

солнечные коллекторы;
рекуператоры;
топливные насосы.

Оптимальным вариантом для обогрева дома станет система теплых полов, поскольку места для радиаторов практически не будет ввиду большого количества стекла. Также можете установить камин в качестве дополнительного источника тепла, желательно чугунный и с закрытой топкой, огражденной термостойким стеклом.

Для вентиляции используйте так называемый канадский колодец.

Вентиляция «канадский колодец»

Выходит, вы можете сделать фахверковый дом полностью автономным.

Что такое каркасный дом

Каркасный дом — это дом, в основе которого есть несущий каркас. Он в свою очередь заполняется современными материалами для влаго-, ветро- и теплозащиты и обшивается отделочными материалами. По завершении работ стена каркасного дома будет напоминать слоеный пирог, рассказывает инженер-конструктор индивидуальных домов с деревянным каркасом, эксперт Ассоциации деревянного домостроения Дмитрий Супрун.

Сама технология каркасного строительства появилась давно. К ней косвенно можно отнести древние китайские храмы, построенные несколько тысяч лет назад по рамной технологии, которую можно считать родоначальницей каркаса. Но классический каркас появился несколько столетий назад в Европе, а затем получил широкое распространение в Америке. В России каркасная технология чаще всего использовалась в дачном строительстве, рассказывает руководитель проекта DOM TECHNONICOL Андрей Баннов. Как и любая технология, каркас со временем пережил несколько трансформаций. По оценкам DOM TECHNONICOL, сегодня более половины строящихся частных домов возводятся по каркасной технологии. Это могут быть и загородные дома, и коттеджи с современным интерьером, которые подходят для круглогодичного проживания.

Технология каркасного домостроения подходит для регионов с разным климатом. Но «внутренности» конструкции и теплоизоляции дома для разных местностей будут отличаться — в суровом климате потребуется лучше утеплить дом. Более того, каркасные дома подходят не только для холодных регионов, но и для зон с повышенной сейсмической активностью. «У каркаса за счет малого веса инерция меньше, чем у каменных конструкций, за счет подвижности узлов каркасные дома более адаптивны к землетрясениям. Сейчас даже разработаны специальные узлы для строительства в сейсмоопасных регионах», — рассказал Андрей Баннов.

Разметка стен

После того как я подготовил план стоек дома наступил следующий этап – возведение каркасных стен. Начинаем это делать с разметки стоек в натуре.

Для разметки стен я применял шаблон и отбивочную нить. Шаблон изготовил самостоятельно, выглядит он вот так вот:

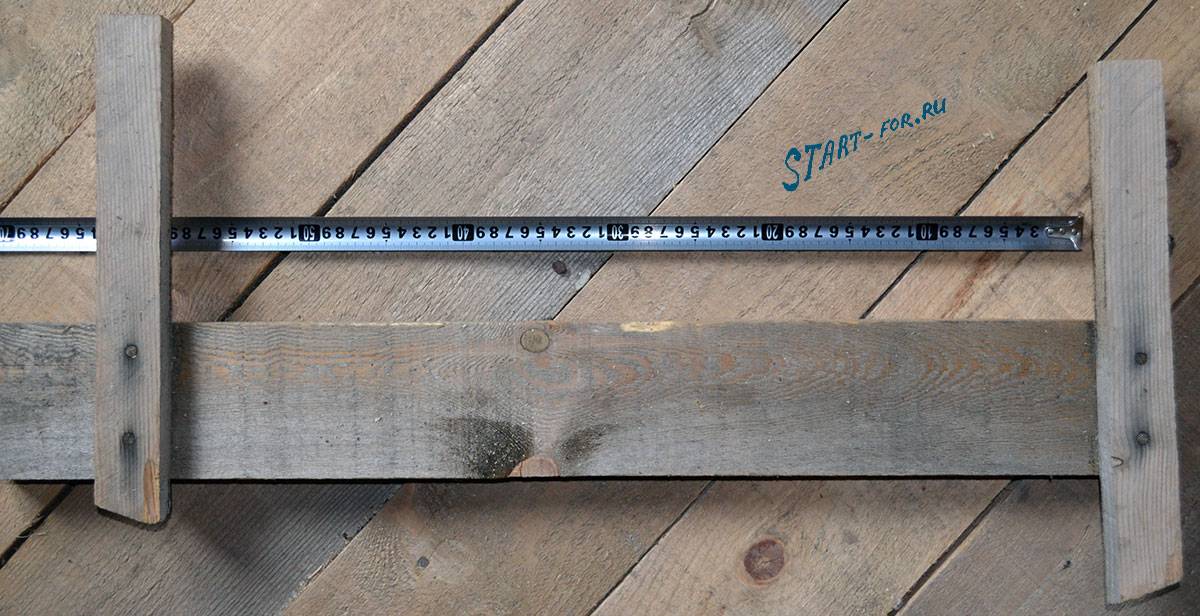

Шаблон для разметки

На брусок прибил две рейки, шириной 4 см, расстояние между реек 58 см, это стандартный шаг стоек в моем доме. А ширина реек обусловлена толщиной доски, в каркасе я применял доску 40х150 мм.

Для разметки стоек в натуре вначале размечаются стойки дверных и оконных проемов, их мы двигать и убирать не будем. Затем размечаются места примыкания внутренних стен к внешним, и места соединения внутренних стен между собой. Основные типы соединений изображены на этом рисунке.

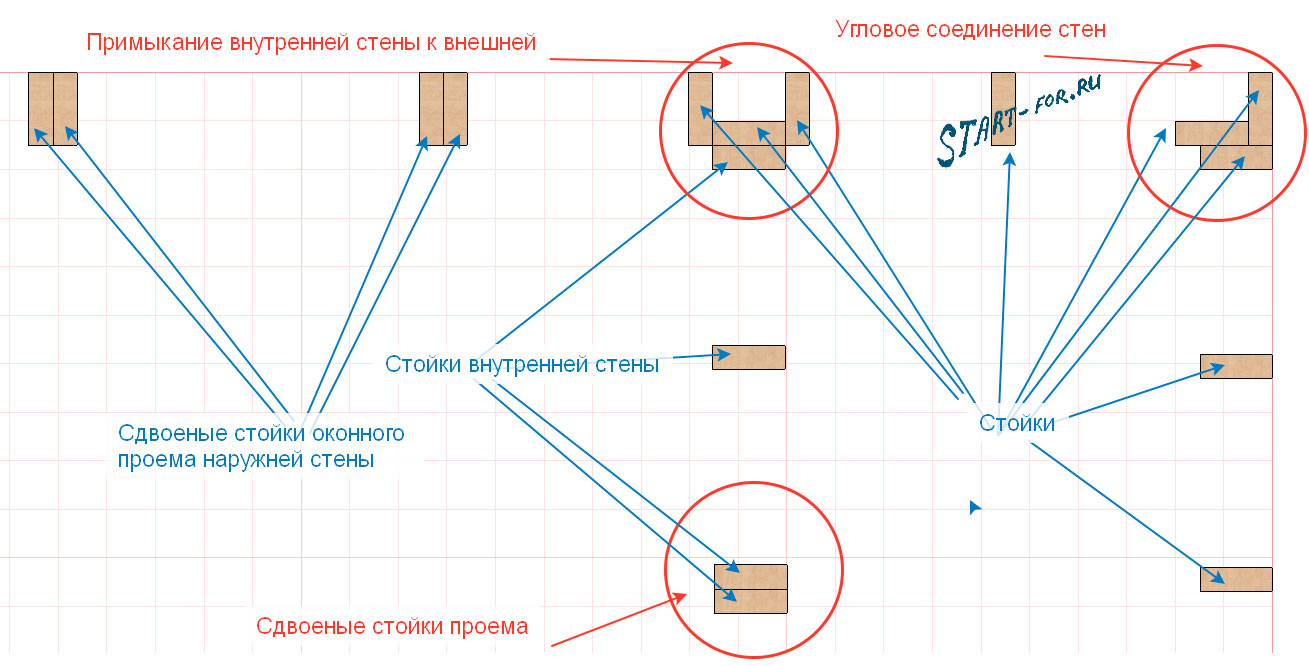

Соединения в каркасных стенах

После разметки недвижимых и обязательных частей каркасных стен, я приступил к разметке стоек. Начал от угловой стойки и с помощью шаблона прошелся по всем стенам. Таким образом отметил места расположения стоек на верхней и нижней обвязке.

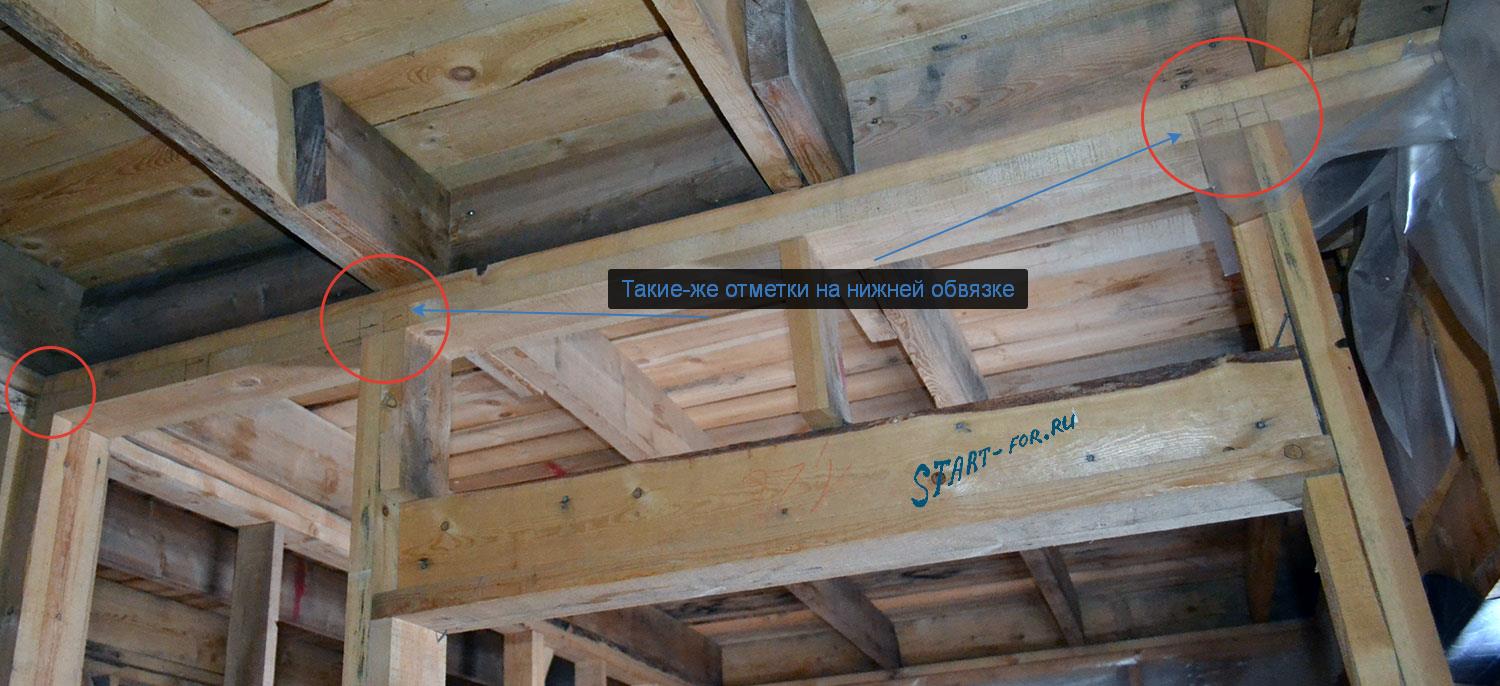

Подобрал фото, где видно несколько отметок, все метки оказались снаружи дома, под сайдингом )))

Отметить необходимо обязательно на обоих досках, так как собирая каркасные стены, принцип построения которых производится по технологии платформа, вы обеспечите обязательное выполнение условия прямоугольности всех стен. Останется стену только выровнять по уровню.

Возведение крыши

Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.

Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.

Схема устройства обрешетки

Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

Каркасный дом возведенный по канадской технологии

Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.

Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.

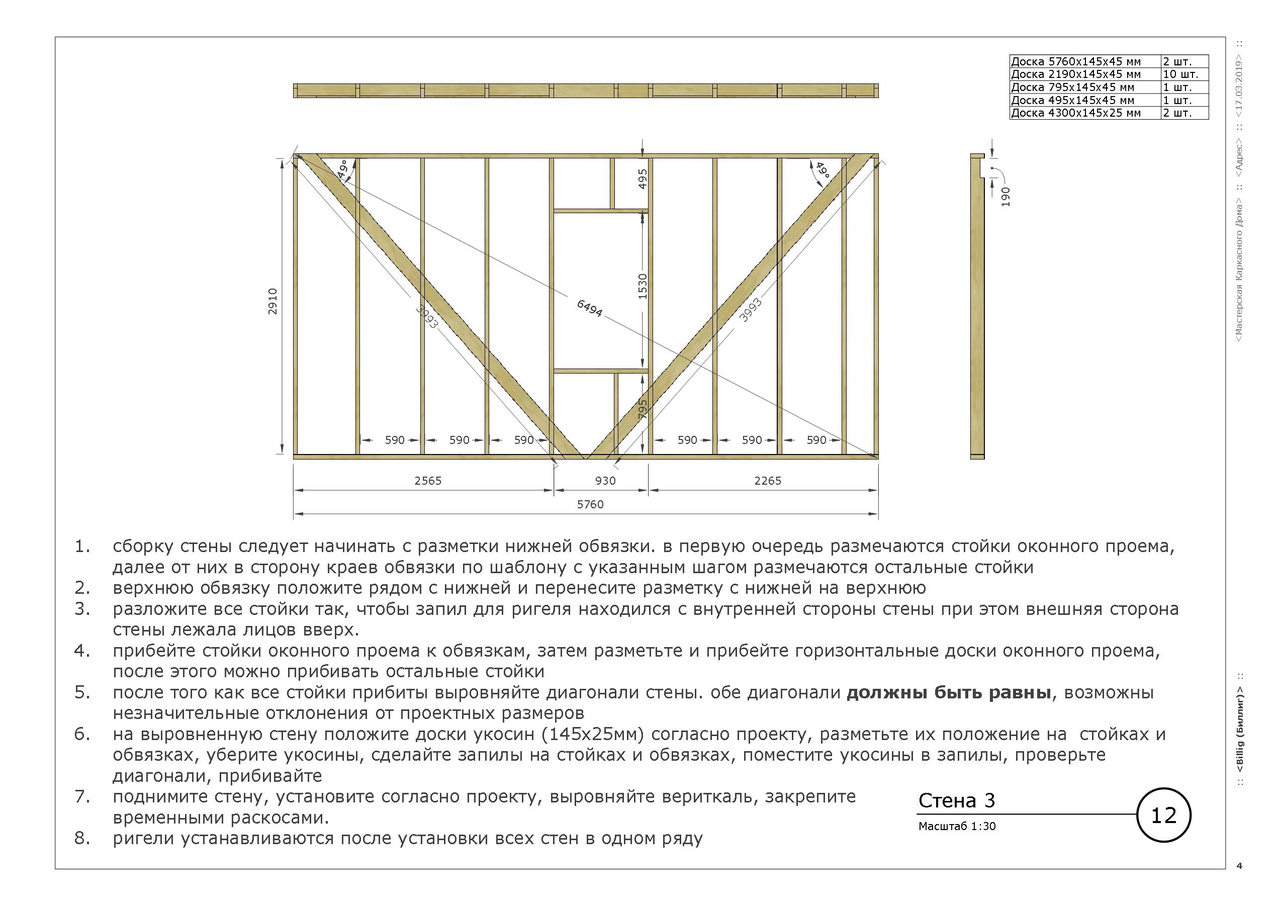

Возведение стен каркасного дома

Прежде чем ставить стены, нужно внимательно осмотреть основание, оно должно быть идеально ровным. Если на основании будут иметься неровности, это негативно скажется на конструкции дома в целом, могут появиться перекосы.

При строительстве дома по канадской технологии для возведения стен лучше всего применять СИП панели. Их установка не представляет значительный сложности и не требует больших временных затрат, а готовый дом будет тёплым.

Так, сначала необходимо выполнить нижнюю обвязку, на неё потом будут устанавливаться sip-панели. Выполнять обвязку необходимо в полном соответствии с чертежами будущего жилья. Фиксация обвязочных досок осуществляется по всему дому и по периметру таким образом, чтобы они полностью соответствовали существующей конструкции стен

Очень важно чтобы ширина досок позволяла, чтобы панель могла в неё свободно втиснуться, потому что строительство стен осуществляется способом в «шип-паз». Теперь нужно будет обвязку надёжно зафиксировать к основанию, для этого рекомендуется использовать саморезы, а вот для того чтоб её разместить правильно обычно применяют шаблон, изготовленный из обрезка СИП панели

Чтобы обеспечить более высокий уровень надёжности, в основании потребуется проделать небольшое отверстие до самого фундамента и всё закрепить

Для крепления используют анкерные болты. Специалисты советуют ставить стены начиная с углов дома. По уровню необходимо установить первую СИП панель и зафиксировать ее к брусу с помощью саморезов и пены. Место соединения запенивают и монтируют следующую панель таким образом, чтобы получился угол дома. На углу сип-панели соединяют друг с другом с помощью саморезов длиной в двести двадцать миллиметров. Далее, следуя чертежам строим конструкцию точно так же, как ранее обустраивали в доме пол.

Чтобы выполнить фиксацию плит одну к другой используют брус, это будет шип. Шип вставляется в паз плиты. Как только каркас будет сделан, необходимо запенить пеной пазы панелей и потом аккуратно засунуть в них доску обвязочную. Следующий шаг, это создание перекрытия. Для его устройства могут быть использованы простые доски.

В случае если вы планируете построить деревянное жильё в два этажа, тогда после установки перекрытия строительство стен осуществляется точно также, как и строительство стен первого этажа.

Правильный каркасный дом

Каркасное здание представляет собой жесткую раму из дерева или металла с заполнением эффективными утеплителями. Чаще всего используется минеральная вата как близкий по свойству к древесине материал. Его неоспоримое преимущество перед пенопластовой изоляцией — абсолютная негорючесть и экологическая безопасность.

Наружная обшивка выполняется из влагостойких материалов — ОСП, фанеры, сайдинга, фасадных панелей и т.д. Внутренняя — из гипсокартонных, гипсоволокнистых плит, дерева.

https://youtube.com/watch?v=tbRyV8g4G10

Каждый узел каркасного дома должен собираться правильно и обеспечивать прочность и устойчивость всей системы, отсутствие мостиков холода. Нормативы, которые регламентируют все детали технологии, — СП 31-105-2002. Каркасные здания позиционируются как энергоэффективные, и это действительно так, но при условии соблюдения всех требований их строительства.

Частые ошибки строителей каркасных сооружений

Чаще всего ошибки появляются на этапе планирования будущего здания. Некоторые застройщики предпочитают строить без проекта, а другие доверяют его непрофессионалам. Основные ошибки следующие:

Самовольная замена материалов. Нередко компании, которые не имеют успешной репутации, а также частные ремонтные бригады, желая сэкономить, используют более дешевый брус недостаточной степени просушивания, который начинает рассыхаться, теряет в толщине, что отображается на прочности здания. Необходимо самостоятельно контролировать все этапы строительства, чтобы исключить это. Нежелание проводить геологические работы. Этот шаг мотивируется тем, что каркасный дом легкий, поэтому для него не нужно делать столь качественный фундамент. Клиент решает, что можно на этом сэкономить, но не учитывает, что несущая способность грунта бывает разной. И если на участке есть плывун, возможно, нужно менять место застройки или использовать другой тип фундамента

Важно делать геологические расчеты, ведь в проекте все равно будет указано требование к грунту, соответственно, претензии к проектировщику предоставить не получится. Строительная компания может предложить как застройку под ключ, так и простое возведение каркаса. Необходимо понимать, что при более бюджетном исполнении никто не будет заботиться, где будут проходить коммуникации, поэтому данный вопрос необходимо решить самостоятельно

Также нередкой ошибкой на этапе планирования является неполное составление сметы

Необходимо понимать, что при более бюджетном исполнении никто не будет заботиться, где будут проходить коммуникации, поэтому данный вопрос необходимо решить самостоятельно. Также нередкой ошибкой на этапе планирования является неполное составление сметы

В этом документе должны быть указаны все материалы и услуги, которые необходимо выполнить. Иначе можно столкнуться с тем, что строительство будет задерживаться по причине отсутствия мелочных материалов.

Если выше были перечислены ошибки при планировании строительства, то есть гораздо больше моментов, когда можно ошибиться при строительстве. Особенно это характерно для бригад, которые не имеют должной квалификации для строительства каркасных домов. Проблемы могут быть следующие:

Хаотичная установка стоек в каркасе. Чтобы установить утеплитель, нужно делать фиксированное расстояние между стйками, чаще всего оно должно равняться 60 см. Установка верхней обвязки непосредственно после монтажа стоек одной стены. Верхнюю обвязку нужно выполнять в полном соответствии с нижней. Неподходящий сезон для начала строительства. Очень часто строительство начинают осенью, и тогда древесина начинает напитывать влагу, что сокращает срок ее эксплуатации

В идеале строить дом нужно весной или летом

Важно делать отмостку под фундамент, чтобы под ним не накапливалась влага и не разрушала дом. Отсутствие надежного гидро- и пароизоляционного слоя. Многие недобросовестные строители специально не устанавливают эту пленку, чтобы сэкономить

Установка окон прямо возле стоек каркаса

Многие недобросовестные строители специально не устанавливают эту пленку, чтобы сэкономить. Установка окон прямо возле стоек каркаса

Дерево может увеличиваться или уменьшаться в размерах под действием температуры и влаги. Поэтому нужно делать щель в 2 см между ним и окном, чтобы последнее не повредилось. Использование только саморезов в крепежах. Закрепляя уголки к древесине, многие ставят их только на саморезы. При сильной нагрузке они могут лопнуть, поэтому лучше подстраховывать конструкцию дополнительно гвоздями длиной до 90 мм. Установка кровли до возведения фронтонов и свесов крыши. При такой ситуации обшивка этих элементов будет очень сложной. Использование слишком толстых брусьев для каркаса. За счет того, что брусья будут очень большими, они могут больше деформироваться при избыточной влажности. Отсутствие утепления пола нормальным утеплителем, что приводит к появлению сырости в доме.

Конечно, указанные ошибки являются лишь малой долей того, что могут сделать строители, желая сэкономить на материалах или сроках работы. Поэтому лучше не экономить и нанимать проверенную бригаду. И даже в этом случае рекомендуется контролировать работу нанятых сотрудников.

Виды каркасных построек

Существуют следующие разновидности каркасных сооружений:

фахверковые или стоечно-балочные;
панельные или каркасно-щитовые;
каркасно-стоечные системы;
дома, построенные по канадской технологии, или каркасно-бревенчатые;
каркасные с неразрезными стойками.

Каркасно-щитовые дома делают в заводских условиях, а сооружения по канадской технологии возводят из СИП-панелей. Это готовый модуль из ОСП с утеплителем внутри. Отличие каркасно-рамочной технологии строительства от панельной в том, что каркас возводят из рамок, которые впоследствии обшивают листовыми материалами. Во всех случаях каркас не обязательно делают из древесины. Иногда применяют стальные тонкостенные конструкции.
