Выбор теплого пола: особенности и рекомендации для разных случаев

Лучшие электрические теплые полы под ламинат

Популярное финишное напольное покрытие имеет «теплый» дизайн, но при тактильном контакте у владельцев недвижимости всегда возникает небольшой дискомфорт. Ламинат, используемый в системе теплого пола, должен иметь толщину не менее 8 мм. В качестве нагревательного элемента можно использовать инфракрасные ленты или тонкий нагревательный мат для сухой укладки на любом этапе ремонта. Греющий кабель и классические для теплого пола электрические маты применяют при подготовке стяжки.

Теплолюкс Express

Уникальное решение для тех, кто не решился уложить теплый пол под ламинат. В компании «Теплолюкс» придумали оборудование для дополнительной, переносной системы отопления. Нагревательный мат Express можно укладывать на ламинат. Система обогрева на основе тонкого нагревательного кабеля не причинит вреда финишному напольному покрытию. Сверху мат укрывается ковром, включается в сеть и используется в качестве дополнительного источника тепла в детской, кабинете, гостиной или на даче.

Размеры нагревательного мата 2х1,4 м, мощность 300 Вт. Тепловое оборудование можно использовать в небольшой комнате во время межсезонья, в арендном жилье. Нагревательный элемент имеет плотную, эластичную оболочку, изготовленную из практичного искусственного войлока.

Достоинства:

• Мат готов к эксплуатации;
• Для переноски предусмотрена удобная сумка;
• Универсальная вилка;
• Пылевлагозащищенность класса IPX7;
• Максимальная температура поверхности 30 градусов.

Недостатки:

Время выхода на рабочий режим 60 минут.

Devi Devicomfort 150T

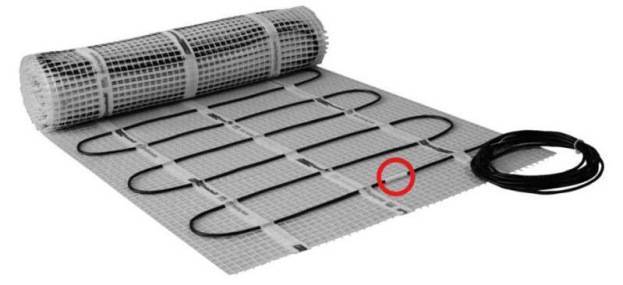

Нагревательный мат на базе тонкого двужильного провода. Общая толщина 4 мм позволяет не заботиться о том, что монтаж теплого пола окажет сильное влияние на высоту потолков. Самоклеящаяся поверхность упрощает монтаж: мат хорошо фиксируется на чистый, загрунтованный пол, сверху укладывается напольное покрытие. В комплекте рулон, площадью 4 кв.м. (длина 8 м). Удельная мощность в 150 Вт/кв.м. позволяет использовать для основного и дополнительного отопления.

Максимальная температура нагрева 70 градусов. Алюминиевый экран увеличивает теплоотдачу, повышая КПД системы. Наружная изоляция из ПВХ гарантирует надежную защиту от механических повреждений.

Достоинства:

• Изоляция кабеля из фторопласта защищает от локального перегрева;
• Гарантия производителя 20 лет;
• Внутренняя изоляция из тефлона;
• Соединительный кабель 2,3 метра в комплекте;
• Хороший радиус изгиба.

Недостатки:

Высокая цена.

XiCa RexVa XM-305

Южнокорейская компания предлагает сверхтонкий инфракрасный теплый пол под ламинат шириной 50,5 см. Толщина пленочной основы 0,338 мм, при этом удельная мощность достигает значений 220 Вт/кв.м. Поставляется листами, длиной в 2 метра. Технические характеристики позволяют использовать нагревательные элементы в качестве основного отопления для обогрева загородного дома, офиса или дачи.

Пленка излучает волны в инфракрасном диапазоне, длиной от 5 до 20 мкм, которые нагревают не только ламинат, но и мебель. Это увеличивает темпы прогрева помещения. Поверхность нагревательного элемента в процессе работы нагревается до 50 градусов, а при пиковых значениях способна выдержать температуру до 130 градусов. Пленка самозатухающаяся и не поддерживает горение. Укладывается на теплоизоляцию из вспененного полиэтилена, который приобретается отдельно.

Достоинства:

• Низкая цена;
• Минимальное электромагнитное излучение;
• Сухой монтаж;
• Высокий КПД – 90,5%;
• Экономичность.

Недостатки:

Дополнительно нужно покупать терморегулятор и монтажный комплект.

Ошибки и правила при монтаже теплого пола

Инфракрасный стержневой пол

Еще одна разновидность электрических кабельных матов – инфракрасные стержневые или карбоновые. Стержневой теплый пол представляет собой карбоновые стержни, соединенные полимерным проводником. Они являются источниками инфракрасного излучения. Мощность такого мата от 130 до 160 Вт на кв. метр, преимущества в сравнении с электрическими матами:

• При монтаже стержневых матов требуется слой стяжки, или скорее, клеевая основа толщиной всего в 3 см.
• Не является источником электромагнитного излучения.
• Система регулирует выделяемое тепло: при перегреве поверхности, карбоновые стержни перестают его генерировать на ограниченном участке. Так не происходит перегрев системы под мебелью или бытовыми приборами.

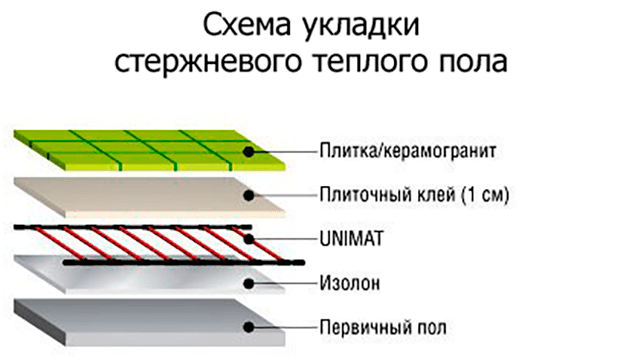

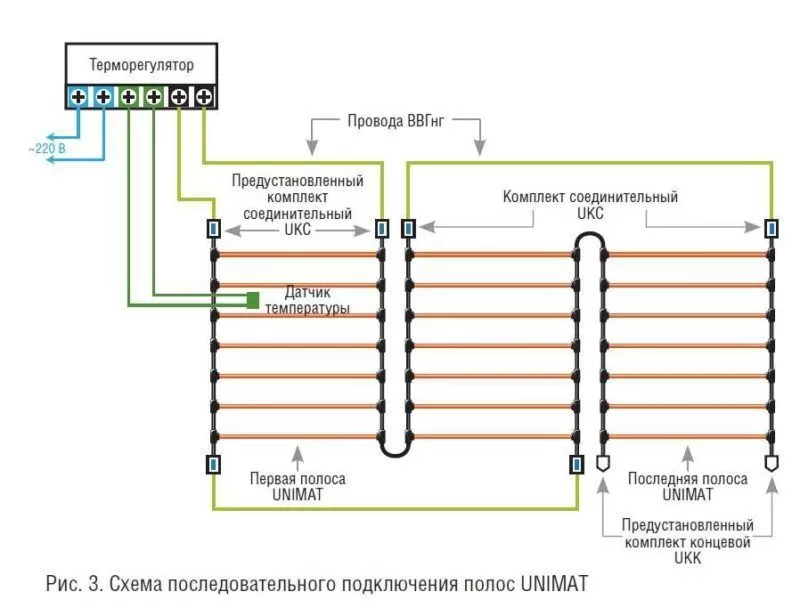

Схема монтажа теплого стержневого пола

Недостатками можно назвать дороговизну карбоновых матов, а также быстрый выход из строя карбоновых стержней: по наблюдениям пользователей существует большая вероятность обгорания стержней в месте соединения с проводником.

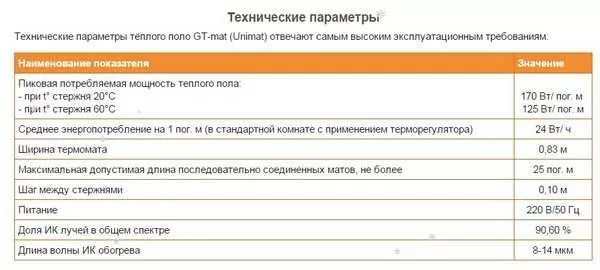

Технические параметры стержневого теплого пола

Какой вариант лучше: карбоновый стержневой или электрический кабельный? В 70% случаях мастера отмечают невысокую надежность карбонового подогрева.

Достоинства электрического теплого пола

1. Оптимальное распределение температуры по всему объему помещения. Поддерживать заданную температуру можно с очень высокой точностью. При использовании локального подогрева, выбранный участок будет обладать теми же характеристиками, что и в случае применения данной системы в качестве основной.
2. Электрические системы, по сравнению с водяными, практически лишены инерционности. Нагрев и охлаждение поверхности пола происходит всего за несколько минут.
3. Срок эксплуатации превышает 50 лет, при условии соблюдения правил монтажа и эксплуатации.
4. Возможен монтаж поверх старого напольного покрытия.
5. Сравнительная дешевизна и легкость выполнения монтажных работ.

О том, как монтируется электрический теплый пол, вы узнаете, просмотрев видео.

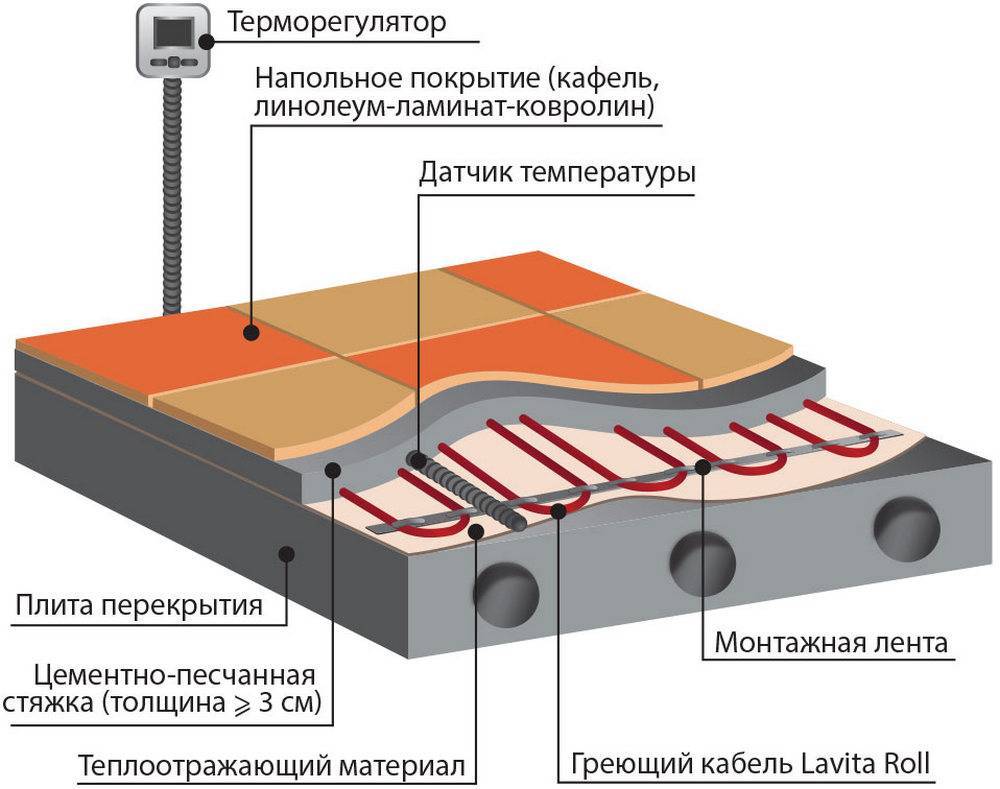

Электрический теплый пол

Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.

Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.

Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер

Особенности системы

После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.

В состав системы электрического теплого пола в коттеджах традиционно входят:

1. греющий кабель необходимой длины;
2. управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
3. элементы крепления, использующиеся при монтаже;
4. теплоизолирующие материалы.

Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.

Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.

Система управления и возможность автоматизации работы

Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.

В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.

Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.

В чем отличие электрического «теплого пола» от водяного

Какой лучше

Общие критерии выбора оптимальной системы

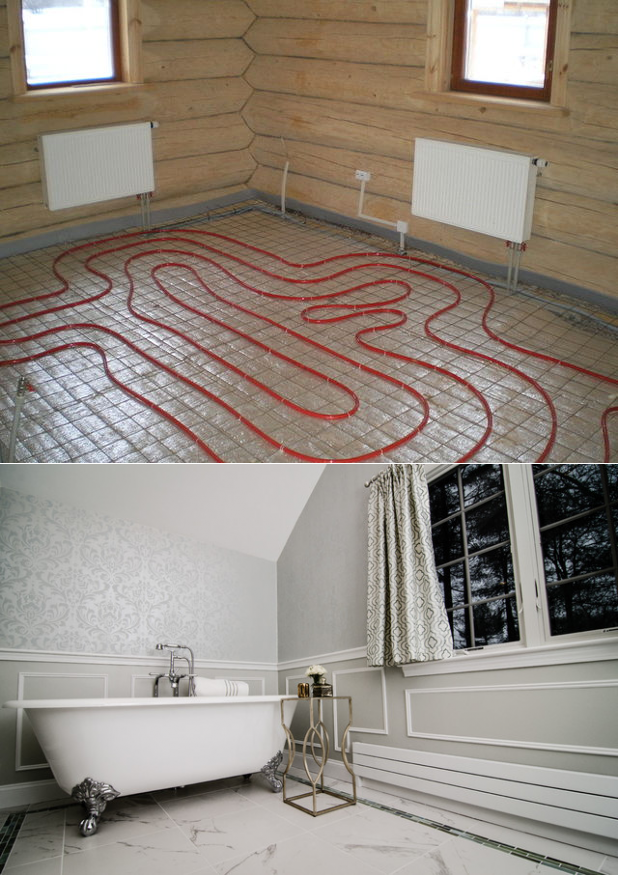

Водяной теплый пол

Сравнение пола и электрического отопления

Знание многих преимуществ системы недостаточно для принятия решения. Во-первых, вам необходимо узнать структуру и функционирование обоих ее разновидностей — воды и электричества.

Электрическое напольное отопление

Данная система работает на основе нагревательного мата и тепловых трубок. Они устанавливаются под полом, поэтому они обязательно должны иметь достаточное электрическое сопротивление. Благодаря этому провод может нагреваться током, протекающим через него.

Элементы обогрева и управления, из которых состоит электрическое отопление пола:

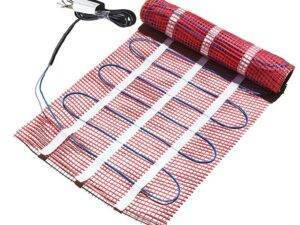

• Нагревательные маты — они состоят из специальной сетки, в которую вплетен нагревательный кабель. Именно он генерирует упомянутое тепло. Коврик устанавливается прямо под плиткой. Следует помнить, однако, что не следует размещать его в местах, над которыми будут размещаться твердые элементы, такие как душ, ванна или стоячая раковина. Во-первых, мы будем тратить энергию без необходимости, а во-вторых, разборка таких устройств может повредить коврик;
• Нагревательные кабели — их можно использовать вместо матов. После установки заливается бетонная стяжка. Нагревательные кабели могут быть проложены так, как нам удобно. Нам нужно только помнить о правильном расстоянии между ними (их размер определяется производителем кабеля);
• Нагревательная фольга — изготовлена ​​из полиэфирной и алюминиевой проволоки. Они продаются в модулях, размеры которых мы можем адаптировать к нашим потребностям.

Надо помнить, что электрообогрев пола делится на два типа: накопительный и прямой. В первом случае мы имеем дело с системой, которая находится под слоем бетонной стяжки (толщиной до 10 сантиметров). Все это делает невозможным регулирование генерируемого тепла — сам нагрев тоже идет медленно. То есть должно пройти длительное время, прежде чем жара «пробьет» бетон.

В случае прямого нагрева тепло выделяется немедленно, поскольку все компоненты системы находятся непосредственно под полом (в клеевом растворе). В этом случае рекомендуется использовать термостат, который позволит нам регулировать температуру.

Преимущества электрического теплого пола:

1. простая сборка;
2. низкая цена компонентов системы;
3. электрические маты не замерзают;
4. способность регулировать генерируемую температуру;
5. низкая вероятность выхода из строя.

Недостатки электрического теплого пола:

1. высокие эксплуатационные расходы (счета за электроэнергию выше, чем за воду);
2. если системы установлены глубоко под полом, для обогрева помещения потребуется время.

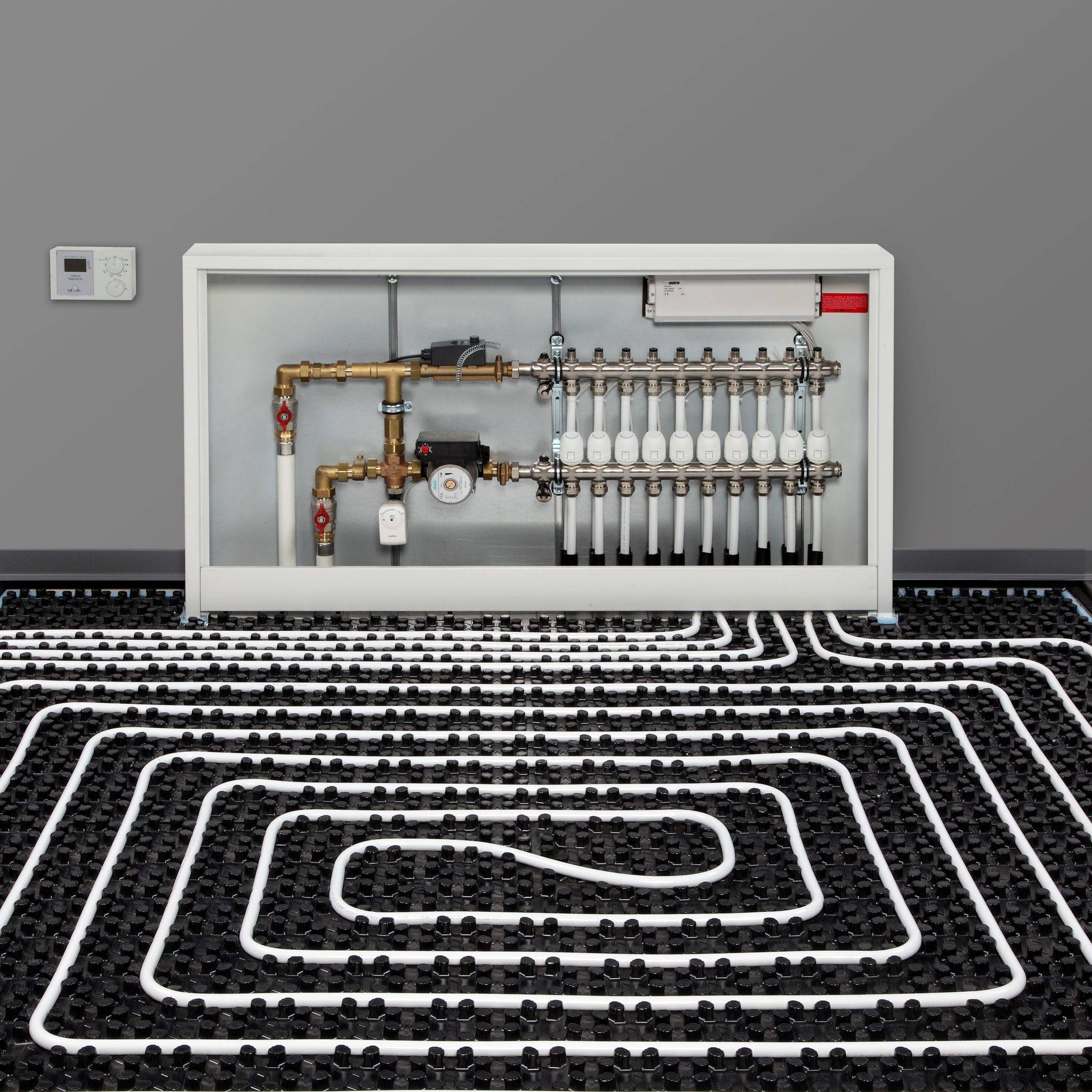

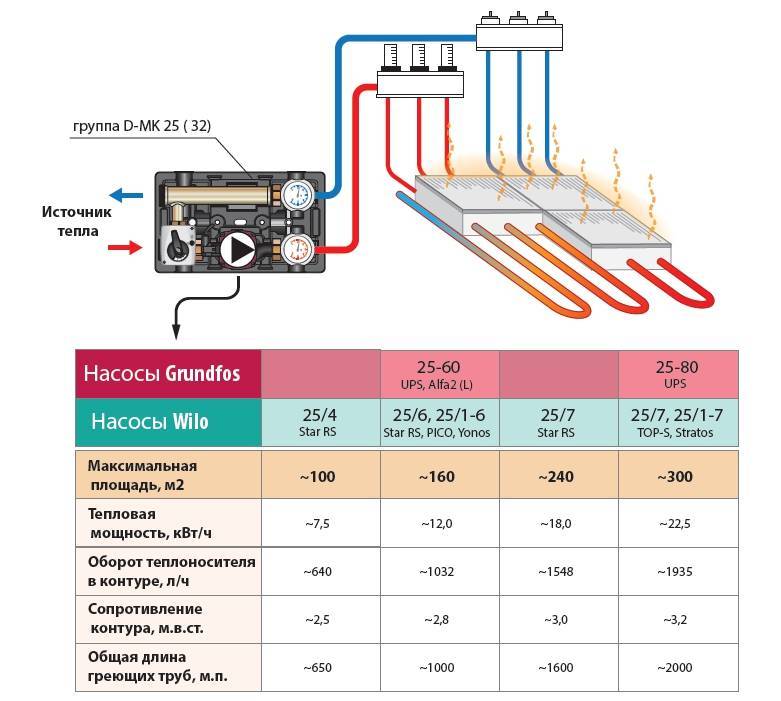

Водяное напольное отопление

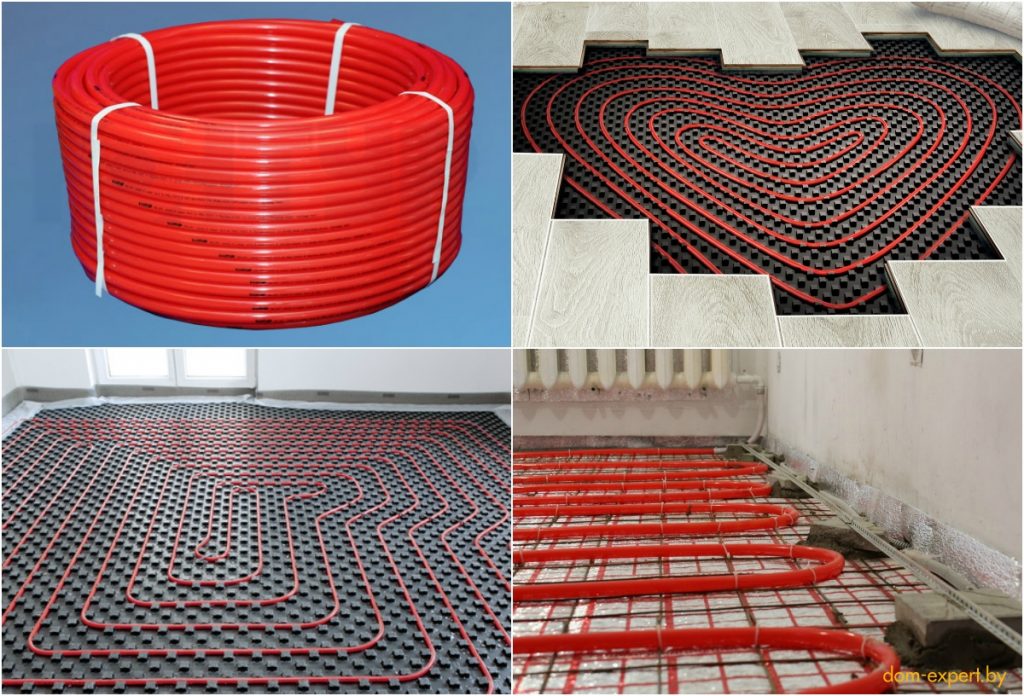

В этом случае вместо нагревательного мата и кабелей мы имеем дело с трубами, по которым течет вода. Они могут быть изготовлены из металла или пластика. Их обязательно размещают на теплоизоляции и защищают от влаги, а сверху заливают стяжкой, на которой обустраивается пол.

Элементы обогрева и управления, включенные в пол с подогревом:

Отопительные трубы — как уже упоминалось, они могут быть металлическими или подготовленными на основе пластмасс

Очень важно определиться с элементами от надежного производителя, которые отличаются высокой устойчивостью к коррозии и механическим повреждениям. Первоначальная экономия в результате покупки дешевой системы может привести к сбою или дорогостоящему ремонту;

Патрубки — они позволяют лучше прикрепить их к земле.

Если мы решим вопрос с подогревом воды, не забудьте составить правильный план их распределения. За любые возможные строительные ошибки придется дорого заплатить. Вода стоит намного дешевле электричества, поэтому работа такой системы будет дешевле. Следует также отметить, что водяное отопление пола работает со всеми источниками энергии. Поэтому мы можем использовать как электрические котлы, так и дизельные и газовые котлы.

Более того, эта система будет очень хорошо работать в синергии с тепловыми насосами и солнечными коллекторами. Таким образом, мы имеем дело с двойной экономией. Помните, однако, что системы водоснабжения установлены для систем центрального отопления — если он замерзнет, ​​отопление будет отключено.

Преимущества напольного отопления:

1. значительное снижение эксплуатационных расходов, по сравнению с электрической системой;
2. независимость от электроснабжения (при использовании подходящего котла);
3. возможность синергии со всеми источниками энергии, включая солнечные коллекторы.

Недостатки водяного теплого пола:

1. более сложная сборка по сравнению с электрической системой;
2. более высокая цена на нагревательные элементы;
3. очень дорогой ремонт возможных дефектов;
4. сложнее настроить систему;
5. зависимость от отказа установки центрального отопления.

Расчет теплых полов как основного отопления

А как узнать, хватит ли тепла от электрического пола, чтобы согреть все помещение и дом? Для этого требуется высчитать ваши теплопотери. Безусловно в каждом случае все индивидуально, и куча факторов будет влиять на погрешность.

Однако можно приблизительно сориентироваться на требования СНиП.

Они говорят, что нормальная теплопотеря для стандартной жилой квартиры – это 1кВт/ч на площади в 10м2.

При этом высота потолков – максимум 3м, а стены, пол и все остальное должно быть утеплено опять же согласно СНиП.

Возьмем те же расчетные данные, что и ранее. Площадь комнаты 20м2.

Соответственно на такой площади теплопотери составят – 2кВт/час

Ваша задача перекрыть полученные данные. То есть, вы должны уложить маты определенной мощности и на определенной площади так, чтобы итоговый результат от такого монтажа был либо равен, либо превышал расчетные тепло потери помещения.

Мы знаем, что полезная площадь, которую можно использовать под маты или греющий кабель в комнате – 8м2.

Исходя из этого высчитываем, какой мощности теплый пол нужно выбрать, чтобы его хватило для согревания комнаты как основного источника тепла.

Итого для нашей комнаты имеем:

Pтп= 2 / 8 = 0,25кВт/м2

При этом если вы проживаете в климатической зоне, когда несколько дней температура на улице может опуститься до -30 градусов, рекомендуется к этой мощности добавить еще +25%.

Если такого мощного мата или кабеля нет в наличии, то попробуйте увеличить полезную площадь укладки и сделать расчет заново.

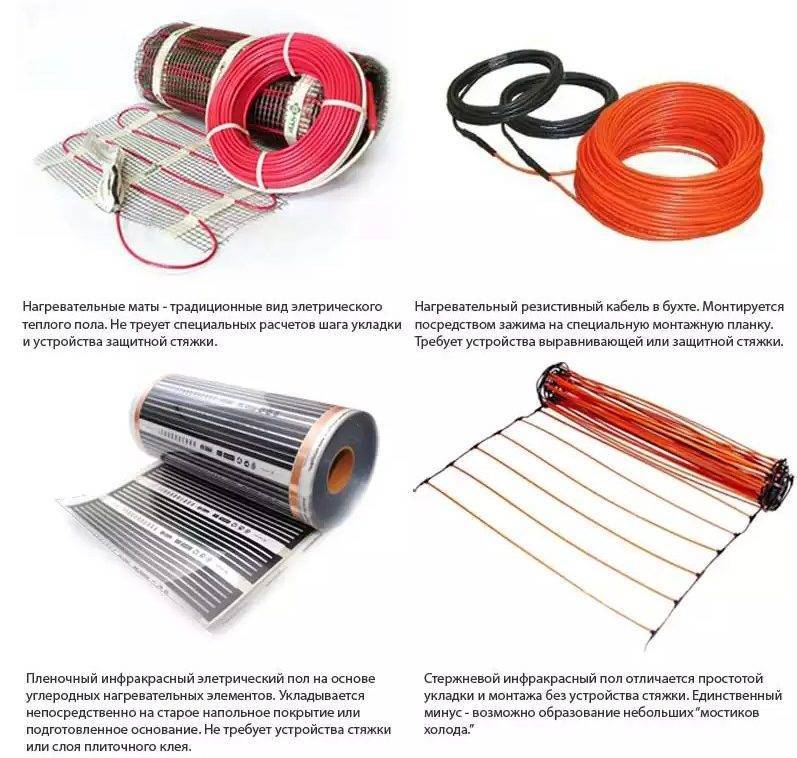

Виды и устройство электрических теплых полов

По принципу действия электрические теплые полы делят на резистивные и инфракрасные. Резистивные системы реализуют свою работу за счет нагрева проводника при пропускании через него электрического тока, проводник помещается в специальной изоляции. Такие системы бывают 4 типов:

1. Кабельные одножильные;
2. Кабельные двухжильные;
3. Полупроводниковые саморегулирующиеся;
4. Термические маты с двухжильным кабелем.

Одножильные кабели являются простейшей модификацией, при укладке требуется подключить к терморегулятору оба конца проводника – это несколько усложняет разметку и монтаж. Двухжильные кабели более совершенны и имеют в своей конструкции 2 кабеля – нагревательный и замыкающий – такие системы намного проще в монтаже, так как к терморегулятору присоединяется один конец кабеля, второй остается свободным.

Нагревательный кабель электрического теплого пола

Толщина (общее сечение) одножильных и двухжильных кабелей варьируется от 5 до 8 мм, укладка их производится в бетонную стяжку толщиной не менее 30 – 50 мм, причем размещать провода под стационарными предметами (мебелью, техникой и так далее) нельзя – кабель перегреется и сгорит. Обязательный элемент при укладке электрических теплых полов любого типа – качественный слой тепловой изоляции, препятствующий потерям тепла в строительную конструкцию пола (перекрытия).

Полупроводниковые саморегулирующиеся кабели стоят значительно дороже, но весьма функциональны – температура нагрева у них меняется в зависимости от температуры в отапливаемом помещении, причем такие системы можно размещать и под стационарными предметами.

Одножильные, двухжильные и саморегулирующиеся кабели обычно укладываются в бетонную стяжку, сухой способ размещения малоэффективен – воздушные зазоры в конструкции пола являются мощным теплоизолятором. Следует отметить, что для эффективной работы комплекса требуется покрытие площади помещения укладкой кабеля не менее, чем на 70%. При монтаже кабели размещают не менее, чем в 50 мм от стен и не ближе 100 мм от радиаторов и трубопроводов системы отопления.

Термические электрические маты в своей работе также реализуют резистивный нагрев, но кабель здесь (двухжильный) имеет толщину в пределах 2,5 – 4 мм и закреплен на сетчатой полимерной или стекловолоконной основе, выполненной в виде рулона.

Такое устройство значительно облегчает процесс монтажа – основу можно резать и укладывать различными способами, малая толщина позволяет размещать изделия в стяжке небольшой толщины – например под керамическую плитку, незначительно увеличив слой плиточного клея.

Вторая группа электрических полов – комплексы инфракрасного излучения – они делятся на 2 типа:

1. Пленочные;
2. Стержневые.

Пленочные системы выполняются в виде рулона-основания, по краям которого проложены медные токоведущие шины, соединенные между собой полосами из карбоновой пасты. При пропускании электрического тока полосы незначительно разогреваются и преобразуют электрическую энергию в тепловое излучение инфракрасного спектра – такой тип излучения разогревает предметы (массив пола).

Толщина пленки у ПЛЭН не превышает 0.4 мм, рулоны укладываются обычно сухим способом под паркет, ламинат или линолеум. Ряд мощности систем пленочного типа варьируется от 130 до 230 Вт/м2 с шагом в 20 Вт, стандартная ширина рулонов составляет 50, 80 или 100 см, длина может достигать 50 м.

При этом следует отметить, что существуют рекомендации по максимальной длине 1 полосы для эффективной работы оборудования. В зависимости от ширины рулона рекомендуемая величина длины имеет следующее значение:

1. Ширина 500 мм – длина до 8,5 м;
2. Ширина 800 мм – длина до 6,75 м;
3. Ширина 1000 мм – длина до 4,25 м.

Пленку основание разрешено резать, но без повреждения карбоновых элементов – по специальной разметке, нанесенной с шагом в 25 см. При укладке рулона рекомендуется соблюдать расстояние от стен не менее 200 мм.

Стержневые комплексы по внешнему виду напоминают лестницу – между двумя кабелями расположены гибкие излучающие стержни, изготовленные из карбона, графита и серебра. Шаг между стержнями составляет 90 или 100 мм, стандартная ширина «лестницы» — 830 мм, длина – до 20 метров, типовая мощность – 130 или 160 Вт/м2. Стержневые системы укладываются мокрым и сухим способом, при укладке в бетонную стяжку изделие становится саморегулируемым.

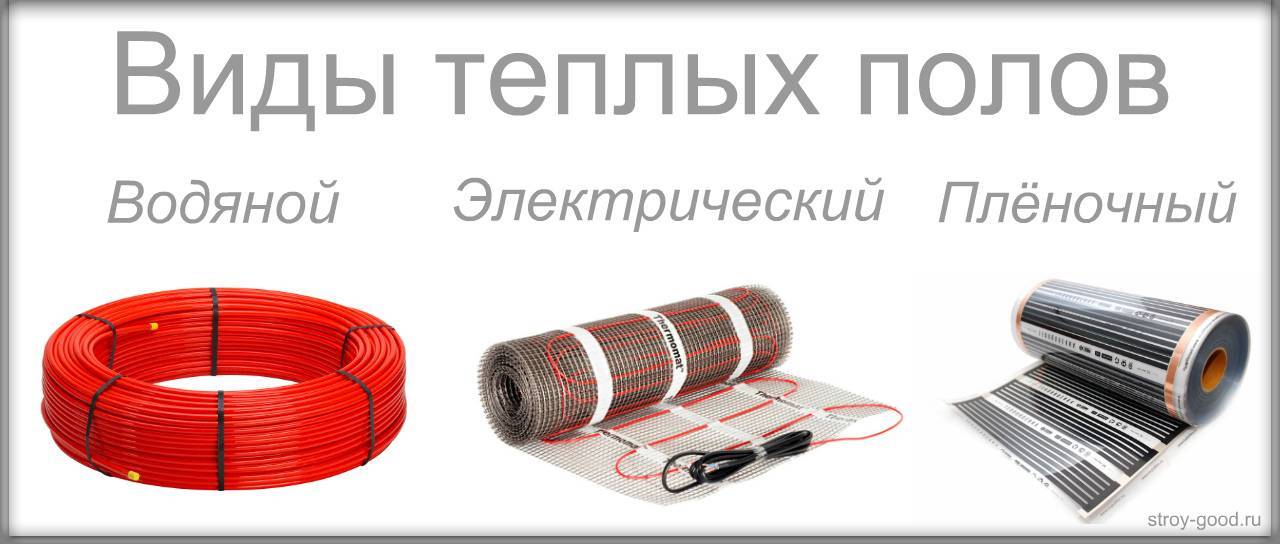

Виды теплых полов, работающих от электроэнергии

Начнем с того, что представим перечень видов электрических систем напольного обогрева, существующих на данный момент:

• кабельные;
• пленочные;
• стержневые;
• жидкостные.

Чтобы осуществить выбор теплого пола из приведенного списка, надо иметь понятие о каждом из видов. Начнем со старожилов нашего рынка — кабельных систем. Принцип их работы похож на водяные теплые полы, только вместо труб с теплоносителем раскладывается греющий кабель. После этого поверх контура выполняется цементно-песчаная стяжка и финишное покрытие. Кабель прогревает всю поверхность пола до заданной температуры, выставляемой на термостате. Последний ориентируется на сигналы датчика температуры, вмурованного в стяжку, либо на показания внешнего устройства, регистрирующего температуру воздуха в помещении.

Существует еще одна разновидность кабельных систем, прячущихся в стяжку под кафельную плитку. Это нагревательные маты, предназначенные для устройства тонких покрытий или под клей для кафеля. Они представляют собой сетку, к которой прикреплен греющий кабель с определенным шагом. Изделие так и продается в рулонах, которые при монтаже просто раскатываются поверх основания. В том и другом случае есть возможность выбора нагревательных кабелей с разной теплоотдачей, чтобы обеспечить требуемую мощность электрического теплого пола.

Тонкая и прочная полимерная пленка с нанесенными на нее нагревательными элементами – один из новых видов теплого пола. Толщина изделия не превышает 3 мм, а ширина рулона варьируется от 0.5 до 1 м, также есть возможность подобрать пленку с различной теплоотдачей. Данный нагревательный элемент предназначен для монтажа под любое покрытие пола без стяжки, исключая кафельную плитку. Производители декларируют, что пленочная система напольного обогрева выделяет самое приемлемое для человека «мягкое тепло» в длинноволновом диапазоне.

Стержневой теплый пол – это угольные нагревательные элементы, соединенные между собой проводниками и представляющие собой цельную сетку, смотанную в рулон. Каждый карбоновый стержень – это отдельное устройство, функционирующее автономно. Поэтому при выходе из строя одного элемента не нужно вскрывать стяжку в поисках неисправности, поскольку остальные нагреватели будут продолжать работать. Стержневые теплые полы пригодны для любых помещений в частном доме или квартире и монтируются традиционным способом – в стяжку.

Ну и напоследок представляем одну из последних новинок – гибрид между электрическим и водяным напольным отоплением, — электрическую жидкостную систему. В трубы из полиэтилена, заполненные незамерзающей теплопроводящей жидкостью, введен греющий сердечник в виде изолированного кабеля с жилами из нихрома. На одном конце трубы закреплена присоединительная муфта, а на другом – демпферное устройство, компенсирующее тепловое расширение жидкости в замкнутом пространстве. При устройстве жидкостной системы обогрева используется та же технология, что и при монтаже водяных теплых полов, только подключение осуществляется к электрической сети через терморегулятор.

Особенности пленочного теплого пола

Нюансы выбора варианта пола

Теплые полы отличаются источником теплоносителя. У электрических это греющий кабель, кабельные маты, инфракрасное излучение пленочных материалов. У водяных – жидкость, вода. Выбирая, что выгоднее: электрический подогрев пола или водяной, следует учесть себестоимость системы и эксплуатационные расходы:

1. По себестоимости кабельный вариант дороже, к нему следует приобрести термодатчик и регулятор. Для водяной системы требуется покупка труб, матов, смесительного узла.
2. Цена эксплуатации – стоимость нагрева теплоносителя водонагревательной системы меньше электрической.
3. Ремонтные расходы – ремонт электрических систем дешевле, чем водяных. Кстати, если это многоэтажный дом, то протечка воды приведет к расходам на ремонт у соседей снизу.
4. Стоимость документального оформления – для электрического пола никаких документов оформлять не надо, а для водяного требуется оформление разрешения, уплата госпошлин. Как результат – стоимость водяной системы с документами будет почти равна себестоимости электрического кабеля.

Электрические и водяные теплые полы:

Электрический теплый пол или водяной: сравнение

Основное отличие электрического теплого пола от водяного понятно уже по названию и заключается в способе нагрева.

• В первом случае под поверхность укладываются элементы, которые нагреваются за счёт электричества и передают тепло полу.
• Водяной пол — это трубы из металлопластика или полиэтилена, по которым проходит горячая вода. В такой системе предусмотрено наличие котла и узла управления.

Отличий у этих двух типов систем много. Мы пройдёмся по основным.

Важные характеристики

Чтобы понять, какой теплый пол выбрать — электрический или водяной, для начала необходимо разобраться в главных свойствах этих систем

Важно понимать, что под общее название “электрический тёплый пол” попадает сразу несколько систем. Они отличаются по монтажу, цене и принципам функционирования

Существуют два главных типа электрических тёплых полов:

• инфракрасные;
• кабельные.

В первом случае, это плёнка с карбоновым напылением или карбоновые стержни в матах. Пол нагревается инфракрасными волнами и передаёт тепло наверх. Это самые простые для монтажа системы.

Кабельные тёплые полы могут выглядеть как отдельные провода или готовые маты. Готовые маты гораздо удобнее.

Кабельные системы делятся на:

• стандартные резистивные
• современные саморегулирующиеся.

Последние гораздо экономичнее и обладают улучшенными свойствами.

Безопасность

Очевидно, что водяные полы более безопасны. Самое страшное, что может с ними случиться — это протечка.

Хотя монтаж электрического тёплого пола относительно прост, участвовать в процессе должен электрик. Неправильная установка и подключение кабеля могут грозить мелкими и крупными неприятностями с электрикой. Рекомендуется сделать надёжную изоляцию и предусмотреть заземление.

Ещё одна проблема кабельных тёплых полов — электрическое излучение. Хотя его количество не превосходит предельно допустимые показатели, считается, что оно не лучшим образом сказывается на здоровье. Более безопасным называют отопление инфракрасными волнами.

Надёжность

При условии, что проводка отвечает всем современным требованиям, электрические полы могут прослужить 30 лет. А вот водяную систему придётся иногда ремонтировать. Хотя сами трубы долговечны, различные фитинги и прочие соединители со временем изнашиваются и требуют замены.

Поэтому, при укладке водяного пола, сейчас стараются производить монтаж без стяжки, используя специальные профильные маты, в которые удобно крепить трубы.
