Способы расчетов тепловой энергии
Некоторые жильцы для расчета теплопотерь пользуются простым методом. Он заключается в том, что при условии высоты потолка – 2,5 м., площадь помещения умножается на 100 Вт. (при другой высоте потолка, вводится поправочный коэффициент). Но полученный результат при этом способе настолько не достоверный, что его можно смело прировнять к нулю.
Такое утверждение объясняется тем, что на теплопотери влияют несколько важных факторов, такие как:
- ограждающая конструкция;
- площадь окон и вид их остекленения;
- внутренняя температура;
- кратность теплообмена и др.
Помимо этого даже при равных условиях значений вышеперечисленных факторов, теплопотери у маленьких домов и больших зданий будут разные. Поэтому, чтобы более точно определить теплопотери, были разработаны следующие специальные методики:
- Ручной подсчет. В этом случае все расчеты выполняются самостоятельно при помощи специально выведенных формул и таблиц.
- Онлайн — калькулятор. Здесь достаточно будет ввести все указанные данные, в вычислительную программу, после чего она самостоятельно произведет расчет и выдаст итог.
При использовании этих способов, можно будет не только достоверно рассчитать теплопотери, но и правильно подобрать отопительную систему, при использовании которой не возникнет неоправданных затрат.
расчет теплопотерь
Итак, чтобы не допустить ошибок, рассмотрим каждый вычислительный способ более подробно.
Теплопотери через ограждающие конструкции
Приведу пример расчета для внешних стен двухэтажного дома.
| 1) Вычисляем сопротивление теплопередаче стены, деля толщину материала на его коэффициент теплопроводности. Например, если стена построена из тёплой керамики толщиной 0,5 м с коэффициентом теплопроводности 0,16 Вт/(м×°C), то делим 0,5 на 0,16: 0,5 м / 0,16 Вт/(м×°C) = 3,125 м2×°C/Вт Коэффициенты теплопроводности строительных материалов можно взять здесь. |
| 2) Вычисляем общую площадь внешних стен. Приведу упрощённый пример квадратного дома: (10 м ширина × 7 м высота × 4 стороны ) — (16 окон × 2,5 м2) = 280 м2 — 40 м2 = 240 м2 |
| 3) Делим единицу на сопротивление теплопередаче, тем самым получая теплопотери с одного квадратного метра стены на один градус разницы температуры. 1 / 3,125 м2×°C/Вт = 0,32 Вт / м2×°C |
| 4) Cчитаем теплопотери стен. Умножаем теплопотери с одного квадратного метра стены на площадь стен и на разницу температур внутри дома и снаружи. Например, если внутри +25°C, а снаружи –15°C, то разница 40°C. 0,32 Вт / м2×°C × 240 м2 × 40 °C = 3072 Вт Вот это число и является теплопотерей стен. Измеряется теплопотеря в ваттах, т.е. это мощность теплопотери. |
| 5) В киловатт-часах удобнее понимать смысл теплопотерь. За 1 час через наши стены при разнице температур в 40°C уходит тепловой энергии: 3072 Вт × 1 ч = 3,072 кВт×ч За 24 часа уходит энергии: 3072 Вт × 24 ч = 73,728 кВт×ч |
Понятное дело, что за время отопительного периода погода разная, т.е. разница температур всё время меняется. Поэтому, чтобы вычислить теплопотери за весь отопительный период, нужно в пункте 4 умножать на среднюю разницу температур за все дни отопительного периода. Например, за 7 месяцев отопительного периода средняя разница температур в помещении и на улице была 28 градусов, значит теплопотери через стены за эти 7 месяцев в киловатт-часах:
0,32 Вт / м2×°C × 240 м2 × 28 °C × 7 мес × 30 дней × 24 ч = 10838016 Вт×ч = 10838 кВт×ч
Число вполне «осязаемое». Например, если бы отопление было электрическое, то можно посчитать сколько бы ушло денег на отопление, умножив полученное число на стоимость кВт×ч. Можно посчитать сколько ушло денег на отопление газом, вычислив стоимость кВт×ч энергии от газового котла. Для этого нужно знать стоимость газа, теплоту сгорания газа и КПД котла.
Кстати, в последнем вычислении вместо средней разницы температур, количества месяцев и дней (но не часов, часы оставляем), можно было использовать градусо-сутки отопительного периода — ГСОП, некоторая информация про ГСОП здесь. Можно найти уже посчитанные ГСОП для разных городов России и перемножать теплопотери с одного квадратного метра на площадь стен, на эти ГСОП и на 24 часа, получив теплопотери в кВт*ч.
Аналогично стенам нужно посчитать значения теплопотерь для окон, входной двери, крыши, фундамента. Потом всё просуммировать и получится значение теплопотерь через все ограждающие конструкции. Для окон, кстати, не нужно будет узнавать толщину и теплопроводность, обычно уже есть готовое посчитанное производителем сопротивление теплопередаче стеклопакета. Для пола (в случае плитного фундамента) разница температур не будет слишком большой, грунт под домом не такой холодный, как наружный воздух.
Система отопления
Еще одним моментом, влияющим на потерю тепла, является работа самой отопительной системы. Чтобы радиатор не отапливал улицу за ним стоит установить отражающий экран из специального материала.
Перед началом нового отопительного сезона нужно стравить воздух из системы, это поможет сохранить фитинги в нормальном рабочем состоянии. Так же необходимо несколько раз промыть систему, чтобы убрать возможные засоры.
Нормальная работа отопительной системы гарантирует комфортные температурные условия в помещении.
Таким образом, расчет теплопотерь помогает сократить расходы на отопление. Основными параметрами, влияющими на тепловые потери являются выбор изоляционных материалов, площадь помещения, разность температур между помещением и окружающей средой, наличие воздушных полостей, а также исправность отопительной и вентиляционной системы.
Дифференцированные схемы расчёта
Для правильных вычислений надо учитывать специфику типовых компонентов строений. Потери в стенах рассчитывают по общей площади с учетом сопротивления (теплового) каждого слоя. Внутри помещений поддерживают необходимую температуру. Проверяют несколько контрольных точек с учетом изменения сезонных, дневных и ночных внешних условий. Одновременно оценивают размещение точки росы. Следует не забывать о существенном влиянии ветровых нагрузок, особенностях режима проветривания. Над перекрытиями находятся верхние этажи, чердак. Соответственно, при общем одинаковом подходе некоторые негативные внешние воздействия можно исключить.
К сведению. Специалисты рекомендуют делать небольшой запас (добавить ≈10%) при выборе уровня влажности и температуры в комнате. Такой подход поможет учесть экстремальные условия (потребности) в процессе эксплуатации.
Расчетные параметры для оконных (дверных) блоков приводят производители в сопроводительной документации. Для повышения точности следует учитывать изоляционные характеристики откосов, узлов примыкания рам к стенам.
Пол в центральной части теплее, по сравнению с периметром. Влияние оказывают вентилируемый подвал, дополнительная изоляция фундамента. Применяют зонирование, которое учитывает особенности отдельных площадей.
Теплопотери через вентиляцию
Примерный объем имеющегося воздуха в доме (объём внутренних стен и мебели не учитываю):
10 м х10 м х 7 м = 700 м3
Плотность воздуха при температуре +20°C 1,2047 кг/м3. Удельная теплоемкость воздуха 1,005 кДж/(кг×°C). Масса воздуха в доме:
700 м3 × 1,2047 кг/м3 = 843,29 кг
Допустим, весь воздух в доме меняется 5 раз в день (это примерное число). При средней разнице внутренней и наружной температур 28 °C за весь отопительный период на подогрев поступающего холодного воздуха будет в среднем в день тратится тепловой энергии:
5 × 28 °C × 843,29 кг × 1,005 кДж/(кг×°C) = 118650,903 кДж
118650,903 кДж = 32,96 кВт×ч (1 кВт×ч = 3600 кДж)
Т.е. во время отопительного периода при пятикратном замещении воздуха дом через вентиляцию будет терять в среднем в день 32,96 кВт×ч тепловой энергии. За 7 месяцев отопительного периода потери энергии будут:
7 × 30 × 32,96 кВт×ч = 6921,6 кВт×ч
Зачем нужен расчет теплопотерь дома?
Расчет теплопотерь дома – это учет всех составляющих, влияющих на потери тепла:
- Внешняя среда;
- Внутренняя составляющая.
Особенно актуально знать потери тепа в холодное время года. Решающим фактором здесь становится разность температур между внешней и внутренней средой. Потери тепла в зависимости от строительного материала необходимо рассчитать перед постройкой здания. Различные материалы характеризуются разной теплопроводностью. Дом, построенный из кирпича и бруса, по-разному задерживают тепло, и, соответственно для них требуется различный расход топлива на обогрев.
Очень большое влияние на сохранение тепла в помещении оказывает площадь. Недаром в Сибири бани строят маленькими, с низкими потолками.
Так же одним из факторов, влияющих на потерю тепла в помещении, является качественная теплоизоляция. Теплоизоляция, выполненная из некачественных материалов или посаженная на неправильный герметик (клей), будет только ухудшать ситуацию. В полостях такого материала может скапливаться вода. А, как известно, вода хорошо проводит тепло и не сохраняет его.
Общая потеря тепла складывается из всех составляющих:
Q=Qстен+Qокон+Qпола+Qкровли Qвытяжных систем
Рассчитать теплопотерю можно воспользовавшись он-лайн калькулятором. Здесь мы рассмотрим, как рассчитать теплопотери дома, учитывая основные факторы
Расчет теплопотерь дома
Исходные данные для проектирования системы отопления
Чтобы произвести расчет расхода тепла на отопление, нужен, во-первых, проект дома.
План дома позволяет получить практически все исходные данные, которые нужны для определения теплопотерь и нагрузки на отопительную систему
Он должен содержать внутренние и наружные размеры каждого помещения, окон, наружных дверных проёмов. Внутренние двери остаются без внимания, поскольку на тепловые потери они не оказывают никакого влияния.
Во-вторых, понадобятся данные о расположении дома по отношению к сторонам света и районе строительства – климатические условия в каждом регионе свои, и то, что подходит для Сочи, не может быть применено к Анадырю.
В-третьих, собираем информацию о составе и высоте наружных стен и материалах, из которых изготовлены пол (от помещения до земли) и потолок (от комнат и наружу).
После сбора всех данных можно приступать к работе. Расчет тепла на отопление можно выполнить по формулам за один-два часа. Можно, конечно, воспользоваться специальной программой от компании Valtec.
Для расчёта теплопотерь отапливаемых помещений, нагрузки на систему отопления и теплоотдачи от отопительных приборов в программу достаточно внести только исходные данные. Огромное количество функций делают её незаменимым помощником и прораба, и частного застройщика
Она значительно всё упрощает и позволяет получить все данные по тепловым потерям и гидравлическому расчету системы отопления.
Расчет тепловых потерь в программе Excel
Шаг 2
Нужно заполнить исходные данные: номер помещения (если вам нужно), его название и температура внутри, название ограждающих конструкций и их ориентация, размеры конструкций. Вы увидите, что площадь считается сама. Если хотите отнимать площадь окна от стен, нужно корректировать формулы, так как мы не знаем где у вас будут записаны окна. У нас площади отнимаются. Также нужно заполнить коэффициент теплопередачи 1/R, разницу температур и поправочный коэффициент. К сожалению, их заполняют вручную. В примере у нас кабинет с тремя внешними стенами в одной стене два окна, в другой нет окон и третья имеет одно окно. Конструкции стен будет как в примере, где мы рассчитывали R, поесть к=1/R=1/2,64=0,38. Пол пусть будет на грунте и его поделим на зоны у нас их две и потери считаем для двух зон , тогда к1=1/2,15=0,47, к2=1/4,3=0,23. Окна пусть будут энергосберегающие Rо= 0,87 (м2°С/Вт), тогда к=1/0,87=1,14.
На картинке видно, что количество потерь тепла уже прорисовывается.
Шаг 3
К сожалению, также вручную заполняются и дополнительные потери. Вводить их нужно в процентах, программа сама в формуле переведет их на коэффициент. И так, для нашего примера: Стены 3 значит к каждой стене +5% теплопотерь, местность не веретенная поэтому +5% к каждому окну и стене, Ориентация на Юг +5% для конструкций, на Север и Восток +10%. Дверей внешних нет поэтому 0, но если бы были то суммировались бы проценты только к той стене в которой есть дверь. Напоминаем, что к полу или перекрытию дополнительные потери тепла не относятся.
Как видно, потери помещения возросли. Если у вас заходит в помещение уже теплый воздух, этот шаг последний. Число записанное в столбце Q, и есть ваши искомые тепловые потери помещения. И эту процедуру нужно провести для всех остальных помещений.
Шаг 4
В нашем же случае воздух не подогревается ,и чтобы рассчитать полные потери тепла, нужно в столбик Rввести площадь нашего помещения 18 м2, а в столбец S его высоту 3 м.
Эта программа значительно ускоряет и упрощает расчеты, даже невзирая на большое количество введенных вручную элементов. Она не раз помогала нам. Надеемся и вам она станет помощником!
Что такое теплопотери? Почему их нужно знать?
Теплопотери – это то количество тепла, которое теряют внутренние помещения через ограждающие перегородки, если температура за окном ниже той, которая должна поддерживаться внутри здания.
Необходимость расчета теплопотерь обусловлена задачей проектирования системы отопления, кондиционирования. От данного показателя зависит выбор климатической системы, мощности котельной, сечения труб, количества секций радиатора, применения системы теплый пол, других отопительных устройств.
Усредненные показатели имеет смысл использовать лишь тогда, когда к помещению не предъявляется строгих требований по поддержанию определенных постоянных температур. Остальные случаи, особенно когда речь идет о жилых, общественных строениях с постоянным пребыванием людей без верхней одежды, требуют произвести точный расчет показателя теплопотерь.
На сегодняшний день человечество озадачено проблемой рационального потребления ресурсов, особенно энергетических. Правильный расчет теплопотерь позволит определить наиболее рациональный путь организации системы отопления, чтобы помещение прогревалось до комфортной температуры, при этом энергопотребление не было избыточным.

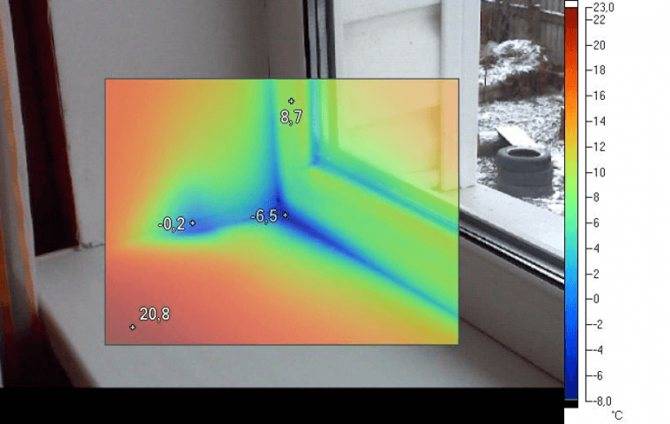

Тепловые потери окон
Потери тепла за счет окон рассчитываются по следующей формуле:
Qок=Kок*Fок(tвнут-tвнеш), где
- Kок – коэффициент теплопроводности материала, °С м2/Вт;
- Fок – площадь стены, м2;
- tвнут – температура внутри помещения, °С;
- tвнеш – температура снаружи, °С
Так же как и у стен, снизить теплопотери окон можно за счет многослойности стекла. Также огромное влияние оказывают правильно установленные комплектующие и качественный утеплитель. Также большое влияние оказывает качество материалов, из которых изготовлено окно. Большая площадь окон также оказывает негативное влияние. Поэтому не стоит в регионах с холодными зимами устанавливать большие окна.
Расчет мощности газового котла в зависимости от площади
В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:
- 10 кВт на 100 кв.м;
- 15 кВт на 150 кв.м;
- 20 кВт на 200 кв.м.
Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.
По старым расчетам лучше не делать. Источник фото: porjati.ru
К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:
- атмосферные условия в местности;
- размер жилой постройки;
- коэффициент теплопроводности стены;
- фактическую теплоизоляцию здания;
- систему регулировки мощности газового котла;
- объем тепла, требуемый для ГВС.
Расчет одноконтурного котла отопления
Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.
Например, необходимо обогреть здание площадью 80 м2.
Расчет мощности газового котла отопления:
10*80/100*1.2 = 9.60 кВт.
В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.
Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.
Еще один способ расчета ОК котла
В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.
Он варьируется в кВт:
- 0.7 до 0.9 южные территории РФ;
- 1.0 до 1.2 центральные регионы РФ;
- 1.2 до 1.5 Московская область;
- 1.5 до 2.0 северные районы РФ.
Следовательно, формула для расчета выглядит таким образом: Мо=П*УМК/10
Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:
Мо = 80*2/10 = 16 кВт
Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.
Как рассчитать мощность двухконтурного котла
Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:
10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).
В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт
Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:
- ванная комната – 8.0-9.0 л/мин;
- душевая установка – 9 л/мин;
- унитаз – 4.0 л/мин;
- смеситель в мойке – 4 л/мин.
В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.
Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.
Расчет мощности бойлера косвенного нагрева
Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.
Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.
Источник фото: coolandtheguide.com
Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:
- 100 л, Мо – 24кВт, 14 мин;
- 120 л, Мо – 24кВт,17 мин;
- 200 л, Мо – 24кВт, 28 мин.
При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.
Таблицы для расчета тепловых потерь дома
Таблица «К — коэффициент теплопередачи»:
Конструкция | Толщина конструкции, мм | К, Вт/ (м2 х °С) | |
| Кирпичная стена (на холодном растворе с внутренней штукатуркой) толщиной | в 1,5 кирпича | 395 | 1,5 |
| в 2 кирпича | 525 | 1,24 | |
| в 2,5 кирпича | 655 | 1,04 | |
| Рубленые деревянные стены из бревен диаметром, мм | 200 | 160 | 1,02 |
| 240 | 200 | 0,85 | |
| Брусчатые деревянные стены | 150 | 1,0 | |
| 200 | 0,76 | ||
| Чердачное деревянное перекрытие | 100 | 1,0 | |
| Двойные окна | — | 2,68 | |
| Двойные двери | — | 2,33 |
Таблица « n — коэффициент уменьшения»:
Наименование ограждения | n |
| Полы на грунте и лагах | 1,0 |
| Чердачные перекрытия при стальной, черепичной или асбестоцементной кровлях при разреженной обрешетке и бесчердачные покрытия с вентилируемыми продухами | 0,9 |
| То же для перекрытий по сплошному настилу | 0,8 |
| Чердачные перекрытия при кровлях из рулонных материалов | 0,75 |
| Ограждения, отделяющие отапливаемые помещения от неотапливаемых, сообщающиеся с наружным воздухом | 0,7 |
| Ограждения, отделяющие отапливаемые помещения от неотапливаемых, не сообщающиеся с наружным воздухом | 0,4 |
| Перекрытия над подпольями, расположенными ниже уровня земли | 0,4 |
| Перекрытия над подпольями, расположенными выше уровня земли | 0,75 |
| Перекрытия над неотапливаемыми подвалами, расположенными ниже уровня грунта или выступающие на высоту до 1 м | 0,6 |
Таблица « Значения R0 и 1/R0»:
Конструкция | Толщина | R0, ккал/(м2 х ч х °С) | 1/R0, ккал/ (м2 х ч х °С) | |
в кирпичах | в мм | |||
| Стены | ||||
| Сплошная кладка из обыкновенного кирпича | 0,5 | 135 | 0,38 | 2,64 |
| 1 | 265 | 0,57 | 1,76 | |
| 1,5 | 395 | 0,76 | 1,32 | |
| 2 | 525 | 0,94 | 1,06 | |
| 2,5 | 655 | 1,13 | 0,89 | |
| Сплошная кладка из обыкновенного кирпича с воздушной прослойкой ( = 50 мм) в перевязку через каждые 6 рядов | 1,5 | 435 | 0,9 | 1,11 |
| 2 | 565 | 1,09 | 0,92 | |
| 2,5 | 695 | 1,28 | 0,78 | |
| Сплошная кладка из дырчатого кирпича | 1,5 | 395 | 0,89 | 1,12 |
| 2 | 525 | 1,2 | 0,89 | |
| 2,5 | 655 | 1,4 | 0,71 | |
| Кирпичная кладка с термоизоляционной засыпкой | 1,5 | 395 | 1,03 | 0,97 |
| 2 | 525 | 1,49 | 0,67 | |
| Деревянные рубленые | — | 200 | 1,33 | 0,75 |
| — | 220 | 1,45 | 0,68 | |
| — | 240 | 1,56 | 0,64 | |
| Брусчатые | — | 150 | 1,18 | 0,85 |
| — | 180 | 1,28 | 0,78 | |
| — | 200 | 1,32 | 0,76 | |
| Чердачные перекрытия | ||||
| Железо-бетонные из сборных ребристых плит с утеплителем | — | 100 | 0,69 | 1,45 |
| — | 150 | 0,89 | 1,12 | |
| — | 200 | 1,09 | 0,92 | |
| — | 250 | 1,29 | 0,77 |
Перед тем как рассчитать теплопотери дома , помните, что добавочные потери тепла зависят от расположения здания на местности, от ориентации стен по сторонам света, скорости ветра и инфильтрации. Если конструктивные элементы дома обращены на север, восток, северо-восток и северо-запад, дополнительные потери составят 10 %, а если на запад или на юго-восток — 5 %. Расход тепла для нагрева воздуха в помещении можно найти по формуле: Q = F(пл.) х (tв — tн).
В ней используются величины:
- F — площадь пола помещения (в м2);
- tв- tн — внутренняя и наружная температура.
Помимо вышеизложенных вычислений, следует уменьшить теплопотери на величину бытовых тепловыделений. Бытовые тепловыделения определяются из расчета 21 Вт на 1 м2 площади пола.
В итоге для определения теплопроизводительности системы отопления следует: вычислить основные и дополнительные теплопотери, суммировать их и вычесть величину, которая характеризует бытовые тепловыделения.
Общие сведения по результатам расчетов
- Общий тепловой поток – Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
- Тепловой поток по направлению вверх – Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
- Тепловой поток по направлению вниз – Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
- Суммарный удельный тепловой поток – Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
- Суммарный тепловой поток на погонный метр – Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
- Средняя температура теплоносителя – Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
- Максимальная температура пола – Максимальная температура поверхности пола по оси нагревательного элемента.
- Минимальная температура пола – Минимальная температура поверхности пола по оси между трубами ТП.
- Средняя температура пола – Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
- Длина трубы – Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
- Тепловая нагрузка на трубу – Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
- Расход теплоносителя – Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
- Скорость движения теплоносителя – Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
- Линейные потери давления – Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
- Общий объем теплоносителя – Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
Формула расчета
Нормативы расхода тепловой энергии
Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.
Для чего необходим такой коэффициент? С его помощью можно:
- Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
- Варьировать температурный режим внутри помещений дома.

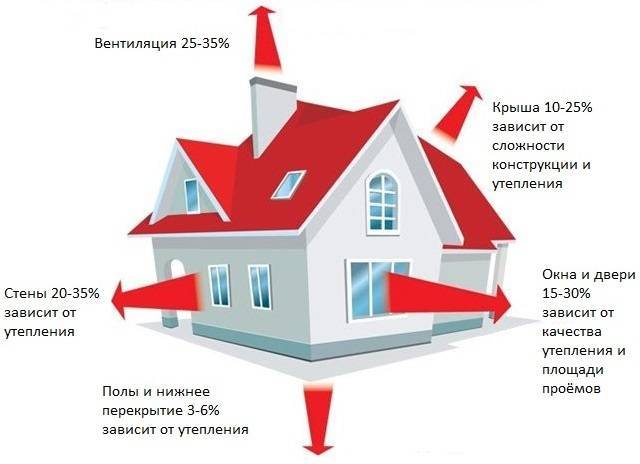

Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:
- Через наружные стены покидает здание до 40% тепла.
- Через полы — до 10%.
- То же самое относится и к крыше.
- Через вентиляционную систему — до 20%.
- Через двери и окна — 10%.
Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции. Это немаловажный фактор
Это немаловажный фактор
Это немаловажный фактор.
К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:
- Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
- Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
- Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.
Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:
- Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
- Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
- При 20% — 1,0.
- При 30% —2.
- При 40% — 1,4.
- При 50% — 1,5.
И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:
Вид строительного материала
Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.
Размеры комнат и этажность здания
Схема системы отопления
Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?
- Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
- При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
- При 3,5 м — 1,1.
- При 4,5 м —2.
А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.
При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.
Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.
