Виды каменных печей для дома, сада и бани: Особенности проектирования

Примыкающие к стене одним из торцов

Такие модели рекомендуется использовать для достаточно больших или средних комнат. Сделав подобный камин в доме своими руками, можно выполнить зонирование помещения или уменьшить размеры прохода между отдельными комнатами.

Особенностью такого варианта является возможность установки сквозной металлической топки с двухсторонней или трехсторонней отделкой жаропрочным стеклом. Помимо этого можно сделать топку с одной стороны, а заднюю часть декорировать натуральным камнем.

В комнатах небольшой площади также можно построить своими руками камин, примыкающий к стене торцевой частью. В этом случае он позволяет разделить одну комнату на две функциональные зоны, делая проживание более комфортным.

Преимущества кирпичной печки

В отличие от большинства печей, подобную модель легко можно построить самостоятельно. Кирпичная кладка – это один из наиболее легких вариантов работы для мастера.

Кроме того, к преимуществам печи каменки для бани из кирпича следует отнести:

Красивый внешний дизайн. Кладка отлично сочетается с деревянным интерьером бани.
Хорошее сохранение тепла в парилке, особенно, при применении огнеупорного кирпича.
Экологическая безопасность. При нагревании не происходит выброса ядовитых паров, а пар абсолютно безопасен для человека.
Кирпич устойчив к действию повышенной влажности.
Большое количество моделей, отличающихся по форме, размерам и типу конструкции.
Кирпич может выступать в качестве основы, на которую в дальнейшем можно крепить плитку или другой декоративный материал.

Разновидности кирпичных печей

Далее мы рассмотрим все основные модели печей. Заодно вы узнаете, что они могут быть не только варочными, но и отопительно-варочными. Еще одна разновидность – это банная кирпичная печь на дровах (она может оснащаться обычной или каминной топкой). Давайте ознакомимся с ними поближе.

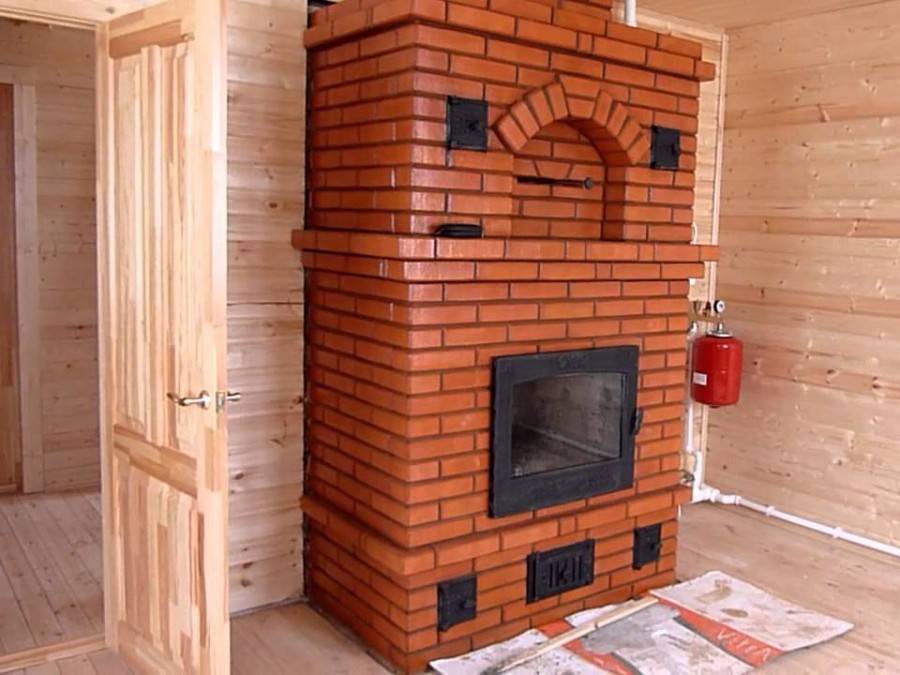

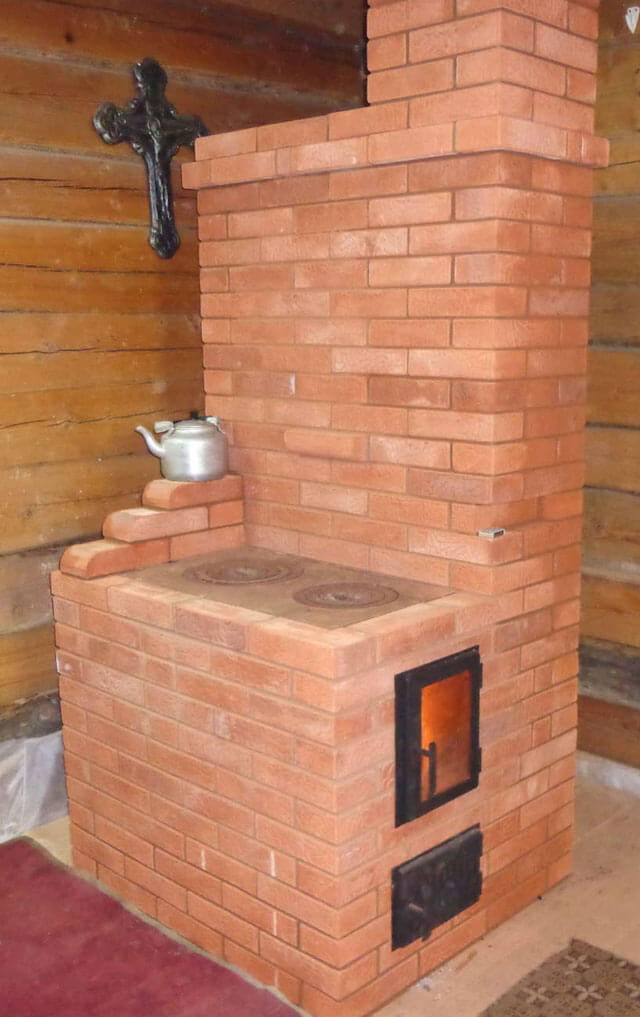

Голландская печка

Она же печь груба – самая простая и компактная, из-за чего несколько страдает ее эффективность. Поэтому большое количество вырабатываемого тепла попросту улетает в трубу. Печное отопление с грубой характеризуется своей простотой. Например, голландка может просто не иметь поддувала – этим она чем-то похожа на самый обыкновенный камин. Но с целью увеличения эффективности сделать поддувало все-таки рекомендуется.

Зато такая кирпичная печь крайне проста в кладке – схема печки отличается своей простотой. Благодаря этому она и заслужила свою популярность. Зато в ней нет варочной поверхности. И это одновременно является плюсом, так как агрегат получается компактным. Каналы для прохода дыма поднимаются в ней змейкой снизу вверх, располагаясь друг над другом. Основные преимущества данной печи:

Компактность – если вы хотите создать печное отопление частного дома небольшой площади, с ограниченной площадью комнат, то голландская печка грубка станет оптимальным вариантом;
Простая схема кладки – доступно для начинающего печника;
Возможность придания любой формы – от прямоугольной до круглой или какой-нибудь другой.

Также следует отметить небольшую нагрузку на фундамент – это связано с низким весом голландской кирпичной печи на дровах. Поэтому мощный фундамент можно и не делать.

Банные кирпичные печи на дровах

Чем-то они похожи на вышеописанные грубки, но отличаются особым исполнением – в их конструкции присутствуют каменки, наполненные камнями. Топка в них выходит не в парилку, а в соседнее помещение. При необходимости, дверки топок делаются стеклянными – благодаря этому в предбаннике образуется камин, служащий отличным украшением.

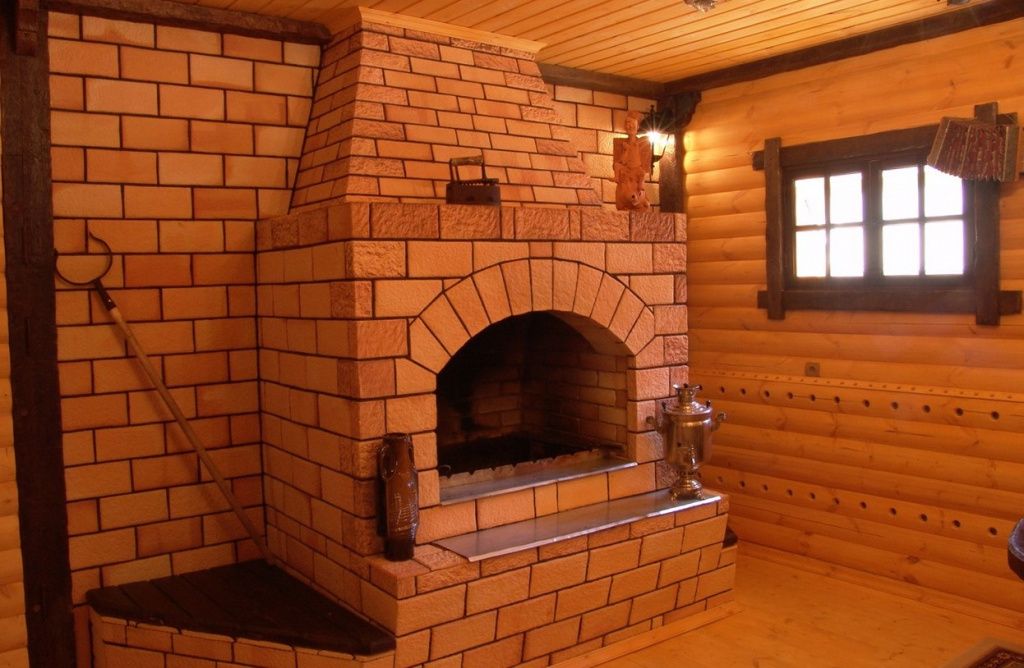

Русская печь

Рассматривая схемы печей из кирпича для дома, следует обязательно уделить внимание схеме русской печи на дровах. Такая печка станет достойным украшением жилища

Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях. А еще на ней можно спать, наслаждаясь исходящим от нее теплом.

Спать на русской печи – особенное удовольствие, ныне почти недоступное. Но хотя бы раз в жизни следует доставить себе такое удовольствие и поспать на русской печке, протопленной дровами.

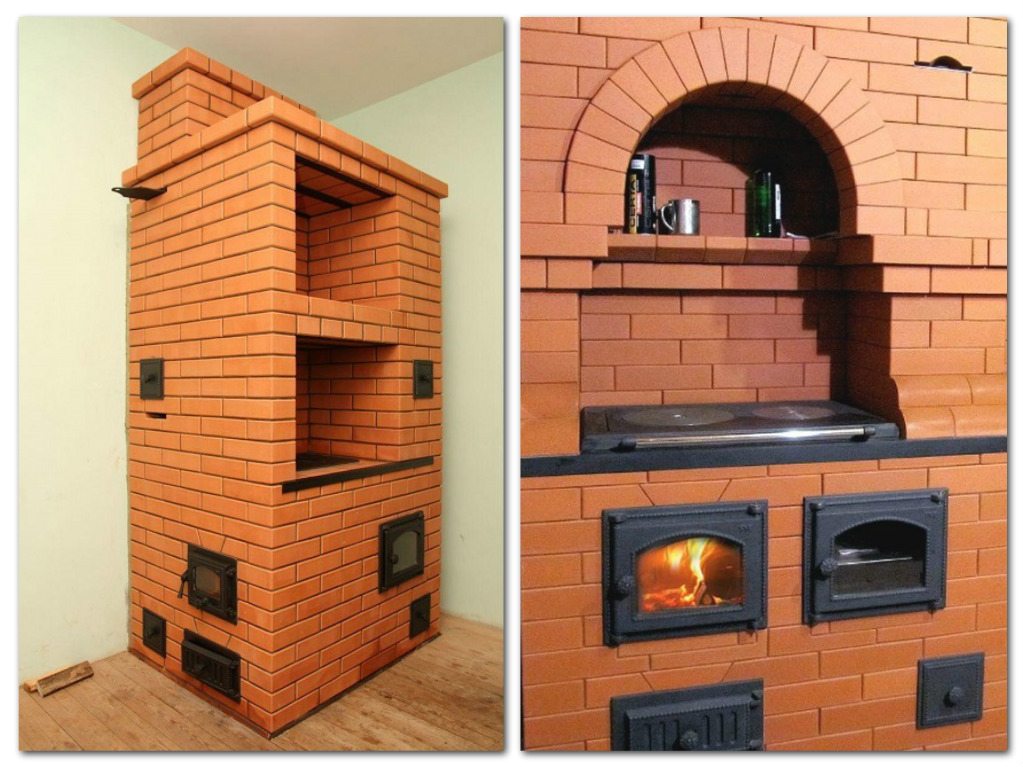

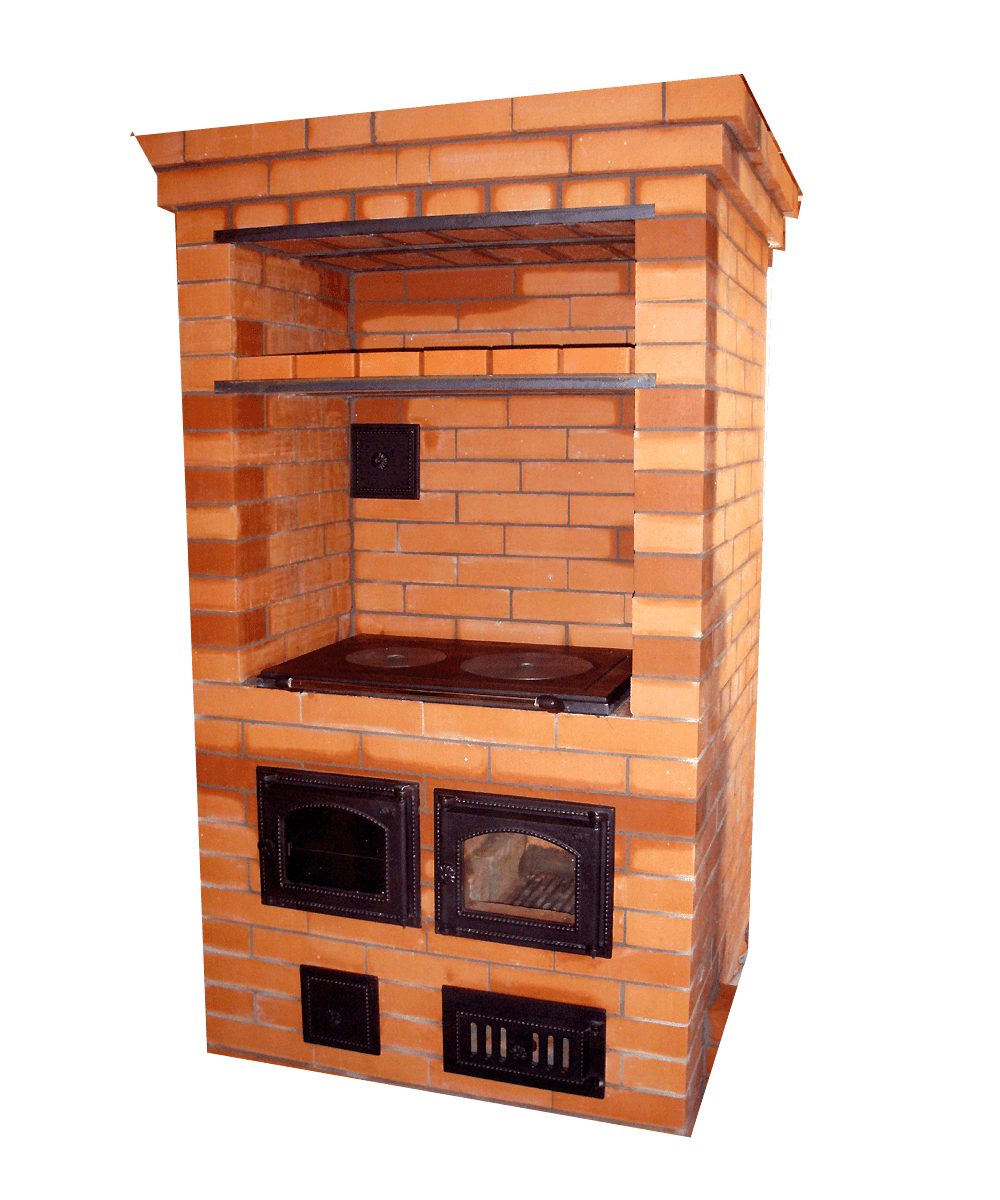

Отопительно-варочная печь

Собираемая кирпичная печь для дома своими руками может быть выполнена по универсальной схеме – по шведской. Такая печка (часто именуемая шведкой) работает на дровах и является устройством многоцелевого назначения. Она работает как отопительный агрегат, может подогревать воду и печь пироги в духовом шкафу, может использоваться для приготовления еды в традиционной посуде – с помощью простой варочной панели.

Давайте рассмотрим особенности и достоинства такой кирпичной печи:

Большая топка для закладки дров – обеспечивает длительное горение;
Наличие внушительного конвектора – эффективный обогрев комнат;
Возможность встраивания баков для воды и духовых шкафов – расширяет функциональность печки;
Максимальное использование вырабатываемого тепла – температура продуктов сгорания здесь довольно низкая.

Привести какой-то определенный типовой чертеж печки довольно трудно, так как схемы кладки везде разные. Также есть отличия в наполнении – где-то используются духовые шкафы, а где-то присутствуют встроенные баки для нагрева воды.

Размеры шведских кирпичных печей на дровах могут быть самыми разными. Узкие варианты предусматривают использование только варочной поверхности. Если же нужна духовка, то печка несколько увеличится в размерах. То есть, она может быть не только компактной, шириной буквально в несколько кирпичей, но и довольно габаритной, занимая приличную площадь.

Некоторые такие универсальные кирпичные печи на дровах требуют для себя мощного фундамента, что накладывает ограничения на возможность их строительства.

Установка печи-каменки для бани в помещении

Вот наша самодельная печка-каменка и готова. Однако, чтобы она работала, ее следует установить. При процессе монтажа конструкции на положенное место учтите такие правила:

размер площадки, где будет установлена печь, должен быть соблюден по всей строгости: так, она должна быть квадратной, стороны же иметь площадь по 70 см каждая, а высота – 20 см соответственно. Саму печь следует ставить на 20 см от уровня стены;
перед установкой печи следует выложить бетонный фундамент на основе огнеупорных кирпичей. Его высота должна составлять 20-30 см. Кладка совершается на основе глиняного раствора;
в местах выводы печной трубы следует сделать кладку более плотной – до 12 см. Деревянные перекрытия следует закрыть картоном или войлоком, предварительно окунув их в глиняный раствор. Часть трубы от крыши к потолку должна быть сначала заштукатурена, а потом побелена при помощи извести;
наружная кадка трубы из кирпича должна составлять как минимум 50 см от высоты крыши;
двери топки направляйте в стороны выхода, а каменки – к угловой части банного помещения;
полки в парной комнате нужно ставить возле стены с печью, предварительно рассчитав их высоту так, чтобы человек, сидя на них, не ударялся постоянно головой о потолок;
не устанавливайте светильники в парной на потолке, это может быть небезопасно;
в деревянной бане металлическую каменку лучше обкладывать при помощи кирпича высотой облицовки по 120 см, а длиной 80 см соответственно;
первое испытание работы печи производится без присутствия людей в помещении бани.

Так, мы рассказали, что представляет собой самостоятельное сооружение печи для бани из металла. Конечно же, это крайне непростая работа, очень сложная для новичка. Но если учесть все рекомендации и советы, может получиться отличная работа, после чего вы сможете пригласить своих друзей в гости для посещения домашней уютной парной.

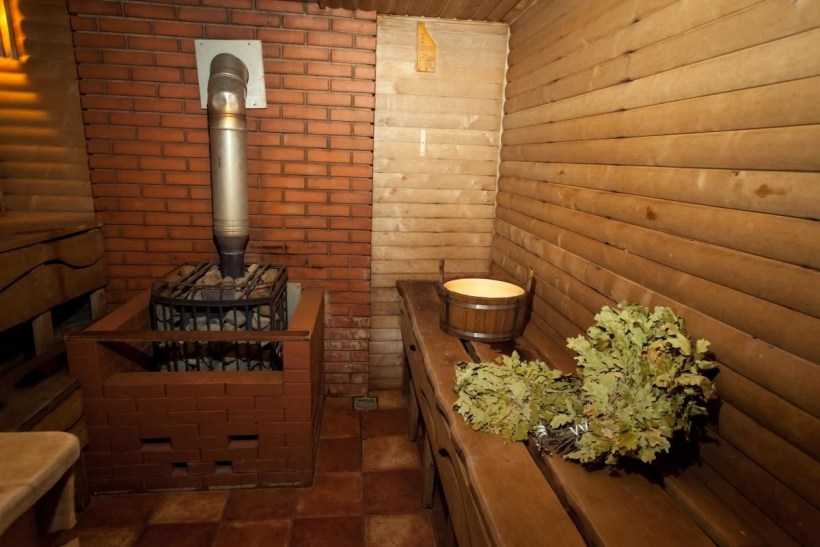

Примеры печей в баню

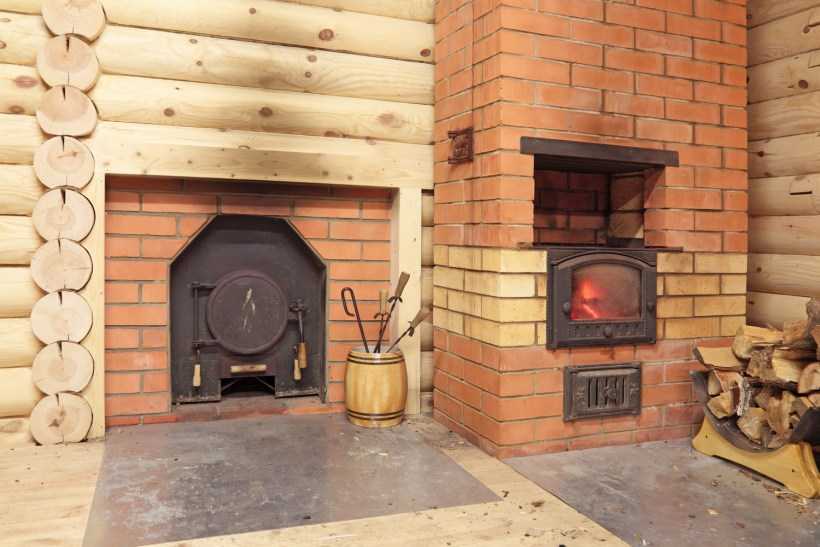

Разновидности кирпичных конструкций

Прежде чем построить своими руками камин на даче, нужно выбрать его вид. Существует несколько разновидностей контракции, которые зависят от способа установки:

Встроенные.
Пристенные.
Угловые.
Островные.

Стиль и вид очага зависит от желаний владельца дома и от площади комнаты, в которой будут возводить конструкцию.

Встроенного типа

Камин для дачи этого типа строят сразу при возведении стены или колонны. Если делать встроенную конструкцию уже в построенном доме, то затрат будет больше. Так как придется делать в стене отверстие для дымохода и портала.

Из всех видов он занимает наименьшее пространство. Портал или топку выбирают в соответствии с площадью комнаты. Это размер 70х60 или 80х70 см. Сам портал обрамляют кладкой или кирпичом. Если площадь помещения небольшая, до 20, то размер делают 60х50 см.

Пристенного типа

Он устанавливается к стене, где дымоход может быть встроен в стенку или частично выступать. Построить его можно в доме с готовым ремонтом, так как он не требует в себе крушения стены. Считается одним из популярных типов. Он занимает большое пространство, поэтому в небольшой комнате его возвести не получится. Облицовку делают из камня, плитки, кирпича или других подобных материалов.

Углового типа

Популярны тем, что располагаются удобно, не занимают много места, и перед камином остается много свободного пространства. Дымоход конструкции вмонтируют в одну из соседних стен. Ту часть, что остается открытой делают из бетона или металла. Саму переднюю часть оштукатуривают или обкладывают декоративным кирпичом или камнем. Такой тип камина создает дополнительный уют в доме, так как возле него можно полукругом разместить кресла.

Что нужно учитывать при проектировании дома из профилированного бруса

Островного типа

В этом случае конструкцию возводят отдельно от стен, по центру комнаты. Тогда тепло равномерно распространяется по комнате. Его особенность – открытая топка. Правда иногда открытое пространство закрывают стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому устанавливают их исключительно в больших помещениях. Тогда они не закрывают свет и выглядят уместно и аккуратно.

Кирпичная пиролизная печка

Такое отопительное оборудование можно отнести к категории длительного горения. Твердое топливо сгорает без поступления кислорода. При помощи древесины насыщаются летучие газы, а после дожигаются при температурном режиме более 450оС, при этом происходит их смешивание с остатками воздуха во 2-ой камере.

Такая конструкция имеет высокий коэффициент полезного действия, который может достигать до 95%.

Установить оборудование можно на даче, в гараже или загородном доме небольшой площади. Пиролизная печь расходует немного топлива при максимальной работе. Весь твердый материал сгорает почти полностью. Сажа практически не оседает, так как угли и газ сжигаются.

По такому принципу работают все пиролизные модели, но разные конструкции отличаются характеристиками и внешним видом.

Пиролизная печь может не особо отличатся от классических кирпичных печей Источник stop-othod.ru

Какой раствор использовать для кладки?

Кладка кирпичных банных печей традиционно выполняется на глиняном растворе. Лучше всего, если для его приготовления будет использована разновидность глины, положенная в основу применяемого кирпича, т.е. красная либо шамотная. В данном случае кирпич и кладка будут давать одинаковое температурное расширение в процессе нагревания, что позволит обеспечить максимально длительный срок готовой постройки.

Полезный совет! Установлено, что чем более тонким делается кладочный шов, тем выше в результате получается качество печи. Однако к рассмотрению этого вопроса также нужно подойти разумно: идеальная кладка получается при толщине швов 0,5 см. Уменьшение значения ниже упомянутого показателя будет способствовать заметному снижению срока службы печи.

Помимо глины, в состав раствора включается песок. Предварительно его нужно просеять, чтобы в раствор в итоге пошел материал с песчинками размерами не более 1-1,5 мм. Миллиметровое значение является наиболее предпочтительным

Также важно, чтобы песок не имел илистых включений и был однородного цвета. Для просеивания используйте сита соответствующих фракций

Отдельные требования предъявляются и к воде, также используемой в процессе приготовления кладочного раствора. Прежде всего, она должна быть чистой, содержать минимально возможное количество минеральных включений, не иметь затхлого запаха. На кладку 100 кирпичей уходит порядка 15-20 л воды.

Замешивание печной глины

Перед приготовлением раствора, глину надо положить в любую подходящую емкость (к примеру, большой таз), измельчить и залить чистой водой в таком количестве, чтобы в результате получилась максимально однородная масса, не слишком густая и не очень жидкая. Тщательно перемешайте раствор, разминая образовавшиеся комочки. Оставьте смесь глины и воды на сутки, после чего процедите, а образовавшиеся комочки разотрите через сито.

Песок в приготовленный раствор вносится в последнюю очередь. В среднем на ведро воды добавляется литровая банка песка, однако этот момент нужно тщательно контролировать, т.к. количество речного песка в растворе напрямую влияет на жирность последнего. Помимо этого, необходимое количество песка может меняться в зависимости от исходной жирности глины. Если смесь для кладки будет чересчур жирной, печь может попросту разрушиться в процессе эксплуатации. Тощий же (нежирный) раствор не позволит добиться нужного качества сцепления кирпичей, в результате чего повторится уже рассмотренный сценарий.

Определить жирность глины в кустарных условиях можно несколькими простыми способами.

Качество глиняного раствора

Возьмите 500 г глины и смешайте ее с водой. Замес лучше всего выполнять вручную, до получения смеси, имеющей однородную консистенцию и не прилипающей к рукам.

Важно! Для кладки банной печи можно использовать исключительно раствор средней жирности. Скатайте из приготовленной ранее смеси шар по размерам небольшого яблока

Положите сформованное изделие на любую ровную твердую поверхность и осторожно надавите на него дощечкой. Придавливайте достаточно медленно, чтобы получилось зафиксировать образование трещин. Скатайте из приготовленной ранее смеси шар по размерам небольшого яблока

Положите сформованное изделие на любую ровную твердую поверхность и осторожно надавите на него дощечкой. Придавливайте достаточно медленно, чтобы получилось зафиксировать образование трещин

Скатайте из приготовленной ранее смеси шар по размерам небольшого яблока

Положите сформованное изделие на любую ровную твердую поверхность и осторожно надавите на него дощечкой. Придавливайте достаточно медленно, чтобы получилось зафиксировать образование трещин

Если глиняный шар распался без образования трещин, глина является нежирной. Появление трещины размером в половину диаметра свидетельствует о слишком высокой жирности глины. В случае с раствором нормальной жирности, трещина займет примерно 0,2 диаметра глиняного шара.

Схема определения готовности глиняного раствора

Приготовление печного раствора – советы

О каменных печах

Каменные печи не теряют своей популярности, по сей день, несмотря огромный выбор современных моделей. Это объясняется надежностью конструкции, высокими показателями теплоотдачи и функционирования.

Чаще всего печи из камня устанавливают в домах, которые строятся в местностях, отдаленных от централизованного отопления.

Альтернативные источники топлива, такие как уголь и дрова, стоять гораздо меньше электроэнергии или газа. Каменная печь на дровах помогает создать в доме особую атмосферу.

В таких домах чувствуешь себя уютнее, а пища, приготовленная в печи, обладает умопомрачительным ароматом и вкусом. Современный дизайн печей превращает обычную конструкцию в настоящее произведение искусства.

Изготовление устройства своими руками

Выполнение кирпичной кладки – довольно сложная работа при нехватке опыта. Поэтому перед началом строительства лучше обратиться за советом к мастеру

При самостоятельном изготовлении печи важно внимательно выполнять все этапы и не менять выбранную схему проекта

Выбор проекта, чертежи

На выбор модели печи в первую очередь влияет желаемая мощность устройства. КПД отопителя зависит от размеров топочной камеры. Обычно горение угля имеет теплоотдачу около 500 ккал/час. Поэтому устройство стандартных размеров 110смх90 см подходит для отопления комнаты площадью до 35 кв. м.

Фото 1. Чертёж металлической печи на угле. Устройство небольшого размера, оно поместится даже в маленьких помещениях.

Фото 2. Чертёж угольной печи, сделанной из металла. Также стрелками указаны все части устройства.

Материалы и инструменты

Для постройки печи на угле потребуется шамотный кирпич, который выдерживает нагрев до 1400-1650 градусов без растрескивания. Для приготовления кладочного раствора используют жирную глину в смеси с водой и песком. Чтобы выложить внешние стены понадобится полнотелый красный кирпич.

Дверцы и петли, колосниковую решетку приобретают в строительном магазине.

Для работы также потребуются инструменты: молотки, кельма, правило, растворная лопата, пила-ножовка, болгарка, строительный уровень, отвесы, рулетка.

Этапы работы

При выборе места для постройки печи учитывают такие факторы, как расположение дымохода и размеры помещения (на большой площади лучше установить оборудование по центру).

Стены и потолок на выбранном участке обшиваются огнеупорным материалом.

Лучше сразу подумать о месте, где будет храниться уголь – во избежание пожароопасных ситуаций его нельзя располагать в непосредственной близости от печи. А также необходимо учитывать то, что уголь сильно пылит и пачкается.

Массивная кирпичная печь устанавливается только на бетонный фундамент, который не связывают с основным. Поэтому ее расположение лучше рассчитать еще на этапе строительства дома.

Для заливки фундамента печи выполняют следующие этапы:

Выкапывается яма- котлован, не менее чем 50 см глубиной (рассчитывается исходя из уровня расположения грунтовых вод).
Дно плотно утрамбовывается и засыпается слоем мокрого песка.
Укладывает дренажный слой из битого щебня шириной 15 см.
Устанавливается опалубка и заливается бетон.
Фундамент оставляют на три недели до полного застывания.
Укладывается гидроизоляция – двойной слой рубероида.

Чтобы тяжесть печи со временем не вызвала перекос фундамента, его делают довольно широким.

После того как бетон окончательно застыл, начинают выполнять кладку. По времени работы обычно длятся не больше одного дня.

Строительство осуществляют в определенной последовательности:

Выкладывают первый ряд, затем возводят стенки зольника. Перед началом каждого ряда рекомендуется сперва выложить его без раствора, чтобы рассчитать правильное положение кирпичей.
Устанавливают дверцу зольника (для крепления используется оцинкованная проволока). Монтируют колосниковую решетку.
Возводят стенки топочной камеры. Их часто делают наклоненными книзу.
Выкладывают корпус (между ним и топкой обязательно оставляют немного пространства). Устанавливают чугунную дверцу.
Сооружают свод топочной камеры

Это самая сложная часть работы, поэтому при ее выполнении важно все делать точно по схеме. Отверстие для дымохода обычно не закрывают вьюшкой, так как управление тягой осуществляется при помощи поддувала

Строят дымоход — кладка изнутри тщательно очищается от раствора и вытирается насухо тряпкой. Идеально ровные стены трубы обеспечат отсутствие скоплений золы и хорошую тягу.

При выполнении кладки каждый ряд проверяют с помощью строительного уровня и отвесов

Важно, чтобы толщина кладочных швов не превышала 3-5 мм

Пространство перед печью закрывают металлическим листом.

Выбор проекта

Конструкция каменной печи во многом схожа с аналогичными устройствами из кирпича и металла — главным будет расположение дымохода и бака для нагрева воды, в случае постройки для бани — установка каменки закрытого или открытого типа.

Размеры печи напрямую зависят от её функций — устройство, использующееся для отопления помещения, приготовления пищи и нагрева воды занимает большое пространство, около 2,5м х 1,5м, банное оборудование будет более компактным 1м х 1,5м.

В качестве топлива для печи может использоваться как традиционное — дрова, куски сухого торфа, уголь, так и современные варианты с подведением газопровода или электричества.

Топочная камера играет решающую роль в конструкции любого твердотопливного прибора, выкладка её из неровных слоёв камня и раствора может плохо отразиться на качестве обогрева, его интенсивности.

Поэтому лучше установить готовый вариант из нержавеющей стали, чугуна, или выложить топку печи из огнеупорного шамотного кирпича со специальным раствором на основе термостойкого цемента.
