Монтаж инфракрасного стержневого теплого пола под плитку своими руками

Достоинства и недостатки

Карбоновый мат можно укладывать под плиточный клей, чтобы не перегружать конструкцию

Стержневой пол обладает хорошими эксплуатационными качествами с точки зрения пожарной безопасности. Благодаря саморегуляции поверхность не подвергается перегреву. Мат со стержнями переносит нагревание до 60 градусов Цельсия. Другие плюсы этих полов:

• уменьшение энергопотребления в отопительный сезон – побочный эффект саморегуляции;
• возможность эксплуатации с разными типами внешних покрытий – плиткой, ламинатным настилом, линолеумом;
• экологичность входящих в конструкцию деталей, а также отсутствие электромагнитных лучей, как следствие – безопасность для обитателей жилища;
• непривязанность к планировке помещения, возможность монтажа под тяжелыми шкафами и другими предметами мебели без вреда для мата и стержней;
• устойчивость к действию влаги, что позволяет использовать пол в ванной комнате, и к повреждениям коррозионного типа;
• простота монтажа для человека, владеющего базовыми строительными навыками;
• легковесность, что исключает перегрузку перекрытий.

Однако у конструкции имеются и недостатки. Сюда относятся высокая цена и нулевая мобильность: мат, уложенный под напольное покрытие, невозможно будет куда-то перенести без предварительного удаления последнего. Кроме того, запрещено сочетать теплый пол с фольгированными утепляющими материалами. Реагируя с содержащимся в фольге алюминием, щелочь создает условия для повреждения стержневых компонентов.

При попадании на покрытие воды обогрев временно прекращается. Он возобновляется после высыхания влаги.

Разбираем виды теплых полов

Процесс укладки теплого покрытия под плитку

Виды теплых полов

Инфракрасный теплый пол под плитку: особенности укладки

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

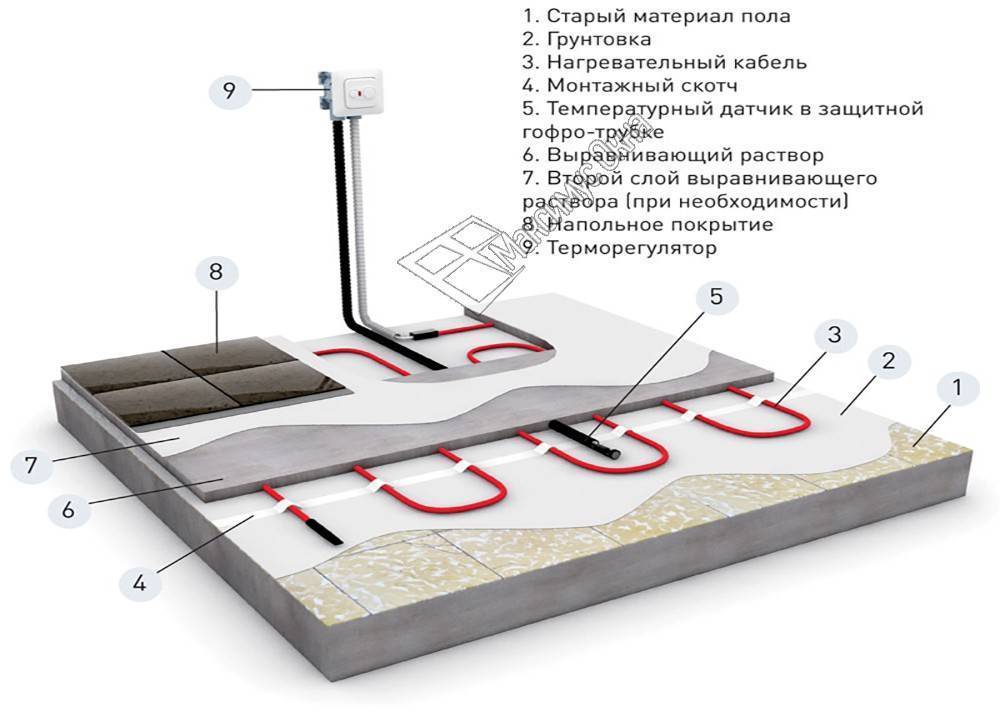

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

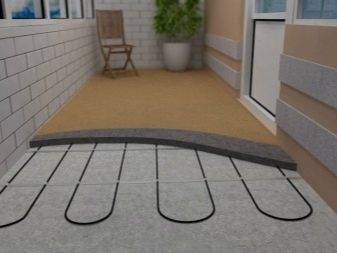

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

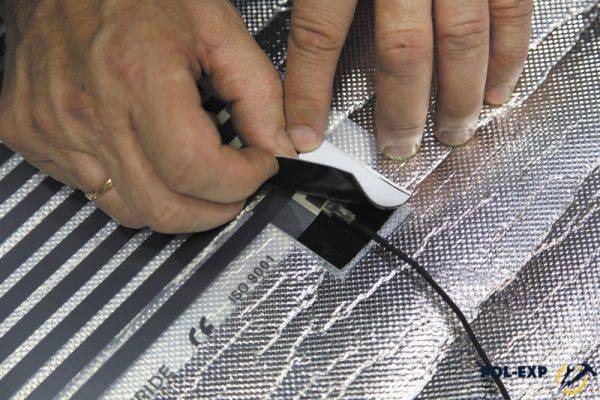

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

1. Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.

2. Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

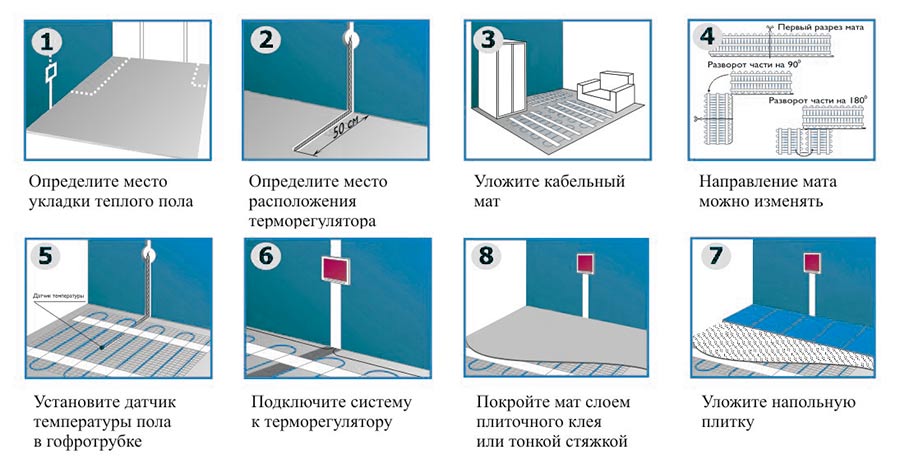

Укладка нагревательных матов

Монтаж такого теплого пола отнимает меньше времени, чем укладка обычной кабельной отопительной системы. Финишное покрытие можно располагать прямо поверх нагревательных матов — нужно нанести клей и положить на него плитку. Выполнять перед этим бетонную стяжку не обязательно.

В остальном процесс монтажа теплого пола этого типа предполагает выполнение тех же основных шагов:

• нужно снять старое напольное покрытие;
• выровнять основание;
• уложить слой теплоизоляции;
• установить терморегулятор и датчик температуры;
• уложить термоматы;
• смонтировать финишное покрытие.

Обычно мат укладывают от одной стены до другой, после чего стекловолоконную сетку разрезают, полотно разворачивают на 180 градусов и направляют в противоположную сторону.

Эту процедуру повторяют до тех пор, пока не будет покрыта вся площадь пола, которая должна прогреваться. При необходимости термомат можно разворачивать под любыми другими углами, чтобы уложить в соответствии с заранее подготовленным планом.

Особенности

Прежде всего необходимо отметить, что высокая популярность греющего кабеля обусловлена его впечатляющим КПД. Он превращает в тепло практически всю электрическую энергию, позволяя минимизировать потери и достичь оптимального расхода имеющихся ресурсов.

Это особенно заметно при условии применения изоляции нижнего слоя и отсутствия ошибок в процессе выполнения монтажных работ.

Если же выделить ситуации, для которых теплый пол считается наилучшим решением, то их перечень будет выглядеть следующим образом:

• использование холодных покрытий (как вариант, керамической плитки);
• высокий уровень влажности в помещениях (чаще всего таковыми являются ванные комнаты);

• отсутствие возможности подключения к центральному отоплению (актуально для гардеробных и прихожих, а также утепленных лоджий и балконов);
• необходимость обогрева объектов загородной недвижимости.

Еще одной примечательной особенностью полов, оснащенных греющим кабелем, является возможность их монтажа под самые разные виды покрытий. Достаточно просто ознакомиться с принципом работы и обустройства подобных систем отопления, а также с основными их разновидностями.

Монтаж стержневого тёплого пола

Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.

Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.

При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запостись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовительные работы

Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.

После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.

Установка системы

Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

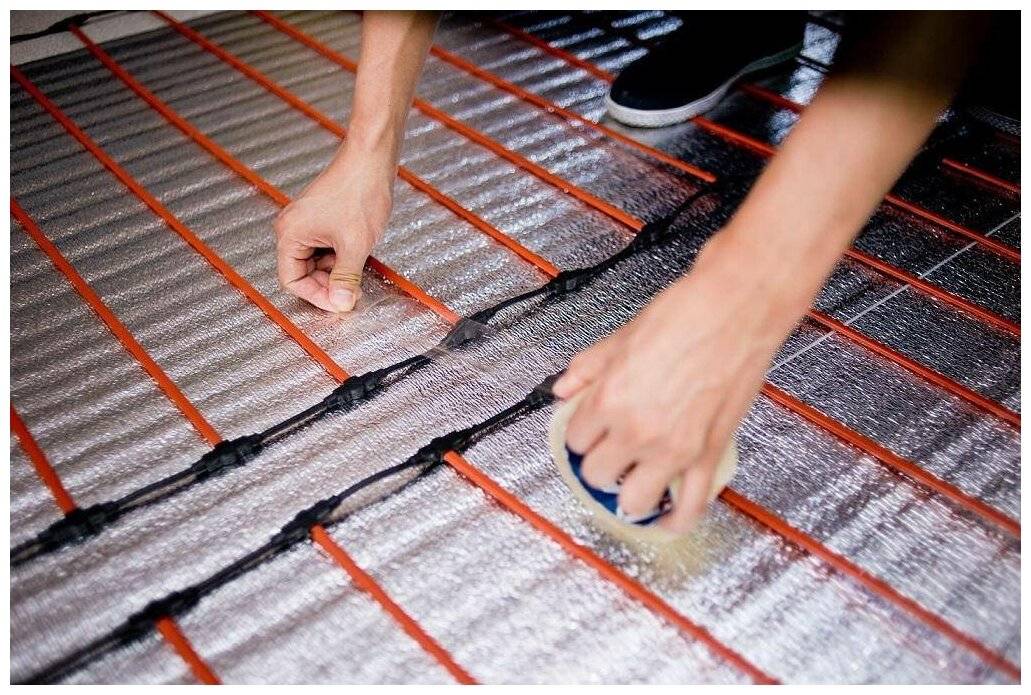

Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.

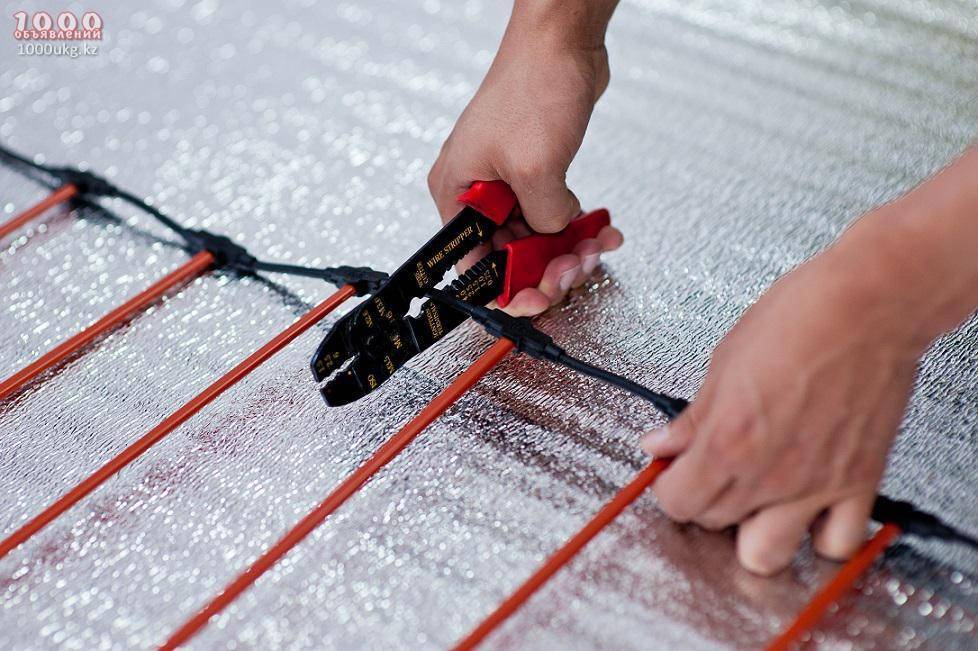

2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

• Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.
• Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.

На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

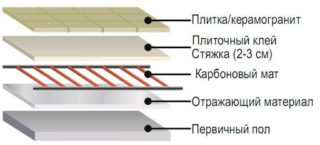

Финишное покрытием

Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.

Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.

Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.

Структура и характеристики стержневого пола

Такой вид пола состоит из большого количества стержней, которые параллельно подключаются при помощи гибкого провода. Стержни состоят из карбона, серебра и меди. При попадании тока на карбон происходит интенсивное выделение тепла.

Но использование терморегулятора все равно необходимо. Он поможет регулировать мощность пола и при этом экономить на отоплении, а саморегулирование предотвратит возможный перегрев и тем самым продлит срок эксплуатации поверхности. Технические характеристики стержневого пола, представленного конкретным производителем, можно увидеть в следующей таблице.

Подключение пленочной системы теплого пола

Подключать такую систему целесообразнее всего в тех ситуациях, когда в роли финишного напольного покрытия используется ламинат. Теплый пол готов к эксплуатации практически сразу же после завершения подключения. Монтаж подобной пленочной системы гораздо более прост, если сравнивать с кабельными аналогами.

Подключение пленочной системы теплого пола

Набор для подключения такого рода системы включает в себя следующие компоненты:

• нагревательную пленку;
• гидроизоляционный материал;
• провода для соединения;
• подкладочный материал;
• терморегулятор.

До начала работы нужно купить дополнительные приспособления, а именно:

• пароизоляционный материал. Подойдет простая полиэтиленовая пленка;
• прозрачный скотч.

После подготовки всех требуемых элементов можно приступать к укладке и подключению системы. Работа выполняется в несколько этапов. Чтобы было понятнее, можете ориентироваться на приложенную ниже схему.

После подготовки всех требуемых элементов можно приступать к укладке и подключению системы

пленочный теплый пол

Тщательно очистите и при необходимости выровняйте поверхность пола.

Определите вариант укладки нагревательной пленки. Полиэтилен должен быть расположен параллельно по отношению к ней. Если у пола есть стационарный слой теплоизоляции, полиэтилен необходимо укладывать прямо под нагревательным элементом пола с подогревом. В случае же если функции теплозащиты выполняет природная пробка, влагоизоляционный материал нужно размещать под утеплителем, т.е. внизу.

При выборе направления укладки нужно, прежде всего, ориентироваться на площадь помещения. Все следует сделать так, чтобы пленка не пересекалась внахлест

Одновременно с этим важно добиться того, чтобы необогреваемым оставалось минимальное пространство

Нарежьте нагревательную пленку на полоски подходящей длины по линии разреза и приступайте к подготовке подключения.

В некоторых участках пола следует подготовить углубления. Они должны располагаться в местах будущего размещения электросоединений и кабеля нагревательной пленки. В данных местах отмечается некоторое увеличение толщины конструкции, именно поэтому и появляется необходимость в создании углублений. Крайне нежелательно, чтобы электрические контакты подвергались давлению и прочим негативным воздействиям. Далее надо подготовить выемки для всех подводящих проводов, после чего можно приступать к настилу пленки.

Рассматриваемая пленка фиксируется с помощью простой клейкой ленты. Сначала выполняется настил греющего элемента по площади поверхности, после чего начинается этап электрического подключения.

Для начала выполните визуальный осмотр. Изучите все соединения, нахлесты, стыки и пр. Подключите систему к электросети и убедитесь в работоспособности «теплого пола» – полосы должны начать нагреваться.

Гидроизоляция системы выполняется при помощи полиэтиленовой пленки. Она размещается внахлест теплого пола. Это позволяет продлить срок службы влагоизоляции. После завершения монтажа влагоизоляции можно укладывать ламинат или другое выбранное финишное покрытие.

В результате получится конструкция, показанная на рисунке.

Устройство теплого пола

Преимущества и недостатки

Недостатков у карбонового стержневого пола немного, но все же они есть. Один из самых главных и неприятных для потребителя – отгорание стержней. Это случается через год–полтора после установки матов и оставляет на полу неприятные холодные секции. Поскольку маты подключаются к системе параллельно, то при выходе из строя одного, остальные продолжают работать. Но наличие клеевой стяжки усложняет ремонт. Это второй большой недостаток системы.

Впрочем, отгорание стержней связано, скорее всего, с некачественным и дешевым аналогом. Очевидно, поступающие на рынок более дешевые версии карбонового пола и сделали такие отзывы массовыми, так как оригинал от производителя служит долго и надежно, но стоит немало. Это его третий и последний недостаток.

Тёплые инфракрасные полы стержневого типа обладают множеством плюсов, и это не случайно, ведь при их разработке были учтены все недочёты других отопительных устройств, хотя минусы всё же присутствуют.

Смотрите видео

Основные преимущества стержневых полов, они:

• пожаробезопасность — не перегреваются, и способны выдерживать температуру до 60 градусов;
• влагостойкость — можно устанавливать в ванне или на лоджиях;
• экологичны — все компоненты, входящие в состав конструкции, изготовлены их экологически чистого материала;
• совместимость с различным половым покрытием — можно сочетать с плиткой, линолеумом, ламинатом;
• экономичны в плане потребления энергоресурсов — мощность карбоновых устройств 87 Ватт на 1 метр погонный, что даёт экономию энергии до 30%;
• обладают саморегулирующимися свойствами — это позволяет устанавливать нужный температурный режим;
• несложность монтажа — справится даже не профессионал;
• безопасность — не влияют на здоровье человека, так как отсутствует электромагнитное излучение;
• имеют небольшой вес — создают малую нагрузку на перекрытия;
• не подвержены коррозии.

Кроме того, инфракрасные карбоновые полы пригодны для установки в помещениях со сложной планировкой и под тяжёлой мебелью.

Минусы

Недостатки стержневых конструкций:

• прежде чем устанавливать карбоновые полы, необходимо демонтировать бетонное основание;
• запрещена фольгированная подложка, так как под воздействием щёлочи происходит разрушение алюминия, а это приведёт к сбою в работе;
• короткий срок службы — около 10 лет;
• высокая цена, в сравнении с другими греющими полами;
• сложность проведения ремонтных работ, так как установка осуществляется в стяжку или на клей.

Как видите, отрицательные стороны у карбоновых полов есть, и их стоит учитывать при выборе модели и её монтаже.

Широкое применение пленочного и стержневого карбонового отопительного оборудования обусловлено множеством преимущественных сторон. К основным достоинствам установки таких систем можно отнести:

• имеют небольшой вес устройства, что позволяет применять его для любых перекрытий;
• обеспечивают быстрый и равномерный прогрев всей поверхности пола;
• возможность установки для любых финишных покрытий;
• не выделяют вредных веществ, включая электромагнитные излучения;
• обладают защитой от перегрева и возгорания;
• конструкция системы позволяет проводить укладку в помещениях с различной планировкой
• возможность установки в комнатах с высоким уровнем влажности;
• в процессе работы расходуется небольшое количество электрической энергии.

Карбоновые инфракрасные теплые полы отличаются надежностью и длительным эксплуатационным сроком. Система е боится пониженного температурного режима и при отключении не меняет своих технических показателей.

К недостаткам использования электрического отопительного устройства такого типа часто относят сравнительно высокую стоимость оборудования

Если брать во внимание стержневые системы, то часто отталкивает необходимость установки в половую стяжку. Пленочные же устройства имеют невысокую защиту от механического воздействия. Но наряду с достоинствами такие недостатки совершенно незначительные

Но наряду с достоинствами такие недостатки совершенно незначительные.

Характерные особенности

Средние показатели потребления (расхода) электроэнергии для инфракрасного теплого пола:

• Необходимое напряжение – 220-240 В.
• В сутки потребляется от 25 до 60 Вт/м в час.

Расход зависит от типа обогрева помещения и его теплоизоляции.

Пиковая мощность инфракрасного теплого пола на 1 м² термопленки – 210 Вт/м².

Если систему оборудовать терморегулятором, то среднее потребление электроэнергии – 30 Ватт/м².

Инфракрасная пленка для теплого пола нагревается до 60°C, при этом на поверхности температура будет не выше 35°C. Кстати, плавиться пленка может только при температуре 120 градусов Цельсия.

Рассчитывая во сколько же обойдется обогрев комнаты, нужно учитывать много факторов. Много зависит от типа напольного покрытия: у материалов разная плотность, значит нагреваться и остывать они тоже будут по-разному.

Пример расчета

• Площадь пленки 15 м² (20 м² площадь комнаты).
• Установочная мощность 200 Ватт/м². Электроэнергии на 1 м² расходится от 30 до 50 Ватт/ч, при этом пол 35-40°C, а воздух 20-22°C (напольное покрытие – ламинат).
• Расход электроэнергии: 15 м² х 30 Ватт= 450 Ватт.

То есть, обогрев комнаты в 20 м² обойдется в 0,45 кВт в час!

В работе системы есть два периода:

1. Период активной работы, когда система нагревает помещение.
2. Период пассивной работы – режим ожидания. Этот период длится пока помещение не охладится до заданной температуры на терморегуляторе. Хорошим считается соотношения «рабочего» периода к «периоду ожидания», как 1/5, нормальным как 1/3. Обычно термопленка работает в сутки 5-7 часов.

Где уместным будет пленочный пол

Инфракрасный пол можно применять для дополнительного и основного обогрева офисных и производственных помещений.

Инфракрасный теплый пол может быть уместным в любом жилом помещении квартиры: детской, гостиной, ванной комнате.

Такую систему обогрева применяют и в хозяйственных помещениях, например, для содержания молодняка птиц или домашних животных.

Можно применить и для обогрева зимой дорожек к дому или ступенек крыльца, чтобы на них не образовывался лед.

Подойдет также для обогрева теплицы, оранжереи, зимнего сада и гаража. Пленку используют на открытых площадках ресторанов и кафе. Некоторые производители, рекламируя свою продукцию, заявляют, что такой пленкой можно утеплить даже салон автомобиля.

Пленочный пол можно уложить под разные напольные покрытия. При этом, эффективность и надежность такого обогрева значительно превосходит традиционные системы подогрева полов.

При монтаже пленочной системы дополнительная цементная стяжка не нужна. Для ее укладки не нужны трудоемкие капитальные работы. Монтаж, например, 20 м² займет всего пару часов.

Толщина пленки – около 0,5 мм. Поверхность пола нагревается за считанные минуты, это сокращает затраты на электричество.

Плюсы и минусы

Такая система обогрева благоприятна для человека:

• ионизирует воздух, не сушит его,
• она пожаробезопасна,
• не токсична,
• работает абсолютно бесшумно,
• практически не создает электромагнитного поля.

Производители гарантируют срок службы при правильном монтаже – до 20 лет.

Минусом инфракрасного теплого пола может быть для многих довольно высокая цена .

Какова стоимость инфракрасного теплого пола?

В продаже представлены полотна разной ширины, это может быть – 0,5 м, 0,8 м и 1 м. Цены на инфракрасный пленочный теплый пол начинаются от 500 руб./кв.м. При покупке можно приобрести только необходимое количество метров пленки.

Производитель	Ширина	Мощность	Цена за погонный метр
Q-TERM	0,5	220 Вт/м?	350р
Heat Plus NEW	1 м	220 Вт/м?	1600 р.
Теплофф МП 50	0,5 м	180 Вт/м?	от 1000 р.

Некоторые компании предлагают комплекты, в которые входит пленка и все необходимые для монтажа составляющие. Приобретать комплект удобнее в том случае, когда пленки в нем достаточно для вашего помещения.

Теплый пол с инфракрасным излучением на российском рынке еще новинка. Поэтому понятны интерес, настороженность и опасения потребителей. Привлекают качественные характеристики такого пола и возможность сэкономить на энергопотреблении.

Но многих отталкивает высокая цена. Пытаясь сэкономить, потребители приобретают не совсем качественную продукцию, покупают не спрашивая сертификатов, делают монтаж системы своими силами. В результате – не оправдавшиеся надежды и плохие отзывы.

Приобретая пленку у официальных дилеров, клиент получает гарантию на продукцию и может воспользоваться услугой монтажа системы. На монтаж уважающая себя компания также дает гарантию.

Возможно со временем все опасения потребителей по поводу использования инфракрасных полов будут развеяны, экономичная целесообразность станет явной и полы с ИК излучением достойно заменят другие способы обогрева помещений.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т

д

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.
