Котел Карборобот – цена, характеристики

Системы подачи топлива

К хранилищу должен быть доступ снаружи. Это облегчает восполнение запасов. Бункер располагается поблизости. Он бывает:

1. В виде конуса. Имеет суженное наклонное основание, под которым находится шнек, отправляющий сырье в камеру сгорания.
2. Оборудованный ворошителем. Механизм располагается непосредственно в бункерном отсеке. Его лопасти вращают деревянные элементы. Они попадают в шнек.

Загрузка топочной камеры организована следующим образом. Когда необходима дозаправка, открывается специальный барабан и включается транспортерный механизм. Это является мерой безопасности от случайного возгорания.

Все плюсы и минусы шахтных котлов

Котел Холмова — минусы:

• – из-за бешеной популярности агрегата начали появляться подделки;

• – в отличие от других твердотопливных котлов, творение Холмова тяжело чистить от сажи;

• – на малых оборотах появляется конденсат;

Плюсы шахтных котлов:

• – котел работает на всех видах топлива: опилки, дрова, пеллеты, уголь, брикеты и т. п.;

• – устройство не зависит от электроэнергии, так как работает от регулятора тяги;

• – безопасность — в конструкции изделия предусмотрены компенсаторы расширения;

• – в отличие от других котлов подобного типа, в этом предусмотрена дозагрузка топливом во время работы;

• – хоть и отсек для заправки небольшой, но процесс горения довольно долгий благодаря двум камерам.

Достоинства и недостатки

Достоинства:

• высокий уровень экологической безопасности;
• повышенные возможности теплоотдачи, который составляют до 90 процентов произведённой тепловой энергии;
• оборудование легко монтировать и обслуживать;
• для растопки можно применять различные виды твердого топлива, в том числе и недорогие;
• устройство возможно использовать как для отопления, так и для горячего водоснабжения;
• компактные размеры котла;
• нет необходимости в постоянной и частой загрузке сырья для поддержания горения;
• оборудование может работать в автономном режиме без постоянного присутствия человека.

Недостатки:

сырье, используемое для растопки в котлов длительного горения, должно соответствовать определенным требованиям качества и влажности;
важно неукоснительное следование правилам техники безопасности на любой стадии работ, будь то транспортировка и хранение горючего, его сжигание, утилизация отходов работы котла;
значительный уровень трудозатрат при загрузке сырья в неавтоматизированных котлах;
высокий уровень стоимости подобного агрегата в сравнении с обычными котлами;
автоматизированное оборудование зависит от постоянного доступа к электросети;
для хранения растопочных материалов нужно иметь достаточную свободную площадь.

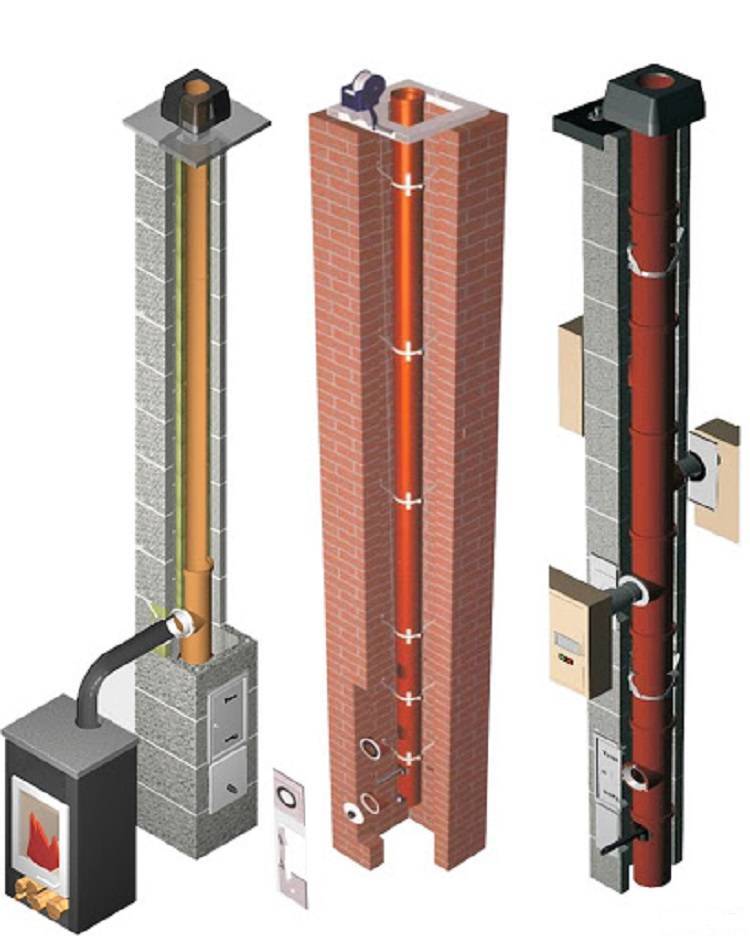

Какой дымоход лучше установить

Выхлоп угольного котла характеризуется:

• высокой температурой — 650 ˚С против 300 ˚С у древесины;
• большим количеством серы и других элементов, образующих при конденсации влаги едкую смесь кислот.

В таких условиях к дымоходу предъявляются особые требования. В случае применения конструкции типа «сэндвич» внутренняя (рабочая) часть должна быть выполнена из жаропрочной и кислотостойкой стали. Аналогичными свойствами обладают керамические дымоходы. Кирпичные необходимо загильзовать.

Сечение дымоотводящего канала подбирается в соответствии с номинальной мощностью теплогенератора. Производитель приводит его в инструкции. Можно ориентироваться на дымоотводящий патрубок: по диаметру канал должен быть таким же либо превосходить его.

Комбинированные котлы: дрова и электричество

Комбинированные котлы, работающие на твердом топливе, в частности на дровах, и на электричестве, имеют обозначение «ТЭ». Их конструкция совершенно отличается от других видов.

Здесь всего лишь одна топочная камера, которая предназначается для сжигания дров. Отопительный бак с водой расположен над топкой.

Обязательная часть конструкции – это дымоход, который проходит сквозь водяной бак от топки.

Иногда для повышения КПД котла в конструкцию добавляется тепловая камера, которая расположена над баком.

Именно от нее отходит дымоход, а сквозь бак проводятся несколько труб, по которым движутся продукты сгорания, обогревая воду.

Для работы на электричестве котел снабжен системой электрических нагревателей (), которые установлены прямо в отопительный бак. В зависимости от мощности котла количество ТЭНов может быть различной.

Буржуй-К Модерн-12

Правильная эксплуатация Буржуй-К Модерн-12 позволит достичь максимального КПД, который может держаться в диапазоне от 82 до 92%. Среднее время горения составляет от 8-10 часов, что является одним из самых высоких показателей среди твердотопливного оборудования.

Буржуй-К Модерн-12

Рассмотрим технические характеристики прибора:

• Габариты – 1070х400х780 мм
• Вес – 220 к
• Теплообменник – стальной монотермический
• Максимальное давление в системе – 4,5 бар
• Максимальная температура теплоносителя – 95°С
• Антифриз не рекомендуется
• Камера сгорания – открытая

Котел энергонезависим, с высокой эффективностью при минимальном потреблении топлива. Производитель гарантирует полное сгорание топлива с небольшим образованием сажи и золы. Камера сжигания облицована шамотным кирпичом, прибор имеет две камеры сгорания, может топиться не только углем, но и другими видами твердого топлива.

Средняя стоимость устройства составляет 74000 рублей.

Кому подойдет котел Холмова?

Перечитав все достоинства и недостатки котла Холмова, можно с уверенностью сказать: этот аппарат рекомендуется всем жилым помещениям, в которых должно быть тепло. Да, ему нужно участие человека, но он и экономичнее остальных твердотопливных котлов.

При покупке изделия учтите следующие нюансы: изделие должно быть изготовлено из качественных материалов, толщина металла — не менее 4 мм. Также, чтобы избежать таких неприятностей, как конденсат, необходимо правильно подобрать дымоход к оборудованию.

В teplofocus.com.ua можно подробнее узнать о характеристиках шахтного котла, а также проконсультироваться насчет установки и обслуживания.

Схема с твердотопливным котлом и теплоаккумулятором

В этой схеме ТА является промежуточным звеном между котельным и отопительным контуром. Теплоноситель нагревается в твердотопливном котле, проходит группу безопасности, которая стоит сразу на подаче. Предусматривается защита от низкотемпературной коррозии: циркуляционный насос будет прокачивать теплоноситель по замкнутому контуру через байпас, пока его температура на подаче в котел не достигнет 65 °C.

Если температура воды на входе в котел будет ниже 65 °C, то на стенках труб, проходящих внутри котла, начнет выступать конденсат. Это приведет к усиленной коррозии, и устройство быстро выйдет из строя.

После этого клапан на байпасе перекрывается и теплоноситель начинает греть воду в накопительном баке. После выгорания топлива котельный контур перекрывается. Начинается забор теплоносителя в отопительный контур из верхней части бака. Его температура регулируется термостатическим трехходовым клапаном, который разбавляет горячую воду холодной из обратки. Пройдя все радиаторы отопления, вода возвращается в нижнюю часть теплоаккумулятора. Система является замкнутой, перемещение среды осуществляется с помощью циркуляционных насосов.

Частые вопросы

Как правильно в этой системе расположить насос: горизонтально или вертикально?

Вал циркуляционного насоса должен располагаться горизонтально. Если изменить это положение на противоположное, то насос будет периодически перегреваться и в скором времени выйдет из строя.

Можно ли в коллекторную систему подсоединить теплый пол?

Можно, такая система укладывается по всем требования, после чего подкидывается на выделенные патрубки гребенки. Главное условие – чтобы отдельные контуры не сообщались между собой.

Можно ли сделать гребенку своими руками?

Можно, для этого нужно воспользоваться нужным материалом и инструментом, предварительно рассчитав количество патрубков. Это уместно только в том случае, если есть навык в пользовании сварочным аппаратом. Лучше всего приобретать гребенки от производителя, отдавая предпочтение нержавейке.

В завершении стоит отметить, что коллекторная система отопления отлично проявляет себя на больших отапливаемых площадях и идеально подходит для частного дома. В квартире параллельное подключение обычно не используют ввиду небольшой продолжительности циркуляционного круга.

Для квартиры лучше подходит последовательная установка радиаторов. Коллекторная система позволяет регулировать температуру в отдельных помещениях, а при необходимости ремонта можно легко отключить нужный элемент, при этом в других комнатах отопление отключать не придется.

Пеллетные и твердотопливные отопительные котлы

Пеллетные котлы используют в качестве топлива специальные гранулы, пеллеты, сделанные из древесных отходов. Пеллетные отопительные котлы могут длительное время работать автономно, благодаря наличию системы автоматической подачи топлива в топку — достаточно своевременно загружать топливо в специальный бункер один раз в 3-5 дней и раз в месяц удалять золу. Установка внешнего бункера для гранул поможет увеличить время автономной работы пеллетного котла, а наиболее совершенные модели оснащены дистанционным управлением.

КПД пеллетных котлов лежит в пределах 86-93% в зависимости от модели и качества гранул, а сроку службы составляет около 20 лет.

Высокая цена — существенный недостаток пеллетных котлов, который дополняется необходимостью оборудованя сухого помещения котельной, чтобы пеллеты не разбухали от влаги. К тому же, пеллетным котлам требуется электричество для нормальной работы — оно нужно для систем автоматики и дымоудаления.

Твёрдотопливые котлы используют для отопления жилых домов в случае если другие виды топлива слишком дороги, а установка пеллетного котла экономически невыгодна. Котлы могут работать на любом твердом топливе: уголь, кокс, опилки, дрова, брикиты и вообще на всем что горит, но мало дымит.

Твердотопливные котлы бывают пиролизные и классические. Классические работают просто за счет прямого сжигания топлива, а пиролизные котлы работают за счет пиролиза, преобразования твердого топлива в горючий газ при высоких температурах.

Чаще всего твердотопливные котлы устанавливают в специально оборудованных котельных, ведь для котла потребуется дымоход с хорошей тягой, много места для топлива, а также вентиляция для удаления пыли. Известно, что твердое топливо сильно пылит.

Конечно, твердотопливные котлы надо загружать топливом раз в 5-6 часов (пиролизные 2 раза в сутки), но за неимением других видов топлива приходится идти на жертвы.

Принцип работы

Принцип работы жаротрубного котла заключается в передаче тепловой энергии от горящего топлива теплоносителю. Процесс парообразования происходит при температуре 115˚С и давлении 0,7 кгс/кв.см.
Топливо сжигается в топочной камере, которая охлаждается водой, кроме фронтальной стороны. При нагреве воды происходит парообразование, пар аккумулируется в приспособленном резевруаре, подключённой к системе отопления. Отработанные газы удаляются через пучок труб.

Источник фото: pudeb.com

Топливо для котлов может быть разнообразным: жидкое, твёрдое и газообразное.
Оборудование представляет собой газотрубные установки с жаровыми трубами, в которых циркулирует горящее топливо.
На жаровых трубах имеется газовая горелка низкого давления и принудительный наддув. Жаровая труба это своеобразная камера сгорания, внутри которой происходит сжигание подаваемого топлива.

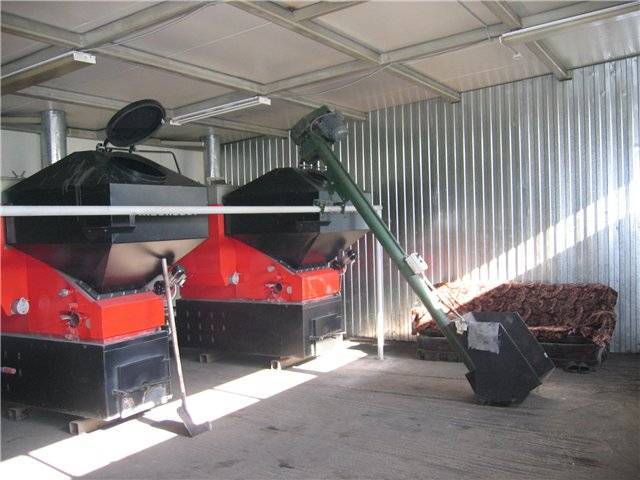

Особенности котлов с автоматической подачей

Элементы котельной установки, отвечающие непосредственно за сжигание топлива и передачу тепла в систему отопления дома, не имеют значительных отличий от обычных твердотопливных устройств.

Основное эксплуатационное преимущество приборов с автоматической подачей обеспечивается наличием в их конструкции трех базовых составляющих:

• топливного бункера для единоразовой загрузки больших объемов горючих материалов;
• шнекового конвейера для регулярной передачи топлива в камеру сжигания;
• сложной автоматики, отвечающей за работу всей системы.

Перечисленные элементы конструкции обеспечивают возможность длительного горения без дополнительного обслуживания котельной установки. Для работы такого оборудования участие человека требуется не более 1 раза в 1–2 недели, а иногда и реже.

Автоматика также регулирует количество подаваемого топлива, которое зависит от текущей температуры теплоносителя и установленной в настройках. Когда бункер практически пуст, система уведомляет о необходимости его заполнить.

Во многих моделях также реализована возможность автоматического удаления продуктов сгорания. То есть весь процесс от розжига до очистки в таких агрегатах осуществляется без участия человека.

Жидкотопливный котёл

Если доступа к газу нет, то обратите внимание на котлы, работающие на жидком топливе (мазут, солярка, керосин, дизельное топливо, отработанное масло). Недостатком таких котлов принято считать неприятный запах выбросов, но у качественных современных моделей такой проблемы нет

Неприятным моментом здесь будут большие текущие расходы: дороже только электричество. Если вы хотите, чтобы оборудование служило много лет, – предъявляйте высокие требования к качеству топлива. Полезно использовать специальные фильтры для дизельного топлива. Кроме того, котёл на жидком топливе требует большего ухода, чем газовый, так как на его стенках оседает зола и сажа. При определенном слое сажи котёл начинает расходовать больше сырья, а тепла отдавать меньше. Техобслуживание такого оборудования требуется постоянно, а стоит недешёво.

Выбирая котёл на жидком топливе, решите где это топливо хранить и подумайте о пожарной безопасности. От резервуара для хранения может исходить неприятный запах, если он находится в помещении котельной – необходимо организовать принудительную вентиляцию. Можно закопать бак в землю – это дополнительные затраты, зато большие размеры хранилища позволят реже пополнять запасы.

Но есть у такого котла и свои достоинства: безопасность и, как следствие, отсутствие необходимости согласования его установки (по сравнению с газовым), большая автоматизация (по сравнению с твердотопливным).

Устройство жаротрубного котла

Простой принцип работы определяет конструктив. Форма корпуса может быть разнообразной, но наиболее часто встречается форма цилиндра. С одной стороны располагается камера сгорания, а с обратной система дымоудаления. Горение поддерживается принудительным дутьевым устройством.

Над топкой находятся теплообменники, которые контактируют с дымоотводящим каналом. Для повышенной эффективности нагрева теплообменник изготавливают из труб небольшого сечения.
Наиболее распространенный трёхходовые жаротрубные котлы. Его главное отличие от обычной конструкции это наличие трёх дымоотводящих каналов.

Первым каналом считается топка, а два других находятся выше один над другим. Вентилятор обеспечивает необходимую тягу, а также существует естественная тяга через колосники и вентиляционные отверстия.

Помимо указанных частей установки оснащаются следующими узлами для улучшения их характеристик:

• каналы воздухоотвода;
• манометр для пара;
• термометр для теплоносителя;
• управляющий блок;
• контроллеры давления;
• аварийная защита.

Расчёта расхода дров котлом длительного горения

Чтобы вычислить расход дров в твердотопливном котле длительного горения на сутки, пользуются следующей формулой.

V = 24Q / (q х 0.01КПД)

V – означает объём дров, необходимый на 1 час, м³; Q – необходимая мощность для отопления, кВт; q – тепловая отдача определённой породы древесины с конкретной степенью влажности, кВт/м³;КПД – это эффективность котла, в %.

Допустим, вы приобретаете пиролизный котёл на твёрдом топливе с теплоотдачей в 75 %. Загружаете поленья из сухой сосны. Подсчёт будет выглядеть следующим образом.

V = 24 х 5 / (2166 х 0.01 х 75) = 0,074 м³.

Пробы провести правильный расчёт расхода топлива в пиролизном котле, требуется помнить про нюансы его работы. Коэффициент полезного действия 75-80 % отображают в формуле, если дрова имеют влажность максимум 25 %. В случае, если показатель больше, то эффективность котла понижается до 70 %.

Расход дров в твердотопливном котле длительного горения на месяц делается следующим образом:

0,074 х 30 = 2,22 м³

Однако это не конечный результат, так как в формуле задействован показатель теплоты сгорания для «чистого» м³, а по настоящему дрова в поленнице занимают больше места из-за плотности укладки. Чтобы верно осуществить расчёт дров в кубах, требуется узнать количество складометров.

Провести эти вычисления поможет ГОСТ 3242-88, где указан норматив. В связи с ним сложенные дрова необходимо обмерять, высчитывать складометры, а затем их переводить в плотные метры, м³. перевод производится через умножение объёма поленницы на значение полнодревесности.

Коэффициенты полнодревесности для перевода складочной меры вплотную

Длина, м	Хвойные породы	Лиственные породы
Круглые	Расколотые	Смесь расколотых и круглых	Круглые	Расколотые	Смесь расколотых и круглых
Тонкие	Средние	Тонкие	Средние
0,25 0,33 0,50 0,75 1,00 1,25 1,50 2,00 2,50 3,00	0,79 0,77 0,74 0,71 0,69 0,67 0,66 0,64 0,62 0,61	0,81 0,79 0,76 0,74 0,72 0,71 0,703 0,68 0,67 0,65	0,77 0,75 0,73 0,71 0,70 0,69 0,68 0,66 0,64 0,63	0,77 0,75 0,73 0,72 0,70 0,69 0,68 0,67 0,66 0,65	0,75 0,72 0,69 0,65 0,63 0,61 0,60 0,58 0,56 0,55	0,80 0,78 0,75 0,72 0,70 0,68 0,67 0,65 0,63 0,62	0,76 0,74 0,71 0,69 0,68 0,67 0,65 0,63 0,62 0,60	0,76 0,74 0,71 0,69 0,68 0,67 0,66 0,65 0,64 0,63

Так как в нашем случае стоит обратная задача, то вычисленный выше топливный объём требуется делить на один из коэффициентов, который соответствует настоящим условиям.

Допустим, взять колотые дрова длиной 0,5 м. Для хвойных пород необходимо брать показатель 0,73. В конце вычисляем реальный расход твёрдого топлива из сухой сосны за месяц для жилища площадью 100 м²:

2,22 м³ / 0,73 = 3,04 м³

https://youtube.com/watch?v=lmSAbJsWmpQ

Подбор теплоаккумулятора

Остальные критерии выбора емкости не столь важны и в основном касаются разных опций. Одна из них – встроенный змеевик, нагревающий воду для хозяйственных нужд. Может оказаться полезной, если нет других средств подогрева, но для больших расходов в сети ГВС этот способ точно не подойдет. Кроме того, теплообменник отнимет часть «заряда» теплоаккумулятора, уменьшив время автономной работы отопления.

Полезная опция – встроенный в верхнюю часть бака ТЭН, способный поддерживать температуру теплоносителя на определенном уровне. Благодаря электрическому подогреву система не разморозится в случае аварии и даже сможет обогревать дом какое-то время после того, как аккумулятор «разрядился», а котел еще не запущен.

Второй змеевик для подключения гелиосистемы полезен лишь в южных регионах, где солнечная активность позволит загрузить теплоаккумулятор

А вот на что стоит обратить внимание при подборе, так это рабочее давление резервуара. Надо учитывать, что большинство твердотопливных котлов рассчитано на давление в рубашке до 3 Бар, значит, и буферная емкость должна спокойно выдерживать столько же

Какой дымоход лучше установить

Выхлоп угольного котла характеризуется:

• высокой температурой — 650 ˚С против 300 ˚С у древесины;
• большим количеством серы и других элементов, образующих при конденсации влаги едкую смесь кислот.

В таких условиях к дымоходу предъявляются особые требования. В случае применения конструкции типа «сэндвич» внутренняя (рабочая) часть должна быть выполнена из жаропрочной и кислотостойкой стали. Аналогичными свойствами обладают керамические дымоходы. Кирпичные необходимо загильзовать.

Сечение дымоотводящего канала подбирается в соответствии с номинальной мощностью теплогенератора. Производитель приводит его в инструкции. Можно ориентироваться на дымоотводящий патрубок: по диаметру канал должен быть таким же либо превосходить его.

Несколько общих советов по выбору котельного оборудования

Для изготовления используются чугун или сталь. Чугун более долговечен, но чувствителен к перепадам температур и механическим повреждениям. Модели из стали лишены этих недостатков, их вес и занимаемая площадь меньше, установка проще, однако срок службы раза в два короче. В среднем, КПД чугунного котла ниже стального.

Котёл на любом виде топлива может быть одноконтурным (только для отопления) и двухконтурным (для отопления и горячего водоснабжения). Кроме того, можно подключить к одноконтурному котлу бойлер для нагрева воды.  При выборе ориентируйтесь на ваши потребности. Двухконтурные котлы на твёрдом топливе не имеют возможности регулировки температуры воды.

Хороший и правильно подобранный для нужд отопления котёл прослужит долгие годы, однако, не лишним будет заранее узнать о сервисном обслуживании оборудования, которое вы выбрали. Насколько оно доступно: по ценам, наличию специалистов, запасных частей, сервисных центров в вашем регионе.  Это информация сыграет не последнюю роль в выборе производителя и продавца.

Перебои в подаче топлива для системы отопления будут проблемой нормальной эксплуатации котельного оборудования. Уточните заранее насколько выбранный вариант чувствителен к перепадам давления газа и перебоям в электроснабжении.

Не полагайтесь на свои представления о наличии и качестве предполагаемого сырья – узнайте точную информацию: сколько стоит доставка, например, дизеля или дров; что говорят о поставщиках топлива в вашем регионе. Только подробно изучив вопрос, застрахуете себя от неприятных сюрпризов в будущем.

Правила эксплуатации

Для эффективной работы отопления важно правильно выбирать топливо, учитывая его плотность, влажность, фракцию, и придерживаться рекомендаций по хранению материалов. Необходимо регулярное техобслуживание оборудования, контроль его работы, соблюдение требований к теплоносителю (его коэффициенту жесткости, химическому составу)

Профилактика перегрева

Превышение допустимых значений температуры нагрева теплоносителя и котельного агрегата в течение длительного времени снижает эксплуатационные сроки котельной установки, увеличивает вероятность аварийной ситуации. Контроль параметра нужен для создания комфортных условий в доме, оптимизации расхода топлива. Перегрев предотвращают установкой клапанов безопасности, с помощью дополнительного встроенного теплообменника или аварийного контура.

Превышение температуры нагрева снижает эксплуатационные сроки котельной установки.

Вывод отработанных газов

Соблюдение правил отвода дыма — основное требование безопасной эксплуатации котла. Для этого выбирают трубу круглого сечения с ровной внутренней поверхностью из нержавеющей стали, асбеста.

Защита твердотопливного котла от перегрева

В твердотопливном котле горящее топливо, да и сам котел обладают довольно большой массой. Поэтому процесс тепловыделения в котле имеет большую инерцию. Горение топлива и нагрев воды в котле на твердом топливе нельзя мгновенно остановить, прекратив подачу топлива, как это делается в газовом котле.

Твердотопливные котлы, больше чем другие, склонны к перегреву теплоносителя – вскипанию воды, если пропал отбор тепла, например, при внезапном прекращении циркуляции воды в системе отопления, или тепла в котле выделяется больше, чем расходуется.

Кипение воды в котле ведет к росту температуры и давления в системе отопления со всеми серьезными последствиями – разрушению оборудования системы отопления, травматизму людей, повреждению имущества.

Современные закрытые системы отопления с твердотопливным котлом особенно склонны к перегреву, так как содержат сравнительно маленький объем теплоносителя.

В системах отопления обычно используются полимерные трубы, коллекторные узлы управления и распределения, различные краны, клапаны и другая арматура. Большинство элементов системы отопления очень чувствительны к перегреву теплоносителя и скачкам давления, вызванных кипением воды в системе.

Твердотопливный котел в системе отопления должен иметь защиту от перегрева теплоносителя.

Для защиты твердотопливного котла от перегрева в закрытой системе отопления, не имеющей соединения с атмосферой, необходимо выполнить два действия:

1. Перекрыть подачу воздуха для горения в топку котла, чтобы как можно быстрее снизить интенсивность горения топлива.
2. Обеспечить охлаждение теплоносителя на выходе из котла и не допустить повышения температуры воды до кипения. Охлаждение должно происходить до тех пор, пока выделение тепла не снизится до уровня, при котором кипение воды станет невозможным.

Рассмотрим, как выполнить защиту котла от перегрева, на примере схемы отопления, которая приведена ниже.

Схема подключения твердотопливного котла к закрытой системе отопления

Схема закрытой системы отопления с твердотопливным котлом.

1 — группа безопасности котла (предохранительный клапан, автоматический воздухоотводчик, манометр); 2 — бак с запасом воды для охлаждения теплоносителя при перегреве котла; 3 — поплавковый запорный клапан; 4 — термоклапан; 5 — группа подключения расширительного мембранного бака; 6 — узел циркуляции теплоносителя и защиты котла от низкотемпературной коррозии (с насосом и трехходовым клапаном); 7 — теплообменник защиты от перегрева.

Защита котла от перегрева работает следующим образом. При повышении температуры теплоносителя выше 95 градусов, термостат на котле закрывает заслонку подачи воздуха в камеру сгорания котла.

Термоклапан поз.4 открывает подачу холодной воды из бака поз.2 в теплообменник поз.7. Холодная вода, протекающая через теплообменник охлаждает теплоноситель на выходе из котла, не допуская кипения.

Запас воды в баке поз.2 необходим на случай отсутствия воды в водопроводе, например, при отключении электроэнергии. Часто в системе водоснабжения дома устанавливают общий накопительный бак. Тогда воду для охлаждения котла берут из этого бака.

Теплообменник для защиты котла от перегрева и охлаждения теплоносителя, поз.7 и термоклапан, поз.4 производители котлов обычно встраивают в корпус котла. Это стало стандартным оснащением котлов, предназначенных для закрытых систем отопления.

В системах отопления с твердотопливным котлом (за исключением систем с буферным баком ) нельзя устанавливать на отопительных приборах (радиаторах) термостатические клапаны и другие автоматические приборы, сокращающие отбор тепла. Автоматика может уменьшать потребления тепла в период интенсивного горения топлива в котле, а это может вызвать срабатывание защиты от перегрева.

Еще один способ защиты твердотопливного котла от перегрева описан в статье:

Читайте: Буферный бак — защита твердотопливного котла от перегрева .

Продолжение на следующей странице 2:

Водотрубные котлы

Аварийных ситуаций с эксплуатацией современных водотрубных котлов (рис. 2) гораздо меньше как раз из-за наличия огромного опыта их длительного применения в России.

Более того, интерес к их установке по сравнению с жаротрубными котлами неуклонно растёт (к проектированию, монтажу, эксплуатации и сервису мы уже привыкли, здесь особых нареканий нет).

В качестве обоснования этого интереса можно назвать следующие преимущества котлов водотрубной конструкции:

§ умеренное теплонапряжение в топке и большие скорости движения воды;

§ возможность работы напрямую на теплосеть;

§ более низкий удельный вес металла под давлением;

§ меньшие затраты на ремонт;

§ небольшой водяной объём, большая динамичность в наборе нагрузки;

§ повышенная эксплуатационная надёжность;

§ технико-экономические параметры (КПД, уровень автоматизации, подбор горелочных устройств, комплектность, блочность поставки, цена и другие показатели) практически не уступают котлам жаротрубной конструкции.

Рисунок 2. Водотрубный современный котёл российского производства.

Монтаж и настройка

Процесс установки автоматической системы управления включает:

1. Подключение нагнетательного вентилятора. Как правило, турбина размещается на самой нижней дверце котла, где находится заслонка. Но есть модели агрегатов, где его устанавливают на боковой стенке, либо в специальном месте на верхней части котла, все зависит от особенностей конструкции. Здесь все просто: снимается заслонка, а на ее место ставится вентилятор, для крепления используют четыре болта. В случае отсутствия отверстий для крепления, их нужно просверлить. Для вентиляторов с заслонкой, монтаж производится таким образом, чтобы при выключенном положении заслонка была закрыта.
2. Монтаж контроллера. Прежде всего, нужно определиться с местом, где будет устанавливаться прибор. Главное требование – он не должен нагреваться. На моделях, где отсутствует варочная плита, автоматика монтируется наверху. Если позволяет конструкция агрегата, можно установить блок на боковой стенке. Не стоит забывать о длине кабелей.
3. Подсоединение температурного датчика. Правильно установленный датчик температуры обеспечит нормальное функционирование всего блока управления. Если на модели нет специального места для датчика (параметры отверстия: диаметр 10 мм, а глубина 60 мм), то его можно закрепить на выходной металлической трубе. В качестве крепежного материала применяется хомут, он может идти в комплекте с прибором.
4. Подсоединение разъемов. Для этого, нужно разъем турбины соединить с разъемом блока управления. В завершение, необходимо подключить сетевой кабель прибора. Автоматика готова к выполнению своих функций.

Схемы и советы специалистов

Преимуществом коллекторной системы отопления также является и тот факт, что точных схем в подключении отдельных элементов к коллектору нет. Можно выбирать тот вариант, который больше всего подходит, а проектирование начинают с расчетов мощностей.

Тут важно учитывать такие нюансы:

• Рассчитать необходимое количество радиаторов для каждой отдельной комнаты. На каждые 20 квадратов площади достаточно 1 среднего радиатора, располагать который лучше под оконными проемами.
• Определить количество контуров – обычно эта цифра равна количеству отапливаемых помещений. От этого значения будет зависеть количество патрубков на гребенке.

• Выявить нужную мощность котла и подобрать подходящую модель – параметры мощности напрямую зависят от отапливаемой площади.
• Определить место расположения расширительного бака, объем которого должен составлять не менее 3% от общего объема теплоносителя.
• Выбрать подходящий циркуляционный насос и определить оптимальную мощность его работы.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Что касается монтажа насоса, то принципиальной разницы в этом нет, однако на практике установленный на обратке насос обладает большим КПД.

Что касается материалов, то специалисты рекомендуют отдавать предпочтение коллекторам из нержавеющей стали. У него и срок эксплуатации выше, и устойчивость перед перепадами давления больше, и температурные скачки не спровоцируют неполадки. К недостаткам материала относится его высокая стоимость.

Латунь является более бюджетным вариантом, сохраняя в себе отличные эксплуатационные качества. Срок службы такой гребенки ограничен, но на 10-15 лет вполне хватит.

Сейчас на рынке можно встретить огромное количество гребенок из полипропилена. Производители обещают прочность и надежность конструкции, а также простоту монтажа, что на практике не соответствует действительности. Срок эксплуатации едва ли доходит до 3-5 лет. Даже несмотря на низкую стоимость, такой вариант лучше исключить, так как потом придется потратится на замену гребенки и не один раз.
