Монтаж каркаса из профиля под гипсокартон

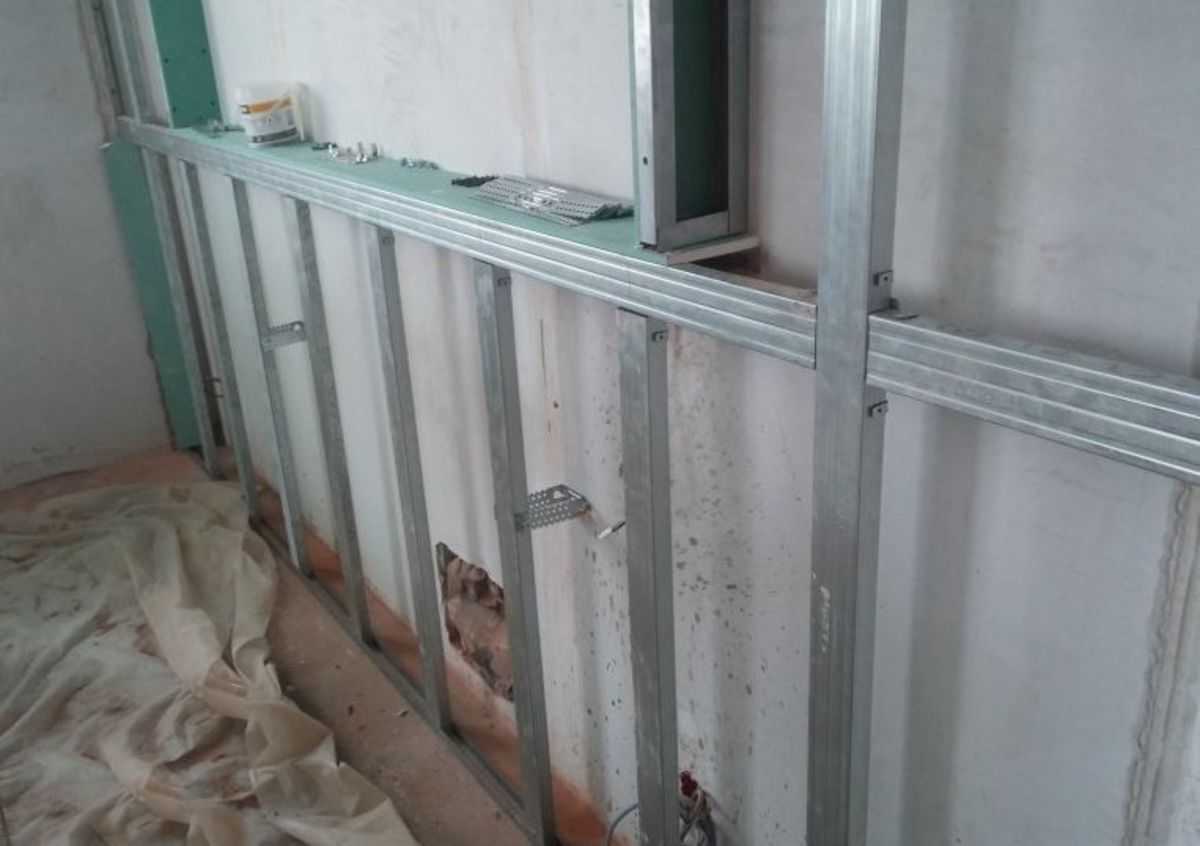

Подготовка стен и монтаж креплений под каркас

Во время изготовления каркаса для стен все направляющие необходимо выровнять в одной плоскости. Для этого используются специальные детали — подвесы, которые прикрепляются дюбелями к базовой поверхности. Чаще всего это груз на веревке, свисая он натягивает веревку и создает идеально ровную линию.

1. Фиксаторы устанавливают на профиле по длине через каждые 60-70 сантиметров, при этом их центр должен совпадать с центром направляющего. Закрепление элементов каркаса происходит при помощи двух саморезов.
2. Каркас для стен из гипсокартона нужно выполнять таким образом, чтоб планки находились по средине и в месте стыковки листа.
3. Ширина ГКЛ стандартная 1,2 метра, поэтому направляющие располагают через каждые 60 сантиметров в одной плоскости.

В данном случае боковые части и средину изделия будут прикручиваться к металлическому профилю при помощи саморезов. Как мы уже говорили, направляющие устанавливают в одной плоскости при помощи отвеса и строительного уровня или лазерного нивелира.

Планирование и расчет

Первый этап создания каркаса для отделки потолка гипсокартоном – планирование и расчет. Для этого вам понадобится несколько листов бумаги, линейка, угольник, ручки и карандаши. А для непосредственно замеров комнаты необходимы линейка и уровень (желательно лазерный, но гидравлический также пригоден). Чтобы впоследствии разделить потолок на зоны и распланировать его, потребуется маркер и отбивочная нить.

Шнуроотбойное приспособление для разметки стены (малярный шнур)

Шаг 1. Выполняется замер длины всех стен. Учтите, что даже в прямоугольной комнате противоположные стены могут иметь разную длину. На глаз это не так заметно, но при составлении плана каркаса имеет большое значение.

Шаг 2. Выполняется замер высоты от пола до потолка в каждом углу комнаты, посередине каждой стены и в центре помещения.

Цены на популярные модели шуруповертов

шуруповерт

Замер высоты потолка

Шаг 3. На основании данных, полученных на предыдущих этапах, находится угол с наименьшей высотой. В этом месте выполняется замер расстояния от потолочного перекрытия до горизонтальной плоскости, в которой будет находиться потолок из гипсокартона. Высота подвесного потолка рассчитывается в зависимости от двух факторов – общей высоты помещения и тех коммуникаций и объектов, что нужно разместить между гипсокартоном и бетонным перекрытием. Оптимальное значение – от 50 до 65 мм, этого достаточно для укладки проводки и монтажа точечных светильников.

Шаг 4. С помощью уровня, карандаша и нити по периметру комнаты наносится линия подвесного потолка, по которой будет осуществлен монтаж металлических профилей или деревянного бруса.

Отбивка малярной лентой

Шаг 5. Создается на бумаге схема помещения в определенном масштабе и с точными значениями полученной при замерах длины каждой стены.

Шаг 6. Наносятся места крепления направляющего профиля и крепежа. Последний должен располагаться с интервалом 25-40 см.

Шаг 7. На схему наносятся линии потолочных профилей. Для ячеистой схемы расстояние между ними должно составлять 60 см – половина длины стандартного листа гипсокартона. Для поперечной схемы расстояние составляет от 30 до 40 см

Важно помнить, что края двух смежных листов крепятся к одному и тому же профилю, а на чертеже все линии проходят по середине ПП. К этому моменту отнеситесь особо внимательно на следующих этапах.

Шаг 8. Схема дополняется точками расположения подвесов (через каждые 40-60 см) и точками, где монтировались светильники и элементы проводки.

Шаг 9. С бумажного листа схема переносится на предварительно подготовленный потолок с помощью рулетки и нити. Горизонтальная плоскость контролируется с помощью уровня.

Шаг 10. На основании плана рассчитывается необходимое количество профилей, соединителей и крепежа.

Схема отделки потолка гипсокартоном

Более точные размеры для различных типов потолка представлены в инструкциях ниже.

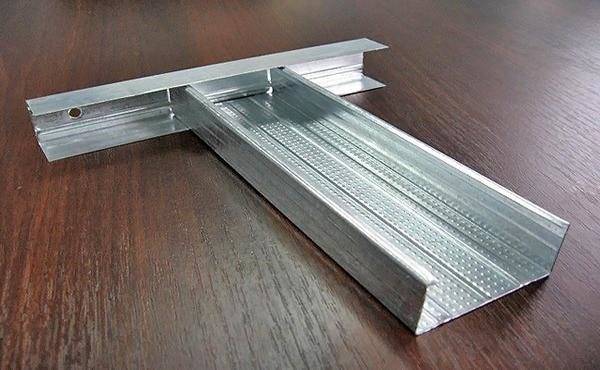

Разновидности металлопрофиля

Наименование материала имеет большое значение, он классифицируется по функциональности, размерам, изготовленному материалу. Величиной профиль берётся в зависимости от свойств возводимой конструкции.

• Основной профиль принадлежит маркировки ПС (стоечный профиль), ПП (потолочный профиль). Они используются там, где существует большая нагрузка, на них происходит крепление листов гипсокартона;
• Направляющий профиль маркируется ПН и служит горизонтальной планкой, предназначенной для вертикальных стоек. Этот профиль и будет основой каркаса для гипсокаронной конструкции;
• Стоечный профиль (ПС, CW) применяется, когда происходит монтаж вертикальных стоек каркаса для стен и перегородок, а также в роли перемычек к стойкам для усиления жёсткости каркаса. Этот вид очень востребован;
• Направляющий профиль (ПН, UW) пригоден при сооружении капитальных конструкций (пола, смежных стен, потолков, перегородок), края стоек вставляются именно в него;
• Потолочный профиль (ПП, CD) и потолочный направляющий (ПНП, UD) монтируются как обрешётка для потолка. Подойдут данные элементы при выравнивании сильно неровных стен;
• Потолочный и стоечный профили применяются только по назначению;
• Гибкий (арочный) профиль (ПП) предназначен для образования свода арок или при монтаже кромки у потолков;

Угловой профиль (ПУ) содержит оцинкованную перфорацию, используется для усиления наружных углов стен, окон, дверей.

Угловой перфорированный профиль для прочности углов гипсокартонной конструкции

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели

• В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
• Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
• Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
• Потом закрепляют стойки CW профиля у краёв направляющих;
• Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

фиксируют их саморезами

• Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
• При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
• Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

• Каркас монтируют, отступая в глубину 15 см.
• Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
• Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Монтаж ГКЛ на стены без обрешетки

Данное решение актуально, когда установка каркаса невозможна или не нужна. Чаще всего листы крепят на клей. Способов подобной отделки несколько и каждый из них имеет ряд особенностей.

Подготовительные мероприятия:

1. Удаляем все фрагменты, которые плохо держатся на стене;
2. Заделываем раствором трещины и выбоины;
3. Наносим проникающую грунтовку;

Второй и третий пункты подразумевают определенное время на просушку: раствор полностью высыхает за 2-3 дня, грунтовка за 1-2 часа.

Установка на разные поверхности:

• На ровную стену. Ровными считаются монолитные поверхности из железобетона или камня с минимальным отклонением от уровня (не более 1 см). На них нет существенных неровностей, как на пример, на кирпичной стене без затирки швов. Для оклейки используют специальные смеси, монтажную пену, и даже жидкие гвозди, если поверхность идеально гладкая.

• На кирпичную стену. Если кладка выполнялась с соблюдением уровня, монтаж ГКЛ практически не отличается от описанного выше. При наличии неровностей потребуется дополнительная подготовка стены. Один из вариантов предварительная поклейка полос из ГКЛ и использование их в качестве маяков. При монтаже листов клей наносится чуть выше уровня полос. В качестве связующего материала применяют специальные смеси на цементной или гипсовой основе.
• На кривые поверхности. Как и в предыдущем способе, сначала нужно поставить маяки из фрагментов гипсокартона. Разница в том, что в местах существенных неровностей понадобится укладка двух и более полос.

Монтаж:

• Клей наносят непосредственно на лист таким образом, чтобы обработанная площадь была не меньше 10% от общей. Смесь равномерно распределяют по всему периметру и двумя полосами посередине.
• На пол по уровню выставляют подкладки толщиной около 10 мм. На них опирают лист с нанесенным клеем и аккуратно прижимают его к стене. На этом этапе проверяют правилом плоскость листа и его уровень. При необходимости положение корректируют.
• Крепеж грибками или дюбелями возможен только после полной полимеризации клеевого шва.
• Таким же способом монтируют все целые листы, после чего приступают к подрезке и установке крайних фрагментов.

Для правильной стыковки срезов ГКЛ с их краев снимается небольшая фаска для лучшей адгезии шпатлевки.

Видеопроцесс:

Удобный инструмент – половина успеха в работе

Монтаж каркаса под гипсокартон предполагает не только наличие нужных материалов в достаточном количестве, но и подбор комплекта необходимого инструмента. Перечень инструментария для сборки обрешетки представлен в следующем списке:

• перфоратор понадобится для бурения отверстий под дюбеля, поэтому следует оснастить электроинструмент победитовым сверлом диаметром 6 мм;
• шуруповерт является самым востребованным устройством при сборке несущей металлоконструкции, к нему понадобятся две биты – обычная фигурная и с ограничителем для завинчивания гипсокартонных саморезов при обшивке готовой обрешетки;
• болгарка (УШМ) с диском по металлу или ножницы по металлу для отрезания профилей нужной длины (лучше работать ножницами, но есть мастера привыкшие использовать болгарку – кому как удобнее);
• пузырьковый уровень (ватерпас) и отвес понадобятся для контроля вертикальности при установке направляющих профилей и несущих стоек;
• малярная нить с краской поможет легко отчертить контуры, согласно которым будут крепиться ПН-профили;
• измерительная рулетка – о функции инструмента можно лишний раз не напоминать;
• толстая леска или капроновая нить понадобятся в качестве ориентира при выставлении несущих стоек в одной плоскости;
• строительный нож с комплектом сменных лезвий для кройки ГКЛ.

Резать профиль можно с помощью болгарки

Заменить отвес и во многих случаях строительный уровень может лазерный нивелир. Пользоваться этим инструментом намного удобнее и результат в итоге получится точнее, поэтому, если есть в наличии лазерный уровень, грех им не воспользоваться.

Если для резки профиля решено применить болгарку, позаботьтесь об элементарных правилах техники безопасности. Обязательно надевайте при резке металлопрофиля очки, не работайте инструментом навису и не снимайте с УШМ многим «мешающий» защитный кожух.

Собрав под рукой комплект необходимого инструмента, и запасшись материалом для сборки каркаса из металлопрофиля под гипсокартон, можно прочитать следующий раздел и приступать к практическому осуществлению задуманного.

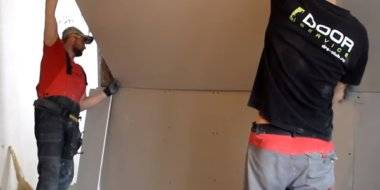

Обшивка каркаса гипсокартоном

После установки каркаса из металлического профиля можно приступать к закреплению листов гипсокартона. Такие изделия закрепляются к обрешётке при помощи саморезов длиной 2,5 сантиметра.

Монтаж начинается с угловой части стены, при этом с первой панели срезают тонкий край. Эта операция проводится канцелярским ножом (лист укладывают на стол, отрезают ножом необходимый кусок картона, делают излом и проводят подрезку изделия).

Для улучшения теплоизоляционных качеств дома между основной стеной и гипсокартоном укладывают плиты минеральной ваты. Сначала необходимо закреплять на каркасе цельные листы, затем куски материала. При фиксации элементов расстояние между соседними саморезами должно находится в пределах 10-15 сантиметров.

Фиксаторы закручивают с использованием шуруповёрта, при этом шляпка крепежа должна утапливаться в поверхность отделочного материала примерно на 1 миллиметр. После прикручивания всех листов поверхность шпаклюют. Когда раствор засохнет, дефектные места зачищают наждачной бумагой и наносят отделочные материалы.

https://www.youtube.com/embed

https://www.youtube.com/embed

(Visited 722 times, 115 visits today)

голоса

Рейтинг статьи

Ячеистый каркас – монтаж

Разновидности гипсокартона и профилей для создания каркаса

Классификация гипсокартона

Перед приобретением гипсокартона нужно знать, что в продаже присутствует большое количество разнообразных вариантов этой продукции. Конечно же, выбор того или иного варианта зависит от существующих условий, в которых гипсокартон будет применяться

Кроме того, стоит обращать внимание на масштабы строительных работ

• Аббревиатура ГКЛ означает, что продукция представляет собой серый лист, толщина которого составляет от 8 мм до 16 мм. Ширина листа – 1200 мм, а длина может достигать 4000 мм. Это самый распространенный материал, который применяется в обычных жилых помещениях.
• ГКЛВ – это влагостойкий гипсокартон. Его габариты примерно такие же, как и у прошлого варианта. Единственное отличие – это присутствие гидрофобных добавок, которые позволяют применять гипсокартон в помещениях с повышенной влажностью. При этом использовать данную продукцию в ванной комнате категорически не рекомендуется.
• Реже применяется ГКЛО. Это материал, который успешно противостоит огню, именно поэтому такой гипсокартон называют пожаробезопасным. В обычных жилых помещениях применять его особого смысла нет, однако для магазинов и складов – это лучший вариант, который не позволит распространиться возможному пожару.
• ГКЛВО – это самый дорогой вариант гипсоркатонной продукции. Он объединяет в себе влагостойкость и огнеупорные свойства. Толщина одного такого листа ограничивается 16 мм. Ширина может составлять 600 мм или 1200 мм. Длина нередко достигает 4000 мм.

Стоит отметить, что выбирать гипсокартон нужно не только по его свойствам, но и по габаритам. К примеру, для создания потолка из гипсокартона необходимо использовать достаточно тонкие листы – до 10 мм. Если же необходимо создать арку, то здесь лучшим образом подойдут листы толщиной 6,5 мм.

Классификация профилей

На сегодняшний день активно используется несколько разновидностей профилей. Их вполне хватает для проведения большинства строительных работ, связанных с созданием каркаса.

• ПС – это стоечный профиль, который имеет П-образную форму. Ширина спинки зачастую составляет от 50 мм до 100 мм. Зачастую этот элемент используется в качестве вертикальных стоек.
• Аббревиатура ПП представляет собой обозначение потолочных профилей, которые имеют три продольные канавки. Габариты данного элемента составляют 60х27 мм. На основе этих профилей производится монтаж гипсокартонных потолков.
• ПН – это направляющий профиль. Ширина данного элемента зачастую составляет 40 мм, а основание может достигать 100 мм. Чаще всего направляющий профиль используется для возведения стеновых конструкций. Этот элемент легко фиксируется к потолку и стене. Таким образом, на основе ПН создается своеобразная рамка для основной конструкции.
• Для создания арок используется ПА. Арочный профиль позволяет без каких-либо дополнительных манипуляций создать качественный каркас для прохода между комнатами. В некоторых случаях ПА имеет достаточно оригинальные формы, которые отлично подходят для создания уникальных дизайнерских решений.
• ПУ – угловой профиль. Этот строительный элемент качественно укрепляет углы, которые зачастую используются именно в массивных конструкциях.
• ПНП представляет собой потолочный направляющий профиль, он крепится к стенам помещения. Габариты данного элемента составляют 27х28 мм.

Также существуют и некоторые другие элементы для создания металлического каркаса. К примеру, для объединения длинных профилей может использоваться своеобразная муфта.

Не стоит забывать и об элементе, который именуют «крабом». С его помощью можно объединять пересекающиеся части каркаса. Также в продаже можно найти двухуровневый краб, который является основой верхнего уровня, при этом фиксируя нижнюю часть металлической конструкции.

Очень часто в строительстве применяется анкерный подвес. При помощи этого элемента можно легко контролировать высоту пространства между основным потолком и гипсокартонной основой.

В свою очередь, прямой подвес представляет собой элемент, который монтируется на основе поверхности стены или потолка, после чего происходит сгиб по избранным направлениям. При использовании подвеса пространство между стеной и гипсокартоном ограничивается до 60 мм.

Установка поперечного каркаса

Для монтажа на потолок металлического каркаса поперечного типа потребуется меньше материала. Дело в том, что для его сборки нет необходимости использовать перемычки и соединители «краб». Но при этом следует уменьшить расстояние между поперечными профилями и вместо 60 сантиметров соблюдать интервал, равный 40 – 50 сантиметрам.

Существует определенная последовательность обустройства поперечного каркаса:

1. На поверхность потолочной основы наносят разметку для направляющих, используя нить, отбивают места расположения профилей. Также необходимо определить угол, максимально приближенный к 90 градусам.
2. В стене высверливают отверстия для установки направляющего профиля с промежутком 30 – 40 сантиметров.
3. Оклеивают уплотнительной лентой направляющий профиль и фиксируют к стене шурупами с дюбелями, которые выбирают в зависимости от особенностей поверхности – они бывают забивными или вкручивающимися.
4. Подвесы размещают в 30 сантиметрах от стены и на расстоянии 60 сантиметров один от другого. Концы изделий направляют вниз.
5. Для монтажа поперечного потолочного профиля нарезают элементы нужной длины. Чтобы в случае теплового расширения гипсокартон не был поврежден и не покоробился, от металлопрофиля нужно отрезать около 5 миллиметров.
6. С нижней стороны профиля наклеивают уплотнительную ленту, вставляют его в направляющие и прикрепляют к подвесам малыми саморезами «клопами».

Некоторые нюансы монтажа профиля из металла

Во время проведения ремонтных работ, установки металлического каркаса под гипсокартон возникают некоторые проблемы с установкой профилей в одной плоскости. Для устранения нюансов, есть решения, предлагаемые мастерами — профессионалами:

1. Для фиксации материала используют подвесы, регулирующие межстенные интервалы, поэтому предварительное выравнивание не потребуется.
2. При двухметровой и больше высоте понадобятся не менее пяти подвесов, находящихся на потолке или стене. Они нужны для регулирования ровности каркаса.
3. Чтобы прочно прикрепить направляющий профиль, используют дюбели и саморезы. Крепеж размещается строго под углом в 90 градусов с шагом в 25 см. У отдельных представителей уже имеются готовые отверстия.
4. Инженерные коммуникации должны проходить через специальные места в вертикальных стойках или просто под гипсокартоном.
5. Материал следует покупать с запасом примерно 10%, потому что могут возникнуть непредвиденные обстоятельства с метражом.

Виды обрешетки под гипсокартон

В зависимости от материала каркас для гипсокартона может быть деревянным или металлическим.

Деревянная обрешетка относится к традиционным и универсальным методам крепления облицовочных материалов. С ее помощью стены обшивают не только гипсокартоном, но и сайдингом, вагонкой или блок-хаусом. К преимуществам данного типа крепежей относятся низкая стоимость и простота установки.

Металлические профили обладают большим запасом надежности, не подвержены коррозии и горению. Форма профилей, при помощи которых крепят листовой материал к стене, может быть разной, но в большинстве случаев используют П-образные оцинкованные планки с ребрами жесткости. В зависимости от способа крепления листов гипсокартона профили могут располагаться как параллельно, так и перпендикулярно стене.

Для металлического каркаса используются п-образные профиля

Кроме вышеупомянутых материалов, каркас для обшивки стен гипсокартоном иногда делают из пластика, но такой способ довольно специфичен и применяется только в особых случаях.

Рассмотрим подробнее виды каркасов и последовательность их установки.

Способы крепления профиля

Если по алгоритму сооружения конструкции у начинающих ремонтников не возникает вопросов, то с выбором способа крепления профилей между собой часто возникают проблемы.

Можно выделить 3 основных способа крепления профиля под гипсокартон. В основном они отличаются степенью сложности работ, на надежность результата, по мнению специалистов, методики соединения металлических элементов почти не влияют.

Использование специального крепежа

Самый «правильный» способ монтажа предполагает использование специального крепежа, который выпускают производители профиля. Помимо сложности расчетов нужного их количества, у неопытных мастеров могут возникнуть проблемы с наращиванием и фиксированием стоек с помощью данных элементов.

Главный вопрос, возникающий при использовании специального крепежа, — как следует обрезать профили, чтобы они были зафиксированы надежно и без болтания, а стойка не выгибалась и не деформировалась? Прежде чем резать элементы, следует производить тщательные замеры, а затем:

• при соединении удлинителем элементы стойки укорачиваются в общем на 10-15 мм;
• для фиксирования крабами и боковыми соединителями перемычки укорачивают на 5 мм.

В целом монтаж каркаса таким способом довольно прост, вам практически не потребуется использовать и саморезы, поскольку все изделия прочно защелкиваются на профилях. Применять шуруповерт можно в тех случаях, когда вам покажется целесообразным дополнительное укрепление узла с помощью метизов.

На саморезы

Это самый популярный способ крепления металлических элементов каркаса между собой. Конечно, прочность узлов будет ниже, нежели в случае с использованием специальных элементов, но при монтаже плоской стены без полок нагрузка на соединения будет минимальной.

Крепление на саморезы может производиться тремя способами: без резки металла, и с надрезанием и с усилением.

1. При креплении без резки профиль фиксируется на направляющем нахлестом и закручиванием саморезами. Угловые соединения также скручиваются метизами после стыковки. Специалисты не рекомендуют таким образом наращивать стойки — наложение нескольких профилей друг на друга приведет к неизбежной потери правильной геометрии.
2. Крепление с надрезанием профиля требует при замерах прибавлять с каждой стороны по 4 см «на швы». Если на узел не планируется особой нагрузки, бортики на краях детали можно срезать ножницами по металлу, оставив только основание, которое будет накладываться на соседнюю стойку. Для дополнительного усиления в перемычках или проемах бортики к месту стыка с обоих боков надрезаются под углом в 45 градусов и профиль складывается «коробочкой».
3. Еще более надежное крепление перемычек создается за счет накладывания с обеих сторон на направляющие в место соединения нарезанных десятисантиметровых кусков профиля. Подготовленные элементы прикручиваются к участку, на который потом подводятся перемычки и фиксируются на направляющей и дополнительно — на бортиках усилительного куска двумя-тремя метизами.

Сооружение полукруглого каркаса

Конструкции из гипсокартона в полукруглом виде применяют для следующих дизайнерских решений:

• создание арки;
• установление закругленных углов помещения;
• возведение многоуровневых потолков;
• создания пройм и краев стены.

Для возведения подобных каркасов можно купить уже готовые элементы. Но дешевле и практичнее будет создать их своими руками. Если покупать готовую конструкцию, то понадобится искать элементы нужной длины и после этого сложить их в необходимую окружную фигуру.

Для того, чтобы сделать полукруглый каркас самостоятельно, нужно в профиле по краям вырезать несколько клиньев. Это позволит гнуть его, придавая нужной формы. Дальше работа ничем не отличается от вышеизложенных процессов.
