Инструкция, как сварить крыльцо из металла

Обычно, для дач и частных домов металлокаркас для крылечка своими руками изготавливают из равностороннего уголка 40*40 мм, если крыльцо из профильной трубы, то необходимо выбрать прокат с поперечным сечением 20*40, 40*40, 45*45 мм. Толщина металла должна быть не менее 3 мм. Чтобы сварное крыльцо своими руками было прочным и простояло не один десяток лет, прежде всего, следует заняться фундаментом, какое именно основание делать решается на основе геодезических исследований, мы остановимся на свайном. Чертежи переносятся на местность, периметр помечается столбиками, натягивается шнур, проверяется геометрия разметки, углы должны быть строго 90о, если иное не предусмотрено конструкцией.

Схема косоура из уголков для небольшой лесенки

Сваи вбиваются по углам верхней площадки, и по углам последней, самой нижней ступеньки, Если ширина металлического крыльца более 2 метров, то сваи устраиваются и посередине, между уже вбитыми. Следите за вертикалью, проверяйте уровнем каждую сваю. При длине металлической лестницы более 3 м, так же вбиваются промежуточные вертикальные опоры, для прочности конструкции, чтобы в процессе эксплуатации не возникло провисов.

Длина свай снаружи для верхней площадки должна соответствовать высоте крылечка за минусом настила и толщины каркаса площадки. Для последней ступеньки длина наружной части сваи может быть заподлицо с землей, либо чуть выпирать, если это предусмотрено проектом.

В случае если сваи короткие, они подрезаются заподлицо с землей, и к ним привариваются металлические стойки нужной высоты, на которых будет держаться металлический каркас. Сваи или стойки по периметру верхней площадки, а так же нижние следует связать между собой уголком или швеллером по оголовкам, чтобы сохранить геометрию сварного металлического крыльца.

Металлическое крыльцо, описанное в статье

Когда основание готово, замеряется расстояние по гипотенузе от верхней площадки до нижней сваи, затем отпиливается прокат нужной длины, это боковая деталь лестницы (тетива), на которую будут привариваться ступени. Требуется 2 тетивы, выпилите детали и приварите их к уже готовой конструкции.

Далее нарежьте из равнополочного уголка детали с учетом сварного шва:

• размером в высоту ступенек;
• размером в глубину ступенек;
• размером, равным ширине лестницы.

Количество заготовок должно равняться количеству ступенек умноженное на 2.

Важно: Чтобы убедиться в высоком качестве сварки, шов с одной стороны намазывается керосином, с другой – меловой суспензией на меловой основе. Процедуру необходимо проделать 2 раза, с периодом в 10 минут. Если при минусовой температуре на стыках за несколько часов не появилось пятен, значит качество сварки отвечает самым высоким требованиям

Если при минусовой температуре на стыках за несколько часов не появилось пятен, значит качество сварки отвечает самым высоким требованиям.

Заготовки разного вида (подступенок и проступь) свариваются между собой по контуру строго под прямым углом, должны получиться Г-образные детали. Так как за основу мы взяли уголок, не забываете про левую и правую сторону.

Начинается сборка металлического крыльца с нижней ступени. Приварите Г-образную деталь по контуру к левой тетиве, вымеряйте горизонталь, проделайте ту же операцию с правой тетивой. Далее верхний угол элементов соединяем равнополочным уголком, который приваренным к двум элементам по контуру, полками внутрь. Низ ступеней (внутренний угол) соединяем таким же образом, но полочками наружу. Остальные ступени привариваются по такому же алгоритму.

Легкое металлическое крыльцо без фундамента

Когда металлический каркас готов, можно устанавливать ступени из разных материалов. На верхнюю площадку настилается пол. Затем, при необходимости, привариваются перила, для безопасности, и пристраивается козырек, для защиты металлического крыльца от осадков. Финишная отделка всей конструкции зависит от дизайна входной группы. Все металлические детали и швы зачищаются от окалины, масляных пятен и ржавчины, и покрываются краской для наружных работ.

Компактная лестница на второй этаж

Что значит, компактная лестница. Скорее всего, под этим термином подразумевается сооружение небольших размеров, которое можно уместить на небольшой площади. Во всяком случае, она не должна занимать много пространства и не мешать. И из винтовых, и из маршевых видов такие конструкции можно возводить. И в этом плане винтовые предпочтительнее, хотя, если сделать маршевую лестницу крутой, то занимать они будут немного места. Обычно такие сооружают из подвалов или на чердаки.

Итак, рассмотрим, как можно провести установку компактной лестницы в дом на второй этаж.

Как сделать компактную лестницу своими руками

Рассмотрим именно винтовой вариант. В основе конструкции лежит опорный столб, на который будут крепиться степени. Для столба лучше выбрать трубу диаметром 80-100 мм. То есть, будем собирать металлическую конструкцию с использованием сварки.

В первую очередь, как всегда, надо рассчитать количество ступеней и их размеры. Берем стандартные параметры. Но так как у винтовых лестниц ступени имеют конусообразную форму, то и расчет надо вести по-другому. Это в основном касается глубины.

1. Для этого надо знать длину окружности, которая формирует внешние границы ступенек. К примеру, если диаметр компактной лестницы будет 1 м, то длина окружности рассчитывается по формуле: 2πR или πD, где D — тот самый диаметр 1 м. Отсюда получаем, что длина окружности равна 3,14×1= 3,14 м.
2. Теперь данное значение надо разделить на количество ступенек, которое должно быть не больше 10. Даже если 10, то внешняя ширина каждой – это 3,14/10=0,314 м или 31 см. Так как лестница компактная, то на одном пролете будет не более 6 ступеней, поэтому расчет надо проводить под них.
3. Далее надо рассчитать точное количество ступеней по всей высоте лестницы. Для этого потребуются три параметра: высота потолков, толщина перекрытия, толщина ступени. К примеру, первый – 2,7 м, второй –15 см, третий 2 см. Для расчетов берем стандартное расстояние между ступеньками, пусть будет 20 см. Высота лестницы – это 270 плюс 15 равно 285 см. Делим данный параметр на 22 (это толщина ступени плюс расстояние между ними), получаем с округлением 13 ступенек. В данном случае нижняя ступенька – это напольное основание первого этажа.

Итак, в первую очередь по полученным размерам изготавливается 12 ступенек. Они могут быть изготовлены из уголка или листового железа толщиною не менее 6 мм. Затем устанавливается и крепится опорный столб. После чего к нему равномерно по длине привариваются ступеньки. Основное к ним требование – горизонтальность расположения.

Сборка компактной металлической лестницы с установкой ступенек

Маршевые лестницы

Изготовление своими руками каркаса такого типа довольно простое. Для этого используем швеллер и уголки. Перед началом порезки материалов необходимо разработать чертеж конструкции. Для упрощения его составления можно в интернете найти чертежи металлического каркаса этого типа.

1. разрезаем швеллер на заготовки необходимой длины;
2. свариваем раму из порезанного швеллера;
3. к его боковым граням привариваем своими руками уголки;
4. крепим ступеньки одним из двух способов:
   • обычной укладкой полосы металла на уголок, который полностью будет скрыт ступенькой;
   • довариваются еще два куска уголка, чтобы получилась рама, на которую помещаем ступеньку.
5. после завершения сварочных работ своими руками необходимо зачистить все швы;
6. металлическую поверхность тщательно обрабатываем грунтовкой;
7. осуществляем покраску конструкции.

Вернутся к содержанию

Лестница из профиля монтаж

Своими руками возможно сделать любой каркас, все зависит лишь от ваших навыков.

Если вы не уверены в своих силах, отказываться от реализации сложной винтовой или поворотной конструкции, конечно же, не стоит. В таком случае советуем обратиться к профессионалам, которые помогут вам с монтажом и сваркой лестницы из профильной трубы.

Необходимые инструменты:

• болгарка с отрезными дисками по металлу;
• дрель со сверлами;
• сварочный аппарат;
• шуруповерт.

Подготовка чертежа и особенности расчетов

Для того чтобы наглядно понять, как сварить лестницу из профильной трубы, необходимо подготовить чертеж и произвести все расчеты по размерам.

На этапе проектирования определяются:

• размеры ступеней для комфортного перемещения;
• угол наклона марша;
• тип конструкции: винтовая, прямая, Г-образная, П-образная.

Определение данных параметров поможет наглядно представить и понять, как будет выглядеть готовая конструкция в вашем интерьере. В зависимости от выбранного типа лестницы вы сможете оборудовать нишу под ней по вашим потребностям.

Подготовка каркаса сварочные работы

Начиная монтаж лестницы из профильной трубы своими руками, вы уже должны иметь все чертежи, согласно которым будете вести работы.

Рассмотрим упрощенный вариант сварки ломаного косоура.

Секрет в том, что нет необходимости нарезать трубу на мелкие куски, а можно за раз делать ступень:

• отмеряем место, в котором должен быть прямой угол, и вырезаем равнобедренный треугольник таким образом, чтобы не повредить одну сторону профильной трубы;
• сгибаем трубу и получаем ступень с прямым углом;
• провариваем получившийся стык и переходим к следующему;
• получив ломаный косоур, на каждую проступь привариваем металлическую пластину, на которой в дальнейшем будут устанавливаться ступени.

Каждый сваренный стык необходимо зачистить, отшлифовать, обезжирить и перейти к покраске.

Особенности конструкций

Изготовление основания лестницы из металла, определяет ее преимущества перед другими аналогичными конструкциями.

К ним относятся:

• Прочность;
• Долговечность;
• Износостойкость;
• Стойкость к большим нагрузкам;
• Сопротивление факторам извне;
• Отсутствие гниения основания, противодействует влиянию насекомых;
• Возможность замены деревянных элементов при их износе;
• Масса конструкции меньше бетонной лестницы;
• При правильной обработке деревянные лестницы не скрипят и при перемещении ступеньки не скользят;
• При частичной обшивке модели, комбинированной из дерева и металла, цена изделия будет ниже.

Виды сооружений

Металлокаркас для деревянной лестницы может быть сварным или собранным с помощью крепежных элементов.

Тип каркаса и фото	Особенности
Прямой	Это прямые деревянные лестницы на металлокаркасе
Поворотный	С двумя или несколькими маршами. При этом между ними могут размещаться промежуточные площадки.
Винтообразный	Винтовые деревянные лестницы на металлокаркасе обычно устанавливаются в ограниченном пространстве.
Криволинейный	Такие конструкции позволяют придать лестнице неповторимый вид.

Все деревянные лестницы с металлокаркасом имеют ограждения, которые могут быть:

• Металлическими;
• Деревянными;
• Комбинированными.

Виды каркасов

Каркасы для лестничных маршей по способу сборки бывают:

1. Монолитные. В этом случае конструкция полностью открыта и без конечной обшивки, выглядеть она должна идеально. Даже незначительные дефекты при изготовлении будут портить внешний вид всего изделия. Такие деревянные лестницы на металлическом каркасе могут изготавливаться без подступенков, на двух боковых или одном центральном косоуре. После монтажа конструкция окрашивается, покрывается лаком или шлифуется.

1. Модульные. Это черновой каркас. Для его изготовления обычно используются швеллера. В этом случае лестница из металла и дерева своими руками имеет меньшую стоимость, а процесс ее изготовления значительно упрощается. Монтаж каркаса лучше производить при отделке помещения, а ступеньки и ограждение конструкции устанавливать после, когда будет закончена вся грязная работа.

Деревянная лестница на металлическом каркасе своими руками, может изготавливаться любой сложной формы.

Отделка металлического каркаса может производиться не только деревом, но и стеклом, и другими материалами. Для устранения звуков, возникающих при ходьбе, стоит применять специальные шумоизолирущие покрытия на ступеньках.

Типы лестниц на металлических каркасах

Для сооружения сварной конструкции своим руками, требуется выдержать правильные размеры всех ступенек.

При этом они могут быть:

• Закрытыми. Закрытые деревянные лестницы с металлическим каркасом – это модели, которые после установки металлического основания полностью обшиваются деревом;
• Открытыми. Отличие таких конструкций – их основу заменяют косоуры по бокам ступенек. Боковые детали имеют форму самой лестницы. После ее отделки деревом, сооружение остается открытым;
• На одном центральном каркасе, который называется моно косоур. На него по центру привариваются специальные опорные площадки. Этот тип конструкции не имеет подступенков.

Комбинированные лестницы из металла и дерева имеют ряд преимуществ, по сравнению с другими конструкциями:

• Металл обладает лучшими эксплуатационными качествами, чем древесина;
• При износе деревянных элементов конструкции, их можно легко заменить;
• Масса конструкции меньше, чем у бетонной, что облегчает ее изготовление;
• При правильной обработке деревянные ступеньки не скрипят и не будут слишком скользкими, при перемещении по ним;

Комбинированная лестница на второй этаж

При частичной обшивке лестницы комбинированные, дерево и металл, будут иметь меньшую стоимость.

Деревянная лестница с металлическим каркасом

Выбор материала для изготовления лестниц

Нередко конструкцию делают из того же материала, из которого изготовлены стены здания. Каждый вид сырья имеет определенные ограничения по использованию.

Металл

Наиболее подходящее сырье для лестницы – толстая нержавейка. Используют и другие типы металлов, но они имеют недостатки: чугун тяжел, а хромированная сталь служит не столь долго, хотя и обладает выразительной фактурой. Иногда поверхность отделывают под мрамор, используя специальный порошковый состав.

Бетон

Конструкции из железобетона обычно монтируют в зданиях, построенных из того же материала. Поверхность такой лестницы можно отделать натуральным или искусственным камнем. Однако некоторые виды таких покрытий отличаются скользкостью. В таком случае на ступени монтируют пленку, нивелирующую этот эффект.

Изготовление каркаса

Подробную информацию по изготовлению каркаса для лестницы из металла своими руками вы сможете найти на нашем сайте. В данной же статье кратко опишем этапы изготовления одного из каркасов.

В случае если вы, не имея опыта, собираетесь делать лестницу на сварном металлическом каркасе, подумайте над тем, чтобы он был закрытого типа. Без опыта у вас может не получиться красивый шов, что может испортить вид всей конструкции.

Рассмотрим пошагово изготовление простого прямого каркаса на косоурах:

1. Для несущих балок используем швеллер 80-100 мм. Устанавливаем его на ребро, предварительно срезав основание под нужным углом для плотного прилегания к поверхности.
2. Подготавливаем полочки под ступени, используя уголки. Удобнее будет подготовить шаблон, по которому будут сделаны несколько пар однотипных кобылок.
3. Симметрично друг к другу привариваем подготовленные кобылки, предварительно контролируя, чтобы поверхность, на которой будут располагаться ступени, располагалась четко горизонтально.
4. В зависимости от используемой проступи возможно дополнительное усиление плоскости, в которой она будет расположена.

Каркас готов, после того как вы тщательно проварили все соединения, необходимо обработать его для исключения образования коррозии и покрасить, после этого приступать к монтажу ступеней и перил.

Этапы работы

Предварительный расчет

Менеджер ответит на все ваши вопросы, подберет оптимальную конструкцию и рассчитает примерную смету.

Замеры

Инженер-замерщик выедет к вам на объект, сделает измерения и еще раз уточнит конструкцию лестницы.

Проектные работы

Конструктор разработает проект будущей лестницы, точно рассчитает все элементы и места креплений, выполнит рабочие чертежи.

Изготовление

Детали стального основания изготовят на производстве по чертежам с вашими размерами.

Монтаж

На объекте каркас сварят или применят болтовую сборку из крупных узлов, если варить на площадке нельзя. Монтаж одного пролета займет 2-3 часа.

Особенности конструкций

Изготовление основания лестницы из металла, определяет ее преимущества перед другими аналогичными конструкциями.

К ним относятся:

• Прочность;
• Долговечность;
• Износостойкость;
• Стойкость к большим нагрузкам;
• Сопротивление факторам извне;
• Отсутствие гниения основания, противодействует влиянию насекомых;
• Возможность замены деревянных элементов при их износе;
• Масса конструкции меньше бетонной лестницы;
• При правильной обработке деревянные лестницы не скрипят и при перемещении ступеньки не скользят;
• При частичной обшивке модели, комбинированной из дерева и металла, цена изделия будет ниже.

Виды сооружений

Металлокаркас для деревянной лестницы может быть сварным или собранным с помощью крепежных элементов.

Тип каркаса и фото	Особенности
Прямой	Это прямые деревянные лестницы на металлокаркасе
Поворотный	С двумя или несколькими маршами. При этом между ними могут размещаться промежуточные площадки.
Винтообразный	Винтовые деревянные лестницы на металлокаркасе обычно устанавливаются в ограниченном пространстве.
Криволинейный	Такие конструкции позволяют придать лестнице неповторимый вид.

Все деревянные лестницы с металлокаркасом имеют ограждения, которые могут быть:

• Металлическими;
• Деревянными;
• Комбинированными.

Виды каркасов

Каркасы для лестничных маршей по способу сборки бывают:

1. Монолитные. В этом случае конструкция полностью открыта и без конечной обшивки, выглядеть она должна идеально. Даже незначительные дефекты при изготовлении будут портить внешний вид всего изделия. Такие деревянные лестницы на металлическом каркасе могут изготавливаться без подступенков, на двух боковых или одном центральном косоуре. После монтажа конструкция окрашивается, покрывается лаком или шлифуется.

1. Модульные. Это черновой каркас. Для его изготовления обычно используются швеллера. В этом случае лестница из металла и дерева своими руками имеет меньшую стоимость, а процесс ее изготовления значительно упрощается. Монтаж каркаса лучше производить при отделке помещения, а ступеньки и ограждение конструкции устанавливать после, когда будет закончена вся грязная работа.

Деревянная лестница на металлическом каркасе своими руками, может изготавливаться любой сложной формы.

Отделка металлического каркаса может производиться не только деревом, но и стеклом, и другими материалами. Для устранения звуков, возникающих при ходьбе, стоит применять специальные шумоизолирущие покрытия на ступеньках.

Типы лестниц на металлических каркасах

Для сооружения сварной конструкции своим руками, требуется выдержать правильные размеры всех ступенек.

При этом они могут быть:

• Закрытыми. Закрытые деревянные лестницы с металлическим каркасом – это модели, которые после установки металлического основания полностью обшиваются деревом;
• Открытыми. Отличие таких конструкций – их основу заменяют косоуры по бокам ступенек. Боковые детали имеют форму самой лестницы. После ее отделки деревом, сооружение остается открытым;
• На одном центральном каркасе, который называется моно косоур. На него по центру привариваются специальные опорные площадки. Этот тип конструкции не имеет подступенков.

Комбинированные лестницы из металла и дерева имеют ряд преимуществ, по сравнению с другими конструкциями:

• Металл обладает лучшими эксплуатационными качествами, чем древесина;
• При износе деревянных элементов конструкции, их можно легко заменить;
• Масса конструкции меньше, чем у бетонной, что облегчает ее изготовление;
• При правильной обработке деревянные ступеньки не скрипят и не будут слишком скользкими, при перемещении по ним;

Комбинированная лестница на второй этаж

При частичной обшивке лестницы комбинированные, дерево и металл, будут иметь меньшую стоимость.

Деревянная лестница с металлическим каркасом

Особенности сооружения

Металлические лестницы с деревянными ступеньками изготавливаются при наличии такого оборудования, как:

• Сварочный аппарат;
• Болгарка;
• Механическая пила;
• Струбцины;
• Электрическая дрель;
• Набор сверл;
• Циркулярная пила;
• Наждачный круг;
• Саморезы.

Металлическая лестница с деревянными ступенями своими руками собирается по заранее разработанному проекту и рабочим чертежам конструкции. В этой документации выполнены расчеты количества материалов для сборки конструкции: металлопроката, арматурной стали; расходы дополнительных материалов: количество электродов, составов для защитного покрытия металлических и деревянных поверхностей.

Компактный аппарат для электродуговой сварки позволяет выполнять прочные сварные швы, что превращает каркас сооружения в монолитную прочную конструкцию.

Сборка каркаса простой конструкции

Для сооружения простейшего металлического каркаса используются швеллера номерами 8 или 10, поставленные на ребро.

Инструкция проведения работ:

• По размерам чертежа изготавливаются два косоура из швеллеров;
• Из арматуры собираются кобылки — опорные приспособления, которые крепятся на косоуры;
• К кобылке, к той ее части, на которую непосредственно «ложится» ступенька, привариваются кронштейны для ее крепления;
• Выполняется разметка косоуров для установки кобылок;
• Кобылки привариваются на швеллера по намеченным местам;

• Для сооружения лестницы стандартной ширины до 1 метра изготавливается два косоура или две тетивы. Для более широкой конструкции понадобится три и более балки;
• Все составляющие металлического каркаса собираются электродуговой сваркой;
• Готовая конструкция обрабатывается грунтом и покрывается защищающим ее от коррозии составом.
• Опорные элементы для установки на них ступенек можно изготовить сварные из швеллера, металлических уголков, приваренных к косоурам.

Более сложным вариантом является изготовление металлического каркаса лестниц из листовой стали большой толщины с пилообразной тетивой. Это необходимо делать очень тщательно, точно соблюдая все размеры.

Обшивка ступенек деревом

Собирая металлические лестницы с деревянными ступенями, необходимо, прежде всего, оценить вероятность установки дополнительных крепежных деталей для крепления ступенек. Это могут быть пластина или рамка.

При использовании уголков, лестница металлическая с деревянными ступеньками собирается очень просто: дерево крепится винтами непосредственно на уголки. С обратной стороны, в них предварительно должны быть просверлены отверстия.

Косоур поворотной лестницы – осталось установить ступени

Винтовые лестницы металлические с деревянными ступенями собираются сложнее. В этом случае на центральную опору крепятся платформы для размещения на них деревянных полотен, которые фиксируются в нескольких местах болтами. Чтобы внешний вид ступенек с лицевой стороны не был испорчен, они фиксируются с обратной стороны.

При изготовлении платформы в виде рамки, сваренной из уголков, под все элементы подкладывается доска требуемого размера и укладывается с малым зазором, что позволит при изменении объема, древесине не разрушаться.

Платформы под забежные ступени в виде рамок

Если крепление деревянных ступеней к металлической лестнице выполняется на больцах, необходимо:

• Обеспечить прочное крепление элементов лестницы к стене;
• Такая лестница металлическая с деревянными ступенями своими руками может использоваться лишь при наличии рядом несущей бетонной стены, или стены из полнотелого красного кирпича. Хлипкие перегородки не смогут выдержать нагрузки, оказываемой на них;
• Положение ступенек определяется на этапе проектирования;
• В стену монтируются кронштейны, с помощью которых фиксируются все детали;
• Ступеньки между собой соединяются больцами по внешнему краю. Для этого сбоку оставляется небольшой отступ, просверливается нужное отверстие. На подготовленный участок насаживаются больца и фиксируются винтами.

Как правильно и быстро изготавливаются лестницы с деревянными ступенями с металлическим каркасом, во всех подробностях показывает видео в этой статье.

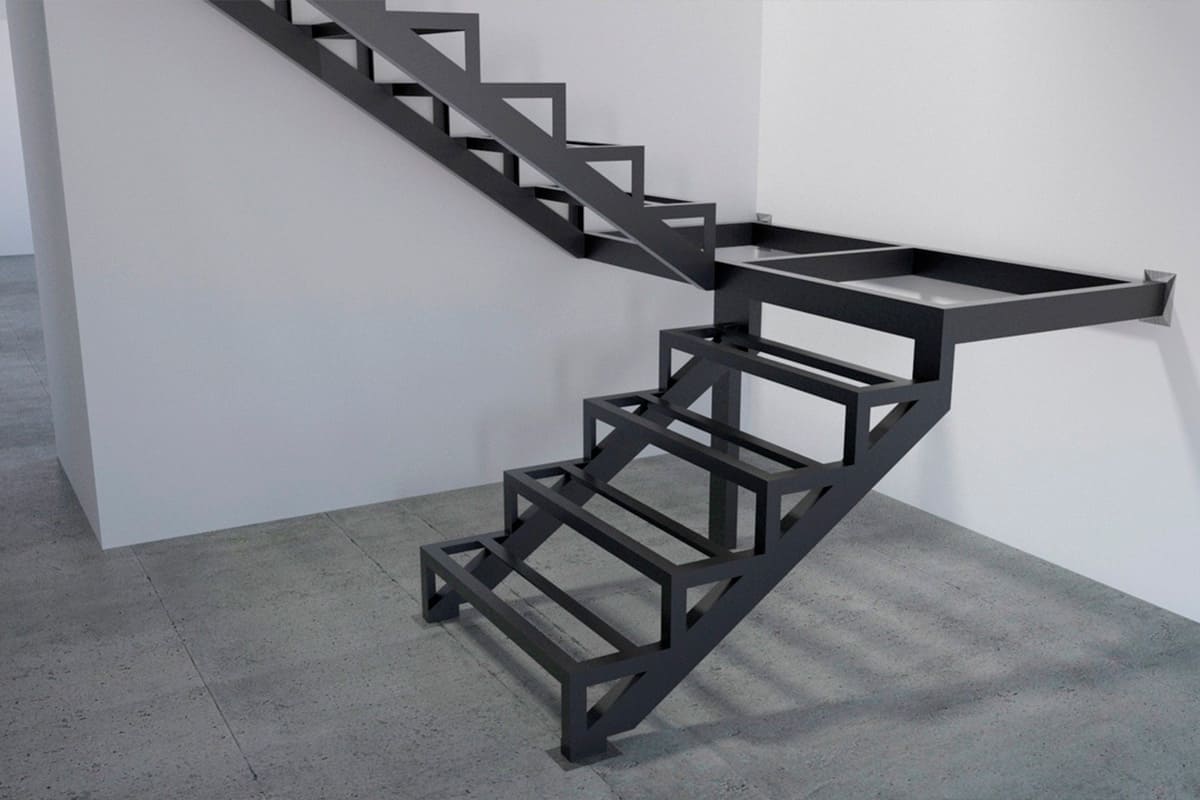

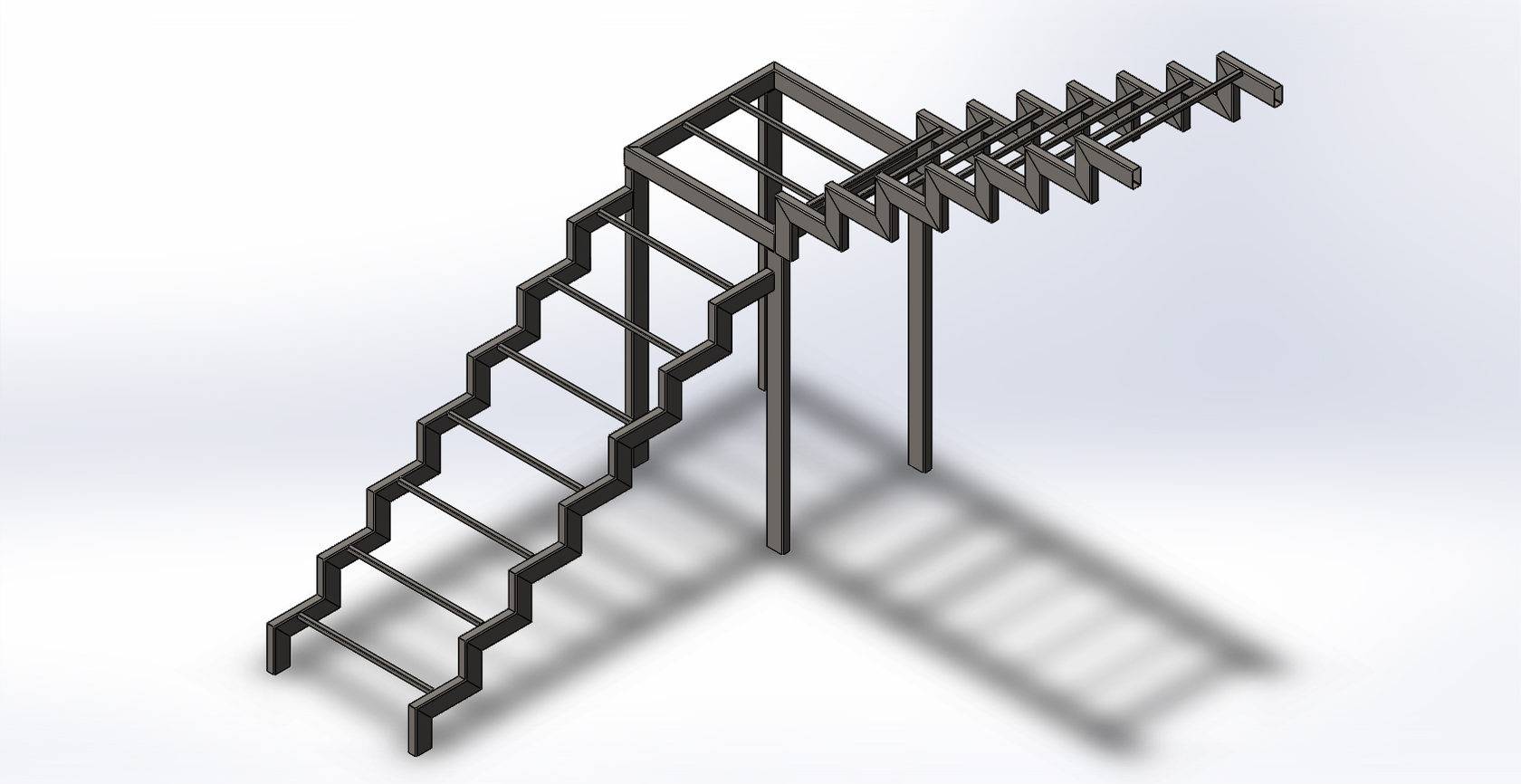

Изготовление лестницы с металлическим каркасом и деревянными ступенями – это не слишком сложный процесс. Хотя – для кого как.

В любом случае, прежде, чем изготавливать ее в жилом помещении, стоит предварительно соорудить пробную конструкцию — например, в погреб. А после приобретения некоторого опыта, можно смело изготавливать более сложную модель.
