Каркасный дом на свайном фундаменте: Преимущества и недостатки +Пошагово

Технология монтажа для других видов опор

Помимо винтовых свай для фундамента можно использовать буронабивные и забивные опоры. Расстояние между соседними силовыми элементами выбирается, исходя из необходимого количества свай, которое, в свою очередь, зависит от суммарных нагрузок и несущей способности фундамента.

Шаг между столбами не должен превышать 3 м. Для устройства забивных свай необходимо привлекать спецтехнику.

Монтаж буронабивных свай можно провести вручную, следуя последовательности технологических этапов:

Бурение скважин.
Устройство песчаной подушки.
Монтаж опалубки.
Армирование.
Заливка бетоном.
Установка оголовков.

Для буронабивной технологии марку бетона, класс стали арматуры, диаметр силовых элементов и другие параметры выбирают, основываясь на суммарных нагрузках и особенностях грунта.

Монтаж столбчато-ленточного фундамента

Видео описание

Желающим познакомиться с процессом заливки свай, предлагаем посмотреть этот ролик:

Устройство оголовков и обвязки

Оголовком называют торцевую часть сваи, закрываемую, как правило, насадным кольцом с прямоугольной или круглой пластиной. Именно к ней и будет привариваться швеллер, если требуется сделать основание под кладку, или вертикальные стержни арматуры, если дом каркасный и к сваям будет крепиться горизонтальная обвязка из бруса:

Размер оголовков подбирается в зависимости от диаметра ствола сваи, он должен быть немного больше, чтобы свободно надеваться на обрез ствола. Их изготавливают из стали, усиленной четырьмя косынками и покрытой антикоррозионным грунтом.

Оголовок Источник bibliostroy.ru

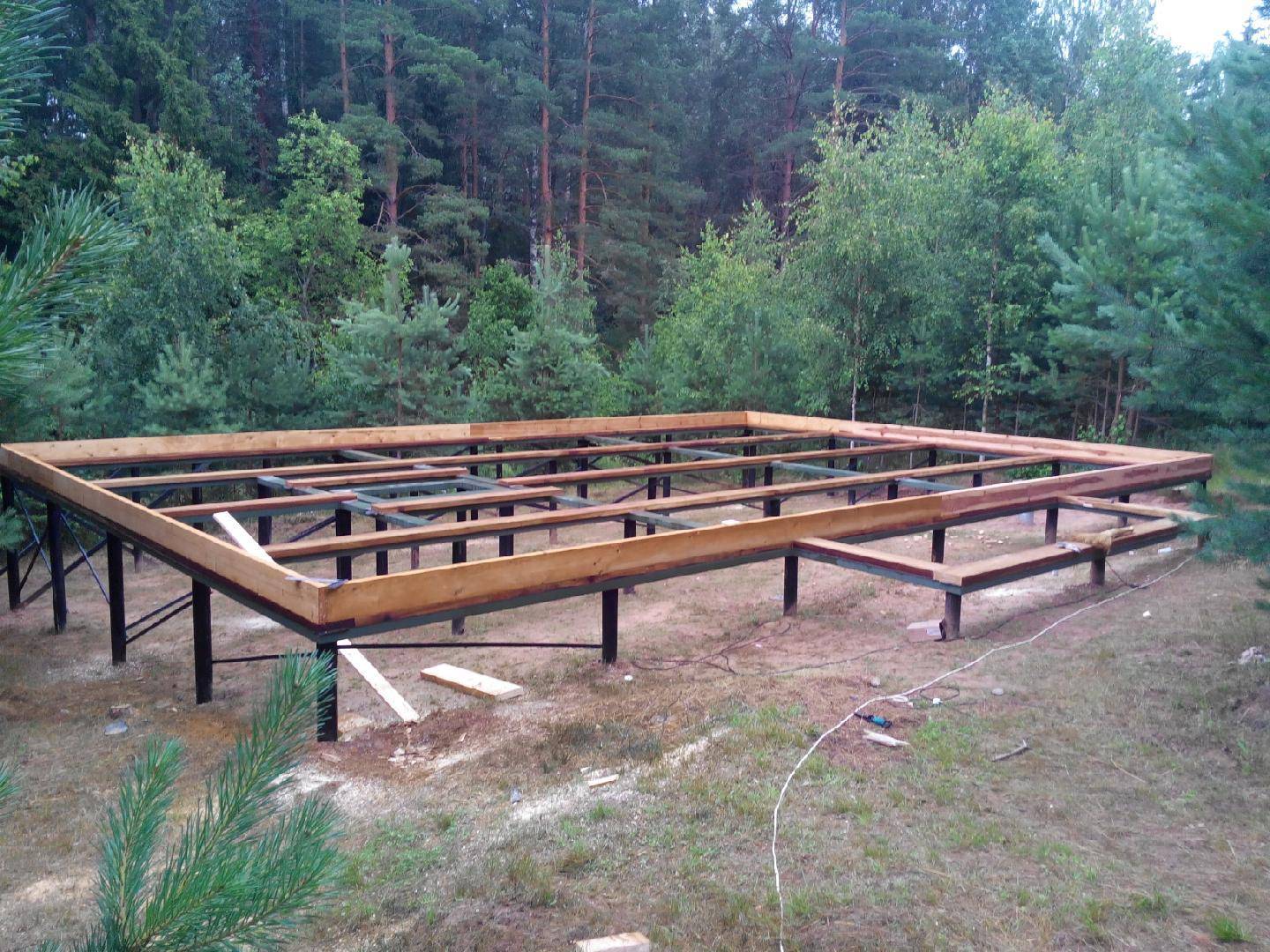

Установка металлического ростверка Источник bibliostroy.ru

Приваренные к оголовкам арматурные стержни под брусовую обвязку Источник bibliostroy.ru

Выбор типа оголовка, да и его наличие в целом, осуществляется в зависимости от конструктива стен. Без оголовков устраивают основание только под кладку. При этом сваи с двух сторон обвязывают по верхнему периметру швеллером и укладывают на него бетонные балки, либо заливают ростверк по опалубке, замоноличивая в него концы свай. Оба эти варианта показаны на картинке снизу.

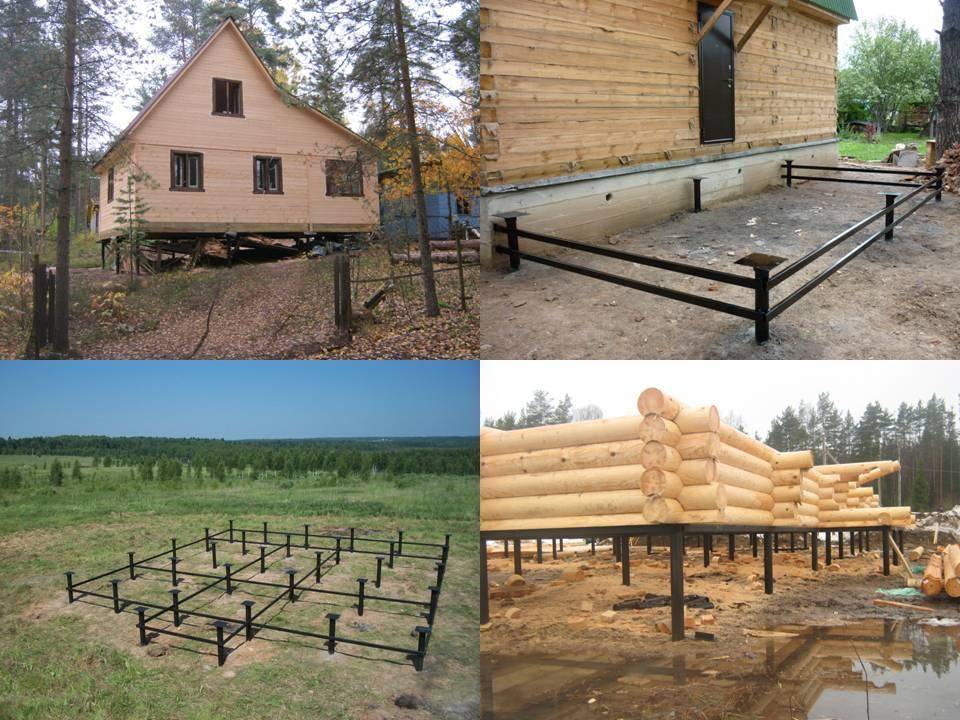

Варианты устройства винтового фундамента без использования оголовков Источник sibsvai.ru

Для возведения каркасного или брусового дома, наличие оголовков обязательно. Они бывают приваренные и съёмные, второй вариант нередко используется при ручном монтаже свай. В любом случае, положение оголовков проверяется по уровню, и если есть отклонения от горизонтали, принимаются меры по устранению перекоса.
Перед приваркой, по краю ствола сваи и кромке оголовка снимается до металла слой краски и производится зачистка болгаркой. После сваривания швы зачищают от шлака, и, не давая металлу остыть, наносят защитное покрытие.
Если высота цокольной части винтового фундамента превышает 60 см, либо свайное поле располагается на пересечённой местности и сваи выступают из грунта на разную высоту, для их усиления предусматривается ещё и нижняя обвязка. Этот вариант представлен на фото снизу.

Винтовой фундамент с нижней обвязкой Источник fazenda.guru

Выбор фундамента

Под каркасный проект подходит несколько типов фундаментов. Это:

свайно-винтовой
ленточный
столбчатый

Постройка на винтовых сваях своими руками имеет ряд преимуществ по сравнению с другими. В первую очередь это возможность установки зимой и осенью. Свайный фундамент не боится морозов, благодаря чему строительство каркасных домов может продолжаться и во время заморозков.

Винтовые сваи следует тщательно осмотреть перед покупкой

Дома на установленном свайном фундаменте могут располагаться в самых трудных для стройки местах – на берегах рек, на склонах, в местах, где почва не только глинистая, но и с повышенной влажностью из-за подземных рек.

Покупка винтовых свай должна производиться только у крупных фирм, которые предоставляют гарантию. Вся продукция должны быть сертифицирована. Каждую сваю желательно осмотреть на предмет повреждений – царапин, сколов, оголение металла. В почвах даже небольшое повреждение, повлекшее удаление защитного слоя краски, повлечет за собой коррозию и разрушение материала.

Сваи легко вкручиваются двумя людьми, а прибор проверяет его вертикальность

Сваи могут загоняться в почву своими руками на разную глубину, в зависимости от местности и проекта. Однако технология требует, чтобы глубина установки была ниже уровня промерзания.

Огромным плюсом винтовых свай является возможность их установки без предварительной подготовки местности. Да и разработан такой фундамент был как раз для сложных участков, где установка других типов основ либо не выгодна, либо вообще невозможна.

Столбчатый фундамент конкурирует с винтовым по стоимости, однако он часто вызывает в стене трещины из-за усадки, а ленточный гораздо дороже, и может быть установлен только в теплое время года.

Фундамент

Утепление

Об утеплении необходимо подумать еще до того, как строить из досок собственный дом или дачу. Пошаговая схема следующая:

Для защиты теплоизоляции от влаги и конденсата по внутренней поверхности стены прокладывают пароотводящей полиэтиленовой пленкой. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
Щелей быть не должно, и поэтому полосы между собой скрепляют двусторонним скотчем. Нахлест – 100 мм.
Когда укладывают минвану, режут плиты так, чтобы размеры элементов превышали габариты ячейки на 1-2 см по длине и ширине. Для разрезания используют строительный нож или ножовку с полотном с мелкими зубьями.
Утеплитель укладывают двумя слоями. Смещение по стыкам – 15 сантиметров. Суммарная толщина термоизоляционного слоя – 200 миллиметров.
Мембранную гидроизоляцию настилают и по наружной стороне стены, чтобы максимально защитить утеплитель от влаги.
Все стыки проклеивают скотчем, не допуская зазоров и щелей.

Наружная и внутренняя отделка усилит эффект теплосбережения, особенно если в качестве материалов используются вентфасады. Однако, нужно заблаговременно рассчитать несущую способность здания, так как это увеличит его массу.

Положительные и отрицательные стороны свайного фундамента.

1. Низкая цена: такая база не требует больших вложений, как например, классическая бетонная.
2. Простота: установка свайного фундамента несложная задача. При нужной подготовке с ней без проблем справятся даже новички.

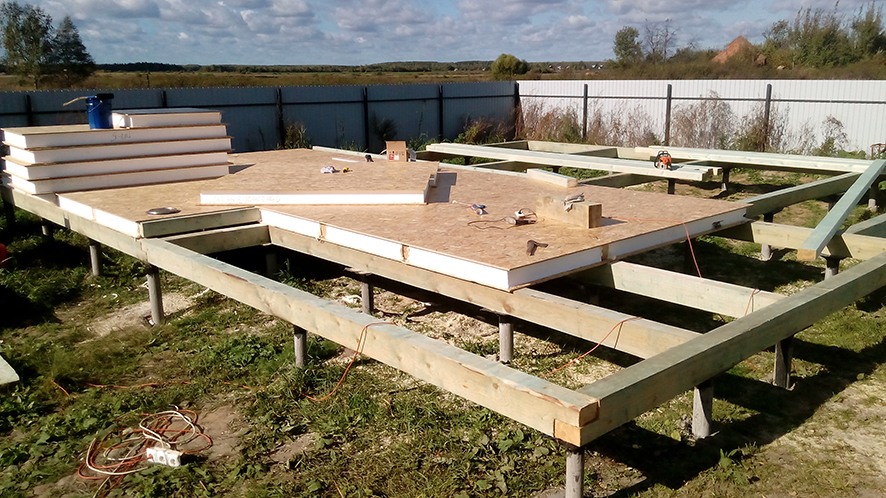

Так выглядит свайно-ростверковый фундамент

1. Отсутствие подготовки участка: монтаж опор не нуждается в подготовке грунта, спрессовывания или планировки.
2. Отличные параметры: если соблюсти все правила монтажа, то фундамент будет надежным долгие годы.

Функциональность: сваи можно устанавливать на любом виде почвы, даже если она рыхлая и есть грунтовые воды.
Высокая скорость монтажа: данный вид опор можно устанавливать в любую погоду, что может хорошо сыграть на сокращении затраченного времени на возведение жилья.

Устройство свайного фундамента

Но такое количество отличных качеств не означает отсутствие минусов:

На скальных породах сваи не монтируются.
При создании многоэтажных и тяжелых проектов этот метод избегают.
При неаккуратном вбивании винтов, они могут повредиться, из-за чего образуется коррозия металла, которая может сократить срок службы основы.

Шаг № 2 Подготовительные работы

Участок спланировали , проект готов, теперь надо подготовится к основным работам.

Инструмент для строительства каркасного дома

Базовый набор будет выглядеть так:

Ручная циркулярная пила;
Дрель-шуруповерт;
Углошлифовальная машина (болгарка);
Электрический рубанок;
Лобзик;
Лазерный уровень;
Молоток;
Ножовка;
Топор;
Струбцина 2-3 шт.;
Степлер;
Уголок;
Рулетка;
Пачку строительных карандашей;
Шнур;

Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Укладка досок

Подготовка участка

Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.

Разметка фундамента

Закладка фундамента

Одним из существенных преимуществ каркасного дома является возможность использования для него фундамента практически любого типа, что обусловлено небольшой нагрузкой, оказываемой строением на основу. Ограничивающим фактором в данном случае может выступать лишь тип грунта на участке, а также размер бюджета, выделенного на строительство.

Таким образом, выбор типа фундамента осуществляется будущим владельцем жилья по своему личному усмотрению.

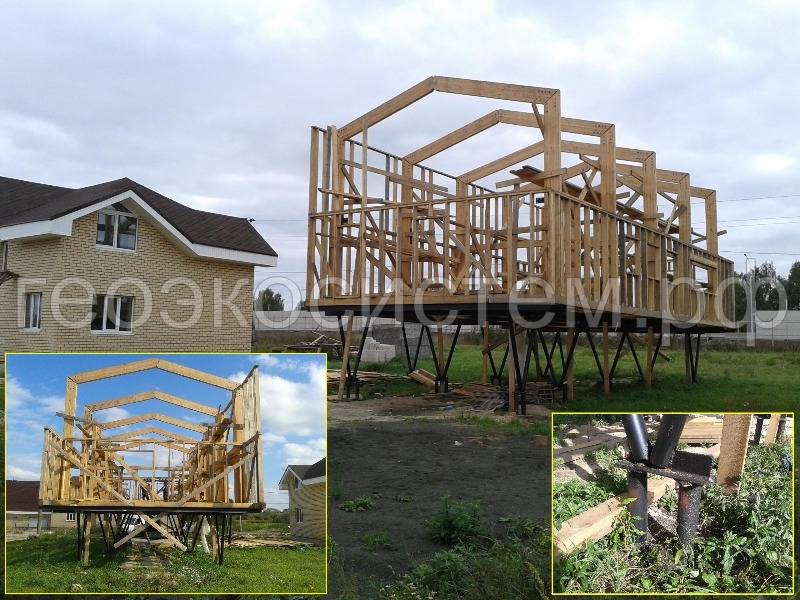

Фундамент свайно-винтового типа

Это наиболее распространенный и востребованный тип фундамента, используемого при возведении каркасных домов. Его популярность объясняется простотой сооружения и невысокой стоимостью расходных материалов. Кроме того, свайно-винтовой фундамент чрезвычайно практичный и универсальный, его можно использовать на грунтах практически любого типа, за исключением скалистых.

Практика показывает, что особенно актуален и практически незаменим такой фундамент в заболоченных местностях, где твердые слои грунта располагаются достаточно глубоко, из-за чего обустройство какого-то иного фундамента требует колоссальных финансовых и трудовых затрат.

Мелкозаглубленный фундамент ленточного типа

Данная разновидность фундамента также является удачным выбором при строительстве каркасного дома, для которого такая основа подходит в полной мере. На обустройство этого фундамента требуются довольно скромные финансовые вложения, что является его несомненным плюсом. Кроме того, он достаточно прочный и надежный, что позволяет обустраивать в самом доме бетонные полы.

В то же время мелкозаглубленный ленточный фундамент характеризуется достаточно высоким уровнем хрупкости, в связи с чем при его обустройстве требуется точное соблюдение всех технологических нюансов. В отличие от свайно-винтового, данный тип фундамента невозможно использовать на болотистых почвах, а также в местах близкого залегания грунтовых вод.

Плитный фундамент

Последние тенденции в каркасном строительстве свидетельствуют о том, что все более востребованным в данной нише становится плитный фундамент. Он крайне экономичен, но при этом характеризуется невероятной универсальностью, высоким уровнем надежности и потрясающей долговечностью, что делает его превосходным выбором для тех, кто хочет получить максимум качества при минимуме вложений.

Нередко, вместо стандартной монолитной плиты, прибегают к обустройству плитного фундамента, оснащенного ребрами жесткости.

Достоинства и недостатки

Конструкция фундамента на винтовых сваях

Стены

Для возведения каркасной постройки, как правило, используют дерево. Вам понадобится брус 15х15 и лаги для пола 10х15, их количество зависит от размера предполагаемой конструкции. Но также необходимы расходные материалы, такие как противопожарные растворы, болты и саморезы, герметики и прочее.

Для начала при возведении стен, осуществляется нижняя обвязка. Укладывается балка вдоль стены здания, затем по периметру фундамента кладут остальные брусья, которые крепятся к основанию дома с помощью анкерных болтов, а между собой связываются узлами и железными уголками. Для будущих вертикальных стоек в обвязке проделываются запилы и зарубки на расстоянии 50 см. Опоры устанавливаются в подготовленные пазы, крепятся саморезами и для большей надёжности фиксируется скобами.

Далее происходит монтаж верхней обвязки. Её сборка похожа на нижнюю обвязку. Единственное отличие в том, что горизонтальная балка прикрепляется выше обвязки к стене, что будет служить будущим основанием для стропильной системы. По стене брус фиксируется при помощи анкеров.

Далее в каркасную конструкцию вставляются рамы для окон и дверей.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

Дешевизна.
Простой монтаж.
Быстрое возведение.
Разнообразие моделей.
Достаточная несущая способность.
Ремонтопригодность.
Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

ширина лопасти;
диаметр столба;
длина трубы;
тип наконечника;
толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

высота снежного покрова зимой;
температурный режим в помещении;
уровень подземных источников;
вероятность подтопления;
тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

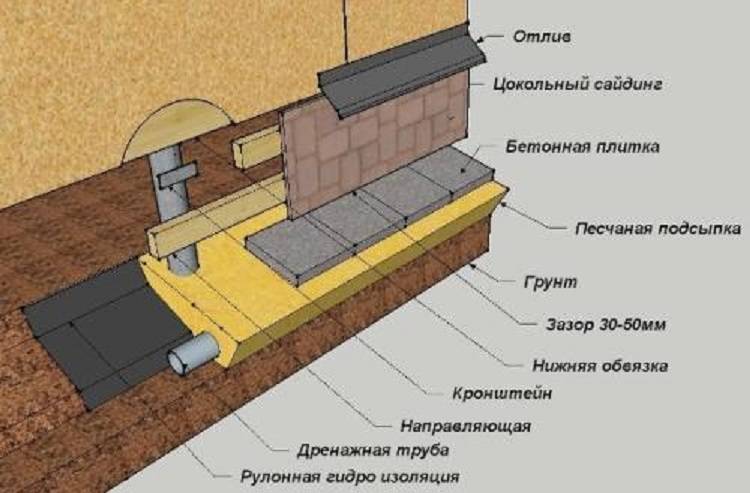

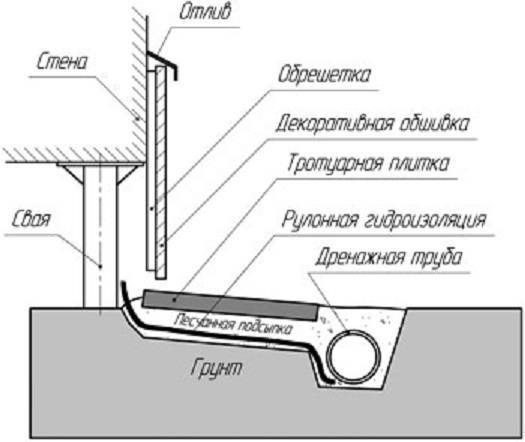

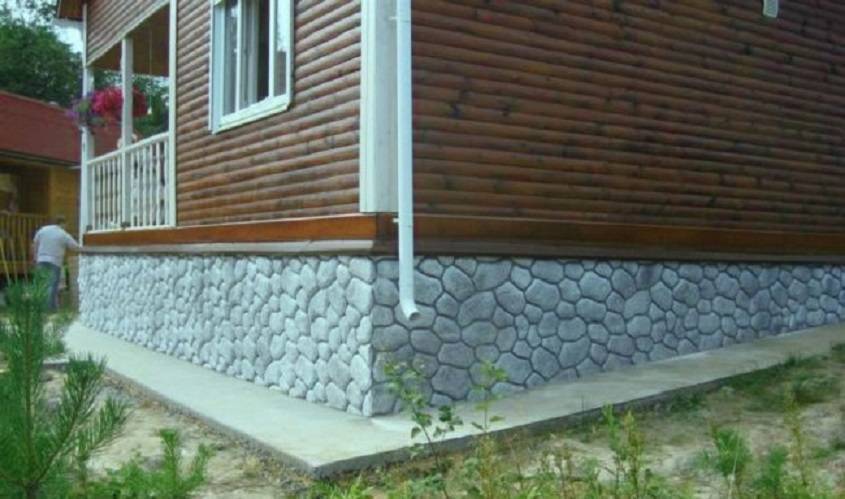

Облицовка фундамента на винтовых сваях

Когда фундамент готов, нужно выполнить его облицовку, ведь в своем первозданном виде винтовой фундамент имеет не эстетичный вид. Выбирая вид облицовки, можно не просто улучшить внешний вид фундамента, но и придать ему дополнительную прочность. Это уже тот этап работ, который можно сделать самостоятельно, без помощи специалистов.

Но обратимся к опыту строителей. Несмотря на то, что готовый фундамент уже обладает прекрасными опорными и защитными качествами, не помешает усилить их. Тем более, погодные аномалии, а также волнения почвы сверх рассчитанных, никто не отменял. Винтовые сваи предназначены для деревянного дома, поэтому фундамент должен выглядеть гармонично и дополнительно усиливать фундамент. Для этой роли прекрасно подойдут искусственный или натуральный камень, который мы и используем для отделки.

Отделка из данных материалов призвана не только создать эстетику в общем ансамбле, но и придать строению дополнительную прочность. Отдельно заметим, что каменный фундамент также защитит дерево от снега и воды

Если в вашем регионе присутствуют обильные осадки, уделите внимание такому свойству отделочного материала, как гидропонность

Облицовка выполняет не только роль декора. Как отмечают специалисты, камень выполняет и дополнительные армирующие функции. Если при облицовке будет использован камень, дополнительного усиления винтового фундамента выполнять не надо, облицовка способна выполнить данную функцию.

Уделите внимание раствору. Он является частью укрепительного сооружения

Хорошо будет добавить в него пластификаторы, чтобы раствор приобрел пластичные свойства

Это важно, ведь фундамент на сваях, ввиду своей конструкции, динамичен и может смещаться при сезонных возмущениях почвы. Чтобы облицовка укрепляла конструкцию, а не оказывала лишнее сопротивление, придайте и ей пластичность с помощью раствора с пластификаторами

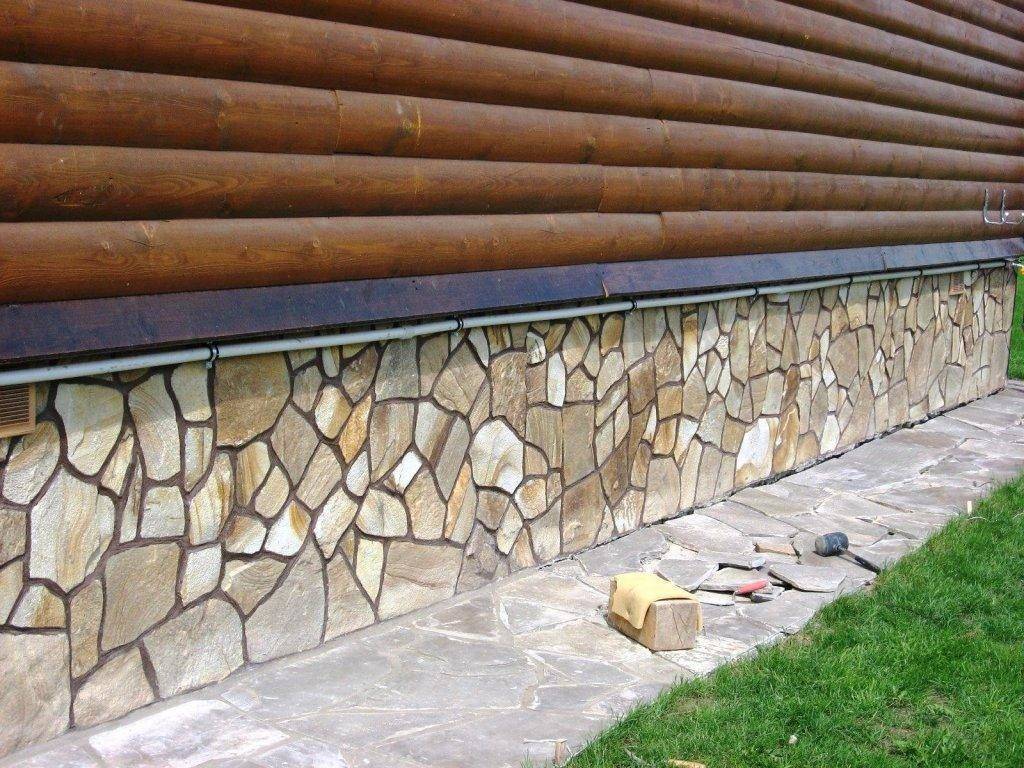

После выбора материала облицовки возникает вопрос о высоте отделки. Тут мнения специалистов расходятся. Одни рекомендуют выкладывать только фундамент, иные – выполнять отделку вплоть до оконных проемов. Истина находится, как всегда, посередине. Высота отделки зависит от специфики погодных условий региона – чем больше перепад температур, осадки, колебания почвы, тем выше должна заканчиваться отделка (усиление).

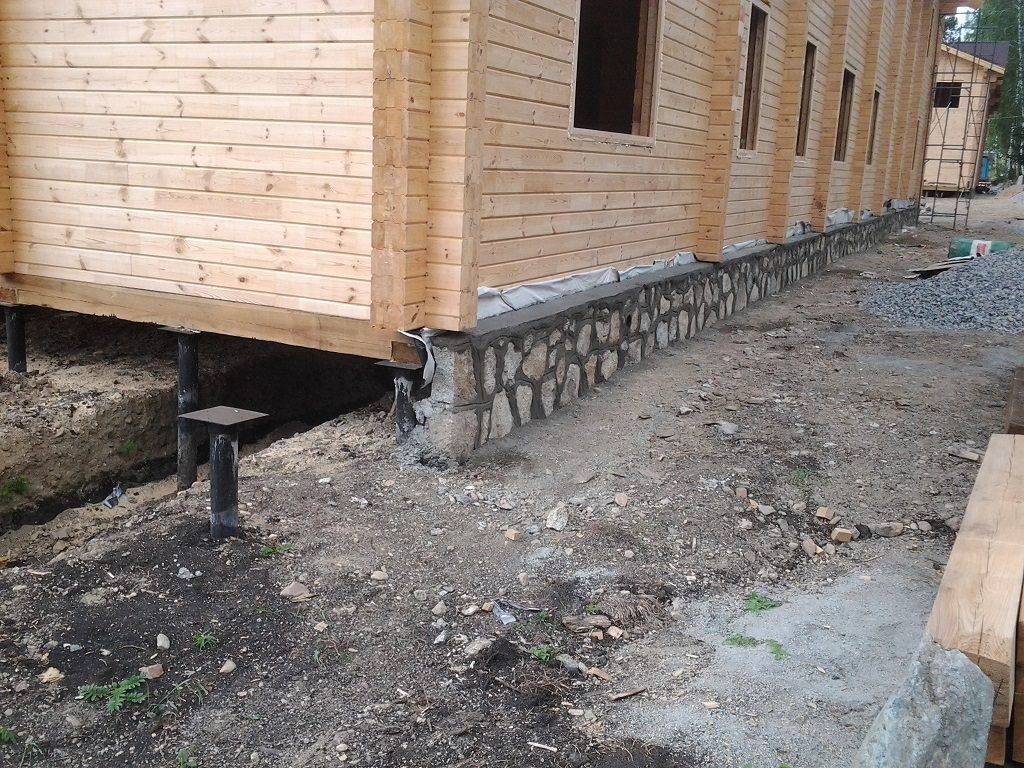

Скрепляется камень при помощи специального раствора на основе бетона и пластификаторов. Смесь готовится непосредственно перед началом работ. Каждый элемент тщательно смазывается раствором и выкладывается на поверхности. После завершения работ по отделке следует тщательно промазать все швы фиксирующим раствором. После высыхания их можно покрасить обычной краской.

Какой фундамент выбрать для каркасного дома

При выборе типа фундамента нужно учитывать несколько особенностей:

прочность грунта на участке;
уровень расположения грунтовых вод;
этажность здания;
необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

Столбчатый фундамент

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры

При этом требуется уделить большое внимание гидроизоляции и утеплению

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Чем утеплен каркасный дом?

Утеплители, которые применяют в стенах каркасных домов, должны обеспечивать теплоизоляцию дома не ниже нормативной при толщине слоя около 15 см (эта цифра определяется размером сечения каркаса).

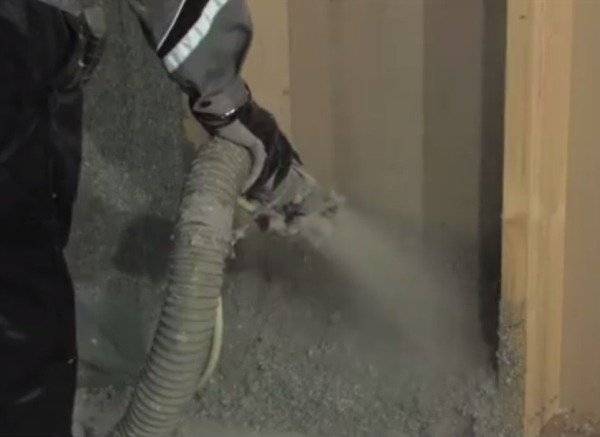

Для напыления эковаты чаще всего используют специальные выдувные установки

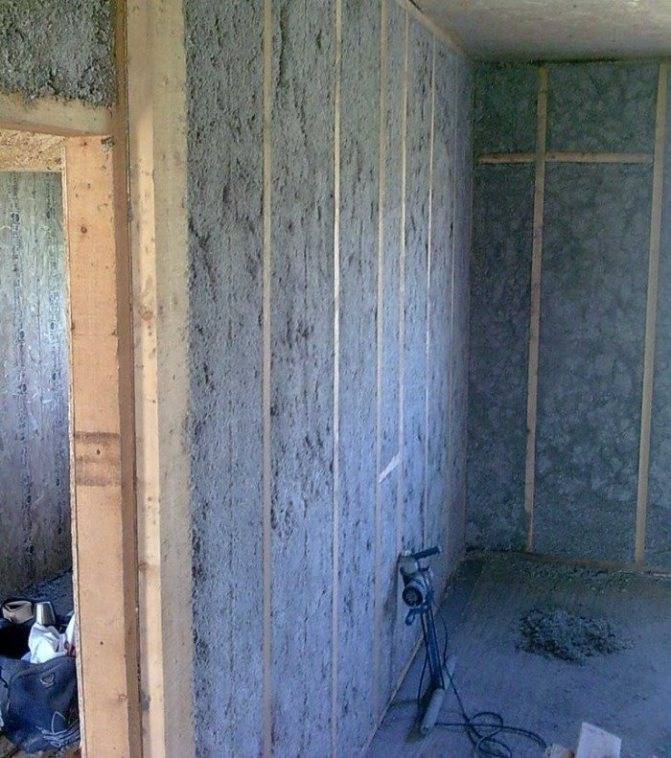

После напыления эковаты, специальным устройством выравнивают уложенный слой эковаты

Данным требованиям соответствуют:

минеральная (базальтовая) вата (достаточная толщина — 15 см). Этот материал обладает также хорошими звукоизоляционными качествами. Плиты утеплителя должны быть жесткими, чтобы со временем не произошли их усадка и снижение энергоэффективности стен дома. Базальтовая вата — наиболее распространенный утеплитель в каркасных домах.

Минеральная вата — один из самых популярных утеплителей

вспененный пенополиуретан (ППУ), достаточная толщина 10-12 см). Это прочный, жесткий материал. Его недостаток в том, что при пожаре он выделяет ядовитый дым, поэтому в стене он должен быть изолирован обшивкой (что как раз соответствует конструкции каркасного дома). Пенополиуретан используют в некоторых типах каркасно-щитовых домов заводского изготовления.

Утепление каркасного дома напылением пенополиуретана (ППУ)

экструдированный пенополистирол применяют как дополнительное утепление (толщина слоя — 3-10 см). Укладывают его по наружной обшивке домов для придания им повышенной энергоэффективности. Это высококачественный, долговечный, дорогой материал, его используют в каркасных домах премиум-класса.

эковата — утеплитель из целлюлозы (толщина 20 см). Материал представляет собой однородную массу, напоминающую вату. При утеплении стен его засыпают между обшивками или увлажняют и наносят на утепляемую поверхность при помощи выдувного оборудования. При влажном методе нанесения материал, застывая, плотно схватывается с конструкциями (за счет присутствующего в нем лигнина — древесного клея, естественного связующего). Для снижения горючести в состав эковаты входят антипирены.

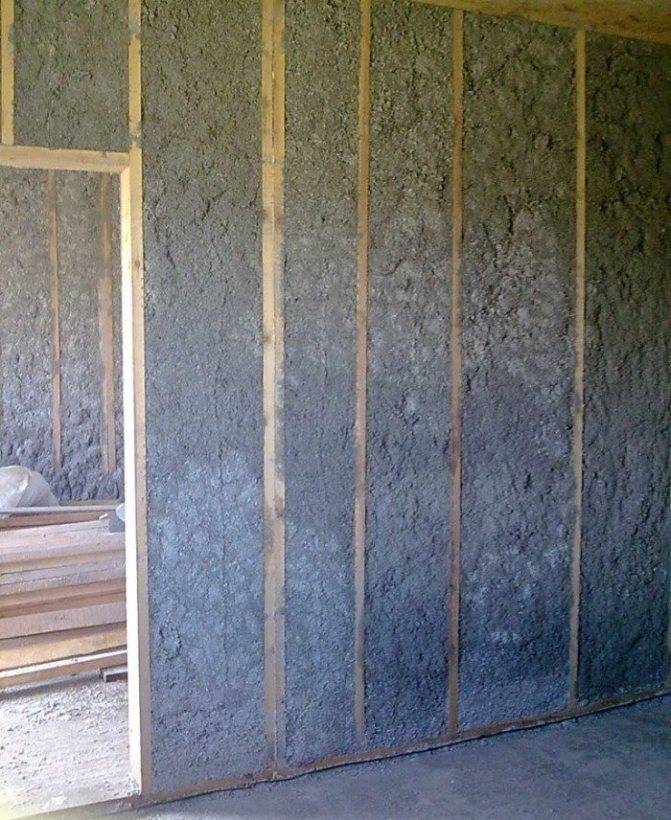

Утепление каркасного дома эковатой

древесноволокнистая вата — утеплитель для домов с повышенными требованиями к экологичности (толщина — 16-20 см). Он имеет форму жестких плит, в которых связующим тонких волокон целлюлозы является природная древесная смола.

Другой вид экологичного утеплителя — камышовые (камышитовые) маты и плиты.

Назначение и основные виды свайных фундаментов

Этапы строительства крыши каркасного дома с фотопримерами

Монтаж свай своими руками

Как возвести СФ своими руками?

Перед началом строительства необходимо провести подготовительные работы:

Организовать доставку винтовых свай и стройматериала на участок.
Убрать остатки старого фундамента (если есть).
Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
Подготовить приспособления для вкручивания стержней в грунт.

Этапы строительства:

В установленных местах вкручивают винтовые сваи в грунт, пока наконечник не упрется в твердый пласт. При этом соблюдают вертикальность оси трубы (допустимое отклонение – не больше двух градусов).
Обрезают верхнюю часть металлических труб, выравнивая плоскость по горизонтали.
Заливают раствором внутреннюю полость столба, чтобы исключить вероятность окисления металла.
Когда бетон наберет прочность, наваривают оголовки на концы труб.
Шлифуют сварные швы и покрывают слоем гидроизоляционного материала.

Особенности изготовления ростверка

Типы обвязки для винтовых свай различают по материалу изготовления:

металлические;
деревянные;
бетонные.

Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:

Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
По углам конструкции устанавливают укрепляющие уголки.

Особенности монтажа металлического ростверка под каркасное сооружение:

для обвязки используют двутавровые балки или швеллера;
помимо сваривания каркаса, углы необходимо стянуть болтами;
металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.

Плюсы и минусы свайно-винтового фундамента

Подъем старого дома на сваи

В случае если у старого дома произошло частичное разрушение фундамента и есть необходимость в ремонте или устройстве более высокого, для подъема дома и дополнительного укрепляющего фундамента могут быть использованы винтовые сваи.

Пример подъема старого дома на свайный фундамент

Подъем дома на винтовые сваи происходит с использованием домкратов, которые устанавливаются по краям дома. После монтажа винтовых свай, можно спокойно приступать к ремонту старого фундамента или поднять новый на необходимую высоту.

Итак, винтовые сваи часто приходят на помощь, когда нет возможности использовать ленточный фундамент, и вполне справляются с поставленной перед ними задачей.

Технологический процесс установки фундамента на сваях

Перед тем как приступить к монтажу самого фундамента, требуется проект дома на сваях

При проектировании следует учесть количество и расположение свай, это зависит от нагрузки, расположение тяжелой бытовой техники и мебели в доме. Расположение коммуникаций.

Изучение состава грунта лучше всего доверить специалистам, профессионалы рекомендуют анализ проводить весной, чтобы достоверно выяснить уровень грунтовых вод.

После того как проект готов и посчитан, сваи куплены

Следует изучить спецификацию, которая прилагается к сваям, в ней указаны все параметры, а также максимальная нагрузка.

Производим разметку участка. Шаг между сваями 2-3 м., допустимая погрешность до 2 см. Сваи устанавливают на всех изгибах здания.

В точках максимальной нагрузки возможно установка нескольких опор, по мере снижения нагрузки возможно увеличение расстояния между опорами. Диаметр свай до 100 мм., используют при строительстве легких конструкций. Сваи с диаметром от 100 мм., используют при строительстве жилых домов.

Монтируем опоры

Установку опор возможно производить тремя способами:

редукторный,
механический и
ручной.

Механический способ — самый быстрый и обеспечивает строгую вертикаль, но затратный.

Редукторный способ, тоже требует специального приспособления, также дорого.

А своими рукамипридется попотеть и набить руку. Свая используется один раз. Каждая свая может углубляться на различную глубину, это зависит от грунта.

Начинают установку опор с углов фундамента. При длине сваи 2-2.5 м, ее устанавливают вместо монтажа, в специальное технологическое отверстие вставляют металлический прут, и начинают завинчивать, до заданного уровня, в процессе постоянно контролирую вертикаль, с помощью отвеса и строительного уровня.

При длине сваи 2-4 м, для завинчивания используют рычаги длинной 3 м. Как было выше сказано, для возведения винтового свайного фундамента своими руками потребуется 3-4 человека. Допустимый угол отклонения по вертикали до 2 градусов.

После того, как последняя свая погружена, производят обрезку под один уровень. Для этого лучше использовать дальномер или водяной уровень. Для обрезки используют болгарку.

После того, как все обрезали, требуется полости свай забетонировать. Это делается для того чтобы вытеснить воздух и предотвратить процесс коррозии. Раствор можно заказать готовый или приготовить самостоятельно в бетономешалке или корыте, используя цементно-песчаную смесь.

Когда бетон высохнет, навариваем оголовки

Оголовки – это специальные металлические площадки, предназначенные для фиксирования обвязки из бруса или швеллера.

Обязательно зачищаем все швы и обрабатываем все металлические элементы находящиеся выше уровня земли, специальной антикоррозийной мастикой.

Собираем ростверк

Ростверк – это решетка.

Это основание, на котором возводится строение, выполняется из балок, швеллеров, плит соединенных с оголовками свайного фундамента.

Для тяжелых построек с большой нагрузкой, надо применять швеллеры или плиты, что ведет к удорожанию.

Для легких конструкций достаточно бруса.

Все, фундамент готов, можно приступать к постройке дома.

При желании цоколь дома на сваях, можно отделать декоративным сайдингом, деревом.

Главное — оставить зазор между отмосткой дома и сайдингом.

Как посавить Каркасный дом на сваях своими руками? Пошаговая инструкция
