Карнизная планка для металлочерепицы – устройство, методы установки

Актуальность карнизной планки для металлочерепицы

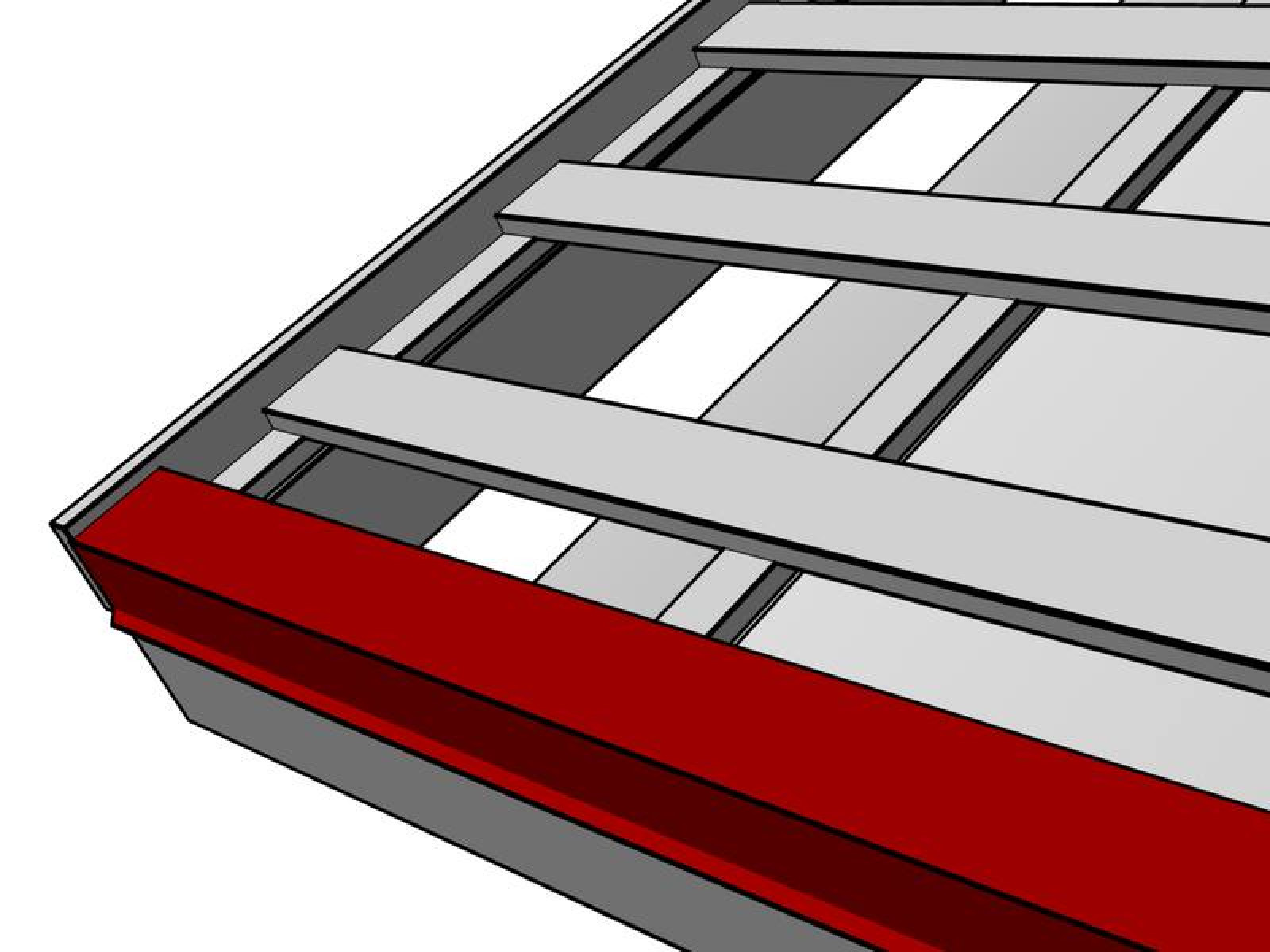

Карнизная планка — доборный элемент, защищающий конструкцию кровли от действия внешних факторов

От правильной установки планки зависит прочность и срок эксплуатации кровельного покрытия.

Свес также выполняет декоративную функцию, создавая законченный образ конструкции – крыша приобретает эстетичный вид. Карнизы выбирают в едином цвете с металлочерепицей, но нередко дизайнеры предлагают контрастные решения.

Отличие планки от капельника

При монтаже кровельных элементов своими руками часто возникают ошибки с определением доборных частей. Зачастую планку путают с капельником. Установка этого элемента вместо карниза снижает эксплуатационный срок кровельной конструкции.

Принципиальное различие между деталями заключается в месте монтажа и назначении. Капельник необходим для отвода конденсата, скопившегося на гидроизоляционной плёнке. Он также защищает древесину от воздействия влаги. Капельник монтируется на систему стропил за пароизоляцию.

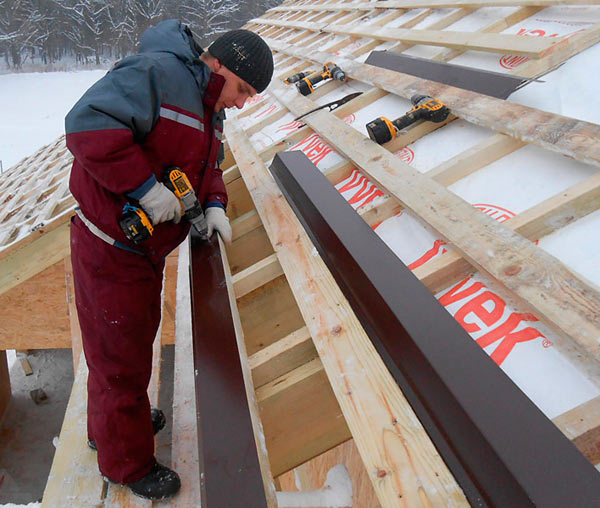

Существует очерёдность установки этих деталей. Карнизная планка крепится на металлочерепицу. Капельник на неподготовленный кровельный пирог напрямую к стропилам. При этом он не примыкает к брусу, а немного свешивается и выводится под жёлоб стока воды.

Плюсы и минусы карнизного свеса

Покупательский спрос на карнизную планку для профнастила и металлочерепицы обусловлен достоинствами материала и техническим отсутствием недостатков. К явным преимуществам свесов относится:

• Защита перекрытий и чердака от воздействия внешней среды.
• Герметичные кровельные соединения стен, труб и шахт.
• Защита пиломатериалов, используемых в конструкции крыши, что позволяет нивелировать риск распространения пожара. В целом использование карнизных доборов соответствует стандартам пожарной безопасности.
• Широкая ассортиментная линейка цветов позволяет подобрать свес к любому оттенку металлочерепицы.
• Правильная установка планок при возведении кровли и соблюдение особенностей монтажа обеспечивает стильный внешний вид дома, а также продлевает срок службы кровли.

Функциональное предназначение

Функции ветровой планки для профнастила заключаются в следующем:

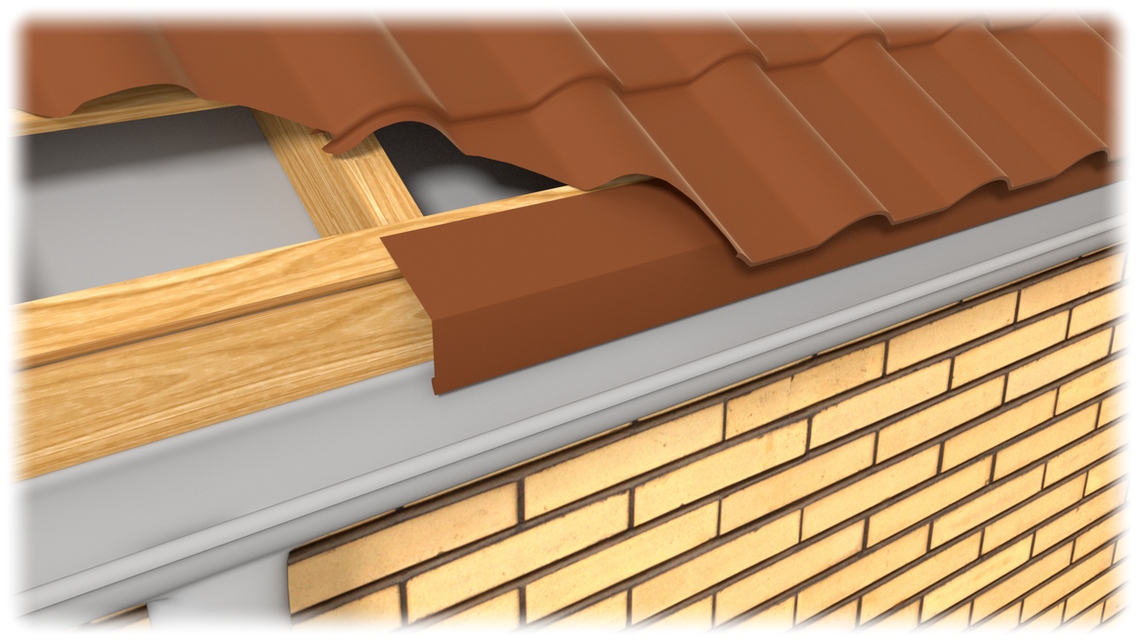

• Защита крыши от ветра. Данный фактор особенно важен в регионах с резким климатом. Сильное воздействие ветра способно повредить края металлочерепицы. Благодаря ветровой планке все элементы кровли и обрешетка защищены от негативного влияния погоды.
• Защита от влаги. Многие элементы кровли выполняются из дерева, которое плохо «переносит» прямое попадание воды. Применение карнизной планки позволяет предотвратить намокание древесины, увеличивая эксплуатационный период всей конструкции крыши.

• Предотвращение попадания птиц и мелких животных под кровлю. Их присутствие не только создает дискомфорт, связанный с появлением неприятного запаха, но и способствует образованию микробов и грибка. Ветровая планка для профнастила не позволит представителям фауны проникнуть внутрь кровли.
• Придание конструкции завершенного вида. Планка для профнастила обеспечивает более эстетичный вид кровли, так как закрывает неровные края и позволяет аккуратно закрыть места соединения с сайдингом (или другим фасадным материалом).

Гарантия производителя

Срок действия гарантии зависит от вида полимерного покрытия, типа изделия и климатических особенностей местности (применяется территориальное зонирование, основным критерием которого является степень удаленности от берега моря).

	Гарантийный срок (лет)
Внешний вид	Технические характеристики
Вид покрытия/изделия	Внутренняя зона (более 3 км от берега моря)	Внутренняя зона (более 3 км от берега моря)	Приморская зона (менее 3 км от берега моря)
Solano e30	25	50	15
GraniteHDX	20	35	10
Velur	10	20	5
Colority Print	10	20	5
dp	10	20	5
Полиэстер	10	20	5
Цинк GL	–	5	2
Водосточная система Granite	10	25	10
Водосточная система Aluzinc	10	25	10

С условиями предоставления фирменной гарантии на металлочерепицу Гранд Лайн можно ознакомиться при покупке в офисах продаж компании Строймет (подробная информация содержится в гарантийных талонах).

• Монтаж фасадных панелей Нордсайд
• Монтаж сайдинга Нордсайд
• Пленка Tyvek
• Инструкции по монтажу металлочерепицы
• Битумная черепица Tegola
• Альбом Тегола
• Битумная черепица Ruflex
• Гибкая черепица Shinglas
• Гонтовая кровля Kerabit
• Профнастил
• Профнастил Grand Line
• Системы водостока Siba
• Системы водостока Scala
• Система водоотвода Gidrolica
• Чердачные лестницы Fakro
• Вентиляция Vilpe
• Вентиляция Ridge Master
• Вентиляция Tegola
• Сайдинг Docke
• Сайдинг Mitten
• Сайдинг Kaycan
• Сайдинг Grand Line
• Металлосайдинг Grand Line

Главная > Инструкции по монтажу > Металлочерепица

Технические характеристики

Ветровые планки представляют собой тонкие листовые изделия простой формы. Применяются они практически для любых видов кровельных систем. Надежность такой продукции зависит в большинстве случаев от материала, из которого ее получают. Сегодня на рынке представлено несколько видов планок.

Металлические

Зачастую изготавливают их из тонколистовой стали. Данный материал легко поддается обработке. Получают планки на специальных прокатных станках, способных придавать им нужную форму. Иногда на рынке можно встретить варианты из алюминия. Они не пользуются популярностью, так как этот металл довольно дорогой. Металлические защитные системы плохо противостоят воздействию влаги, поэтому их все покрывают специальными защитными красками и растворами.

Пластиковые

Основным сырьем для изготовления ветровых планок является поливинилхлорид. Он отличается высокой стойкостью к ультрафиолету. При этом материал оптимально легкий. Но пластик не так долговечен, как металл, он не способен выдерживать высокие нагрузки. К таким системам не рекомендовано крепить тепловые кабели, так как при перепадах температуры поливинилхлорид постепенно теряет свои первоначальные свойства.

Технология монтажа металлочерпицы

Работа крыши, накрытой металлической черепицей, в большинстве случаев подчиняется от выполнения монтажной технологии, где установлены такие правила:

• кровельный лист подлежит креплению в месте примыкания к каркасу в прогибе волны;
• монтаж нижних листочков к первой обрешетке совершается путем крепежи над ступенькой через волну;
• монтаж других листов к каркасу совершается с креплением достаточно близко к ступеньке;
• монтаж со стороны торцевой дощечки создается в каждую волну;
• все листы обязаны быть замечательно притянуты к каркасу;
• в местах нахлеста монтаж листочков создается саморезами в регресс волны.

Кол-во винтов берут в расчете до 9 штук на один метр квадратный покрытия для кровли. Подрезание металлической черепицы исполняют используя ножовку по металлу, ножниц по металлу или высечных ножниц. Важным условием при подборе слесарного инструмента считается рабочий объем и ширина отделываемой плоскости. Так, для нарезки маленьких полосок прекрасно подойдет ножовка или ножницы для металла. Если потребуется сделать длинный рез, ширина которого формирует большущее расстояние, высечные ножницы будут самым лучшим инструментом.

Применение угловых шлифовальных машинок (болгарок) решительно воспрещено. Вследствии перегрева и разрушения полимерного слоя совершается быстрое разрушение основного материала металлической черепицы.

Виды конструкций

Капельники для кровли изготавливают из оцинкованной стали и из пластика, с износостойким покрытием из полимеров и без него. Разделяют два типа, рассмотрим подробнее в таблице.

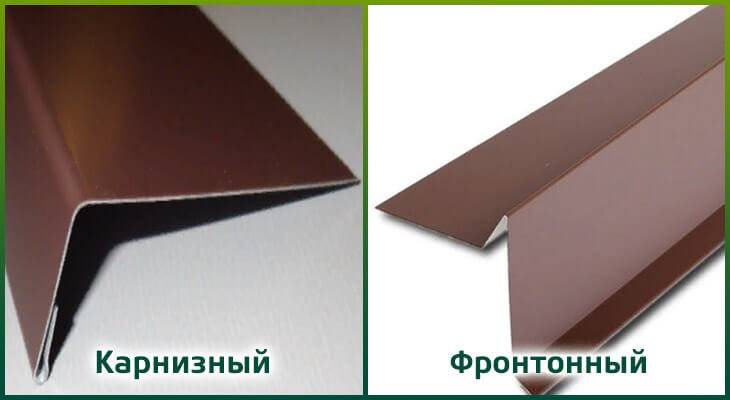

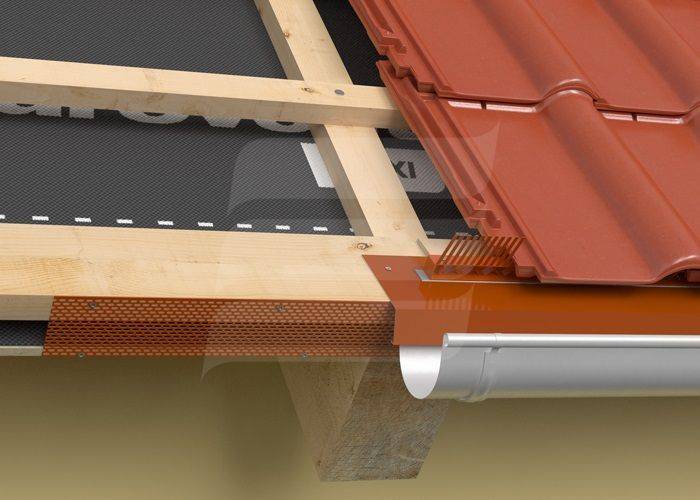

• Карнизный. У добора два изгиба. Первый делит элемент на фартук капельника и юбку, второй представляет собой ребро жесткости. Монтируется на краю крыши. Укладывается на лобовую доску, прикрепленную к окончанию стропил.
• Фронтонный. У добора три загиба: фартук, юбка, ступень. Монтируется на фронтонных концах крыши. Уберегает от осадков свес фронтона. Капельник устанавливается на подкладочный ковер.

Применяется 2 вида конструкций с капельным добором.

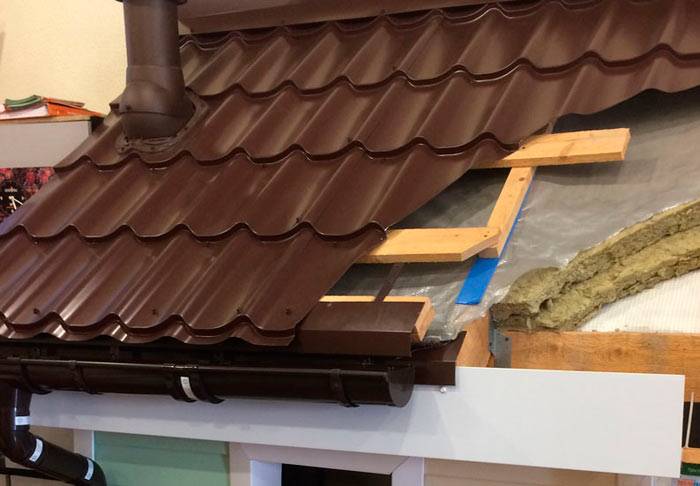

Первая используется при монтаже водоотвода на коротких крюках, с креплением к карнизной доске. В этом случае капельная планка заводится в желоб водоотвода.

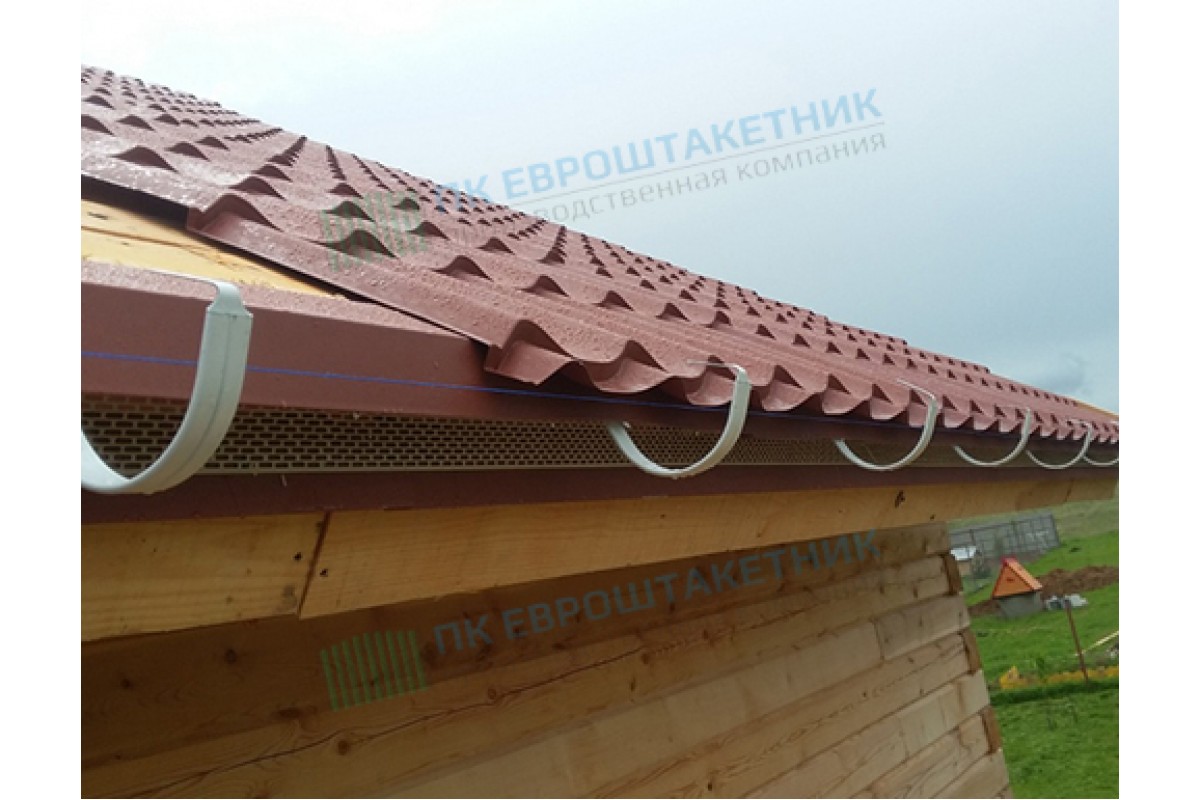

Вторая применяется при монтаже водосточного желоба на длинных крюках. В таком варианте в него заводят карнизную планку, а капельный элемент располагают под водоотводом.

Технология монтажа черепицы из металла Каскад

В принципе, технология сборки кровли «Каскад» ничем от стандартного монтажного процесса не отличается. Просто при монтаже обрешетки придется учитывать шаг волны.

Итак, процесс сооружения крыши начинается с монтажа стропильной системы. Здесь требование одно – шаг установки стропил – 60 см. Второй этап – монтаж обрешетки. Здесь шаг установки зависит от шага волны. У изделий от этот параметр равен 350 мм, у производителя НЛМК и Северстали – 300 мм.

Что касается обрешетки под металлочерепицу на крышу Каскад, то для нее лучше использовать доски толщиною 25-35 мм и шириною 100 мм. Можно обойтись более дешевым вариантом – деревянными брусками сечением, размер ширины которой варьируется от 25 до 40 мм. Основная задача производителя работ – строго придерживаться шага волны при монтаже элементов обрешетки.

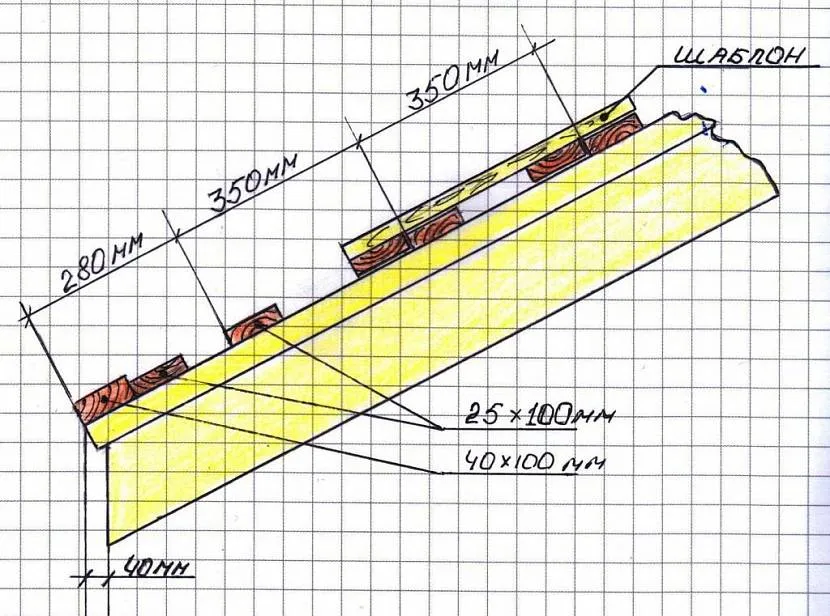

Шаг обрешетки под металлочерепицу модели «Каскад» Источник housetopgid.ru
