Виды кладки и расчет толщины для кирпичных стен

Опирание плит перекрытия

1. электросварочный аппарат;
2. плиты перекрытия.
3. арматура;
4. раствор бетона;
5. емкость для замешивания раствора;
6. отбойные молотки;
7. ломы;
8. ножовки;
9. кельмы;
10. уровень;
11. лом;
12. четырехветвевой строп;
13. растворная лопата;

Требуемый персонал для проведения работ по монтажу плит:

1. монтажник, монтирующий плиты, старший в звене;
2. монтажник, монтирующий плиты;
3. работник, занимающийся такелажными работами.

Процесс монтажа

Перед началом монтажа плит перекрытий места опирания тщательно выверяются

по высоте и горизонтали и нансится цементный раствор до проектной отметки.

Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.

Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

Многопустотные плиты перекрытий, опирающиеся на наружные стены из

кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.

2. Размер заделки плиты в кирпичные стены 90-240мм.

3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот

железобетонными вкладышами.

4. Ряд кладки под опорную часть плит следует выполнять тычковым.

5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать

связи анкеров.

6. Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит

перекрытий на раствор и проверки правильности их положения.

7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали

установкик анкеров выполнить в соответствии с чертежами проекта.

8. Выемки в плитах у монтажных петель после монтажа тщательно заделать

бетоном В7.5 по ГОСТ 26633-91*.

9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.

Замоноличивание швов производить после установки соединительных элементов

бетоном В15 с мелким заполнителем.

10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается

сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка

отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм

допускается высверливать одно из продольных ребер совместно с арматурой.

11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.

12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить

в стену не более чем на 25мм.

13. Обязательно выполнение связевых сеток под плитами перекрытий в местах

пересечения несущих и самонесущих стен.

14. Все монтажные работы должны производиться согласно требованиям

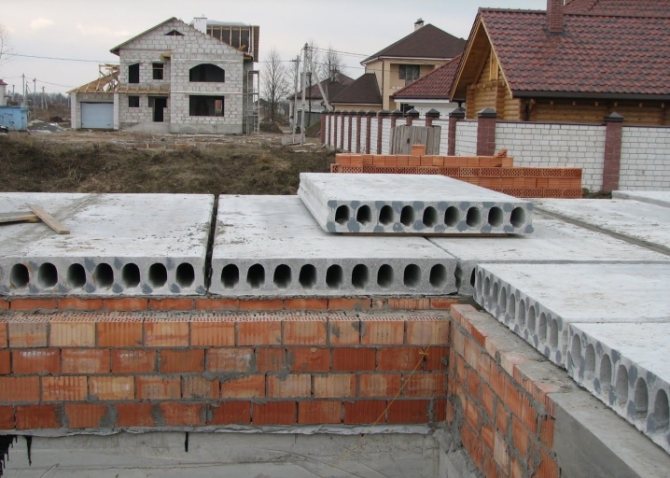

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

• ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
• ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
• НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
• НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

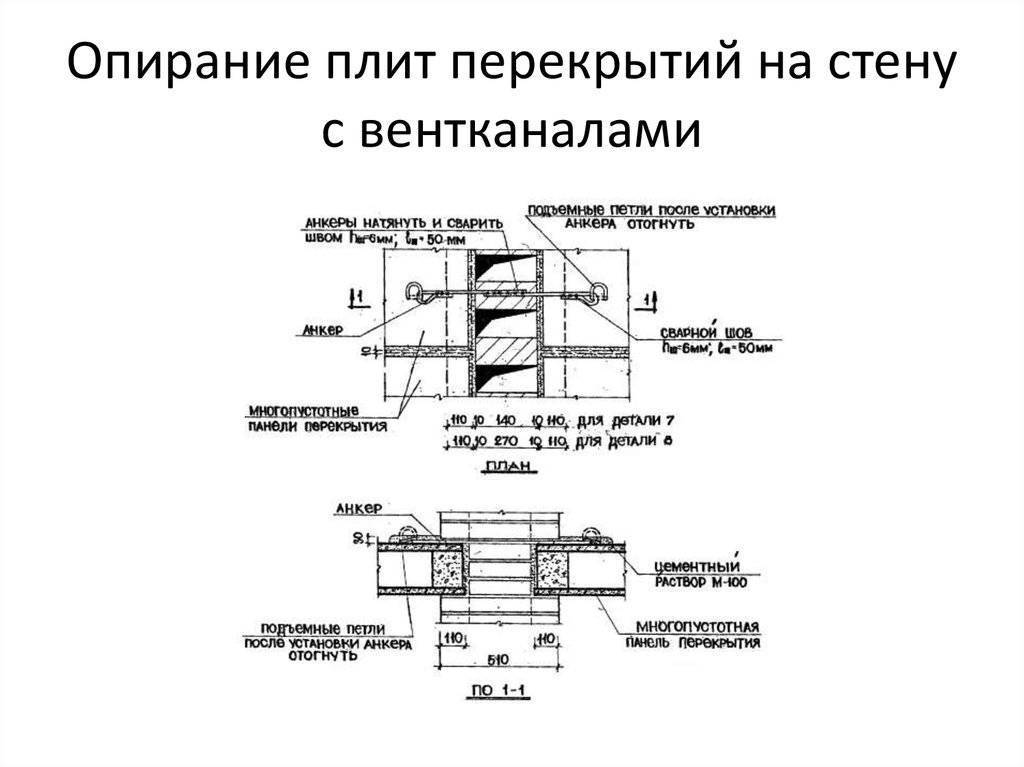

Устройство и узлы опирания плиты

Выполнение кладки в полтора и два кирпича

Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию

Кирпичная кладка выполняется согласно определенных правил. Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию. Суть перевязки заключается в правильном распределении нагрузки и увеличении прочности строения. Перевязку можно выполнить тремя способами:

• поперечный шов, препятствующий соединению смещения кирпичей по всей конструкции;
• перевязка вертикального шва;
• продольный шов, препятствующий расслоению и смещению строительного материала, распределяет равномерную нагрузку.

Кирпичные стены выкладывают двумя способами: многорядным или однорядным. Для однорядного типа характерно выложить ряд наружу ложковой стороной, а второй ряд выкладывают наружу тычковой поверхностью. В итоге, получается, каждый поперечный шов сдвигается на ¼ строительного материала, а продольный шов на 0,5.

Для многорядного типа характерно чередование через несколько ложковых.

Строительство в полтора изделия.
Толщина стен дома из кирпича может составлять и 380 мм. Такой метод кладки достаточно распространённый и называется в полтора кирпича. Изделие начинают выкладывать из углов, первые кирпичи располагают перпендикулярно. Первый ряд выкладывают с помощью строительного шнура, который фиксируют по высоте первого и второго кирпича. Тычковую поверхность располагаем по внешней стороне, а внутреннюю сторону располагаем ложковой частью. Следующий ряд выкладывается противоположно первому, таким образом, получается зеркальное отражение. Толщина стены, устроенная в полтора кирпича, способна выдержать нагрузку крыши и перекрытия между этажами. Особенность этого метода заключается в том, что вертикальный шов не совпадает, он полностью перекрыт поверхностью других кирпичей.

Строительство в два изделия.
Способ кладки в 2 кирпича или в 500 мм выполняют в местах с сильными перепадами температур. Такая толщина стен из кирпича не требует использование утеплительных материалов. Качество конструкции напрямую зависит на долговечность строения и его термоизоляцию.

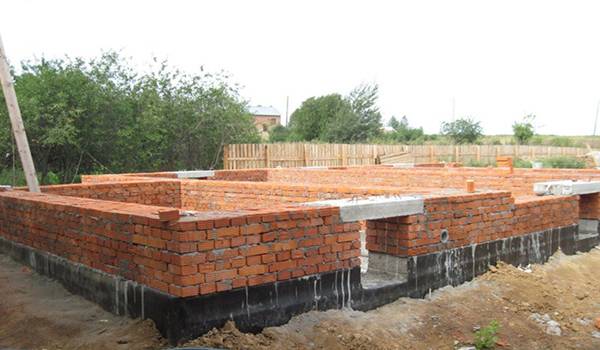

Внутренние и наружные несущие конструкции

Прочность несущих конструкций не обязательно определяется их толщиной. Другими словами, самые толстые стены не всегда являются самыми крепкими, прочными и надежными. Поэтому нужно с максимальной точностью определить минимальную и максимальную толщину несущих стен в кирпичном доме.

Функциональное назначение несущих конструкций — выдерживать различные весовые нагрузки. Давление на несущие элементы здания увеличивается плитами перекрытия, верхними этажами, перегородками, крышей.

Чаще всего возникает необходимость возведения внутренних несущих опор под плиты либо под балки перекрытия. Как правило, хватает толщины стен в 1 кирпич. Если же стык между перекрытиями попадает на несущий элемент, то его необходимо сооружать в 1,5 кирпича.

Для создания прочного остова здания все несущие элементы, расположенные по внешним углам, при состыковке с внутренними несущими конструкциями желательно армировать сеткой либо арматурой. Делают это через каждые 5 рядов.

В наружной отделке здания используют подпорные колонны либо несущие углы. В таких случаях минимальная толщина — 1,5 кирпича. На более точное определение влияет вес нагрузки и размеры стенных проемов.

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015—2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779—82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 23009*78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 26433.0*85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Возможные сложности и ошибки в процессе

Данная кладка относится к сложным вариантам возведения стен, ее могут выполнять только высококвалифицированные каменщики. Основные сложности возникают в связи с необходимостью точного создания углов.

Наиболее распространенные ошибки при кладке стен в 1,5 кирпича:

• в строительстве применен кирпич низкого качества с плотностью менее 650 кг/м3, кривыми гранями, с дефектами и различными геометрическими размерами;
• не выполнен изоляционный слой между цоколем и стеной;
• при поднятии углов не выполнено правило перпендикулярности первых блоков;
• нет армирующего слоя;
• не выполнена схема укладки тычковых и ложковых сторон.

Правила и технология монтажа плит перекрытия

Толщина отдельного элемента

толщина материалов для постройки стен

Совершая расчет толщины стены из кирпича, нужно учитывать еще и то, какой толщины будет непосредственно отдельный его элемент. В современном строительстве принято применять следующие его типы:

• одинарный;
• полуторный;
• двойной.

Самая обычная единица кирпича будет иметь следующие габариты — 25 х1,2х6,5 см. Такие размеры остаются неизменными еще с первой половины прошлого столетия, когда они были закреплены в соответствующей документации. У полуторного экземпляра размер будет составлять 25х12х8,8 см. Еще лучше для наружных стен будет использовать двойной вариант. Его габариты — 2,5 см х12смх13,8см.

Расчет кирпича на дом

Рассчитывают количество материала на дом, используя 1 из 2-х способов:

• Учитывая растворный шов. Стандартная толщина составляет 5-10 мм.
• Расчет без учета шва.

При бесшовном подсчете, количество выше. Прибавка составляет 25-30%. Подсчет с учетом шва, требует прибавки в 10-15%, на случай возможного боя при строительстве.

Как высчитать количество кирпича вручную?

Чтобы рассчитать вручную, необходимо знать размеры, виды кирпичей, способ укладки строительного материала. Далее рассказано, как это сделать своими силами.

Виды кирпича для строительства

Строительный материал, делят на две группы:

• Кирпич силикатный.
• Керамический кирпич.

По наполненности изделия, делят на:

• Полнотелые.
• Пустотелые.

Полнотелый материал, без полости внутри. Применяется в строительстве несущих стен.

Следующая группа, помогает определять размеры изделия:

1. Одинарный – 65 мм.
2. Полуторный – 88 мм.
3. Двойной – 140 мм.

При строительстве нет разницы, каким видом, осуществляется кладка. Отличие в эстетической привлекательности.

Как выбрать толщину кирпичной стены?

Рассчитывая необходимую толщину, учитывают конструктивные особенности здания, высоту, общую площадь. Есть стандартные нормы, толщина должна быть равна 1/20 от высоты одного этажа. При высоте потолка 2.7 м, сделав расчет 2700х1/20= 135 мм. Если здание двухэтажное, показатели умножают на 2.

Толщину стены определяет тип кладки:

• Толщина стены в полкирпича равна 120 мм.
• Кладка с уложенным поперек материалом называется в один кирпич. Ширина – 250 мм.
• Полуторная – 380 мм плюс на шов 10 мм.
• Поперечная кладка двух кирпичей– 510 мм + шов 10 мм.
• 2 поперек и один вдоль – 640 мм.

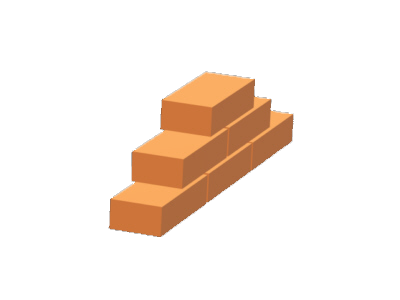

Виды кладок

Отметим, что применение кладки, толще чем 2,5 кирпича, явление редкое. Это обусловлено климатическими особенностями региона. Но чтобы строение не теряло теплоизоляционных свойств, резоннее использовать воздушные каналы в кладке и теплоизоляционные материалы.

Раствор для кладки

На количество материала для кладки нужно знать еще один параметр, вид раствора. Еще несколько лет назад единственным вариантом для кирпичной кладки был цементно-известковый раствор, при котором ширина шва варьировалась от 10 до 15 мм.

В нынешних условиях выбор строителей несколько увеличен, и есть возможность вместо цементного раствора использовать клей. Особенно это касается силикатного кирпича.

Толщина шва в этом случае будет минимальной, поэтому ее можно не учитывать при проведении расчетов.

Укладка на клей

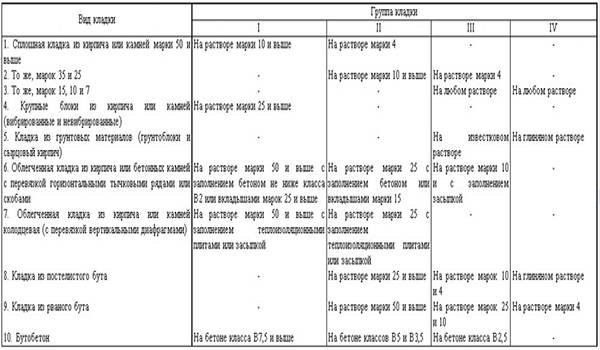

Требования к кирпичной кладке стен.

      После того, как Вы определились с конструктивом стены, произведя теплотехнический расчет, можно приступать к их изготовлению. Как известно, для увязки кирпичей между собой их укладка производится на цементно-песчаный раствор. Требования к приготовлению раствора и к его качеству будет рассмотрено в отдельной статье Поскольку кирпичи не укладываются вплотную друг к другу, между ними оставляется зазор, который и должен заполняться раствором. Этот зазор называется швом. Для повышения устойчивости стены и предотвращения образования трещин в процессе усадки здания, кирпичную кладку необходимо обязательно выполнять с перевязкой швов. Что же такое перевязка швов – перевязка швов, это определенная последовательность укладки отдельных кирпичей, при которой каждым верхним кирпичом перекрывается шов от примыкания друг к другу двух нижних кирпичей
      Перевязка должна быть как в продольном направлении стены, так и в поперечном. В зависимости от толщины стены были разработаны стандартные виды кладок, максимально обеспечивающие перевязку швов, например:
для стены – 120 мм:
для стены – 250 мм:
для стены – 380 мм:
для стены – 510 мм:

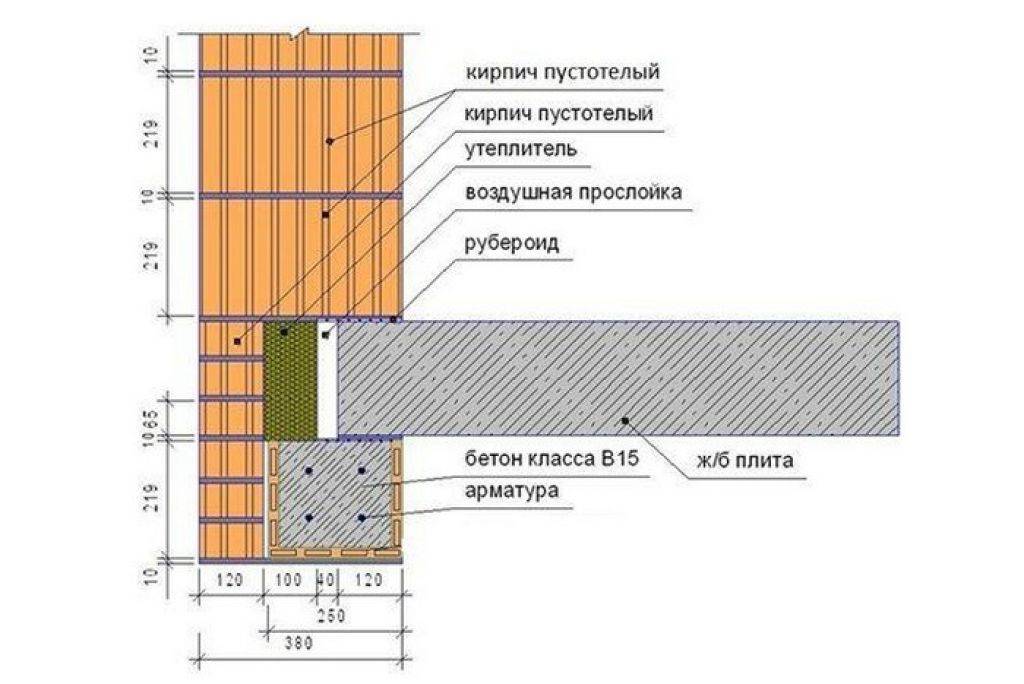

      При изготовлении многослойной стены, когда кроме несущей стены есть ещё слой утеплителя и наружный (облицовочный) слой кирпича, который служит одновременно и защитой теплоизоляции, и несет декоративную нагрузку, для наружного слоя используют один из вариантов декоративной кладки:

     Иногда, требования к несущей стене, которая закрыта декоративным слоем и слоем утеплителя, некоторыми каменщиками снижаются т.е. допускается неравномерность (разная толщина) швов, отклонения от горизонтали и вертикали, однако этого лучше не допускать, поскольку, все эти отклонения скажутся в дальнейшем, при выполнении отделочных работ.

Основные требования к качеству кирпичной кладки:

• толщина швов должна быть одинаковая, толщина – 10мм;
• заполняемость швов должна быть полная;
• кирпичи должны укладываться строго горизонтально;
• все углы должны быть прямые (90 градусов);
• стена должна быть строго вертикальной.

Особенности возведения внутренних несущих стен и перегородок

Если здание строится довольно крупным, то для обеспечения оптимальной торцевой опоры перекрытий ему потребуются дополнительные внутренние перегородки. Естественно, они могут быть гораздо тоньше внешних стен, ведь здесь не предусматривается дополнительной закладки утеплителя, достаточно кладки в кирпич.

Вся совокупность несущих стен как внутренних, так и наружных, составляет целостное конструкционное единство – остов дома. В идеале вся нагрузка, которой подвергается здание, распределяется равномерно на весь остов. Для пущей прочности все стыки внешних и внутренних стен армируются сеткой или арматурными прутьями.

Кирпичные перегородки

Если денежные средства ограничены, можно вместо внутренних стен установить опорные столбы. Их кладка должна осуществляться не менее чем в полтора кирпича, т.е. 38х38 см. Через каждые 5 рядов несущие опоры необходимо армировать 4-5-миллиметровой проволокой.

Перегородки играют роль разделителей пространства дома на отдельные зоны. Они не принимают на себя веса перекрытий, так что их можно сделать любой, даже самой минимальной толщины (12 см, кладкой в полкирпича). Отдельные незначимые помещения вроде кладовой или гардеробной, можно отделить перегородкой и в 6,5 см (это так называемая «кладка на ребро»). Для перекрытий обычно используется лёгкий пустотелый кирпич, дополнительно армируемый проволокой.

Во время строительства нужно неукоснительно следовать выработанному проекту. Любое отклонение: уменьшение площади дома и толщины стен, повышение веса перекрытий, увеличение высоты или изменение параметров простенков и проч., способно свести на нет все труды и понизить устойчивость и долговечность всей конструкции.

Минимальные максимальные пределы

Современные технологии позволяют реализовать практически любые конструктивные решения. Так, при помощи монолитного плитного перекрытия можно уверенно закрывать пролет 6х6 м. Дополнительные точки опоры при этом не понадобятся. Подобная задача уверенно решается:

• плитой, опирающейся на 4 стороны (толщиной 10 см);
• нижней сеткой 10 мм;
• верхней сеткой 6 мм.

В большинстве жилых зданий, построенных из кирпича, торцевая часть пустотной плиты должна заходить на стену на 9 см. Наибольший показатель составляет 12 см. Максимально точную информацию можно получить путем специальных расчетов. При выкладке сборной плиты с пустотами на панельную стену минимальный предел 5 см, а максимальный — 9 см.

При использовании ребристой плиты все наименьшие и наибольшие параметры сохраняются те же самые, что и для пустотных изделий. В обоих случаях исходят из однопролетной балочной схемы. Отдельного внимания заслуживают параметры опирания плит для деревянного дома. Стены в таком случае должны иметь толщину не менее 250 мм. Наименьшее значение опирания составляет 1 см; наибольшее, по разным данным — 16, 22 или 25 см.

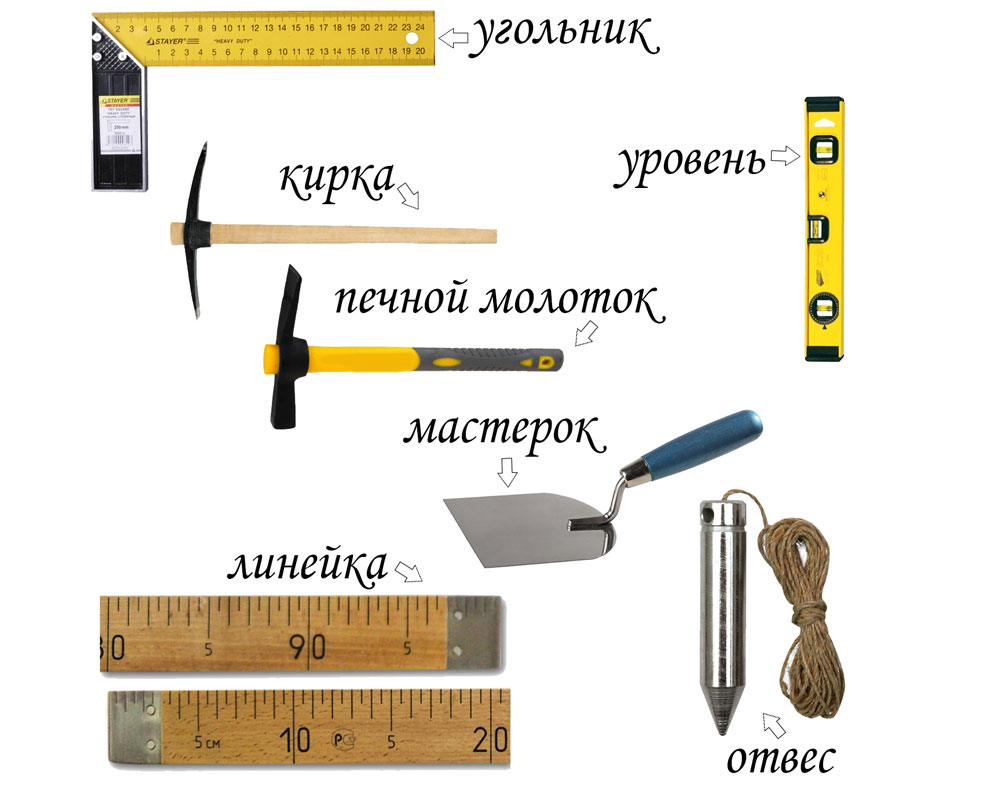

Используемые инструменты

Основным инструментом для кладки считается мастерок (кельма), необходимый для нанесения и разравнивания раствора, заполнения швов и устранения излишков раствора.

Расколоть кирпич помогает молоток-кирочка. Для формирования швов потребуется расшивка.

Процесс кладки требует постоянного контроля. С этой целью используются такие инструменты, как строительный уровень, отвес, правило.

Помогает правильной укладке установка угловых порядовок и натягивание шнура-причалки.

Нередко для обеспечения качества используются специальные шаблоны. Правильность работ помогает контролировать уголок каменщика.

Раствор для укладки плит перекрытия

Зачем определить несущие стены в квартире (офисе)

Ответы на вопросы «Зачем определять несущие стены» или «Какая стена, несущая» вообще не имеют никакого значения, если вы не планируете серьезный ремонт, связанный с перепланировкой и/или прокладкой новой скрытой электропроводки. Как перепланировка, так и электромонтаж связан с затрагиванием конструкций помещения и согласно Жилищному кодексу РФ, требует согласований и получения разрешений, если эти конструкции являются несущими.

На практике, некоторые строительные фирмы, без опасок, рушат и долбят стены, увещая заказчиков, что «мы делаем это постоянно». Это совсем не аргумент, ведь ответственность за незаконную перепланировку и разрушение конструкций лежит на собственнике жилья.

Плоские перекрытия

Плоские перекрытия используются в частном строительстве

Такой вид перекрытий часто применяется для строительства гражданского жилья, которое изготавливается в виде цельной плиты с продольными ребрами, работающими на изгиб. По схеме конструкции они делятся на безбалочные и балочные группы.

В первом случае перекрытие упирается на колонны с расширениями (капители), во втором случае балки совместно с панелями работают вместе, как единое целое звено.

По конструктивным признакам балочные перекрытия разделяют на сборные балочные, монолитные с балочными перекрытиями, ребристые монолитные, балочные сборные монолитные, безбалочные сборные, безбалочные монолитные, безбалочные сборно-монолитные.

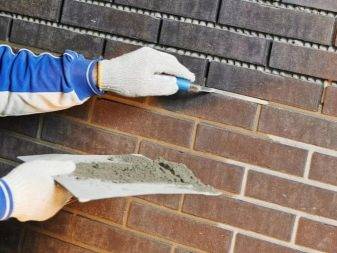

Расшивка

Важную роль для обеспечения законченного вида сооружения играет и расшивка, которая производится после кладки кирпича. Она может быть различных типов и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расшивается расстояние между кирпичами при помощи специальных приспособлений, что позволяет сформировать чёткий шов. При необходимости в растворы добавляются специальные компоненты для увеличения адгезии. Такое строение после расшивки приобретает более привлекательный вид.

Сама работа по расшивке кропотливая и требует определенного мастерства от работника. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Возведение любой конструкции начинается выкладкой углов с закреплением порядовки, которая представляет собой специальную планку для регулировки уровня кладки. Если стена будет в дальнейшем утепляться или отделываться другими материалами, то нужно утапливать раствор между кирпичами, чтобы он не выступал наружу. После возведения углов необходимо произвести корректировку, чтобы в дальнейшем стены были без уклонов. А также рекомендуется возводить по несколько рядов кирпича сразу, давая время схватиться раствору, чтобы это не повлияло на геометрию стены.

О том, как сделать идеальный шов кирпичной кладки, вы узнаете из видео ниже.

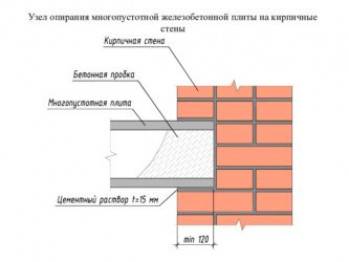

Опирание плиты перекрытия на кирпичную стену снип

Опирание перекрытия плиты на стену — один из показателей надежности, безопасности и долговременности срока службы здания. От грамотной установки плит зависит многое, поэтому все нормы и правила регламентируются государственными органами. Существует специальный документ — СНиП, собравший свод этих стандартов.

Назначение перекрытий

ЖБ плиты перекрытия являются одной из основных несущих конструкций здания, поэтому им уделяется достаточно внимания при строительстве. функция железобетонных перекрытий — перенос и распределение нагрузки на собственный вес, а затем на другие элементы здания.

По месту расположения данные строительные конструкции делятся на междуэтажные, надподвальные и чердачные. Плиты изготавливаются в заводских условиях и бывают нескольких видов:

• сборно-монолитные;
• многопустотные;
• изготовленные из тяжелых марок бетона.

Главными требованиями, которыми должны обладать качественные перекрытия, считаются прочность, жесткость, несгораемость, звуко- и водонепроницаемость.

Большинство плит для перекрытия изготавливают с пустотами, такая конструкция считается наиболее оптимальной по параметрам веса и качества. Укладка происходит на несущие стены строения, шаг которых может составлять до 9 м.

Параметры для величины опирания

Максимальное и минимальное опирание перекрытия плиты на стену обуславливается следующими факторами:

1. Назначением здания — жилое, производственное, административное.
2. Материалом, из которого изготовлены несущие стены и их толщина.
3. Размером перекрываемого пролета между стенами.
4. Размером ЖБ плиты перекрытия и ее веса.
5. Будущими нагрузками на перекрытия.
6. Сейсмическими показателями местонахождения здания.

В соответствии с данными СНиП, опирание плит перекрытия на стены составляет от 9 до 12 см, в зависимости от описанных выше факторов. Окончательный размер определяется инженерами при проектировании здания

Важно правильно рассчитать величину нахлеста, иначе давление перекрытий может привести к постепенному растрескиванию и разрушению здания

При строительстве зданий из кирпича кладка ведется вплотную до будущего потолка, при этом важно оставить небольшие ниши для установки перекрытий. Узел опирания плиты перекрытия на стену создается с учетом следующих условий:

• торцы плит не должны опираться на кирпичную кладку. Например, при нахлесте в 12 см ширина ниши должна составлять 13 см;
• состав раствора для кладки и фиксации перекрытий должен быть идентичным;
• пустоты, образуемые в каналах, следует заполнять бетонными вкладышами. Они изготавливаются на заводе вместе с плитами.

Минимальное опирание плит перекрытия на кирпичную стену не нормируется в случае, если на торцевые стенки ЖБ-изделие ложится одной боковой стороной. Монтаж выполняется так, чтобы кладка, которая будет выше перекрытия, не ложилась на образованные крайние пустоты.

Монтаж перекрытий

Работы по установке перекрытий осуществляются бригадой строителей из четырех человек:

• машинист крана, который подает плиту,
• такелажник, выполняющий стропление плит,
• два монтажника, занимающиеся координацией плиты и помещением ее в заданное место.

Опирание плит перекрытия на кирпичную стену при этом является одной из наиболее важных процедур, требующей строгого соблюдения нормативов.

Перед проведением монтажных работ обязательно нужно выровнять гребень кирпичной кладки. Если этого не сделать, плита будет неустойчива. Промежутки, возникающие между плитами, заделываются цементным раствором.

Особенности монтажа перекрытий для зданий из газобетона

Опирание перекрытия плиты на стену производится на кольцевой армированный пояс, который монтируется по ее периметру. Такая монолитная бетонная лента, охватывающая все здание, обязательна, если величина опирания составляет менее 12 см. Рекомендуются следующие параметры для армопояса:

• толщина 12 см;
• ширина 25 см;
• глубина опирания такая же, как и для железобетонных перекрытий.

В сочетании с прочными железобетонными плитами армированный пояс создает жесткую конструкцию, которая оказывает достаточное сопротивление строения аварийным воздействиям, температурным перепадам и усадочным деформациям.

Если величина опирания перекрытия на стену составляет более 12 см, то здание в дополнительном армированной поясе не нуждается. В таких случаях достаточно соорудить армированный пояс из кольцевого анкера по внешнему периметру плит.

Толщина стен для разных регионов

Рассчитывать, какой толщины должны быть внутренние и несущие стены, лучше специалисту, который знает все нормативы и требования, сможет учесть особенности и нюансы. Обычно при выборе толщины ориентируются на требуемые показатели теплосбережения и прочности. Основные расчеты касаются несущих стен, внутренние ненесущие перегородки можно делать тоньше.

Общие советы от мастеров такие: для средних регионов (по Москве и ближайшим городам) достаточно стандартных 40 сантиметров толщины, в теплых регионах берут за основу 30 сантиметров, в холодных – от 50 сантиметров. Но это достаточно усредненные показатели, ориентироваться желательно на максимально точные расчеты.

Принято брать за основу такие данные: для средней полосы России сопротивление стен теплопередаче, согласно СНиП, должно быть равным 3.2 Вт/м*С. Для регионов холоднее показатель выше, соответственно, теплее – ниже. Нужный уровень теплозащиты (указанный показатель в 3.2) дают такие варианты: 30 сантиметров толщины стены из блоков D300, 40 сантиметров из D400, 50 сантиметров из D500.

На общий показатель тепловой эффективности здания влияют толщина стен, утепление (не только стен, но и перекрытий, кровли, пола, армопоясов, окон, перемычек). Через недостаточно толстые стены здание теряет около 30-40% тепла. Для домов с постоянным проживанием оптимальным считают выбор блоков D400/D500 и толщину стен до 40-50 сантиметров. Дачный дом можно строить из блоков марки D400 с толщиной стен 25-30 сантиметров.

Если планируется утеплять стены, то они могут быть тоньше

Тут важно получить в итоге должный показатель теплозащиты, основывающийся на значениях газобетона и выбранного утеплителя (в его качестве могут выступать пенопласт, минеральная вата и т.д.). Таким образом, повышаются затраты на утеплитель, но понижаются на газобетон. Чем выше значение теплозащиты материала, тем лучше

Показатели указаны в таблице:

Чем выше значение теплозащиты материала, тем лучше. Показатели указаны в таблице:

Это таблица с коэффициентами теплопроводности газобетона разных марок (тут работает правило чем ниже, тем лучше):

Для понимания алгоритма выполнения расчетов можно рассмотреть такой пример. При желании построить дом в Москве и окрестностях тепловое сопротивление должно быть R=3.28. Применяется автоклавный газобетон D500 толщиной 30 сантиметров, используется утеплитель. Как найти искомый параметр:

• Толщина стены из газобетона (0.3 метра) делится на коэффициент теплопроводности марки D500 (0.14) – тепловая сопротивляемость голой стены составляет R=0.3/0.14=2.14 м2*С/Вт.
• От нужного значения нужно отнять полученный показатель: 3.28-2.14=1.14. Это тепловая сопротивляемость утеплителя.
• Минеральная вата, к примеру, дает коэффициент теплопроводности 0.04. Если умножить 0.04 на 1.14, получается искомая толщина утеплителя: 0.04х1.14=0.0456=45 миллиметров=4.5 сантиметра. То есть, толщина утеплителя при стенах 30 сантиметров должна составлять около 5 сантиметров.

Зная стандартные значения, можно легко выполнить расчеты для любых марок газобетонных блоков и видов утеплителя.

Кладка дымоходов и вентиляционных шахт

Кирпичный дымоход печи часто делается из кирпича. Такая конструкция имеет следующие элементы – печная шейка, разделка трубы (распушка), сток, кровельная выдра, шейка и оголовок трубы.

Для изготовления чаще всего используется шамотный полнотелый кирпич красного цвета марки М150-М200.

При кладке малоответственных частей можно применить недожженный (розоватый) и пережженный (темно-коричневый) кирпич. Пустотелые изделия для дымоходов использовать нельзя.

Основная часть кладки дымохода производится с применением цементно-песчаного раствора. В районе кровли следует использовать известковые и цементно-известковые смеси.

Вентиляционные кирпичные системы монтируются внутри стен или в виде специальной шахты. Минимальный вентиляционный канал имеет размер 140х140 мм (в полкирпича). Кирпичная кладка производится по шаблону для обеспечения одинакового сечения по всей длине, причем его длина равна 9-12 толщинам кирпича.

Для укладки используется цементно-песчаный раствор в соотношении 3 к 1 с использованием портландцемента М400. В случае, когда дымоход и вентиляционная шахта располагаются близко, между ними создается барьер из силикатного кирпича толщиной не менее 25 см.

Толщина стены

Мы уже рассмотрели параметры, от которых зависит толщина наружных стен из кирпича. Как мы помним, это устойчивость, прочность, теплоизоляционные свойства. Кроме этого, разные виды поверхностей, должны иметь совершенно разную размерность.

Несущие поверхности это, по сути, опора всего здания, они берут на себя основную нагрузку, от всей конструкции, включая вес крыши, на них же влияют внешние факторы, такие как ветра, осадки, кроме того на них давит их собственный вес. Поэтому их грузность, по сравнению с поверхностями ненесущего характера и внутренними перегородками, должна быть наиболее высокой.

В современных реалиях большинству двух и трехэтажных домов, достаточно 25 см толщины или одного блока, реже в полтора или 38 см. Прочности у такой кладки будет достаточно для здания таких размеров, но как быть с устойчивостью. Здесь все гораздо сложнее.

Для того чтобы рассчитать будет ли устойчивость достаточной нужно обратиться к нормам СНиП II-22-8. Давайте рассчитаем, будет ли устойчив наш кирпичный дом, со стенами толщиной в 250 мм, длинною в 5 метров и высотой в 2.5 метра. Для кладки будем использовать материал М50, на растворе М25, расчет проведем для одной несущей поверхности, без окон. Итак, приступим.

Таблица № 26

По данным из таблицы выше, нам известно, что характеристика нашей кладки относится к первой группе, а также для нее справедливо описание из пункта 7. Табл. 26. После этого, смотрим в таблицу 28 и находим значение β, которое означает допустимое соотношение грузности стены к ее высоте, учитывая, вид используемого раствора. Для нашего примера это значение равно 22.

Таблицы № 28-29

Далее, нам нужно найти коэффициент k  из таблицы 29.

• k1 для сечения нашей кладки равно 1.2 (k1=1.2).
• k2=√Аn/Аb где:

Аn – площадь сечения несущей поверхности по горизонтали, расчет прост 0.25*5=1.25 кв. м

Ab – площадь сечения стены по горизонтали учитывая оконные проемы у нас таковые отсутствуют, поэтому k2 = 1.25

Значение k4 задано, и для высоты 2.5 м равно 0.9.

Теперь узнав, все переменные можно найти общий коэффициент «k», путем перемножения всех значений. K=1.2*1.25*0.9=1.35 Далее узнаем совокупное значение поправочных коэффициентов и фактически узнаем насколько устойчива рассматриваемая поверхность 1.35*22=29.7, а допустимое соотношение высоты и толщины равно 2.5:0.25=10, что значительно меньше, полученного показателя 29.7. Это означает, что кладка толщиной в 25 см шириной 5 м и высотой в 2.5 метра обладает устойчивость почти в три раза выше, чем это необходимо по нормам СНиП.

Хорошо с несущими поверхностями разобрались, а что с перегородками и с теми что не несут на себе нагрузку. Перегородки, целесообразно делать в половину толщины – 12 см. Для поверхностей, которые не несут на себе нагрузки, так же справедлива формула устойчивости, которую мы рассмотрели выше. Но так как сверху, такая стена будет не закреплена, показатель коэффициента β нужно уменьшить на треть, и продолжить расчеты с уже другим значением.

Выбор кирпичей и их использование

1. Наружную стену необходимо возводить из кирпичей, морозостойкость которых составляет не менее 35 циклов.
2. Перед кладкой первый ряд кирпичей выкладывается «всухую», чтобы определить расположение вертикальных швов и избежать напрасной резки кирпичей, и только затем с раствором.
3. Кирпич ручной формовки кладется выемкой кверху.
4. При кладке используют одновременно кирпичи из 3-4-х разных поддонов, причем с поддона кирпичи берутся по диагонали для того, чтобы выровнять различия в оттенках цвета кирпичей.
5. Необходимо избегать напрасного использования половинок кирпичей в углах стен и проемов.

Какие факторы нужно учитывать при выборе типа кладки?

Определяя, какой толщины должна быть стена, целесообразно ориентироваться на следующие моменты:

Предполагаемую нагрузку. Это определяющий фактор, включающий в себя этажность здания, а также его функциональное назначение.
Климатические нюансы

Возводимое здание должно обеспечивать комфортные условия для людей, особенно это важно для зимнего дома, где проживают постоянно. Толщина считается достаточной, если промерзания стен не происходит.
Принятые стандарты

При осуществлении расчета толщины стен важно ориентироваться на нормы, прописанные в действующем ГОСТе. Только при таком условии дом будет безопасным для проживания.
Внешнюю привлекательность. Эстетическая составляющая весьма важна для внешней стены, поэтому игнорировать ее также нельзя. Тонкая кладка выглядит наиболее предпочтительно, однако не всегда приемлема.

Толщина несущей стены и перегородок

При кладке внутренних стен, несущих нагрузку, и перегородок часто применяют силикат, потому что он намного лучше керамического красного по звукоизоляционным характеристикам.

Его кладка производится так же, как и обычного глиняного кирпича. Внутренняя перегородка, несущая на себе дополнительную нагрузку, должна быть толщиной в 25 см, иначе она не выдержит нагрузок. Межкомнатные перегородки, предназначение которых заключается только в разделении межквартирного пространства, делают в полкирпича, и этого бывает достаточно. Самые тонкие перегородки имеют толщину 6,5 см. Чтобы достичь такой толщины, кирпич достаточно уложить на ребро. Тонкие перегородки, имеющие длину более 1,5 м, оснащают армированной проволокой.

Если у таких тонких внутренних стен требуется усилить звукоизоляцию, то их отделывают специальными звукопоглощающими материалами. Для этого подойдет пробка, листы пенопласта.

Чтобы снизить нагрузку на цоколь и уменьшить общий вес всего дома, для перегородок используют пустотелый кирпич.
