Технические характеристики шамотного кирпича + фото

Что такое огнестойкость

Один из ключевых параметров, для правильного подбора шамота это знание будущего топлива, то есть какое топливо будет использоваться в печи.

Примерные значения температуры горения различных пород дерева как самого распространенного топливного материала составляют:

• тополь — 500 градусов;
• сосна и ель — 630 градусов;
• береза — 800 градусов;
• лиственница и дуб — 900 градусов;
• ясень и бук — свыше 1000 градусов;

Температуры даны при открытом поддувале, то есть с избытком воздуха. При закрытом, температура от горения дров может доходить до 1400, от торфа до 1600, а от угля (антрацит) до 2300 градусов Цельсия.

Конечно это теоретически возможные температуры, но они все же возможны при определенных условиях.

Марка огнестойкого жаропрочного кирпича уже несет в себе информацию о максимальной температуре согласно приложенной таблице

Марка кирпича	Максимальная температура применения (градусов С)
ПВ	1250
ПБ	1350
ШВ, ШУС	1250
ШБ	1350
ШАК, ША	1400

Сопоставив два параметра: температуру горения и класс огнестойкости согласно марке несложно определится с выбором данного параметра.

Но всегда стоит помнить, что превышение максимальной температуры приведет к оплавлению кладки и последующему разрушению при остывании. То есть, если Вы наметили топить печь дворами, и построили под дрова, то углем топить нежелательно, мягко говоря.

При применении угля желательно в топке иметь чугунный свод, поверх которого укладывается шамот. Можно применить и кирпичи, но это должны быть циркониевые или цирконовые огнеупоры, но не шамот.

Как делают шамотный кирпич?

Данный вопрос также задают довольно часто, поэтому в статье мы сочли нужным дать на него развернутый ответ. В Российской Империи огнеупорный кирпич начали использовать еще в XVII–XVIII ст. Начало его использование было обусловлено развитием технологий и необходимостью получить термостойкий материал, который мог бы использоваться в сфере промышленности.

Внешне огнестойкие кирпичи эпохи Просвещения не отличались от тех, что были использованы повсеместно, но, в отличие от них, — могли без ущерба для себя выдержать температуру 1200°C и выше.

Нашли такое решение экспериментальным путем, но с тех далеких времен в технологии производства данного стройматериала ничего принципиально не изменилось. Просто в его составе присутствовала глина, прошедшая через процедуру обжига. Она являлась основой состава. Ее содержание в изделии могло составлять 70% или даже более.

Статья в тему: Объемы ипотечного кредитования покупки жилья растут

В качестве связующего материала чаще всего использовался графит (мог быть заменен коксовым порошком). Но общий стандарт был принят только в XX веке, а точнее — в 1927 г. В качестве образца был использован кирпич немецкого производства, с размерами 250×120×65.

Шамот, — материал, используемый при производстве огнеупорных кирпичей, — образуется вследствие обжига глины при высоких температурах — 1300–1500°C. Процедура эта, как правило проходит в шахтных или вращающихся производственных печах. Словом, — задача обжига — это избавление материала от пластичности и предание ему последующей огнеупорности.

Шамот можно условно разделить на два вида — «высокоотожженный» и «низкожженный». Различия их заключаются в том, что первый тип имеет степень водопоглощения — до 10%, а второй — до 25%.

Применяются изделия из шамота для внутренней облицовки каминов, дымовых труб, печей. Также материал получил достаточно широкое распространение в архитектуре и даже скульптуре (вторая половина XX века).

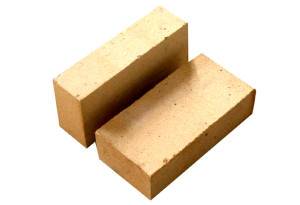

По внешнему виду узнать изделие из шамота достаточно легко. Оно имеет песочно-желтый окрас и слегка зернистую структуру. Такой материал можно использовать не только с точки зрения функционализма, но и эстетики. Скажем так, по внешнему виду кирпичная кладка из огнеупорных элементов выглядит довольно презентабельно. Эти кирпичи не только выполняют свою прямую функцию — накопление, сохранение и отдача тепла без ущерба для себя и деформаций, но и предают камину привлекательный аутентичный вид. В общем, если говорить проще, — это не только функционально, но и довольно красиво. Скажем так, кладка отлично впишется в дизайн уютного интерьера.

Какими свойствами должен обладать огнеупорный кирпич? Прежде всего это — устойчивость к воздействию высоких температур, что вполне логично. Без ущерба для себя материал должен быть способным выдержать множество нагреваний и остываний. Также он должен обладать низкой способностью к проводимости тепла, чтобы сохранять тепло внутри печи и/или камина. Кроме того, у материала должна быть большая тепловая инерция, чтобы он мог медленно отдавать тепло в окружающую среду, а также — большая теплоемкость, — чтобы иметь способность к накапливанию большого количества тепла.

Виды шамотного кирпича

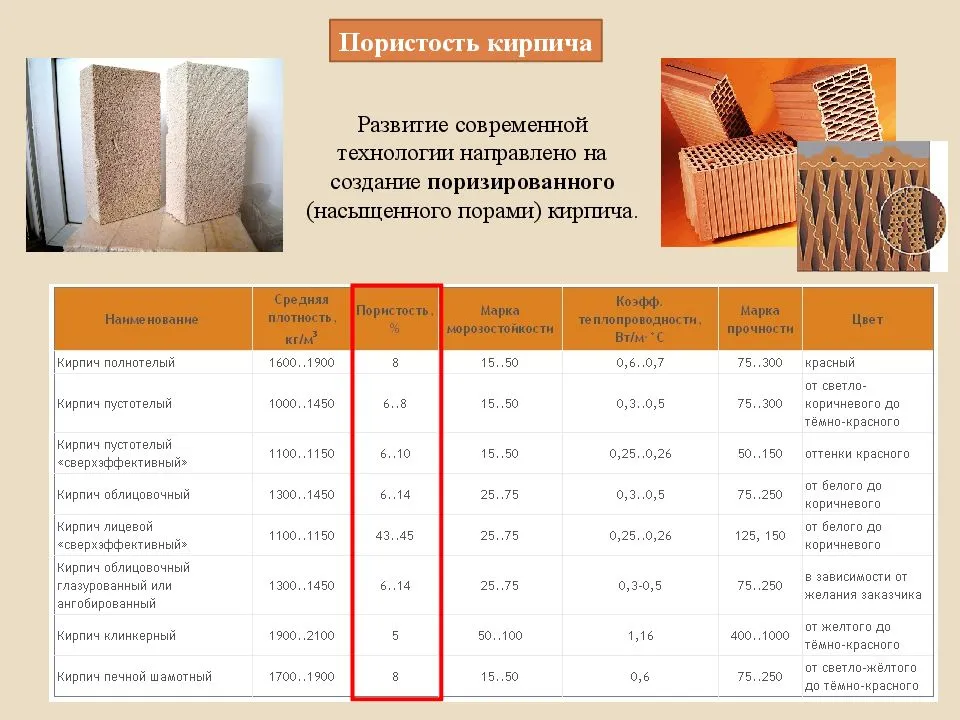

Плотность кирпича определяется процентом пустотМетод формирования камней служит для подразделения продукции на виды: литая из шликера, выпущенная пластичным или полусухим способом, плавленая, термопластичная, прессованная под действием высоких температур.

По плотности кирпичи с огнестойкими качествами бывают:

• особо плотные, в них пустот содержится не больше 3%;
• высокоплотные изделия — пористость не больше 10%;
• плотные, с показателем в диапазоне 10 – 16%;
• уплотненные — до 20%;
• средней плотности — 20 – 30%;
• повышенно пористые — 30 – 45%;
• легковесные кирпичи — концентрация пустот 45 – 85%;
• ультралегкие материалы — пор свыше 85%.

Выпускают разные марки шамотных камней, обозначение ставится на каждом изделии:

• ША, ШАК, ШБ относят к универсальной категории, из элементов делают камины, бытовые печи. Прочные камни имеют идеальное сочетание стоимости и качества.
• ШУС, ШВ отличаются большой теплоемкостью. Их устанавливают в промышленных агрегатах-печах для выкладки поверхностей внутри газоходов и шахт.

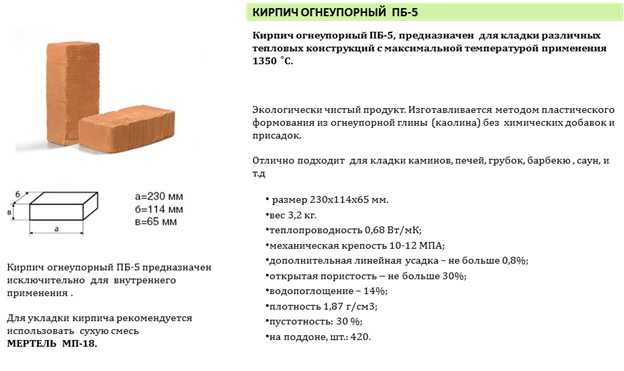

• ПБ чаще всего применяют в конструкции барбекюшниц, жаровен.
• ПВ также применяют внутри бытовых очагов и каминных печей. Из них делают газовые емкости в колпаковых агрегатах.
• ШК — эта марка остается незаменимой при возведении производственных домен по переработке кокса.
• ШЛ относят к легковесным категориям большой ячеистости, используют в очагах и печках с невысокой температурой накала (до +1300°С). Чаще ставят в домашних и небольших промышленных агрегатах.
• ШЦУ используют в передвижных ковшах с раскаленным металлом, также во вращающихся топках.

Советы профессионалов

Приобретая огнеупорный кирпич, следует обращать внимание на следующие параметры:

• звук при постукивании должен быть звонким и четким;цвет не считается показателем качества и может быть практически любых природных оттенков глины – песочный, бежевый, серый, желтый или светло-коричневый.большое количество пор увеличивает гигроскопичность материала, недопустимую для печного строительства, ведь такой недожженный кирпич может вскоре разрушиться сам и обрушить всю конструкцию. Также не приветствуется стекловидный отблеск на изделиях, говорящий о том, что изделие было перекалено, а значит, его сцепление с раствором будет неплотным и ненадежным.

Большинство стран бывшего СССР придерживаются старых ГОСТовских размеров при изготовлении кирпичей, но, приобретая материал, все-таки стоит уточнить габариты элементов и их вес.

Для того чтобы соорудить хорошую долговечную печь, очень важно выбрать правильный материал. Главное в выборе печного кирпича – это его размер, цена, качество и достаточно высокая прочность

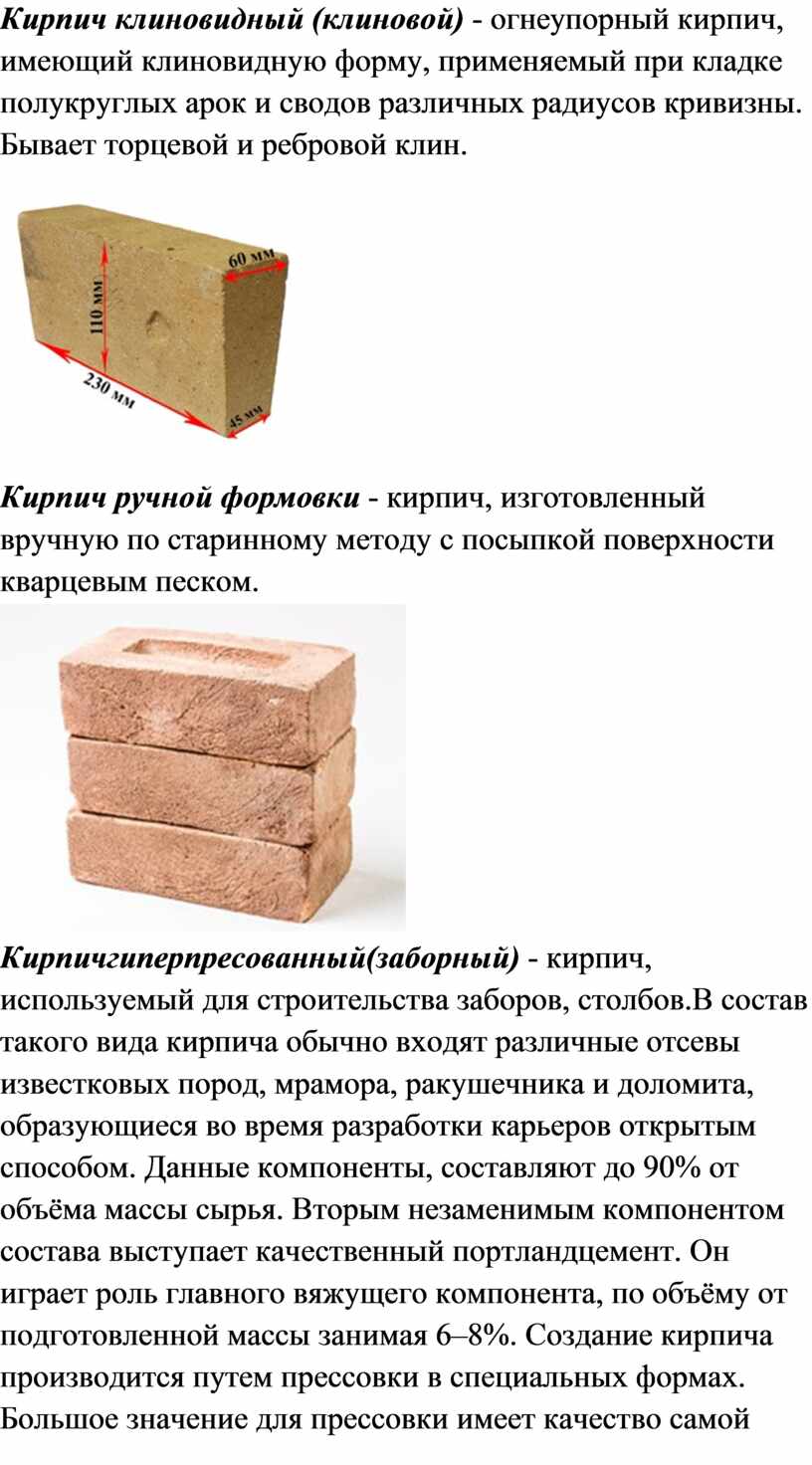

Современные печные кирпичи имеют несколько разновидностей: клиновидная, традиционная, арочная. Они изготавливаются из огнеупорных глин

Главное в выборе печного кирпича – это его размер, цена, качество и достаточно высокая прочность. Современные печные кирпичи имеют несколько разновидностей: клиновидная, традиционная, арочная. Они изготавливаются из огнеупорных глин.

Особенности укладки

Кладка шамотного кирпича

Если в промышленном строительстве, например, при возведении плавильных агрегатов для выпуска цветных, черных металлов, этот вопрос не имеет особого значения, так как кладку огнеупорной продукции всегда ведут высококвалифицированные специалисты; то для тех, кто решил самостоятельно уложить данный материал, строя стационарный мангал, барбекю, печь, камин в жилом доме или бане – это крайне важно. После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:

После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:

• Изучить готовые решения/примеры стандартных печей, исходя как из их внешнего вида, так и от размеров, прямо зависящих от площади отапливаемых помещений.
• Произвести выбор, привязку места размещения стационарного мангала, барбекю – по отношению к соседним строениям, с учетом наличия противопожарных разрывов; отопительной печи, камина – по близости к сгораемым конструкциям стен, потолка строительного объекта, учитывая необходимость создания противопожарных разделок и отступок.
• Первый этап работ – это подготовка кирпича, состоящая из отбраковки, раскладки, резки, которую выполняют карборундовыми дисками. При кладке правильно располагать кирпичи отесанной стороной внутрь печи, мангала, а наружу – с неповрежденной поверхностью.

Важнейшим компонентом для грамотной укладки огнеупорного кирпича является кладочный раствор. Фатальной ошибкой может послужить выбор обычных строительных смесей, содержащих цемент, так как они не выдерживают высокотемпературных воздействий, разрушаясь, что называется, на молекулы. Естественно, что печной агрегат, созданный с их применением, долго не простоит, обязательно появятся трещины, разрушения.

Для возведения отопительных агрегатов используют специальный кладочный раствор, являющийся огнеупорным неформованным материалом, затворяемым водой. Он называется мертелем.

В его составе огнеупорная глина, мелкоизмельченный шамотный бой, ряд других компонентов, которые компании производители перед покупателями обычно не раскрывают. Поставка осуществляется как в сухом виде, так в двухкомпонентном состоянии – жидкая смесь на основе глины и сухой порошок.

Можно приобрести готовый мертель, и после тщательного перемешивания, приступить к укладке огнеупорного кирпича, или попробовать сделать его своими руками, для чего понадобится:

На эту тему ▼

Пожарная безопасность при строительстве

Здания, частного дома, бани

• Огнеупорная глина, которую будет необходимо замочить в воде на 1-2 суток.
• После этого ее нужно тщательно перемешать, протереть через металлическое сито.
• Добавить в раствор мелкоизмельченный шамотный песок в пропорции – 1:2 (глина/песок).
• Затем при интенсивном равномерном размешивании добавляется вода до приобретения огнеупорным раствором сметанообразного состояния.

На огнеупорный кирпич самостоятельно полученный мертель наносят шпателем, сначала грунтуя, а затем тонким слоем – до 3 мм, убирая подтеки, тщательно расшивая швы.

Класс кирпича, его марка, толщина стен и шва определяются по технической документации, а при ее отсутствии – на основании универсальных таблиц: «Соотношение толщины стен и необходимого количества материалов»:

Вид кирпича	Толщина стен в кирпичах
0,5 (12 см)	1 (25 см)	1,5 (38 см)	2 (51 см)	2,5 (64 см)
Обычный (250x120x65 см)	Кирпич, шт.	420	400	395	394	392
Раствор, м3	0,189	0,221	0,234	0,240	0,245
Модулированный (250х120х88 см)	Кирпич, шт.	322	308	296	294	292
Раствор, м3	0,160	0,200	0,216	0,222	0,227

Для печей и массивных каминов предлагаются следующие критерии по толщине шва:

• 1 категория – 0,5-1 мм;
• 2 категория – до 2-х мм;
• 3 категория – стандарт 3 мм;
• простая – более 3-х мм.

Какой кирпич лучше использовать для печи

Печь выполняет важную функцию, которая заключается в поддержании теплой атмосферы дома. Однако вместе с этим она должна быть максимально безопасной. Безопасность печи обуславливается материалом ее изготовления. Кирпич — наиболее практичный и безопасный материал для создания печей, о видах, свойствах и особенностях которого поговорим в данной статье.

Особенности выбора:

1. Кирпич для кладки печи должен иметь специальный состав, который сделает материал устойчивым к огню, тугоплавким и правильно обожженным.
2. Не обязательно ограничиваться одним видом кирпича. Зная, какой кирпич использовать для печи в определенных ее частях, можно существенно сэкономить не в ущерб качеству.
3. Для топки применяется шамотный кирпич.
4. Огнеупорный кирпич используется для кладки корпуса и дымохода.
5. Облицовку можно сделать из облицовочного кирпича.

Шамотный кирпич

1. Выдерживает температуру в 1500 градусов.
2. Имеет низкую степень гигроскопичности.
3. Не повреждается структура кирпича в случае резких и больших температурных перепадов.
4. В состав входит огнеупорная глина, смешанная с шамотным порошком. При этом глина составляет 70% всего состава.
5. Изготовление должно происходить под четким контролем, поскольку в случае пережога кирпич становится стекловидным, а в случае недожога начинает впитывать большое количество влаги.
6. Характерная цветовая гамма имеет желто-бежевую расцветку, разбавленную вкраплениями красного или коричневого.
7. Применяемая аббревиатура — ША или ШБ.
8. В случае топорной камеры шамотный кирпич является обязательным материалом для кладки. В металлических вариантах печей он используется для футеровки топки.

Чем кладется шамот?

Шамотный кирпич требует использования специальной кладочной смеси, имеющей аналогичный состав с кирпичом. Иными словами, в растворе должен содержаться шамот в таком же соотношении. Таким образом достигается:

• прочность;
• надежность;
• долговечность печи.

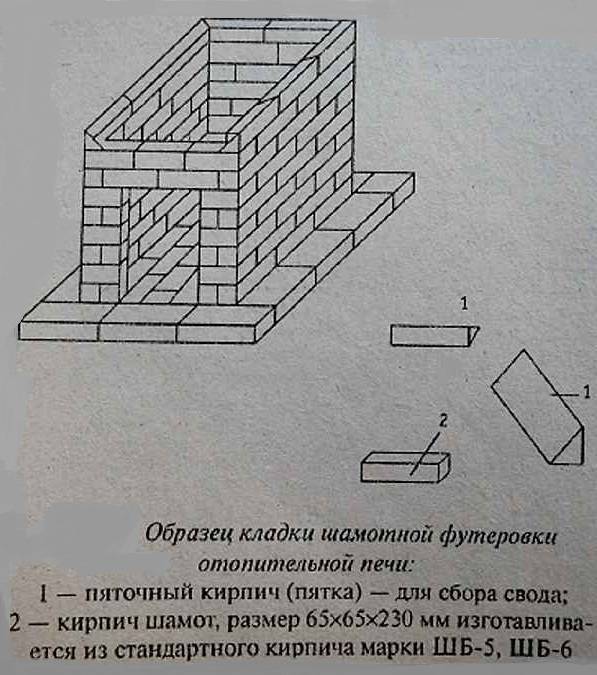

Кладка и ее особенности

Особенности кладки сводятся к следующему:

1. Шамотный и огнеупорный кирпич способствуют уменьшению толщины кладочных швов до следующих размеров:
   • шамотный — 2 мм;
   • огнеупорный — 4 мм.
2. Минимальная толщина шва должна быть в:
   • топке;
   • трубах дымовых.
3. Иногда кладочный раствор заменяется специальными клеящими мастиками, способными выдержать температуру в 1300 градусов. Данные составы имеют следующие характеристики:
   • являются экологически безопасными благодаря натуральному составу;
   • лишены запаха;
   • устойчивы к щелочам и кислотам;
   • мастика наносится толщиной 1 мм.

Примеры использования

Применяются данные изделия для формирования элементов, которые изолируют открытое пламя и защищают конструкцию от разрушения. Огнеупорный кирпич используется для облицовки внутренних стенок бытовых печей, дымоходных каналов, каминов и труб. Процесс его укладки называется футерованием. Именно поэтому кирпич еще иногда называется футеровочным.

Описываемый в статье строительный материал подходит для возведения стационарных наружных сооружений мангалов и барбекю. Шамот предназначен еще и для облицовки топочных камер отопительных котлов и твердотопливных водогрейных установок.

Производство

Для производства многих строительных материалов с огнеупорными характеристиками используются глина – неорганическое ископаемое из горных осадочных пород. Глиняное сырье разнообразно. Оно представляет собой смесь:

• солей кремниевой кислоты (силикатов);
• оксидов кремния, алюминия;
• воды из подземных источников.

В осадочных породах присутствуют примеси окрашенных компонентов, присущих каждой местности.

При производстве огнеупора сырье обязательно обжигают при высоких температурах. В результате вся влага испаряется, минеральные компоненты спекаются. Продукт теряет пластичность, превращается в особо плотный камень с огнеупорными характеристиками.

Последующие стадии технологического процесса включают измельчение сырья; внесение добавок: графита, крупного коксового или кварцевого порошков; добавление небольших количеств воды (не более 10 %) до стадии образования требуемой консистенции.

Полученную массу погружают в бункер, из которого она поступает в дозатор. Сделанный из порции минеральной массы кирпич подвергают прессованию и обжигу.

Представленная технологическая схема широко распространена, хорошо отработана. Все характеристики, включая вес огнеупорного кирпича, полученного таким методом, стабилен, соответствует требованиям ГОСТ.

Виды и маркировка шамотного огнеупорного кирпича

Огнестойкие блоки можно классифицировать по нескольким критериям:

По методу формовки

Конструкция форм и особенности технологического процесса, предусматривают следующие виды формовки:

• литье из шликеров или расплавов;
• полусухая формовка;
• плавление;
• горячее прессование;
• термопластичное прессование.

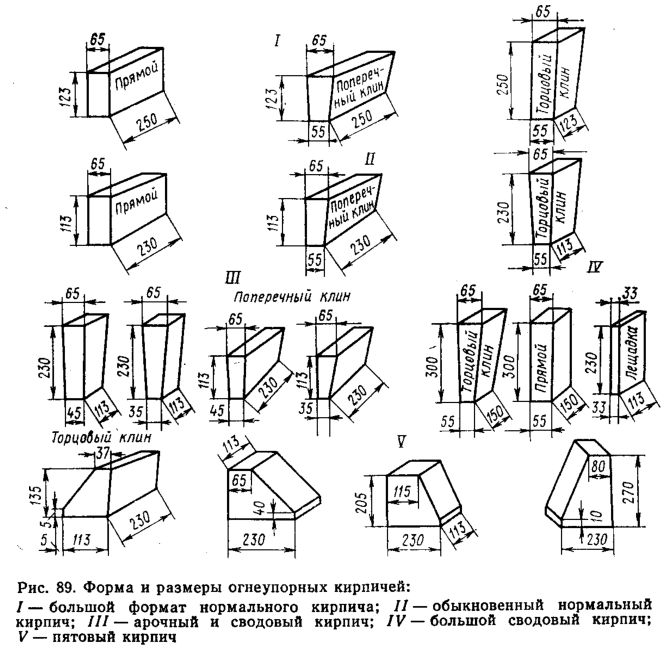

По конфигурации блоков

Для кладки различных конструкций промышленность выпускает следующие разновидности шамотного кирпича:

• клиновидный;
• трапециевидный;
• прямоугольный (прямой);
• арочного профиля.

По химическому составу

В зависимости от используемых добавок, влияющих на термостойкость и механические свойства, и особенностей технологии производства, различают следующие модификации шамотных огнеупорных блоков:

• основной. При изготовлении таких кирпичей используется огнестойкая шамотная глина, массовая доля которой в рабочей смеси составляет 70%. В качестве наполнителя может использоваться коксовый или графитовый порошок. Материал применяется при облицовке печей, предназначенных для выплавки бессемеровской стали;
• углеродистый. Для этой модификации характерно высокое процентное содержание углерода. Основное назначение углеродистых огнеупорных блоков – футеровка доменных печей;
• кварцевый. За счет использования оксида кремния, существенно повышается жаростойкость кирпичей, однако контакт со щелочной средой приводит к интенсивному разрушению материала;
• глиноземный. В качестве специальной присадки используется окись алюминия. Глиноземный шамотный кирпич может длительное время работать при температуре от 1100 до 13000С и мало восприимчив к частому перепаду температуры. Эта разновидность жаростойких блоков получила широкое распространение при укладке бытовых печей, каминов и дымоходов.

Маркировка шамотного кирпича включает в себя буквенные и цифровые обозначения, отражающие химико-физические особенности и габаритные размеры материала. Ниже приведена маркировка наиболее распространенных модификаций.

ША, ШБ, ШАК.

Материалы обладают высокой прочностью и жаростойкостью (1600 – 17000С), что позволяет использовать их во всех областях промышленного и гражданского строительства. В их состав входит силикат алюминия, обеспечивающий длительный срок службы и устойчивость к механическим повреждениям. Еще одним достоинством является оптимальное соотношение цена/качество.

ШВ, ШУС.

Кирпич широко используется в промышленности. Высокие показатели теплоемкости позволяют применять ШВ и ШУС блоки для строительства газовых каналов парогенераторов, из таких блоков возводят ограждающие конструкции, защищающие конвективные шахты.

ШК.

Эта разновидность применяется для строительства промышленных объектов, производящих кокс.

ШЛ.

Для ШЛ кирпича характерна высокая пористость и небольшой удельный вес. Максимально допустимая температура, выдерживаемая блоками, составляет 13000С. Основная область применения – футеровка печей.

ШЦУ.

Двухсторонний торцевой кирпич. Чаще всего, из ШЦУ блоков выкладывают вращающиеся элементы печей.

ПБ.

Для этой модификации характерно высокое содержание глины, что заметно снижает термостойкость блоков, однако цена изделий вполне доступна для широкого круга потребителей.

ПВ.

Изделия используются для внутренней кладки печей и каминов. ПВ блоки обеспечивают длительный период эксплуатации кладки и способны работать при температуре до 13000С. Область применения материала ограничивается его высокой стоимостью.

Технология изготовления

Качественный шамотный кирпич можно получить только при четком соблюдении технологии его производства. В противном случае он теряет часть своих свойств. Продукт, соответствующий стандартам, определяется:

• по правильной геометрической форме;
• тонким граням;
• шероховатой поверхности;
• отчетливой зернистой структуре;
• характерному песчаному цвету;
• металлическом звону, который он издает при ударе.

Таблица сравнения огнеупорных материалов

Получение шамота

Особенности изготовления шамотного кирпича состоят в обжиге специальной огнеупорной глины с порошком шамота при высокой температуре. Все исходные материалы, используемые в исходной сырьевой смеси, обладают высокой огнеупорностью.

Шамот представляет собой порошок, получаемый при интенсивном обжиге каолина при 1300-1500 градусах. Водные силикаты алюминия, из которых он состоит, в процессе обжига теряют молекулы воды и частично спекаются. Глина теряет свою пластичность. В зависимости от состава используемого сырья шамот может быть:

• высокоглиноземистым;
• корундовым;
• цирконовым.

Степень спекания определяет тип шамота:

• высокожженный шамот обладает гигроскопичностью от 2 до 10%;
• показатель гигроскопичности низкожженного кирпича – 20-25%.

Подготовка сырьевой массы для обжига

Огнеупорная глина при поступлении на производство состоит из разноразмерных кусков, которые подвергаются дроблению и помолу. А затем они сортируются по объему. После добавления всех компонентов сырьевая масса перемешивается до получения однородной массы, одновременно в нее вводятся жидкие компоненты.

На начальном этапе производится сушка блоков. Готовая масса распределяется по предварительно подготовленным формам. Их изнутри покрывают специальным составом, предотвращающим перегрев массы в какой-либо части. Во время сушки в шамотной массе проходят физико-химические процессы, связанные с разрушением связей и удалением молекул воды. В процессе сушки влажность изделий снижается до 2-4%.

Обжиг кирпича

Качество завершающего этапа производства зависит от условий его протекания. При обжиге кирпича-сырца происходят процессы:

• испарения остаточной влаги;
• распада каолинита, сопровождающегося небольшой усадкой изделий;
• разложения солей кальция и магния;
• спекания однородной массы.

Схема обжига кирпича

Нарушение хотя бы одного из заданных параметров процесса приведет к снижению качества шамотного блока. Гладкая, будто стеклянная, поверхность и более темный оттенок свидетельствуют о превышении времени обжига.

Передержка в печи придает кирпичам дополнительную прочность, однако уменьшает его огнеупорность, а гладкая пленка снижает схватываемость кирпича с раствором. Недодержанный в печи кирпич имеет повышенную гигроскопичность и низкую сопротивляемость деформациям.

Монтаж печи

Следующим этапом после выбора конструкции печи является подготовка чертежей поэтапной выкладки рядов кирпичей по отдельности. Существует огромное количество разнообразных чертежей и схем с подробной информацией о распределении, общем количестве целых блоков, половинок, четвертей.

После утверждения проекта необходимо произвести подготовительные работы, включающие в себя выбор места под будущую печь, заливку основы.

Пошаговая инструкция

Для сооружения печи понадобятся некоторые инструменты:

• машинка для шлифовки;
• круг отрезной для работы по камню и металлу;
• электродрель и насадка для приготовления раствора;
• тара для раствора на 10-15 литров;
• мастерок;
• уровень строительный;
• столярный молоток для укладки;
• рулетка, фломастер.

Приступаем к монтажу:

1. Заливку фундамента под печь необходимо производить с армированием металлической арматурой или сеткой. Размеры основания должны быть больше на 15-30 сантиметров всей площади печи. Перед началом кладки фундамент после заливки необходимо выдержать не менее 28 дней.
2. Поверхность фундамента накрывают, сложенным в 2-3 слоя рубероидом и поверх рубероида укладывается металлический лист. Завершающим этапом возведения фундамента является песочная подушка.
3. Для приготовления раствора используют песок и глину в пропорции 1:2 или 1:3 соответственно. Перед приготовлением раствора глину замачивают, а песок промывают, высушивают и просеивают. Не допускается содержание комков и ила в песке. Лучше всего использовать песок фракции 1-1,5 мм. Для получения высокого качества глинистого раствора необходимо замесить глину с песком согласно выбранной пропорции и сделать два шарика диаметром около 5 см каждый. Скатать лепешку толщиной 10 см из одного шарика и оба кусочка оставить в притемненном месте на 48 часов. Если по истечении этого времени оба шарика покрываются трещинами – раствор слишком жирный и необходимо добавить еще песок. Если трещины отсутствуют и шарик остается цельным, смесь можно использовать для укладки. В раствор обязательно добавляется шамотный мергель или белый каолин. На 100 кирпичей уйдет 40 кг глины.
4. Нижний ряд выкладывается без раствора, начиная с углового кирпича, заполняя весь ряд. В отличие от красного кирпича, шамотный перед кладкой не замачивают.
5. Точно следуя порядовке, выкладываются все последующие ряды. Раствор наносится тонким слоем, сразу удаляются все излишки, чтобы он не успел высохнуть. Необходимо учесть, чтобы вертикальные швы не совпадали со швами уже выложенных рядов. Если есть необходимость можно каждый 5-й ряд укрепить армирующей сеткой.
6. При использовании половинок и четвертей следует придерживаться следующих правил:
   • Класть кирпич только ребром.
   • Выдержать расстояние равное 0,5 см между стенками печи и топки.
   • Для кладки применять раствор из глины и песка.
7. В процессе кладки кирпичных рядов устанавливают дверки, решетки, варочные панели. Все оборудование должно быть изготовлено из чугуна. При установке, во избежание последующего разрушения печи, необходимо соблюдать зазоры в 0,5 см. Колосниковые решетки и решетки для чистки устанавливаются без раствора, причем последняя должна извлекаться без особых усилий.
8. При монтировании дверок нельзя допустить их перекоса. Крепеж дверок происходит при помощи проволоки, которую продевают в специальные отверстия.
9. Установка варочной панели производится только тогда, когда печь имеет подходящую конструкцию.

Чем резать шамотный блок?

Для изготовления шамотных блоков нестандартных размеров на производствах используются камнерезные станки, обеспечивающие качественную резку в больших объемах и оснащенные системой подачи воды для охлаждения диска и предотвращения появления шамотной пыли.

В домашних условиях камнерезный станок – роскошь. Поэтому, для резки шамотного кирпича потребуется погрузить блок в холодную воду на 20 минут, а затем резать при помощи обычной болгарки, используя алмазный, отрезной или абразивный диск. Влага, впитавшаяся в кирпич, обеспечит легкую резку и отсутствие пыли. Перед тем как взять в руки болгарку настоятельно рекомендую ознакомиться с этой статьей >>>

Виды огнеупорного и марки шамотного кирпича

В любой большой строительной компании вам предложат несколько вариантов огнеупорных кирпичей, среди которых будут углеродистые, глиноземные, основные и кварцевые

Давайте разберемся, в чем разница и на что необходимо обращать внимание

Кварцевый кирпич. Он достаточно хорош в плане огнеупорности, но стоит понимать, что он боится контакта со щелочной средой, известковыми растворами, чрезмерной влагой и оксидом металла. Он немного дешевле глиноземного кирпича, но подойдет только для строительства камина или свода печи. Для уличного мангала, барбекю, тандыра и прочего его лучше не использовать.

Углеродистые кирпичи (графитовые). Очень устойчивы к высоким температурам, состоят в основном из графита (до 90%), антрацитового порошка и углерода. Скорее всего, такой стройматериал вы не найдете в обычном магазине, поскольку кирпич используется в промышленности, обладает достаточно высокой ценой и ни разу не актуален для частного строительства.

Основные огнеупорные. Используются практически только в металлургической промышленности при изготовлении некоторых марок стали. Они обладают минимальной адгезией и очень высокой плотностью, выдерживают экстремальные температуры.

Глиноземный кирпич или шамотный огнеупорный. Это относительно недорогой строительный материал, блок, в состав которого добавляется огнеупорная глина или специальный керамический порошок – шамот. Поверхность изделия бывает похожа на стекло, если его немного передержать в печи при повышенной температуре. Адгезия с кладочным раствором намного хуже, поскольку влага и связывающие компоненты не проникают внутрь, но огнеупорность материала очень высокая. Оптимальный кирпич для строительства уличного мангала или печи барбекю.

С разновидностями огнеупорных материалов разобрались, теперь рассмотрим подробнее марки шамотного кирпича, поскольку он наиболее распространенный и оптимально подходит для частного строительства большинства огнеупорных конструкций, таких как печи и камины. В зависимости от состава шамотного кирпича и способа его изготовления, он бывает:

• ШАК, ШБ и ША. Наиболее распространенные марки шамота, которые используют строители. Максимальная температура, которую выдерживают кирпичи – 1690 С. Они относительно прочные, при расколе не образуют «трухи», не рассыпаются.
• ШВ и ШУС. Чаще всего эти виды шамотного кирпича используются для обмуровки труб на производстве, газоходов, парогенераторов. Отличная теплоемкость, но высокая цена и отсутствие ассортимента.
• Шамотный кирпич ПБ. Данная маркировка подходит для домашнего использования. Меньшая граничная температура использования, но цена ниже, примесь глины достаточно высокая, по сравнению с другими марками.
• ПВ. Шамотно-коалиновый огнеупорный кирпич, идеально подойдет для внутренней отделки печей. Выдерживает до 1300 градусов Цельсия, причем постоянной температуры, очень долговечен. По причине высокой стоимости он актуален только для внутренней кладки дымоходов.
• ШЛ. Применение шамотного кирпича такого типа очень широко, поскольку он подойдет для футеровки печей, облицовки. Легковесный кирпич (ШЛ) стоит дешевле, оказывает меньшую нагрузку на строение, обладает низким коэффициентом расширения и граничной температурой в 1300 градусов.

Каждый тип полнотелого шамотного кирпича обладает большим удельным весом и плотностью, подходит для строительства тяжелых конструкций и применяется в цокольных рядах огнеупорных сооружений. Легковесные кирпичи – это пустотелые облегченные шамоты, которые идеально подходят для облицовки и торцевых вращающихся печей (ШЦУ – двухсторонние торцевые блоки).

Плотность шамотного кирпича зависит от метода производства и обжига. Бывают следующие виды: горячепрессованные, плавленые, литые, формированные пластично, материалы полусухого формирования и термопластичнопрессованные. Все они имеют разные характеристики и подбирать надо будет согласно сфере применения.

Шамотный кирпич

Применение

Сегодня известно много различных типов огнеупорного материала. Только шамотный кирпич отличается самой высокой прочностью. Именно поэтому он используется для строительства:

1. Печных топок;
2. Каминов;
3. Дымоходов.

То есть, в тех местах, где приходится постоянно соприкасаться с открытым пламенем.

Так как шамотный кирпич выдерживает 1600ºC, его стали использовать при футеровке пиролизных котлов. Благодаря повышенной стойкости к высоким температурам, он является надежной защитой металлического котла, отводя от него тепловой удар. В результате сильно повышается срок эксплуатации котла.

Этот вид материала наиболее стоек при контакте с агрессивными щелочными средами, такими как известь. Поэтому его применяют в промышленных установках, в которых продукты горения выделяют активные вещества.

В шамотном кирпиче нуждается промышленная сфера, особенно металлургические предприятия. Строительство любой доменной печи не обходится без огнеупорного материала. Без него просто невозможно обойтись на производстве фарфора и стекла. Ведь он способен переносить сверхвысокие температуры, когда плавится стекло. Надо сказать, что его можно также использовать, когда рабочие температуры менее 1300 градусов.

Изготовление

При изготовлении требуется точное соблюдение технологического процесса. Малейший пережог делает его стекловидным, недожог понизит влагостойкость.

Все размеры стандартизированы:

1. «230х114х65 мм»,
2. «230х114х55 мм».

Характеристики

В основном такой огнеупорный материал имеет вид стандартного прямоугольника. Его размер 230х114х65 миллиметров оптимально подходит для создания кирпичной кладки. Такие размеры дают возможность получить наименьшее количество швов, а сама кладка получится очень гладкой.

Однако потребителей не всегда устраивают такие размеры, поэтому изготовитель, учитывая потребности клиентов, выпускает шамотный материал другой формы и габаритов.

Сегодня в строительных магазинах продается материал самой разной формы. Чаще всего встречается:

1. Трапеция;
2. Арка;
3. Клин.

Благодаря такому разнообразию формы, выкладываются печи необычного вида, которые становятся украшением интерьера. Причем эффектный внешний вид, позволяет обойтись без штукатурных работ.

В состав огнеупорного материала входит оксид алюминия. Он придает ему характерные свойства. На него не действует щелочная среда и агрессивные химические вещества. Концентрация этого вещества влияет на пористость, а она влияет на его теплопроводность.

Свойства

Имея небольшой вес, шамотный кирпич остается устойчивым к открытому пламени и высоким температурам. Причем его масса, не оказывает большого давления на фундамент.

Его выпускают по ГОСТу 390-96. Согласно стандарту, у него должна быть:

1. Зернистая основа;
2. Желтый цвет;
3. Прямоугольная форма;
4. Небольшие вкрапления, красного цвета.

По своей форме он может быть:

1. Прямым;
2. Клиновидным;
3. Трапециевидным.

При раскалывании он никогда не крошится, просто разлетается на несколько кусков.

Его легко отличить от других видов. Он обладает характерным песчаным цветом и зернистой структурой.

Используя стандартные размеры ( 230х114х65) , легко получить ровную поверхность стенок камер сгорания.
