Классификация и размеры железобетонных плит перекрытия

Расчет

Расчет бетонных и железобетонных перекрытий проводится на основе параметров, регламентируемых СНиП 2.01.07-85. Порядок расчета:

• определение параметров будущего перекрытия, выбор марки бетона, вид арматуры или вариант готовой плиты;
• определение нагрузки на будущую конструкцию;
• рассчитать предельный изгибающий момент;
• выбрать оптимальное сечение арматуры.

Как рассчитать плиты перекрытия, рассмотрим пошагово.

Расчетная длина

Это расстояние между двумя самыми удаленными стенами. Плита перекрытия может опираться на две стены или на три (однопролетная конструкция и многопролетная). Крепиться она может жестко или фиксироваться на шарнирах. Толщина перекрытия равна 1:30 пролета, в среднем 20 см. Рассчитаем плиту на жестком креплении.

Сначала вычисли один метр конструкции. Высота плиты в формуле обозначается h, длина b. Возьмем для примера параметры 10 см и 100 см соответственно. В расчетах используют следующие формулы:

Вычисление нагрузки

Проще всего посчитать этот параметр для квадратной плиты, где заранее известна будущая нагрузка на каждую сторону. Часть веса будет давить на перекрытие постоянно (например, мебель и техника), другой вес периодически. При расчетах учитываются также статические и динамические нагрузки. Расчет плиты определяет общую распределительную нагрузку.

На видео представлено подробное описание оптимальной нагрузки на плиту. Расчет проводится на изгиб

При расчете нагрузки имеет важное значение материал, из которого сделаны опорные стены. Поэтому плиту рассчитывают не только исходя из нагрузки на нее, но и с учетом собственного веса. В жилом доме перекрытие рассчитывается с определением распределительной нагрузки

Для нее установлено значение: q1=400 кг/кв м

В жилом доме перекрытие рассчитывается с определением распределительной нагрузки. Для нее установлено значение: q1=400 кг/кв м.

Сама плита весит порядка 250 кг/кв м, плюс отделка пола стяжкой и чистовой ремонт – еще 100 кг/кв м. Всего 750 кг/кв м. Необходимо также учесть, что основное напряжение на изгиб приходится на центр плиты.

Выбор класса бетона

Так как бетонная масса – это не однородная субстанция, ее параметры текучести, прочности и другие, могут сильно отличаться. Поэтому монолитное перекрытие рассчитывают по поперечному сечению. В расчет также берется класс арматуры. Сопротивление арматуры определяет сопротивление бетона, поскольку она по сути работает на растяжение.

Подбор сечения арматуры

Прочность бетона зависит от предела прочности арматуры. И обратная ситуация – если прочность бетона уменьшается, снижается несущая способность армированных прутьев. Специалисты используют следующие формулы:

Площадь сечения плиты рассчитывают по диагонали. Дополнительное армирование делает конструкцию прочнее, что тоже надо учитывать:

Исходя из СНиП 2.03.01-84:

• сопротивление Rs для арматуры А400 равно 3600 кгс/кв см (355 МПа);
• сопротивление Rb бетона В20 117 кгс/кв см (11,5 МПа).

В итоге

• потребуется 5 прутов арматуры сечением 14 мм и ячейкой 20 см;
• площадь сечения арматуры 7,69 кв см.

Чтобы нивелировать изгиб потребуется толщина плиты 13-14 см. В этом случае арматуры потребуется 4-5 прутов, 16 мм сечением.

План

План перекрытий – это документ с чертежами и расчетами, который составляется для создания конструкции из нескольких плит. Он может включать сразу несколько разновидностей железобетонных и бетонных конструкций для разного типа помещений. Чаще всего изменения касаются нижнего этажа и подвальных помещений, но могут также присутствовать между этажей.

Самостоятельно разрабатывать план категорически не рекомендуется. Расчеты и чертежи проводятся силами профессиональных архитекторов, знающих свойства бетона. Неправильно составленный план перекрытий может стать причиной обрушения строения.

Прогибы плит перекрытий

Типы железобетонных перекрытий

В 50-х годах прошлого века в СССР стало активно развиваться производство железобетонных изделий, позволяющих в сжатые сроки возводить жилые дома и целые районы, пусть и не слишком привлекательные внешне, зато недорогие и надежные.

Строители по старинке пытались использовать монолитный способ, при котором конструкция заливается по опалубке, смонтированной на территории объекта. Однако учитывая суровый климат большинства регионов страны, когда на прогрев бетонной смеси для ее достаточного твердения при отрицательных температурах приходилось тратить немалые средства, каркасный метод стал особенно актуальным. В частности, сборные железобетонные перекрытия.

Монолитное перекрытие

Но это не означает, что использование монолита прекратилось. Данный метод оправдан в ситуациях, когда зданию необходимо обеспечить достаточную пространственную жесткость или устойчивость к динамическим перегрузкам. Однако эти требования почти не распространяются на жилые многоэтажки и частные постройки.

При строительстве жилых домов обычно используют плиты заводского изготовления. Их и сегодня изготавливают по стандарту 26434, введенному в 1985 году. Периодически этот ГОСТ переиздается с небольшими нововведениями.

Многопустотные плиты наиболее востребованы в строительстве многоэтажек. Для них прописан отдельный ГОСТ 9561, введенный в действие в 2016 году. В стандарте указаны:

1. ТУ для производства железобетонных плит;
2. габариты изделия;
3. методика производственного контроля;
4. правила транспортировки и хранения изделия.

• плиты должны всегда находиться только в горизонтально и не более пяти единиц в высоту.
• компенсирующие подкладки ставятся точно под монтажными петлями и точно по одной вертикали.

Если будет нарушено хотя бы одно условие, в бетоне появятся деформации, которые повлекут за собой разрушение изделия.

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.

Пустотные

Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.

Пустотные плиты перекрытия.

Ребристые

Основная сфера применения – строительство кровли в промышленных зданиях – складах и ангарах.

Ребристые плиты перекрытия.

Монолитные

Не имеют внутренних пустот. Представляют армированные конструкции из бетона высоких марок. Главное достоинство – высокая прочность. Сравниться с ними не могут плиты других типов. Применяются при возведении высотных зданий, когда несущая способность является более важным фактором, чем малый вес и высокий коэффициент шумоизоляции.

Монолитные плиты перекрытия.

Сфера применения существенно увеличивается, так как конструкция плит существенно различается. Это дает инженерам возможность легко выбирать материал, подходящий для определенного здания.

Расчет количества плит и из размеров для частного дома

Если строительство частного домостроения ведется по утвержденному проекту, то размеры и количество плит предварительно рассчитываются инженерами при разработке этого заказа. Вообще подобные расчеты производятся по принципу «подгонки» планировки стен под размеры плит, а не наоборот. Но в частном строительстве бывает всякое. И если стены уже распланированы или даже готовы и ждут перекрытия, то рассчитывать их количество и размеры нужно, учитывая определенные правила:

• длина плиты равняется расстоянию между несущими стенами плюс ширина площади опоры плиты на стену (балку);
• ширина плиты подбирается из расчета, сколько штук из выбранного вами ассортимента перекроют поперечное расстояние между основными стенами (перегородки не берутся в расчет). Длинной стороной пустотную плиту укладывают впритык к ненесущим стенам, или накладывают внахлест не более, чем на 100 мм (до первой пустоты). Подробнее смотрите в статье про опирание плит на стены;
• если между плитами остается небольшой зазор или существует не вписывающийся в конфигурацию плит небольшой участок помещения, его можно «закрыть» частичной монолитной заливкой, с применением опалубки и армирования;
• швы между плитами заделываются.

СоветИзделия «неходовых» размеров лучше заказывать заранее, так как на ожидание их изготовления уходит больше времени, чем на производство типовых конструкций.

Внимание!Зимой плиты перекрытия стоят заметно дешевле. Но участок под их разгрузку нужно подготовить и выровнять осенью. Также придется заказать трактор для уборки снега на участке и, возможно, на подъездных путях

Но в итоге всё равно будет экономия

Также придется заказать трактор для уборки снега на участке и, возможно, на подъездных путях. Но в итоге всё равно будет экономия.

Вот статья про выбор плит для домов из газобетона.

Стандартные размеры плит

И все-таки по возможности лучше использовать плиты стандартных размеров, так как их приобретение стоит гораздо дешевле и занимает меньше времени.

На заводах размерные ряды последнего поколения продукции несколько разнятся, но существуют размерные ограничения, общепринятые стандартами и ТУ:

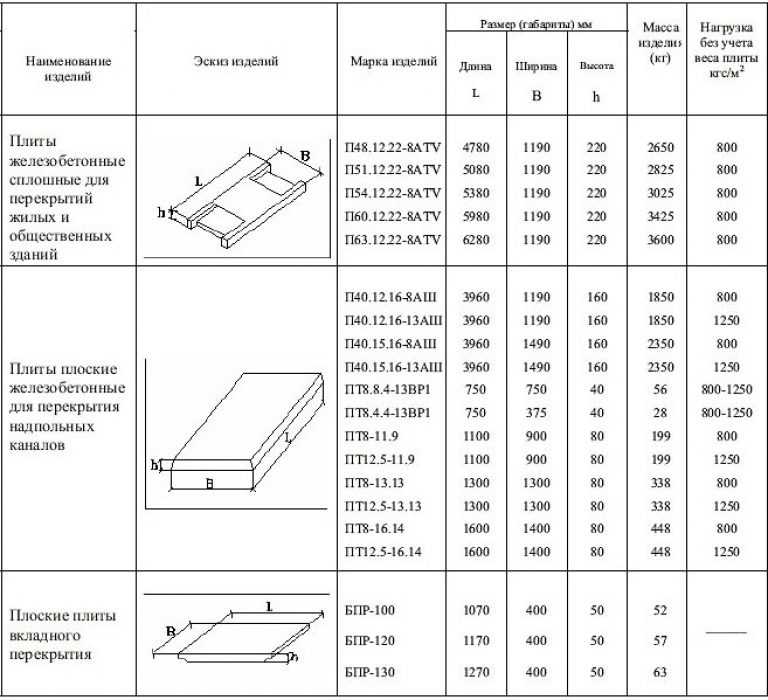

Вид плиты	Длина (м)	Ширина (м)
ПК, круглые пустоты диаметром 140 мм	1,8 / 2,4 / 3,0 / 6,0	от 1,2 все размеры кратно 0,3 м
ПК, круглые пустоты диаметром 159 мм и плиты ПБ	2,4 / 3,0 / 3,6 / 4,2 / 4,8 / 5,1 / 6,0 / 6,3 / 6,6 / 7,2 бывает 9,0	от 1,0 и далее все размеры кратно 0,3 м
ПНО высота 160 мм	от 1,6 до 6,3, бывает 9,0	0,64 / 0,84 / 1,0 / 1,2 / 1,5
ППС	от 3 до 12, с шагом в 0,1 м	1,0 / 1,2 / 1,5
сплошные высотой 120 мм	3,0 / 3,6	4,8 / 5,4 / 6,0 / 6,6
сплошные высотой 160 мм	2,4 / 3,0 / 3,6	2,4 / 3,0 / 3,6 / 4,8 / 5,4 / 6,0
ребристые, высота 30 мм	6,0	1,5

Вес плит важно знать при расчете конструкций. Но это забота конструктора, который составляет проект на дом. Частному застройщику полезно знать массу плит при доставке их на объект и монтаже

Частному застройщику полезно знать массу плит при доставке их на объект и монтаже.

В первом случае необходимо подобрать грузоподъемность транспорта. Скорее всего для доставки понадобится две автомашины.

Для монтажа плит используется подъёмный кран, при заказе которого у вас также поинтересуются весом и размерами плит. Каждый кран имеет свою грузоподъемность. Поскольку весовой диапазон плит находится в пределах от 960-4800 кг, то 5-тонника хватит в любом случае.

СправкаВ зависимости от используемого бетона масса стандартной пустотной плиты 6х1,5 м варьируется в пределах от 2,8 до 3,0 т.

Поскольку в частном строительстве наиболее распространены плиты толщиной 160 мм и 220 мм, приведем их вес на погонный метр для ширины плиты 1500 мм:

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. № 82-П)

За принятие проголосовали:

Краткое наименование страны поМК (ИСО 31661004—97	Код страны no МК (ИСО 3166) 004—97	Сокращенное наименование национального органа по стандаотизаиии
(азахстан	КZ	Госстандарт Республики Казахстан
(иргиэия	КС	Кыргыэстандарт
’оссия	RU	Росстандарт
Таджикистан	TJ	Т аджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. No 2077-ст межгосударственный стандарт ГОСТ 26434—2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-65

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии е сети Интернет

Стандартинформ. 2016

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ Типы и основные параметры

Reinforced concrete panels for floors in residential buftdings. Types and basic parameters

Дата введения — 2017-01-01

Технология и особенности изготовления плит

Ж/б плиты перекрытия размеры которых приведены к единому стандарту, изготавливаются по разной методике, что не может не вызывать разницы в качестве поверхности. Изделия ПГ и ПК изготавливаются заливкой отформованной опалубки, плиты ПБ – непрерывной формовкой на конвейере (стенде). Конвейерная технология позволяет получить гораздо более гладкую поверхность и любую длину панели до 9 метров включительно.

Такой способ изготовления позволяет получать нестандартные размеры бетонных плит перекрытия, которые всегда понадобятся в строительстве. При отсутствии нестандартных плит приходится заполнять пустые участки, не перекрытые панелями, заливкой бетонного раствора, что не может не сказаться на прочности конструкции.

Панели ПК и ПГ имеют перед панелями ПБ следующее преимущество: в них разрешено делать отверстия для прокладки инженерных коммуникаций, которые не вызовут разрушения объекта. Прочность плиты с проделанными отверстиями обеспечивается тем, что размер пустотных отверстий ПК и ПГ плит – ≥ 114 мм, поэтому любая пластиковая, стальная или асбоцементная труба для внутренней проводки легко умещается в технологические отверстия. ПБ изделия имеют отверстия Ø 60 мм, из-за этого не каждую трубу можно пропустить через пустоты.

Опирание плит на стороны стен объекта

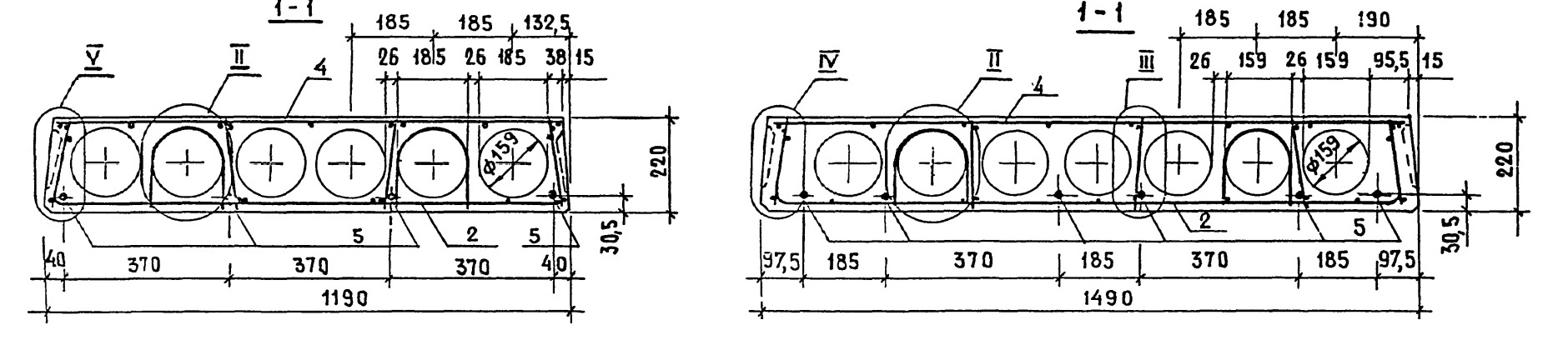

Размеры плит ПК

Это наиболее часто встречающиеся панели, которые производятся в металлоформах, с сеточным (длиной до 4,2), либо преднапряженным (свыше 4,5) армированием. Маркировка изделий содержит геометрические габариты по длине и ширине, а также нагрузку и иногда метод армирования. Например, ПК 51-18-8. Длина 5,1, ширина 1,8, нагрузка 800 кгс/м2.

Стандартная ширина панелей может быть 1; 1,2; 1,5 и 1,8 метра. Наиболее удобны плиты 12-е. Обычно, ими можно набрать необходимую ширину проема, а перевозка оптимальна по норме загрузки автомашины. Отклонения по этому ширине не могут превышать 6 мм.

Длина, как правило, варьируется в пределах от 1,6 до 7,2 метра, но встречаются панели и до 9 метров. Фактическая длина всегда меньше номинальной, т.е. указанной в маркировке, на 2 см. Это необходимо учитывать при расчете опирания плиты на стену. Предельное отклонение – 8 мм для длины до 4 метров и 10 мм – для более длинных изделий. В настоящий момент завод готов выпускать плиты ПК с шагом 10 см по длине.

Посмотреть наши цены можно на этой странице: плиты перекрытия ПК.

Обычно выпускаются панели с отверстиями диаметром 159 мм. В терминах ГоСТа это плита 1ПК. Расстояние между отверстиями составляет 185 мм от центра до центра пустот. Надо понимать, что это цифры, заложенные ГоСТом, фактические размеры конкретных производителей могут отличаться от заявленных.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

• используются для возведения любых типов строительных конструкций;
• срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• обладают 3 группой устойчивости к образованию трещин;
• виброустойчивый строительный материал;
• повышенная звуконепроницаемость;
• не боится воздействия влаги;
• повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Дополнительные сведения

Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.

Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.

Основные виды бетона:

• Легкий бетон — «Л».
• Жаростойкий — «Ж».
• Силикатный — «С».
• Ячеистый — «Я».
• Мелкозернистый — «М».

Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.

Классификация бетонной поверхности:

• Бетон нормальной проницаемости — «Н».
• Бетон пониженной проницаемости — «П».
• Бетон особой проницаемости — «О».

Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.

В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.

Ребристые плиты перекрытия

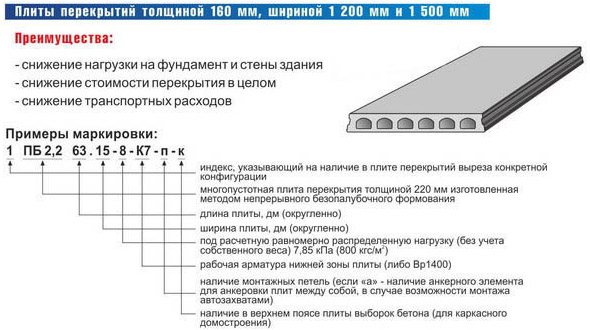

Расшифровка обозначений

1. Маркировка изделий сплошного типа.

Встречаются разные варианты обозначения полнотелых бетонных плит – ПТС, ПП или П. Согласно ГОСТ 19570-74, монолитную продукцию выпускают из бетона классом прочности на сжатие В 2,5-6,0. Может иметь следующие габариты: длина – 600-6000 мм, ширина – 400, 520 или 600 мм, высота – 200 или 250 мм. Маркировка представляет собой буквенно-цифровой код. Для примера расшифровывается обозначение плиты из ячеистого бетона П60.12-3,5Я:

• 60 – округленная длина в дециметрах (59,8 дм);
• 12 – округленная ширина в дециметрах (11,9 дм);
• 3,5 – класс бетона на прочность (М35).

Изделия с ребрами жесткости выпускаются в соответствии с ГОСТ 28042-89. Требованиям этого документа должны отвечать их форма, а также габаритные и монтажные размеры. Ребристые перекрытия с напряженной арматурой имеют такие габариты: длина – 6,12 и 18 м, ширина – 1,5 и 3 м. Может быть двух конструктивных типов:

• плоская (ПГ – сплошная, ПВ – с проемами для вентиляции, ПС и ПФ – с отверстиями для фонарей, ПЛ – с отверстиями для легкосбрасываемой кровли);
• оболочка, арочная плита (ПОВ, ПОС, ПОФ, ПОЛ).

Код изделия включает обозначение типоразмера (буквенно-цифровое), несущей способности, класса арматуры, разновидности бетона, конструктивных особенностей. Вот расшифровка перекрытия с маркировкой 2ПОВ6-2 Am-VЛ: 2ПОВ – плита-оболочка из второй группы типоразмеров, 2 – вторая по несущей способности, Л – изготовлена из легкого бетона, усиленного арматурой Am-V.

3. Маркировка пустотных видов.

Ж/б многопустотные плиты должны отвечать ГОСТ 9561-91. Могут иметь толщину 200, 220, 265, 320, 400, 500 мм, длину – 6 или 12 м, ширину – 1, 1,2, 1,8 м. По конфигурации полостей различают такие разновидности:

• ПК – с круглыми пустотами, опирается на 2 стороны;
• ПКТ – с круглыми полостями, опирается на 3 стороны;
• ПКК – с круглыми пустотами, укладывается на 4 стены;
• ПКТ – с круглыми полостями, монтаж на 2 торцевые и 1 длинную стороны;
• ПГ – с грушевидными пустотами; толщина – 260 мм; опора на 2 торца;
• ПБ – изготовленная без опалубки, способом непрерывной формовки; ее толщина – 260 мм, диаметр отверстий 159 мм; изделие ставят на 2 торцевые стороны.

В таблице приведено обозначение в зависимости от сочетания размеров полостей и общей толщины.

Обозначение	Толщина, мм	Диаметр пустот, мм
1ПК	220	159
2ПК	140
3ПК	127
4ПК	260	159
5ПК	180
6ПК	300	203
7ПК	160	114
1ПКТ	220	159
2ПКТ	140
3ПКТ	127
1ПКК	220	159
2ПКК	140
3ПКК	127
1ПКТ	220	159
2ПКТ	140
3ПКТ	127
ПГ	260

Пустотные плиты маркируются согласно ГОСТ 23009 с помощью сочетания букв и цифр. В первой части кода содержится информация о конструкции и размерах. Вторая группа букв и цифр характеризует перекрытие по несущей способности, классу арматуры, виду бетона. Последняя часть обозначения информирует о дополнительных возможностях (использовании в агрессивной среде, сейсмически активных зонах) и конструктивных особенностях.

Чтобы купить подходящую продукцию, следует предварительно сопоставить ценовые параметры на однотипные изделия от разных производителей, сопоставить расходы на доставку. Средняя стоимость популярных ЖБИ в Московской области приведена в таблице.

Расшифровка обозначений

1. Маркировка изделий сплошного типа.

Встречаются разные варианты обозначения полнотелых бетонных плит – ПТС, ПП или П. Согласно ГОСТ 19570-74, монолитную продукцию выпускают из бетона классом прочности на сжатие В 2,5-6,0. Может иметь следующие габариты: длина – 600-6000 мм, ширина – 400, 520 или 600 мм, высота – 200 или 250 мм. Маркировка представляет собой буквенно-цифровой код. Для примера расшифровывается обозначение плиты из ячеистого бетона П60.12-3,5Я:

• 60 – округленная длина в дециметрах (59,8 дм);
• 12 – округленная ширина в дециметрах (11,9 дм);
• 3,5 – класс бетона на прочность (М35).

Изделия с ребрами жесткости выпускаются в соответствии с ГОСТ 28042-89. Требованиям этого документа должны отвечать их форма, а также габаритные и монтажные размеры. Ребристые перекрытия с напряженной арматурой имеют такие габариты: длина – 6,12 и 18 м, ширина – 1,5 и 3 м. Может быть двух конструктивных типов:

• плоская (ПГ – сплошная, ПВ – с проемами для вентиляции, ПС и ПФ – с отверстиями для фонарей, ПЛ – с отверстиями для легкосбрасываемой кровли);
• оболочка, арочная плита (ПОВ, ПОС, ПОФ, ПОЛ).

Код изделия включает обозначение типоразмера (буквенно-цифровое), несущей способности, класса арматуры, разновидности бетона, конструктивных особенностей. Вот расшифровка перекрытия с маркировкой 2ПОВ6-2 Am-VЛ: 2ПОВ – плита-оболочка из второй группы типоразмеров, 2 – вторая по несущей способности, Л – изготовлена из легкого бетона, усиленного арматурой Am-V.

3. Маркировка пустотных видов.

Ж/б многопустотные плиты должны отвечать ГОСТ 9561-91. Могут иметь толщину 200, 220, 265, 320, 400, 500 мм, длину – 6 или 12 м, ширину – 1, 1,2, 1,8 м. По конфигурации полостей различают такие разновидности:

• ПК – с круглыми пустотами, опирается на 2 стороны;
• ПКТ – с круглыми полостями, опирается на 3 стороны;
• ПКК – с круглыми пустотами, укладывается на 4 стены;
• ПКТ – с круглыми полостями, монтаж на 2 торцевые и 1 длинную стороны;
• ПГ – с грушевидными пустотами; толщина – 260 мм; опора на 2 торца;
• ПБ – изготовленная без опалубки, способом непрерывной формовки; ее толщина – 260 мм, диаметр отверстий 159 мм; изделие ставят на 2 торцевые стороны.

В таблице приведено обозначение в зависимости от сочетания размеров полостей и общей толщины.

Обозначение	Толщина, мм	Диаметр пустот, мм
1ПК	220	159
2ПК	140
3ПК	127
4ПК	260	159
5ПК	180
6ПК	300	203
7ПК	160	114
1ПКТ	220	159
2ПКТ	140
3ПКТ	127
1ПКК	220	159
2ПКК	140
3ПКК	127
1ПКТ	220	159
2ПКТ	140
3ПКТ	127
ПГ	260

Пустотные плиты маркируются согласно ГОСТ 23009 с помощью сочетания букв и цифр. В первой части кода содержится информация о конструкции и размерах. Вторая группа букв и цифр характеризует перекрытие по несущей способности, классу арматуры, виду бетона. Последняя часть обозначения информирует о дополнительных возможностях (использовании в агрессивной среде, сейсмически активных зонах) и конструктивных особенностях.

Чтобы купить подходящую продукцию, следует предварительно сопоставить ценовые параметры на однотипные изделия от разных производителей, сопоставить расходы на доставку. Средняя стоимость популярных ЖБИ в Московской области приведена в таблице.

Складирование плит

Схемы складирования изделий разных типов

После того, как разработана схема и куплены изделия их нужно расположить на участке застройки для удобного монтажа в проектное положение. Существуют правила по складированию материалов:

• укладывать элементы нужно под навесом;
• место складирования должно располагаться в зоне доступа подъемного крана;
• под точки опоры предусматривают подкладки.

Невыполнение последнего правила приведет к разлому пополам. Изделия ПК, ПБ и ПТ работают так, что появление промежуточных опор или сплошное основание приводит к появлению трещин. Укладку выполняют в следующем порядке:

Как правильно складировать плиты перекрытия на участке

В идеале, если плиты перекрытия привезли на участок, их сразу нужно монтировать. Если по каким-либо причинам это сделать невозможно, возникает вопрос: как их правильно складировать.

Для складирования плит необходимо заранее подготовить твёрдую и ровную площадку. Нельзя класть плиты просто на землю. В этом случае нижняя плита может опереться на грунт, и, из-за неравномерной нагрузки, под весом верхних плит она переломится.

Плиты должны укладываться штабелем не более 8-10 шт. Причём под нижний ряд ставятся прокладки (например, из бруса 200х200 мм), а все последующие ряды ставятся через прокладки – доску-дюймовку толщиной 25 мм. При этом прокладки должны располагаться не далее, чем в 30-45 см от торцов плит, и выставляться они должны строго по вертикали друг над другом. Это обеспечит равномерное перераспределение нагрузки на плиты.

На FORUMHOUSE вы можете задать вопросы по плитам перекрытия. Здесь рассказывается, как правильно перекрыть пролёт между плитами перекрытия. Вы можете узнать, что выбрать – плиту ПК или ПБ, и прочитать про ребристое монолитное железобетонное перекрытие. Видеосюжет раскрывает все секреты создания бетонного перекрытия для больших безопорных пролётов.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!
