Акустическая система своими руками: выбор динамиков, акустического оформления, изготовление

Звуковая плата для компьютерных колонок

Из чего можно сделать?

В домашних условиях корпус колонки изготавливается почти из чего угодно. В ход идут:

корпус от вышедшей из строя автомагнитолы; корпус от светящегося кубика, в котором перегорела подсветка; колонка- «яйцо» изготавливается из бумаги, свёрнутой во множество слоёв и пропитанной клеем (например, эпоксидным); остатки ламината или паркета – после перестилания пола; ДСП, материал МДФ, ДВП, натуральное дерево; для портативных колонок подходит труба ПВХ (или полипропиленовая) наибольшего диаметра – вроде того, что применяют в проведении межэтажного сливного канала для санузлов всего дома; фанера – при её распиливании соблюдайте осторожность: она легко даёт сколы и трещины, со временем изгибается

Интересные факты и полезные советы

Портативная колонка может понадобиться при многих обстоятельствах : отдых на природе, катание на велосипеде, на отдыхе на даче и т.д. Сейчас я расскажу вам один из вариантов её изготовления.

Что вам понадобится:

-микросхема TDA2003 или её аналоги ,К174УН14 – отечественный аналог (цена приблизительно 0.3 $) -конденсаторы : а)10 mf 16v -1шт. б)100 mf 16 v — 2шт. в)0.1 mf 16v — 1шт. г)470 mf 16 v — 1шт. (можно использывать и конденсаторы больше чем на 16v,но как правило они потребляют больше энергии) -резисторы : а)10 om — 1шт б)1 om — 1шт в)1kom — 1шт -динамик (о нём позже) -паяльник,припой.

1. Составляем список нужных нам компонентов

и идём в ближайший радиомагазин,там мы купим все детали и соберём свой МОНО усилитель. Я предлагаю выбрать именно моно усилитель по нескольким причинам : 1)меньше потребление энергии по сравнению со стерео усилителем. 2) от портативной колонки, на мой взгляд, требуется такие вещи, как – качество звука, громкость, время автономной работы.

После того, как мы купили все необходимые нам компоненты, мы можем приступать непосредственно к сборке усилителя. (схема внизу) эта схема проверена мною ни раз, у неё хорошее качество звука, и она достаточно проста в изготовлении и не требует настройки. —————————————————————————————- собирать усилитель рекомендуется на печ.плате , но если навыков её изготовления нет , то можно собрать на картонке (просто прокалываете дырочки, вставляете в них детали и соединяете по схеме)

3. После того, как мы благополучно закончили со сборкой, нам надо позаботиться об охлаждении TDA2003

. Для этого рекомендую использовать небольшой радиатор, который крепится болтом к отверстию на микросхеме, также для лучшей отдачи тепла можно воспользоваться ещё и термопастой.

4. Теперь нам нужно позаботься о питании

нашего усилителя ,вот его диапазоны питания – от 8 до 16 в. (рекомендуемая 14.4 в.). я использовал 3 аккума от моб.телефонов, которые в сумме выдавали 11.1 в. чего вполне достаточно для питания нашего усилителя. также можно использовать AAA или AA аккумы , нам понадобится 8 шт. ,что в сумме даст 12в.

5. Выбор динамика.

К данному усилителю подходят динамики на 2,4,8 ом. 2 ом 10 вт 4 ом 5 вт 8 ом 2.5 вт но на своём опыте скажу,что подключал автомобильный (4 ом) динамик PIONEER на 30 вт,и играл он очень громко и качественно

5. За основу корпуса

для нашей портативной колонку мы можем взять корпус от сломанной комп.колонки, но для качественного звука нам нужно самим сделать деревянный корпус. Делается он из фанеры 5-7-слойной, в таком корпусе у колонки будет больше низких частот, и чистый звук на высоких.

Акустические системы – конструктивное устройство и принцип действия

Чтобы самостоятельно собрать акустическую систему (АС), нужно понимать ее устройство. В общем случае в конструкцию АС входят динамики, заключенные в корпус, и усилитель.

Корпус

Корпус – это первый важный элемент колонок, в который помещены остальные комплектующие. Он отвечает за воспроизведение звука на низких частотах и разделяет динамики, препятствуя их воздействию друг на друга, а также играет эстетическую роль.

Чтобы добиться звука высокого класса, нужно грамотно выбрать форму корпуса. Стандартные колонки выполнены в виде прямоугольника (куба, параллелепипеда), но такие устройства не позволяют достичь идеального звука, потому что прямые углы создают резонанс и сопутствующие отрицательные эффекты. Также АС изготавливаются в форме конструкций с острыми или тупыми углами (пирамиды, трапеции) и окружности (шара, эллипса), оптимальной для широкополосной акустики.

На заметку! Чтобы добиться наилучшего звучания от недорогих колонок, воспроизводящих основной диапазон частот, разработчики часто используют круглые формы. Передняя панель при этом выполняется ровной, а боковые стенки вместе с задней формируют изогнутую поверхность, эффективно отражающую и направляющую волны в сторону пользователя.

Сабвуферы воспроизводят низкочастотный звук, поэтому для них чаще используют кубическую форму. В сабах обычно устанавливают фазоинвертор, являющийся полой трубой, фокусирующей звуковые волны и проходящей сквозь одну из панелей.

Материал корпуса также бывает разным. Для качественного звука используют ДВП, ДСП, неплотную фанеру. Хорошо подходит дерево, но такая акустика получается тяжелой и массивной, поэтому деревянными обычно делают напольные колонки. Хороший корпус получается из специальных полимеров, но качество звука немного ухудшается. Дешевые АС выполняют из простого пластика. Такой материал плохо поглощает звук, что приводит к образованию лишних шумов. А если увеличить громкость до максимума, будут слышны гудение и гул.

Динамики

Динамики – основная составляющая часть акустической системы, так как именно они производят звуковые волны. В их конструкцию входит постоянный магнит, создающий непрерывное магнитное поле независимо от окружающих условий. Чаще всего он ферритовый. На дорогой акустике используются неодимовые магниты.

Магнитное поле окружает вторую важную составляющую динамиков – медную катушку, на которую воздействует переменный ток от розетки, батареи или USB разъема. Под воздействием тока и в окружении магнитного поля она совершает перпендикулярные колебания. Это заставляет вибрировать диффузор, что влечет колебания воздушных масс, воспринимаемые человеческими органами слуха как звуковые волны. Диффузорная мембрана изготавливается из полимеров или натуральных материалов, например, целлюлозы. На дорогой акустике используются тонкие пластинки из титана. От свойств материала зависит качество звучания.

На заметку! В зависимости от воспроизводимых частот, динамики бывают низкочастотными (сабвуферы, 20-120 Гц), среднечастотными (основной звуковой диапазон, до 5 кГц) и высокочастотными (твиттеры, от 2 до 20 кГц). Сабвуферы имеют самые большие размеры, твиттеры  — самые маленькие.

Усилитель

АС бывает активной или пассивной. В первом случае в колонки встраивается отдельный усилитель, преобразовывающий сигнал под мощность динамиков. Без этой детали звук будет очень тихим. Тогда как пассивная акустика подключается к внешнему усилителю звука специальным кабелем с клеммами. Данные аудиоусилители могут не только преобразовывать мощность сигнала, но и собирать и объединять аудиодорожки от нескольких колонок в многоканальной акустике.

На заметку! Для преобразования аудиосигнала может использоваться не только усилитель, но и ресивер.

Общий принцип работы

Схематически принцип действия АС выглядит следующим образом. Источник звука отправляет аудиосигнал на усилитель. Последний его обрабатывает и посылает на динамики в виде электрических импульсов. Ток поступает на катушку и вместе с магнитным полем воздействует на нее. В результате этого катушка движется вверх и вниз с различной амплитудой. От этого с такой же синхронностью движется диффузор, создавая звуковые волны различной громкости.

1 Как сделать колонку своими руками – конструкция

Главные параметры колонки – прочность, герметичность, хороший внешний вид. Вместо саморезов используют евровинты, стенки коробки скрепляют изнутри деревянными рейками квадратного, треугольного, секторального сечения. Садят рейки на клей, предназначенный для скрепления деревянных поверхностей.

Небольшие щели между стенками заделывают, так как колонка должна быть герметичной. В качестве материала для герметизации используется пакля, намоченная клеем. Её следует засунуть в щели. Если будет планироваться открывающаяся задняя крышка, приобретают оконный герметик и проклеивают на стыках так, чтобы крышка в закрытом положении не давала щелей.

Что понадобится для изготовления?

Кроме материала, из которого изготавливается корпус, для активной колонки нужны:

• один широкополосный, или 2-3 более узкополосных динамика;
• готовый или самодельный блок питания;
• готовый или самодельный усилитель мощности звуковой частоты;
• обычный провод или кабель;
• обмоточный провод;
• пластиковая труба подходящего диаметра;
• канифоль, припой и паяльный флюс;
• клей-герметик;
• эпоксидный клей или мебельные уголки.

Из инструментов нужны:

• пассатижи;
• бокорезы;

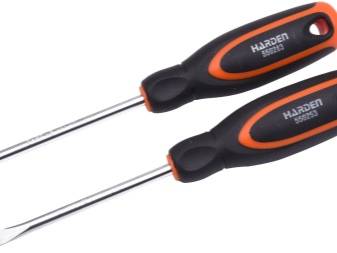

• плоская и фигурная отвёртки (лучше всего подойдёт набор отвёрток);
• ножовка по дереву;
• напильник или зубило;
• ручная дрель и набор свёрл.

Функции дрели выполняет и шуруповёрт, включённый на высоких оборотах.

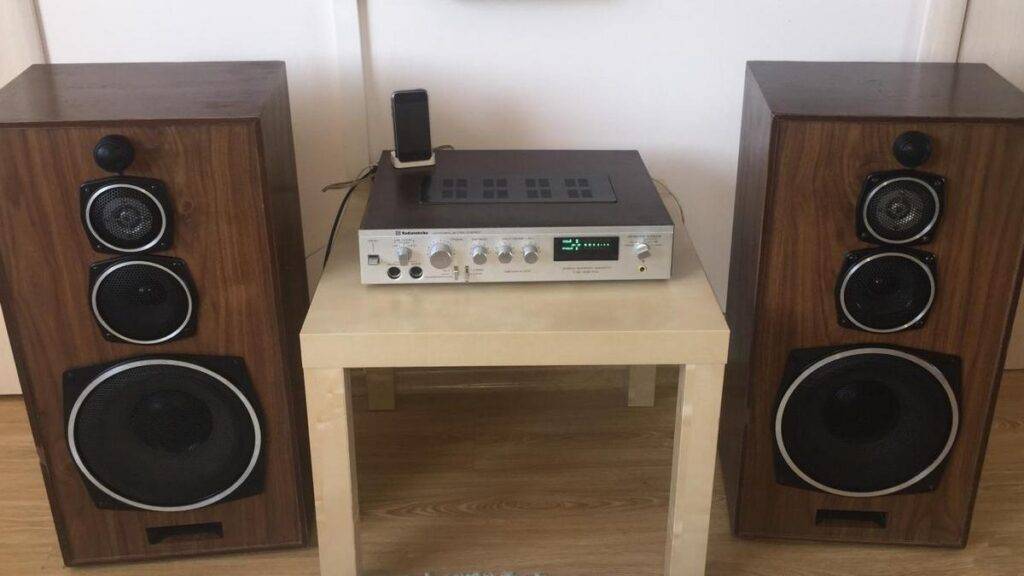

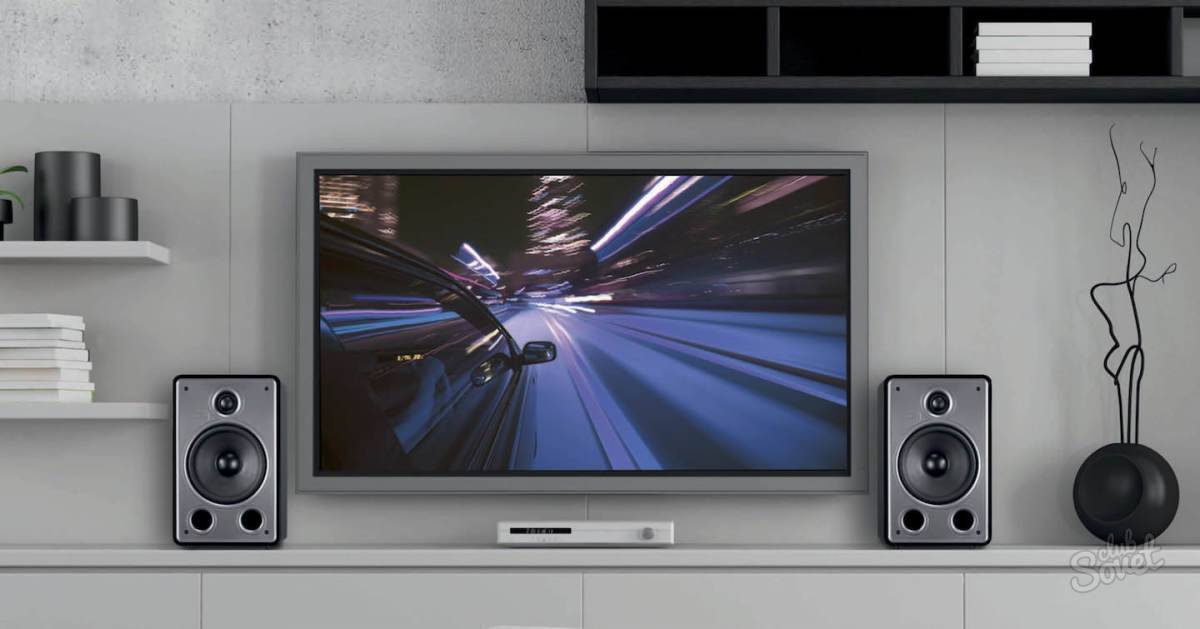

8 Как сделать колонку своими руками – расстановка

Правильно расставленная акустика даст возможность воспользоваться всем спектром звука, его объемом и качеством. Для динамиков с высокой частотой лучшим вариантом будет размещение на уровне ушей и вдали от стены. Расстояние от стены не меньше, чем 15 см, чтобы звук не встречал на своем пути никаких препятствий. Передние динамики должны быть размещены перед слушателем, под углом в 30°. Задние динамики под углом в 90° от передних. Свободному ходу звуковой волны препятствует открытая дверь на балкон, громко включенный телевизор, так как уменьшается общая детализация.

Нужно сосредоточить свой выбор на том, какие будут собираться колонки: пассивные или активные. В условиях небольшого пространства, выделенного на размещение акустической системы подойдут пассивные колонки, так как идут отдельно колонки и усилитель. Активный вариант предполагает встроенную акустику с усилителем, что требует больше места для расположения, затрат и влияет на сложность во время ремонта. Удобнее, если отдельно имеется сабвуфер, тогда собирается только пассивная акустика, чтобы решить проблему со звуком.

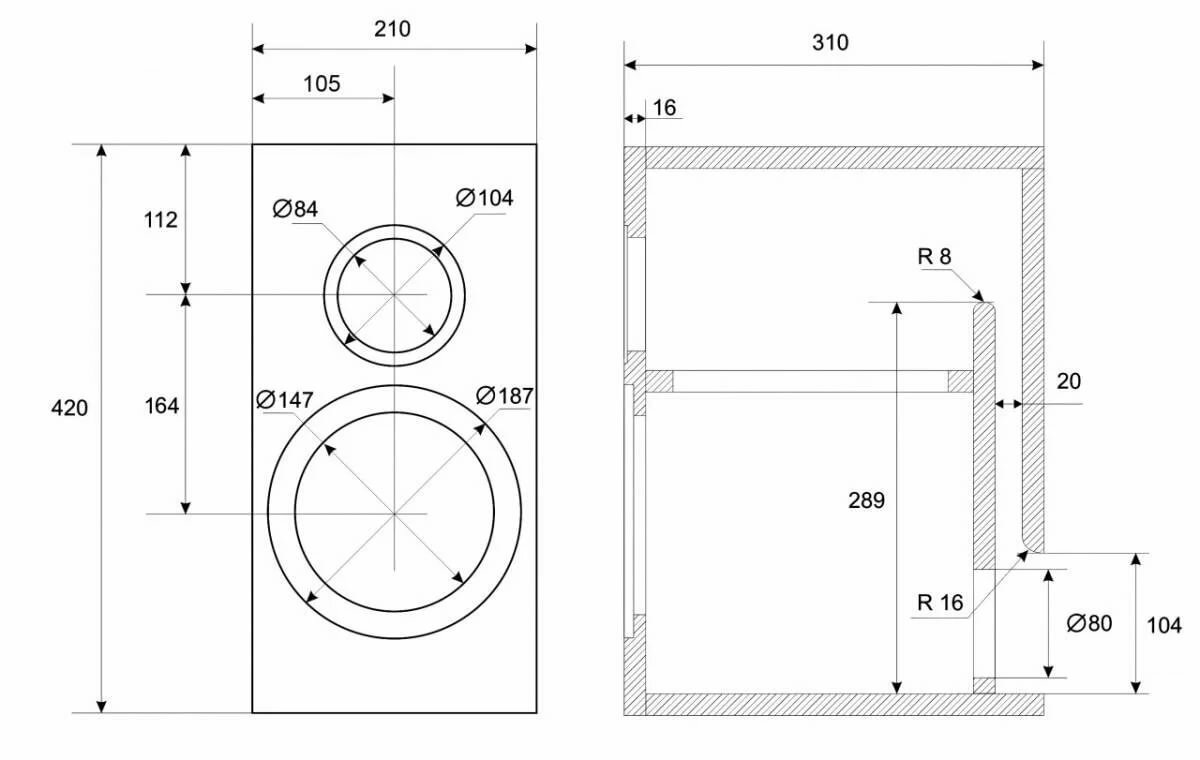

Колонки из автомобильных динамиков своими руками: чертежи

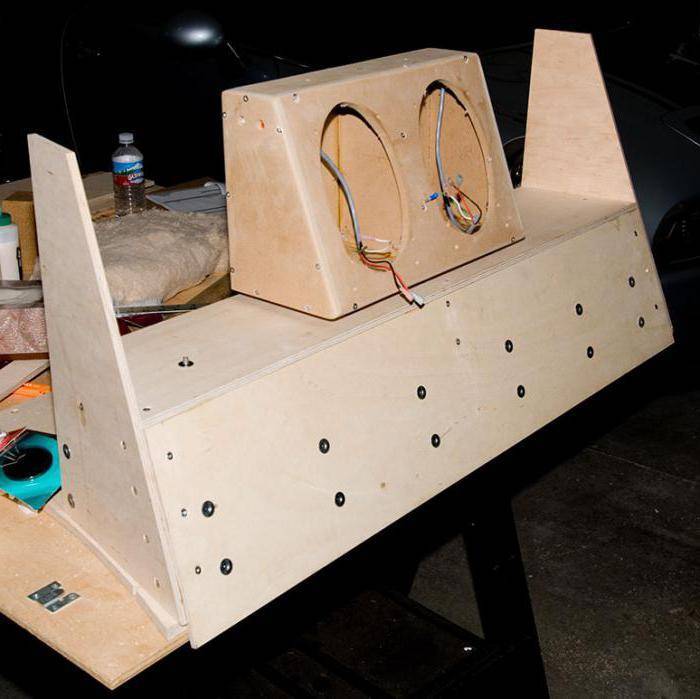

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа

Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить

Некоторые считают, что корпус в обязательном порядке следует зачистить

Провода для колонок подойдут двухжильного типа

Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Причины, по которым начинается доработка акустики.

Живешь себе спокойно, слушаешь музыку на своих колоночках, купленных в музыкальном отделе супермаркета (в этом нет ни чего особенного). И особо не тревожишься – “Как же хорошо играют твои колонки!” Но однажды, случайно, в гостях, послушав акустику товарища, понимаешь, что твои колонки – как-то не так играют, можно сказать, что “не фонтан!”. Но в действительности, это ощущение может быть ошибочным. О том, что влияет на качество звука акустики поговорим в другой раз.

Начинаешь искать, что бы такого купить получше, вместо своих “стареньких”? Изучаешь по немного тему. Появляется некое понятие – что нужно искать и по чему. И вот оно – объявление мечты! Купив, по очень хорошей цене (а иногда и очень даже дорого), понравившиеся внешне колонки, спустя некоторое время начинаешь думать и понимать – “А ведь они могли бы звучать и лучше!” Что же делать в этом случае?

Есть несколько вариантов:

1. забыть про “хорошую акустику” товарища и довольствоваться тем, что имеешь;
2. купить новые, подороже и надеяться, что это именно “та акустика”, которая удовлетворяет;
3. дорабатывать уже имеющиеся.

Какой вариант именно твой? А какой вариант лучше предпочесть?

Какую акустику лучше дорабатывать?

Дорабатывать лучше ту акустику, в которую производителем был заложен некий скрытый потенциал. Самый большой потенциал для доработки имеет акустика “средней ценовой категории”. Качество звука такой акустики можно назвать вполне пристойным.

Другое дело, дорабатывать дорогие, качественные акустические системы – практически не имеет смысла. Это связано с тем, что замена какого-то компонента, или изменение его некоторых свойств,  потребует замены и внесение изменений в другие компоненты. Иначе сказать, что с таким же успехом лучше начать собирать акустическую систему такого уровня с нуля.

Без сомнения, можно что-то доработать и в дорогой акустике. Но заметного улучшения на слух не будет. Хотя заметного для осциллографа прироста качественных характеристик всё же можно добиться.

На данный момент, самым лучшим и распространенным вариантом остаётся доработка Советской акустики. Примеров по доработке акустики тех времен очень много, и самые “любимые” дорабатываемые колонки – S-90 и S-30. В такой ценовой категории, акустика этого класса, представляет наибольший интерес для доработок.

В этой категории, подобных систем огромное количество. По этому уже много сделано работ. Были множество раз доработаны колонки акустики “Орбита 35 ас”, как и “Вега 50ас”. Достаточно бюджетная акустика японского бренда “Technics” (Техникс) выпуска 90х годов, так же поддаётся доработке и звучать они начинают по другому, вот забавный случай с подобной акустикой.

Но технологии не стоят на месте. Нынче легко поддаются доработкам и современные акустические системы, которые так же можно отнести к “середнячкам”. К примеру, мы уже рассматривали доработку акустики Polk audio и Eltax Hollywood.

Повтор выше сказанного – подитог.

Если имеются небольшие пластиковые колонки от музыкального центра, то заниматься их доработкой не имеет ни какого смысла, от слова – “совсем ни какого!” Для начала, что бы начать изучение и получить практические навыки стоит подумать об акустической системе долларов за 60-100, чтобы можно было попробовать получить из них максимум, ну или хотя бы какие-то значимые улучшения.

Основательная сборка

Как дальше изготовляется трехполосная акустическая система своими руками? После того как вы изготовили корпус (так называемый «моноблок»), можно приступать к основательной сборке конструкции. Здесь лучше всего применить аккумуляторный шуруповерт с 4-милиметровым шестигранником для закручивания винтов. Помните, что внутри колонки распределяется своя звуковая нагрузка от минимума до максимума – нижняя стенка, верхняя, передняя и боковая.

Как далее делается акустическая система своими руками? На следующем этапе места соединений следует обработать силиконовым герметиком. Это необходимо для того, чтобы предотвратить проникновение лишних звуковых волн из корпуса наружу через щели. Таким образом, уровень воспроизведения музыки станет еще более качественным. Как далее делается акустическая система своими руками? После смазки всех щелей герметиком вам необходимо будет установить динамики и магнитолу. Последнюю лучше приобрести в собранном виде. Динамики вместе с магнитолой устанавливаются через проделанные отверстия в нижнюю стенку моноблока.

Когда все будет готово, финальный вид конструкции должен иметь следующий облик: на тыльной стороне моноблока размещен блок питания, по бокам два динамика (при этом каждый из них располагается в отдельной колонке) и посередине автомобильная магнитола. Изготовление акустических систем своими руками происходит в определенном порядке действий – сначала монтируется блок питания, а потом магнитола. Так вам будет гораздо удобнее прикручивать крепежные элементы. Но на данном этапе акустическая система для телевизора и ПК еще окончательно не собрана. Далее вам необходимо будет произвести усиление жесткости углов. Об этом мы расскажем вам в следующем разделе.

Акустика из фанеры высокого качества

Для изготовления колонок помимо фанеры применяют пластик, металл, цельную деревоплиту, ДСП, МДФ. Однако, в результате тестирования, проводимого крупнейшими мировыми производителями акустических систем, оптимальным материалом для производства звуковоспроизводящего оборудования высокого качества была признана березовая фанера. Остальные образцы конструкционных материалов проявили более низкие показатели качества звука, надежности и износостойкости.

Применение данного пиломатериала повышает качество акустической системы и наделяет ее следующими достоинствами:

• Поглощение вибрационной волны.
• Высокий уровень изоляции.
• Сглаживание резонанса.
• Чистое воспроизведение.
• Направленность акустической энергии.

Для создания серии бюджетного оборудования производители идут на компромисс и комбинируют два вида материала: изготавливают корпус из листа ДВП толщиной 16мм с накладкой, выполненной из , которая помогает снизить, а иногда и вовсе ликвидировать резонанс.

Важно знать: чтобы получить акустическое оборудование с фанерным корпусом высокого качества, стоит учесть особенности применения данного пиломатериала. Так, изготавливая корпус, стоит разделить короб перегородками жесткости и проклеить его внутреннюю поверхность материалом, поглощающим шум и вибрацию

Это позволяет обеспечить великолепное по чистоте звучание и предложить покупателю качественную акустику по доступной цене.

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии

В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели

Проектирование акустики

Изначально выбираем количество колонок, тип, местоположение. Очевидно, изготавливать в большем числе, нежели имеет каналов домашний кинотеатр, неразумный тактический ход. Кассетному магнитофону хватит двух колонок. К домашнему кинотеатру выйдет уже не менее шести корпусов (динамиков будет больше). Согласно потребностям аксессуары встраиваются в мебель, качество воспроизведения низких частот хромает. Теперь вопрос выбора динамиков: в издании авторства Найденко, Карпова приведена номенклатура:

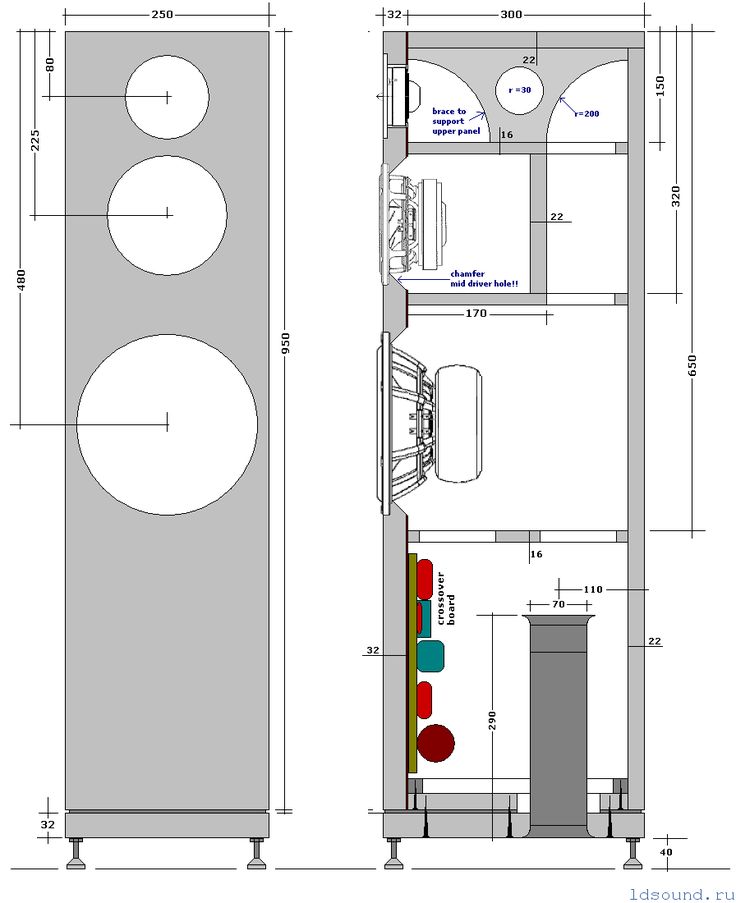

Трехполосная акустическая система

1. Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
2. Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
3. Верхние частоты – головка 27TDC (H1149) на 27 мм.

Приводили базовые принципы конструирования акустических систем, предлагали электрическую схему фильтра, рассекающего поток на две части (выше дан перечень трех поддиапазонов), приводили название покупных динамиков, решающих задачу создания двух колонок стерео. Избегаем повторяться, читатели могут взять труд полистать раздел, найти конкретные названия.

Следующим вопросом будет фильтр. Полагаем, фирма National Semiconductor не обидится, если отскриним чертеж усилителя перевода Ридико. Рисунок показывает активный фильтр с питанием +15, -15 вольт, 5 однотипных микросхем (операционных усилителей), граничная частота поддиапазонов вычисляется формулой, приведенной на изображении (дублируем текстом):

f = 1 / 2П RC;

П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С – замалчивается.

Активный фильтр, питаемый электрическим током

Учитывая возможности выбранных динамиков, читатель сможет подобрать параметр. Берутся характеристики полосы воспроизведения колонки, находится стык перекрытия между ними, туда выносится граничная частота. Благодаря формуле, вычисляем величину емкости. Номинал сопротивления избегайте трогать, причина: может (спорный факт) задавать рабочую точку усилителя, коэффициент передачи. На частотной характеристике, приведенной в переводе, которую опускаем, граница составляет 1 кГц. Давайте посчитаем емкость указанного случая:

С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.

Не ахти какая большая емкость, выбирается из условия максимально допустимого напряжения. В схеме с источниками +15 и -15 В вряд ли стоит номинал, превышающий суммарный уровень (30 вольт), возьмите пробивное напряжение (справочник поможет) не менее 50 вольт. Не пытайтесь поставить электролитические конденсаторы постоянного тока, схема обретает шансы взлететь на воздух. Отсутствует смысл разыскивать исходную схему чипа LM833 по причине Сизифова труда. Некоторые читатели найдут замену микросхеме, отличающуюся… надеемся на понимание.

Насчет сравнительно небольшой емкости конденсаторов (рознично и суммарной) описание фильтра говорит: благодаря низкому импедансу головок без активных компонентов номиналы пришлось бы увеличить. Закономерно вызывая появление искажений, обусловленных наличием электролитических конденсаторов, катушек с ферромагнитным сердечником. Не стесняйтесь двигать границу деления диапазонов, общая пропускная способность остается прежней.

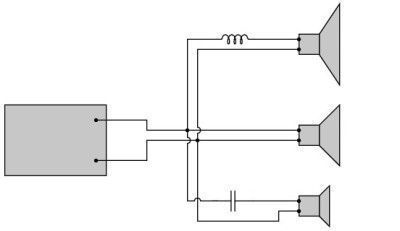

Пассивные фильтры акустической системы

Пассивные фильтры соберет своими руками каждый обученный пайке, курс школьной физики. В крайнем случае заручитесь помощью Гоноровского, лучше некуда расписаны тонкости прохождения сигналов через радиоэлектронные линии, обладающие нелинейными свойствами. Приведенный материал заинтересовал авторов фильтрами низкой и высокой частоты. Желающие поделить сигнал на три части должны зачитываться трудами, раскрывающими базис полосовых фильтров. Максимально допустимое (или пробивное) напряжение выйдет мизерным, номинал станет значительным. Под стать упомянутым электролитическим конденсаторам емкости номиналом десятки микрофарад (три порядка выше используемых активным фильтром).

Новичков тревожит вопрос получения напряжения +15, -15 В питания акустических систем. Намотайте трансформатор (пример приводился, программа ПК Trans50Hz), снабдите двухполупериодным выпрямителем (диодный мост), профильтруйте, наслаждайтесь. Наконец, активный или пассивный фильтр прикупите. Называется указанная вещица кроссовером, внимательно подбирайте динамики, диапазоны точнее соотносите с параметрами фильтра.

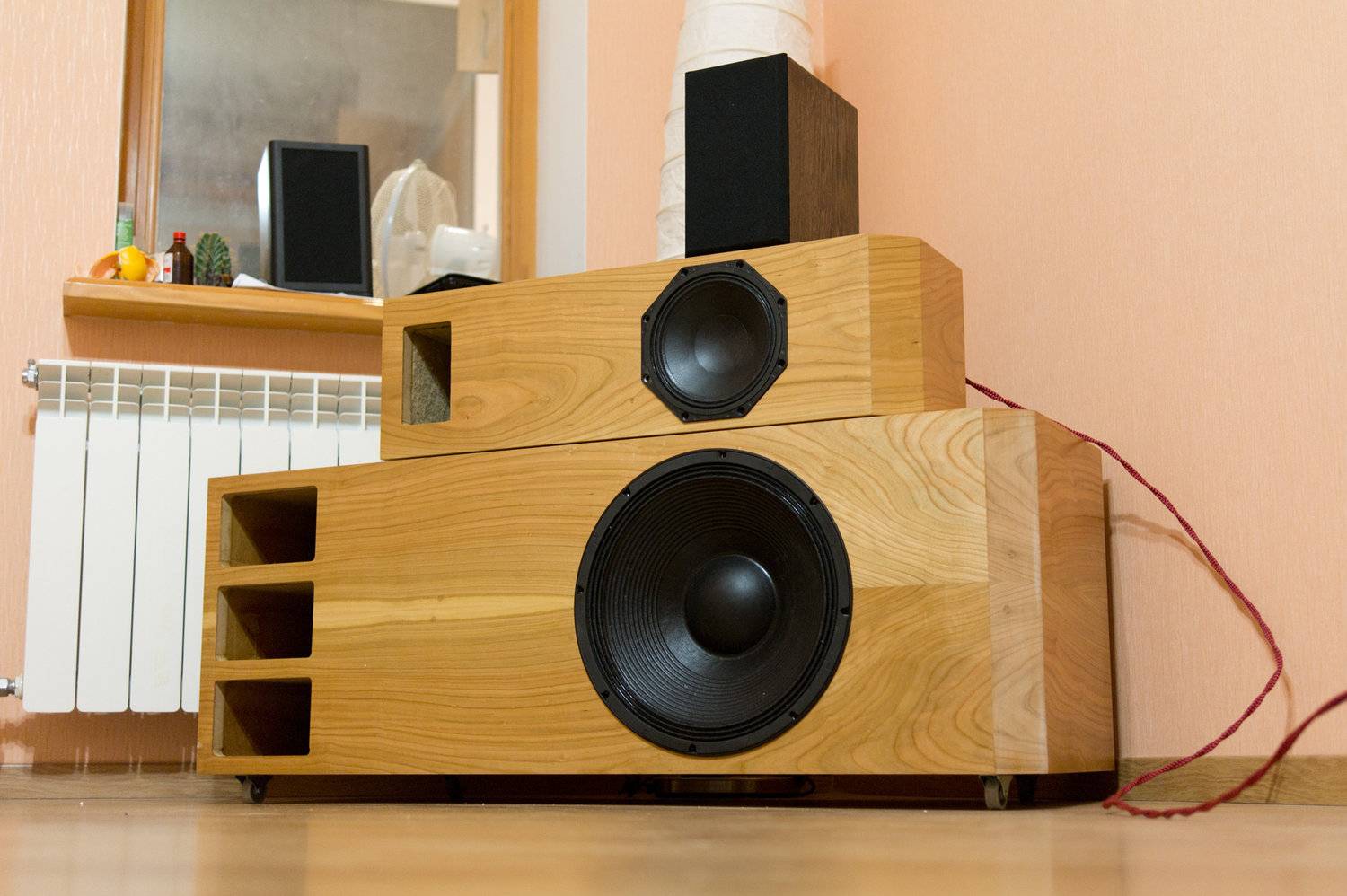

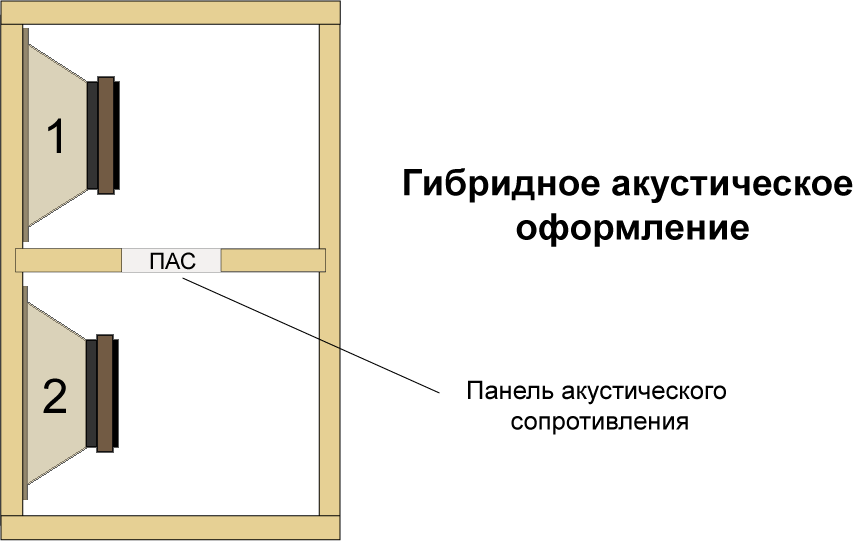

Гибридное оформление АС

Полосы частот для разных динамиков выделяют фильтрами, которые изменяют фазу и дают задержки во времени.

В большинстве АС ставят фильтры второго порядка, и фаза изменяется аж на противоположную (180 градусов).

Для того что бы согласовать фазовые накрутки, динамики соседних полос так обычно и включают, — в разной полярности.

Пример, если взять гитарный аккорд, на типовой трехполосной АС, его НЧ диапазон будет в одной фазе, средняя его часть его звучания в противофазе… и т.д.

Таких проблем нет у широкополосной акустики. Это одна из основных причин, по которой порядка 95% людей во всем мире, слушают музыку и речь на широкополосной акустике.

И не только потому, что она дешевая, — широкополосная акустика бывает очень дорогой:

широкополосная акустика

(Подробнее можно почитать здесь — слушаем фазовые искажения звука..  и характер звучания, типы сведения акустических систем.)

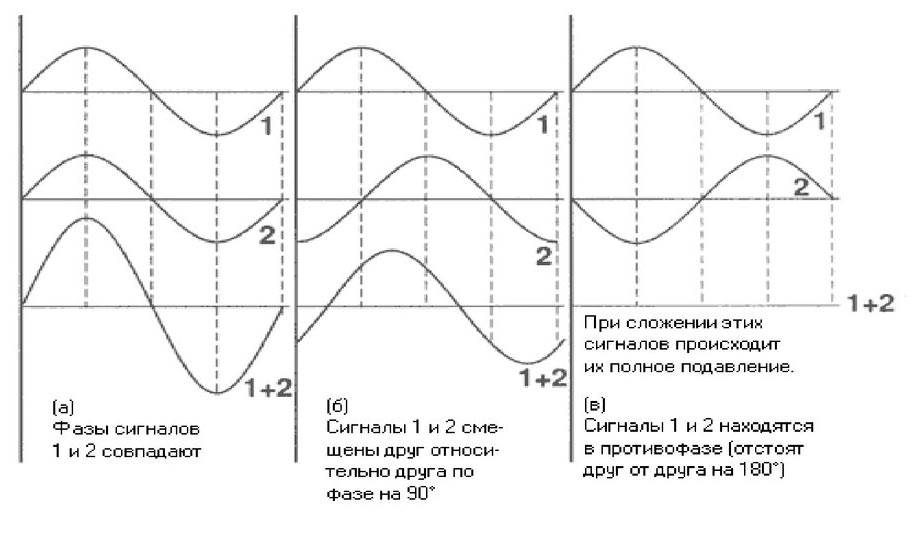

В многополосных АС динамики излучают некогерентные звуковые волны (с разными фазами и временем). Результат сложения звуковых волн будет сильно зависеть от комнаты, места расположения АС и слушателя. Как сложатся обстоятельства, так и получится.

Проблема отчетливо проявляется на частотах ниже 1000Гц. Чем ниже по частоте, тем больше.

Пример. Если сдвинуть сабвуфер всего на метр, — общее звучание (сателлитов и саба) ощутимо меняется.

АЙДИ СОЛУШН запатентовала способ, который механически исключает воспроизведение некогерентных звуковые волн, динамиками соседних звуковых полос.

Сложение звуковых волн можно производить не в комнате, а внутри самого корпуса АС.  Используя для этого обратные поверхности диффузоров динамиков.

Возьмем для примера, самый предельный случай, динамики включены противофазно.

Два включенных  противофазно динамика в ящике общего объема «на коротко замкнутся».

На динамики можно подавать огромные мощности, но звука во внешнее пространство они излучать не будут. Диффузоры будут стоять на месте.

Мощность можно повышать бесконечно, но звук появится только тогда, когда один из динамиков «сгорит».

Разумеется, включать динамики протифазно бессмысленно.

Результат:

1. Акустическая система будет воспроизводить когерентные звуковые волны.

2. Если один динамиков будет с более тяжелой подвижной системой, он значительно лучше будет воспроизводить НЧ. И наоборот, если один из динамиков будет с более легкой подвижной системой он будет лучше воспроизводить СЧ.

3. Эффективность колебательной системы. Традиционно динамики соседних полос изучают совместные звуковых волны не совпадающие по фазе, которые «самоуничтожаются» в комнате. При этом диффузоры динамиков тратят на генерирование этих противофазных волн свой ход. В гибридном же оформлении, диффузоры в холостую ход динамиков не тратят, так как не воспроизводят противофазные звуковые волны.

Мощность усилителей в современном мире уже давно не является проблемой. На 20% больше или на 30% меньше, — без разницы.

А вот ход динамиков, это критически важный, и очень ограниченный ресурс.

Если используются динамики кратно разные по массе подвижной системы, более «тяжелый» динамик будет оказывать воздействие на более «легкий» динамик. Для регулирования необходимой величины этого воздействия используют ПАС (панель акустического сопротивления).

Колебательная система в гибридном акустическом оформлении, может включать фазоинвертор.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Монтаж элементов на печатную плату

Теперь вам остается только наметить расположение всех элементов на поверхности платы. Сначала сделайте отметки в тех местах, в которых требуется сделать отверстия сверлом с диаметром 1-1,2 мм. Занятие не из легких, так как при сильном нажиме можно попросту сломать сверло. Для улучшения печатного монтажа необходимо залудить (покрыть слоем олова) все дорожки платы. Для этого нужно обработать раствором канифоли их все, после чего прогретым паяльником с оловом пройтись по каждой, чтобы припой надежно сцепился с медной поверхностью. Чрезмерный нагрев не нужен, так как есть риск того, что фольга начнет отслаиваться от текстолита.

Перед установкой элементов необходимо их выводы также подвергать лужению. Только в таком случае компьютерные колонки, своими руками изготовленные, будут иметь максимально возможную надежность. При наличии вибрации пайка может очень быстро разрушиться, пропадет контакт, и усилитель перестанет работать либо будет работать, но с хрипом, неустойчиво.

Что нужно для сабвуфера?
