Основные характеристики, разновидности и особенности монтажа комбинированных свай

Диаметр

Особенности ленточного фундамента

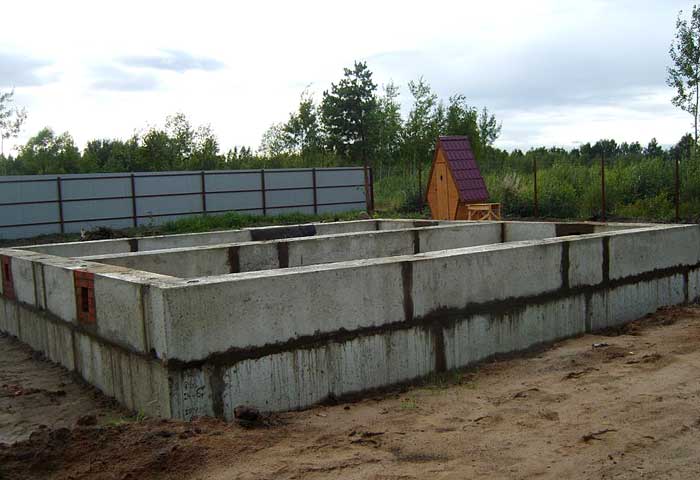

Ленточный фундамент в своей структуре имеет два подвида

Ленточный фундамент в своей структуре имеет два подвида:

• Сборный;
• Монолитный.

Единственная их отличительность друг от друга – это способ устройства.

Совместимость с грунтами

Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты

Данный фундамент может функционировать, находясь на таких грунтах:

• Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
• Монолитные конструкции устанавливаются в основном на почти всех видах грунта;

Не совместим данный фундамент только с органическими грунтами.

Плюсы ленточного основания

Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками

Плюсы,  данного фундамента такие:

• Он универсальный, может функционировать со всеми постройками;
• Простота монтажа монолитного вида;
• Герметичность;
• Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.

Минусы фундамента с лентами

Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты

Как показывают отзывы жителей, такой фундамент имеет следующие минусы:

• Большие денежные траты;
• Массивность конструкции;
• Трудимый процесс.

Как правильно выбрать подходящие сваи для фундамента

Недостатки свайного основания

• При обустройстве фундамента на сваях необходимо продумать, как утеплить и отделать цокольный этаж.
• Если грунты на строительном участке набухающие или просадочные, характеристики устойчивости фундамента могут существенно снижаться.

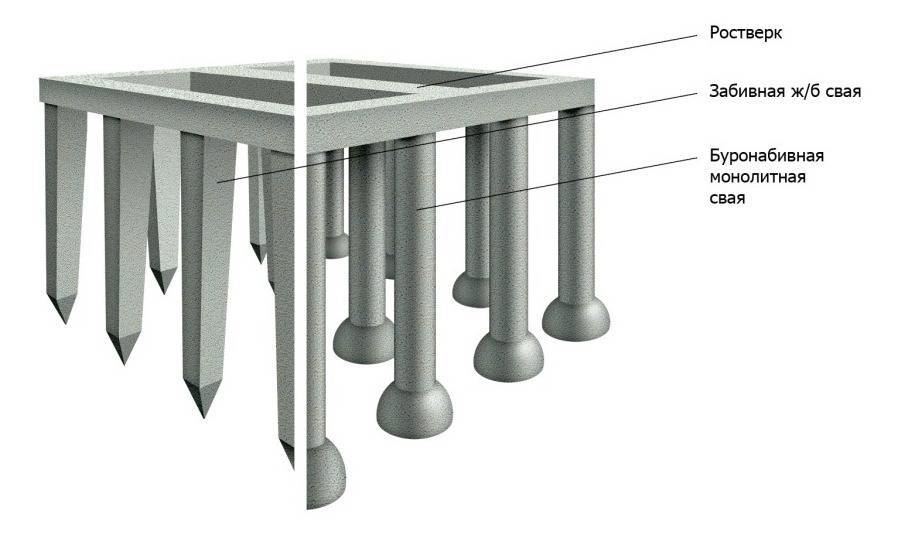

Забивные сваи обвязыванные железобетонным ростверком

В случае необходимости придать конструкции большую прочность, используют сооружение свайного фундамента с ростверком. Такие основания можно разделить на:

• плитно-свайный тип;
• свайно-ленточный тип.

При устройстве этих двух типов оставляют некоторое пространство между землей и лентой. Выполняется засыпка слоя песка, щебенки или гравия под ленту.

Он не дает грунту (в случае пучения) упираться в ростверк. Кроме того, при наличии этого зазора ростверк не будет приподнимать фундамент вверх.

Такой же способ применяется и для плитного варианта свайного фундамента.

Предоставление услуг по монтажу составных и прочих видов свай

предлагает услуги по монтажу составных свай общей длиной до 24 м. Мы можем предложить мощный и высокопроизводительную технику: одна установка за рабочую смену забивает до 30 таки свай. Все операторы нашей копровой техники – высококлассные профессионалы с многолетним опытом работы. Кроме того, предлагает всем желающим доставку любого объема свай собственного Гарантия качества и точного соблюдения оговоренных в договоре сроков работ. Чтобы уточнить детали, вы можете позвонить по номеру многоканального телефона, указанного на сайте, или же воспользоваться формой заказа там же.

Виды свай и свайных фундаментов

Классификация ведется по видам, смотри раздел 6 СП 50-102-2003. В нем расписаны устройство свайного фундамента, его проектирование, а также виды свайных фундаментов.

По способу погружения они бывают:

1. Забивные или вдавливаемые. Готовые погружают прямо в грунт или в лидерные (предварительно подготовленные) скважины.

   По материалу – бетонные, железобетонные, стальные, деревянные.

   По армированию:

   с ненапрягаемой арматурой, установленной продольно и поперечными дистанцирующими отрезками арматуры;

   с предварительно напрягаемой продольной прутковой или канатной арматурой с поперечной арматурой или без нее.

   По конфигурации сечения:

   поперечного – прямоугольные, квадратные, круглые, двутавровые и тавровые, круглые или квадратные с круглой полостью.

   продольного – цилиндрические, призматические и с боковыми наклонными гранями – трапецеидальными, ромбовидными, пирамидальными;

   по конструкции – цельные и составные;

   по виду нижнего конца – с плоским концом, с заостренным, с объемным уширенным – булавовидным, полые с открытым или закрытым окончанием и с камуфлетными пятами – со взрывными полостями.

2. Железобетонные сваи-оболочки, погружаемые с полной или частичной выемкой грунта и не заполняемые бетоном. Могут быть и бетонируемые.
3. Набивные бетонные и железобетонные. Грунт отжимается в стороны, свая бетонируется.
4. Буровые бетонные и железобетонные. В пробуренную скважину:

   на растворе устанавливают готовые элементы;

   заливают бетон;

   устанавливают армирующий каркас и заливают бетон.

5. Винтовые. Стальная труба с винтом на конце.
6. Буровинтовые. Железобетонное изделие с винтом на конце вкручивается в грунт.

Способы соединения отдельных элементов

Стыкуют отдельные элементы составных свай одним из приведенных ниже способов:

• При помощи сварочного соединения закладного стакана.
• Используют обжимающую ствол листовую стальную накладку, которую соединяют сварочным швом.
• Обжимающие детали соединяют болтами.
• Применяют герметизирующую ленту, кондуктор или опирают на шпоночные выступы.
• Используют откидной замок.
• Штифтовым соединением.
• Применением строительного высокопрочного клея, при помощи которого фиксируют выступающую в посадочном отверстии арматуру с верхней секцией.

Самыми надежными из перечисленных способов считается штифтовое соединение и использование сварочного закладного стакана – они наиболее устойчивы к деформации.

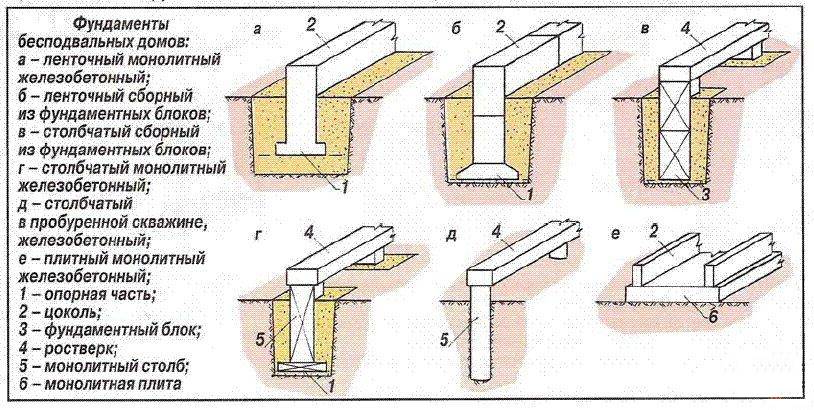

Достоинства и недостатки ленточного фундамента

Особенности устройства фундамента из бетона

Технология возведения фундамента этого типа основания требует обязательного армирования с помощью металлических прутьев. Это позволяет фундаменту двигаться вместе с грунтом – зимой он поднимается, а весной начинает опускаться. Это не позволяет зданию разрушаться.

Такие основания называют плавающими, они особенно актуальны при большом давлении на фундамент, при строительстве на слабых грунтах, периодически сжимаемых, в сейсмически опасной местности, а также там, где земля промерзает на большую глубину. На таких основаниях удобно возводить любые здания и проводить капитальные и косметические ремонты, включая ремонт мягкой кровли.

Применение такого типа основания гарантирует снижение объема работ на земле, сокращение трудозатрат и экономию используемых в процессе строительства материалов.

Сегодня используются разные виды монолитных фундаментов:

• коробчатые;
• ребристые;
• сплошные.

Последний вариант используется в том случае, когда планируемое сооружение будет без цоколя. В данном случае плита будет выступать в роли пола. При строительстве жилых сооружений плита имеет, как правило, ребристую или ленточную поверхность. Ребра производятся из монолитного бетона, иногда блоков.

Для строений в несколько этажей выбираются коробчатые основание, способные выдержать большие нагрузки. Высота ребер при этом равна высоте стен в подземной части строения.

Свайные фундаменты

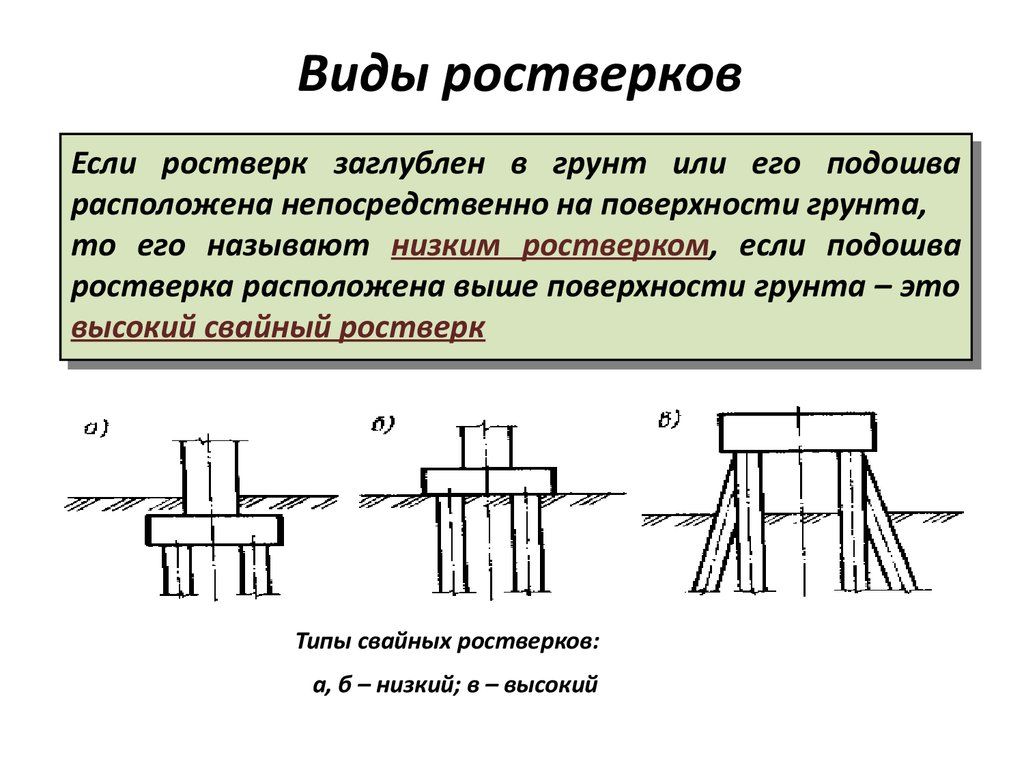

Конструкция свайного фундамента состоит из группы свай и ростверков, являющихся связывающим и распределяющим нагрузки звеном сооружения. На несущие плиты или балки, объединяющие сваи, опирают наземные части строений. В зависимости от своего места расположения относительно горизонта, ростверки бывают:

• низкими – находятся ниже уровня поверхности земли и передают через свою подошву часть усилия на грунт. Как правило, устраиваются не выше отметки промерзания;
• промежуточными – укладываются без заглубления непосредственно на поверхностном слое непучиноопасных грунтов. Вертикальное давление по подошве не передают;
• высокими – располагаются над уровнем земли под внутренними стенами домов при наличии технического подполья, а также под мостовыми опорами и т.д. Жесткость такой конструкции придают дополнительные наклонные сваи.

Проект сооружения может предусматривать различное расположение свайных стволов:

• одиночное – под легкие каркасные строения;
• ленточное (одно- или многорядное) – под несущие стены протяженных сооружений;
• кустовое – под массивные колонны и столбы;
• сплошное – под башни и высотные дома, имеющие небольшую площадь в плане.

Используя при возведении фундаментов в гражданском строительстве разные виды свай, удается увеличить объем сдаваемого жилья за счет повышения этажности строений, а также использования площадок с грунтами, имеющими неудовлетворительные характеристики. Кроме того, можно отметить значительное снижение трудоемкости и сокращение временных сроков на этапе земляных работ, по сравнению с открытым способом монтажа подземной части сооружения, дающее застройщику экономическую выгоду.

24.08.2015 в 14:08

Главная | О нас | Обратная связь

Ремонт и реконструкция

Восстановление свайного фундамента — недорогое, однако эффективное решение. Его применяют при необходимости реконструкции старого основания.

Усиление сваями

Обычно сваями ремонтируют старый фундамент, создавая разгрузку несущих опор. Для усиления сваями старого фундамента применяют такие схемы:

1. Используют буронабивной либо буроинъекционный способ.
2. Вплотную с основанием вдавливают новые сваи.
3. Добавляют винтовые опоры.

Об усилении свайного фундамента читайте здесь, буроинъекционными сваями — тут.

Демонтаж

Чтобы выполнить разборку негодного фундамента, используют тяжелую спецтехнику. Необходимы алмазные резаки, гидроножницы, иные варианты гидравлического оборудования. Подробнее читайте в этой статье.

Поднятие дома

Чтобы поднять дом на сваях, используют такую технологию:

• специальными домкратами поднимают на требуемую высоту дом;
• под стены подкладывают блоки из металла либо деревянные пни;
• вворачивают сваи, приваривают к ним швеллеры;
• опускают строение на новый фундамент.

О том, как поднять дом на сваи, расскажет эта публикация.

Замена фундаментного основания

Чтобы продлить срок эксплуатации фундамента, его заменяют винтовыми сваями. При скрупулезном соблюдении технологии здание не сможет дальше разрушаться. Для полной замены фундамента деревянного строения, под стены заводят швеллер. Домкратами поднимают дом, монтируют винтовые сваи и опускают здание на них.

Расчет необходимого количества свай

Методы погружения опор в грунт

Существует множество способов погружения голов свай в почву. Выбирается способ установки в зависимости от многих факторов: характеристик грунта, вида опоры, веса постройки, возможности применить определенный вид оборудования. Рассмотрим характеристики каждого метода при устройстве опор для фундамента.

Винтовой метод погружения

Винтовые сваи погружают в грунт винтовым методом

С помощью передвижных установок полые опоры со стальным наконечником завинчиваются в почву, их полость заполняется бетоном.

Установка для завинчивания устанавливается на автомобиль,который состоит из:

• четырех выносных опор, управляемых с помощью гидравлики;
• пульта управления;
• электрического двигателя;
• четырех захватов;
• привода, обеспечивающего вращение и наклон;
• гидросистемы;
• дополнительных вспомогательных устройств.

Используется винтовой метод для обустройства оснований линии радиосвязи, электрических передач и других конструкций.

Ударный метод

Опоры устанавливаются согласно проекту, на их головы надевается металлический наголовник, забивается с помощью ударной установки.

Виды установок:

• работающие на принципе воздействия на молот сжатого воздуха или пара (паровоздушные);
• энергия сгорающих газов приводит молот в рабочее состояние (дизельные);
• комбинирование вибрации и ударов (вибромолоты) со стороны голов;
• передающие колебательные, вибрирующие движения на опору (вибрационные).

Удерживает голову конструкции в вертикальном положении с помощью стрелы копр. Если опору нужно установить под наклоном, используют копры с наклонной стрелой. Копры применяются на рельсовом ходу и на базе тракторов, автомобилей, экскаваторов.

Вибрационный

Вибрационный метод эффективнее ударного

Погружающий с помощью вибрации механизм подвешивается к мачте виброустановки и качественно скрепляется вместе с наголовником опоры. Этот метод эффективнее ударного в несколько раз. Благодаря его использованию увеличивается скорость погружения, легче преодолевается плотность грунта, затрачивается меньше усилий.

Способ применяется:

• в пылеватой почве;
• в водонасыщенной мелкой почве;
• в песках.

Метод подходит для установки монолитных, полых опор, стального шпунта.

На глинистой почве и суглинке возникает снижающая несущую нагрузку почти на половину глинистая подушка. Чтобы восстановить несущие характеристики грунта, на последнем этапе установки (последние 15-35 см) головы опору забивают с помощью ударов.

Метод вдавливания

Короткую опору с трубчатым или сплошным сечением закрепляют в стреле установки в вертикальном положении, фиксируют на ее голове наконечник, который передает через блоки и полиспасты давление на опору, благодаря этому она поэтапно опускается в почву.

Способ подмывания грунта

Способом подмывания грунта сваи вбиваются намного быстрее, чем при других методах

Применяется для широких опор, устанавливаемых в супесях и песках на большую глубину. На опоре закрепляется несколько труб, из которых под высоким давлением выходит жидкость.

Почвенный слой у основания острия опоры и по бокам от нее размывается, она погружается в почву под воздействием молота и своего веса.

Когда перестают подавать воду, почва вокруг опоры уплотняется, ее несущие качества увеличиваются.

При таком методе скорость выполнения работ увеличивается на 1/3 по сравнению с другими методами, вследствие чего экономится расход топлива.

Использование электроосмоса

Установленную опору подключают к аноду (+) постоянной электрической цепи, следующую опору, готовую к монтажу, подключают к катоду (-). Пускают электрическое напряжение, вокруг опоры с положительным зарядом резко уменьшается влажность почвы, у сваи с отрицательным зарядом влажность почвы резко увеличивается.

В грунте с повышенной влажностью сопротивляемость грунта меньше, поэтому опора погружается быстрее с меньшими физическими и экономическими затратами.

Комбинированные способы

Комбинированные способы применяют в плотных грунтах

Комбинируя способы установки, можно снизить временные и экономические затраты на монтаж фундамента.

Ударный метод, комбинированный с вибрацией, применяется в плотных грунтах, до восьми раз увеличивает скорость выполнения работ.

Способ вдавливания при помощи вибрации исключает нарушение целостности опор, оптимально подходит для установки опор длиной до шести метров.

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

• С приваренным наконечником;
• С литым наконечником;
• Двухлопастные;
• Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

1. Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

   Пример монтажа различных конструкций на винтовых сваях Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.

2. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
3. Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы. Вкручивание винтовой сваи специальным аппаратом Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.
4. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
5. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

1. Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
2. Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
3. Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
4. Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Методика забивки

Для погружения в грунт таких свай используется методика ударной забивки, причем для этой работы используют либо дизельные, либо же гидравлические, молоты. Ни в коем случае нельзя погружать такие сваи с помощью вибрационных установок, так как стыкуемые элементы в этом случае разбалтываются, деформируются, после чего свая становится непригодна для дальнейшей эксплуатации.

Кроме того, для монтажа составных свай целесообразно использовать погрузчик с выносной стрелой, оперативно подающий составные элементы свай к забивной установке. При этом можно достичь значительного ускорения работ, т.к. сваебойная техника при этом практически не перемещается по строительной площадке. Рассмотрим процесс монтажа, состоящий из следующих последовательных действий:

Первую часть стропуют и ставят вертикально над установленным местом забивки;
Оголовок сваи заводится непосредственно под боек молота, причем он должен быть оборудован подбабком. Он предотвращает деформацию и разрешение крепежных элементов

После этого по копровой мачте спускают ударную часть молота;
Важно провести проверку вертикального расположения сваи, а также ее центровку по отношению к центральной оси бойка;
Первые удары по оголовку сваи должны наноситься на ¼ от максимальной мощности установки, так как в этом случае намного проще корректировать правильность позиционирования забиваемого элемента;
На полную мощность установку выводят, лишь когда свая погрузится в грунт не менее чем на два метра, и вплоть до того момента, когда оголовье забитого элемента не будет выходить из грунта на 0,3-0,5 м;
После этого проводится стыковка второй секции сваи. При этом крайне важна точность позиционирования последней

Это настолько важно, что оператору копра требуется помощь стороннего наблюдателя;
Закладные стаканы заваривают, после чего приступают к окончательной забивке вплоть до проектного отказа.

Утепление и гидроизоляция фундамента

Качественное утепление фундамента позволяет значительно сэкономить на отоплении в процессе эксплуатации частного дома. А гидроизоляция защищает основание от негативного воздействия влаги и продлевает его срок жизни

Поэтому важно своевременно обеспечить фундаменту укладку утеплителя и гидроизоляционного слоя

Гидроизоляция может быть рулонной или выполненной с помощью жидких материалов. Рулонную чаще всего используют для защиты плитного фундамента. Из материалов предпочтение лучше отдать стеклохолсту, стеклоткани или полиэстеру. Гидроизоляция жидкими материалами наносится на влажную поверхность. Битумно-полимерную эмульсию можно наносить с помощью специальных средств или вручную.

Грамотно подобранная и уложенная теплоизоляция не только позволит сократить потери тепла, но и предотвратит разрушение фундамента из-за промерзания грунта. Утеплять фундамент можно изнутри или снаружи. При способе утепления изнутри теплоизоляция укладывается в каркас из брусков, а поверх кладут арматуру и выполняют отделку. Утепление снаружи подразумевает засыпной метод, использование пенопластовых плит или пенополиуретана. Также в качестве материала для утепления фундаментов используют пенополистирол, минеральную вату, шлак и керамзит.

Строительство фундамента – это сложный и ответственный процесс, состоящий из нескольких этапов, начиная от проведения геологических изысканий на участке и заканчивая выбором утеплителя для основания

Чтобы определиться с типом фундамента и соблюсти все строительные нормы и технологии при его обустройстве, важно найти квалифицированных специалистов

Этапы возведения ленточного фундамента мелкого заложения

Несмотря на всю простоту строительства ФМЗ, он требует правильного выполнения всех работ. В противном случае вместо того, чтобы устранить недостатки мучнистого грунта, он попросту деформируется от веса здания. Процесс строительства предполагает следующие действия:

1. Подготовительные работы, включающие в себя очистку и выравнивание территории.
2. Разметка внутренних и внешних углов.
3. Рытье котлована и выравнивание его дна. При необходимости стенки фундамента дополнительно укрепляются закладным или шпунтовым методом.
4. Закладка подушки, назначение которой выравнивание дна. Для определения ее материала желательно сделать анализ почвы на наличие грунтовых вод.
5. Утрамбовка подушки.
6. Монтаж деревянной опалубки. На ее внутреннюю поверхность можно нанести слой смолы или уложить гидроизоляционный материал.
7. Монтаж каркаса из арматуры. Он выполняется из прутьев сечением 1,2 см, их стыки соединяются при помощи хомутов или путем сварки. Углы стыков можно соединять металлическими стержнями для увеличения прочности конструкции. Для бутового или кирпичного фундамента применяется слой засыпки.
8. Заливка опалубки бетоном.

ФМЗ ленточного типа на завершительной стадии работ

Буровые сваи

Технология устройства буронабивных свай

Буровые сваи классифицируются по способу устройства.

• буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
• буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
• буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
• буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Устройство БНС с обсадными трубами

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Устройство свай НПШ для фундамента нефтяного резервуара

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

• По несущей способности грунта под пятой сваи,
• По прочности конструкции сваи,
• По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».

От чего зависит цена фундамента под строительство дома

Основание принимает на себя большой вес построенного дома и распределяет его равномерно на поверхности грунта. Чем будет хуже несущая способность грунта, и чем тяжелее дом, тем надёжнее и прочнее должен быть фундамент, следовательно, цена на его обустройство будет выше.

Для легких домов подходят основания свайного и столбчатого типа, а вот для построек имеющих большой вес, потребуется создавать более массивную фундамент, здесь выбор отдаётся в пользу плитного типа или ленточного. Стоимость любого фундамента также зависит от его глубины, которую делают с учётом промерзания грунта.

Если цоколь в высоту будет больше двадцати сантиметров, то это существенно повышает затраты материалов на создание основания. В средней полосе нашей страны цоколь делают в высоту от 45 см до 50 см. К тому же, если грунт на участке строительства будет проблемным, то потребуется прибегать к дополнительным работам: обустройство дренажной системы, по которой будут отводиться грунтовые воды и качественное уплотнение почвы.

Перед началом строительства рекомендуется выполнить георазведку, что тоже увеличивает затраты.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

Установка асбестоцементных труб и укладка в них арматуры.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Виды свай и свайных фундаментов

Разновидности по способу погружения

Погружение свай производится разными способами:

• Вдавливание.
• Литье.
• Завинчивание.

Рассмотрим их внимательнее:

Вдавливание

Технический термин, обозначающий забивание свай с помощью копра или молота. Производится при помощи специализированной техники.

Технология достаточно надежная и производительная, обеспечивает погружение на большие глубины.

Недостатком является сильная вибрация грунта, отрицательно сказывающаяся на ближних постройках.

Литье

Технология состоит в бурении скважины на всю глубину погружения сваи. После этого в нее устанавливают опалубку (трубу из полиэтилена или рубероида), погружают армирующий каркас. Затем производится заливка бетона.

Готовая свая выдерживается положенное время для набора конструкционной прочности.

ОБРАТИТЕ ВНИМАНИЕ!

Сокращать положенное проектом время застывания бетона нельзя, это может стать причиной разрушения фундамента и постройки.

Завинчивание

Эта процедура используется при установке винтовых свай. Работа выполняется достаточно быстро. Преимуществом этого вида является возможность выполнить работу вручную, без привлечения строительной техники.

При завинчивании необходимо сразу выравнивать положение ствола по вертикали.

Реверс таких опор при монтаже противопоказан, так как он нарушает прочность сцепления лопастей с грунтом.
