Компрессор своими руками: подробности конструкций, обвязка, электропривод

Обвязка компрессора

Предварительно проверяем его работоспособность, подключая к 12-вольтовому аккумулятору, и убеждаемся, что с ним все в порядке. На выходной штуцер компрессора надеваем переходник для шланга. Уплотняем с помощью ФУМ-ленты и прочно затягиваем ключами шестигранный соединитель.

Устанавливаем компрессор на ресивер в то место, где он будет позже закреплен. Отрезаем ножницами шланг на выходе, оставляя небольшой отросток, на который надеваем пластиковый прямоугольный фитинг. Он необходим для придания нужного направления шлангу, который будет выходить из него, и соединяться с переходником на ресивере. Между двумя последними деталями в шланг врезается шестигранный соединитель – он же обратный клапан.

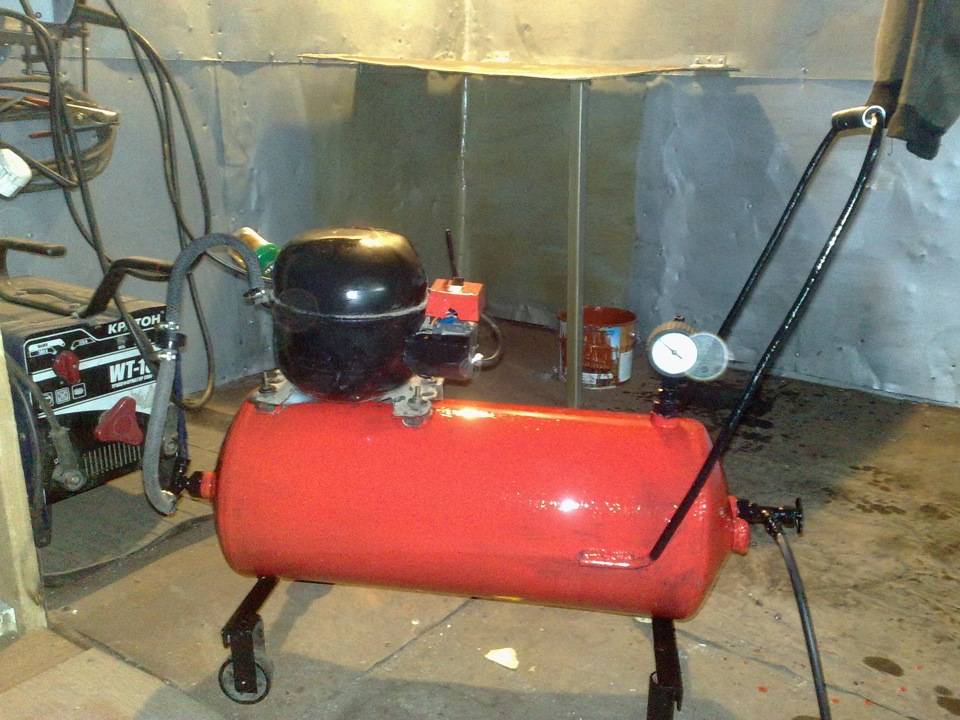

Как сделать компрессор из старого холодильника

Плотник супротив столяра

«Гадюшник с колесиками сюда ку!»кф «Кин-дза-дза»

Второй этап сборки – столярные работы. Я взял готовые ДСП пластины «из запасов» и прикрутил к ним мебельные колесики на саморезах, предварительно засверлив тонким сверлом посадочные места для них( так они вкручиваются точно по месту и гораздо легче)

Обязательно покатайтесь на только что сделанном изделии по квартире (надо же проверить! =) ) – внимание и заинтересованная реакция домашних вам обеспечена (из разряда вредных советов и тут стоило бы оставить приписку «никогда не повторяйте этого самостоятельно»). Поскольку я делал двухуровневую подставку, то следующим шагом разметил и просверлил отверстия под шпильки. Приблизительно на середину каждой шпильки накрутил гайки, с запасом отмерил перфорированную ленту (так, чтобы получилось «ложе» для огнетушителя) и воздрузил последний на предназначающееся для него место.Внимание!!! Все откусанные места перфоленты обязательно оклейте изолентой или другим мягким материалом во избежание возможности травмирования, или обработайте, так, чтобы не оставалось острых кромок и заусенцев

Приблизительно на середину каждой шпильки накрутил гайки, с запасом отмерил перфорированную ленту (так, чтобы получилось «ложе» для огнетушителя) и воздрузил последний на предназначающееся для него место.Внимание!!! Все откусанные места перфоленты обязательно оклейте изолентой или другим мягким материалом во избежание возможности травмирования, или обработайте, так, чтобы не оставалось острых кромок и заусенцев. После позиционирования огнетушителя сверху наложил еще две перфорированные ленты и зафиксировал гайками

Если вы используете в качестве ресивера подготовленный гидроаккумулятор, то у большей части небольших (5, 6, 8 л.) моделей «горизонтального» типа, имеются замечательные кронштейны-лапки снизу и сверху. Нижние можно прикрутить к основанию, а на верхние поставить компрессор

После позиционирования огнетушителя сверху наложил еще две перфорированные ленты и зафиксировал гайками. Если вы используете в качестве ресивера подготовленный гидроаккумулятор, то у большей части небольших (5, 6, 8 л.) моделей «горизонтального» типа, имеются замечательные кронштейны-лапки снизу и сверху. Нижние можно прикрутить к основанию, а на верхние поставить компрессор.

В моем случае, который я использую как пример, конструкция состоит из двух уровней.«Второй этаж» конструкции перед установкой необходимо подготовить. Находим подходящие отверстия на лапках компрессора (их там много), и, выдерживая геометрию, размечаем и просверливаем их на «втором этаже». Ничего, если отверстия несколько больше, чем диаметр болтов ( я использовал М8), везде, где нужно я использовал широкие шайбы. Монтируем пластину «второго этажа», смотря на схему, о которой мы говорили в первой части. Ставим компрессор. Для того, чтобы снизить вибрацию, необходимо предусмотреть некоторые демпфирующие элементы. Я в качестве них приспособил обычные сантехнические силиконовые прокладки, соорудив из них подобие амортизатора. Закрепляем компрессор, не забываем ставить шайбы.

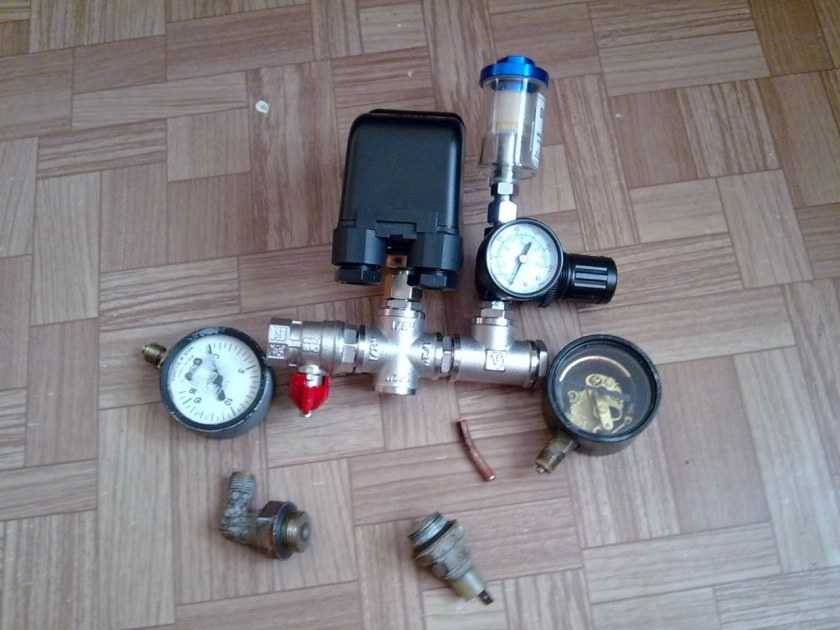

Примеряем к ресиверу модуль распределения воздуха. Если что-то упирается, или просто неудачно расположено, конструкцию можно поменять. После примерки – прикручиваем. При помощи гибкого шланга, фум-ленты и хомутов соединяем выходное отверстие компрессора и входное отверстие блока подготовки воздуха. Хомуты необходимо хорошо затянуть, обеспечивая плотное прилегание шланга – со стороны компрессора в противном случае может травить и брызгать масло, а со стороны модуля распределения воздуха – травить, соответственно, воздух.

Однокамерное и двухкамерное устройство ресивера

Ресивер для компрессора состоит из двух основных элементов:

• емкости (баллона);
• редуктора.

Редуктор предназначен для регулирования давления при выходе рабочей смеси из сосуда.

Различают два вида редукторов:

• однокамерные;
• двухкамерные.

Однокамерные редукторы

Схема однокамерного редуктора

Подобные редукторы имеют одну камеру с низким давлением. Газ из баллона сначала попадает в камеру высокого давления. Между камерами имеется запорный клапан. Под действием высокой нагрузки клапан находится в закрытом положении. Открытие клапана производят с помощью специального винта на редукторе.

Газ из отсека с высокой нагрузкой попадает в камеру низкого давления. Рабочая смесь поступает потребителям.

Для контроля давления в обоих камерах имеются манометры. Для регулирования нагрузки служит предохранительный клапан. При повышении нагрузки сверх установленной нормы клапан автоматически открывается, и газ поступает наружу.

Простота устройства позволяет использовать однокамерные редукторы для производства штатных компрессоров.

Устройство обратного клапана компрессора

Двухкамерные редукторы

В ресиверах с такими редукторами есть две камеры низкого давления. Они расположены последовательно, друг за другом. Процесс понижения рабочей нагрузки происходит более плавно и точно.

Двухкамерные редукторы способны работать при низких температурах. Отличаются сложностью конструкции. Используются в промышленных установках с большой мощностью компрессоров.

Устройство двухкамерного редуктора

Воздушный компрессор из деталей холодильника и огнетушителя

Устройство и принцип работы воздушного компрессора

Основным узлом подобного оборудования является нагнетатель, состоящий из электродвигателя и поршней. Однако стоит сразу отметить, что компрессоры могут предназначаться для различных целей. К примеру, автомобильное устройство, предназначенное для подкачки шин, также называется компрессором, но его невозможно применить для подачи воздуха на краскопульт. Всё дело в том, что подобным устройством воздух подаётся неравномерно, что неприемлемо при окраске поверхностей. Для равномерной подачи на краскопульт, устройство комплектуется специальным резервуаром – ресивером.

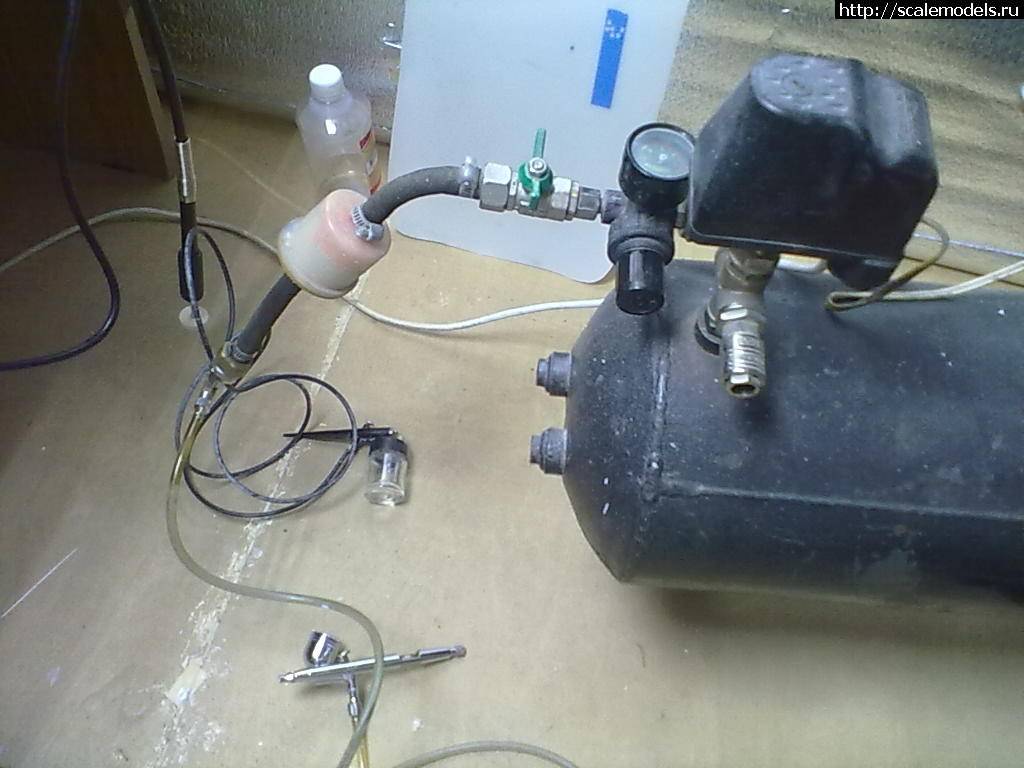

Сам по себе такой компрессор не годится для аэрографии или покраскиФОТО: drive2.ru

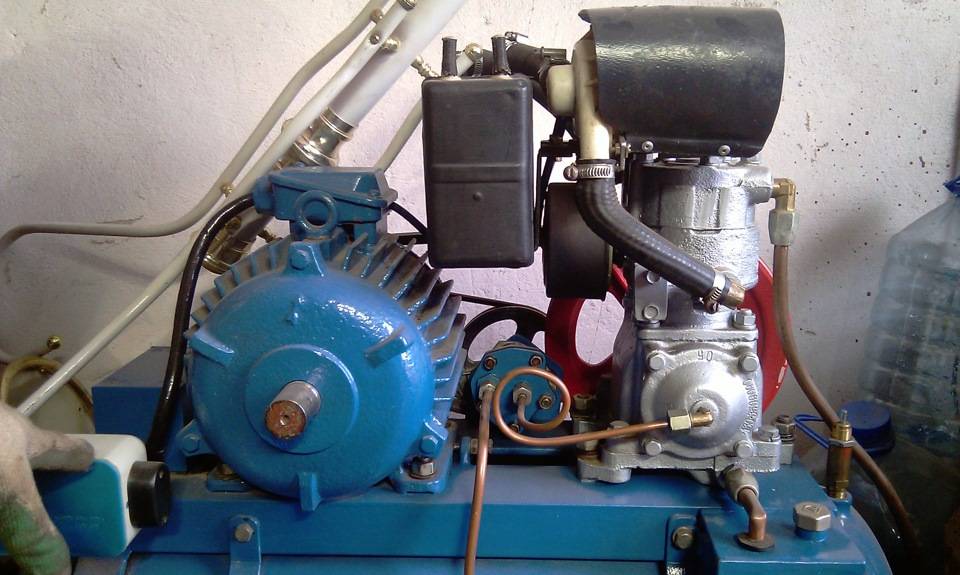

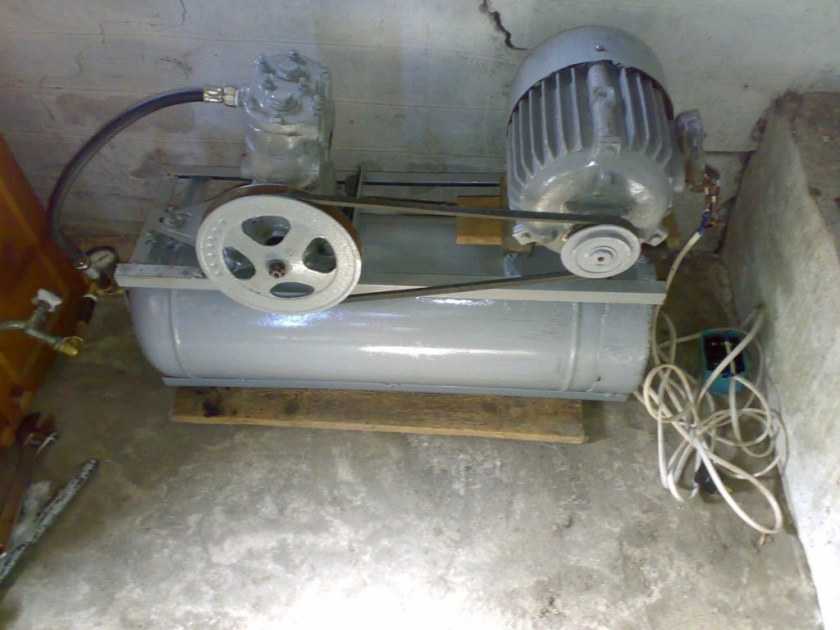

Пошаговая инструкция изготовления покрасочного компрессора из зиловского

Для создания прибора, нагнетающего воздух, используют компрессоры:

• ЗИЛ 130;
• ЗИЛ 157;
• МАЗ;
• КамАЗ;
• ГАЗ;
• МТЗ.

Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.

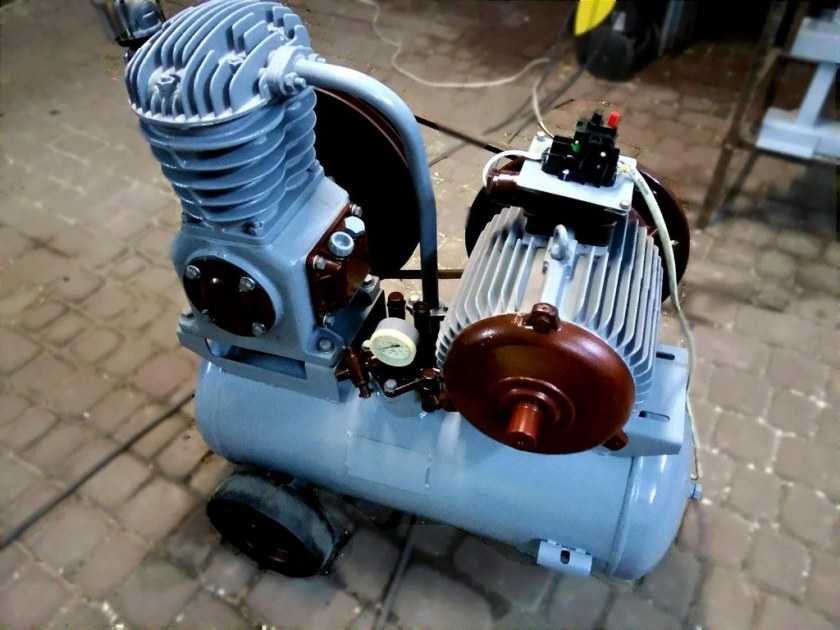

Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров. Для сети в 220 вольт нужен двигатель на 2–3 киловатта, при использовании 3-х фаз мощность может быть меньше. Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.

Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.

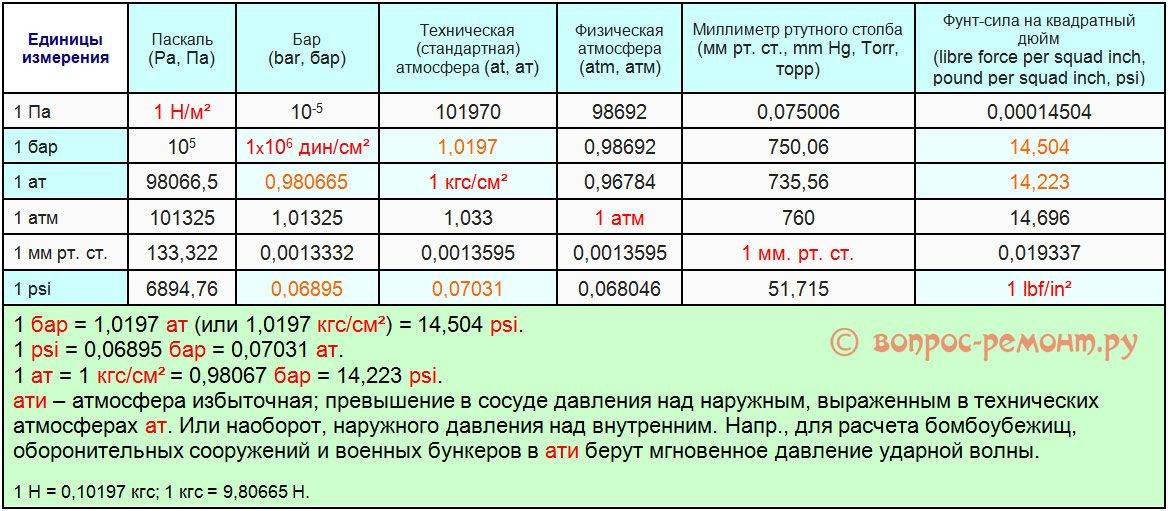

Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.

Для автолюбителя, имеющего небольшой опыт сварочных и слесарных работ, сделать своими руками устройство для нагнетания воздуха на базе компрессора ЗИЛ 130 не составит большого труда, если следовать нашим рекомендациям.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского. И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

• Компрессор от бытового холодильника (условно бесплатно)
• Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
• Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

• Регулятор рабочего давления (редуктор)
• Манометр (при наличии редуктора = 2 шт)
• Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
• Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
• Реле давления (управляет работой компрессора)
• Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации: В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

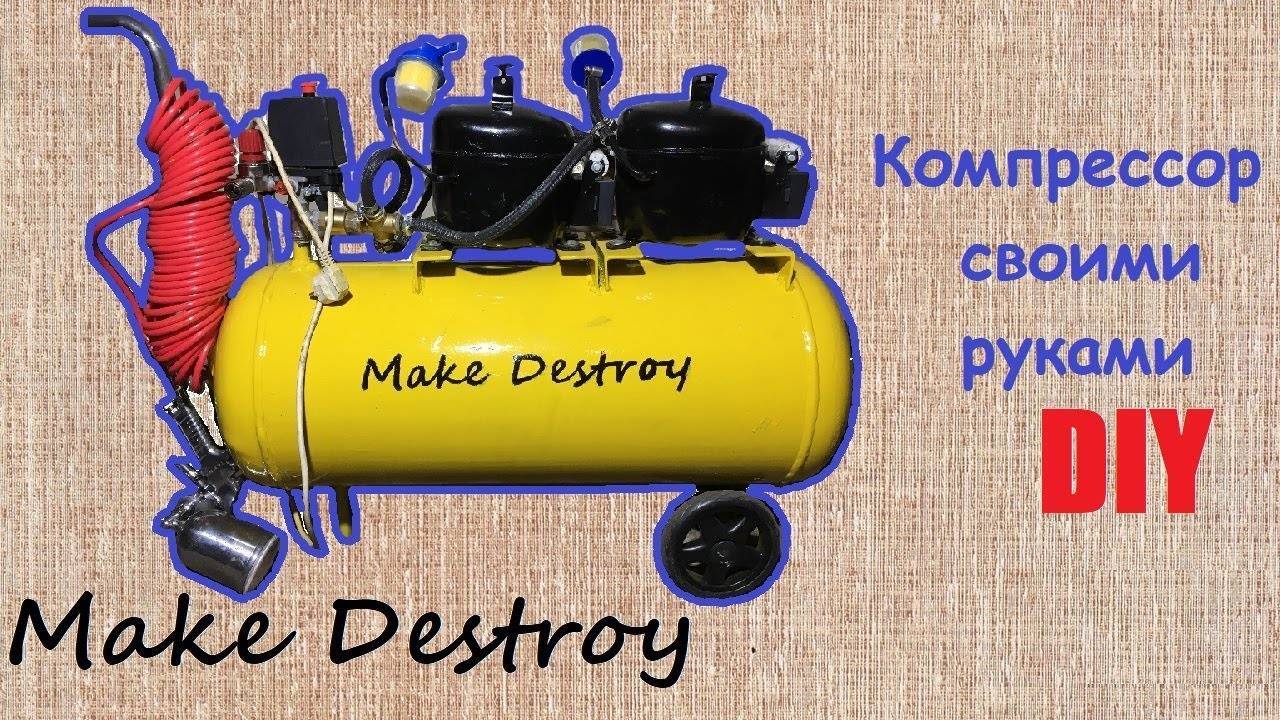

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно. Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Что лучше: самодельный вариант или профессиональное устройство?

Среди любителей мастерить, компрессоры на базе холодильников, нашли определенную популярность. Мастера собирают их на основании практически любых двигателей, рассчитывая их мощность исходя из числа потребителей сжатого воздуха. В домашних мастерских можно довольно часто увидеть компрессоры собранные своими руками. Их основанием служат компрессоры от старых, отработавших свой срок холодильников. В самом деле, эти агрегаты остаются работоспособными и после того, как сам холодильник, уже давно перестал работать.

Да, они не обладают большим запасом мощности, но отличаются неприхотливостью в работе. И надо отметить, что мастера создают из них вполне достойные модели. Попробуем разобраться, что нужно для того, что бы сделать его своими руками.

Наличие такого устройства поможет при выполнении множества работ по дому, например, нанесение покрытий на стены при совершении ремонтных работы и очистке придомовой территории от мусора и пыли. Выполнение ремонтных работ в гараже. Кроме того его можно подключать к пневматическому инструменту.В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.

Рекомендации специалистов

• Если делается компрессор из зиловского, инструменты потребуется подбирать очень тщательно. Нужно будет иметь дрель, сварочный аппарат, набор ключей и многое другое. Также могут возникнуть ситуации, когда некоторые виды работ проще сделать в заводских условиях или при помощи специальных станков.
• Для создания амортизаторов при фиксации всех агрегатов на станину или несущую раму лучше всего использовать резиновые прокладки или вставки. Однако стоит помнить, что при интенсивном использовании они быстро изнашиваются и всегда нужно иметь запасные.
• При покупке компрессора необходимо быть очень внимательным, поскольку внешний вид изделия не говорит о состоянии его внутренних узлов и агрегатов. Проверить изделие на месте просто не получится, а значит, такую покупку следует производить только у проверенных продавцов.
• Если не решить проблемы с перегревом компрессора, то его нужно эксплуатировать в щадящем режиме. Так он прослужит намного дольше, хотя это может вызывать определенные неудобства в работе. Именно поэтому и подбирают агрегат под конкретные нужды.
• Можно установить на изделие манометр со специальными контактами, которые подключают в электрическую цепь пуска двигателя. Это автоматизирует работу устройства, а также позволит сократить вероятность быстрого перегрева.
• Электрическая схема подключения компрессора к электрической цепи напрямую зависит от типа выбранного двигателя. При этом не стоит придумывать обходные варианты запуска первичной обмотки, чтобы не потерять мощность. Это скажется на работе изделия при наличии остаточного давления в ресивере, даже при наличии обратного клапана и довольно мощного двигателя.

Как устроен и работает воздушный компрессор

Компрессор высокого давления своими руками

Процедура создания компрессора для генерации давления своими руками довольно проста, провести ее можно в собственном гараже. Пошаговая инструкция выглядит следующим образом:

Для начала находится требующий газовый баллон, с которого выкручивается вентиль и сливаются остатки газа. После этого проводится снятие мотора со старого кондиционера или другого подходящего устройства. Выкручивается вентиль. Газовый баллон заполняется водой. Сверло используется для получения отверстий, которые подходят для фиксации клапана и редуктора. Выступающие элементы должны быть отрезаны. За счет этого существенно упрощается применение компрессора. Новый сгон наваривается для упрощения подсоединения другого оборудования. Специалисты рекомендуют сделать специальный элемент, который требуется для фиксации колес. Они существенно упрощают транспортировку компрессора из газового баллона по территории. Следующий шаг предусматривает создание полки, на которой будет устанавливаться двигатель. При создании полки стоит учитывать тот момент, что она должна обладать повышенной жесткостью. В противном случае при работе будет возникать вибрация, за счет которой ухудшаются эксплуатационные качества установки. Сделать устройство более привлекательным и продлить его срок службы можно за счет покрытия поверхности лакокрасочным материалом. Выполняется подключение электричества и шлангов

Этому моменты следует уделить особое внимание, так как неправильное подключение электропроводки может стать причиной возникновения большого количества различных проблем

Этот вариант исполнения можно назвать достаточно простым, а также недорогим. Он подходит для решения большинства задач в домашней мастерской. Конечно, конструкция не обладает характеристиками, которые свойственны промышленным вариантам исполнения.

Двухроторные компрессоры (типа Рутс)

Двухроторный компрессор (типа Рутс) представляет собой бесклапанную машину объемного типа. Два идентичных, обычно симметричных, двухлопастных ротора вращаются в противоположных направлениях внутри корпуса, составленного из двух полуцилиндров. Зазоры между вращающимися роторами устанавливаются с помощью синхронизирующих шестерен, расположенных снаружи корпуса. Сжатие происходит обратным потоком газа из области нагнетания в тот момент, когда лопасть ротора соединяет отсеченную порцию газа с областью нагнетания. Из р, V-диаграмм видно (рис. 1.14), что сжатие газа таким способом малоэкономично и обеспечивает низкую степень повышения давления. Обычно компрессоры типа Руте выполняются в одноступенчатом исполнении (возможно двух- и трехступенчатое исполнение). Принцип работы компрессора показан на рис. 1.15. Рис. 1.14. Диаграмма компрессора типа Руте 1 — плошадь abdet соответствует работе сжатия в компрессоре типа Рутс; 2 — площадь aede, соответствует работе сжатия поршневого компрессора

Широкое применение машин Рутс в ряде отраслей промышленности (в последнее время в вакуумной технике) объясняется простотой их конструкций и эксплуатации, отсутствием трущихся элементов и смазки в проточной части, уравновешенностью, долговеч г ностью.

Машины типа Рутс выпускаются производительностью от нескольких литров в минуту до 2000 м³/ /мин, с давлением нагнетания до 0,15 МПа.

Время безостановочной работы этих машин в основном зависит от срока службы масла в подшипниках, а если возможна замена масла без остановки, то от времени работы подшипников, т.е. до 50—100 тыс.ч. Рис. 1.15. Принцип работы компрессора типа Руте а — такт всасывания, б — такт отсечки, в — такт сжатия, г — такт нагнетания

Основные направления развития машин типа Рутс:

• повышение производительности;
• повышение перепадов рабочего давления;
• использование в режиме газо-дувок при низких температурах газа на входе (до —160 °С); моноблочность исполнения; снижение металлоемкости за счет увеличения относительной длины проточной части;
• обеспечение высокой герметичности машин (использование встроенных экранированных электродвигателей).

Масло

По поводу замены масла, из компрессора выходит три трубки. одна входная, другая выходная, третья запаянная- и есть для долива масла. Вот ее мы раздербаниваем ( я просто перекусил плоскогубцами), но смотрите чтоб не попали опилки внутрь, иначе мотору может быть конец.

Оттуда сливаем масло. Сколько слил, я честно не замерял, но что то около стакана. Обратно влил я автомобильное масло формулы 10W40, объемом около 350грамм. ИМХО автомобильное масло лучше тем, что во первых имееет кучу присадок защищающих от всякого гумна, во вторых в отличии от веретенного масла оно не «впитывает» влагу.

Сравнение покупного и любительского компрессора

Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:

Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.

Обратите внимание!

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

• Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Как соорудить компрессор для устройства высокого давления?

Понадобится подготовить такие элементы:

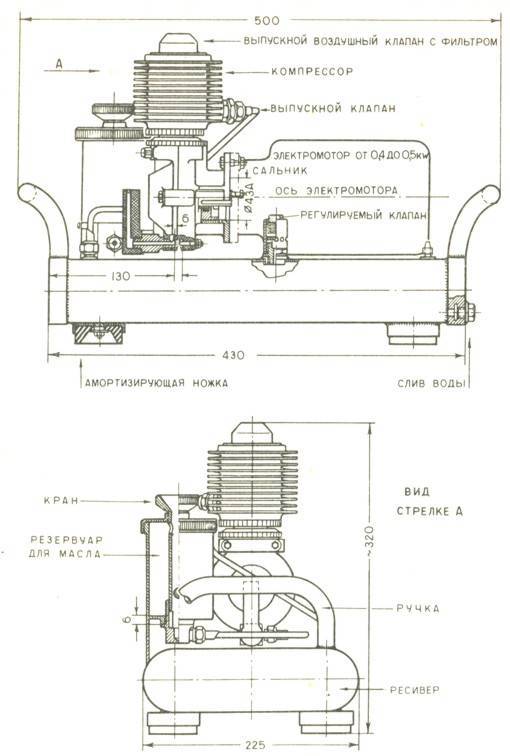

Схема устройства самодельного компрессора.

• манометр;
• компрессор;
• защитное реле;
• огнетушитель;
• газовый редуктор;
• клапан для предохранения;
• шланги для соединения;
• топливный фильтр от автомобиля;
• газовые переходники;
• хомуты;
• резьбовой уплотнитель;
• основание;
• элементы для крепежа.

Стоит знать, что холодильные устройства могут быть поршневыми и роторными.

Подобные приспособления в большинстве случаев оснащаются 3 трубами из меди, одна из которых нужна для заливки внутрь масла, а остальные – для входа и выхода воздуха.

Из трубы будет вылетать много капель масла, поэтому настройку лучше выполнять в нежилых помещениях. Вместо масляной трубы в конструкции может присутствовать заливное углубление, которое завернуто болтом.

Если компрессор уже давно не эксплуатируется, то понадобится поменять масло. Чтобы это сделать, надо перекусить данную трубу или отвернуть болт. Когда старое масло будет слито, понадобится залить новое при помощи шприца.

В качестве ресивера может использоваться огнетушитель. Понадобится определиться с методом подсоединения шлангов. Резьба под вентиль не будет совпадать со стандартными переходниками, поэтому понадобится сделать отверстия нужных размеров. Если проделать отверстия нет возможности, можно зафиксировать элементы с помощью сварки.

Установка системы начинается с насосной конструкции. На входную трубу компрессора надо установить топливный фильтр и закрепить его хомутами. Выходная труба соединяется со входом в ресивер. Далее надо навинтить крестовину на переходник огнетушителя, после чего закрепить реле давления.

Через переходник следует закрепить редуктор с манометром. Шланг для соединения надо надеть на штуцер фильтра и зажать хомутом.

На следующем этапе выполняется пробный запуск, регулировка рабочего давления.

Подводя итоги

Как наверняка уже стало понятно читателю, вопрос, как изготовить самодельный компрессор, не слишком сложен. Дополнительного оборудования, которое придётся докупить, потребуется минимум, значит, и стоимость готового агрегата будет невысокой. Если же говорить о цене на поршневые компрессоры в магазине, то самодельное устройство и вовсе покажется бесплатным. При этом, у изделия, собранного своими руками, есть огромное преимущество перед заводским. Оно значительно надёжнее, его легко можно починить. Ведь каждая деталь, каждый винтик агрегата будет знаком мастеру, значит, и заменить элементы труда не составит. А о функциональности воздушного компрессора, собранного своими руками, говорить даже и не стоит.

Как выглядят такие аппараты, можно узнать из примеров.

1 из 6

ФОТО: usamodelkina.ru
ФОТО: drive2.com
ФОТО: chipmaker.ru
ФОТО: drive2.ru
ФОТО: chipmaker.ru
ФОТО: drive2.ru

Очень надеемся, что изложенная сегодня информация была не только интересна, но и полезна нашему читателю. При возникновении любых вопросов по теме, задавайте их в обсуждениях ниже. Редакция Homius постарается ответить на них в максимально сжатые сроки. Там же можно прокомментировать статью, выразить своё мнение о прочитанном или поделиться личным опытом.
