Расчет конструкции односкатной крыши
Для того, чтобы составить такую схему, понадобится определить следующие параметры:
- Общая ширина строения и длина пролетов между несущих стен.
- Предполагаемый угол наклона ската.
- Общая длина крыши.
- Желаемый материал для кровли.
- Высота и ширина несущих стен.
Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.
— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.
— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.
— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.
— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.
— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.
— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.
— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.
— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.
При большой длине ската стропила приходится наращивать
— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.
Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.
Усиливающие элементы конструкции односкатной крыши
— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.
— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.
— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.
— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

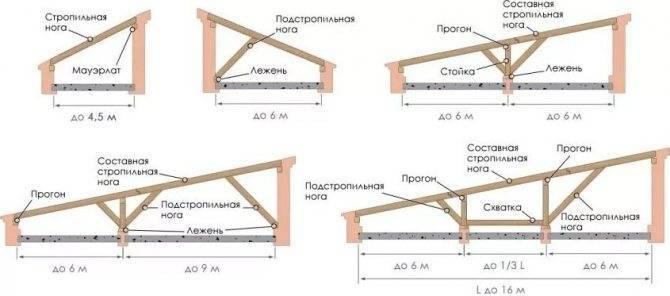

Варианты усиления стропил односкатной крыши
На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.
Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ
Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.
Расчет кровельного конька и его монтаж
Произвести расчет высоты конька для дома можно по формуле H=0,5×B×K, которая включает в себя такие параметры, как В – ширина дома и К – коэффициент, зависящий от угла наклона скатов для металлочерепицы. Конкретное значение коэффициента следует вычислять по специальной таблице. Например, при наклоне в 5 градусов, данный коэффициент будет составлять 0,08, а при наклоне в 45 градусов коэффициент составит 1. То есть расчет для дома, ширина которого 6 м, а планируемый угол наклона скатов 35 градусов, будет выглядеть следующим образом: Н=0,5х6х0,79. В этом случае высота конька будет равна 2,37 м. Для расчета количества коньковых планок следует применять формулу N=Lс÷(Lп – 10), где Lс – это длина ската, а Lп – это длина планки. Цифра обозначает размер нахлеста в мм, как правило, именно 10 мм оптимально для установки, но также можно производить монтаж с нахлестом от 5 мм. Стоит знать, что при выборе коньковой планки, желательно выбирать изделие, ширина верхней части которого составляет не менее 15 см, так как с меньшим параметром, конек не будет эффективно справляться с функцией защиты от осадков.
Чтобы безопасно устанавливать конек, рекомендуется производить процедуру вдвоем, а также использовать страховочные средства. Последовательность монтажа будет следующей:
- проверяется ровность с помощью уровня верхней линии примыкания скатов;
- устанавливается уплотнитель;
- в случае выбора полукруглого конька фиксируются заглушки с торцов коньковой планки;
- с торцевой части конька начинается фиксация к кровле на специальные саморезы с уплотнителями для металлочерепицы;
- следует избегать перекосов или неровностей, то есть проверять уровень установки конька.
Видео по теме:
Подводя итог, можно отметить, что монтировать конек на металлочерепицу довольно просто своими руками. Однако, произвести такую процедуру следует по всем правилам с соблюдением техники безопасности. Если коньковая планка будет установлена согласно предписанным технологиям, то прослужить она сможет довольно длительный период и на протяжении всего срока надежно защищать кровлю и подкровельное пространство от дождевых осадков, задувания снега, пыли и мусора.
Необходимые размеры и характеристики коньковой планки
Угол наклона ската колеблется от 11 до 45 градусов. Для перекрытия стыков под разным углом требуется накладки разных размеров.
Наиболее важным параметром изделия выступает его высота. Разработаны специальные таблицы, которые позволяют без всяких затруднений рассчитать, каких размеров выбрать конек на крышу из профнастила.
Вычисления выполняются по формуле H=0,5*B*K, где:
- H – высота накладки;
- B – ширина здания;
- K – поправочный коэффициент, зависящий от угла наклона ската.
Размеры полочек для треугольной модели составляет 140–145 мм. Но если уклон очень крутой или, наоборот, очень маленький, берут вариант с полочками в 190–200 мм.
Профилированные накладки в ширину составляют 115–120 мм, высота ребра жесткости – 30–40 мм.
Треугольные накладки выпускаются длиной до 3 м. Стандарт профилированной в длину достигают 2 м.
Тип опор кровли
Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.
Соответственно опоры для односкатной крыши выступают стены здания. Но если:
- пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
- пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.
Чертеж односкатной крыши в зависимости от пролета дома.
Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.
Как закрепить конек на крыше из профнастила
Для того чтобы без проблем установить коньковую планку, процедуру монтажа нужно начинать еще до укладки кровельного покрытия. Для работы потребуются инструменты и материалы:
- Кровельный конек для профнастила, перед началом работ необходимо замерить общую длину кровли, на которой планируется установить накладку;
- Торцевые заглушки и уплотнитель;
- Болгарку и ножницы по металлу;
- Саморезы;
- Напильник по металлу;
- Кровельный герметик.
Все без исключения специалисты не рекомендуют использовать угловую машинку для резки профнастила, то же самое относится и к коньковой накладке.
Совет! Если все же пришлось устанавливать профиль с использованием болгарки, ничего страшного, после раскройки и нарезки материала достаточно обработать линию реза аэрозольной краской. Эмаль отлично защитит и покрытие, и открывшийся металл.
Разумеется, перед тем как устанавливать планку, линию реза необходимо пройти напильником, даже если раскройка материала выполнялась ножницами по металлу. Если установить с заусенцами, то острая, как лезвие, кромка металла сдерет защитное полимерное покрытие и цинк. В результате в месте перехлеста со временем из-за коррозии образуется дыра.
Подготовка к работе
Установить коньковую накладку можно лишь в том случае, если верхняя часть стропил и обрешетки усилена подшивкой. Параллельно коньковому прогону к уже имеющейся обрешетке крыши нашивают дополнительно по две доски с каждой стороны. Это позволит установить планку и прочно притянуть ее к деревянному основанию.
Как по уму установить конек на профнастил
После того как был уложен профнастил, необходимо проверить расстояние между верхними кромками соседних противоположных листов. Оптимальный размер составляет 45-60 мм. При большем зазоре нормально установить планку не удастся, если расстояние слишком мало, то выход паров из подкровельного пространства будет затруднен.
Прежде всего потребуется вырезать необходимое количество планок. Установку начинают с подветренной стороны крыши. Идеальным случаем была бы ситуация, когда ветер не задувал бы воду под линию перехлеста, но столь удачное расположение коньковой балки крыши встречается очень редко, поэтому линию перехлеста приходится хорошо «сдабривать» герметиком. Наиболее удачными в этом отношении считаются полукруглые коньковые элементы, на торцах профиля имеется специальный выступ, блокирующий затекание воды под кромку.
В первую очередь на линию, по которой планируется установить планку, разматывается уплотнитель. Материал фиксируется на поверхности профнастила, ориентируясь по габаритам накладки.
Доборные элементы (монтируем после укладки профлиста)

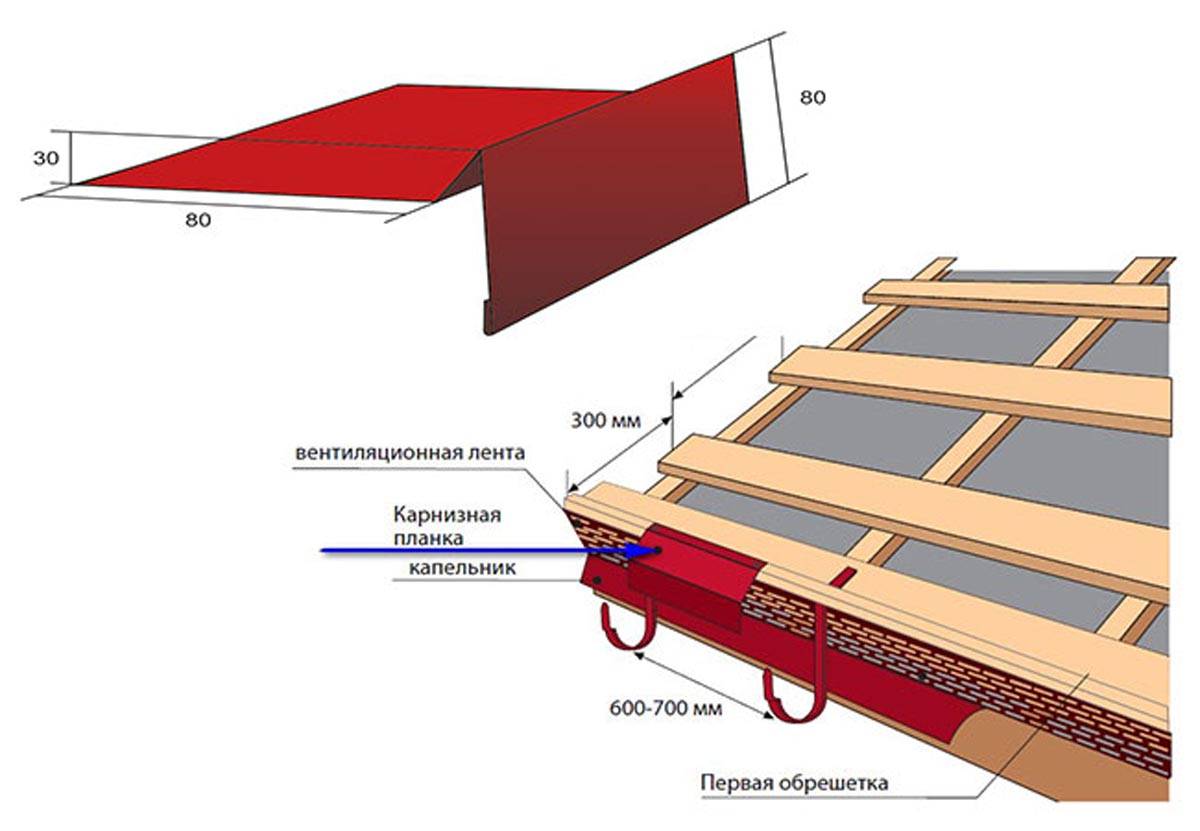

Мы уложили кровельный материал, теперь нужно смонтировать торцевые планки, а также эстетично оформить верхнюю кромку профлиста.
Торцевые планки
Торцевые планки монтируем на торцах кровли — с правой и с левой стороны.
- Начиная от карниза, укладываем планки одна на другую с нахлёстом 50 мм.
- Фиксируем саморезами сбоку (4,8х28 (35) мм) и сверху (4,8х70 (80) мм). Расстояние между саморезами составляет 500-600 мм.

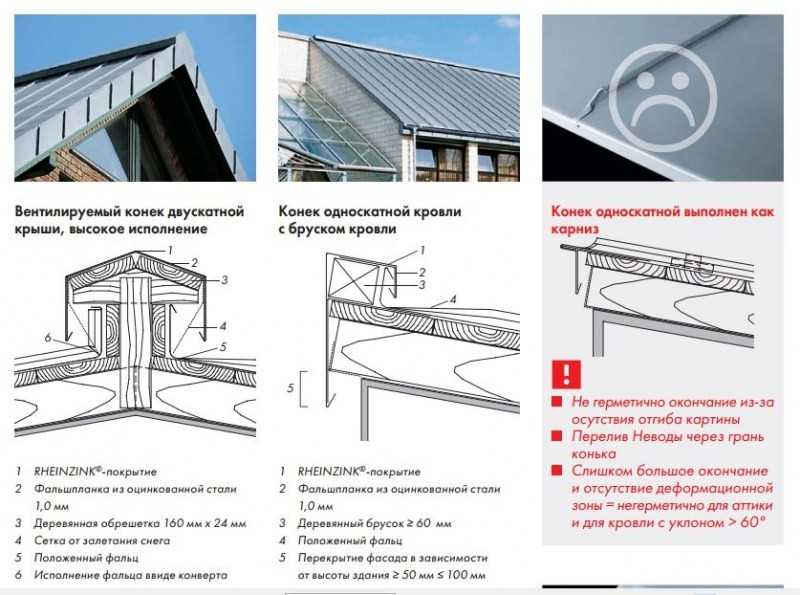

Планка для верхней кромки (конька) односкатной крыши
На конёк односкатной кровли необходимо установить планку, чтобы защитить подкровельное пространство от влаги и сделать крышу более эстетичной. Можно ли использовать для этого стандартные элементы отделки, например, планки угла наружного? Мы не рекомендуем этого делать. Объясним, почему.
Односкатная кровля встречается реже, чем двускатная. Это нестандартное архитектурное решение, поэтому нет смысла рассматривать стандартные планки, оптимальные для двускатной кровли. Они не подойдут ввиду своих конструктивных особенностей: у них недостаточно широкие кромки и т. д.
Мы рекомендуем изготовить планку для конька односкатной кровли на заказ — из плоского стального листа той же толщины и с тем же покрытием, что и профнастил.
Внимание: для более плотного примыкания планки к профлисту рекомендуем использовать уплотнитель (фигурный либо универсальный). Его укладывают поверх профнастила, а затем на уплотнитель монтируют планку. Также не забывайте об установке водосточной системы, элементов вентиляции, элементов безопасности кровли
Подробная информация о монтаже этих элементов представлена в статьях …
Также не забывайте об установке водосточной системы, элементов вентиляции, элементов безопасности кровли. Подробная информация о монтаже этих элементов представлена в статьях …
Мы рассмотрели основные этапы монтажа односкатной крыши. Как видите, в этом нет ничего сложного. Немного усилий — и привлекательная лаконичная кровля украсит ваш дом!

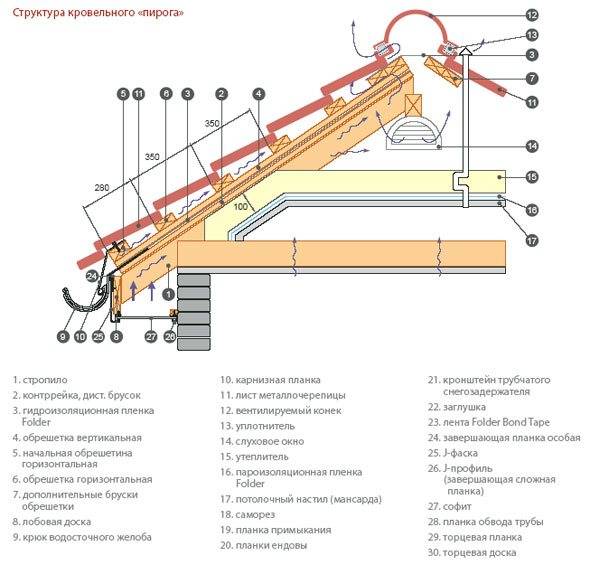

Герметизация конька и узлы кровли из профнастила
Герметизация конька крыши из профнастила от попадания влаги и пыли производится с помощью коньковых планок и уплотнителей. Уплотнители не только защищают кровлю от влаги, но и обладают хорошей огнестойкостью и звукоизоляцией. Они прикрепляются к краям коньковой планки так, чтобы при ее установке образовывалась трапециевидная конструкция, где боковые грани были бы представлены уплотняющим материалом.
Устройство конька крыши из профнастила
Для установки коньковой планки на верхних краях обрешетки монтируются дополнительные доски. Также в месте стыка двух скатов устанавливается поддерживающая доска, которая крепится к обоим скатам на саморезы с помощью металлических пластин в форме тупых уголков. Коньковая планка крепится к дополнительным доскам на саморезы через лист профнастила.
ВАЖНО!

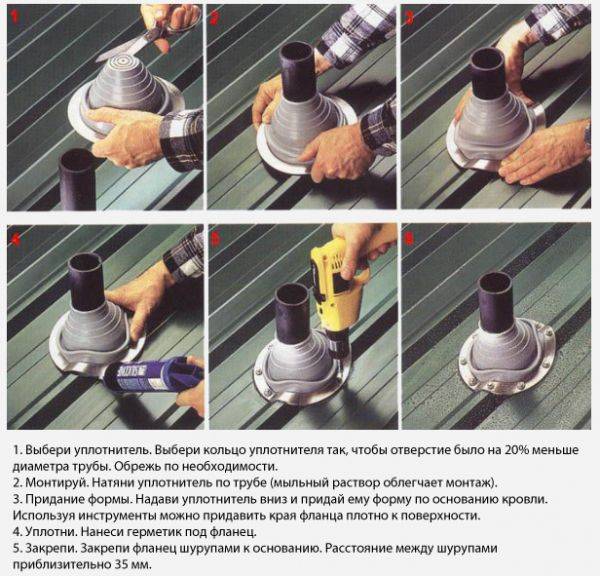

Узел прохода вентиляции через кровлю из профнастила – это доборные элементы, которые выполняются в виде труб или клапанов. Их назначением является увеличение скорости движения воздушных масс в пространстве кровельного пирога за счет разностей давления во внутреннем пространстве и снаружи.
Проход воздуховода через крышу из профнастила
Узлы прохода устанавливаются после завершения монтажа внутренней вентиляции и должны быть непосредственно связанными с ее системой, то есть проходить через кровлю и пространство кровельного пирога.
Проект дома с односкатной крышей: что нужно учитывать
В первую очередь стоит учитывать нюансы конструкции, на которую монтируется кровля. Например, если вы планируете построить беседку с односкатной крышей, то ее можно делать невентилируемой. Это значит, что нет необходимости в специальных конструкционных особенностях, которые будут позволять воздуху проходить через кровельное покрытие. Невентилируемую конструкцию достаточно своевременно чистить от мусора и снега, чтобы нагрузка на опоры не превышала допустимую норму.
Вентилируемая крыша устанавливается в жилых помещениях или там, где необходима естественная циркуляция воздуха. Вентиляция обеспечивается за счет использования воздухопроницаемых материалов для утепления, паро- и гидроизоляции, а в кровельном материале по краям крыши делаются специальные вентиляционные отверстия. Такая конструкция требует более тщательного ухода, так как в нее легче проникнуть влаге.
Теплоизоляционны е работы
Порядок самостоятельного устройства односкатной крыши во многом зависит от того, какое конкретно кровельное покрытие будет использовано в качестве финишного
Однако вне зависимости от этого момента нужно уделить большое внимание вопросу теплоизоляции, а также влаго- и парозащите. Влагоизоляция будет обеспечивать защиту от пагубного воздействия воды, что поспособствует в целом увеличению срока службы системы. В прошлом для утепления крыши использовались такие материалы как: цементно-стружеч ный шлак, а также глинобетон и прочие подобные материалы
Однако в настоящее время о них практически не слышно. Они имеют множество слабых качеств, в числе которых низкое сопротивление влаге, плохие теплоизоляционны е качества и т.д
В прошлом для утепления крыши использовались такие материалы как: цементно-стружеч ный шлак, а также глинобетон и прочие подобные материалы. Однако в настоящее время о них практически не слышно. Они имеют множество слабых качеств, в числе которых низкое сопротивление влаге, плохие теплоизоляционны е качества и т.д.
Сегодня для утепления односкатных кровель используются более совершенные комплексные материалы. Они отличаются сравнительно доступной стоимостью, высокой эффективностью и легкостью укладки.
Прежде чем приступать к монтажу теплоизоляционно го материала, необходимо смонтировать гидроизоляцию. Если толщина теплоизоляционно го слоя будет меньше, чем толщина одной стропилины, влагоизоляцию нужно настилать поверх стропил. Если толщина слоя теплоизоляции соответствует аналогичному показателю для стропил, пленку следует размещать по верхним граням брусьев, установленных для требуемого удлинения стропильных ног.
Гидроизоляция закрепляется поперек скатов с нахлестом порядка 10 см. Между крышей и гидроизоляцией оставляйте хотя бы 5 см зазора, для создания которого заранее подготовьте бруски сечением 5х5 см.
Распакуйте утеплитель, подождите 15-20 минут, а затем приступайте к дальнейшей работе. Ждать нужно для того, чтобы теплоизоляция успела адаптироваться к окружающим условиям. Нарежьте утеплитель на куски необходимого размера и уложите его между стропильными ногами.
Материал укладывается враспор. При нарезании учитывайте тот факт, что ширина одной плиты должна примерно на 2,5-3 см превышать расстояние между соседними стропильными ногами.Обязательно выдерживайте небольшой зазор между гидроизоляционны м материалом и теплоизоляцией. Для этого используйте упоминавшиеся ранее брусочки.
Приступайте к креплению пароизоляционног о материала. Он размещается внизу стропил и закрепляется с помощь оцинкованных гвоздей с плоской головкой. Также для крепления подходит строительный степлер и соответствующие скобы.Пароизоляционный материал настилается с 10-сантиметровым нахлестом. Места соединений обязательно закрепляются металлизированно й клейкой лентой.

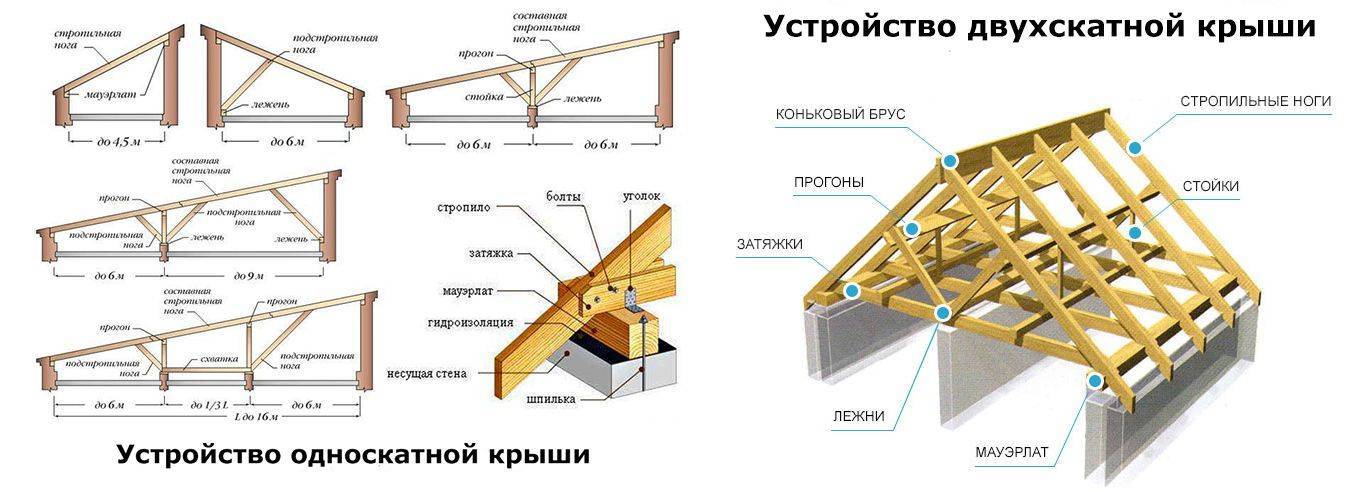

Сборка различных вариантов стропильных систем односкатной крыши ↑
Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?
Односкатная крыша гаража
Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:
- Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
- Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
- По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.
- Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
- По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
- Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.
Расчет вальмовой крыши
Последовательность установки
Для того чтобы установить конек, понадобится высокая лестница и несколько помощников, так как выполнить монтаж самостоятельно довольно сложно. Далее нужно убедиться, что расхождение скатов не превышает 1-2 см, иначе устанавливать конек будет проблематично.
При установке уплотнителя не стоит сильно плотно утрамбовывать материал, так как циркуляция воздуха все же должна сохраняться. Достаточно небольшого слоя, ведь зазор все равно будет закрываться полками.
Начинать укладку следует с одной стороны конькового ребра. В процессе укладки помощник должен контролировать, ровно ли лежит полка с другой стороны. После того как вы убедитесь, что конек лежит правильно, его можно зафиксировать при помощи саморезов.
Далее возьмите леску и натяните по нижнему краю полок. По ней вы будете ориентироваться в процессе укладки следующих элементов.
Следующая часть конька должна идти внахлест в 5-7 см, при этом не забывайте выравнивать его по леске. Когда элемент конька установлен, его нужно закрепить с помощью шуруповерта.
После того как все коньковое пространство будет закрыто, необходимо установить заглушки, чтобы придать завершенный вид.
Советы и рекомендации
Само по себе кровельное покрытие из профлиста, уложенное руками профессионала, выглядит достаточно привлекательно. Испортить красоту крыши довольно легко, например, попытаться сэкономить и согнуть коньковую планку из остатков кровли, да еще в придачу монтаж конька на профнастил сделать на первом попавшемся под руку материале.
Установить кустарно изготовленный профиль еще можно на крыше сарая под профнастилом, но для дома самодельная накладка, даже окрашенная в тон кровельного покрытия, будет выглядеть слишком убого. Лучше купить готовый профиль, тем более что цена на качественный материал невелика, всего 150-200 руб. за метр длины.
Соединения
Перед тем как сделать стропильную систему своими руками, нужно внимательно изучить узлы. Чтобы построить свой дом, не стоит экономить время или деньги. Только в этом случае результат будет радовать долгие годы.
Основные узлы соединения стропил
Узлы крепления стропильной системы кровли, которые заслуживают особого внимания, представлены следующими:
- крепление мауэрлата к стене;
- крепление стропил к мауэрлату;
- крепление стропил в верхней точке;
- сращивание стропил по длине.
Мауэрлат к стене
Этот узел может быть выполнен несколькими способами. Выбор во многом зависит от материала стены. Строительство здания из кирпича, блоков или бетона позволяет использовать следующие методы:
- на проволоку;
- на скобы;
- на шпильки;
- на анкера с устройством монолитного пояса по обрезу стены.
Соединение мауэрлата со стеной при строительстве кирпичных зданий выполняется с помощью анкеров
При деревянном строительстве в качестве мауэрлата выступает верхний венец стены. Его соединяют с предыдущими на нагеля. В каркасном доме мауэрлат — это верхняя обвязка стен. Ее фиксируют на стойки каркаса за счет врубки и металлических уголков с отверстиями для саморезов. Подробнее о креплении мауэрлата к стене.
Стропила к мауэрлату
Крепеж осуществляют двумя способами:
- жестко для зданий из кирпича, бетона или бетонных блоков;
- шарнирно для деревянных домов.
Жесткое крепление может быть с врубкой или без нее. Врубку рекомендуют делать на стропилах, а не на мауэрлате, поскольку это ослабляет его. В обоих случаях ногу жестко фиксируют гвоздями, саморезами, скобами или металлическими уголками.
При жестком креплении врубку лучше делать на стропилах и фиксировать конструкцию с помощью крепежей
Для шарнирного крепления используют специальную деталь — салазки. Они позволяют балке без препятствий перемешаться при усадке стен здания.
Шарнирное соединение дает балке возможность смещения
Дополнительно стропильные ноги крепят к стене. Это нужно для того, чтобы крышу не сорвало ветром. Для крепления используют скрутку из двух проволочек диаметром 4 мм, закрепленные в стену на анкер или ерш. В деревянном доме скрутку можно заменить скобами. Крепление осуществляют на каждую балку или через одну.
В уровне конька
Наслонные элементы опирают на коньковый прогон с врубкой. Дополнительно с двух сторон делают накладку из доски. Накладка нужна и для висячих элементов. Она может быть деревянной или металлической с отверстиями под саморезы.
Коньковый прогон и стропила соединяют с помощью врубки
Сращивание стропил
Существует несколько методов сращивания стропил на крыше своими руками. Выбор между ними во многом зависит от опыта мастера. Место сращивания располагают на расстоянии 0,15 длины пролета от опоры. При этом опорами считаются не только коньковый прогон и мауэрлат, но и подкосы и стойки.
Выделяют пять способов:
- стыковое соединение;
- косой прируб;
- внахлестку;
- составные ноги;
- спаренные ноги.
Чтобы построить качественную крышу, нужно внимательно изучить технологию, правильно выбрать тип стропил и способы соединения элементов в важных узлах
Это особенно важно, когда возводится стропильная система своими руками
