Устройство конька вальмовой крыши — назначение, расчет высоты и длины, монтаж

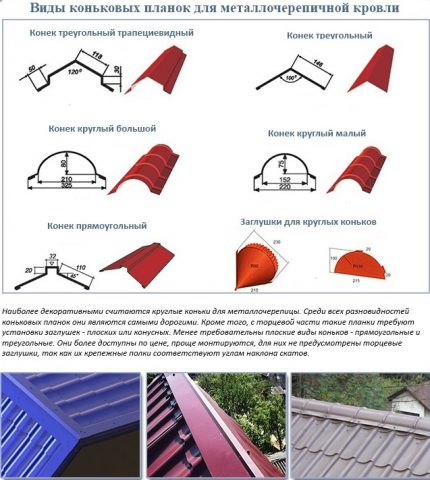

Коньковые планки

Важным элементом любой крыши является конек. Конек устанавливается в местах соединения двух скатов, в том месте, где они образуют угол. Обычно через этот элемент кровли проходит вентиляционный канал, который отводит излишки влаги и воздуха из-под покрытия. Также конек важен и с декоративной точки зрения, без него вся конструкция будет выглядеть неоконченной. По форме коньковые планки подразделяются на виды.

Полукруглый конек обычно используется для двускатных или четырехскатных крыш. По краям элемента имеются специальные заглушки, которые не позволяют различному мусору проникать под кровлю. Этот тип формы считается самым надежным и прочным, но и самым дорогим.

Крепление полукруглого конька на кровле

Плоский профиль имеет простую форму и не нуждается в заглушках. Бывает простой и П-образной формы. Последний отличается наличием декоративного выступа в виде буквы «П».

П-образный коньковый профиль

Прямоугольный (треугольный) конек может использовать на всех видах крыш. Эта форма считается «классической». Наиболее дешевый вариант из всех коньковых профилей. С декоративной точки зрения он не так оригинален, как полукруглые или плоские планки, но зато монтировать его проще.

Прямоугольный конек выглядит простовато, но со своей функцией справляется отлично

• Узкий конек не несет особой функциональной нагрузки. В большинстве случаев он ставится на декоративные элементы крыши (башенки, скаты шатровых крыш и др.).
• Т-образные и Y-образные соединительные элементы используются в крышах сложных форм, где конек расходится на два или в том случае, когда один конек подходит перпендикулярно к другому.

Т-образные и Y-образные коньки для крыши из металлочерепицы

Для правильного монтажа конька потребуется не только сама планка, но и слой уплотнителя. Уплотнитель играет роль «фильтра» он защищает конек от проникновения насекомых, воды, пыли и других нежелательных частиц. Прокладка может быть трех видов: профильной, универсальной или саморасширяющейся.

Универсальный – подходит для планок любой формы. Изготавливается из полиуретана. На одной из сторон уплотнителя имеется самоклеящаяся основа, с который снимается защитная пленка. Материал плохо пропускает воздух, поэтому для организации вентиляции его лучше не использовать.

Универсальный уплотнитель под конек из металлочерепицы

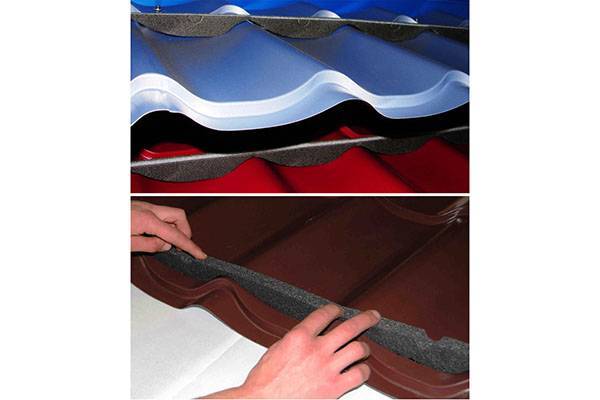

Профильный изготавливается по форме определенной планки. Основным компонентом является вспененный полиуретан. Материал задерживает пыль, воду, но при этом хорошо пропускает воздух, поэтому его используют для создания вентилируемого конька.

Профильный конек из вспененного полиуретана

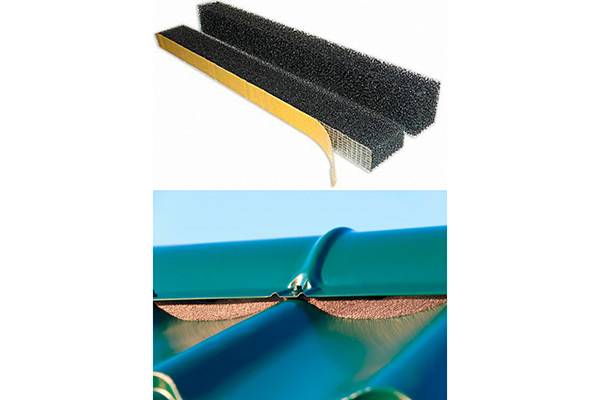

Саморасширяющийся – устанавливается на клеящуюся ленту, после этого материал расширяется и заполняет собой все пространство под коньковой планкой. При этом он закрывает все щели и не дает пыли, влаге и насекомым проникать внутрь кровли. Воздух при этом продолжает проходить через структуру материала. В основе этого вида уплотнителя лежит пенополиуретан, пропитанный акрилом.

Саморасширяющийся уплотнитель на самоклеящейся основе

Заглушки устанавливаются на торцы полукруглой коньковой планки, они тоже служат для герметизации внутреннего пространства крыши.

Устройство в зависимости от типа вальмы

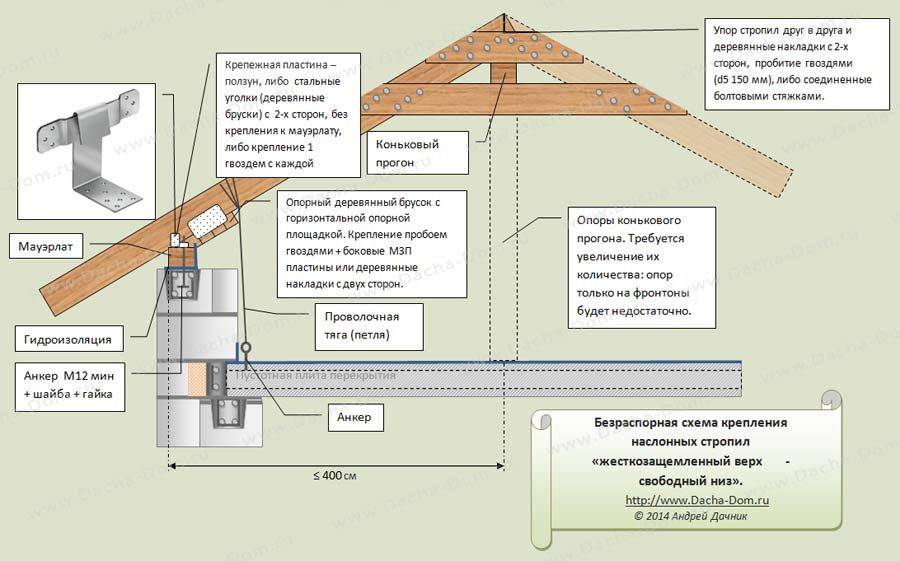

Коньковая балка может служить висячим соединительным элементом, который равномерно распределяет нагрузку от кровли через накосные и рядовые стропила на мауэрлат, уложенный по периметру внешних стен дома.

Обычно такая конструкция стропильного каркаса применяется в домах с пролётом перекрытия до 6 метров, когда вальмы и боковые скаты имеют небольшие размеры.

Когда нужно перекрывать стропильной системой пролёты 12 метров и более, устанавливают несущую рамную опорную конструкцию. Она представляет собой четырёхугольник, где верхняя балка служит коньком, а нижняя центральным ригелем. Боковые стойки замыкают всю конструкцию. Таким образом, при пролете более 12 м конёк является несущим элементом, который часть нагрузки передает через стойки на ригель, опирающийся концами на мауэрлат.

При наличии внутренней центральной стены, на неё сверху укладывают лежень (внутренний мауэрлат), на котором в свою очередь закрепляют ригель. Такое решение позволяет значительно разгрузить вальмы и трапециевидные скаты больших размеров при пролётах зданий от 12 метров и более.

Вентилируемый конек для профнастила

Для утепленных крыш, для которых даже малейшее появление конденсата чревато тяжелыми последствиями, всегда используется схема с вентилируемым пространством конька.

Для традиционных крыш из профнастила с небольшим размером ската используют стандартный треугольный конек, который укладывается непосредственно на опорные брусы обрешетки. Щели заделываются укладкой ленты уплотнителя. Из-за небольшого размера вентканалов под профнастилом разрежения воздуха достаточно, чтобы удалять пары и выбрасывать их на кровельное покрытие.

Если крыша дома достаточно пологая, высота конька невелика, а скаты под профнастилом относительно длинные, то в этом случае используются составные системы вентиляции. Отличие заключается в том, что накладка конька укладывается не на обрешеточный брус, а на специальный перфорированный каркас. Это уменьшает сопротивление воздуха и позволяет удалять водяные пары даже при небольшой высоте крыши.

Высота дымохода относительно конька крыши СНиП ↑

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

• на месте расположения трубы по отношению к коньку;
• уклоне скатов;
• на наличии вблизи дома объектов или деревьев, которые выше его;
• интенсивности нагрузок ветра и снега, характерных для данной местности.

Совет Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

Приведем оптимальные значения искомой величины для некоторых конструкций:

• Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
• Скатная кровля. Пусть L= расстояние от коньковой планки. При

• L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
• 1.5 < L< 3 м, труба предполагается выше этих элементов;
• L > 3 м, то параметр определяют по воображаемой линии, составляющей 10◦ с линией горизонта.

Технология крепления

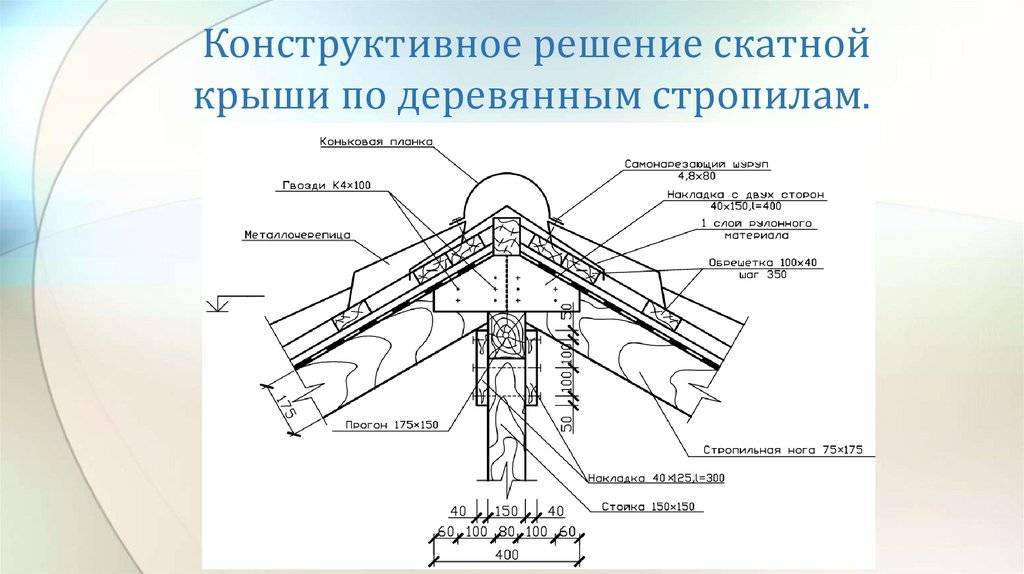

К возведению конька приступают после завершения процедуры крепления кровли на скатах. Декоративные составляющие к месту размещения доставляют посредством лебедочного механизма или веревки. Для фиксации конькового элемента необходимо установить с внешней стороны между скатами брус с сечением не меньше 80×100 мм. Далее, к каждой из его сторон осуществляется крепление обрешеточных брусков и производится установка конькового бруса.

Брус для крепления конька

Защита от загнивания, развития плесени и грибковых образований – неотъемлемый процесс в ходе монтажа, который предусматривает обивку конькового бруса по всей его длине рубероидом или специальным уплотнителем. Такая практика сможет существенно продлить срок службы не только коньку, но и всей кровельной системе.

В варианте изготовления крыши из шифера рациональнее всего конек подбирать из аналогичного материала – асбестоцемента, или использовать оцинковку.

Крепление осуществляется непосредственно к коньковому брусу посредством шиферных гвоздей или саморезов, таким образом, чтобы наложение деталей шло от фронтона дома.

Определение высоты конька

При устройстве крoвли обязательным моментом является определение высоты конька для дальнейшего расчета количества требуемых для создание стропильной системы и кровельного покрытия строительных материалов. Необходимые подсчеты проводятся в соответствии с правилами геометрии после определения угла наклона кровли. Разработана специальная таблица, которой можно пользоваться для быстрого проведения расчетов, если есть данные о ширине здания и величине угла уклона.

Предположим, ширина постройки составляет 8м, а угол наклона кровли – 40 градусов. Для расчета высоты конька пользуются следующей схемой:

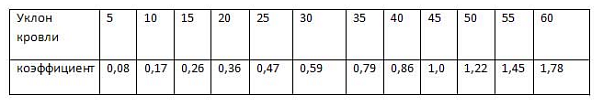

ширины дома умножается на коэффициент

В результате получается высота конькового элемента от перекрытия. В случае приведенного примера она будет составлять 3,35 (4 х 0,839).

Разновидности, типы и виды

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Монтаж других доборных элементов

К остальным доборным элементам можно отнести такие изделия, как ендова, нащельники, карнизные планки и торцевые элементы кровли. Ендова представляет собой гидроизоляционную часть конструкции, при помощи которой происходит соединение скатов с уклонами.

Карнизные планки также нужны для защиты от воды. Они закрепляются на последней доске обрешетки. Торцевые планки устанавливаются на краях листов кровельного материала.

Ендова

После завершения всех работ по установке основных элементов кровли монтаж ендовы производится достаточно легко. Сначала в месте, где будет закрепляться данный элемент, необходимо закрепить бруски таким образом, чтобы сделать обрешетку сплошной. До укладки ендовы нужно уложить гидроизоляционный материал.

На следующем этапе в месте стыка скатов происходит монтаж нижней планки ендовы. Стандартные изделия имеют ширину 30 см.

Перед проведением работ необходимо измерить длину стыка. Нахлест планок должен быть не меньше 15 см. При небольшом уклоне это значение увеличивается. Чтобы не допустить проникновения влаги через монтажные отверстия, необходимо верхнюю планку закреплять при помощи заклепок.

Ветровая планка

Установка ветровой планки необходима для придания кровле законченного вида, а также для защиты подкровельного пространства от влаги. Если в регионе строительства наблюдаются сильный ветер, он способен сорвать или повредить края профнастила. При установке ветровой планки, сила воздействия на материал значительно снижается.

Закрепление данного элемента производится очень просто:

• с торца на обрешетке закрепляется ветровая доска;
• после этого к ней прикручивается первая ветровая планка при помощи болтовых саморезов;
• затем таким же образом осуществляется закрепление остальных элементов.

Нахлест должен быть не менее 10 см.

Карниз

На первом этапе подшивки карниза профлистом производится подготовка основания. Для этого используется доска, имеющая сечение 10х3 см

во время закрепления доски важно поверять ее положение при помощи строительного уровня. При наличии небольших неровностей их можно удалять стамеской

Если угол наклона скатов крыши большой, профнастил может быть закреплен только в горизонтальном направлении. Но лучше осуществить монтаж и в вертикальной плоскости. Для защиты краев профлиста следует использовать пластиковый конечный профиль, который имеет форму буквы L.

Обшивка начинается с вертикальной стороны. Для этого в материале предварительно высверливаются отверстия под крепеж. После чего происходит монтаж листов при использовании шурупов, которые имеют оцинкованное покрытие, защищающее металл от влаги.

Шаг стропил и выбор угла ската крыши

Дистанция между стропилами зависит от того, задумана система холодной или теплой. В первом случае значение параметра делают эквивалентным ширине утепления. Во втором расстояние иногда достигает 0,9 м или больше, а при вычислениях учитываются максимальные встречающиеся в местности нагрузочные усилия.

На значение угла влияют климатические особенности. При слабовыраженном наклоне на поверхности накапливаются снежные массы, но системе не придется переносить значительные ветровые нагрузки. Большое значение дает обратный эффект

Берутся во внимание и характеристики покрытия, его устойчивость к действию осадков и ветра. На кровельной продукции иногда указывают, для какого угла наклона ее оптимально использовать

Значения для двух категорий скатов могут различаться между собой. Крутизна конструкции способствует уменьшению чердачного пространства, так что не стоит делать сильный наклон, если под крышей планируется обустроить жилое помещение.

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат – это нижняя опора для стропил.
• Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
• Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
• Шпренгель – еще одни дополнительный элемент стропильной опоры.
• Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Конструкция четырехскатной крыши и установка стропильной системы

Коньковая планка для металлочерепицы

Коньковая планка при обустройстве кровли играет довольно большое значение

Осуществляя монтаж коньковой планки металлочерепицы, стоит брать во внимание то, что подобные элементы обеспечивают надежный уровень защиты подкровельного пространства от проникновения природных осадков

На сегодняшний день существуют следующие популярные модели планок:

• карнизная – установка осуществляется на нижнем скате кровли, такая модель способствует оттоку дождевой воды;
• торцевая – довольно важный элемент, который обеспечивает защиту боковых скатов от проникновения влаги и сильных порывов ветра;
• нижняя ендова – необходимый вид планки, если планируется обустройство сложной кровли из металлочерепицы, в данном случае происходит закрытие внутренних углов;
• конек – элемент, используемый для защиты верхнего стыка крыши от проникновения природных осадков.

Все элементы имеют большое значение в обустройстве кровли, поэтому пренебрегать ими не рекомендуется.

Совет! При необходимости можно использовать аэроконек для металлочерепицы.

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных

Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

• Общий вес планируемого кровельного материала.
• Дополнительный вес гидроизоляции и утеплителей.
• Ветровая и снеговая нагрузка в вашем регионе.
• Местные особенности климата (узнайте у соседей).
• Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
• Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т.п.). Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда

Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично

Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Вальмовая крыша что это такое, отличия, плюсы и минусы

К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.

Преимущества таких конструкций проявляются в:

Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.

К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

Установка и крепёж

Коньковый брус перед монтажом обрабатывается пропитками, защищают от отрицательного влияния внешней среды с помощью гидроизоляции стыков, монтажа вентзазоров.

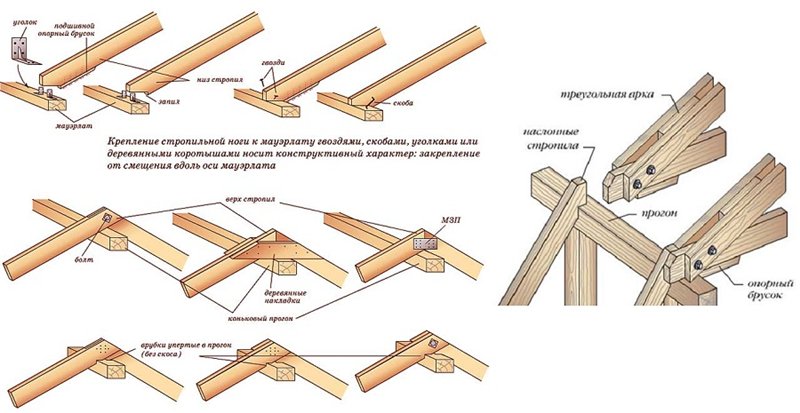

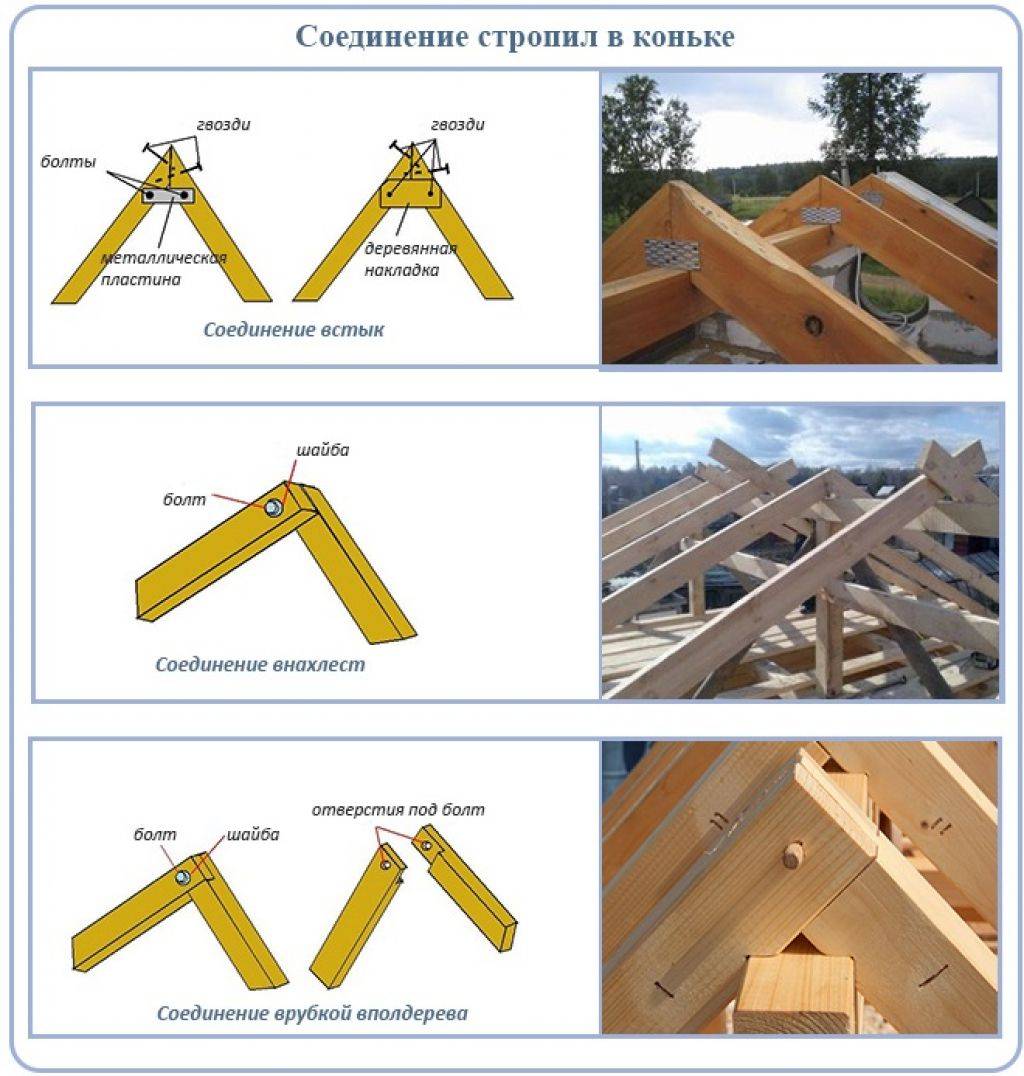

Существует несколько способов соединения стропил на коньке:

• Встык. Конец стропилины срезают под нужный угол так, чтобы её торец плотно прилегал к коньковой балке. С наружной стороны прогон прибивают к стропилу гвоздями. Стропильные ноги с обеих сторон устанавливают в разбежку. В некоторых случаях вместо гвоздей применяют саморезы или шпильки.
• Опирание сверху. Стропильные ноги вверху соединяют торцами или внахлёст, опирая на коньковый прогон. Соединения выполняют с помощью болтов, шпилек, деревянных накладок (прибоин), а также металлических зубчатых пластин.

  Наряду с этим, стропила опирают на прогон запилами крепят к коньку, соединяя между собой гвоздями, саморезами и шпильками. На рисунке изображены эти способы крепления стропил к коньку.

• Примыкание с металлическими уголками. Соединения выполняют встык, с той лишь разницей, что вместо гвоздей стропильные ноги крепят к прогону металлическим перфорированными уголками с помощью саморезов. В этом случае стропильные балки располагаются точно напротив друг друга.

Для упрощения установки деталей внешней защиты конька, вверху скатных поверхностей укладывается более широкая (или сплошная) обрешетка.

Основные особенности установки заключаются в том, что для начала нужно монтировать крайние детали коньковой отделки и натянуть между ними веревку. По этому ориентиру устанавливаются оставшиеся коньковые детали.

Нужно следить за качеством закрытия стыков, чтобы в них не попадали атмосферные осадки, и не задувал ветер.

• Для асбестоцементного шифера подойдут одноименные защитные наружные элементы. Размещаются по 2-м сторонам прогона с нахлестом на верхние части боковых плоскостей скатов и крепятся шиферными гвоздями.
• Стальные планки продаются готовые или вырезаются своими руками из листовой оцинковки. Крепятся саморезами с неопреновыми или резиновыми уплотнителями.
• Для черепицы требуется использование специальных коньковых керамических элементов. Для гибких черепиц или рулонных материалов конек делается из кровельного материала. О строительстве вальмовой крыши из металлочерепицы, читайте здесь.

Для герметизации стыков можно использовать различные составы:

• герметик для наружных работ;
• монтажная пена;
• раствор портландцемента (для шифера);
• средства от изготовителей кровельного материала.

Что такое коньковый брус?

Коньковый брус – это элемент стропильной системы, который объединяет все 4 ската кровли в одну конструкцию. Коньковый прогон выстраивает узлы опирания накосных стропильных ног и рядовых стропил в единую прямую линию.

Конек изготавливают из цельного или клееного бруса. Последний обладает большой прочностью, и его применяют в домах с пролётом между стен от 12 метров и более.

При пролёте перекрытия дома 6 метров в качестве конька могут быть использованы сдвоенные доски сечением 150 х 20 мм или брус 50 х 50 мм. При пролёте 12 м и более коньковый прогон делают из бруса сечением 100 х 100 мм или 100 х 150 мм.

Что такое вальма – Конструкция вальмовой крыши

Конструкция вальмовой крыши, представляет из себя, четырехскатную стропильную систему, в вершине которой, находится конек или просто точка соединения скатов. Такой тип конструкции, подходит для капитальных строений, имеющих большую, в виде квадрата или объемного прямоугольника, площадь. Главное условие, чтобы не было фронтонов и стены по всему периметру, были одинаковой высоты. Оптимальным значением угла наклона, имеет значение от 20° до 45°.

Основными частями конструкции, являются:

• 4 ската – образующую, прямоугольную или квадратную форму кровли;
• конек – самая верхняя часть крыши;
• карниз – нижняя часть кровельного сооружения.

Конструкция вальмовой крыши

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши, предполагает наличие следующих, конструктивных элементов кровельного сооружения здания:

Элементы вальмовой кровли

1. Стропильные ноги – основные несущие стропила, которые имеются только у прямоугольных вальм. Это наклонные балки, опирающиеся одной стороной на мауэрлат, а другой на коньковый ригель.
2. Нарожники – стропильные ноги, опирающиеся, обеими сторонами, на накосные ноги. В качестве нижней опоры, не редко, выступает мауэрлат. Эти конструктивные элементы, являются основными частями квадратной вальмовой кровли. При прямоугольной форме строения, как правило, используются совместно с обычными стропилами. Шаг и сечение, совпадают.
3. Накосные ноги – это диагональные стропила, образующие торцовые скаты, которые, в нижней точке, опираются на угол стен строения. Обычно, имеют большее сечение, чем рядовые стропильные ноги. На эти стропила, опирают нарожники.
4. Коньковый ригель – горизонтальная балка, находящаяся в центральной части сооружения. Как правило, отсутствует при квадратной форме строения. Он является, основной верхней опорой для наклонных балок.
5. Мауэрлат – балка, монтируемая по обрезу стены, с внутренней стороны. Она обеспечивает нижнюю опору для стропил. Помимо, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом здание, мауэрлатом является верхний венец стеновой конструкции.
6. Подкосы – это наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры, дают возможность, уменьшить сечение несущих элементов. Стропильная система вальмовой крыши, предполагает монтаж подкосов под углом 60° или 45°, относительно горизонтальной плоскости.
7. Стойки – это вертикальные, промежуточные опоры.
8. Шпренгели – горизонтальные балки, обеспечивающие опору под стойку, установленную для подпирания накосной ноги. Они диагонально укладываются в угол здания. Такое сооружение, позволяет переместить нагрузку на перпендикулярные стены. Как правило, такая конструкция используется, когда нет возможности установить стойку на перекрытие. К примеру, посередине железобетонной плиты, монтировать опорную стойку нельзя. Поскольку, плита выдерживает только определенную нагрузку, главной составляющей которой, является масса мебели, оборудования и людей.
9. Схватка – горизонтальный элемент, стягивающий стропила, тем самым, не давая им разъезжаться. Может располагаться на уровне мауэрлата и выше.
10. Обрешетка – доски или бруски небольшого сечения, укладываемые поверх, перпендикулярно стропилам. Является основанием для кровельного стройматериала. Вальмовая крыша своими руками, не редко, возводится с установкой разреженной обрешетки. То-беж, через одну доску. Но не везде подобное допустимо. В ответственных местах (ендовы, карнизы), обрешетка должна выполняться только сплошной.
11. Контробрешетка – это бруски или доски небольшого сечения. В конструкции кровли, не всегда используются. Монтируются поверх стропильных ног, параллельно им, под обрешетку. Используется, как правило, для приподнятия основной обрешетки, над утеплителем между стропилами. Тем самым, обеспечивает необходимый вентиляционный зазор.
12. Кобылки – доски, прикрепленные к нижней стороне стропил, которые обеспечивают необходимый вылет карниза.

Коньковый ригель вальмовой крыши
Обрешетка и контробрешетка вальмовой крыши
Узлы накосных (диагональных) стропил вальмовых крыш

Какие элементы отсутствуют в конструкции простой крыши

Некоторые из, представленных выше, элементов, как правило, отсутствуют в конструкции простой крыши, но являются обязательными для вальмы:

• Нарожники;
• накосные ноги;
• мауэрлат;
• обрешетка.

Сортировка пиломатериала

Рассортируйте в три штабеля все имеющиеся на стройплощадке доски. Пометьте стрелками горб доски. В первый штабель сложите относительно ровные доски. Они пойдут для устройства каркасов и обрамлений. Во второй штабель сложите умеренно горбатые доски. Эти доски используйте для устройства балок и стропил, работающих под нагрузкой, направленной перпендикулярно их продольной оси. Направляйте горб этих досок навстречу нагрузке (в верх), тогда со временем эти доски выпрямятся и получат меньший прогиб, чем если бы они были изначально ровными. В третий штабель сложите кривые доски. Из них можно сделать связи и распорки, а при поперечной распиловке они сгодятся для изготовления мелких строительных деталей.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

ВЫВОДЫ:

Конек – это горизонтальное ребро в самой верхней точке крыши, образуемое стыком кровельных скатов.
Монтаж конька – последний и один из важнейших этапов кровельных работ.
При монтаже внимание надо уделять произведению точных расчетов высоты данной детали и устройству хорошей вентиляции кровельного пирога и помещения чердака.
Конек выполняется из материалов, использованных в качестве кровельного покрытия.
Различают несколько видов коньков: они используются для разных кровель.
Для свободного доступа воздуха кровельное покрытие не должно плотно соединяться в коньке.
После выбора материала для кровли надо приобрести конек, комплектующие детали и крепеж.
Предварительно следует подготовить инструменты и оборудование для работы.
Обязательно нужно определить высоту конька.
Способ устройства конька определяется типом кровельного покрытия.
К устройству конька переходят после монтажа кровельного покрытия.
В процессе крепления конька необходимо соблюдать последовательность действий.
Конкретное место укрепления подконьковой доски и способы крепления зависят от угла уклона кровли.
