Конструкция каркасного дома + узлы

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Тонкости установки лаг

Нижняя обвязка каркасного дома также служит в качестве основы для лаг чернового пола. В качестве лаг, как правило, используются доски формата 50х200 или 250 мм. Они монтируются ребром между брусками обвязки на определенном расстоянии друг от друга. Предполагается, что наличие этого элемента делает монтаж лаг на много проще. Они надежнее держатся, а срок службы такого пола увеличивается. Монтаж лаг может осуществляться несколькими способами:

С опорой на брусок. В нижней части обвязки монтируется брусок, на который опираются края лаг. Хоть брусок и выступает опорой, крепить лаги нужно непосредственно к бруску обвязки.

С использованием металлических уголков и пластин. В таком случае вся нагрузка идет на сами металлические соединения. Опора для лаг не подразумевается, зато их края соединяются с бруском обвязки с помощью соединительных элементов.

Установка на обвязку и использование ее в качестве опоры. Этот метод лучше всего подходит, если стены будут собираться по технологии платформы (стены монтируются в горизонтальном положении, а затем их устанавливают на основу). Лаги монтируются поверх обвязки, что гарантирует их надежную фиксацию. После этого поверх лаг монтируется дополнительная связка, которая будет служить основой для стен будущего дома.

Наиболее распространен в строительной практике третий способ монтажа лаг, а первые два используются только в комбинированном варианте (используется и брусок-основа, и металлические соединения). Именно так получается добиться максимальной прочности конструкции. Кроме того, такая методика позволяет проследить уровень уложенного чернового пола, и гарантирует простоту монтажа.

Расстояние между лагами рассчитывается индивидуально для каждой комнаты. Длина шага зависит от предполагаемой нагрузки на пол данной комнаты и от размера комнат: чем больше пролет лаг (расстояние между стенами), тем меньше расстояние между лагами пола. Если для лаг используется обрезной брус, тогда расстояние между ними будет равняться:

80 см, если расстояние между стенами 2 м;
60 см, если расстояние между стенами 2,5 м;
40 см, если расстояние между стенами 3 м и больше.

Чтобы не тратить лишние материалы утеплителя и гидроизоляции, их параметры тоже стоит брать во внимание при расчете шага между лагами. Это расстояние должно равняться ширине утеплителя, минус 1-2 см, чтобы он плотно лежал между балками. Это избавит вас от лишней обрезки и подгонки материала

Это избавит вас от лишней обрезки и подгонки материала.

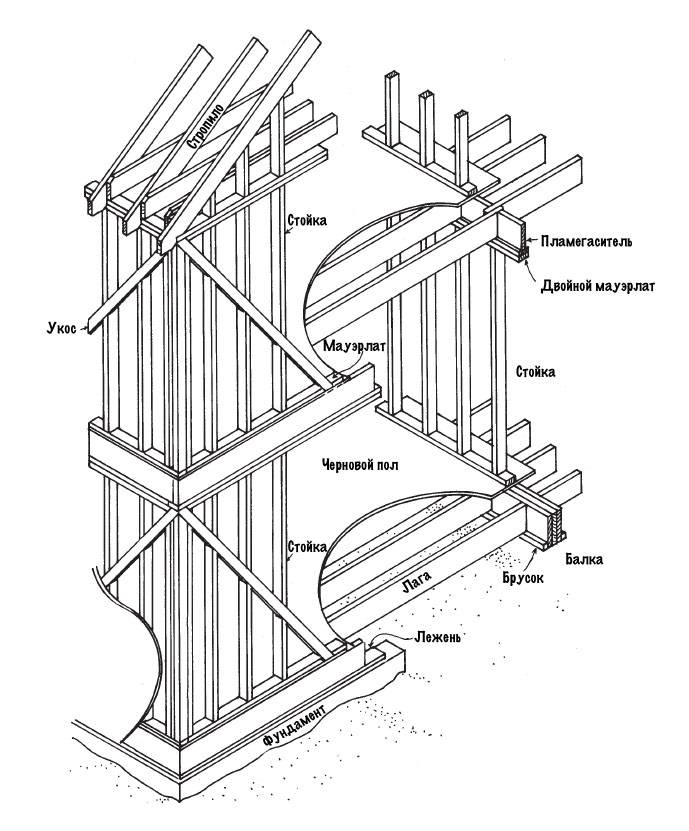

Устройство каркаса

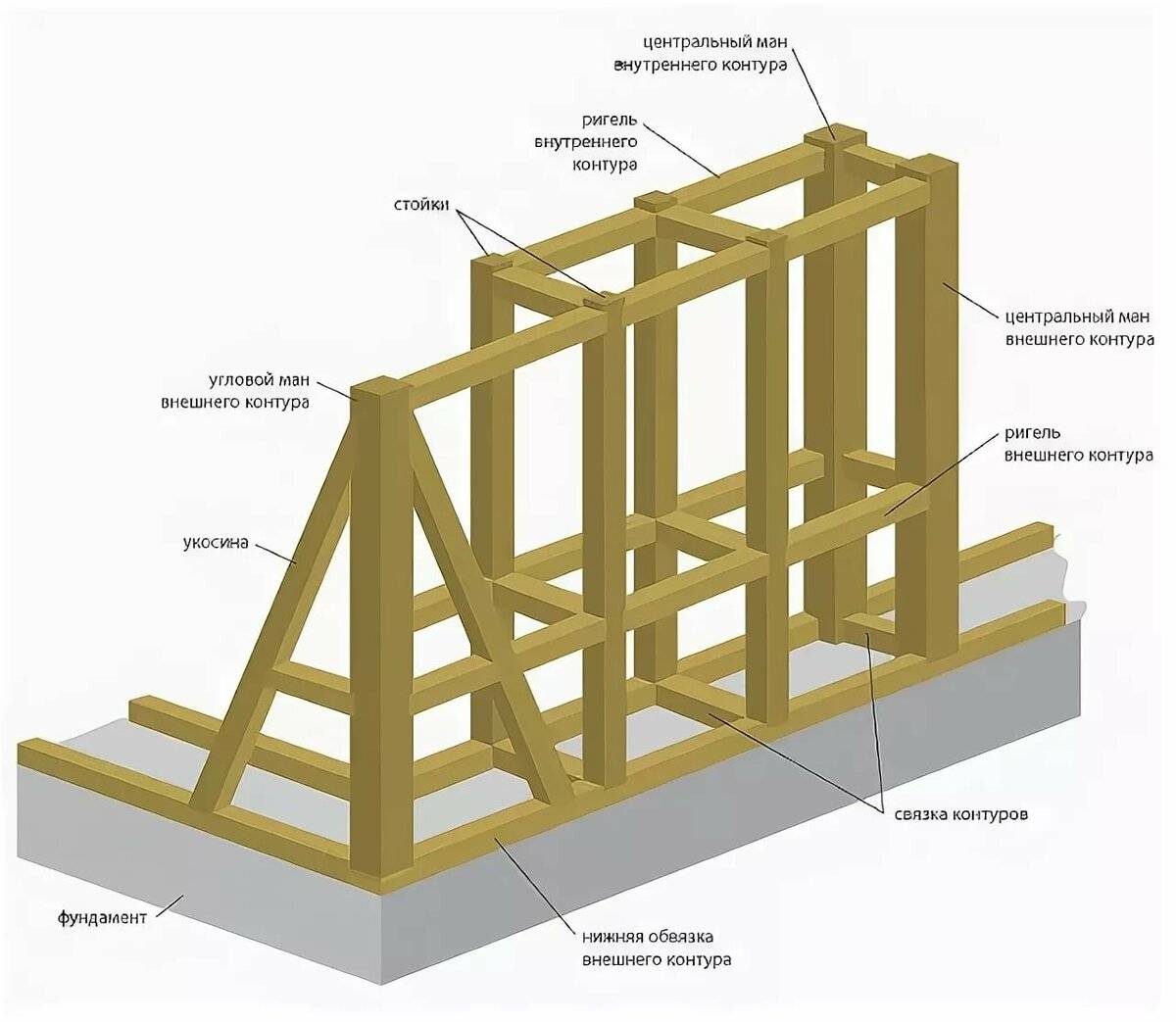

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома

Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу

Это дает возможность подправлять положение сторон по мере необходимости, что очень важно

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

04.04.2016 в 10:04

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
Его укрывают слоем гидроизоляции.
Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
Изнутри между стойками каркаса укладывают утеплитель.
Укрывают его пароизоляционным материалом.
Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология
предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология
позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание!
После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм

Гвоздевые узлы в каркасном доме

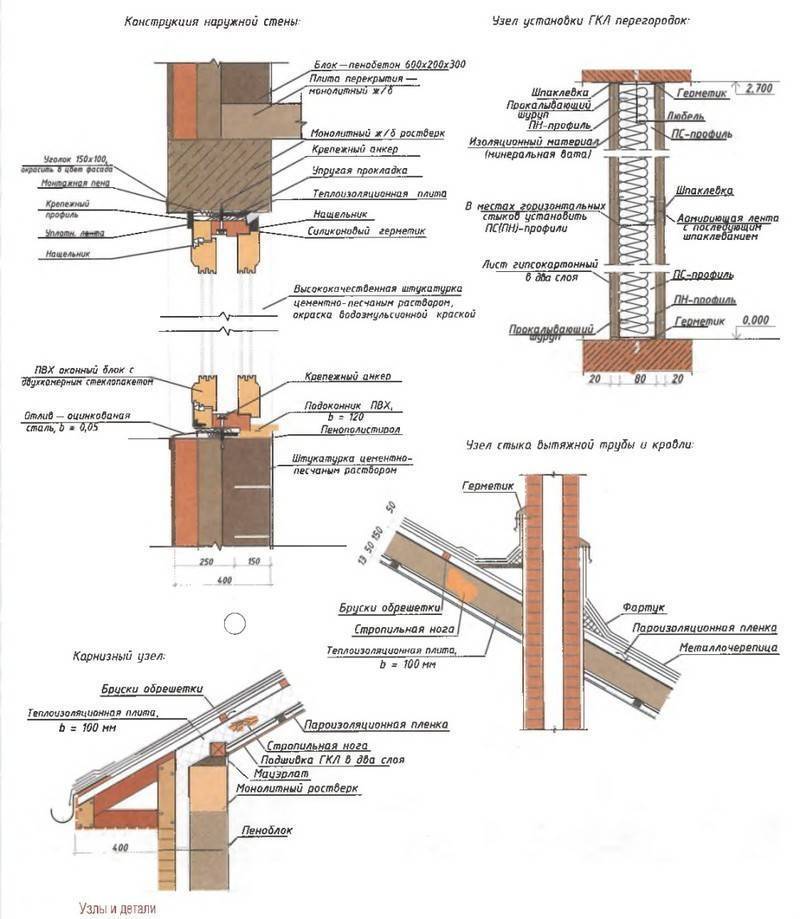

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях (если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Обшивка

Выполняется, как правило, из жестких листовых материалов или дерева — гипсокартонных или гипсоволокнистых листов, фанеры, ЦСП, доски. К обшивке впоследствии крепится облицовка или декоративная отделка.

Ограничений по огнестойкости обшивки для 1-2 этажных зданий в строительных правилах нет. Но нужно учитывать общие принципы монтажа горючих материалов в соответствии с пожарной безопасностью.

Если в качестве обшивки используются нежесткие материалы, на этапе возведения каркаса должны устанавливаться диагональные связи:

деревянные укосины, которые крепятся к 2-3 стойкам и врубаются торцами в нижнюю и верхнюю обвязку;
перфорированная стальная полоса;
короткие и длинные распорки.

Узлы соединения нижней обвязки

Нижняя обвязка каркасного дома представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.

Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

Соединение лежня с бетонным фундаментом.

Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.

Второй вариант монтажа анкеров – вбетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.

Особенности анкерного соединения

Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки.
Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.

Анкерное крепление нижней обвязки.

Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.

Узел нижней обвязки на столбчатом фундаменте

Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:

Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями.
Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка.
В балках просверливают углубления необходимой глубины. Их сверлят под имеющимися в оголовнике отверстиями.
Фиксируют балку болтами или шурупами.

Обвязка из строенной доски на свайном фундаменте.

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях(если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Основные узлы в каркасном доме

Краткий обзор основных узлов каркасного дома

Данный обзор содержит только основные элементы применяемые в каркасной технологии. На каждый дом делается отдельный проект КД и это является обязательным условием для строительства надежного дома. Иллюстрации приведенные далее отражают суть каркасного домостроения, но это далеко не все узлы и решения применяемые при строительстве, многие элементы не показаны для более простого восприятия.

1. Монтаж подкладочной доски на фундамент. Выполняется с применением гидроизоляции. Это основа к которой будет крепиться перекрытие. Подкладочная доска надежно крепится к фундаменту специальными анкерами.

2. По периметру подкладочной доски монтируется обвязка перекрытия.

3. Обязательный элемент в конструкции, это перекрывание обвязки и подкладочной доски. Данный узел дополнительно связывает элементы для большей надежности и улучшения теплоизоляции.

4. Далее монтируются балки перекрытия. Балки выполняются из сухой строганой доски 195*45 мм, с шагом не более 400 мм. Пол Вашего дома будет теплым и надежным, без зыбкости и скрипа. 5. Дополнительные бриджинги (деревянные перемычки) для жесткости перекрытия. 6. Шаг балок перекрытия не более 400 мм. Толщина утепления 200-250 мм, в зависимости от проекта.

7. На балки монтируется верхняя обвязка перекрытия. К ней будут крепиться стены будущего дома.

8. На перекрытие монтируются каркасные стены (далее в тексте статьи стены будут показаны отдельно с указанием обязательных элементов и узлов).

9. Стены надежно фиксируются на верхней обвязке перекрытия и между собой (через специальную угловую стойку)

10. На стены монтируется верхняя обвязка стен. Это специальные элементы, которые дополнительно распределяют нагрузку от вышестоящих стен или стропильных ферм.

11. Верхняя и нижняя обвязки дополнительно перекрывают стык углов смежных стен, это делает конструкцию более жесткой и надежной. 12. На верхнюю обвязку стен монтируется перекрытие этажа. Схема монтажа и элементы соответствуют монтажу цокольного перекрытия. 13. Ни первое, ни второе перекрытие не утепляются до того, как дом не будет под крышей и не будет смонтирован фасад, стены тоже утепляются уже после того, как дом полностью защищен от атмосферных осадков, это гарантирует, что в утеплитель не попадет влага на этапе монтажа.

14. Далее на перекрытие монтируются стены второго этажа.

15. Для жесткости стены, в обвязку и в стойки врезаются диагональные связи (укосины). Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска, под верхней обвязкой). Данный элемент равномерно передает нагрузку на все стойки каркасной стены 16. Диагональная связь (укосина). Монтируется под углом от 40 до 55 градусов. 17. Финский ригель. 18. Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска) Данный элемент равномерно передает нагрузку на все стойки каркасной стены. 19. В данном случае финский ригель позволяет не делать двойные стойки под оконные проемы (если они шириной менее 1400 мм). Отсутствие парных стоек позволяет уменьшить теплопотери стены. 20. Утепление конструкций производится только когда дом защищен от атмосферной влаги. На данных изображениях показаны узлы утепления Перекрытия и угловых стен (теплый угол) 21. Утеплитель монтируется с перехлестом, для того чтобы исключить теплопотери через стыки. С нижней стороны цокольного перекрытия монтируется ветрозащитная мембрана с верхней стороны пароизоляция. 22. Правильно уложенный утеплитель плотно примыкает к конструкциям каркаса и исключает продувание и промерзание перекрытия. Утеплитель находится и непосредственно под обвязкой стены, соответственно теплопотери в этом месте будут исключены. 23. Как было показано в п. 22 утеплитель в перекрытии обязательно должен быть непосредственно под стеной. 24. Утепление стен в углах монтируется между стойками с небольшим распором (утеплитель шириной 600мм, расстояние между стойками 585мм. Это исключает проседание утеплителя и обеспечивает надежное примыкание утеплителя к стойкам каркаса. 25. Конструкция теплого угла в разрезе.

Пол каркасного дома

Пол каркасного дома состоит из лаг, перемычек и плит черного пола.

Как приколотить обвязку лаг второго этажа к двойной обвязке стены (справедливо и для первого этажа):

Крепление лаг второго этажа (справедливо и для первого этажа):

Бой гвоздей в лаги перекрытия через обвязку лаг (справедливо и для первого этажа, где вместо обвязке — лежень или обвязка свай):

Гвоздевое соединение лаг перекрытия на центральной несущей стене каркасника:

Сколько гвоздей нужно бить в перемычку лаг над центральной опорой:

Разметка плит черного пола

Черный пол и его крепление к лагам пола (справедливо и для обшивки стен плитным материалом):
