Внутрипольные конвекторы отопления – разновидности, особенности, монтаж

Производители

К выбору электрических внутрипольных конвекторов следует подходить со всей ответственностью. Предварительно ознакомьтесь с производителями, почитайте отзывы и с учетом всех характеристик, подберите себе наиболее оптимальный вариант. Рассмотрим наиболее популярных производителей.

Бриз. Конвекторы этой фирмы выпускаются в России на Кимрском заводе. Ассортимент продукции включает в себя обогреватели разных размеров и мощности.

EVA. Страна-производитель — Россия. Отопительные приборы выпускаются с 2002 года, пользуются широкой популярностью у покупателей. Фирма производит конвекторы как с естественной, так и с принудительной вентиляцией воздуха.

Техно. Эта компания появилась на рынке отопительного оборудования не так давно, но успела завоевать доверие пользователей, благодаря хорошему соотношению цены и качества.

Minib. Конвекторы этой фирмы производятся в Чехии и считаются одними из наиболее качественных и надежных не только в России, но и в Европе.

Как уже отмечалось, одним из главных критериев при выборе внутрипольного электрического конвектора является его мощность. В таблице наглядно представлены показатели мощности и цена различных производителей.

Производитель	Мощность, Вт	Средняя цена, руб.
Бриз (Россия)	445	18 700
EVA (Россия)	455	16 000
Itermic (Россия)	430	15 800
Техно (Россия)	314	12 500
Minib (Чехия)	410	24 700
Varmann (Россия)	400	17 000

Таким образом, внутрипольные электрические конвекторы позволят смонтировать незаметную и эффективную систему отопления. Особенно это актуально при наличии окон в пол.

Преимущества и недостатки системы

Конвекторы отопления разного типа, которые устанавливаются в пол, обладают следующими преимуществами:

• отопительные приборы можно устанавливать в любом помещении, поскольку они не изменяют внешнего вида комнаты. Данный тип устройств подойдет под любой стиль интерьера и не будет бросаться в глаза;

• конвекторы данного типа – идеальное решение для помещений с витражными окнами, где другой тип отопительных приборов будет смотреться неуместно;
• данные агрегаты обладают высокой продуктивностью и экономностью;
• стоимость данной системы не превышает средней цены на рынке приборов для отопления дома.

К недостаткам этих устройств можно отнести трудности монтажа. При их установке нужно производить заливку стяжки, монтаж теплоизоляционной подложки и фальшпола. Также при длительной эксплуатации внутри системы накапливается пыль, которая снижает ее эффективность работы. Поэтому данный агрегат нужно периодически разбирать и чистить.

Монтаж внутрипольного конвектора

Область применения

Внутрипольные конвекторы (правильно подобранные, разумеется) — идеальное решение для частного дома или квартиры (офиса, ресторана и т. д.) с панорамными окнами.

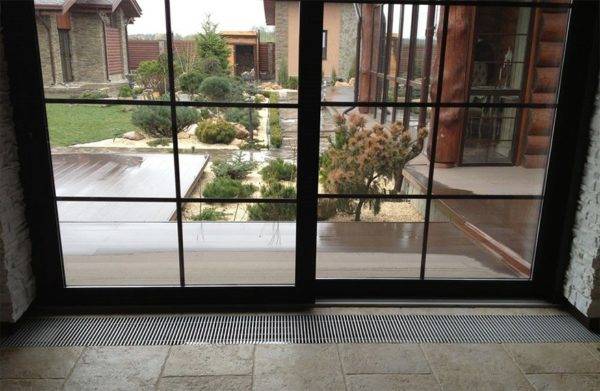

Фото 2. Внутрипольные конвекторы отопления, расположенные в частном доме возле панорамных окон.

Такая система станет отличной альтернативой навесным радиаторам там, где их установка невозможна.

А также приборы создадут оптимальный микроклимат в бассейнах, парниках, зимних садах. Эффективны в помещениях с высокой влажностью и способны работать не только на обогрев, но и на охлаждение. При помощи умной электронной оснастки устанавливается в ограниченном пространстве тот температурный режим, который необходим.

Но и здесь есть свои нюансы. Встроенные конвекторы нельзя использовать там, где вода может попадать внутрь отопительного прибора. Помогут в такой ситуации специальные устройства, выводящие из системы воду и конденсат.

Внимание! В целом есть только одно строгое ограничение: нельзя применять встроенные конвекторы в помещениях с агрессивной средой. Например, в бассейнах с морской водой

Монтаж конвекторов встраиваемых в пол

Бывают ситуации, когда классические батареи отопления поставить нет возможности, например, в случае наличия в помещении так называемых французских оконных конструкций, нижний край которых находится практически у самого пола. В этом случае выходом из ситуации могут стать внутрипольные отопительнные конвекторы для частного дома или квартиры, обогреватели, которые устанавливаются в созданной для них нише в полу. Также эти отопительные устройства часто устанавливают в квартирах и некоторых частных домах перед дверью, ведущей на балкон или лоджию. В этом случае такой обогреватель призван компенсировать теплопотери, происходящие через балконный проем.

В этой статье вкратце рассмотрим устройство, принцип работы встраиваемого в пол обогревателя, а также способ его монтажа.

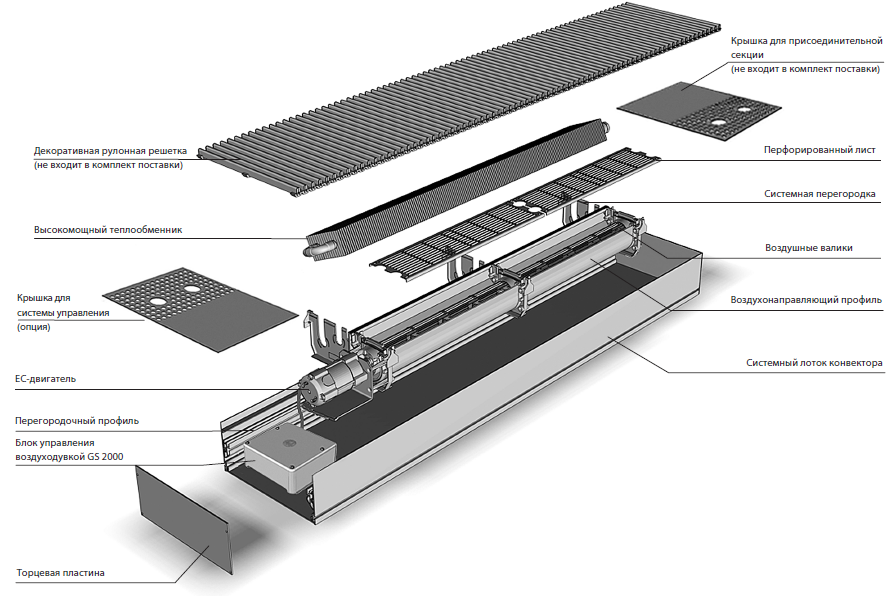

Внутрипольный конвектор, устройство

Данный отопительный прибор представляет собой теплообменник, который передает энергию проходящего через него теплоносителя окружающему воздушному пространству посредством конвекции. Внутрипольный обогреватель подключается к системе отопления, функционирующей в доме.

Устроен этот прибор следующим образом. Сам теплообменник представлен медной трубой изготовленной в виде змеевика. Трубка из меди оснащена дополнительно многочисленными алюминиевыми ребрами, значительно увеличивающими площадь теплоотдачи. Как алюминий, так и медь, имеют очень высокую теплопроводность, поэтому тепловой поток от конвектора достаточно мощный. Медный змеевик имеет на входе, а также на выходе специальные устройства для подсоединения к тепловым коммуникациям. Некоторые обогреватели дополнительно оборудованы вентиляторами, которые нагнетают нагретый воздух в помещение.

Размещен конвекционный обогреватель в специальном лотке, сделанном из защищенного от коррозии металла, внутренняя поверхность которого покрыта напылением, отражающем тепло. Сам короб вмонтирован в пол заподлицо и закрыт решетчатой крышкой из дерева, стали или алюминия.

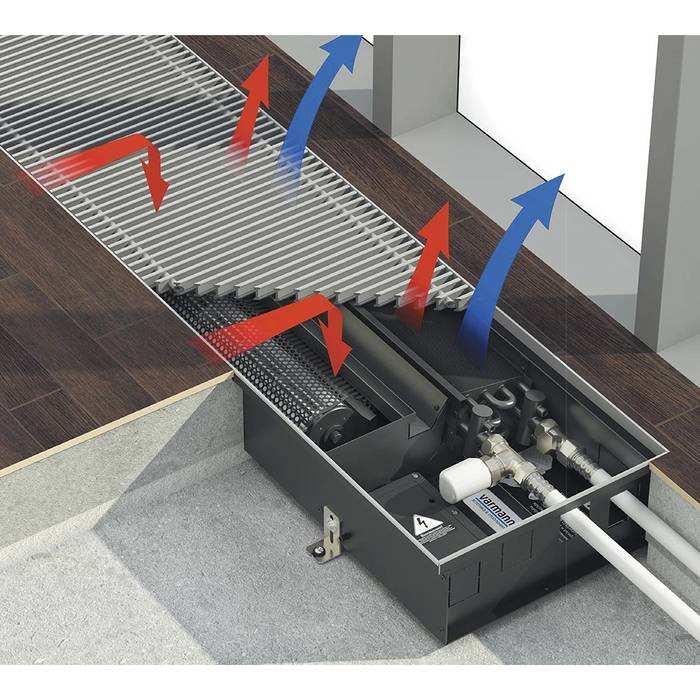

Как работает встраиваемый в пол конвектор

Как понятно из названия отопительного прибора, основной механизм передачи тепловой энергии здесь именно конвекция. Нагретый воздух устремляется вверх, освобождая место для холодного, находящегося у поверхности пола. Таким образом, холодный воздух постоянно засасывается во вмонтированный в пол короб, где нагревается от конвектора. Так происходит своеобразный кругооборот.

Если обогреватель снабжен встроенным вентилятором, его работа способствует ускорению теплообмена между конвектором и воздухом в помещении.

Как устанавливается внутрипольный конвектор, инструкция

1. Монтаж нагревательного устройства происходит одновременно с обустройством основания пола. Если глубина короба батареи для отопления меньше, чем расстояние от первичной стяжки до уровня предполагаемого финишного покрытия пола, его устанавливают на черновое основание. В том случае, когда короб глубже, в черновой стяжке или в плите перекрытия (если это на этажах) придется делать соответствующее углубление.
2. Лоток крепится к черновому бетонному основанию с помощью угловых регулирующихся кронштейнов. Уголки фиксируются к бетону дюбелями. Короб привинчивается к кронштейнам с помощью винтов, благодаря которым можно установить его необходимое положение, смещая вверх и вниз с каждой стороны. Установка лотка в горизонтальной плоскости производится так, чтобы его верх вместе с решеткой был на уровне с напольным покрытием.
3. Монтаж конвектора продолжается подключением его к трубам системы отопления. Для этого используются фитинговые элементы соответствующего сечения. К прямоидущей трубе с помощью тройникового соединения подсоединяется устройство, регулирующее давление – сервопривод. Трубы, соединяющие конвектор с магистральными коммуникациями системы отопления укладывают в толще чистовой стяжки, перед этим обмотав теплоизоляционным материалом. Это нужно, чтобы горячие трубы не привели к растрескиванию верхнего слоя бетона.
4. Теперь производится установка утеплителя поверх первичной стяжки и заливается чистовое бетонное основание пола, после окончательного высыхания которого, настилается финишное покрытие. Осталось установить конвекторную решетку.

Внутрипольные конвекторы являются достаточно эффективными обогревающими устройствами. Некоторые неудобства возникают в процессе эксплуатации связанные с расположением прибора. В коробе и на поверхности алюминиевых ребер скапливается мусор и пыль, которые следует время от времени удалять.

Разница между напольной и внутрипольной установкой

Тип установки конвектора зависит от конструкции прибора — напольное исполнение предполагает, что устройство будет расположено выше уровня пола. Монтаж в пол осложняется необходимостью подготовить углубление, в которое помещается прибор. Прокладка труб производится в зависимости от того, на каком уровне расположены входные соединения конвекторов.

Монтаж конвектора напольного типа

Для монтажа устройства напольного типа следует подготовить поверхности — конвектор должен быть установлен прочно, надежно, чтобы исключить его смещение относительно труб подачи теплоносителя. В моделях КЗТО Элегант предусмотрены специальные подставки с креплением к полу. Приборы должны быть выведены в одну горизонтальную плоскость, расстояние от стены — примерно 5 см.

Монтаж конвектора внутрипольного типа

Установка конвектора в пол производится в заранее подготовленные углубления, размеры которых зависят от выбранной модели. Например, прибор КЗТО модели Бриз В (с принудительной конвекцией) устанавливается в углубление не менее 125 мм по высоте корпуса и 265 мм по ширине с учетом небольшого монтажного зазора. На корпусе имеется место для монтажа защитно-декоративной решетки. Внутрипольные устройства располагаются вдоль стен на расстоянии от 5 см, вдоль остекленных поверхностей рекомендуется выдерживать расстояние от 10 до 25 см, чтобы создать пространство для тока воздуха вверх и эффективного перемешивания масс.

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

• ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
• отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
• дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
• оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
• жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
• на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.

2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.

3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.

4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.

5. Выполнить монтаж чистового напольного покрытия.

6. Подключить подводку теплового носителя и электрического кабеля.

7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.

8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

Стандартная схема монтажа внутрипольного электрического конвектора:

• 1 — приборы со свойством конвекции;
• 2 — электрическая проводка;
• 3 — подача питания на 220 В;
• 4 — модуль;
• 5 — термостат.

Прибор подключается к подаче питания с помощью электрической проводки

Основные этапы установки электрических моделей:

1. Вмонитровать конвектор в нишу чернового пола.
2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
3. Выравнять устройство по уровню посредством технологических болтов.
4. Подсоединить к установленному конвектору электрические кабели.
5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

• бетонирование;
• теплоизоляция;
• пол бесшовный;
• накладка-фиксатор;
• юстировка по показателям высоты;
• звукоизоляция;
• стяжка;
• финишное напольное покрытие;
• подводка;
• фальшполы;
• уплотнители.

Обязательный этап в монтуже электрического конвектора — укладка теплоизоляции

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Почему конвекторы

Энергосбережение и экономия средств в период отопительного сезона поставлены во главу угла задач каждого из домовладельцев. Сейчас не стыдно экономить, а модно и правильно, а еще актуально пользоваться опытом европейских стран, где коммунальные платежи в разы превышают наши, и где в связи с дороговизной научились находить альтернативные источники тепла.

В число таких альтернатив входят и конвекторы отопления электрические, отзывы о которых у наших сограждан положительные в большинстве случаев.

Первым и главным преимуществом конвектора люди называют значительное уменьшение расходов за отопление: 30-40 процентов – это, согласитесь, существенный показатель.

Далее: простота установки и удобство при эксплуатации.

Еще: вписываемость в современный или классический интерьер.

Конвекторное отопление широко используют в загородных домах, в случае если помещение было задумано, как летнее, или нет возможности установить стационарную систему. Компактные обогреватели отлично выполняют роль как дополнительного, так и основного источника тепла, поскольку в активном режиме способны непрерывно создавать поток нагретого воздуха, который обеспечит комнату комфортным теплом. А чтобы сэкономить электроэнергию и не «гонять» конвектор попусту, существует таймер, который на время отключается, когда воздух достигает определенной температуры.

Еще преимущества конвекторных обогревателей – локальность действия и мобильность. Перемещать источник тепла в комнату, которая считается самой холодной, или «возить» его следом за собой – это ли не мечта каждого теплолюбивого человека? Так вот: она легко осуществима, если у вас в доме есть конвектор на колесиках.

Обзор отзывов

Одним из эффективных способов определения наиболее популярных, надежных и производительных образцов отопительной техники является анализ отзывов реальных владельцев устройств и опытных специалистов. Именно подобный подход предоставляет реальную возможность выявить наиболее значимые преимущества и недостатки как конкретных моделей, так и систем в целом. Стоит заметить, что на сегодня в сети можно найти не только позитивные, но и отрицательные отзывы о внутрипольных конвекторах.

В частности, пользователи акцентируют внимание на следующих негативных моментах:

• эффективность встраиваемых конвекторов сомнительна из-за низкой теплоотдачи, некоторые утверждают, что установка подобных устройств является практически бесполезной;
• нередко можно встретить отзывы, в которых подобные конструкции называют настоящими пылесборниками (вся пыль при этом в процессе конвекции, особенно принудительной, поднимается наружу);
• можно наткнуться на посты, в которых использование рассматриваемых систем отопления характеризуют как хлопотное и дорогостоящее решение, при этом акцент делается на том, что установка внутрипольных отопителей целесообразна только при наличии больших площадей остекления, в других случаях речь идет о бессмысленных переплатах;
• еще одним важным моментом для многих является стоимость конвекторов, чаще всего сравнивают затраты на монтаж и обслуживание встраиваемых устройств и теплого пола.

Невзирая на все перечисленное, можно без особого труда найти и множество положительных отзывов

Сторонники данной технологии обращают внимание на функциональность, производительность и эстетичность. Стоит отметить, что подобные системы достаточно давно и успешно эксплуатируются в Соединенных Штатах и Канаде

Естественно, одним из ключевых факторов будет правильный выбор производителя и конкретной модели

Естественно, одним из ключевых факторов будет правильный выбор производителя и конкретной модели.

Об устройстве и монтаже внутрипольных конвекторов смотрите в следующем видео.

Где используются внтурипольные конвекторы?

Область применения этого типа отопительных приборов отопления весьма обширная – офисы, торгово-развлекательные центры, ресторанные комплексы и, конечно же, жилые помещения частных домов и квартир. Во время установки конвектора нарушить общий дизайн комнаты мало вероятно, ведь существует огромное количество цветового разнообразия декоративных решёток для этого отопительного прибора, а значит, даже самый утончённый интерьер не пострадает.

За счёт того, что конвектор встроен в пол, пространство под витражом освобождается. По конструкции установленного отопительного прибора можно совершенно не бояться передвигаться и даже ставить лёгкую мебель.

Типы внутрипольных конвекторов

На современном рынке представлены радиаторы отопления встраиваемые в пол от многих производителей. Несомненно, все подпольные радиаторы отопления имеют индивидуальные характеристики, однако есть некоторые общие черты, по которым их можно классифицировать.

В частности, батареи отопления в полу могут делиться по принципу организации циркуляции воздуха. Она может быть:

• естественная – воздух произвольно поступает в конвектор, и так же произвольно поднимается вверх;
• принудительная – конвекторы отопления в полу оснащены специальным вентилятором, который в значительной степени ускоряет циркуляцию воздуха.

Достоинство данного типа – в более быстром прогреве помещения. Кроме того, работая, вентилятор, встроенный в канальные конвекторы отопления, служит для охлаждения нагревательного элемента – а это может значительно продлить срок его эксплуатации.

Внутрипольный водяной вентилятор с вентилятором

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

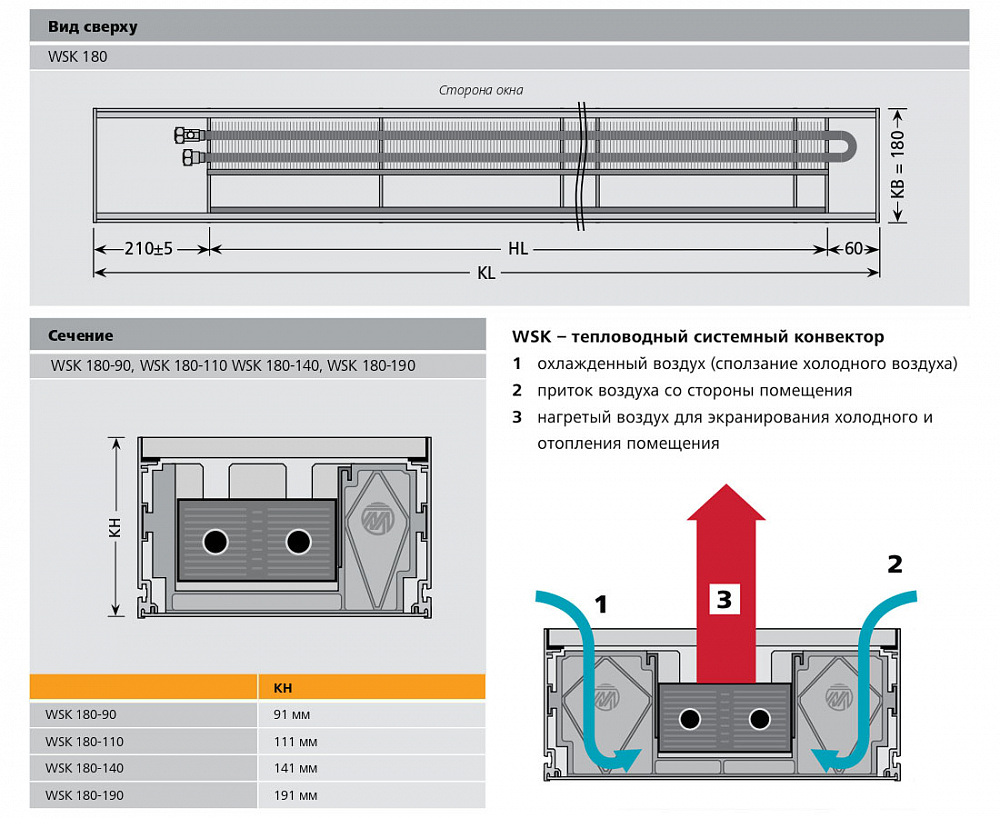

Схема установки конвекторов, указание габаритов ниши под оборудование

Ниша для внутрипольного конвектора

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна или двери

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Кран Маевского

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками

Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования

Установка

Первый этап монтажа внутрипольных конвекторов – это всегда подготовка специальной ниши для установки устройства. В случае встраиваемых в пол конвекторов это может быть как обычная бетонная стяжка, так и монтаж в фальшпол. Оба варианта монтажа таких конвекторов возможны только в случае, если в помещении ремонт еще не закончен, а полы еще не установлены.

При выборе ниши для отопительных агрегатов следует обратить внимание на следующие показатели

• Глубина отверстия. Глубина ниши должна быть примерно на 10-15 мм больше высоты самого устройства. Такую цифру чаще всего указывают производители в руководстве пользования отдельных моделей. Страховочные миллиметры позволят грамотно выровнять короб устройства, а также решетку с уровнем пола.
• Ширина и длина ниши. Здесь специалисты советуют добавлять к размерам устройства от 5 до 10 мм – так вы сможете грамотно укрепить корпус устройства и не испытаете затруднений при укладке коммуникаций.

• Расстояние от окна и стен. Специалисты рекомендуют оставлять от 5 до 15 см между установленным агрегатом и окном (или панорамными окнами). Если речь о расстоянии от устройства до стен, то здесь следует выдержать от 15 до 30 см во избежание образования плесени в углах и скопления тепла только на стенах.
• Шторы. Шторы или тюль являются незаменимым элементом в большинстве стилевых решений. Учитывайте, что они не должны препятствовать циркуляции воздуха, следовательно, не должны закрывать обогреватели от помещения. Идеальным вариантом для встроенных конвекторов будут небольшие и легкие шторы в стиле кантри или прованс, жалюзи или скручиваемые тканевые модели.
• Изоляция и теплопотери. Неграмотное размещение обогревательного устройства приводит к снижению эффективности обогрева и самого КПД устройства. При монтаже обязательно воспользуйтесь изоляционным материалом, иначе все образованное агрегатом тепло будет обогревать не комнату, а ближайшие 1-2 квадратных метра пола
• Устойчивость. Прибор монтируется до состояния полной устойчивости и стабильности. Для регулирования удобной высоты могут быть использованы специальные опоры или кронштейны. В качестве дополнительной стабилизации устройства в нише могут быть использованы различные фиксирующие рабочие растворы. Такая стабилизация положения агрегата необходима для будущей установки трубных коммуникаций, которые при малейшем смещении проводки могут привести к затоплению помещения и порче напольного покрытия.

При установке встроенного в пол конвектора, работающего на воде, возможны всего 2 способа подключения коммуникаций.

Гибкое. Такое подключение предполагает использование гибких коммуникаций или шлангов, подающих теплоноситель в теплообменник. Однозначный плюс такого подключения в том, что коммуникации легко убираются во время уборки агрегата, а затем свободно закрепляются обратно. Минусом такого подключения является относительная недолговечность и уязвимость гибких коммуникаций.

В случае подключения электрического встраиваемого в пол конвектора вам достаточно грамотно проложить провода и подсоединить устройство к сети в 220 вольт. Заземление в данном случае не потребуется, так как коммуникации в современных внутрипольных конвекторах изготавливаются априори с заземлением. Проследите, чтобы вся проводка была спрятана под полом – так вы обезопасите себя от травм, а само устройство – от преждевременной ломки.

Дополнительные советы по монтажу встроенных в пол конвекторов.

• Лучшим материалом в обвязке встраиваемых конвекторов считаются именно металлопластиковые трубы или коммуникации. Они одновременно обладают достаточной прочностью для длительного использования и пластичностью для удобного размещения в любых условиях укладки.
• Коммуникации, вне зависимости от их вида, следует вмуровать в бетонное покрытие либо укрыть фальшполом. На этом участке укладки коммуникаций не должно быть лишних соединений или переключателей, именно поэтому чисто металлические варианты здесь непрактичны. В случае укладки фальшпола есть возможность установки коммуникаций любого типа, однако рекомендованными материалами здесь остается металлопластмасса или полипропилен.
• При установке агрегата и последующей укладке решетки или декоративной рамки возможно образование просветов и свободного пространства между настилом. Специалисты советуют заполнять его силиконом.
• Монтаж труб контура к устройству следует проводить с помощью специальных накидных гаек (их еще называют «американками»).
