Методы крепления мауэрлата к стене из газобетона

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

• легкий;
• прекрасно обрабатывается;
• обладает хорошими теплоизоляционными свойствами;
• блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

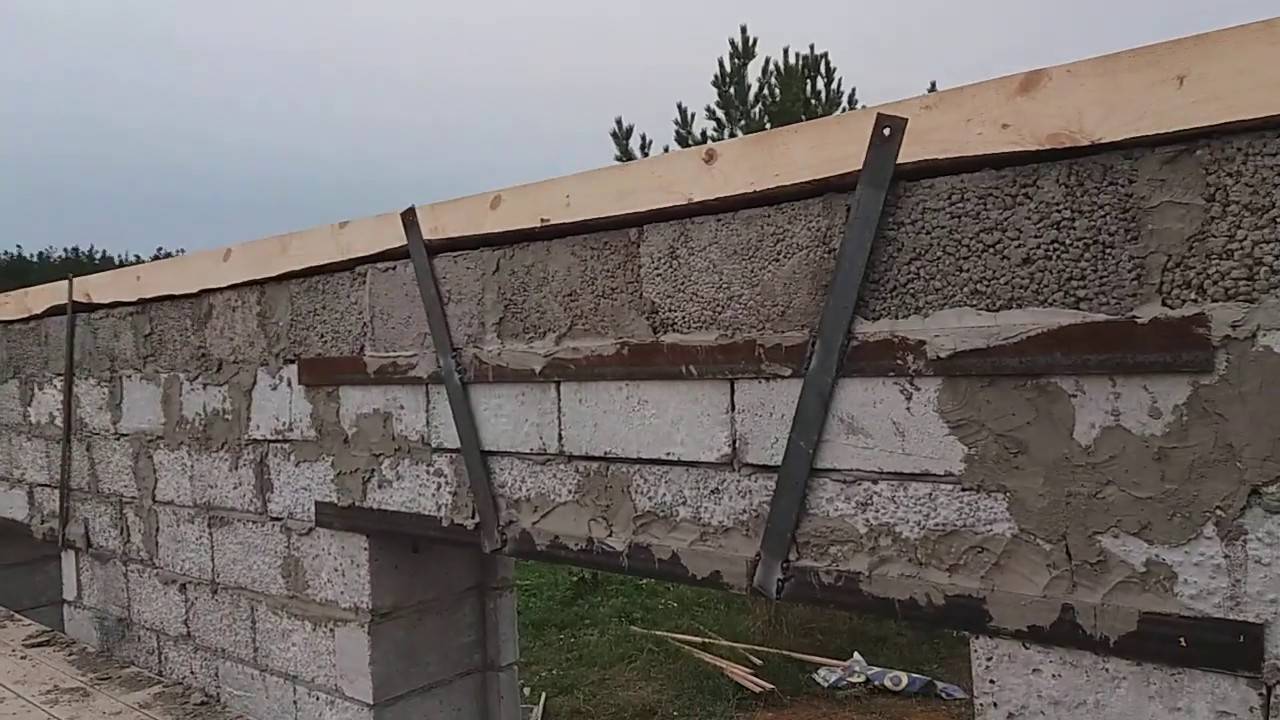

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.

Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

• за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
• мауэрлат укладывается после завершения кладки стены и набора прочности клея;
• скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

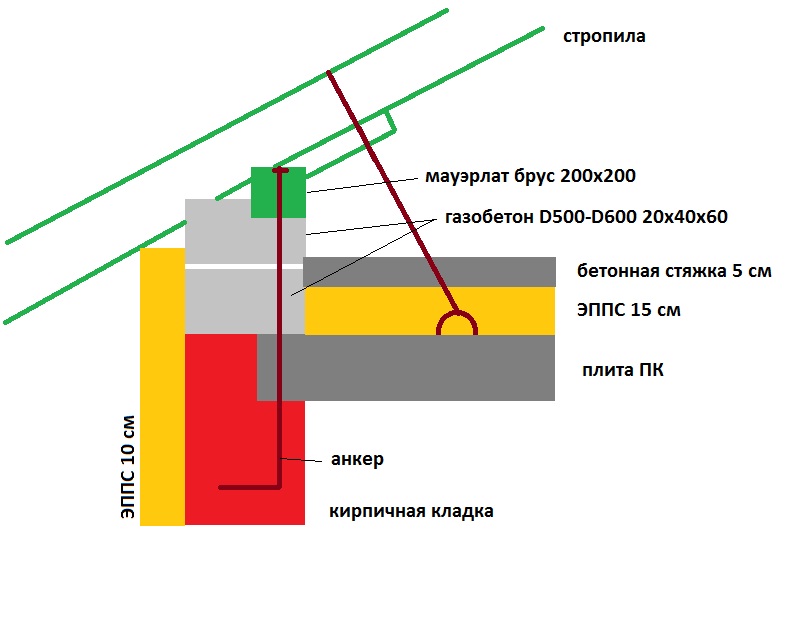

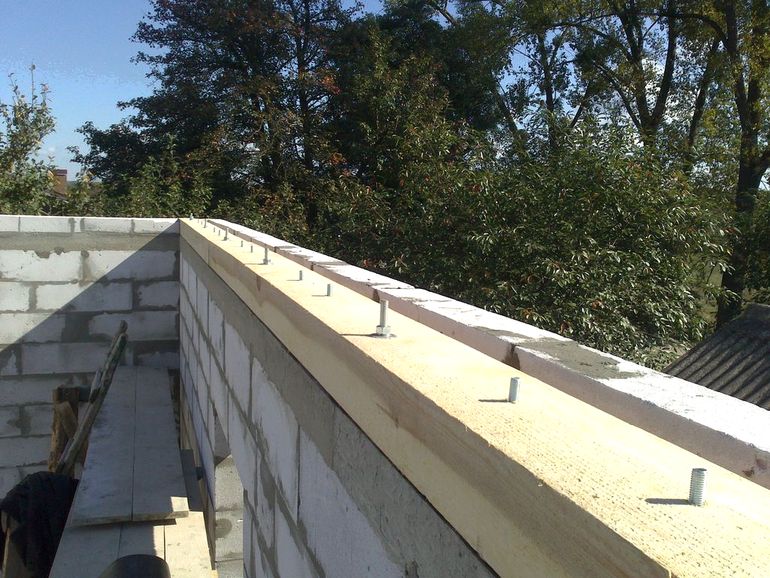

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

• из внутреннего стержня с резьбовой частью;
• наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

• Брус мауэрлата выкладывается по всему периметру стены.
• По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
• Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
• В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
• Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

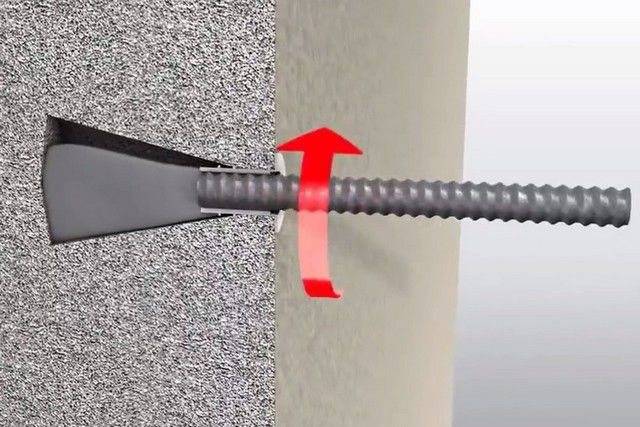

Химический анкер

Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

• сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
• с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
• канал отверстия заполняется клеящим составом;
• в отверстие вставляется резьбовая шпилька М12 – М14 или отрезок арматуры подобного диаметра;
• при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

• Прочность крепления значительно выше, чем у анкера с механической фиксацией.
• Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
• Химическая стойкость.
• Можно крепить к влажному материалу, выполнять работы в дождь.
• Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

• Клеящий состав не выдерживает высоких температур.
• Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15оС.

Определение нагрузки

Перед укладкой мауэрлата следует определиться с нагрузками. Обычно он изготавливается из древесины или металла. Часто он делается из того же материала, который применяется для создания стропил. Он непременно прочно и надежно фиксируется к стенам строения, после чего к нему прикрепляются стропила, обрешетка и кровельное покрытие. Это позволяет получить единую качественную стропильную систему.

В точках, где стропила опираются на мауэрлат, обеспечивается передача нагрузки, которая далее преобразуется и перераспределяется по всем стенам дома.

Важно! Газобетон считается специфическим материалом, не выдерживающим точечные нагрузки, поэтому с течением времени быстро разрушается, поэтому в регионах, где высока сейсмическая активность, желательно пользоваться технологией, предполагающей формирование армированного пояса. Перед тем, как крепить мауэрлат к газобетону, рекомендуется произвести расчеты, позволяющие определить нагрузки на этот элемент

Если они являются невысокими, то допускается не пользоваться армопоясом. Если же они высоки, то рекомендуется потратить время и средства для его формирования, чтобы обеспечить надежность и долговечность конструкции

Перед тем, как крепить мауэрлат к газобетону, рекомендуется произвести расчеты, позволяющие определить нагрузки на этот элемент. Если они являются невысокими, то допускается не пользоваться армопоясом. Если же они высоки, то рекомендуется потратить время и средства для его формирования, чтобы обеспечить надежность и долговечность конструкции.

Во время данных расчетов должны учитываться факторы:

• площадь самого строения;
• конфигурация дома;
• материал и тип кровельного покрытия;
• размеры стропил и иные параметры;
• климатические условия конкретного региона, где осуществляется строительство здания;
• наличие мансардного помещения;
• вид конструкции крыши, так как она может быть двускатная или шатровая, сферическая или какая-либо другая, причем каждый вид обладает своим весом и особенностями.

Наиболее часто осуществляется строительство обычной двускатной крыши.

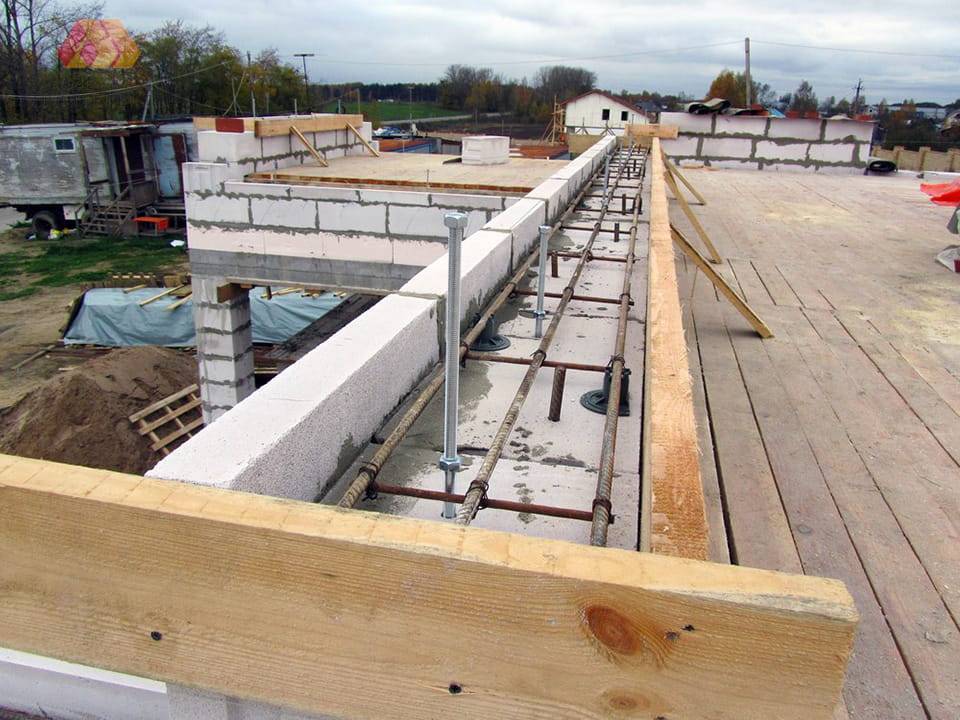

Крепление по армированному поясу

При кладке здания из газобетонных блоков, после каждого этажа устраивают железобетонный пояс. Это необходимо делать для предотвращения изгиба, кручения, других изменений геометрии всей конструкции от сейсмических нагрузок, подвижки грунтов, ветра. Стены из газобетонного блока не выдерживают таких нагрузок.

Второе — газобетонные блоки очень чувствительны к попаданию влаги внутрь. Они сразу размокают и теряют прочность. Железобетонный пояс плотно перекрывает поры. Теперь, даже если попадёт влага между перекрытиями, она не проникнет внутрь блока.

Армированные пояса делают двумя способами: со съёмной опалубкой из досок, или установкой по верху газобетонной стены специальных U — образных блоков. В обоих случаях, внутри желобов укладывается арматура расчетного сечения и вида, связывается проволокой. Бетонируется монолитный железобетонный пояс за один проход, без промежутков по времени.

Верхний армированный пояс позволяет просто решить вопрос о том, как крепить брус к газобетону. Для этого, при бетонировании, в заранее размеченных точках, устанавливают анкера или шпильки. Разметка установки анкеров производится с учётом мест опирания стропил и состыковки брусьев.

После затвердения бетона, на брусе делают отметки, просверливают отверстия и устанавливают на анкера или шпильки. Остаётся крепко притянуть брус гайками к поверхности пояса.

Внимание! Брус перед установкой обязательно пропитывается антисептическим раствором. На поверхность армированного пояса укладывается слой гидроизоляции

Подбор стройматериала

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию

Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров. Иногда строители используют кирпич для защитного пояса на внешней стороне стенки

Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями

Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Каким бывает крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возложена важная миссия в конструкции крыши. Стропильная система дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливаются брусья, а уже на них крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется на стены дома

Фиксирование мауэрлата можно осуществить тремя способами, используя – шпильки, анкера или стальную проволоку. Обычно метод зависит от общих размеров здания или дома. Специалисты давно пришли к единогласному мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее подвержена усадке.

Так как деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок – они должны быть максимально качественно и мощно закреплены. Иначе они не смогут взять на себя часть нагрузки должным образом.

Можно ли обойтись без армопояса?

Мауэрлат — один из важных элементов конструкции строения. Он выполняет несущую функцию, поэтому принцип работы можно сравнить с фундаментом здания. Эта деталь удерживает на себе всю конструкцию крыши — стропильную систему, кровельное покрытие, утепляющего «сендвича». Кроме того, не стоит забывать о ветровой и снеговой нагрузках, с которыми «сражается» это сооружение.

Чтобы обойтись без армирующего пояса между стенами из газобетона, нужно выполнить такие условия:

• Равномерно распределить массу и нагрузку крыши здания на стены.
• Надежно зафиксировать систему стропил.
• Предотвратить точечную нагрузку на облегченный монолитный материал.

С этой проблемой вполне может справиться брус из дерева, который крепится по всей длине за блоки на торцах стены. Крепление мауэрлата к газобетону без армопояса облегчает монтаж системы стропил, ведь такие элементы сложно соединить поодиночке напрямую без переходника к стене. Для этого используются специальные крепежи — глухие и подвижные с разнообразием соединительного материала.

В большинстве случаев мауэрлат делается из дерева, что уменьшает вес конструкции и упрощает ее укладку.

Мауэрлат выполняется из того материала, что и система стропил — он может быть деревянным и металлическим. Обычно используется лиственные породы дерева, так как стальная конструкция будет слишком тяжелой, ее укладка будет сложной, а цена — высокой. Деталь из натурального материала обрабатывают антибактерицидными веществами, ими равномерно накрывают газобетонные стены, крепиться между собой с помощью замкового соединения, усиленного гвоздями.

Все тонкости и нюансы установки

Устанавливать мауэрлат нужно не дальше, чем на 50 м от наружной грани. Укладывается он в двускатной крыше параллельно коньку, вдаль всей оси стены, на готовый каркас дома, который способен полностью выдержать весь кровельной конструкции.

Ваша самая ответственная задача при установке мауэрлата – постоянно проверять горизонтальность строительным уровнем. Если обнаружили неровность, даже небольшую, сразу ее исправляйте: срежьте выступающие части, а те, что ниже уровня, поднимите при помощи подкладок.

Теперь подготовьте брус, который будет служить мауэрлатом. Обработайте его дезинфицирующим средством и антипирентом (против пожара), хорошо просушите. Приложите брус к будущему месту закрепления с сделайте отметки там, где будут потом сверлиться отверстия. Отдельные части мауэрлата соединяйте прямым замком и дополнительно фиксируйте гвоздями в местах таких соединений.

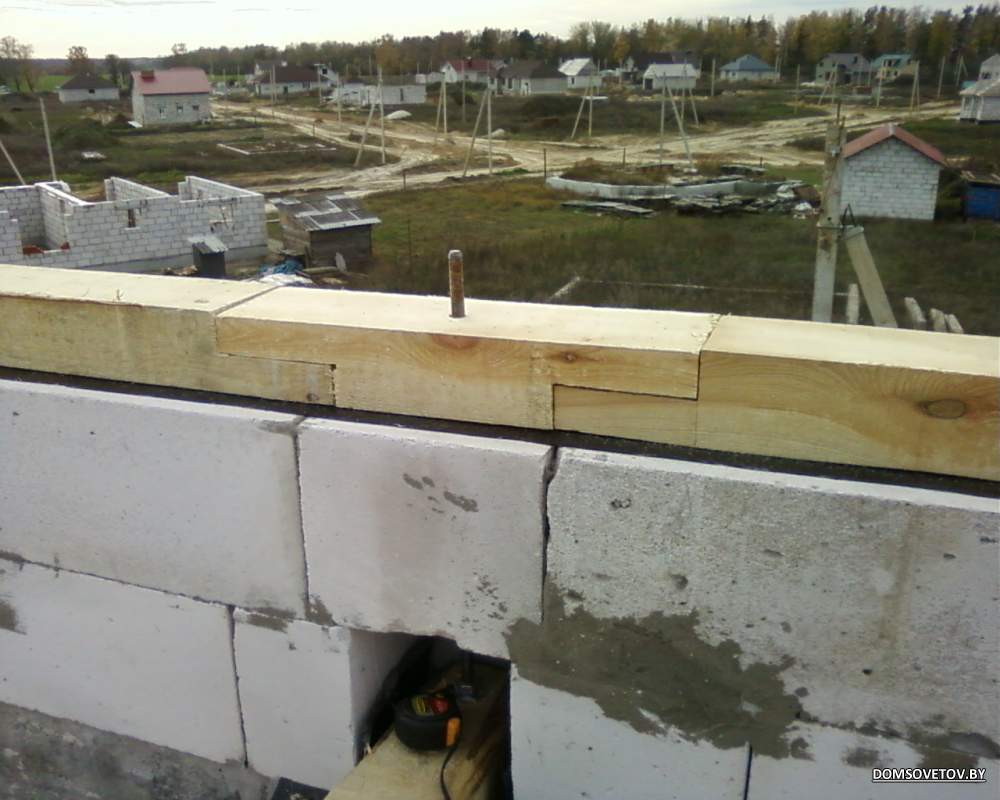

Брус крепите по углам прямым замком или косым прирубом – это уже как вам удобнее. Закрепляйте мауэрлат к этим доскам при помощи уголков, нагелей или металлических скоб. Но только не используйте ради экономии ту доску, что была закреплена заранее в верхнем пазу СИП-панелей (если вы строитесь как раз из этого материала) – это совершенно ненадежно и чревато будущим перекосом крыши, разрушением самих панелей под весом кровли и прочим плачевным результатам.

И, наконец, все соединения на мауэрлате подстрахуйте контргайками, а все торчащие шпильки – срежьте болгаркой.

Основные ошибки монтажа мауэрлата, и как их избежать

Есть распространенные недочеты, которые можно не допустить:

• Выбирать качественный материал. Даже если он окажется более дорогим, экономить на этом не стоит;
• Не рекомендуется пренебрегать установленным расстоянием промеж стропил. Это может привести к снижению надежности всей конструкции;
• Требуется обязательно проверить плотность кровельного ската, чтобы все стропила были на одном уровне. Тогда не будет бросаться в глаза неровная поверхность крыши;
• С учетом того, что стропильное сечение рассчитывается под конкретную конструкцию, не стоит его уменьшать в целях экономии;
• Необходимо применять не жесткое крепление стропильных частей, а скользящее, чтобы крыша не искривилась и не разрушилась со временем;
• Мауэрлат необходимо обязательно закрепить, чтобы кровля не была сорвана при сильном ветре;
• Утепление должно закладываться согласно нормативам, а не в меньшем количестве. Это составляет от 200 до 250 миллиметров.

Мауэрлат расценивается в качестве главного элемента системы стропил, которые на него опираются. Происходит равномерное распределение настенной нагрузки.

Стропила могут быть не только деревянными, но и металлическими. Пиломатериал выбирается с пятнадцати процентным показателем влажности.

Если стены сделаны из материала с ячеистой структурой, выполняется армопояс. В других случаях крепление осуществляется проволокой, анкерами, шпильками.

Необходимо предусмотреть гидроизоляцию и не делать вырубки на основной конструкции.

Как крепится к стене мауэрлат при отсутствии армопояса?

Закладка монолитной ленты своими руками не всегда возможна, в ряде случаев прибегают к другим методам привязки бруса. Самый простой способ – заложение за 3-4 ряда до верха стальной проволоки между блоками. Ее длина подбирается с учетом сечения мауэрлата: при складывании вдвое ее должно быть достаточно на обхват и закручивание. Шаг зависит от расстояния между стропильными конструкциями. К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных построек также подходит насадка мауэрлата на резьбовые шпильки из оцинкованной или нержавеющей стали. Они монтируются в кладку за 1-2 ряда до верхнего края, минимально допустимая величина заглублений таких изделий в стену из газобетона – в 2 раза больше высоты блока. Стандартная длина шпилек – в пределах 1 м, диаметр – от 8 до 24 мм. При необходимости выступающие участки потом срезают.

Крепление мауэрлатного бруса деревянными нагелями возможно как при закладке армопояса, так и без него. Они представляют собой обработанные антисептиками и хорошо просушенные длинные пробки. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом посредством скоб. Альтернативным вариантом является их закладка между блоками, число штук – не меньше количества стропил.

Высокую надежность крепления обеспечивают с помощью анкеров: механических или химических. В первом случае способ заключается в ввинчивании расширяющихся дюбелей с сечением в пределах 12-14 мм в газобетон. Второй – в применении химических анкеров (капсульных или в виде тубы с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия – 2 ряда кладки.

Главным преимуществом анкеровки является возможность закрепления мауэрлата без сложных организационных мер в процессе кладки газоблоков, ее достаточно легко провести самостоятельно. Тем не менее, лучшие результаты наблюдаются у максимально неподвижных метизов, то есть либо заложенных одновременно с армопоясом, либо зафиксированных с помощью химических составов (в последнем случае запрещается проведения сварочных работ рядом с соединениями). К минусам способа относят дороговизну: из всех технологий крепление без армопояса анкеровка обойдется дороже всего, и чем она надежнее, тем выше будут итоговые затраты.

Распространенные ошибки и рекомендации по монтажу

К нарушениям технологии крепления мауэрлата при проведении работ своими руками относят:

• Отсутствие гидроизолирующей прослойки между брусом и верхней частью стены. Предпочтение отдается современным битумно-полимерным мастикам, бюджетным вариантом является рубероид, полиэтиленовая пленка для данных целей не подходит из-за низкой прочности. Минимальное число слоев гидроизоляции – 2.
• Посадку мауэрлата, необработанного антисептиками (контактирующая сторона остается незащищенной) или использование непросохшей древесины.
• Монтаж анкеров или шпилек под углом, соединение получается ненадежным.
• Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости продолжения прутьев – 20 см), близкое прилегание металла к стенкам газобетона (для обеспечения нужных 5 см хорошо подходят пластиковые подставки).

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Крепление с помощью анкеров

Именно это крепление используется с армопоясом – вместе они создают очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, который укладывается в специальный желоб.

Что понадобится:

• Арматура толщиной 10-12 мм для создания каркаса.
• Прутья толщиной 6 мм, для поперечных пересечений армопояса
• Анкера
• Бетон марки М-200
• U-образные блоки – они и будут вместилищем для арматуры и бетона

Далее нужно выполнить следующие шаги:

• U-блоки помогут вам выложить желобок на поверхности стен, не прибегая к штроблению газобетона – достаточно установить блоки по верхнему краю стен.
• У вас должна получиться непрерывная «канава» — для этого по углам нужно ставить блоки со спиленными боками.
• Затем, в получившийся желоб установите армированный пояс.
• Прикрепите к поясу анкера с резьбой, для этого используйте проволоку, а в качестве направляющих – натяните леску или толстую нить.
• Теперь можно залить все это бетоном.
• После того как бетон высохнет, наносите гидроизоляционный слой.

Далее нужно просверлить отверстия в брусьях, а затем положить их на анкеры и закрепить, закрутив гайки и шайбы.

Важно: анкеры должны выступать за бетон – на них вы будете надевать мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним заходом сразу нужное количество. Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности

Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

• 100х100 мм;
• 100х150 мм;
• 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

• форма и площадь покрываемого крышей здания;
• тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
• материал и вес стропильной системы и кровельного покрытия;
• наличие либо отсутствие мансардного этажа в доме;
• расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

• висячие стропила с использованием затяжек;
• наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

• висячие стропила без затяжек;
• наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

• (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
• (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Особенности конструкции армопояса

Посадка мауэрлата на шпильки без армопояса Армопояс представляет собой своеобразный железобетонный фундамент под кровельную систему. Данная конструкция имеет большой вес и испытывает сильные ветровые, снеговые и растягивающие нагрузки. Исходя из этого, для крыши нужна прочная, мощная и стабильная опора, которая сможет десятилетиями противостоять влиянию внешних факторов.

Армопояс имеет следующее устройство:

• Опалубка. Делается съемной или несъемной. Первый вариант предполагает обустройство холодного чердака, во втором — в качестве опалубки используется утеплитель (пенопласт, базальтовая вата).
• Стальной каркас. Обеспечивает контуру цельность и гибкость. Состоит из арматуры, квадратных рамок и угловых деталей. Крепеж деталей проводится с помощью вязальной проволоки.
• Бетон. Придает конструкции прочность и постоянство формы. Делается из щебня, песка и цемента в пропорции 3:3:1.
• Закладные детали. Служат для крепления мауэрлата. Используются штыри или шпильки.

Химические анкера

Суть метода заключается в использовании специальных химических веществ, быстро отвердевающих, обладающих отличными адгезивными свойствами и продолжительным сроком службы.

Через сутки такая самодельная смесь приобретает свои окончательные прочностные характеристики. Известны такие торговые марки, выпускающие химические анкера: «Technox», «Tecscal», «Fischer», «Hilti», «Sormat».

Различают такие разновидности промышленно выпускаемых химических анкеров:

1. Ампульные. В просверленное отверстие для анкера вставляется специальная капсула и затем всверливается анкер. Капсула разрушается и при контакте с воздухом ее содержимого происходит застывание в течение 45 минут.
2. Полимерные составы в тубах. Их использование осуществляется при помощи пистолета-дозатора.
3. Химические анкера. Предусматривают высверливание полости в стеновом материале. Полость напоминает конус, зауженный кверху. Ее заполняют на 75% специальным составом и затем вкручивают анкер.

Высокая стоимость этого метода с лихвой окупается его эксплуатационными характеристиками.

Исключение растрескивания стенового материала по причине отсутствия распирающих нагрузок – одно из главных преимуществ использования химических составов.

Армированный пояс

Крепление мауэрлата к газобетону армопоясом является наиболее предпочтительным, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа фиксаторов любого вида. Стоит отметить преимущества использования армированного пояса. В первую очередь это выравнивание верхней части стен и укрепление всей конструкции дома, при его обустройстве заблаговременно создаются фиксаторы для мауэрлата. В исполнении проще всего применение U-образных блочных элементов в виде желоба по периметру стеновых внешних конструкций, при этом должны отсутствовать прерывания. Далее формируется пропил на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем он укладывается в желоб с последующей заливкой бетонной смесью. Для обеспечения монолитности масса заливается за один прием. Перед этим на армированном поясе закрепляются анкера с проволокой. Особое значение имеет тщательное соответствие уровню. Шпильки также фиксируются на каркасе по линии в соответствии с натянутым шнуром, в вертикальном расположении. Так же, как и в случае использования стальной проволоки, должно совпадать количество стропильных ног и анкерных фиксаторов. Необходимо предварительно определить оптимальное местонахождение элементов, чтобы избежать совпадения с местами фиксации стропил.

Возможные способы крепежа

В зависимости от типа обвязочной схемы выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного ж/б пояса по всему периметру здания или размещение фиксирующих элементов непосредственно в кладку или блоки. Первый метод помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, включая усадочные. Наличие армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона свыше одного этажа, использовании тяжелых кровельных материалов, сложной формы крыши.

Стандартная инструкция по его закладке включает следующие этапы:

Подготовительный: расчет крепежей и подбор интервала между ними. Основным руководством служит схема размещения стропил: при равном числе точки крепления к мауэрлату не должны совпадать с местами закрутки шпилек.
Укладка U-образных блоков поверх последнего ряда по всему периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина – от 25 см.
Сборка армирующего каркаса из прутьев толщиной от 10 мм. На этом этапе предусматривается закладка шпилек для фиксации мауэрлата с интервалом не более 1 м, строго вертикально, с привязкой проволокой к основным рядам

Особое внимание уделяется углам, на этих участках металлические стержни загибают на длину не менее ширины пояса. Аналогичные действия повторяют по всему периметру несущих стен, включая фронтоны и перегородки.
Организация утепляющей прослойки из уплотненного пенополистирола

Ее размещают ближе к наружному краю газобетонной стены.
Заливка внутренней полости бетоном с маркой прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Накрытие полиэтиленом и стандартный влажностной уход в течение первых дней.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно через неделю. Снимаются все опалубочные конструкции (их используют при заливке монолитной железобетонной подушки по всему периметру и ширине, такое исполнение характерно для кирпичных кладок, но иногда применяется и для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, настилается или обмазывается 2 слоя гидроизоляции, этот этап пропускать нельзя. На обработанном антисептиками и антипиренами и хорошо просушенном деревянном брусе отмечаются точки крепления. Проще всего это сделать, приложив его к армопоясу поверх шпилек и ударив кувалдой, отверстия сверлятся согласно диаметру стержней (не менее 14 мм). После этого остается лишь прикрепить мауэрлат к газобетонной стене и закрутить его гайками или шайбами.

Завершающие этапы работ сложно выполнить самому, потребуются силы как минимум 2 человек. Помимо капитальных стен армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые стойки или лежни). При отсутствии опыта стоит просмотреть видео-инструкции на тему «как правильно крепить мауэрлат». При необходимости устранения ошибок, возникших в процессе кладки, лучше обратиться к специалистам, как минимум за консультацией. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система из металла, то данная конструктивная деталь может быть выполнена из швеллера или двутавра.

Обычно этот элемент делается из следующих материалов:

• Деревянного бруса сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус выполняется из древесины лиственных пород и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены сооружения. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
• Реже для этих целей применяются прокатные профили – швеллер с П-образной формой сечения или двутавр с Н-образной формой сечения. Высота профиля определяется расчётом и может быть в пределах 70-120 мм.

Брус или стальная балка крепится к стенам. При этом могут использоваться разные способы крепления. Далее на мауэрлат опираются стропильные ноги. Они оказывают нагрузку на этот элемент, который в свою очередь, равномерно распределяя, передаёт её на стены здания. Кроме этого данный брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушаясь, рекомендуется перед укладкой мауэрлата возводить по верху стен монолитный армированный пояс. Однако существуют способы укладки этого конструктивного элемента на стены из газобетона без армопояса

Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию подкрышного пространства, а также облегчит осмотр и ремонт конструкций крыши

Однако существуют способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию подкрышного пространства, а также облегчит осмотр и ремонт конструкций крыши.

Варианты крепления мауэрлата

Перед возведением дома из газосиликатных блоков стоит определиться, действительно ли армировать стены армопоясом перед установкой мауэрлата не получится. Сам вариант монтажа мауэрлата без армирования принимается строителями с рядом оговорок.

Существует множество условий, которые понадобится выполнить при таком варианте установки мауэрлата без армопояса:

• Если здание имеет небольшие размеры.
• Крыша отличается простой конструкцией и небольшим весом.
• Если погодные условия не предполагают существенной ветровой и снеговой нагрузки.
• В случае с минимальным раскирающим усилием со стороны стропильной системы.

Стропила на мауэрлате должны быть надежно скреплены затяжками. В случае с наслонными стропилами выполняют шарнирное или скользящее крепление. Такие условия необходимы при создании мауэрлата без армопояса.
