Варианты крепления мауэрлата к кирпичной стене

Эффективные способы крепления мауэрлата к кирпичной стене

Способы крепления мауэрлата к кирпичной стене различные. В основном, вариант фиксации брусьев, на стене здания, зависит от конструкции кровли, финансовых и физических возможностей хозяина, капитального строения.

Монтаж конструкции, может осуществляться следующими способами:

• Проволокой;
• с помощью деревянных пробок;
• на строительные шпильки;
• на анкера.

Закрепление на проволоку

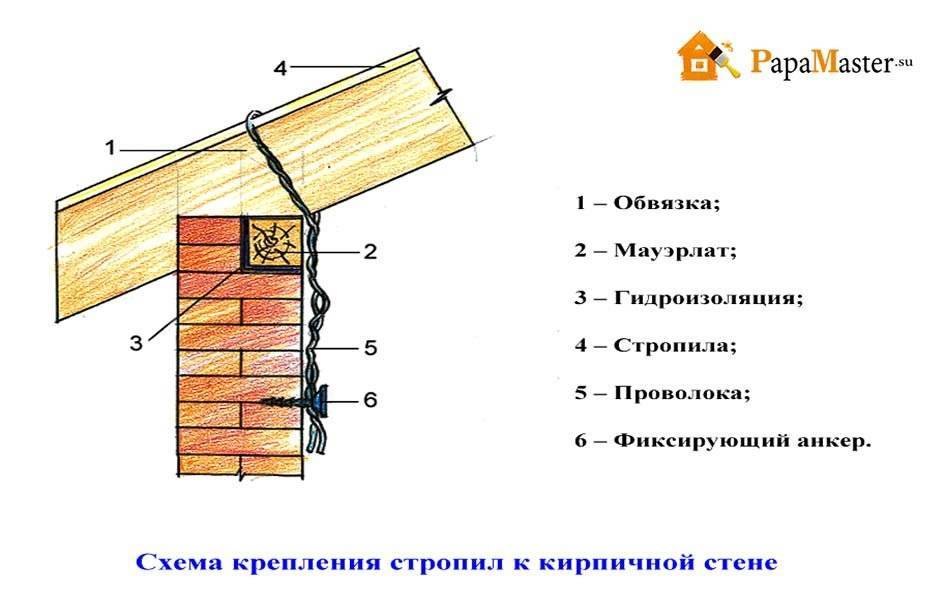

Крепление мауэрлата на проволоку

Подобный способ крепления бруса к стене дома, довольно прост, но подходит для небольших строений. Перед началом монтажных работ, подготавливают проволоку диаметром 5-6 мм. Как правило, используют «катанку», которую закладывают в кирпичную кладку. Обычно, начало закладки ‒ это пятый ряд, до завершения стены. Длина проволоки, должна хватить на выпуск из стены и продевание сквозь мауэрлат.

Далее, обязательно выжидают время, которое необходимо для полной схватки цементно-песчаного раствора кладки и только после, приступают к закреплению мауэрлата. Проволоку скручивают ломом. В брусе сверлятся отверстия, через которые продевают «катанку». Далее скручивают крепление до тех пор, пока брус не будет надежно зафиксирован к кирпичной стене здания. Для прочности конструкции, шаг проволочных креплений, берут равным шагу стропильных ног.

Крепление к деревянным пробкам

Для монтажных работ, требуется подготовить деревянные бруски, равные по размерам кирпичу. Материал обязательно обрабатывают антисептическими составами. Подобное мероприятие, поможет заметно уменьшить, процесс гниения и образования плесени. Монтажные действия, выполняют в следующей последовательности:

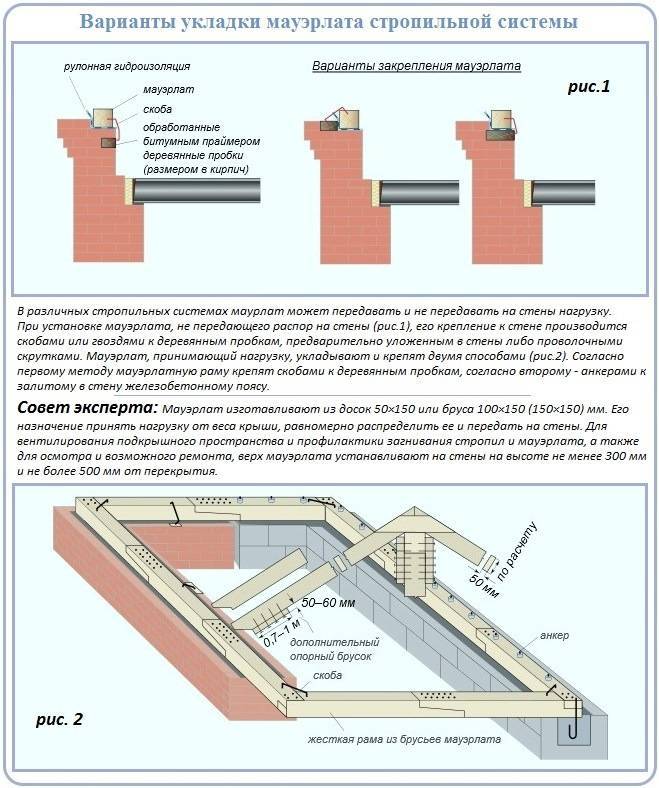

Крепление мауэрлата к деревянным пробкам

1. В процессе кладки стен, вместо нескольких кирпичей, закладывают пробки, обработанные гидроизоляционным раствором. Места, соприкосновения изделия с кирпичом, обмазывают битумом или укладывают рулонный гидроизолятор. Шаг расположения пробок, принимают равным шагу стропил.
2. Фиксируют, на металлические скобы, мауэрлат к пробкам.

В основном, строители применяют один из трех вариантов, расположения деревянных пробок:

• За 1 ряд до обреза кирпичной кладки, ближе к внутреннему краю стены;
• непосредственно под мауэрлатом ‒ используют пробки большей площади;
• за мауэрлатом, ближе к наружной стороне стен.

Крепление на шпильки

Крепление на шпильки применяют, если требуется закрепить брус, при достаточно больших нагрузках. Для закрепления шпилек к стене,  используют два варианта:

1. Непосредственно в кирпичную кладку;
2. В монолитный железобетонный пояс.

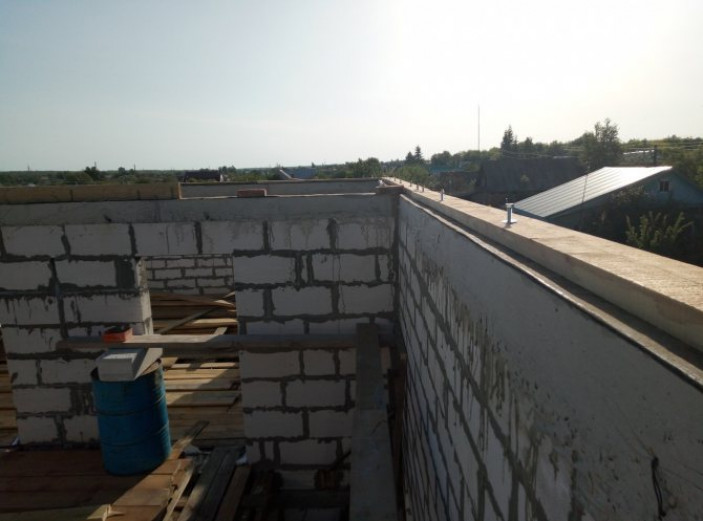

Крепление мауэрлата на шпильки

Хоть второй вариант более трудоемок, но он позволяет дополнительно усилить и связать в единое целое, всю кирпичную конструкцию. Такой способ подходит, если нагрузка от стропильной системы очень велика. Если-же, она незначительная, то достаточно применение первого способа. Монтажные работы выполняют в следующем порядке:

1. Изготавливаются шпильки Г-образной формы. Диаметр изделия, зависит от нагрузки. Самое распространенное сечение, для возведения кровельного покрытия ‒ 10-14 мм.
2. Крепеж закладывается в кладку. Заглубляют крепление, примерно на 450 мм. Согнутый конец изделия, обращается вниз и зацепляется за кирпичный ряд.
3. Укладывается гидроизоляция. При обустройстве, требуется проколоть и надеть на шпильки.
4. Для отверстий на брусе, делается разметка. Мауэрлат кладут на шпильки и, в местах соприкосновения, простукивают молотком. Далее, согласно оттискам, сверлят отверстия под шпильки.
5. Производиться монтаж брусьев. После, на шпильки накручивают и затягивают гайки.

Крепление на анкера

Крепление на анкера подходит для капитальных строений, с большой нагрузкой. Наличие бетонного пояса, заметно увеличивает трудоемкость и стоимость строительных работ. Монтажные мероприятия, выполняют в следующей последовательности:

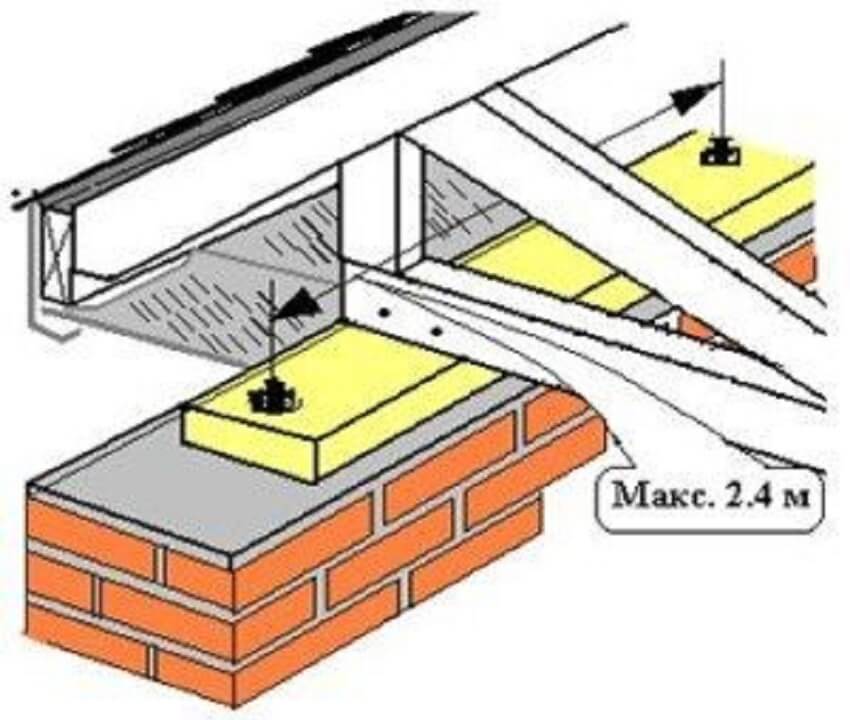

Крепление мауэрлата на анкера

• Монтаж опалубки под пояс;
• сооружение арматурного каркаса;
• установка анкерных болтов ‒ сечение 10-14 мм;
• заливка пояса в один заход;
• ожидание времени набора прочности бетона ‒ в среднем составляет 28 дней;
• если требуется, проводится демонтаж опалубки;
• укладка гидроизоляции;
• разметка и высверливание отверстий на брусе;
• фиксация мауэрлата, накручивание и затяжка гаек.

Стоит отметить, что по нормативным документам, допускаются распалубочные работы, уже по достижению марочной прочности бетона 70%. В особых условиях ‒ 50%.

К недостаткам подобного  способа, относят:

• Высокая трудоемкость и стоимость работ;
• заметное увеличение сроков строительства.

Способы крепления

Брус на стене дома можно закрепить по-разному. Все зависит от нагрузки и наличия инструментов и материалов.

Кирпичные стены имеют достаточно высокую прочность и способны выдержать нагрузку от кровли даже без устройства монолитного пояса.

Установка может осуществляться следующими способами:

• проволокой;
• при помощи деревянных пробок;
• на строительные шпильки;
• на анкера.

Закрепление на проволоку

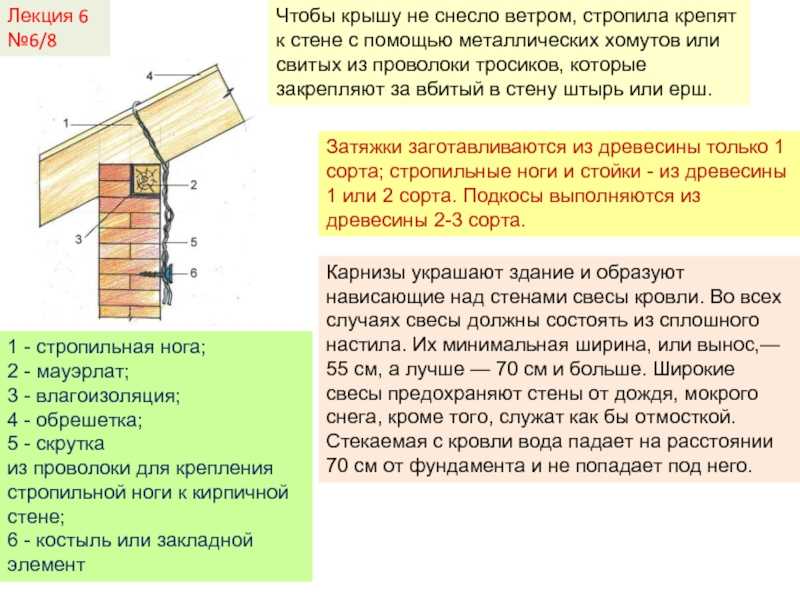

Схема крепления мауэрлата на проволоку

В этом случае брус к стене дома крепиться просто. Вариант подходит для небольших зданий. Перед началом работ подготавливают проволоку диаметром 5-6 мм («катанку»). Ее закладывают в кирпичную кладку на расстоянии 3-5 рядов до обреза. Длину подбирают так, чтобы хватило на выпуск из стены и продевание сквозь мауэрлат.

Далее выжидают время на застывание цементно-песчаного раствора кладки и приступают к закреплению мауэрлата. Проволоку закручивают ломом. В брусе высверливают отверстия, через которые продевают «катанку». Далее закручивают крепление до тех пор, пока брус не будет надежно прикреплен к стене дома. Для надежности шаг проволочных креплений принимают равным шагу стропильных ног.

Крепление к деревянным пробкам

Для работ необходимо подготовить деревянные бруски, равные по размерам кирпичу. Материал обрабатывают антисептическими составами, которые препятствуют гниению и образованию плесени. Работу выполняют в следующей последовательности:

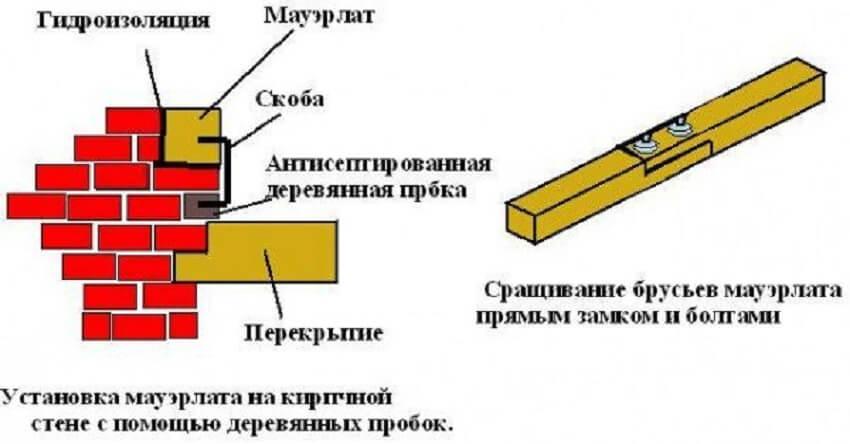

Схема крепления мауэрлата к деревянным пробкам

При кладке стен вместо некоторых кирпичей закладывают пробки

Важно помнить, что они так же как и мауэрлат требуют гидроизоляции. В местах соприкосновения с кирпичом выполняют обмазку битумом или укладку рулонных материалов. Шаг расположения принимают равным шагу стропил

Выполняют закрепление мауэрлата к пробкам на металлические скобы

Шаг расположения принимают равным шагу стропил. Выполняют закрепление мауэрлата к пробкам на металлические скобы.

Существует три варианта расположения деревянных пробок:

• за 1 ряд до обреза ближе к внутреннему краю стены;
• непосредственно под мауэрлатом (требуются пробки большей площади);
• за мауэрлатом, ближе к наружной грани стены.

Последний вариант крепления бруса подходит, если способ закрепления определили уже после завершения кладки стен дома.

Крепление на шпильки

Вариант подойдет, если требуется закрепить бруспри достаточно больших нагрузках. Вариантов закрепления шпилек к стене может быть два:

• непосредственно в кладку;
• в монолитный железобетонный пояс.

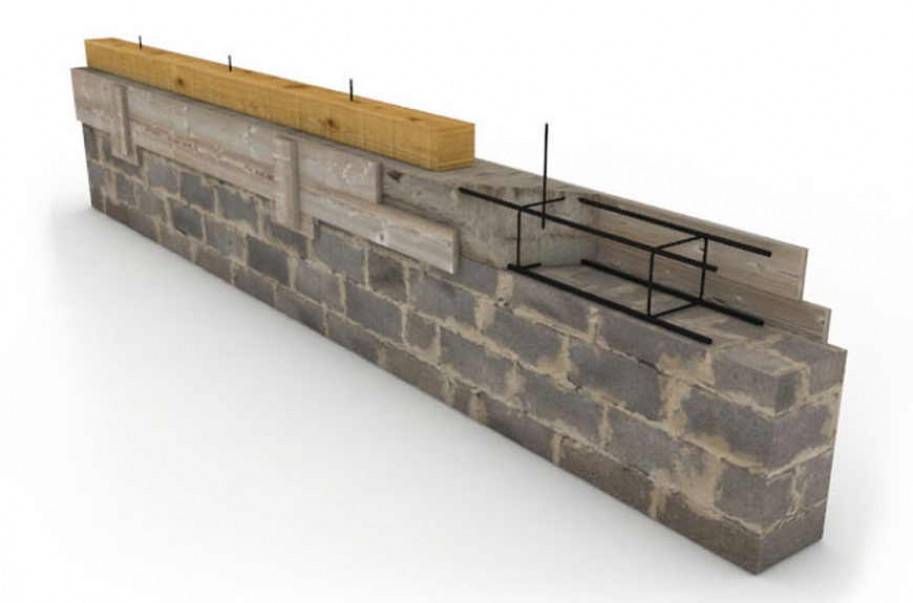

Схема крепления мауэрлатного бруса к кирпичной стене на шпильки

Второй вариант более трудоемок, но позволяет дополнительно усилить и связать в единое целое кирпичные стены. Подходит, если нагрузка от стропильной системы очень велика. В большинстве случаев достаточно первого способа. Работу выполняют в следующем порядке:

1. Подготавливают шпильки Г-образной формы. Диаметр принимается в зависимости от нагрузки. Наиболее распространенное сечение для возведения кровли — 10-14 мм.
2. Крепежи закладывают в кладку. Длина заглубления примерно 450 мм, согнутый конец обращается вниз и зацепляется за кирпичный ряд.
3. Укладывают гидроизоляцию. Для этого ее прокалывают и надевают на шпильки.
4. Выполняют разметку для отверстий на брусе. Мауэрлат укладывают на шпильки и в местах их расположения простукивают молотком. По получившимся отметинам просверливают отверстия под шпильки.
5. Монтируют брус. На шпильки завинчивают гайки.

Вариант расположения шпилек в бетонном поясе схож с монтажом на анкерные болты, поэтому отдельно не рассматривается.

Крепление на анкера

Подходит для знаний с большой нагрузкой. Наличие бетонного пояса увеличивает трудоемкость и стоимость работ. Работы выполняют в следующем порядке:

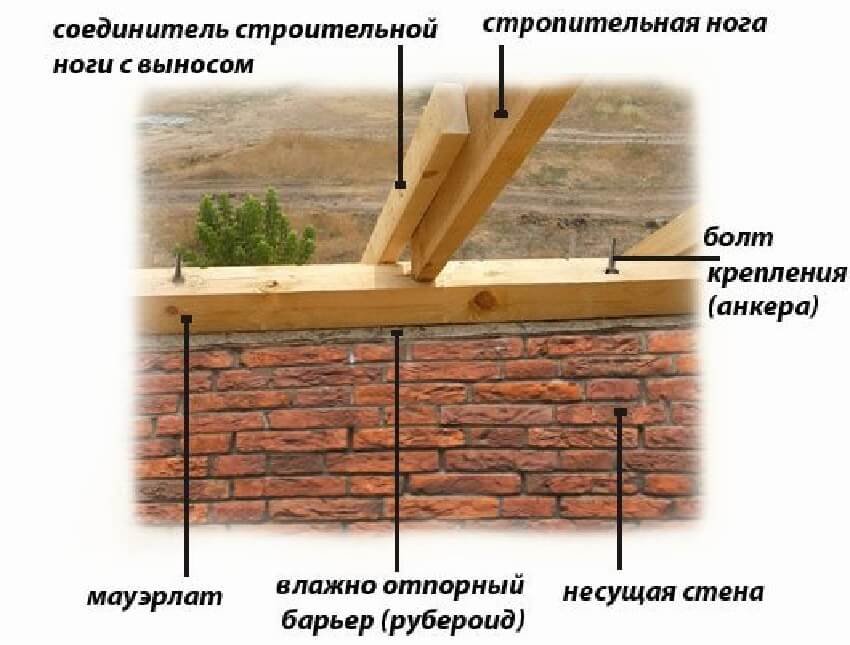

Схема крепления мауэрлата на анкера

• установка опалубки под пояс;
• закладка арматурного каркаса;
• установка анкерных болтов (сечением 10-14 мм);
• заливка пояса за один раз;
• выжидание времени набора прочности бетоном (зависит от температурных условий и вяжущего, на котором изготовлен бетон, но в среднем составляет 28 дней);
• снятие опалубки (если необходимо);
• укладка гидроизоляционного слоя;
• разметка отверстий на брусе и их высверливание;
• закрепление мауэрлата, накручивание шайб.

Важно отметить, что по нормативным документам разрешается приступать к распалубочным работам по достижении бетоном 70% марочной прочности (50% при особых условиях). К недостаткам способа относят:. К недостаткам способа относят:

К недостаткам способа относят:

• высокая трудоемкость;
• повышенная стоимость;
• увеличение сроков строительства из-за твердения бетона.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Способы крепления ↑

Обвязка проволокой из стали ↑

Это предельно простая технология. Берут 0,5–0,6- сантиметровую проволоку, многократно закручивают и укладывают в кладку, расположив ее на расстоянии примерно пяти рядов от предполагаемого уровня опорного бруса. После затвердения цементного раствора остается лишь продеть проволоку через брусья и закрутить, пока полностью не придавят его к стене.

Обратите внимание на длину проволоки, поскольку ею не только обвивают брус, но и оставшимися длинными концами надежно фиксируют элемент

Строительные шпильки ↑

Для небольших строений, где нагрузка на крышу не столь значительна, для фиксации мурлата можно воспользоваться строительными шпильками. Это элементы из металла Г-образной формы, которые вмуровывают вглубь где-то на 450 мм, оставив выступать над брусом по крайней мере на 30 мм на контргайку.

Сначала делают разметку: опорный брус укладывают поверх шпилек и бьют по нему специальным молотком. По полученным отметинам просверливают отверстия требуемого размера. При использовании данного способа до начала устройства на шпильки накалывают гидроизоляционный материал.

Армопояс и анкерные болты ↑

Для зданий с особо большой нагрузкой на стены идеальным вариантом служит армпояс из железобетона. Для его заливки устанавливают опалубку. Внутрь по всей длине закладывают хорошо обвязанную конструкцию из арматуры и заливают качественным бетоном. Заливку выполняют вкруговую за раз, чтобы обеспечить монолитность конструкции.

В процессе установки армпояса к нему через вязальную проволоку привязываются резьбовые анкера.

Причем при этом соблюдают следующие условия:

анкерные болты выставляют вдоль одной линии по возможности ровнее; при этом важно, чтоб они занимали положение, максимально перпендикулярное к горизонтальной плоскости.

Число анкерных креплений по крайней мере должно совпадать с количеством стропил. Следует также проследить, чтобы места крепления анкеров и стропильных ног не совпадали.

На анкеры сверху накручивают шайбы. Последние можно заменить на кусочки арматуры, которые наваривают на болты.

После того как бетон схватится анкера вмуровываются в армпояс и намертво привязываются к арматурному каркасу, образуя таким образом крепление, которое по сравнения со всеми другими возможными получается значительно прочнее и жестче.

Мауэрлат насаживают на анкеры, на отверстия, проделанные в нем в соответствии с расположением болтов. На анкеры сверху накручивают шайбы. Последние можно заменить на кусочки арматуры, которые наваривают на болты.

Минусом данной технологии считается высокая стоимость анкеров. Вот почему многие мастера предпочитают поступать по-другому. В брусе проделывают отверстия и накладывают на застывший армпояс, продолжая углубляться в него примерно на 200 мм. Затем берут отрезки арматуры большей длины, забивают в глубь отверстия и загибают оставшиеся концы.

Деревянные пробки ↑

Подготавливают деревянные пробки размером в один кирпич, обрабатывают их антисептиком и закладывают в кладку либо ниже на один ряд от места установки опорного бруса, либо рядом с ним, расположив ближе к наружной поверхности стен. Брусья крепят к пробкам посредством металлических скоб.

Обратите внимание на количество креплений – их должно быть по крайней мере столько же, сколько и стропильных ног. Технология крепления

Технология крепления

Независимо от способа крепления предварительно подготавливают место: полностью очищают поверхность и укладывают гидроизоляцию между кирпичной кладкой и будущим мауэрлатом, к примеру, рубероид, полиэтилен или более дорогой изолон.

Алгоритм действий в случае использования шпилек или анкеров одинаков:

• разметка будущих отверстий для насадки при помощи ровной доски; доску прикладывают к брусу и просверливают отверстия; мурлат аккуратно насаживают на крепежные элементы; крепят опорный брус, закручивая гайки или шайбы.

• в брусьях просверливают отверстия на расстоянии 250–300 мм друг от друга; через них продевают концы проволоки, закрепленные заранее в кладке и скручивают.

Крепление пробками, как правило, никаких затруднений не вызывает.

https://youtube.com/watch?v=sHim4jOnfnQ

Предварительные работы

Кирпич и дерево имеют разные физико-технические характеристики

Важно установить между кладкой и предполагаемым опорным поясом гидроизоляцию из пропитанных битумом материалов. Чтобы прикрепить мауэрлат к стене из кирпича, следует подготовить инструменты и материалы, такие как:

• брусья из древесины;
• фиксаторы;
• бетонная смесь;
• молоток и гвозди;
• гидроуровень;
• дрель;
• болты и гайки.

Чтобы правильно закрепить деревянное основание, нужно соблюдать такие требования:

• Ширина бруса должна составлять третью часть толщины стены.
• Если вдоль стены необходимо соединять несколько брусьев, они обязательно должны иметь одинаковую длину.
• Установка мауэрлата происходит на ровной горизонтальной поверхности.
• Брусья предварительно обрабатывают защитным веществом.
• Мауэрлат на кирпичной стене должен быть целостным без сквозных прорезей.

Нагрузки от крыши

Мауэрлат

Кровля создает на стены строения довольно значительные нагрузки. Они включают в себя постоянную составляющую, равную весу самой стропильной системы крыши и массе кровельных материалов, используемых для ее покрытия. Эта компонента довольно легко высчитывается и практически не меняется со временем.

Но существует и значительная переменная доля нагрузки, которую создают осадки и ветра. Для расчета этой составляющей следует ориентироваться на максимальные эмпирические значения, определяемые опытным путем. Например, если для Центральных районов России ветро‑снеговая нагрузка на стандартную двускатную крышу с боковым углом в 30~40º принимается равной примерно 150 кГ/м 2, то уже для районов Крайнего севера она будет составлять не менее 600 кГ/м2.

Выбирая конструкцию стропильно‑кровельной системы, следует учитывать эти факторы при строительстве. Скажем, уменьшение бокового угла, снижая ветровую нагрузку, в то же время может значительно увеличивать снеговую, поэтому при выборе проекта будущего дома следует тщательно изучить как розу ветров, так и среднее количество зимних осадков в месте строительства. Определенную роль может сыграть и применяемый для крыши кровельный материал: либо стойкий к обледенению и накоплению снеговой массы, либо нет.

Также вес кровли может значительно увеличивать и создание в чердачном помещении жилой мансарды, ведь для нее потребуется дополнительное внутреннее утепление и покрытие для стен.

Не следует исключать и возможную установку в будущем на крыше солнечных батарей, водонагревателей, каких-либо антенн. Все это, вместе взятое, дополнительно увеличивает вес кровли и нагрузку на стены.

Кровля ондулином своими руками. Об этом читайте в следующей нашей статье.

А в этой статье рассказывается про характеристики ондулина.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

1. Классический вариант с изготовлением и установкой щитов опалубки.
2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

• доска обрезная;
• бруски 40 х 40 мм;
• гвозди длиной 70-100 мм;
• саморезы 3,5 х 70 мм;
• U-образные блоки;
• клей для газобетона;
• стержневая арматура AIII, диаметр 10-12 мм;
• гладкая арматура В-1, Вр-1, Ø 3-6 мм;
• вязальная проволока — 0,5-2,2 мм;
• бетон класса В15-В20.

Крепление балок к армопоясу.

• ножовка;
• молоток;
• шуруповерт;
• крючок для вязания арматуры;
• гибочный станок;
• вибратор для уплотнения бетона;
• рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

1. Нарезка досок по заданным размерам.
2. Разметка и распиловка бруса для каркаса и перемычек.
3. Изготовление щитов.
4. Подготовка стяжных хомутов, шпилек.
5. Предварительная сборка коробов на ровной площадке.
6. Подъем секций и установка на верхний срез кладки.
7. Крепление щитов перемычками.
8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Крепление мауэрлата на проволоку

Одним из популярных вариантов ввиду своей простоты является установка мауэрлата, который крепится проволокой. Его часто используют при создании кирпичной кладки. При выборе такого варианта за 4/5 до конца кладки следует уложить между рядами стальную проволоку. Она должна иметь диаметр 3-4 мм. Для каждого пучка выбирают по 4 жилы.

Когда стена будет готова, на нее следует уложить гидроизоляционный материал. После сверху монтируют мауэрлат, проводят его выравнивание, создают и затягивают проволочный узел. Затяжку осуществляют ломиком, чтобы плотнее прижать мауэрлат к стене.

Обычно этот способ используют для кирпичных стен. Однако он применим и для домов из газосиликата. Только при этом закладку монтируют за два блока до завершающего ряда. Однако многие строители ставят такой вариант  установки мауэрлата под сомнение, ссылаясь на его ненадежность. Возможно, при сильных ветровых нагрузках и вибрации проволока станет резать газосиликатные блоки. Ведь их легко обрабатывать простой ножовкой.

Практические рекомендации

Брус не стоит прикручивать сверху, — следует высверлить отверстия для продевания в них проволоки.

Перед выполнением этапа скрепления нужно убедиться в созревании кладочного раствора до достаточной прочности.

Места соприкосновения брусков с кирпичом обмазываются битумной мастикой.

Шпильки изготавливаются в форме буквы «Г», устанавливаются в кладку полочкой на кирпич.

Рекомендуемое заглубление шпилек в стену – 45 см, оптимальный диаметр изделий 10 – 14 мм.

Для точной разметки отверстий в мауэрлате для посадки на шпильки следует уложить брус сверху и простучать молотком до появления вмятин, которые обозначат места сверления отверстий в балке. Второй вариант применяется в случае, когда балка тяжёлая, — на шпильки укладывается лёгкая доска. Вся процедура выполняется аналогично, а доска применяется в качестве трафарета для сверления отверстий в брусе.

Что такое мауэрлат и зачем он нужен в стропильной системе

Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.

Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней.

В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом. Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.

Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног – наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.

В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.

В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.

Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.

Крепление мауэрлата к кирпичной стене

В монолитном бетонном доме стены его способны выдерживать значительные деформирующие усилия. В деревянном доме каждый венец, в том числе и верхний создают взаимно связанную систему, хорошо устойчивую к различным деформирующим факторам. В конструкциях домов щитового типа обычно не предусматривается тяжелой и крупногабаритной кровли. Особым случаем является обустройство крыши для кирпичного дома.

Кирпичная кладка, имеющая очень хорошую вертикальную прочность на сжатие, довольно чувствительна к боковым нагрузкам, особенно в верхней своей части, когда небольшие распирающие усилия способны оказывать значительные разрушающие воздействия. Именно поэтому мауэрлат на кирпичной стене должен кроме перераспределения усилий создавать дополнительный связывающий эффект, образуя замкнутый надежный пояс, обеспечивающий кирпичной кладке дополнительную прочность.

Особым случаем является то, когда фронтоны крыши также выполнены из кирпича вместе со стенами. Такая конструкция здания позволяет значительно разгрузить как общий вес крыши, так и все нагрузки от нее на строение.

При этом мауэрлат устанавливается только на боковых стенах и его дополнительно можно закрепить в отверстиях, предварительно предусмотренных внутри фронтонов, которые будут принимать часть нагрузки от боковых усилий.

Мауэрлат на кирпичной стене должен располагаться ближе к внутренней ее стороне, ни в коем случае не опираясь и не создавая усилий на внешний, декоративный слой кладки

Кроме обеспечения дополнительной обвязки для верхних рядов кирпичей, одним из основных моментов, на которые следует обращать внимание при установке опорного бруса, является способ его крепления к кирпичной кладке

Армопояс

Идеальным вариантом для кирпичной стены мог бы служить выполненный по ее верхнему периметру железобетонный армированный пояс. Это наиболее актуально для больших по площади и высотных строений, у которых нагрузка на каркас здания особенно велика. Для заливки такого пояса устанавливается опалубка, внутрь которой закладывается хорошо обвязанная арматурная конструкция и затем заливается качественным бетоном.

Скобы

В кирпичную кладку стен с внутренней их стороны закладываются вместо кирпичей равные им по размерам деревянные бруски, к которым будет крепиться железными скобами брус мауэрлата. Они должны располагаться во втором–третьем от верха ряду, желательно в местах предполагаемой установки стропильных ног, дополнительно компенсируя деформирующее усилие на стену.

Шпильки

При завершении кирпичной кладки стен, в верхние ряды ее закладываются вертикальные резьбовые шпильки, на которые в дальнейшем будет крепиться опорный брус. Число их должно быть не меньше количества стропильных ног. В брусе затем размечаются и сверлятся отверстия, через которые, он и будет крепиться на шпильках с помощью гаек.

Проволока

Здесь могут быть различные варианты креплений как самого опорного бруса, так и стропильных досок. Концы проволоки закладываются внутрь кирпичной кладки, а затем с помощью свободных концов производятся соединения всех компонентов в единую связку. Проволока должна быть надлежащего диаметра и прочности, чтобы обеспечивать надежность всех соединений. С ее помощью можно произвести крепление всех элементов не только к стенам здания, но и к плитам перекрытия.

Кроме перечисленных, возможны и другие варианты установки и крепления мауэрлата на кирпичной стене. Например, можно использовать для него не деревянный брус, а металлический профиль, что породит и свои методы монтажа и крепления кровли. Также возможны и комбинированные методы, сочетающие в себе достоинства нескольких способов монтажа.

Обустройство крыши для своего дома — один из наиболее важных и сложных этапов в его строительстве. Ошибки в его расчетах или исполнении способны превратить жизнь в этом доме из уютной и благополучной в проблемную и несчастливую. Недаром наши предки переход от возведения стен к строительству крыши сопровождали молебном и освящением будущей кровли.

А тут статья про крепление стропил к мауэрлату.
