Как сделать крючок для вязки арматуры своими руками?

Вязка арматурных конструкций при помощи проволоки

Для вязки арматуры наиболее часто используется отожженная проволока из низкоуглеродистой стали, обладающая повышенной гибкостью. Довольно часто в торговых точках реализуется проволока с довольно низкой гибкостью, из-за чего вязка арматуры будет затруднительна. Но не стоит спешить возвращать такое изделие обратно в магазин. Достаточно будет отжечь ее на костре около получаса, и она приобретет все требующиеся качественные показатели.

Для фундамента вязку арматурного каркаса осуществляют с помощью проволоки диаметром от 1,2 мм до 1,4 мм. Данное обстоятельство связано с тем, что проволока толщиной менее 1,2 мм может оказаться довольно слабой на разрыв при механическом воздействии, а если взять проволоку толще 1,4 мм, то вязка арматуры может оказаться весьма проблематичным занятием из-за низкой гибкости.

Вязка конструкций при помощи пластиковых хомутов

Такие изделия для вязки арматуры как пластиковые хомуты появились сравнительно недавно, но за короткое время успели зарекомендовать себя с лучшей стороны. Главным их достоинством является то, что процесс вязки проходит намного быстрее, чем при традиционном способе (вязка арматуры при помощи проволоки). Стоит отметить, что в настоящее время нет достоверной информации о том, как будет вести себя арматура фундамента связанная пластиковыми хомутами по истечению определенного периода времени, но пока результаты обнадеживающие.

Как вязать арматуру – традиционные методы вязки

Вязку арматуры можно выполнять, используя как ручной инструмент, так и специальные полуавтоматические приспособления, использование которых значительно ускоряет сам процесс и облегчает работу. Для ручной вязки потребуются следующие инструменты и приспособления: кусачки, покупной или самодельный вязальный крючок. При полуавтоматическом методе вязки используются специальный автоматический вязальный пистолет или электрическая дрель (шуруповерт) со специальной крючкообразной насадкой.

Вязка арматуры при помощи ручного крючка

Существует несколько методик вязки арматуры с помощью ручного крючка. Рассмотрим наиболее распространенный метод использование, которого дает весьма хорошие показатели.

Вязка данным методом осуществляется по следующей технологии:

• Для каждой точки крепления отрезается проволока длиной около 20 сантиметров.
• Проволока перегибается посередине.
• Подготовленную проволоку размещают в месте соединения арматурных прутьев.
• Крючок продевается в петлю образовавшуюся между двумя половинками отрезка проволоки.
• В петлю втягиваются противоположенные концы.
• Крючок проворачивается до получения надежного соединения. При затягивании следует следить за степенью затяжки, чтобы не произошел разрыв проволоки.

Для облегчения работы может применяться специальное реверсивное устройство облегчающее затяжку проволоки.

Вязка с помощью электрической дрели

В этом случае в патрон дрели зажимается специальный крючок, который можно изготовить самостоятельно, например из гвоздя. Сам процесс вязки осуществляется аналогично ручной вязке, только в этом случае не приходится прилагать дополнительных усилий, так как затяжка производится с помощью запуска электродрели. Использование электродрели позволяет улучшить качество выполняемых работ, и при этом себестоимость вязки арматуры увеличивается несущественно.

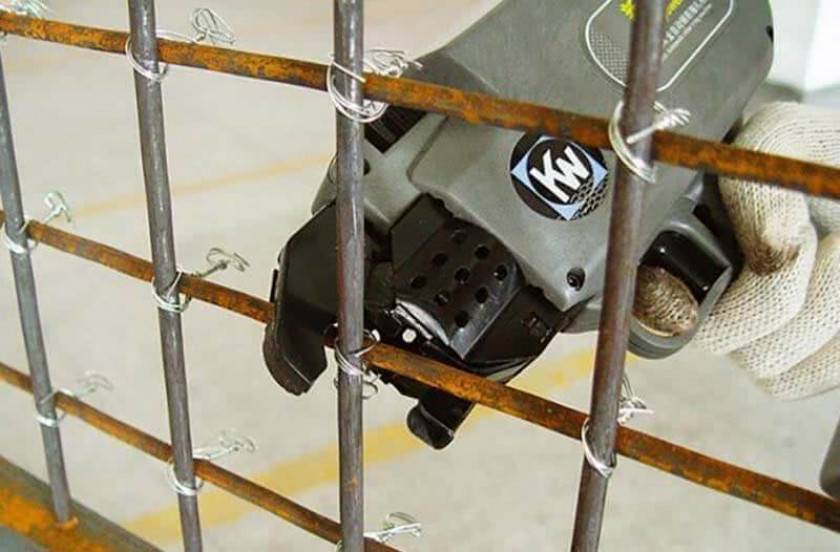

Преимущества использования автоматического пистолета

Автоматический вязальный пистолет представляет собой устройство, производящее вязку арматуры без дополнительного участия человека. Достаточно только поднести его к месту обвязки и нажать на рычаг устройства. Благодаря применению автоматического вязального пистолета улучшается качество, и увеличивается скорость проводимых работ. Такой метод имеет ряд неоспоримых преимуществ:

• Высокая степень качества вязки.
• Отпадает необходимость предварительной нарезки проволоки.
• Отсутствуют отходы проволоки, а значит, экономится материал.
• Значительно возрастает скорость вязки арматуры.
• Работы может выполнять один оператор.
• Затяжка узлов регулируется в зависимости от технологических требований.
• Устройство с аккумулятором позволяет работать в автономном режиме.
• При использовании специального удлинителя можно производить работы, стоя в полный рост.

Несмотря на все свои положительные качества, автоматический вязальный пистолет имеет, и некоторые недостатки среди которых можно выделить: высокая стоимость устройства и специальной проволоки; необходимы определенные знания для использования данного оборудования; в некоторых труднодоступных местах использование пистолета невозможно.

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

https://youtube.com/watch?v=RGjEm3Pa2Nc

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

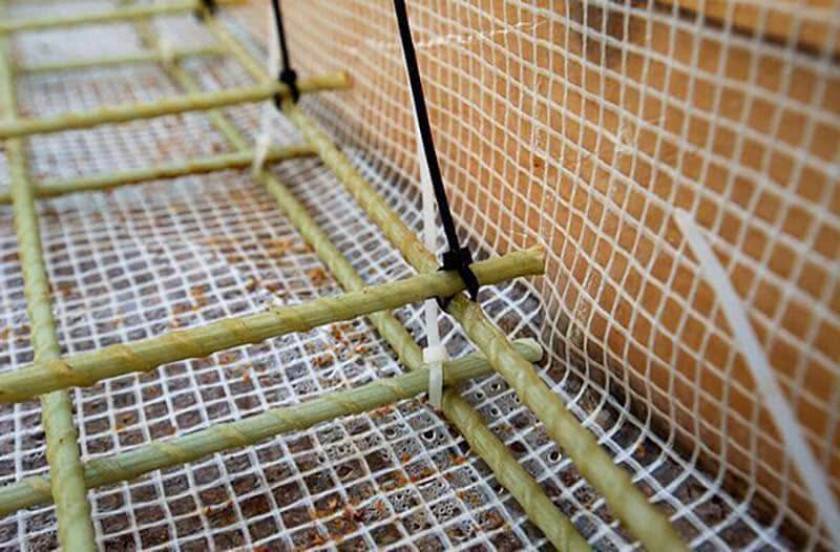

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

При помощи электрической сварки

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

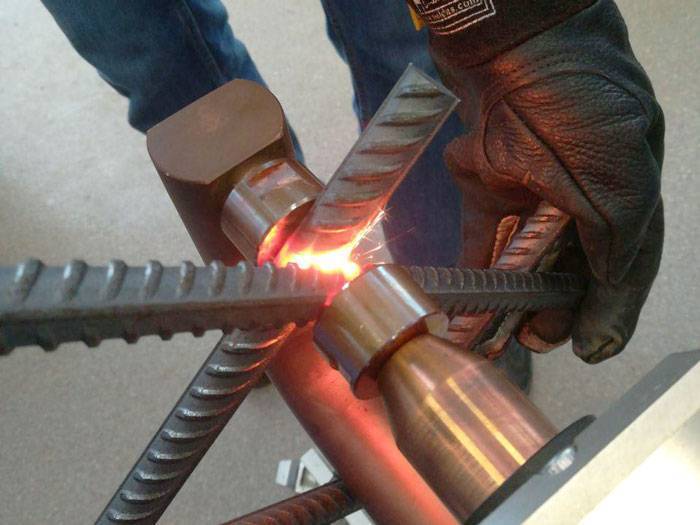

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
3. В-третьих, не на всех строительных объектах есть электричество.

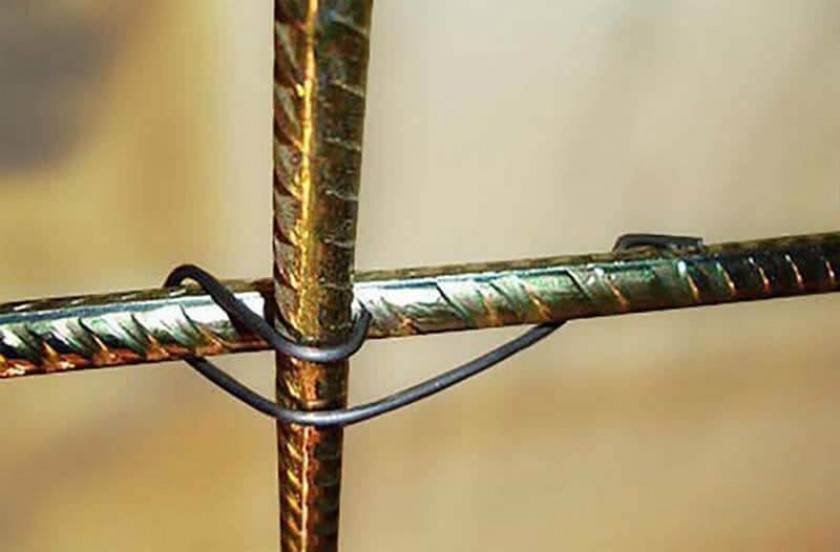

При помощи вязальной проволоки

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Это интересно: Композитная арматура — преимущества и недостатки

Инструменты для вязки арматуры, технология работы с ними

Вязальный крючок для арматуры можно изготовить своими руками из проволоки диаметром от 4 мм. Для этого применяются сварочные электроды как наиболее прочные. Порядок изготовления следующий:

• На одном конце проволоки формируется небольшая петля. Она будет служить упором для рукоятки. Петля делается аккуратно, чтобы конец закруглялся в сторону стержня. В процессе работы это место не должно цепляться за одежду.
• В центральной части стержень сгибается под углом 30 градусов в форме коромысла.
• На стержень нанизывается несколько шайб до упора с петлей. Это место будет фиксировать рукоятку.

Рукоятку можно изготавливать в разных вариантах:

• Берутся 2 трубки, составляющие 1/3 длины стержня. Если пруток диаметром 4 мм, то одна из трубок должна иметь внутренний диаметр 5- 6 мм. Она надевается на пруток. Вторая трубка должна иметь больший внутренний диаметр. Надевается она сверху, и вся система заклепывается молотком.
• Берется 1 трубка. Надевается на стержень. Приваривается шайба к ручке и прутку для фиксации.
• На токарном станке из плотной древесины вытачивается ручка с отверстием под пруток. Вместо древесины можно использовать полимерную трубу. Для стопора приваривается шайба.

Если снизу не сделать кольца, то требуется также приваривать шайбу.

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

• Нарезанная проволока складывается вдвое.
• Протягивается под местом пересечения арматур.
• Свободные концы проволоки скрещиваются.
• Крючок протягивается в проволочную петлю и зацепляет свободные концы.
• Начинаются вращательные движения, при которых происходит заворачивание проволоки.
• Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

Предлагаем ознакомиться Как установить круглую дверную ручку

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

Никто не выполняет работу вручную. Это практически невозможно. Для этой цели есть специальные инструменты, ускоряющие и упрощающие процесс. Каждый инструмент имеет свои особенности по использованию. Для связки арматуры существуют следующие приспособления:

1. Ручной крючок.
2. Вязальный пистолет.
3. Шуруповёрт.
4. Клещи.

Каждый из инструментов имеет свои плюсы и минусы, рассмотрим их, а также технологию их использования, и на основе этих данных и мнении эксперта (арматурщика с 10-летним стажем) подведём итоги и выберем лучший вариант для вязки арматуры.

Особенности работы в том, что она выполняется вручную. Поначалу процесс будет длительным, так как нужно набить руку. Крюк делается из стали, а ручка из дерева или пластмассы. Стоимость такого крючка составляет 1 тыс. рублей.

В продаже есть даже автоматические крючки, но отзывы о них двоякие. Некоторые отмечают малый ресурс, другие говорят, что он скручивать проволоку толщиной 2 мм и более с трудом.

Чем вязать каркас?

При армировании небольшого объема бетона строители просто укладывают арматуру в опалубку, после чего заливают раствором. Однако, если предстоит армирование крупных бетонных изделий, например, монолитного (плитного) или массивного ленточного фундамента, то необходим каркас. Арматуру нужно равномерно распределять по всему объему бетона, чтобы надежно выполнять функцию по повышению прочности конструкции. В этих случаях из металлических прутов изготавливают сложный каркас.

Вязальный крючок

Первый вариант является самым простым и доступным. При необходимости его можно купить в специализированном магазине за сотню рублей и даже дешевле. Более того, он может быть изготовлен вручную при наличии подходящего материала – к этому вернемся позже. Минусом же является низкая производительность. Начинающий вязальщик, при наличии достаточного запаса проволоки, сможет выдать 6-10 вязок в минуту.

Винтовой крючок

Винтовой крючок является следующей ступенью развития инструмента для вязания арматуры. Внешне он немного напоминает обычный, но благодаря ему скорость вязки повысится, а работник будет уставать значительно меньше. Если при работе с обычным крючком специалист должен захлестывать концы проволоки и вручную закручивать их, то винтовой значительно удобнее.

Захлестните петлю и концы, после чего аккуратно, но уверенно потяните на себя. Пластиковая рукоять будет зафиксирована в руке, а сам крючок начнет быстро крутиться, надежно затягивая петлю. Стоит такой инструмент от 600 до 1000 рублей – в зависимости от производителя и магазина. Станет прекрасным выбором, если нужно один раз выполнить работу на сравнительно крупном объекте. Скорость вязки возрастет, правда, проволоку по-прежнему придется резать и сгибать вручную.

Виды крючков для вязки раматуры

В зависимости от того, какой тип и объем работы предстоит строителю, ему потребуется один из трех видов крючков:

• простой конструкции;
• специальный винтовой вязальный крючок;
• пистолет, который относительно связан с крючками.

Простой крючок

Наиболее простой тип инструмента, предназначенного для связывания арматуры. В его конструкцию входит металлический стержень, оканчивающийся крюком. Благодаря итоговому виду конструкции можно с легкостью захватить требуемую проволочную петлю. Стержень обычно делается также выгнутым, а в рукояти находится встроенный подшипник.

Винтовой крючок

В отличие от простого аналога винтовой крюк представляет собой более механизированный вариант изделия. Его конструкция предполагает использование того же способа вязки. Проволочная петля таким же образом затягивается при вращении крючка, расположенного на наконечнике изделия. Основное различие в том, что механизм вращения основан на оборотах инструмента, получаемых за счет поступательной силы. Последняя передается за счет червячной передачи.

Применение такого типа автоматических крючков позволяет существенно увеличить скорость создания узлов. Но следует учитывать, что и стоимость такого изделия будет существенно больше, чем у обычного крючка. Следовательно, его приобретение потребуется только в случае, когда предстоят крупные объемы работ.

Для многих зданий приходится возводить крупные фундаменты. И тогда потребуется делать достаточно большие армированные каркасы. Особенно, если архитектура объекта включает плитный тип фундамента. В таком случае количество узлов, необходимых для создания укрепляющего пояса, исчисляется сотнями и тысячами. А ведь нередко требуется перевязать не один, а два слоя армирующего пояса.

Если предстоит настолько большой объем работы, проще и выгоднее сразу купить специальный пистолет, предназначенный для связывания арматуры. Его преимущество заключается в полной автоматизации процесса вязки. Принцип работы устройства следующий:

• Пистолет заправляется мотком проволоки, которой в дальнейшем будет связываться арматура.
• Когда элементы совмещаются, с помощью автоматического инструмента на узел наматывается проволока, которая затем туго затягивается и закручивается.
• Как только узел будет готов, излишки вязальной проволоки обрезаются.

Крючок для вязки арматуры своими руками

При строительстве загородного коттеджа или дачного домика крючок для вязки арматуры можно изготовить самостоятельно из подручных материалов.

Крючок из электрода

Для производства инструмента понадобится:

• электрод для сварки диаметром 3-4 мм;
• ручка от строительного мастерка или кусок резинового шланга небольшого диаметра.

Крючок пригодится в случае небольшого объема работ. С таким крючком используется в основном тонкая проволока для вязки, так как использование данного инструмента подразумевает ручной труд, от чего кисть руки может быстро устать.

Устройство из электрода выполняется по этапам:

1. От шланга отрезается кусок и выполняется ручка, подходящая по размеру стержня.
2. Стержень и рукоятку соединяют с помощью эпоксидной смолы.
3. Рабочую часть будущего крючка сгибают под 90о, отступая от рукоятки примерно 6 см.
4. При этом наконечник размером в 2 см деформируют в форме дуги.

После проведения всех манипуляций крючок для вязки проволоки натачивают напильником.

Крючок из арматуры

Крючок со стрежнем из арматуры выдерживает достаточно большую нагрузку. Для изготовления инструмента понадобится:

• арматурный стержень диаметром 6-8 мм;
• шестигранные шайбы или гайки, которые устанавливают на стержень в качестве фиксаторов;
• ручка от старого инструмента: отвертки или валика для покраски.

Арматура вставляется в ручку и фиксируется при помощи шайбы или гайки. Стержень необходимо изогнуть как в случае производства крючка из электрода. При этом кончик арматурного прута стачивается и скручивается в форме петли.

Процесс изготовления вязального крючка из арматуры не отличается сложностью. При этом конструкция получается прочная, что позволит использовать инструмент продолжительное время.

Крючок с применением шуруповерта

Простой способ изготовления полуавтоматического инструмента для связывания арматуры. Для этого применяют металлический стержень или крупного размера гвоздь с оторванной шляпкой. Острый кончик стержня загибают по форме крючка. Другой стороной вставляют в отверстие шуруповерта и закрепляют. Таким образом, происходит вязка за счет работы электродвигателя строительного инструмента, что значительно упрощает и ускоряет процесс.

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Вязальные крюки бывают трех видов

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

• автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
• для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
• при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
• при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
• стоимость аппарата очень высокая;
• использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

• электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
• отрезок шланга или готовая рукоятка от другого инструмента;
• точильный станок;
• тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Вязальный крючок — это простой и безопасный инструмент, который позволяет связывать прутья арматуры быстро, надежно и ровно. На сегодняшний день существует три вида готовых крючков для вязания стержней арматуры, которые можно приобрести в магазине. Кроме того, крючок для арматуры можно изготовить самостоятельно.

Предлагаем ознакомиться: Скважина в бане зимой

Ручной

Фото покупного крючка. Ручка вращается свободно.Простой крючок представляет собой закрепленный на рукоятке стержень с изгибами, которыми захватывается проволока. Вращается крюк для вязки арматуры вручную. Преимуществом ручного инструмента является его доступность, долговечность и простота использования.

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Винтовой

Вязальная проволока подбирается диаметром от 0,8 до 2 мм. Полуавтоматический крючок — это реверсивный инструмент, который работает при поступательных движениях ручки. Приспособление имеет стержень с крючком в виде сверла, которое входит в воронку рукоятки по резьбе, затягивая проволоку.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Технология соединения прутьев крючком

Схема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

1. Одной петлей для соединения внахлест.
2. Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке. Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически

Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

1. Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
2. Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
3. Взять крючок, протянуть его в петлю.
4. Зацепить инструментом два свободных конца проволоки.
5. Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
6. Извлечь инструмент из петли и проверить качество узла.

Предлагаем ознакомиться: Как сделать потолок в бане своими руками

Схема типов проволочных узлов при ручном способе вязки.
