Кухонный гарнитур: компоновка, проектирование, чертежи, изготовление, сборка

Что должно быть на угловой кухне

Прежде чем заниматься разработкой чертежей и схем, необходимо продумать, что из мебели будет на кухне. Можно сделать несколько макетов с разными вариантами расстановки мебели и техники, выбрав наиболее удачный. Трёхмерные модели создаются с помощью компьютерных программ либо рисуются вручную при наличии необходимых художественных умений. Так или иначе, продумывать дизайн угловой кухни нужно с угла, это начальная точка. Часто в нём размещается мойка, встроенная в тумбу. Если места на угловой кухне мало, вместо раковины устанавливается компактный угловой шкафчик.

Правильный подход к планированию кухня, позволяет добиться ошеломительных результатов

Конечно, ни одна кухня не обходится без очага. В современных интерьерах его заменяют плиты и варочные поверхности. При необходимости их можно дополнить отдельным духовым шкафом, если конструкция плиты не подразумевает его. Стоит подумать о столешнице, она должна быть достаточно широкой, это удобно для работы. В малогабаритных кухнях в качестве продолжения рабочей поверхности можно использовать подоконник или приобрести компактную барную стойку — это рабочая поверхность и обеденный стол в одном флаконе.

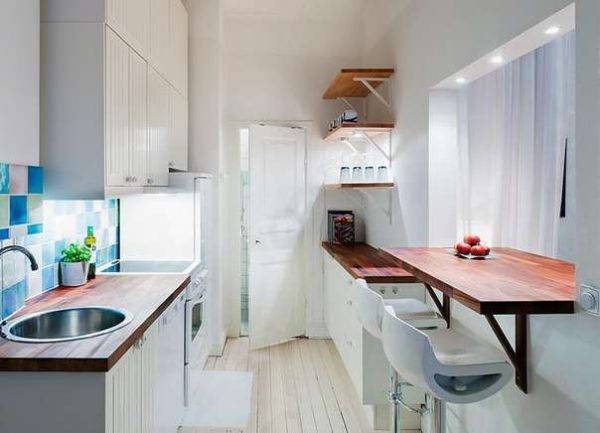

На малогабаритной кухне можно оборудовать стол на подоконнике

Холодильник на кухне может быть достаточно вместительным, располагаясь в свободном углу. Если места маловато, уместнее выбрать небольшие модели до 120 л. Отдельная морозильная камера, расположенная на холодильнике или встроенная в тумбу рядом займёт меньше места.

В шкаф можно встроить обычный холодильник

С чего начать?

Понятно, что прежде чем приступить к сборке, стоит подготовить компоненты. Необходимо срезать столешницу и обработать бока, чтобы во внутрь не попадала влага, хотя некоторые делают это из специальной плитки, получается красиво и практично. Перед резкой лучше отмерить несколько раз. Сегодня многие поставщики стройматериалов распиливают до нужного размера, поэтому если вы не можете сделать что-то самостоятельно, помощь профессионалов всегда актуальна.

Важно, чтобы край стола был обработан. В противном случае конструкция может быстро испортиться влажностью, не стоит экономить на таких моментах. Решающим шагом является сборка всех компонентов и установка кухни на место

Элементов много, и чтобы не ошибиться, нужно расставить все в пространстве комнаты так, как она будет собрана. Существует элементарная последовательность, в которой работают профессионалы:

Решающим шагом является сборка всех компонентов и установка кухни на место. Элементов много, и чтобы не ошибиться, нужно расставить все в пространстве комнаты так, как она будет собрана. Существует элементарная последовательность, в которой работают профессионалы:

• Крепление колодок (если это выдвижная конструкция). Без уровня эта операция не выполняется, иначе элементы обычно не будут открыты или закрыты.
• Работы продолжаются с полками. Необходимо прочно закрепить все опоры.
• Отметьте и сделайте отверстия на стенах, чтобы закрепить элементы вместе.
• Затем боковые стенки монтируются в нижней части шкафа.
• Ножки помещают на нижний структурный элемент.

После того, как каждый элемент собран, вы можете начать процесс установки и распределения по местам. Если в помещении был ремонт, то полная отделка завершается первой. Если ремонт кухни не производится вручную, необходимо подготовить поверхности пола и стен, поэтому положите плитку между шкафами. Иногда это делается перед установкой деревянной кухни своими руками, хотя многие идут простым способом и используют готовые кухонные фартуки.

Что дальше? Установка кухни своими руками

Как сделать кухню своими руками в домашних условиях? Последующие работы начинаются с нижних шкафов, вы должны постоянно проверять их по уровню. Это условие является обязательным для того, чтобы столы стояли ровно. Крепление задней стенки ДВП производится только после работы в шкафу.

Отверстия для раковины и плиты прорезают, после чего их легко прикрепляют к шкафам с помощью шурупов. Появляются срезы и их нельзя так оставлять, так как после поступления воды они портятся. Для этого нужно заранее купить строительную мастику. Только после этих этапов начинаются работы с верхними шкафами.

Существуют предлагаемые размеры (расстояние от поверхности нижних столов до нижней части верхних). Средний-650 сантиметров, но это необязательный размер. Также чтобы установить верхние шкафы, вы должны закрепить навесы на задней стене перед началом работы. Только после этого дверцы должны быть зафиксированы. Но сделать это самостоятельно не так легко, так как процедура выполняется в открытом положении. Первая привязка идет к двери, а затем к самой стене шкафа. Если некому прийти на помощь, можно попытаться справиться с задачей. Далее идет установка оборудования и других элементов.

Далее идут сушилки, рельсы и т. д. Эти элементы предназначены для ДСП или других подобных материалов. Теперь вы знаете, как установить кухню своими руками. Если постараться, то результат будет хороший и такая конструкция прослужит много лет.

Каким образом соединяются детали кухонного модуля

Детали корпуса соединяются, нет, не на конфирматах, а на больших
саморезах или с помощью пневматического гвоздезабивочного пистолета
и плюс ко всему столярный клей.

Если в использовании пневмопистолета нет ничего необычного, следы
забивания гвоздей потом шпаклюются и шлифуются, ведь используется
фанера, то использование саморезов весьма самобытно.

Детали из фанеры или фанерованного мебельного щита скручиваются
саморезами не снаружи, а изнутри, причём делается необычная
зенковка, и даже для такого необычного для нас способа соединения есть специальные приспособления.

Рис. 8. Соединение деталей корпуса на саморезах

Рис. 9. Специальное приспособление для зенковки под саморезы

Рис. 10. Кухонные корпуса собраны на саморезах изнутри

Примеры деталировки навесных и напольных шкафов и ящиков

Деталировка верхних шкафчиков

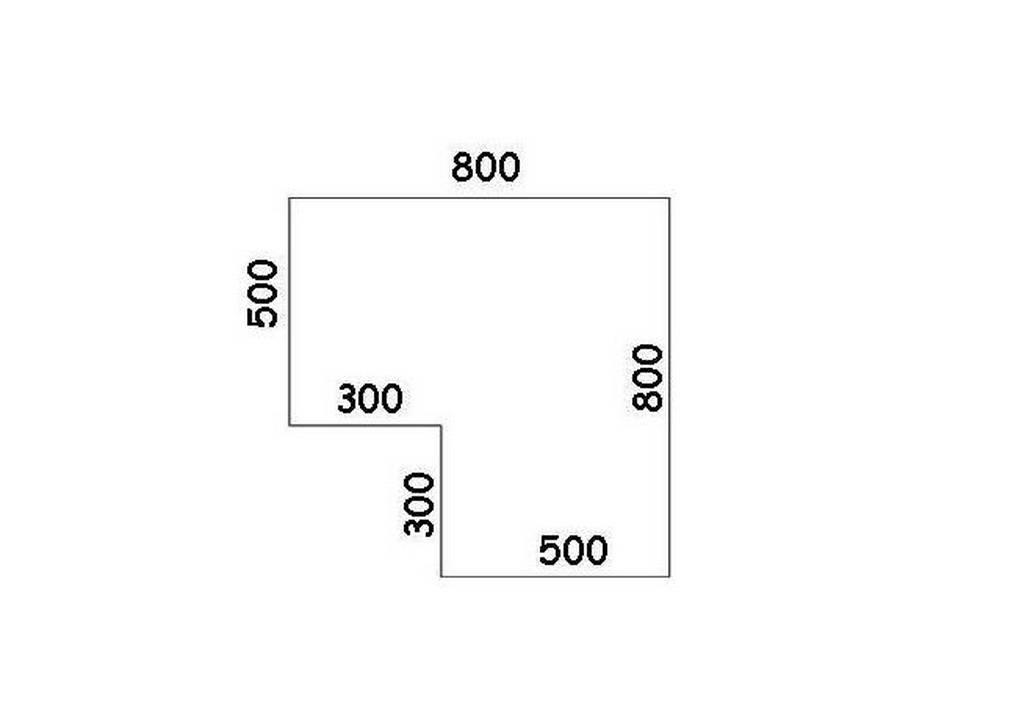

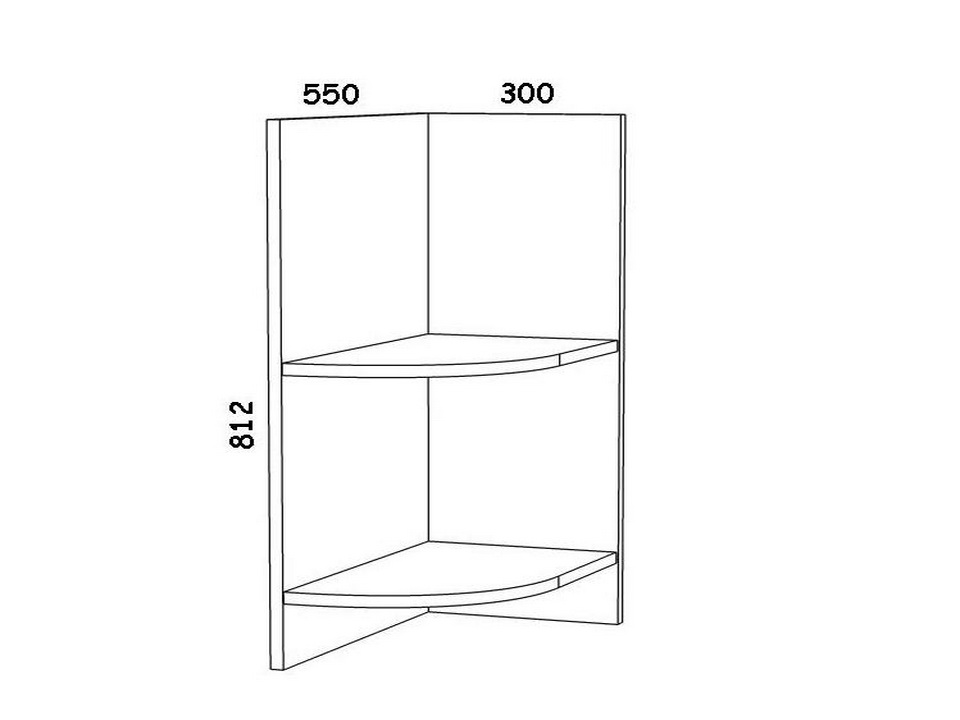

Для примера можно рассмотреть угловой шкаф без установки сушки для посуды.

Составляющие углового шкафчика

Вертикальная планка предусмотрена для придания конструкции необходимой жесткости. В средней горизонтальной полочке выпиливается выемка для нее.

По такому же принципу детализируется шкаф под вытяжку:

В полочках вырезаются отверстия по диаметру вентиляционной трубы – обычно это гофра с диаметром от 110 до 150 мм. Нижняя полка поднимается в соответствии с высотой самого вентиляционного устройства.

Шкаф для утвари

На такой шкафчик можно установить горизонтальный фасад (один или два) – он будет открываться с помощью подъемников.

По такому же принципу можно детализировать любые шкафчики – с радиусными (закругленными) полочками, с открытыми и закрытыми полками.

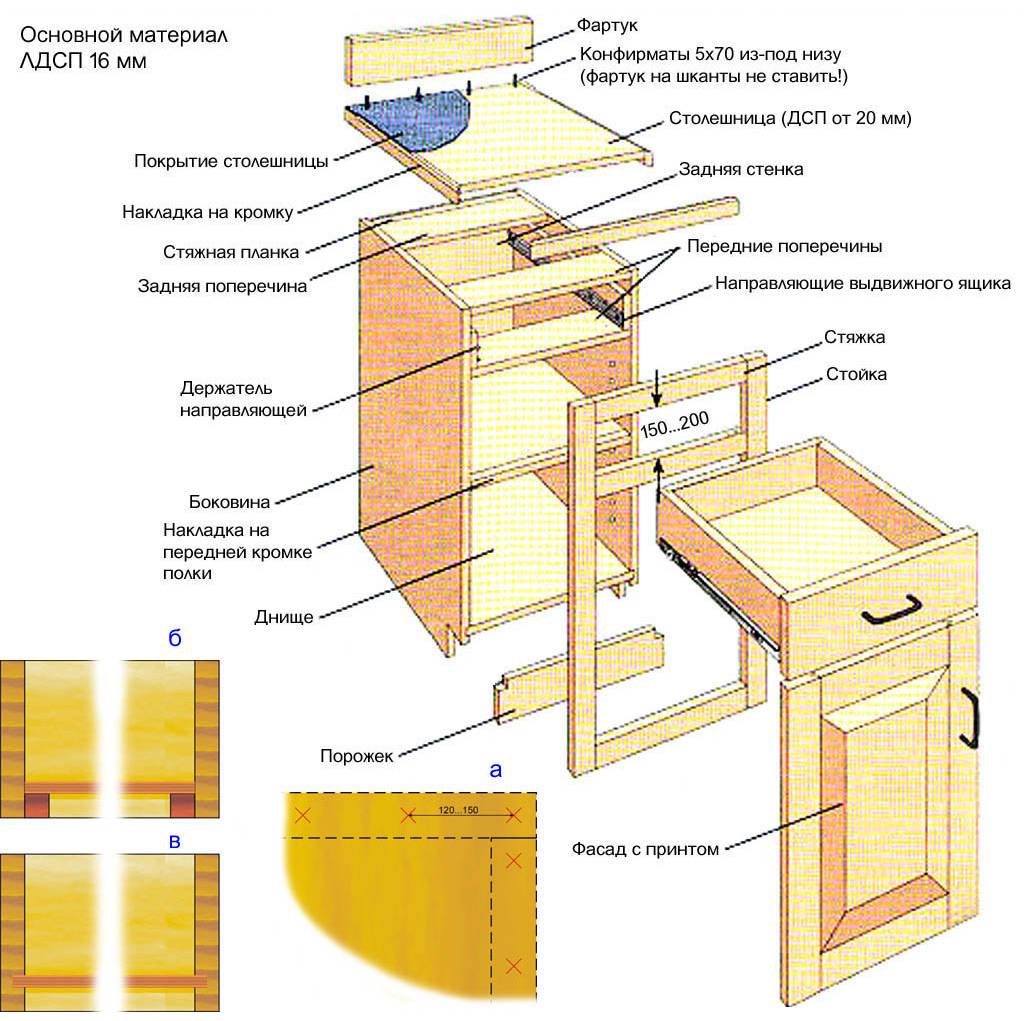

Деталировка нижних тумб также не представляет проблемы – они не сложнее навесных. Однако для тумбы под мойку следует исключить заднюю стенку, вместо нее – вертикально расположенная планка.

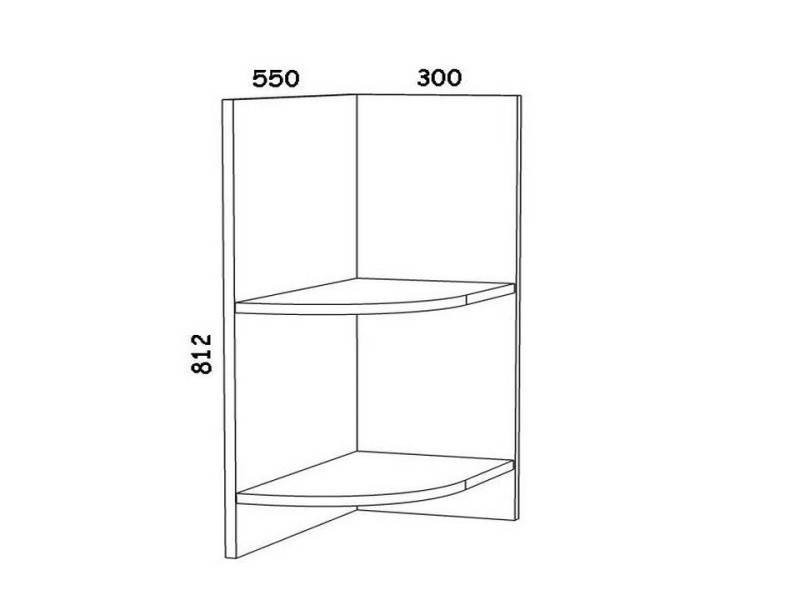

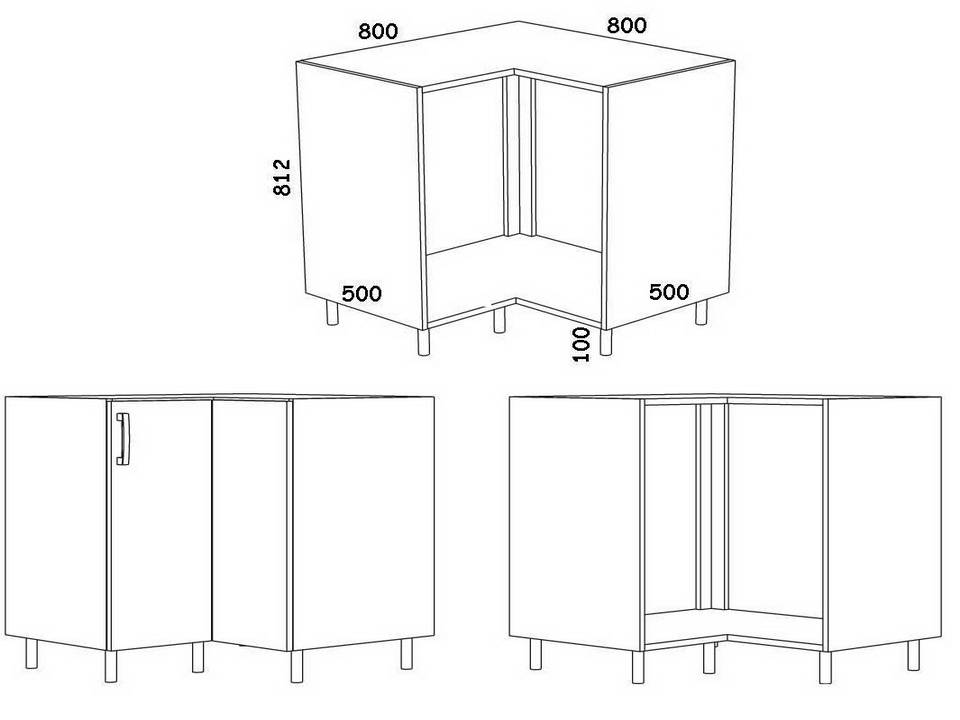

Угловой вариант тумбы под мойку

угловые вертикальные планки

задние горизонтальные планки

горизонтальные планки внутренние

Такие угловые тумбы имеют недостаток – сложность в полноценном использовании пространства под ней. Однако проблема разрешима – в продаже имеются конструкции именно для угловых вариантов мебели, которые позволяют почти полностью задействовать имеющийся объем. Можно подобрать модели угловых ящиков для кухни, чертежи и схемы которых есть в сети и на сайтах соответствующей тематики.

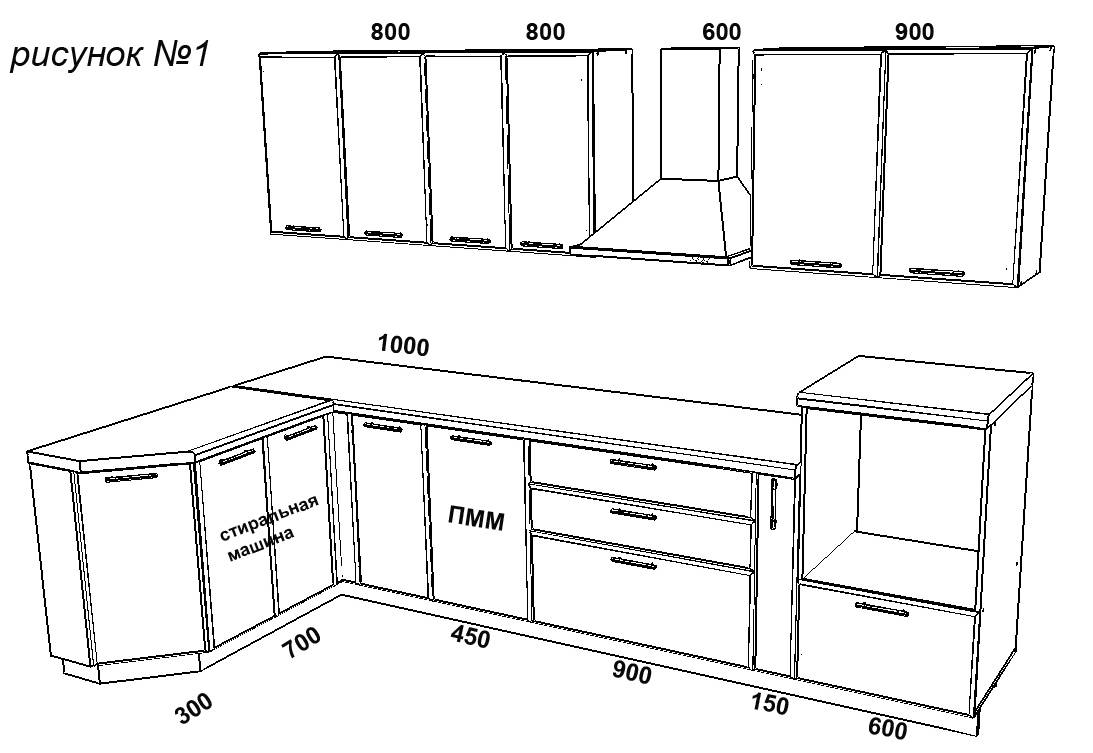

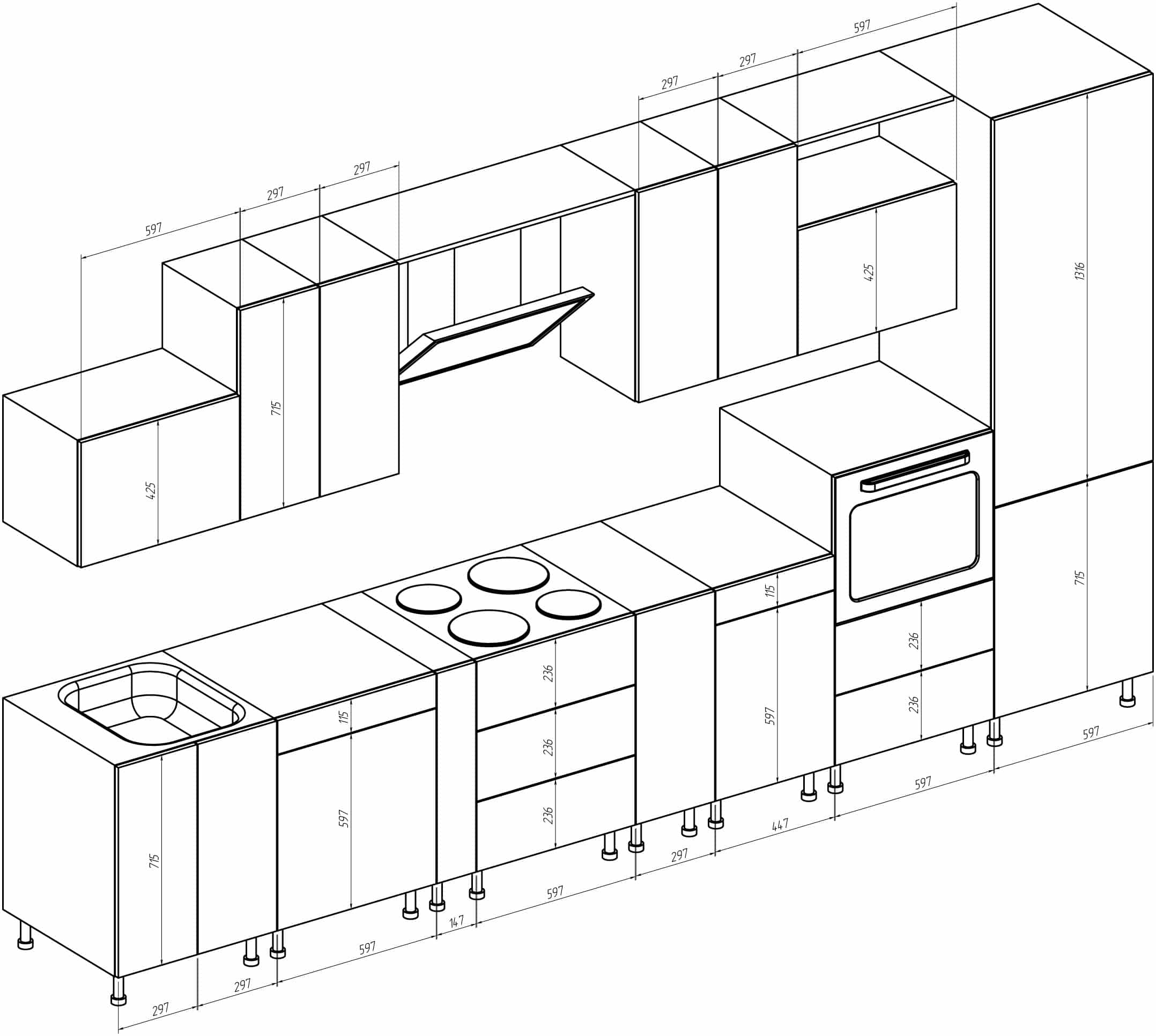

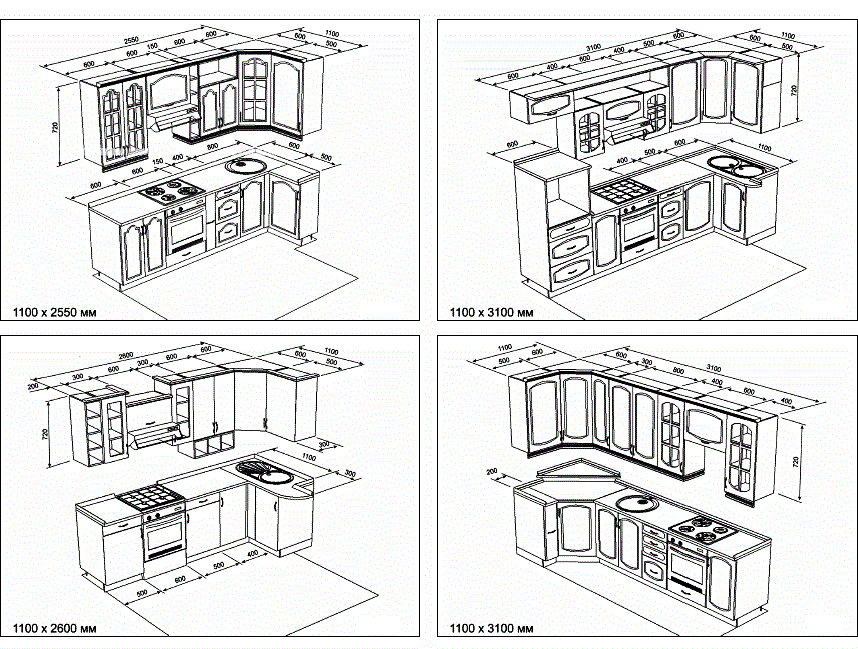

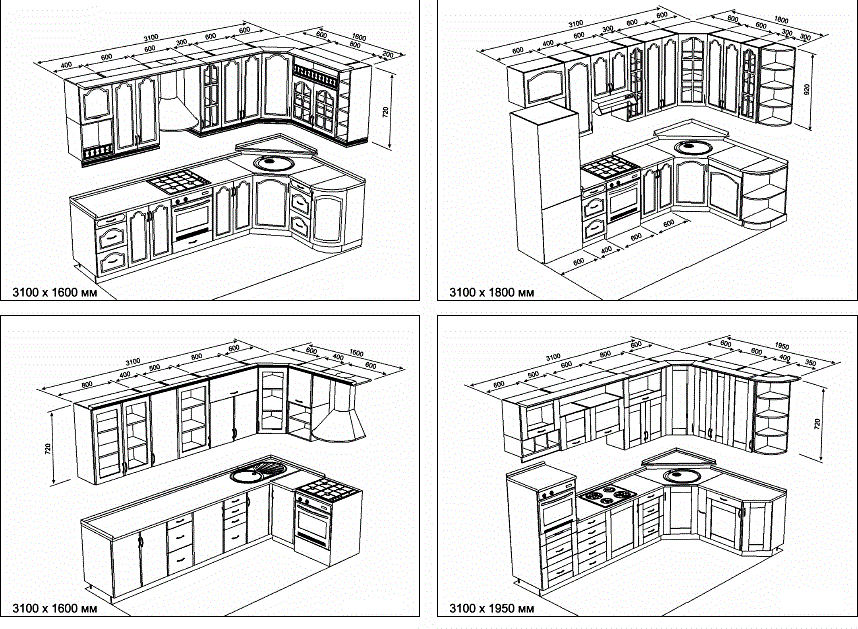

Можно использовать готовые чертежи кухонных шкафов с размерами – адаптировать их под габариты своего проекта.

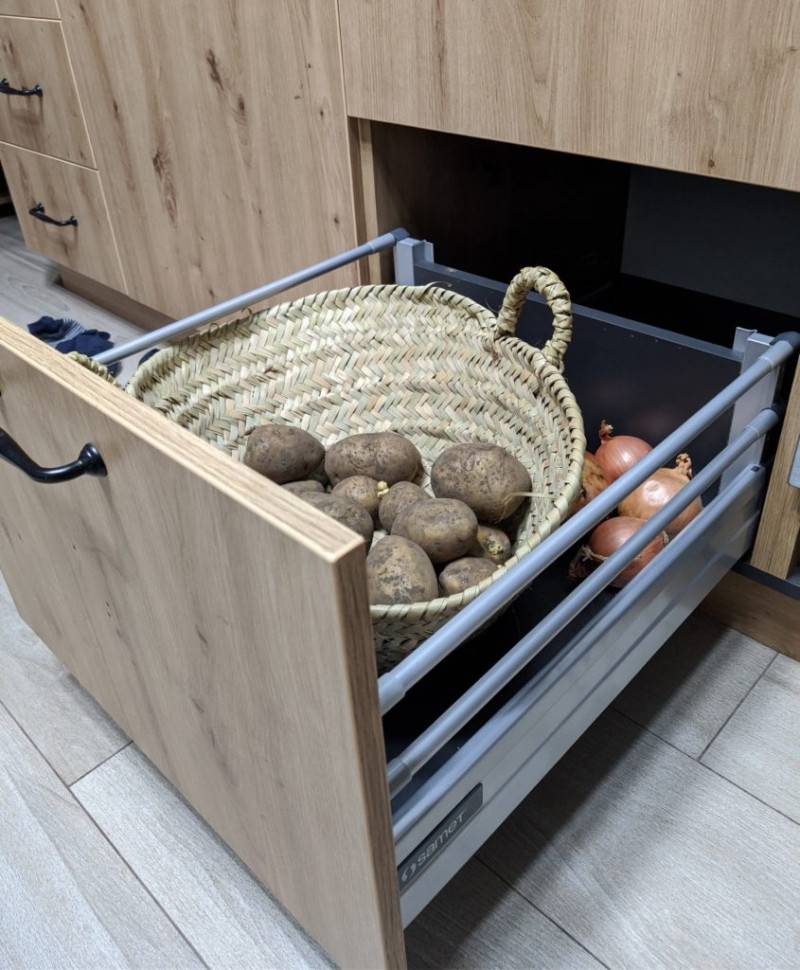

Кроме полок, можно запланировать выдвижные ящики. Единственное уточнение: для их комфортного длительного использования лучше приобрести соответствующую фурнитуру. Независимо от количества и веса помещенных в них предметов, они должны легко выдвигаться.

Такие ящики могут устанавливаться как дополнительный объем для хранения, например, под встроенной техникой.

Деталировка ящика, установленного в полку

передняя и задняя стенка ящика

боковые стенки ящика

По деталировке видно, что ящик состоит из 4 планок – двух боковых, задней и фасадной. Ширина (то есть длина задней и передней) рассчитывается так: от общей ширины отнимается толщина двух боковых. Размер дна должен быть меньше габаритов ящика на 4 мм.

Чтобы выдвигать ящик, нужны направляющие, по одной с каждой стороны. Поэтому для расчета ширины ящика от ширины пространства полки, в которую он будет установлен, нужно вычесть удвоенную сумму толщин боковины и направляющей.

Чтобы ящик плотно закрывался, направляющая должна быть короче общей глубины тумбы или полки на 5 мм (или больше, но не меньше).

Как нарисовать кухню

У каждого владельца квартиры наступает такой момент, когда требуется заново обустроить своё жилище. На первое место встаёт проблема планировки кухни с диваном. Возникает вопрос: как нарисовать эскиз и оформление кухни в доме?

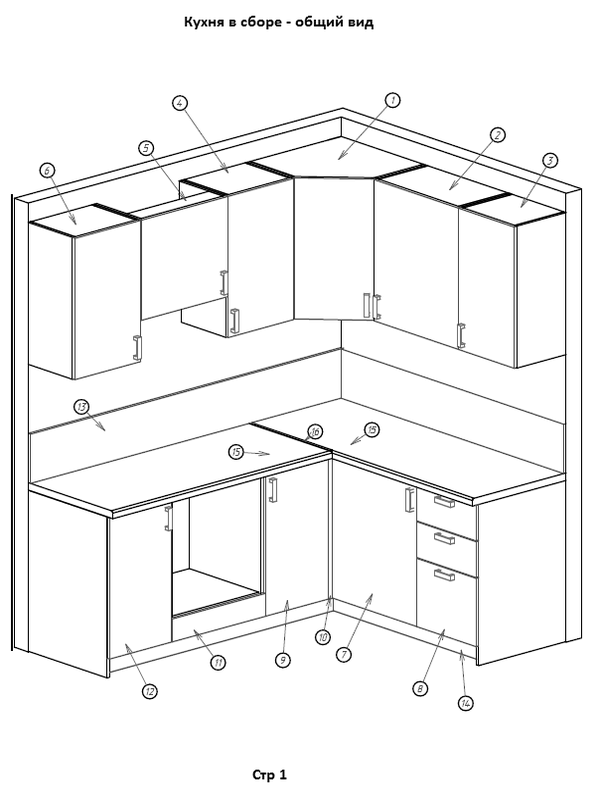

Чтобы кухня стала удобной, её проект нужно разработать заранее. Можно эскиз выполнить простым карандашом на тетрадном листе, а можно воспользоваться персональным компьютером и сделать рисунок кухни онлайн. Таким образом можно учесть тонкости помещения и придать ему наибольшую функциональность.

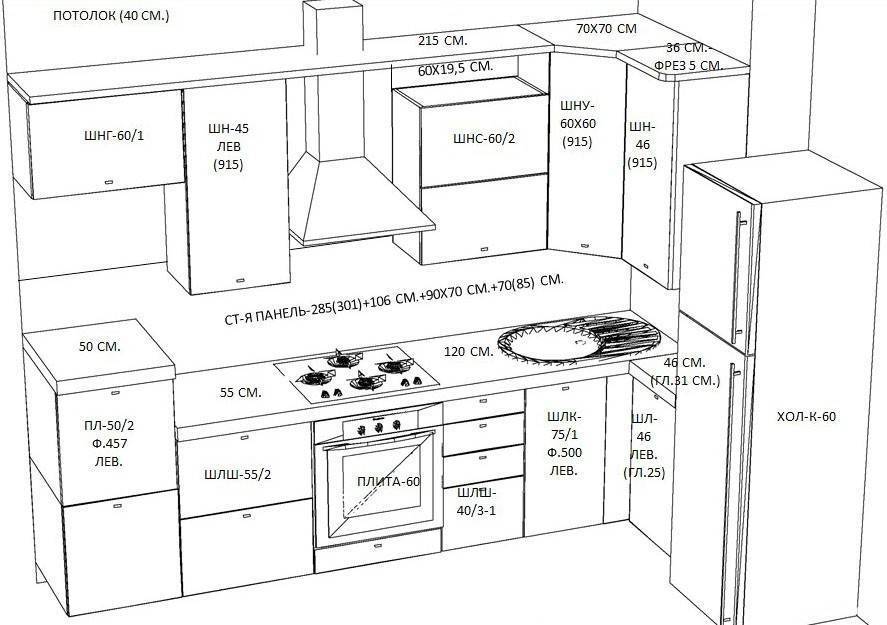

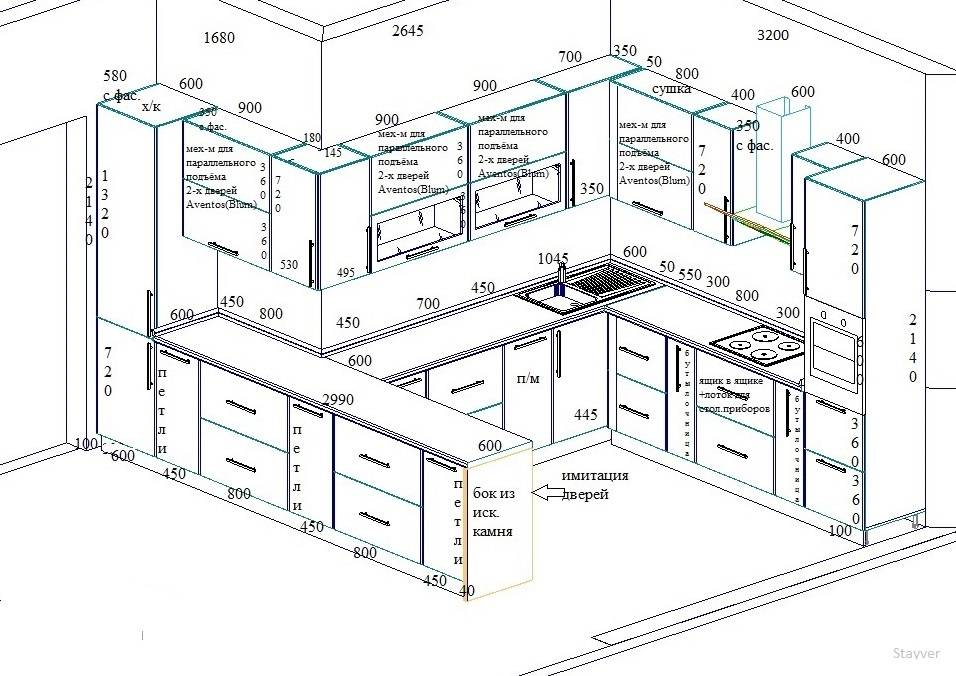

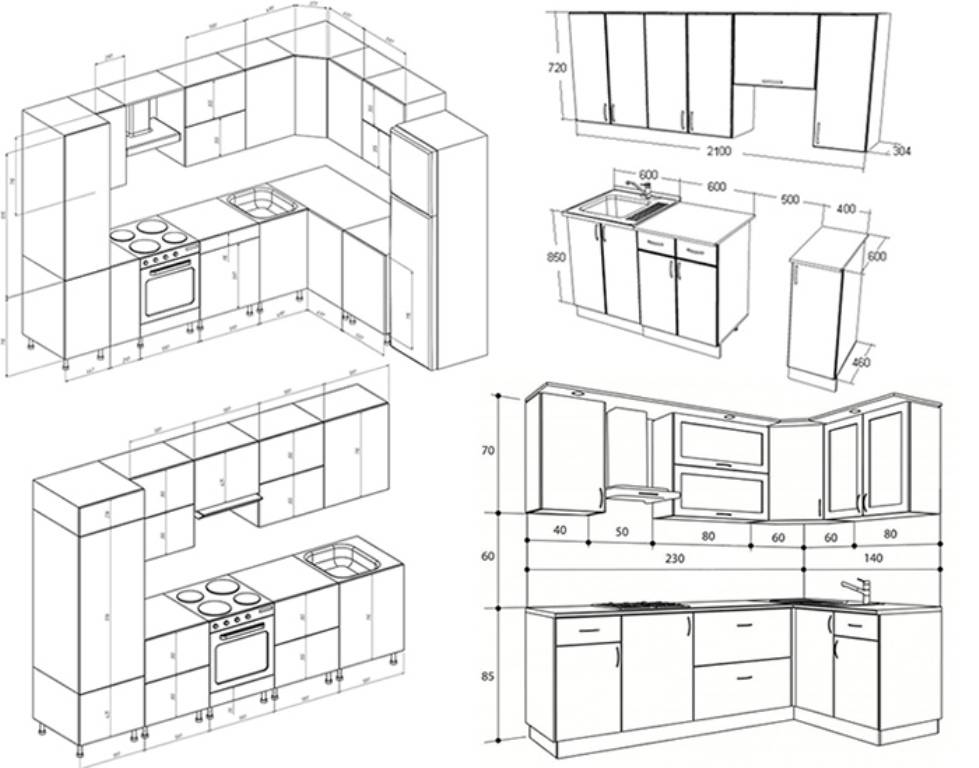

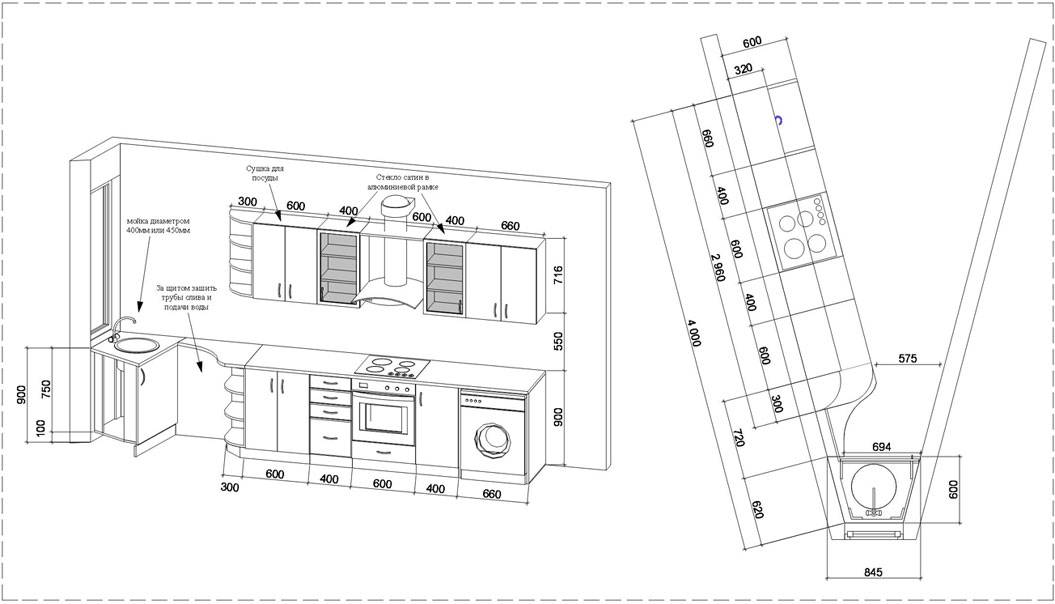

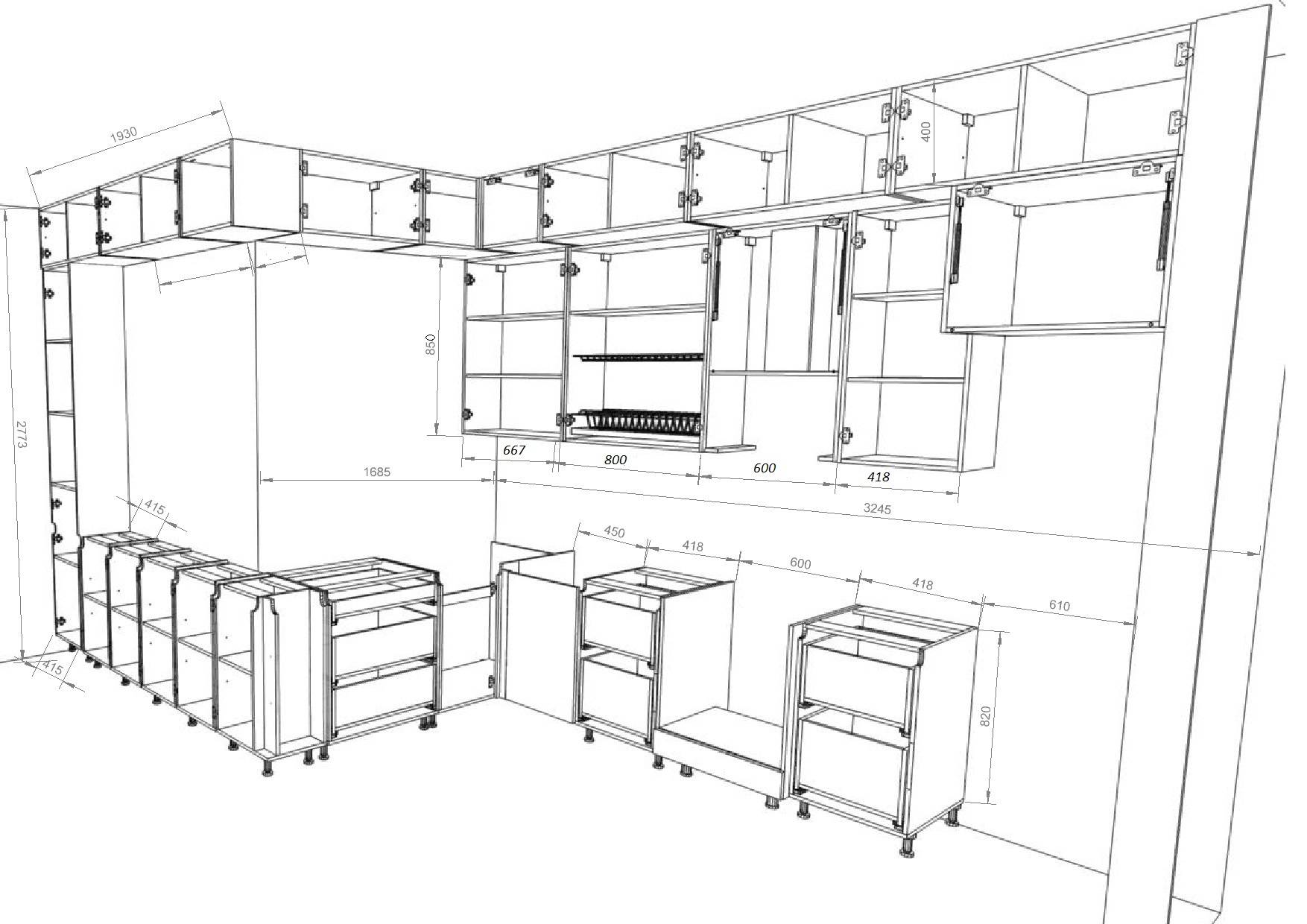

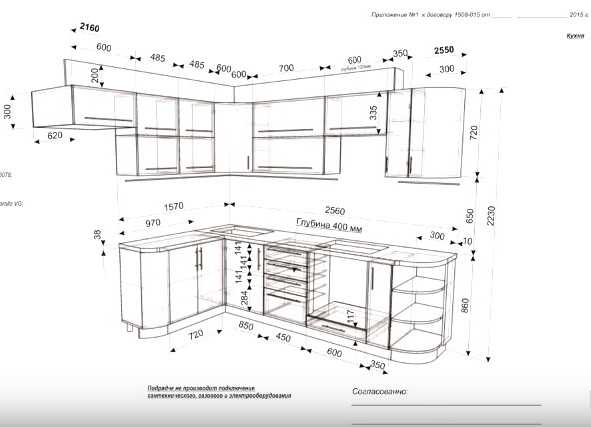

Пример чертежа угловой кухни со всеми размерами и обозначениями

Рекомендации по разработке проекта кухни

Чтобы карандашом нарисовать планировку кухни 12 метров, требуется несколько шагов. Такая поэтапная работа позволит в проекте учесть малейшие нюансы кухонного помещения.

На первом этапе делается замер площади кухни. Измеряется длина стен, размер проёмов дверей и окон, а также длина плинтусов. От каждого из этих параметров зависит будущая расстановка мебели.

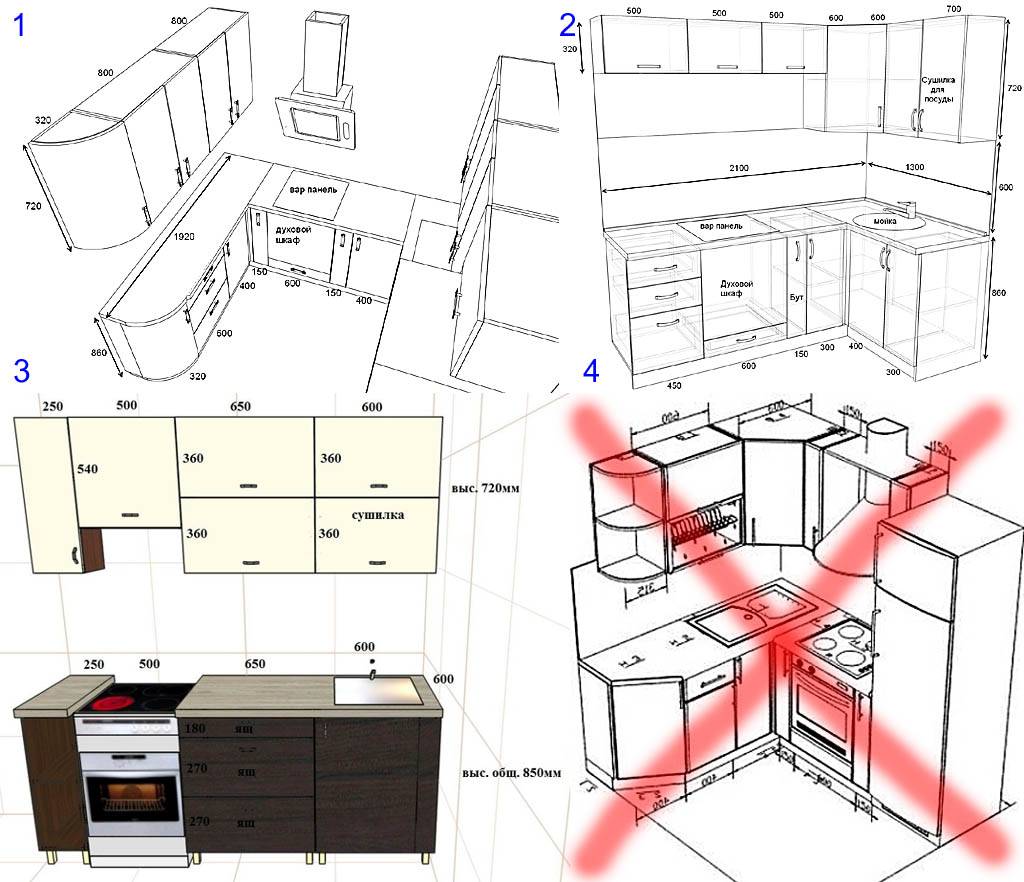

Затем, на следующем этапе, в выбранном масштабе создаётся черновая схема. В ней карандашом показываются все перечисленные предметы. Схема покажет наиболее точно местонахождение кухонной техники относительно стен.

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится. НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело. Главное – вооружиться терпением, помнить о точности и соблюдать несложный алгоритм, который вы найдете в данной статье. Про модульные кухни эконом класса можете прочитать перейдя по данной ссылке.

Создание эскиза

Прежде всего необходим проект с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

Самые популярные:

• PRO-100 – считается одной из самых понятных и удобных в применении;
• KitchenDraw;
• К3-Мебель;
• Базис-Конструктор-Мебельщик;
• Woody.

В чем преимущество компьютерной программы?

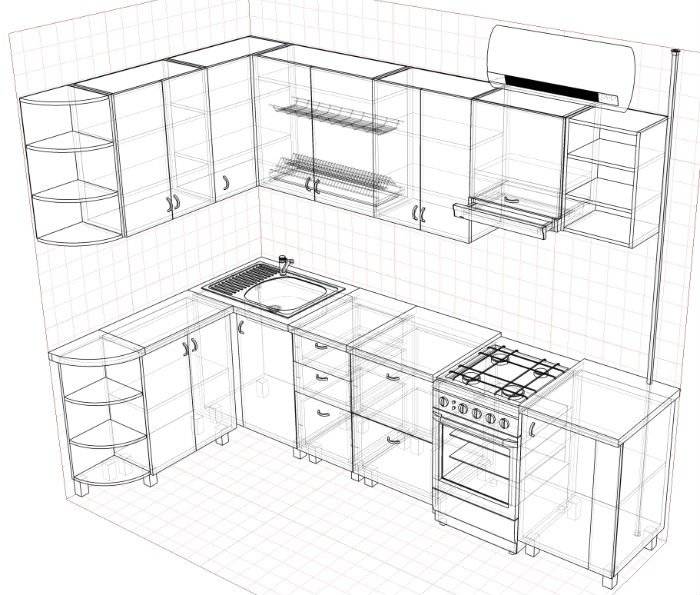

На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере.

Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки.

Устанавливаем напольные и навесные шкафы

Навешивание шкафов

Наличие навесных шкафов на кухне – это не просто дань моде, а необходимость в том, чтобы спрятать в них кухонную утварь, которой у хозяйки предостаточно. Чтобы навесить шкафы, необходимо обзавестись навесами, которые могут быть разными. Как правило, такие элементы могут отсутствовать в комплекте.

Как уже было сказано, что навесы могут быть разными, но их крепеж мало, чем отличается, несмотря ни на простоту, ни на сложность навесов.

Простые навесы

Многие пользуются простыми навесами, которые представляют обычную оцинкованную пластину с отверстиями для крепления к мебели, а также отверстием большего диаметра для навешивания на элемент крепления. Это может быть крюк или головка мощного винта, закрепленного в стене. Эти пластины устанавливаются на боковые части шкафов с двух сторон. Крепление не очень надежное, так как шурупы ввинчиваются в торец ЛДСП, который особой надежностью не отличается. Используется такой вариант крепежа только в случае незначительной нагрузки.

Мебельные навесы -виды

Существуют и другие виды навесов, которые более надежные, так как у них предусмотрено еще одно крепление – к верхней части шкафчика. В таком случае нагрузка на боковые элементы процентов на 30 меньше, что позволяет больше нагружать всю конструкцию.

Уголки также относятся к более надежным навесным элементам шкафчиков, так как их крепление осуществляется посредством длинного сквозного болта. Единственная проблема – это их нерегулируемость, тем более что их необходимо устанавливать на удалении 5-10 см от края верхней крышки шкафа. Таких уголков можно установить столько, сколько необходимо для надежности.

Учитывая тот факт, что такие крепежи устанавливаются далеко (сравнительно) от края, то их регулировать весьма сложно и приходится устанавливать подкладки нужной толщины, что не совсем удобно.

Более современные мебельные навесы для кухонных шкафов

Регулируемые навесы

Решить подобные проблемы помогут регулируемые навесы, которые позволяют, хотя и в нешироких пределах, но отрегулировать положение навесных шкафов, как по горизонтали, так и по вертикали, прижимая мебель практически к самой стене. Их конструкция состоит из пластикового корпуса, металлического навеса, а также системы регулировок. Их крепление на мебели осуществляется на боковых стенках, при этом сами навесы размещаются внутри мебели, а в задней стенке следует прорезать отверстия под металлические навесы. Навешивается мебель на специальные монтажные рейки или планки. Достоинство системы в том, что можно закрепить длинную рейку под все шкафчики, что упрощает дальнейшую их регулировку, как в одной плоскости, так и по горизонтали, так как закрепить по уровню длинную рейку всегда намного проще. Кроме этого, такая система крепления позволяет быстро навешивать шкафчики, а при необходимости – быстро их снимать. Каждый такой навес может выдержать вес от 20 до 50 кг, в зависимости от модели и назначения.

Основные виды навесов для шкафчиков, подвесы кухн

Watch this video on YouTube

Общие положения

Не открою Америки, если замечу, что прежде чем начать проектирование кухонного гарнитура, необходимо создать проект помещения в целом. Для этого необходимо знать точные размеры помещения, а также положение существующих коммуникаций. Бездумное расположение света, розеток, разводка воды и канализации, вентиляции и прочих вещей на ранних этапах ремонта, как правило, не даёт о себе знать, а вот уже ближе к финишу оно может сильно бросаться в глаза, нарушая как эстетику, так и функциональность помещения. Так что если вы не являетесь профессионалом, но считаете себя «самоделкиным» и верите в свои силы, то начните ремонт с изучения базовых данных, так сказать, прописных истин. Найдите в интернете и изучите статьи из разряда «20 типичных ошибок при проектировании кухни», «варианты расположения розеток на кухне», «выбор фасада для кухонного гарнитура» и т.п. Из них станет понятно, какие существуют стандартные размеры мебели, какие бывают кухонные фасады, на какой высоте навешивается настенный ряд шкафчиков и какое расстояние рекомендуют соблюдать между ним и напольным рядом.

Ну и для того, чтобы наконец начать «рисовать» шкафчики на бумаге, надо либо заранее приобрести всю крупную отдельно стоящую и встраиваемую бытовую технику, либо чётко представлять и знать её монтажные размеры и учитывать в проектировании. Для чего это нужно и так должно быть понятно.

Виды крепежей для навески

Техпроцесс изготовления кухни американскими самодельщиками наглядно

Сразу оговоримся, конечно же, не все так делают кухни, это некий
средний вариант, ведь результат можно достигнуть с помощью различных
конструктивных решений, а визуально это будет выглядеть одинаково.

Фото взяты с сайта
https://www.addicted2decorating.com,
на котором, кстати не первом, почему-то американские домохозяйки
делают мебель, умело пользуясь различными инструментами. Так ли этом
на самом деле, мы не знаем.

Хотя, мы думаем, что кому-то может понравится вот такая технология
изготовления кухни и откажется от применения ДСП. Вообще весь
процесс напоминает стройку с кучей мусора, пыли, шумом.

Изготовление кухонного модуля

Как Вы видите на фото, все детали кухонных модулей выполнены из
фанеры, причём не березовой, как у нас, а фанерованной шпоном ценных
пород древесины. Сборка корпусов с помощью гвоздезабивочного
пистолета.

Рис. 11. Бок кухонного модуля и бок опорного короба

Рис. 12. Опорный короб и кухонный модуль без задней стенки

Рис. 13. Кухонный модуль с задним ребром жесткости

Рис. 14. Кухонный модуль с задней стенкой из фанеры

Рис. 15. Кухонные корпуса с закрепленной лицевой рамкой

Рис. 16. Кухонный модуль под ящики

Кухонный модуль с ящиками и изготовление выдвижного ящика

Выдвижные ящики
полностью изготавливаются из фанеры. Чтобы установить ящик на
шариковые
направляющие, помните на корпусе лицевая рамка, на боковые
стенки крепятся бруски, а к ним уже сами направляющие.

Рис. 17. Сборка выдвижного ящика

Рис. 18. Бруски опоры дна ящика закреплены

Рис. 19. Дно ящика из фанеры закреплено на скобах

Рис. 20. Шариковая направляющая прикручена на боку ящика

Рис. 21. Специальное приспособление для монтажа бруска под направляющие на боковую стенку под прямым углом

Рис. 22. Шариковая направляющая прикручена к бруску

Рис. 23. Ящики установлены в кухонный модуль

Рис. 24. Ящики за распашными дверками установлены в колонку

Изготовление столешницы

Столешница изготовлена из паркета твердых пород древесины, на
торец столешницы наклеена планка.

Рис. 25. Паркет на столешнице, стыки потом зашпаклёваны

Рис. 26. Перепады и шпаклёвка шлифовались сначала ленточной, а потом эксцентриковой шлифовальной машинками

Рис. 27. Для тонировки столешницы была применена морилка

Рис. 28. Столешница подготовлена к отделке

Как сделаны фасады для кухни

Автор выбрала простой способ изготовления фасадов, никаких
сложных фрезеровок и филёнок. В основе дверок щитовая конструкция.

Рис. 29. Предварительно прокрашенный щит заготовка под будущую дверь

Рис. 30. Прибивается раскладка из скругленных деревянных реек по периметру щита

Рис. 31. Очередное интересное приспособления для сверления под чашки петель

Рис. 32. Приспособление для сверления под петли в работе

Рис. 33. Отверстия под чашки петель засверлены

Рис. 34. Набивается декоративная раскладка по контуру и внутренней части будущего фасада

Рис. 35. Фасады с набитой декоративной раскладкой

Рис. 36. Вот так выглядят фасады в финишном исполнении после покраски

Рис. 37. Интересное фото, на котором видно какие используются петли для навешивания дверок на лицевую рамку, причём при такой конструкции ящики спокойно выдвигаются, не задевая дверки

	Многообразие дизайна современной кухни – Американа из Бразилии Для создания статьи по современному дизайну кухонь из Южной Америки, мы проанализировали большую подборку фотографий кухонь с сайтов по аренде и продажи недвижимости в Бразилии. Как результат мы выделим основные особенности оформления фасадной части, цветовые конструктивные закономерности южноамериканских кухонь.

А что ещё внутри кухонных модулей?

А внутри кухонных модулей делаются ящики, выдвижные модули для
кухонной утвари и даже холодильник, который мимикрировал под цвет
кухни.

Рис. 38-39. Холодильник покрашен в цвет кухни

Рис. 40. Выдвижные ящики для посуды и бытовой техники внутри пенала

Рис. 41-42. Выдвижной модуль из фанеры для кухонной утвари

Рис. 43. Внутренние выдвижные ящики для кастрюль за распашными дверьми

Варианты отделки

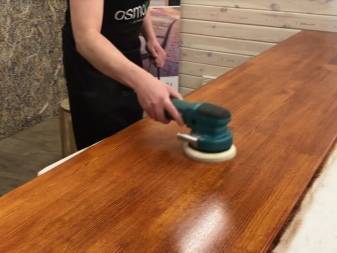

Чаще всего кухня, изготовленная таким образом, просто покрывается лаком. Это повышает износостойкость поверхностей и делает их привлекательнее. Готовую мебель шлифуют, промазывают грунтом и только потом лакируют, оставляя на сушку в закрытом пространстве. Это классическое лаконичное решение, которое подчеркивает натуральный оттенок дерева.

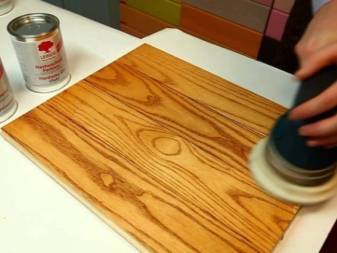

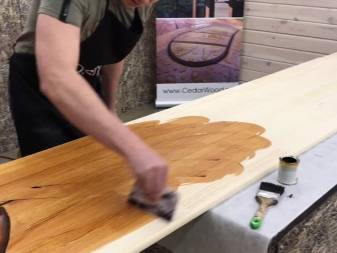

Еще один вариант – морилка. Он сегодня особенно актуален. Если цвет щита не устраивает, а вариантов нет, выручает тонировка морилкой. Наконец, мебель из щитов можно просто покрасить. Причем здесь тоже много вариантов: разными цветами, с градацией цвета, искусственно состарить и т. д. Мебель можно украсить декупажем и только потом лакировать – тоже популярный вариант.

Фотоинструкция по изготовлению оригинального самодельного кухонного гарнитура из натурального дуба

Темы с красивой мебелью из дерева, сделанной своими руками, традиционно вызывают повышенный интерес у пользователей FORUMHOUSE. Такая мебель может быть изготовлена из фанеры или обрезков досок, оставшихся после строительства, но привлекательней всего смотрится массив древесины. На примере опыта участника портала Oz_haffen, мы расскажем, как сделать кухонный гарнитур из натурального дуба.

• Размеры мебели из массива древесины для кухни.
• Как сделать кухонный гарнитур из натурального дуба.
• Как изготовить резные кухонные фасады для мебели.
• Какие нужны инструменты для изготовления мебели.
• Сколько стоит сделать кухню из массива древесины дуба.

Делимся опытом: плюсы изготовления кухни своими руками

Во-первых, при решении сделать кухонный гарнитур своими руками, вы не будете привязаны ни к каким стандартам и ограничениям конкретного производства. Вы можете заказать корпус кухни в одном месте, фасады – в другом, столешницу – в третьем. А фурнитуру и вовсе у разных поставщиков.

Во-вторых, будет возможность собирать мебель поэтапно, по мере поступления средств. Например, в один месяц собрать только корпус нижних столов тумб и установить столешницу. Во второй – заказать и навесить фасады, приобрести технику. А потом уже заняться верхними навесными шкафами.

В-третьих, если вы все сделаете правильно, вы существенно сэкономите. Кухня своими руками обойдется дешевле. Как подтверждает опыт многих, кто пошел этим путем, примерно в два раза.

В-четвертых, приобретете новый опыт и знания, а также отвлечетесь от повседневной рутины. Создавать что-то своими руками это всегда увлекательно. Вдвойне приятно, когда лично сделанным пользуешься ежедневно.

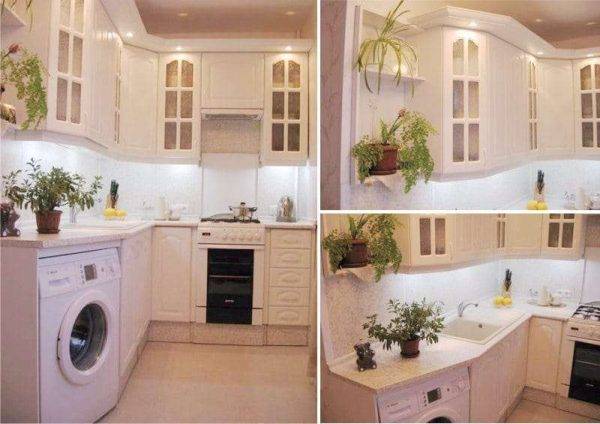

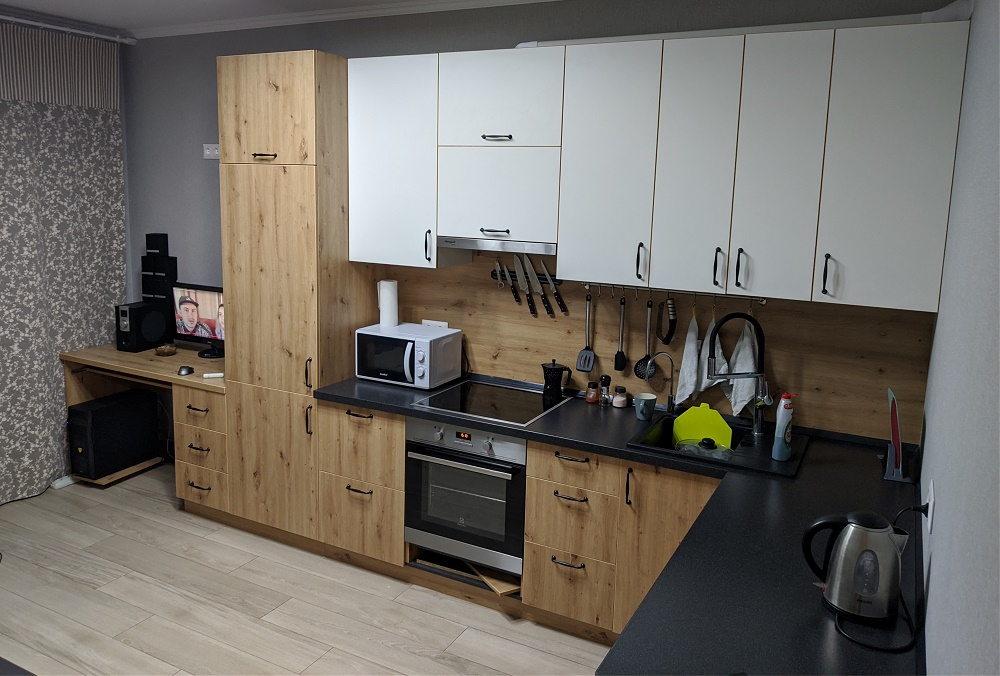

Например, вот эту самодельную кухню на фото собрал Дмитрий самостоятельно, за несколько выходных.

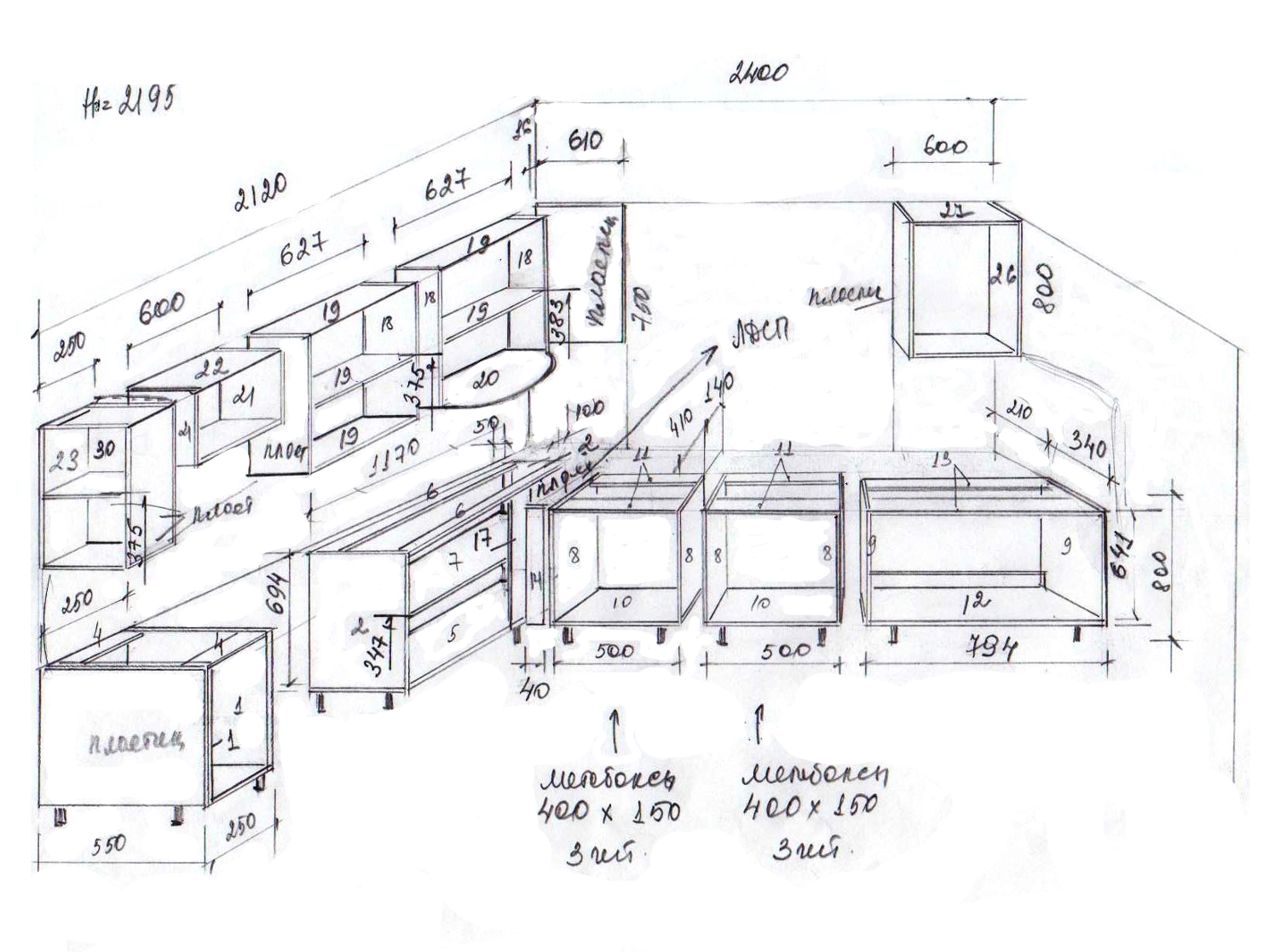

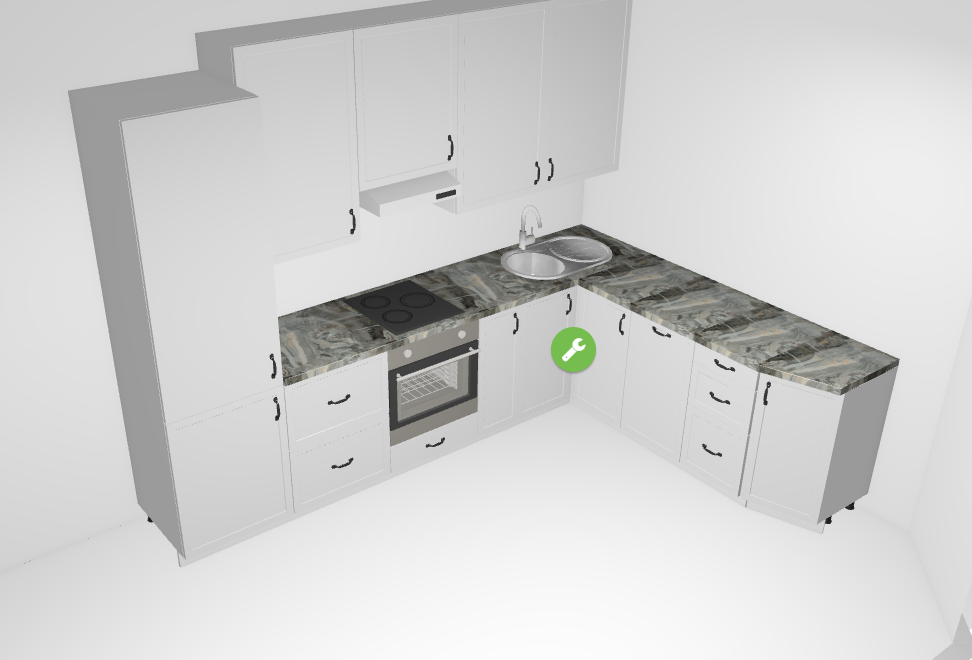

Первоначальный эскиз он отрисовал по плану кухни.

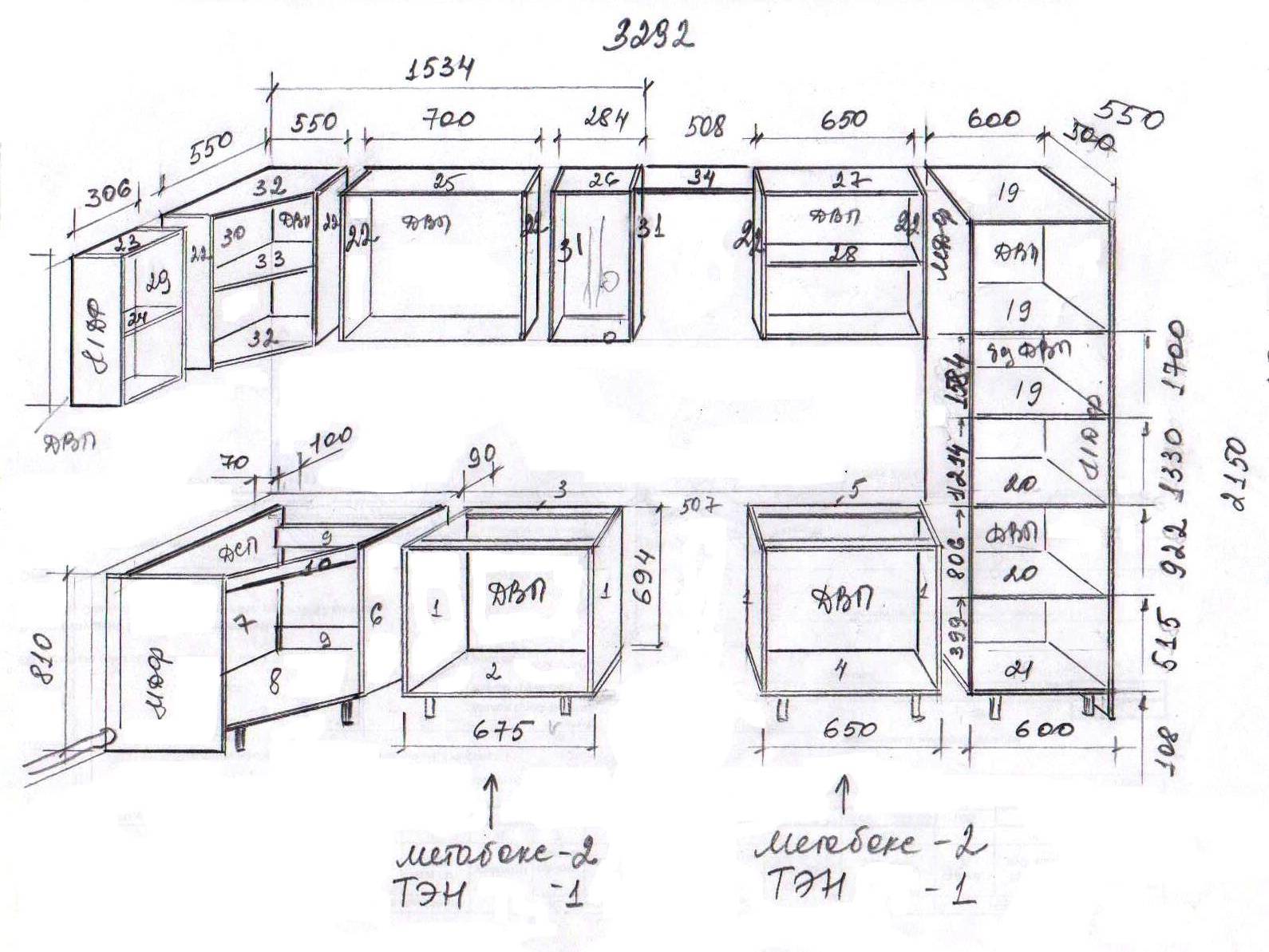

А затем заказал чертежи и деталировку кухни с присадкой дистанционно на сайте delay-mebel.ru.

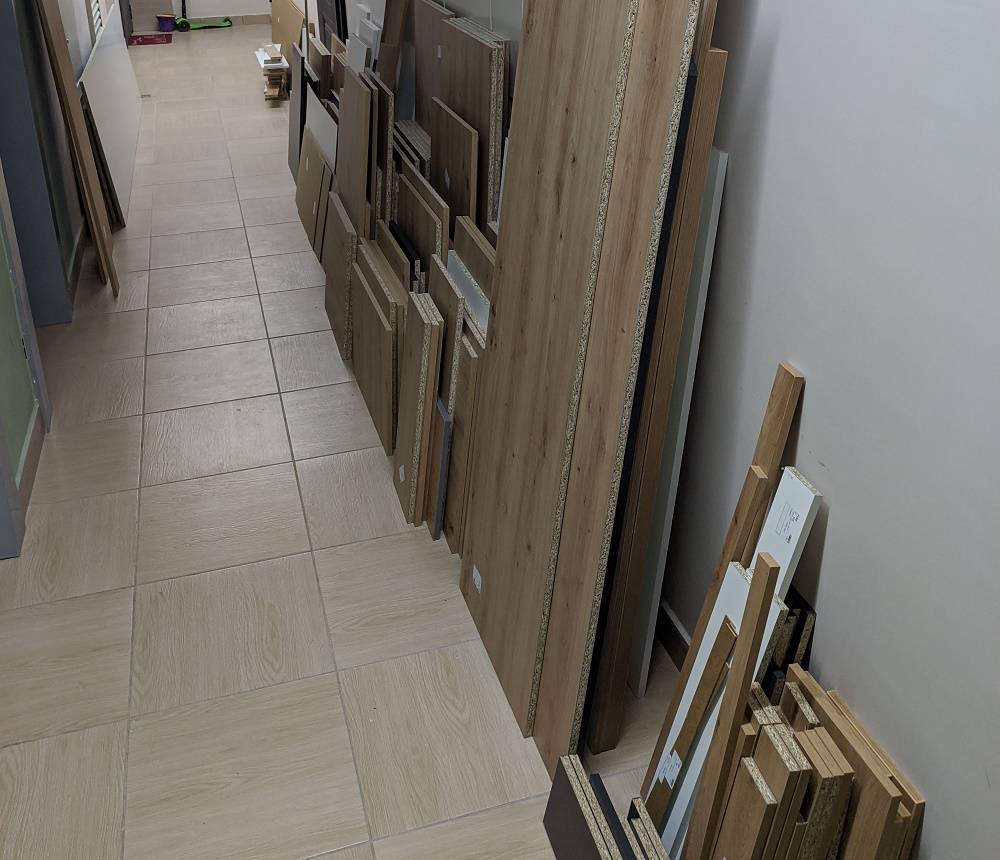

После этого обратился в компанию «Пан-распил» для заказа распила деталей с кромлением и засверловкой под сборку.

Вот его первые слова, когда доставили заказ.

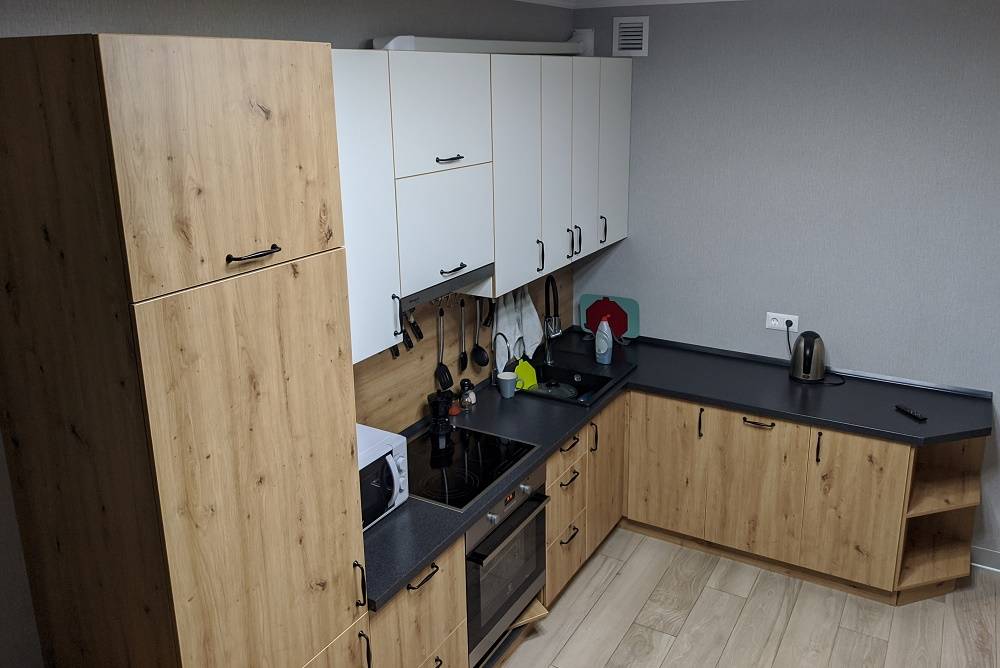

Но, как говорится, глаза боятся – руки делают. В итоге получилась такая красавица!

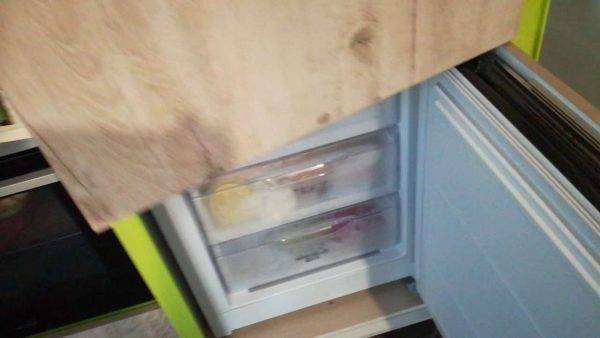

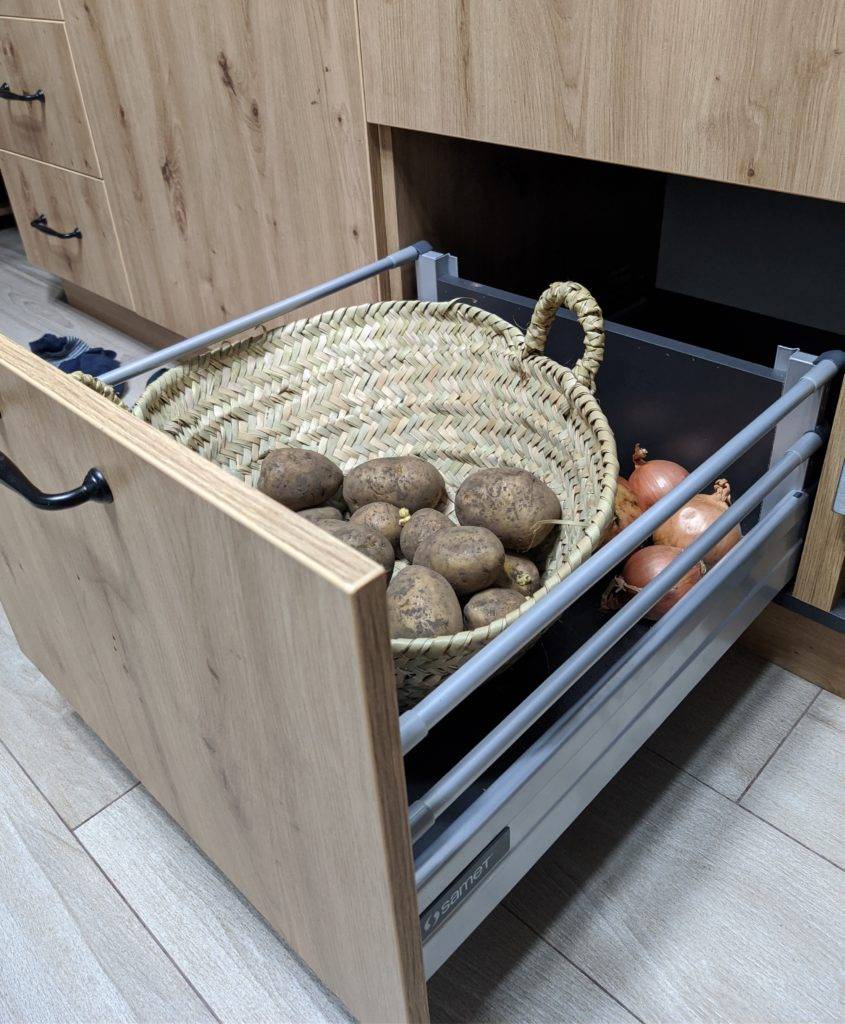

Конечно, без ляпов не обошлось. Механизм выдвижного ящика под духовым шкафом оказался с браком, пришлось долго ждать замены по гарантии.

Но кухня собрана своими руками, ею можно пользоваться и любоваться.

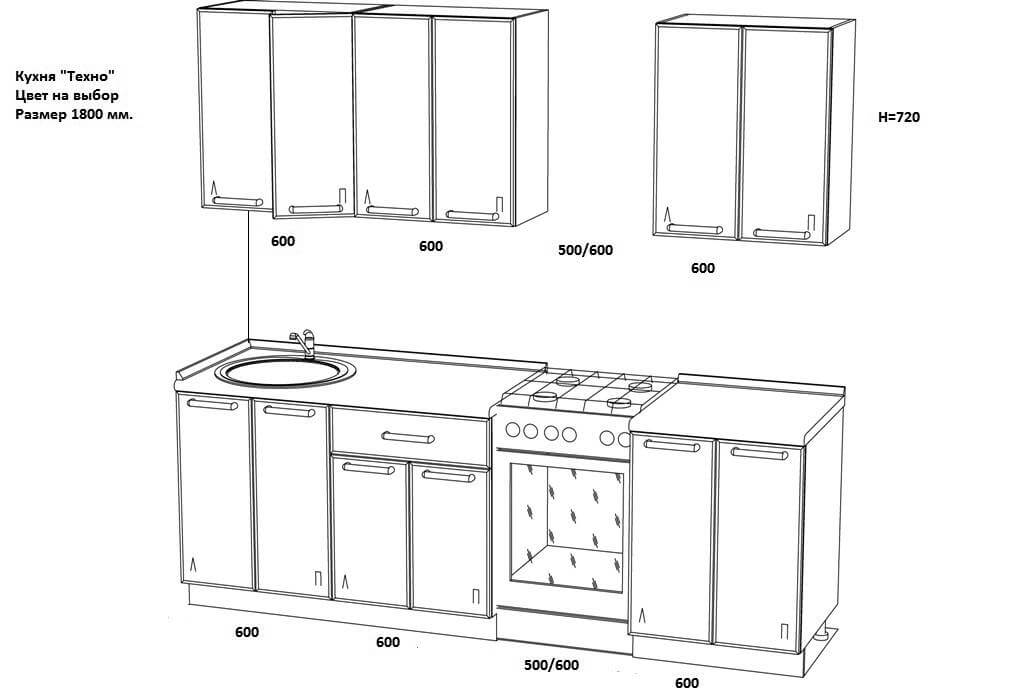

Чертежи и размеры навесных кухонных шкафов

Есть определенные стандарты для навесных кухонных модулей:

• Глубина в разных сериях кухонной мебели составляет 280, 300, 320 мм. Чаще всего – 300 мм. Угловой модуль задается размером 560х560 или 600х600 с фасадом 350-400 мм, в зависимости от глубины боковин.
• Высота стандартных модулей – 720 мм, для высоких шкафов – 900 мм. В современных кухнях с «облегченным» верхом горизонтально расположенные модули имеют высоту 360-540 мм.
• Ширина задается 300-450 мм для однодверных шкафов и 500-900 мм для двухдверных. Дизайн кухни может предполагать более широкие створки, но пользоваться ими будет неудобно. Если, конечно, они не открываются вверх с помощью подъемного механизма.

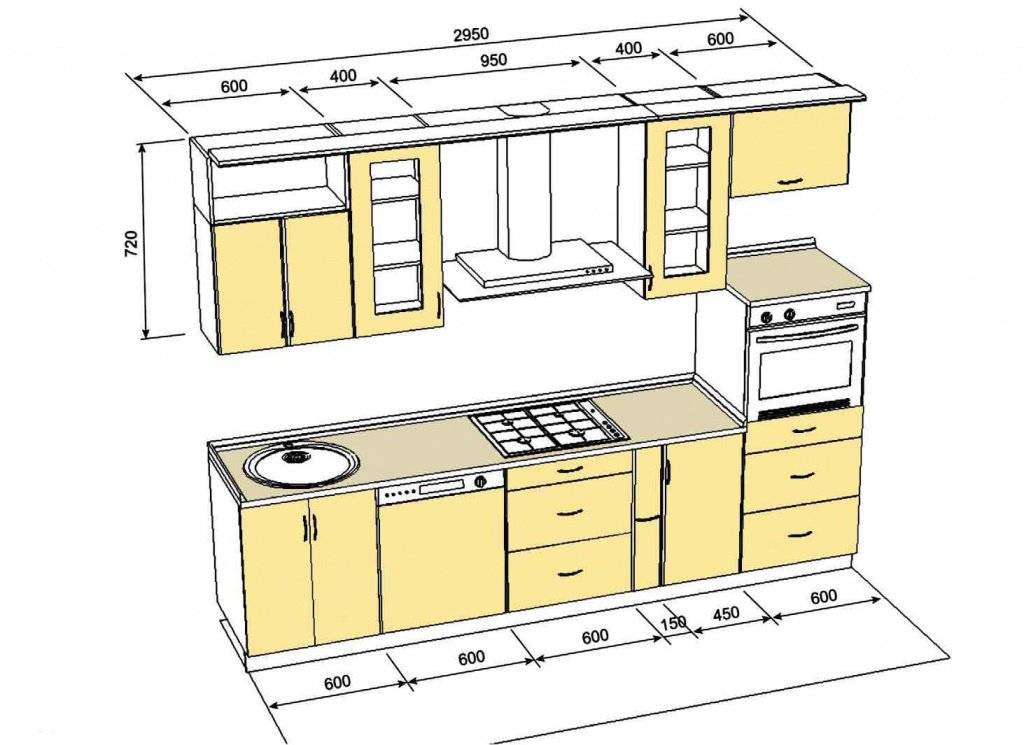

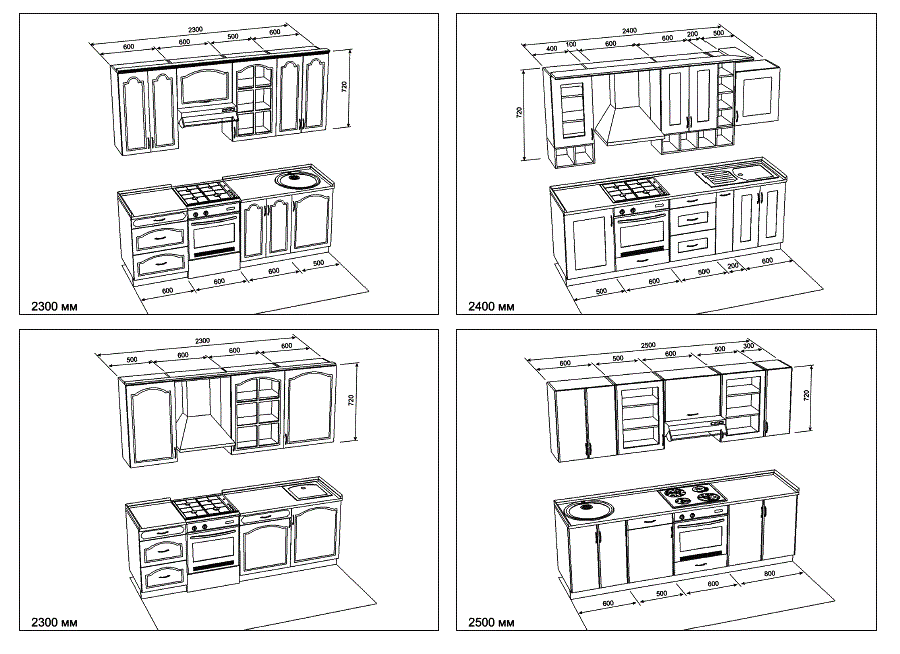

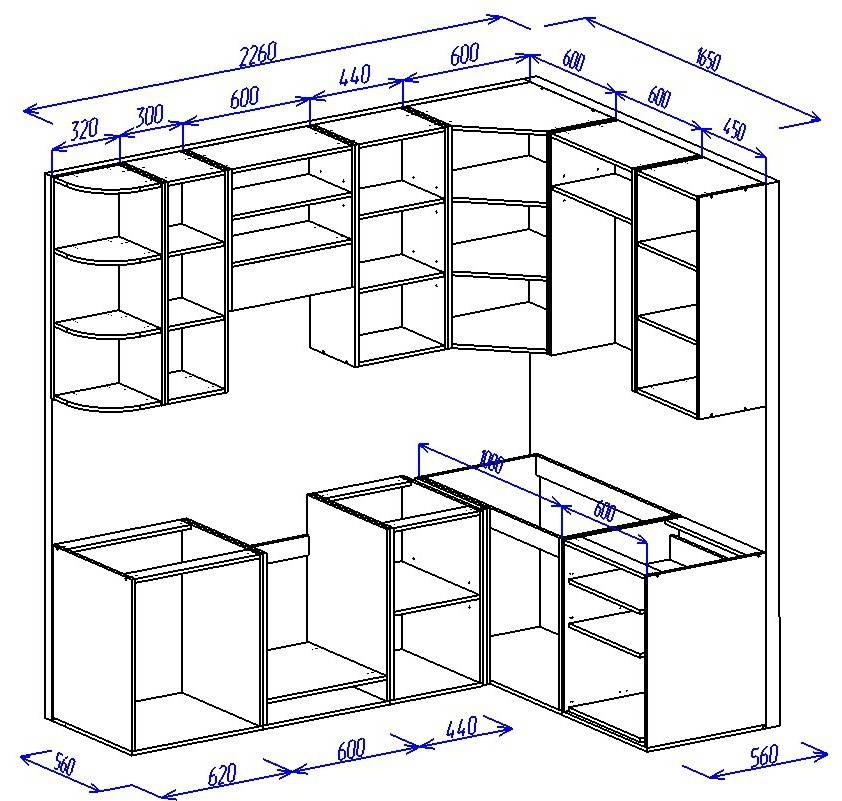

Чертежи с размерами для обычного навесного шкафа с распашными створками и формулами для самостоятельного расчета деталировки корпуса, фасадов:

Основные чертежи с размерами для навесного шкафа с горизонтальными фасадами и формулами для расчета деталей корпуса, фасадов для изготовления своими руками:

Чертежи с размерами для углового навесного модуля «трапецией», с фальш-панелью и Г-образной формы и примером расчета деталей корпуса и фасадов:

Шкафы под вытяжку, витрины с накладными пилястрами и ящиками, торцевые и другие нестандартные модули проектируются индивидуально, с незначительными изменениями приведенных выше стандартных модулей.

Как повесить шкафы на кухне

Еще перед тем как собрать кухонный гарнитур надо закупить для крепления навесных шкафов навесы и межсекционные мебельные стяжки. Начнем с навесов они бывают разных видов, вот о них и поговорим.

Как собрать кухонный гарнитур вы уже знаете, надо разобраться как его установить на место. Навесные шкафчики кухонного гарнитура монтируются на стену. Крепятся они при помощи мебельных навесов. Бывают они в виде металлических пластин с отверстиями под крепеж, но есть и более сложные конструкции. Более дешевые — обычные пластины металла. Они могут быть разной формы, выполняются из обычной или оцинкованной стали.

Простые навесы

Наиболее привычный вариант (вверху слева) — пластина с двумя небольшими отверстиями под крепеж и одним большим (в него вставляется крюк или головка винта, установленного в стену). Он устанавливается на торец боковин — справа и слева. При большой нагрузке этот вид навеса может выломаться, так как крепеж находится на небольшом расстоянии друг от друга и ЛДСП может развалиться. Более надежен вариант снизу — большее количество крепежа, но риск все равно есть.

Мебельные навесы -виды

Два других типа мебельных навесов более надежны, так как один из винтов устанавливаться будет еще и в крышку шкафчика, то есть нагрузка будет распределяться по большей площади.

Хорошо себя показали уголки. Один край этого навеса крепится через крышку. Делают сквозное отверстие, внизу устанавливают болт с шайбой, сверху затягивается гайкой (тоже с шайбой).  Устанавливают их на расстоянии 5-10 см от края, если предполагается большая нагрузка можно поставить три или четыре штуки, что с предыдущими моделями невозможно.

Кухонные шкафы навешены на уголки с подкладками — чтобы компенсировать разницу в толщине фартука

Общий недостаток всех этих креплений — они нерегулируемые. Как повесили, так и будет. Подвинуть от стены или к стене возможности нет. Если кухонный фартук выступает над плоскость. стены, приходится на стену монтировать планку или под каждый крепеж подбирать подкладку (кусок фанеры, деревяшку и т.п.). Второй недостаток — под каждый навес надо устанавливать отдельный крючок или дюбель. Не очень удобно.

Более современные мебельные навесы для кухонных шкафов

Регулируемые

Более сложный и дорогой навес состоит из пластикового корпуса, металлического навеса и системы регулировок, которая позволяет двигать его вперед/назад и вверх/вниз. Крепятся эти навесы на боковые стенки шкафчика изнутри, в задней стенке прорезается небольшое отверстие. В паре с этими навесами идет монтажная рейка или планка. Она крепится на стену, за верхний ее выступ цепляются крючки навесов. Устанавливать и снимать навесные шкафчики с этой системой крепления очень просто, а «грузоподъемность» у них достаточная  20-50 кг на один навес (зависит от модели и производителя).

Нижний угловой шкаф кухни (расчет деталей)

Детали:

Бока – 500 х 712 – 2 шт.Дно, крыша – 800 х 800 – 2 шт. (см. эскиз)Цоколь – 100 х 680 – 2 шт.

Бока нижнего углового шкафчика остаются константой – 500 х 712 мм, при условии, если они не попадают на коммуникации или другие важные объекты.

Для расчета дна и крыши углового ящика необходимо прорисовать подобный эскиз

Благодаря этому чертежу становится предельно ясно как именно выглядят дно и крыша кухонной угловой тумбы.

Если согласно предшествующим замерам помещения, в районе нижней детали ящика находится слив, необходимо будет сделать технологический вырез в этом месте.

Как вы уже наверняка заметили, угловой шкафчик – единственный элемент нижнего кухонного яруса, который обладает не только крышей, но и вертикальными планками, соединяющими верх и низ тумбы.

А вот ДВП в этом шкафчике отсутствует. Действительно, задней стенкой здесь жертвуется ради доступа к необходимым коммуникациям, вентилям, кранам.

Тумба №8

Детали:

Бок – 550 х 812 – 1 шт.Бок (задняя стенка) – 284 х 812 – 1 шт.Полка – 284 х 534 – 2 шт. (количество по вашему желанию)

Вертикальная стойка (бок), прилегающая к соседнему корпусу должна быть глубиной 550 мм, то есть больше рядом стоящего шкафчика на 50 мм. Это сделано исключительно ради эстетического внешнего вида кухни, чтобы при входе взгляд не наталкивался на щель между шкафчиками и стеной.

Задняя стенка здесь изготавливается из ЛДСП, ее глубина рассчитывается отталкиваясь от габаритного размера шкафчика (300 мм) минус толщина прилегающей стенки (16 мм). 300 – 16 = 284 мм.

Высота обоих боков равняется общей высоте кухни вместе с регулируемыми ножками – 812 мм.

С каждой стороны полки также необходимо отнять по 16 мм, так как они упираются в вертикальные стойки. 550 – 16 = 534 мм и 300 – 16 мм = 284 мм.

Конструктор кухни

Конструктор кухни онлайн — удобный и эффективный программный инструмент, с помощью которого значительно облегчается труд по подбору подходящей кухонной мебели. Самостоятельно, не выходя из дома и совершенно бесплатно, теперь можно создать профессиональный проект кухни онлайн, где будут учтены малейшие конструктивные особенности вашей квартиры. И вы сможете увидеть со всех сторон, как будет выглядеть ваша кухня после установки купленной мебели и ее стоимость.

Чтобы максимально облегчить нашим клиентам подбор элементов мебели в соответствии с их собственным вкусом, на нашем сайте имеется собственный кухни конструктор. Который позволяет каждому попробовать себя в качестве дизайнера интерьера кухни.

Для вашего удобства рекомендуем перед составление проекта пройти авторизацию в онлайн конструкторе. Это даст Вам возможность сохранять и редактировать свои проекты.

Рекомендуется использовать браузер (google chrome)

После составления проекта кухни

Оформите заявку на расчет кухни и мы пришлем вам точный расчет стоимости по Вашему проекту в вариантах:

1. С фасадами МДФ пленке ПВХ;

2. С фасадами МДФ в пластике;

3. С фасадами МДФ эмаль;

4. С фасадами из шпона;

5. С фасадами массив.

Планировщик — вариант № 2

Что же представляет собой конструктор кухни онлайн?

Это программный инструмент, который создавался таким образом, чтобы практически любой человек, даже обладая минимальными компьютерными знаниями, мог быстро разобраться во всех его функциях и самостоятельно рассчитать кухню онлайн. Используя конструктор кухонь, вы можете:

• задать геометрические размеры своей кухни;
• разметить с помощью кухни конструктора, где находятся различные инженерные системы и коммуникации: варочная плита, раковина, вентиляционные отверстия, розетки и выключатели, батареи отопления;
• подобрать и расставить требуемые по функциональности и подходящие по размерам элементы модульной кухни;
• определиться, какой лучше всего материал и цвет фасада подходит к вашему кухонному интерьеру.

Онлайн кухни конструктор дает возможность сделать всю работу по выбору мебели удаленно, не выезжая в магазин. Такой подход — реальная экономия времени и денег. Кроме того, кухни онлайн конструктор позволяет свести к минимуму вероятность того, что вас разочарует готовый вид кухни. Ведь вы можете предварительно рассмотреть полученный проект со всех сторон. Оценить его функциональность и сочетаемость с имеющейся отделкой потолка, стен и пола.

Словом, кухни конструктор онлайн — это новое слово в сфере интернет продаж мебели. Теперь разница между обычным магазином и интернет ресурсом стерлась окончательно.

Это может Вас заинтересовать:

Модульные кухни от производителя – уют и комфорт на кухне всего от 10 000 рублей за п.м.

Модульные кухни от производителя – по индивидуальным размерам и проектам

Кухни эмаль

Доступные и недорогие кухни

Конструктор шкафов

Цена готовой кухонной мебели складывается из цены материалов, фасадов и мебельной фурнитуры. Почти половину общей стоимости возведения кухни составляют затраты на ее производство. А если кухня нестандартная, имеет более четырех стен или они расположены не под углом в 90 градусов, то придется доплатить за разработку специального проекта.

Очевидно, что очень выгодно будет изготовить кухню самостоятельно. Преимущества этого решения очевидны: значительная экономия стоимости услуг рабочих и возможность самому выбрать стиль и дизайн проекта кухни и по своему вкусу создать интерьер для помещения любого размера и формы.

Кухня, сделанная своими руками из ДСП, позволит не только учесть пожелания всех членов семьи при ее планировании, но и не особо ударит по карману.
