Подробно об определении превышения точек с помощью рейки для нивелира
Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.
Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.
Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой
Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.
Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку
Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления. Затем помощник должен изменить положение рейки
Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора
Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.
Как выполняется поверка нивелира: пошаговое описание процесса
Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.
В случае смещения пузырька необходимо произвести калибровку устройства
Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.
В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.
Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

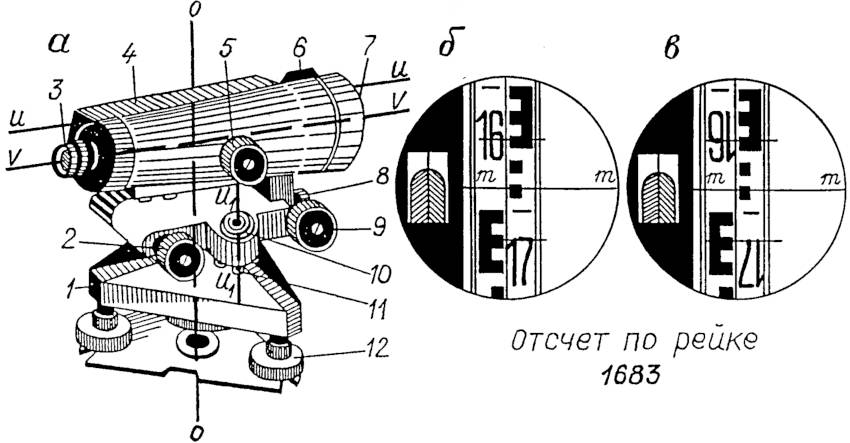

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт
Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.

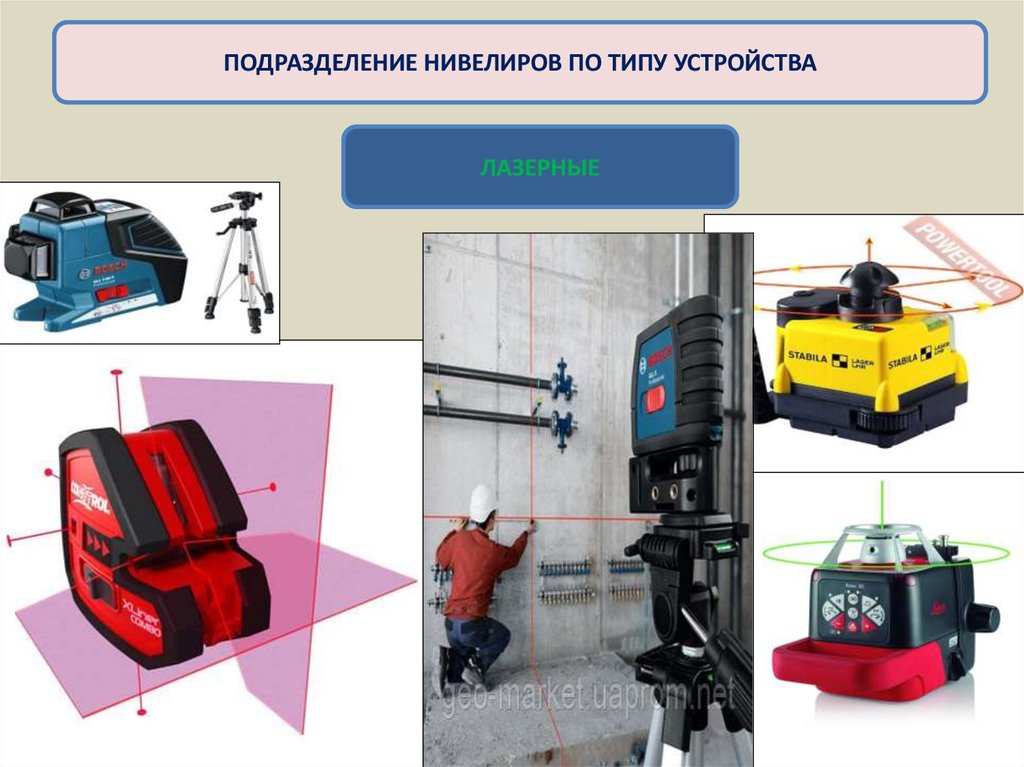

Виды
Существует несколько видов лазерных уровней. Каждый из них имеет свое предназначение, достоинства и недостатки.
Точечный
Данный вид самый простой. Разворот луча осуществляется в виде обыкновенной точки. Она очень четкая и может достигать 80 метров. Точечные уровни способны выдавать лучи в трех разных плоскостях.
Так как прибор работает на больших расстояниях его можно применять в помещениях с большой площадью. Данное устройство применяется для перенесении разметки с пола на потолок, определения места установки креплений под навесную мебель , бытовую технику, наклейки обоев.
Преимуществом является дальность и точность прибора, а так же не высокая стоимость. | Если вам понадобиться ровная линия, придется соединять точки. |
Линейный
Линейные уровни проецируют ровную линию, хотя некоторые модели могут показывать и 2 перпендикулярные линии, то есть кресты. Линии получаются путем рассеивания лазерного луча через призму. Дальность работы не более 30 м, чего вполне достаточно для большинства видов работ.
Линейные модели считаются многофункциональными. Их используют профессиональные строители для распределения мест постановки перегородок, при монтаже дверей, плиточных работах
Важной функцией для таких уровней является самовыравнивание
К основным достоинствам линейной модели относят длительную работу, большая зона охвата, минимальная погрешность и автовыравнивание. | К недостаткам относят высокую стоимость прибора. |
Ротационный
По принципу функционирования такой же, как и предыдущие, но в ротационных (их еще называют ротационный нивелир), диод зафиксирован на вращающемся роторе и находится поверх прибора. Вращаясь с высокой скоростью луч охватывает область в радиусе 360 градусов и строит сплошную линию на расстоянии до 400 метров.
К достоинствам ротационных лазеров относят высокую точность, большую дальность свечения. В некоторых моделях есть пульт ДУ. Точечные модели помогают определить расположение предмета на одном уровне на разных стенах.
Главными достоинствами точечных лазерных уровней считаются большая дальность и высокая точность. | К недостаткам относят необходимость вручную проводить линии между заданными точками. |
Принцип работы и устройство лазерного уровня
Нивелир представляет собой сложный и многофункциональный инструмент, который позволить проверить на ровность как уже готовые сооружения, так и проводить определенные разметки во время строительства. В связи с этим разработчики смогли предложить для покупателей различные варианты модификаций.
Лазерный уровень (нивелир) CUBE 3D принцип работы видео
Управление лазерным устройством очень простое, как правило, на его поверхности располагается всего две кнопки – одна для фиксирования системы, а также пара уровней, чтобы привести уровень в должное состояние. Нивелир предварительно следует установить на штатив, после чего при помощи пузырьковых уровней происходит нивелирование на предварительной основе. После чего происходит отпуск фиксатора и собственно начало работы.
Далее заметен главный плюс лазерного нивелира – автоматическая настройка проекций луча. Максимум, что можно сделать во время управления, это регулировать высоту луча в удобное положение, если потребуется.

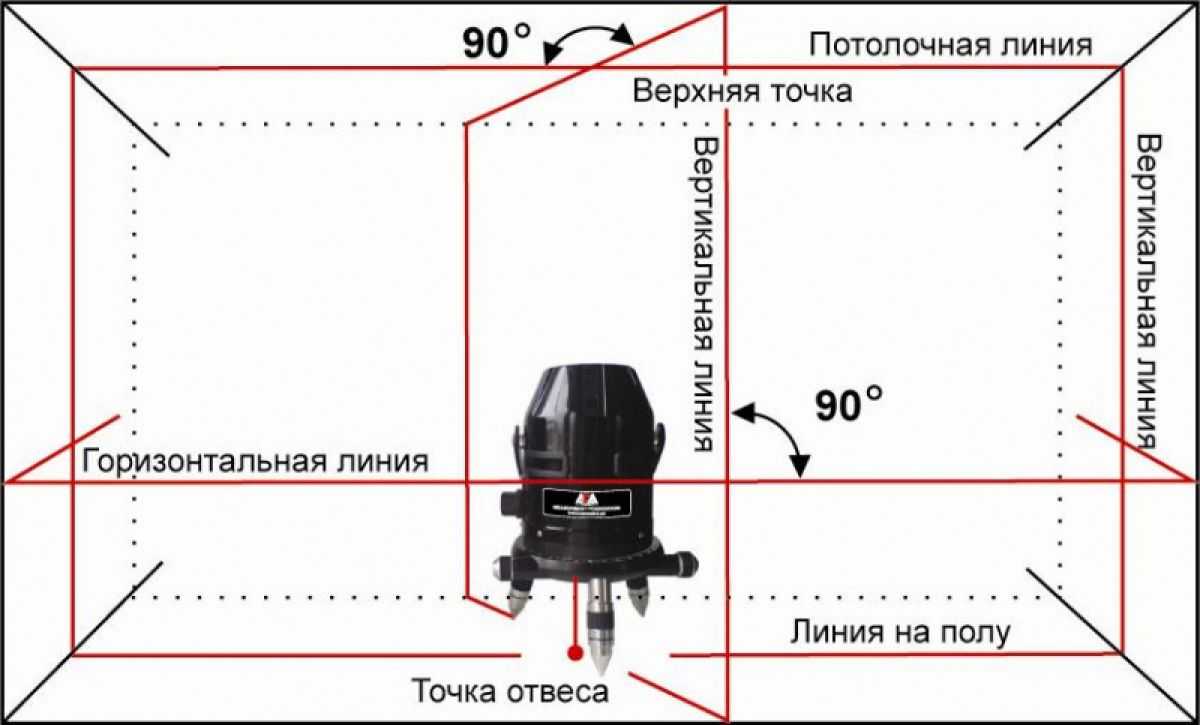

Проекция креста, которая является наиболее часто используемой, являет собой две перпендикулярные линии, образующие подобие осей координат. В результате благодаря подобной проекции, у монтажника отпадает необходимость в обозначении контуров будущей конструкции. По полученным разметкам не составит труда построить совершенно любую фигуру.

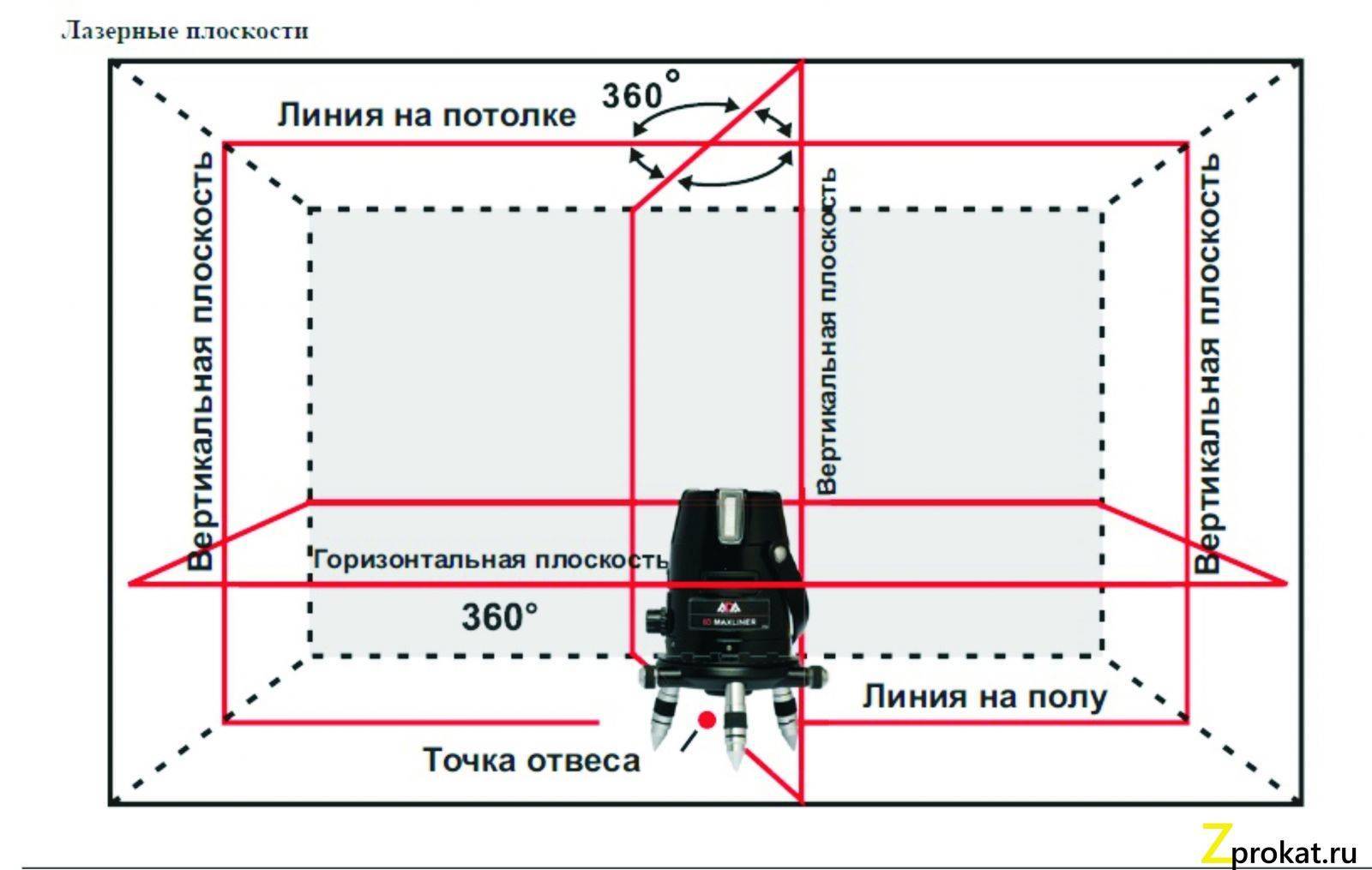

Узкоспециализированной возможностью лазерных уровней является функция лазера проектировать точку, что позволяет использовать строительный инструмент в качестве отвеса
Проецирование точек осуществляется на две точки – на потолок и на пол, после чего рисунок, размеченный на полу, может быть легко перенесен на поверхность потолка, что очень важно для тех, кто не может в ходе ремонта перевернуть свое воображение на 19 градусов
PRO лазерный нивелир Bosch PCL 20 видео обзор
Собираясь ответить на вопрос как правильно выбрать строительный лазерный уровень самовыравнивающийся, необходимо знать общий принцип работы подобных приборов. Несмотря на столь широкое разнообразие моделей лазерных нивелиров, их возможностей и типов выдаваемых на разное расстояние проекций, принцип действия приборов фактически одинаковый. Диоды высокой мощности, расположенные в конструкции прибора, излучают свет. Свет этот может идти различными определенными потоками, в зависимости от типа прибора.
Как работать с нивелиром
У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.
Основные функции нивелира (построителя плоскостей) бытового класса
Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.
При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.
Использование при работах на полу
Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.
Горизонтальная плоскость отображается на стенах
Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.
При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.
Как пользоваться лазерным уровнем для укладки плитки на полу
Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.
Что может делать на стенах
Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:
- Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
- По той же методике можно проверить вертикальность углов.
- Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
- Получить перекрестие для укладки плитки на стену.
- Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
- Проверить вертикальность откосов на окнах или дверях.
- Отметить линию для прокладки электропроводки.
Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.
Видео-уроки по работе с лазерным нивелиром (уровнем)

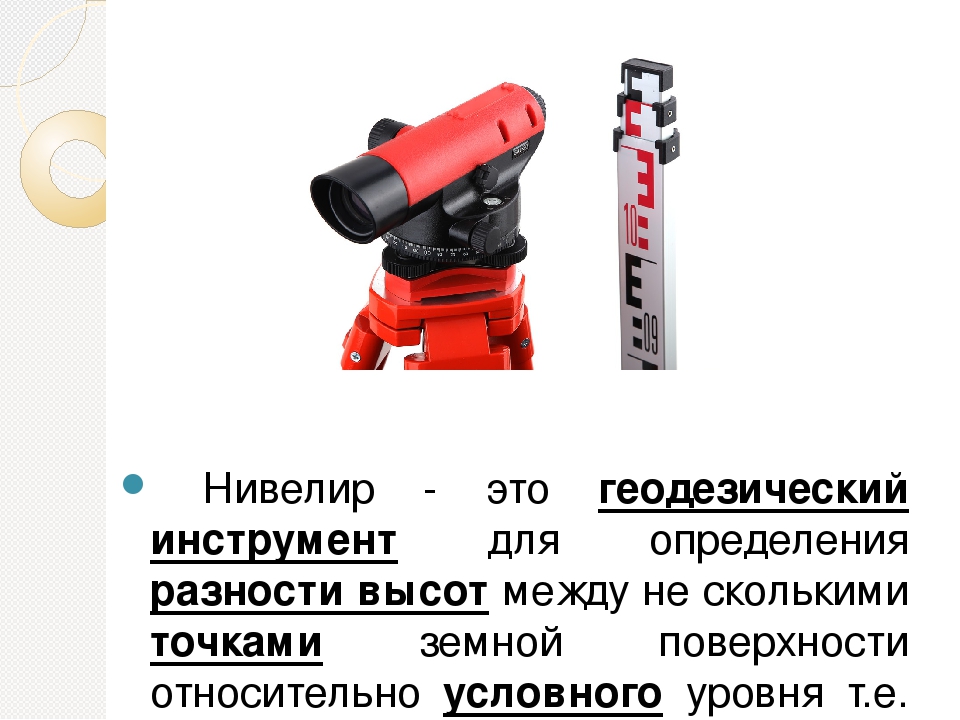

Для чего предназначен нивелир
Если кто не знает, то нивелир — это синоним лазерного уровня. В материале речь именно о лазерном нивелире, так как есть еще оптические устройства. Сам инструмент предназначен для реализации таких задач:
- Выравнивание стен
- Укладка плитки и кафеля на стены и пол
- Установка окон и межкомнатных дверей
- Повесить картину, полочку или мебель на стену ровно
- Выровнять розетки и выключатели, монтируемые на стене
Применение лазерного уровня достаточно широкое, и востребован он не только среди строителей и мастеров. Если запланирован ремонт в доме или квартире, то без такого инструмента будет сложно обшить стены гипсокартоном или ровно их оштукатурить. Если говорить научным языком, то нивелиром называется прибор, который выявляет и фиксирует точное расположение разных предметов по высоте. Главная задача заключается в том, чтобы измерить разницу высоты между отметками будущего сооружения.
Для чего нужен лазерный уровень, многие строители со стажем не понимают, пока не попробуют инструмент в действии. Ведь альтернативный вариант выравнивания поверхностей, которым пользуются не только домашние мастера, но и специалисты со стажем — это водный уровень. Однако такой инструмент имеет большие погрешности, а также требует больших затрат времени, чтобы отбить плоскость на поверхности. У нивелира таких недостатков нет, поэтому он просто необходим тем, кто строит, ремонтирует, укладывает плитку и прокладывает коммуникации.
Это интересно!Недостаток нивелиров заключается в их высокой стоимости, только такие финансовые затраты очень быстро окупаются, например, высококачественным и быстрым выполнением ремонта или строительства дома.
Дополнительные параметры и функции
Лучшие линейные лазерные уровни
Жирность лазерных линий
Качество самой проецируемой линии имеет большое значение: у хорошего прибора она тонкая, с четко различимыми границами. Чем жирнее и расплывчатее луч, тем сложнее будет
производить разметку или производить монтаж, требующий высокой точности.
Также нужно обратить внимание на различие линий при разном удалении уровня — качественным признаком будет примерно одинаковая толщина на метровом и пятиметровом
отдалении. Так или иначе, у любого прибора линии будут неизбежно толще при отдалении, различия у разных моделей будут в зависимости от расстояния проецирования: у
хорошего лазера разница будет меньше.
Подготовка к работе
Лазерный уровень: как привести его в рабочее положение?
Настройка лазерного уровня является важным моментом, поскольку от этого во многом будет зависеть качество разметочных работ. Поэтому нельзя закрывать глаза на такие моменты, как месторасположение прибора и его правильную фиксацию. Для полноценной работы устройства необходимо соблюдать следующие указания:
На пути распространения лазерного потока не должно быть никаких преград и помех, в противном случае из-за эффекта преломления произойдёт прерывание проекционных линий. Расстояние между лазерным уровнем и объектом должно быть оптимальным. Узнать, насколько далеко прибор может находиться от объекта, можно в инструкции. Чем меньше расстояние, тем ниже погрешность. Для уменьшения коэффициента погрешности следует располагать устройство как можно ближе. Увеличение допустимого максимума возможно при установке дополнительного приёмника лучей. К такой мере прибегают, когда объект находится вне радиуса действия уровня. Работающий нивелир необходимо располагать на ровных поверхностях. Если нет штатива и специального держателя, то можно воспользоваться поверхностью стола. Главное в этом деле — надёжная фиксация. Только статичное положение устройства гарантирует качественную работу. Недопустимо сотрясение и перемещение прибора. Перед началом работы лазерный уровень выравнивают по линии горизонта. Эта задача решаема при помощи вмонтированного в прибор пузырькового уровня. Более дорогие модели оснащены функцией автоматического выравнивания. Понять, что прибор расположен неровно можно по соответствующему звуковому сигналу, который означает присутствие незначительных перекосов. Прекращение сигнала говорит о стабилизации положения. Устройство не имеет искусственного интеллекта, поэтому может справиться лишь с незначительными отклонениями до 15 градусов, а большая погрешность должна корректироваться самостоятельно. Находящиеся рядом люди должны быть оповещены о будущих работах с лазерным уровнем. Животные также должны быть изолированы с окружающей территории. Эта мера необходима, чтобы лазерный луч нечаянно не попал в глаза и не травмировал их.
Производители и модели
Хороший лазерный уровень — это не только подходящие характеристики и набор функций
Важно еще качество исполнения, а это зависит от производителя. Так что, наряду с характеристикам, придется выбирать еще и марку
Если у вас есть электроинструмент какой-то фирмы и он вас устраивает, можно и нивелир поискать той же фирмы. Если нет, придется довериться общему мнению.
Считается, что хорошие лазерные нивелиры (построители линий и плоскостей) есть у Bosh (Бош), У них есть приборы бытового класса (в зеленом корпусе), есть профессиональные (в синем корпусе), в каждом классе есть по нескольку десятков моделей с разными возможностями и ценой.
Стабильно хорошие отзывы собирает Makita (Макита). Моделей тоже немалое количество, качество стабильное. Примерно в то же ценовой категории работают INSTRUMAX и ADA, которые также имеют много удачных моделей разных типов. Из более бюджетных марок называют Skill (Скилл), Robotoolz (Роботулс), Зубр, RGK.
Как пользоваться нивелиром, установка

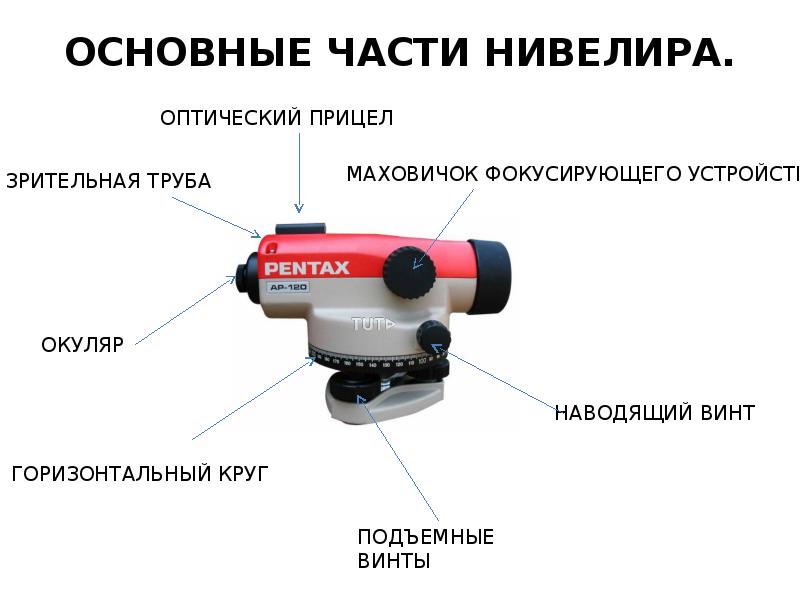

Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне в сантиметрах с другой и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.
Действия по установке нивелира:
выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.
устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе
придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно ( вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».
Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.
Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой или с помощью оптического луча нивелира, например, вынести оси здания.
Как пользоваться нивелиром при производстве полов
Не зная, как пользоваться нивелиром, сделать ровные полы из бетона или цементно – песчаной стяжки на большой площади не возможно.
Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.
Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.
После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.
Допустим по результатам съемки получили 18 высотных отметок с перепадами высотных отметок от 1,57м до 1, 72 метра. Суммируем все 18 высотных отметок, получаем сумму 30,51м, делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.
Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.
Как пользоваться нивелиром при устройстве фундаментов
Как пользоваться нивелиром, если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну, равняется 96,645м.
Рейку ставим четко на отметку и получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем 96,645+0,850=97,495м.
Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента от горизонтального луча нивелира должна равняться 3,695м.
Если уровень поверхности земли по нивелирной съемки равно 1,250 м, то получится, что вынуть грунт надо на глубину 3,695м – 1,250м=2,445 м.

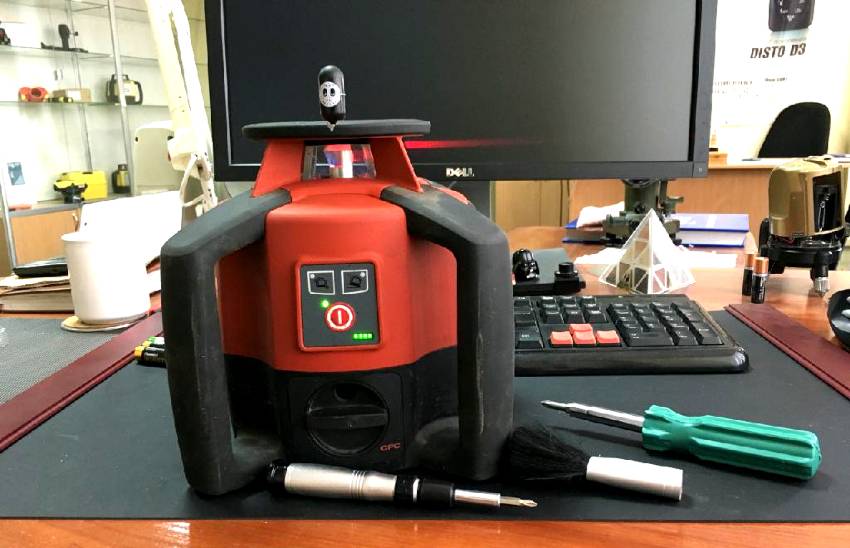

Часто возникающие неисправности
Стоит помнить, что лазерный уровень — это сложный электронный прибор. При возникновении серьезных проблем в плате управления, магнитодинамическом демпфере, излучателях, призмах, стоит обязательно обратиться в специализированный сервис. Дома или в кустарной мастерской можно нейтрализовать только несложные проблемы.
Прибор не включается
Если лазерный уровень не включается, первым делом нужно проверить состояние контактов питания. В приборах, где используются солевые пальчиковые батарейки, часто случаются протеки. В результате на контактах образуется мощный налет окислов. Его легко счистить спиртом.
Аналогичная проблема потери контакта случается из-за коррозии. Если процесс не дошел до крайней стадии разрушения, можно воспользоваться составами-ингибиторами ржавчины для ее удаления.
Еще одна причина, почему уровень не включается, может заключаться в кнопках или переключателях. Если это механические устройства, их заменяют на совместимые или такие же по маркировке. В случае, если прибор управляется сенсорной панелью — починить лазерный уровень можно только путем ее замены.
Механические повреждения
К механическим повреждениям относятся:
- трещины на корпусе;
- затуманивание защитного стекла лазера из-за мелких царапин;
- повреждение отсека батарей.
Единственно возможные действия в таких случаях — ремонт или замена деталей. Корпус можно проклеить, стекло купить новое или сделать самостоятельно. Чинить отсек батарей путем простого закрепления источника питания не стоит. Крышку или трещины в ложе обязательно стоит отремонтировать. Это позволит закрывать отсек практически штатно, что не допустить попаданий внутрь прибора пыли, в том числе токопроводящей.

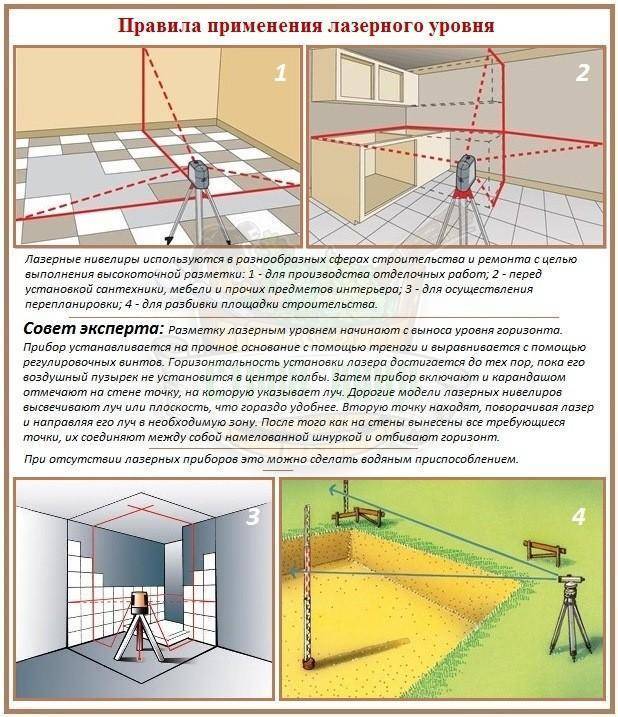

Как применять лазерный уровень
Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.
Штукатурка
Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.
Проверка уровня стены производится следующим образом:
- построитель линий или плоскости располагается на стене;
- при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
- размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.
Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.
Плитка
Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.
Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.
Обои и отделочные панели
Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:
- уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
- расположить элемент отделки или полосы обоев строго вертикально.
Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.
Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.
Мебель
Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.
Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.
Перепланировка
С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.
Полы
При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.
- Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
- Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.
Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.
В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.
