Строительство ленточного фундамента для каркасного дома

Каркасный дом на винтовых сваях

В зависимости от используемых материалов

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Особенности основания

Такое основание — сплошной контур замыкающихся блоков, между собой скрепленных раствором цемента с песком. На ленточном фундаменте располагают все несущие конструкции здания. Основная функция сооружения состоит в равномерной передаче на землю нагрузки каркасного дома.

Устройство

Ширину ленты делают такой, чтобы она превышала на 10 см толщину стен.

Категорически запрещено свисание каркаса далее опорной основы здания. Выполняя предварительные расчеты, определяют ширину подошвы бетонных блоков.

Одновременно рассчитывают арматурный каркас. На суммарный диаметр пояса влияет площадь сечения основания.

Используют стержни диаметром 10–14 мм, располагая их вдоль блоков. Чтобы гарантировать совместную работу стрежней, закладывают в горизонтальной, а также вертикальной плоскости и поперечное армирование. Для него применяют более тонкие пруты — 6-10 мм диаметром.

Условия использования

Малозаглубленный вариант ленточного фундамента подходит при возведении каркасного дома на участке, имеющем спокойный рельеф.

Рационально его использование на крупнозернистых песках, скальных породах, не текучих глинах. Когда почва склонна пучится и увлажняться, рекомендовано укладывать ленту на сваи, поверх которых выполнен ростверк.

Достоинства и недостатки

Преимущества сплошной «ленты»:

• высокая надежность;
• низкая стоимость;
• не продуваемый ветрами цоколь;
• привычная строительная технология.

Минусы такого основания:

• проблематично сооружать его при наклонном рельефе участке;
• повышенные требования к изготовлению опалубки;
• невозможность возведения фундамента без помощи бригады рабочих;
• для доставки бетона требуется заказывать спецтранспорт.

Расчет глубины установки столбов и их количества

При профессиональном расчете учитывается не только глубина промерзания, но еще и такие факторы как:

• величина снежного покрова в местности застройки,
• данные инженерно-геологических изысканий,
• несущая способность грунта,
• удельный вес строительной конструкции.

Значения P и Ro можно получить из соответствующих строительных СНиПов (СНиП 2.02.01-83).

Допустим, нужно построить дом площадью 6 на 5 метров, с высотой этажа 3 метра на монолитных железобетонных столбах. Кровельный материал – металлочерепица. Участок расположен в средней полосе России. Грунт – суглинок с глубиной промерзания 1,1 метра.

Сначала считаем вес всей постройки. После этого делим на показатель Ro. В нашем случае Ro=3,5 (для суглинка). Если, например, общая масса постройки 31100, считаем: 31100/3,5=8886

Результат (8886) – это суммарное сечение всех столбов. Если нам нужно установить 10 столбов, то сечение каждого из них должно быть 8,88. Диаметр столба высчитывается по формуле D=2√S/π. Можно воспользоваться калькулятором.

В предложенном варианте диаметр будет равен 340 мм. Принимаем более удобную величину – 400 мм, и приходим к выводу, что для конструкции фундамента будет достаточно 9 столбов диаметром 400 мм.

Какой фундамент лучше для каркасного дома

Возведение фундамента под каркасный дом

В зависимости от используемых материалов

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Какой фундамент выбрать для каркасного дома

При выборе типа фундамента нужно учитывать несколько особенностей:

• прочность грунта на участке;
• уровень расположения грунтовых вод;
• этажность здания;
• необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

Столбчатый фундамент

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

• требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
• требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
• невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

• прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
• глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
• уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры

При этом требуется уделить большое внимание гидроизоляции и утеплению

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Уникальный фундамент из «стержней»

Виды фундаментов

Виды фундаментов для каркасного дома, преимущества и недостатки

Столбчатый фундамент

Габариты и заглубление ленты

Поскольку каркасные дома легкие, фундамент под них не нужно сильно заглублять. Достаточно выдержать размер 0,4–0,7 м.

При возведении строения в северном климате, когда почва сильно промерзает, необходим иной подход.

Используют формулу, заключающуюся в том, что подошва фундамента обязана располагаться ниже сезонного промерзания грунта на треть метра.

Также заглубленные основания используют, когда запланировано соорудить под зданием подвал. В такой ситуации бетонная лента становится его стенами.

Не рекомендуют закладывать фундамент ниже 2,5 м от уровня почвы. Если прочные пласты земли находятся глубже, ленточное основание заменяют иным вариантом фундамента — столбчатыми опорами.

Каркасные строения закрепляют поверх обвязки, расположенной на ленте. Ее делают из деревянного бруса либо железобетонной балки. Чтобы повысить прочность сооружения, делают шире непосредственно бетонную конструкцию. Когда каркас планируют облицовывать кирпичом, ширину ленты увеличивают, делая ее до полуметра.

Фундамент для постройки каркасного дома: требования к основанию

Выбор материала

Перед тем как ответить на вопрос, как правильно сделать ленточный фундамент, необходимо определиться с материалом

Перед тем как ответить на вопрос, как правильно сделать ленточный фундамент, необходимо определиться с материалом. Чаще всего фундаменты ленточного типа для строительства загородного дома делают из следующих материалов:

• Бутобетон – этот фундамент делается из больших камней (диаметром до 30 см) и цементно-песчаного раствора. Такое основание можно делать на песчаных или скалистых грунтах, но не на глинистых почвах. В ширину конструкция может достигать 20-100 см в зависимости от нагрузки. Укладка бутобетона производится на подушке из песка или гравия высотой не менее 10 см.
• Железобетон – это конструкция из смеси песка, щебня и цемента в нужной пропорции. Для армирования используется арматура или стальная сетка. Этот вариант самый популярный, поэтому в нашей статье мы подробно рассмотрим, как правильно залить ленточный фундамент. Также этому процессу посвящено видео в конце статьи. Ширина конструкции подбирается с учётом ширины стен, например, под кирпичную стену толщиной 510 мм делают фундамент шириной 600 мм с армированием арматурой АІІІ сечением 1-1,2 см. Преимущество использования железобетона – высокая прочность, возможность выполнения криволинейных в плане стен, а также простота собственноручного выполнения.
• Заводские ж/б блоки и фундаментные плиты. Поскольку для монтажа сборного фундамента требуется грузоподъёмная строительная техника, этот материал реже используется в индивидуальном строительстве, поэтому в нашей статье мы больше уделим внимания тому, как залить ленточный фундамент, а не тому, как его собрать из блоков.
• Кирпич можно использовать для выполнения цокольной части здания и подземных конструкций небольшой глубины. Однако прочность и долговечность таких оснований небольшая, поэтому они практически не используются.

Плюсы и минусы ленточного фундамента

Положительной стороной возведения ленточного цоколя является:

• Оптимальное количество потраченных средств;
• Надежность – он является одним целым, непроницаем;
• На протяжении многих лет это отточенная строительная технология, известная большинству строителей;
• Это готовый непроницаемый цоколь относительно, допустим, свайного.

Отрицательные стороны:

• Необходимость проявлять скрупулезность в формировании опалубки;
• Сложность работ на участках с уклоном;
• Проблематично выполнять процесс в одиночку;
• Необходим подъезд для тяжелой техники – миксера и прочих строительных машин.

Самостоятельное выполнение данного вида цоколя для панельного дома задача совсем несложная, только его обустройство требует максимум усилий и знаний, чтобы впоследствии он долго служил и продлевал срок эксплуатации дома.

Монтаж

Когда проект у вас на руках, можно начинать строительство.

Дадим сперва общие рекомендации по установке, а затем перейдем к частностям:

• Места, где будут расположены все стойки и стыковки деревянных конструкций, следует измерить с помощью рулетки и обозначить карандашом.
• Обязательно используйте угольник, отвес и уровень, чтобы все углы были строго под 90 градусов, а стены, пол и потолок – ровные, относились друг к другу перпендикулярно.
• Тщательно подойдите к выбору крепежного инструмента. Дерево надежнее всего скрепляется с помощью металлических уголков, скоб, а также обычными гвоздями.
• На промежуточных этапах применяйте подпорки и временные элементы.

Теперь кратко представим алгоритм возведение каркасника, подробно расписанный выше:

1. Фундамент.
2. Нижняя обвязка.

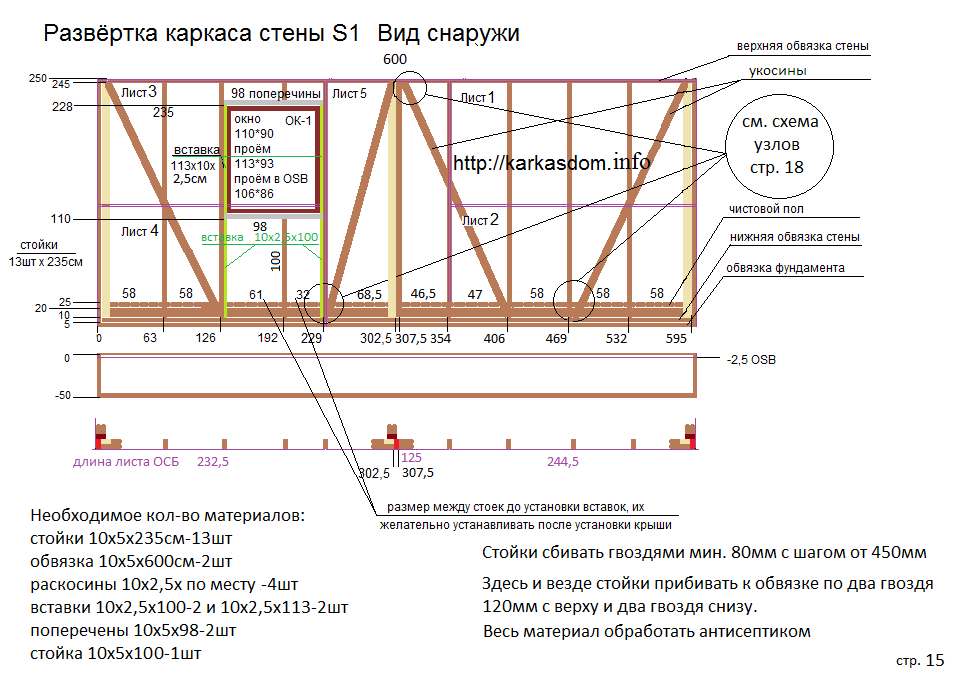

3. Сборка шаблонов (решетки стен) и их установка, обшивка.
4. Монтаж стропильной системы.

Теперь перейдем к описанию некоторых сложных элементов.

Укосины

В процессе создания каркаса, а, точнее, шаблонов, велика вероятность шаткости конструкции, поскольку нет скрепляющих деталей. Временную жесткость придают балки, прикрепленные к основным несущим доскам. Они должны быть ровными, обычно берут сечение 100х50 или 150х50. Они увеличивают прочность и делают последующую работу легче.

Ригель

Во время сборки шаблона еще на земле к части прямоугольника прилепляется горизонтальная балка. Она является стяжкой. Когда стену устанавливают на фундамент, то ригель оказывается в непосредственном контакте с верхней обвязкой.

Также этим термином строители называют подпорку, которая устанавливается между фермами крыши. Таким образом, это элемент, гарантирующий сжатие.

Углы

У конструкции это самая важная деталь, поскольку на него приходится максимальная нагрузка. Соответственно, опорные доски должны прикрепляться максимально прочно.

Внутренние стены

Они делаются также, шаблонами, собираемыми на полу. Однако требуется минимальная жесткость и сечение используемого пиломатериала может быть меньше

При монтаже важно учесть прокладку достаточно большого слоя звукоизолирующего материала, чтобы в доме не образовалась отличная слышимость.

Виды ленточных фундаментов и их использование

При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:

• При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели. Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент

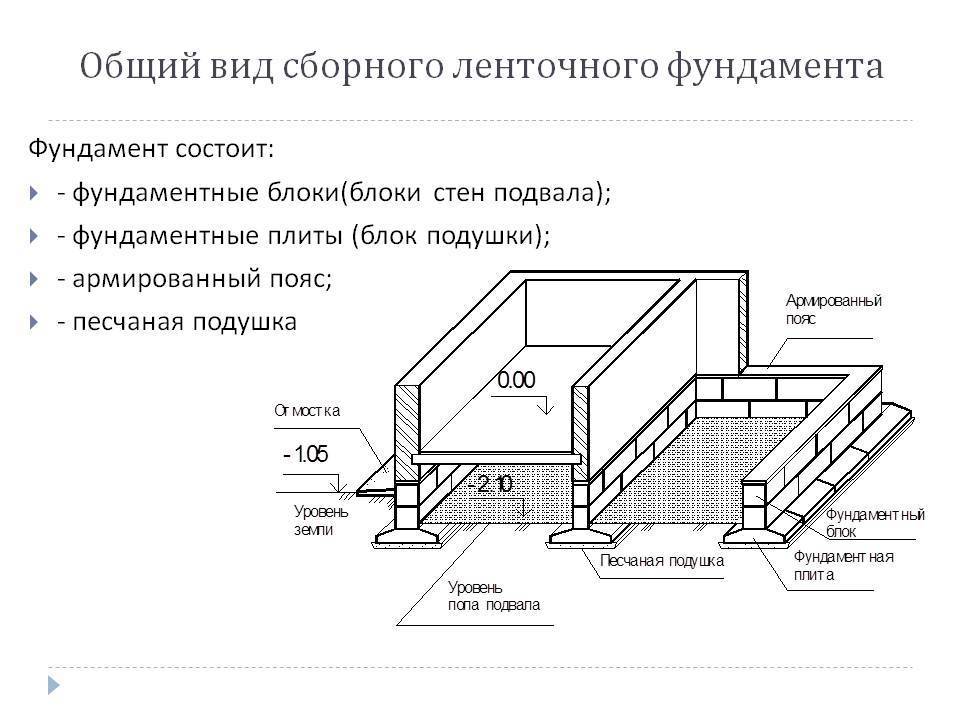

• Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.

Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков

• Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет. Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался
• Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.

Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины

Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент

Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно

Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.

Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.

Укладка пола

После того как заливка фундамента закончена, а бетон окончательно просох, самое время приступать к укладке пола.

Первый этап — прокладка по всему периметру деревянного бруса сечением 150 х 50 мм. Предварительно древесина пропитывается антисептиком, предотвращающим впитывание влаги. Под брус укладывается в один слой рубероид. Для крепления используются анкерные болты, шаг крепления 2 метра.

Особое внимание следует уделить проверке углов, для этой цели используется уровень (максимально допустимый перекос не более 10 мм). Для укладки чернового пола используют самый недорогой материал — необрезанные доски

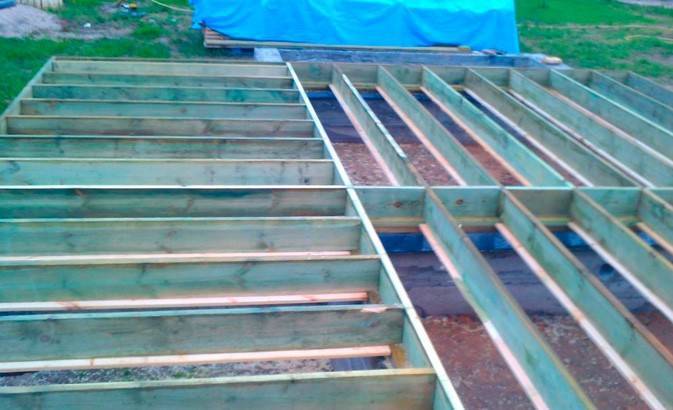

Сначала устанавливают опоры для пола и лежни, затем опорные брусья и обвязные балки по периметру

После нанесения разметки укладывают лаги, поверх которых кладут гидроизоляционную пленку и утеплитель

Сначала устанавливают опоры для пола и лежни, затем опорные брусья и обвязные балки по периметру. После нанесения разметки укладывают лаги, поверх которых кладут гидроизоляционную пленку и утеплитель

Для укладки чернового пола используют самый недорогой материал — необрезанные доски. Сначала устанавливают опоры для пола и лежни, затем опорные брусья и обвязные балки по периметру. После нанесения разметки укладывают лаги, поверх которых кладут гидроизоляционную пленку и утеплитель.

Начало постройки и основная разметка

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

Плитный фундамент .

Плитное основание имеют ряд преимуществ перед «лентой»:

Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

• Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
• Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

Столбчатый фундамент

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

На столбчатом фундаменте.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

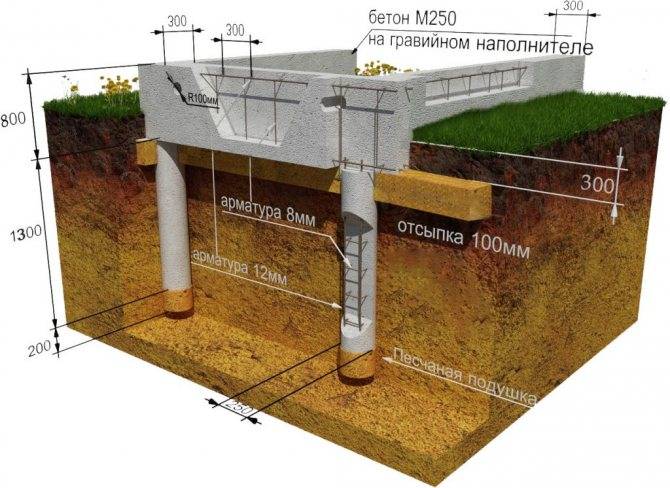

Устройство столбчатого бетонного фундамента.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Лучший фундамент

Выбор типа и размеров фундамента определяется особенностями грунта и самого строения, его площади, этажности, размеров. А также особенностями выполнения работ, наличия профессиональных и строительных навыков у застройщика.

Постройка на свайном фундаменте.

При выполнении работ своими руками проще соорудить основание в виде плиты. Это – самый доступный вариант строительства, в котором все работы несложно выполнить самостоятельно. Снять грунт, уложить армирующую обвязку, залить бетонный раствор.

Немного сложнее – выполнить бетонную ленту. Для этого необходимо установить больше опалубки, также уложить арматуру, щебень и выполнить заливку.

Ещё сложнее для начинающего строителя – соорудить столбы или сваи. Необходимо подготовить цилиндрические ямы, замесить вручную бетон, выполнить их заливку. А также качественно укрепить горизонтальные балки ростверка. Такое строительство требует использования профессиональных рабочих, иногда – строительной техники, и часто оказывается не под силу начинающему застройщику.

Виды грунтов и их влияние на выбор фундамента каркасного дома

Грунт, на котором строится дом это очень важная составляющая системы каркасный дом, фундамент, грунт

Это тот элемент системы, которому необходимо уделить самое большое внимание. Вплоть до исследований

Ниже будет приведена информация о основных типах грунтов и об их главных характеристиках.

Существует два типа грунтов:

• глинистые,
• песчаные.

Каждый из этих типов подразделяется на подтипы, но в данной статье нас данная информация мало интересует. Более важно то, что грунт, независимо от своего типа становится пучинистым в зависимости от своей влажности. Которая в свою очередь определяется в основном глубиной залегания подземных вод

Влажность грунта — это главная характеристика, которая нас интересует. Влажный, насыщенный водой грунт хорош для роста травы и клюквы. Но, он мало подходит для строительства на нём каркасного дома. Это нужно отчётливо понимать ещё на этапе покупки земельного участка.

ВЫВОД 3
Для строительства фундамента лучше всего подходят сухие непучинистые грунты. Найти участок с такими грунтами крайне сложно. Если вам не повезло с землёй, сухое и непучинистое основание для фундамента придётся создавать своими руками.

Шаг 3: Каркасные стены

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

1. Устанавливают по периметру дома лобовую доску 50х200 мм.
2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
4. Размечают места крепления стропильных ног.
5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
6. Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
7. Прикручивают к низу стропил карнизные планки.
8. Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
9. Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
3. Устанавливают коньковые элементы и ветровые планки.
