Создание ленточного фундамента по нормам СНИП

Фундаменты: ГОСТы и СНиПы

Строительство любого объекта следует выполнять с учетом определенных требований, указанных в государственных стандартах (ГОСТах) и санитарных нормах и правилах (СНиПах). Все они должны быть отражены в проектной документации. Касается это любого конструктивного узла строительного объекта, в том числе и фундамента, для проектирования и сооружения которого разработаны следующие нормативы.

1)

Предназначен для проектирования фундаментов любых сооружений, кроме гидротехнических, а также дорожных и аэродромных покрытий. Не распространяются требования этого СНиПа на фундаменты воспринимающие динамические нагрузки, формируемые в вечномерзлых грунтах и свайные.

Скачать

2)

Содержит нормативы и правила, распространяющиеся на устройство фундаментов новых или реконструируемых (расширяемых) строительных сооружений. Требования этого документа не распространяются на фундаменты гидротехнических, мостовых, мелиоративных и трубопроводных сооружений, кабельных линий, аэродромных, авто- и железнодорожных покрытий.

Скачать

3)ГОСТ Р 54257-2010

Предназначен для оценки надежности фундаментов. Также регламентирует порядок проектирования, строительства и эксплуатации фундаментов. В стандарте прописаны требования к:

• надежности;
• долговечности;
• предельным состояниям;
• нагрузкам (воздействиям) ;
• геометрическим параметрам;
• условиям работы;
• техническим состояниям.

фундаментов, а также к свойствам грунтов и применяемых стройматериалов.

Скачать ГОСТ Р 54257-2010

4)

Содержит требования к нагрузкам и их воздействиям, которые необходимо учитывать в расчетах фундаментов (по предельным состояниям I и II групп). Кроме общих требований, в стандарте определены:

• классификация и сочетания нагрузок;
• вес грунта и конструктивных элементов;
• равномерно распределенные и сосредоточенные нагрузки;
• прогибы;
• температурные воздействия;
• перемещения.

Скачать

5) СНиП52-01-2003

Содержит требования к бетонным и железобетонным строительным конструкциям (фундаментам). Приведенные нормы и правила распространяются на:

• бетон;
• арматуру;
• расчеты, строительство, усиление, эксплуатацию и реконструкцию ж/б и бетонных конструкций.

Скачать СНиП52-01-2003

Разработан для применения к ж/б плитам, производимым из тяжелых бетонов, используемым для сооружения фундаментов ленточного типа. Подобные плиты предназначены для установки:

• в сухих грунтах;
• во влажных грунтах, неагрессивных к железобетону;
• при отрицательных температурах (ниже -40°C) ;
• в сооружениях с сейсмичностью до 9-ти баллов.

Скачать ГОСТ13580-85

7) СНиП II-7-81

Предназначен для проектирования фундаментов в районах, сейсмичность которых лежит в интервале 7?9 баллов. Распространяется на жилые, общественные, производственные, транспортные и гидротехнические сооружения по обеспечению их сейсмоустойчивости.

Скачать СНиП II-7-81

Распространяется на проектирование фундаментов строительных сооружений (в том числе, гидротехнических), возводимых на подрабатываемых участках или просадочных грунтах (в том числе, в сейсмических районах). Содержит требования к принципам проектирования и требующимся для его проведения исходным данным.

Скачать

9)

Разработан для восстанавливаемых или заново сооружаемых гидротехнических объектов. В этих нормах учитываются нагрузки на фундамент от волн, льдов и водных транспортных средств.

Скачать

10)

Используется при проектировании конструкционных элементов из бетона (железобетона), используемых в восстанавливаемых или заново сооружаемых гидротехнических объектах, которые постоянно или периодически подвергаются воздействию водной среды.

Скачать

11) СНиП11-02-96

Содержит требования к проведению инженерных, геологических, геодезических, экологических и гидрометеорологических изысканий грунтов. Служит для обоснования документации (предпроектной, проектной) на строительство фундаментов. .

Скачать СНиП11-02-96

12) ГОСТ19804-91

В стандарт включены требования к забивным, буронабивным и опускаемым сваям из тяжелого бетона для свайных фундаментов. .

Скачать ГОСТ19804-91

Содержит требования к составным полым круглым сваям и сваям-оболочкам из железобетона. .

Скачать

14) ГОСТ27751-88

Распространяется на фундаменты любых сооружений и определяет методы расчета силовых воздействий на них. .

Скачать ГОСТ27751-88

15) ГОСТ25100-95

Используется для классификации грунтов, которая применяется в ходе геологических изысканий, проектирования и строительства. .

Скачать ГОСТ25100-95

Необходимость армирования элементов фундамента

Какие данные потребуются для расчета?

Для получения этого значения нужно предварительно рассчитать многие показатели основания. Для этого сразу определяют:

• высоту,
• материал цоколя,
• наличие или отсутствие подвала,
• его площадь.

Также составляют список материалов для гидроизоляции, теплоизоляции, внутренней и наружной отделки и так далее. По всем материалам нужно найти их удельный вес. Эти данные потребуются для определения нагрузки на фундамент.

Нагрузки на основание

Этот показатель состоит из массы материалов, полезной и снеговой нагрузки.

Для расчетов суммируют массу всех используемых материалов для строительства:

• несущих и внутренних стен,
• перекрытий,
• материалов пола,
• потолков,
• стропил,
• кровли,
• внутренних элементов здания,
• изоляции,
• отделки,
• фундамента и цоколя (на этом этапе цифры ориентировочные),
• крепежа.

Данные по массе тех или иных материалов легко найти в соответствующих таблицах. В среднем, показатели такие:

• деревянные перекрытия – 100-150 кг/см2;
• плиты ПК – 500 кг/см2;
• каркасные стены – 300 кг/см2;
• стены из бруса, бревна – 600 кг/см2;
• стены из газобетона – 600 кг/см2;
• из пустотелого красного кирпича – 1400 кг/см2;
• из полнотелого кирпича – 1800 кг/см2.

Расчет общей массы производится путем умножения удельного веса на занимаемую материалом площадь, или объем, что используется чаще.

После этого рассчитывается полезная нагрузка, то есть, общий вес мебели, техники, людей. Но чтобы избежать долгих поисков пользуются средним значением – 180 кг/м2. Это значение умножают на площадь дома – так получают нужное значение.

Чтобы найти снеговую нагрузку, пользуются готовыми данными по регионам, которые несложно найти в сети. Но так как угол наклона кровель в домах разный, нужно использовать коэффициенты 1 или 0.

Первый берется для крыш с углом наклона до 25 градусов, в этом случае данные из таблицы снеговой нагрузки берутся без изменений. Второй коэффициент используется при угле наклона кровли более 60 градусов, снеговую нагрузку можно не учитывать. При угле от 25 до 60 выбирают значение от 0 до 1.

Для полного расчета общая площадь кровли умножается на показатели средней снеговой нагрузки и выбранный коэффициент.

Несущая способность или сопротивление грунта

Это еще один параметр, определяющий ширину ленты. Он зависит от типа грунта и уровня грунтовых вод. Дорогостоящее геодезическое исследование проводить не обязательно, достаточно взять пробы грунта с помощью бурения или отрывка шурфов.

Для исследования берут несколько точек участка, отведенного под застройку. Первый шурф делают в самой нижней точке. Чем больше шурфов, тем точнее будет анализ. Он же позволяет выявить высоту грунтовых вод.

Определив типы имеющегося грунта, можно найти его несущую способность. Данные находятся в таблице ниже:

Грунт	НС, кг/см2
Глина	6,0
Галька+глина	4,5
Гравий	4,0
Песчаный крупнозернистый	6,0
Песчаный среднезернистый	5,0
Песчаный мелкозернистый	4,0
Суглинок, супесь	3,5

Грунты с несущей способностью менее 3,5 не подходят для строительства ЛФ. К таким почвам относят песчаный пылеватый, просадочный насыпной уплотненный и неуплотненный грунт. Если на участке – такие почвы, обустройство ленточного фундамента не рекомендуется, строят плитный, свайный или свайно-ленточный.

Проектирование, подготовка к строительству дома

1.1. Архитектурные, общестроительные нормативы.

Сначала следует ознакомиться со Сводом правил проектирования СП 11-III-99. Ознакомившись с этим документом, Вы совершенно точно будет знать, какие бумаги требуются для начала строительства на своем индивидуальном участке. При строительстве жилого дома и различных хозяйственных построек существуют нормы их расположения на участке, согласно следующих документов: — «Градостроительный кодекс Российской Федерации» от 29.12.2004 N 190-ФЗ; — «Планировка и застройка садоводческих объединений граждан, здания и сооружения» СНиП 30-02-97; — «Жилые здания» СНиП 2.08.01-89* и СП II 106-97; — «Дома жилые одноквартирные» СНиП 31-02-2001; — «Градостроительство. Планировка и застройка городских и сельских поселений» СНиП 2.07.01-89;

Так выглядит приблизительная схема размещения построек на участке согласно РСН 70-88.

Внимательно изучив РСН 70-88 (республиканские строительные нормы), СНиП 31-02-2001 и СНиП 2.08.01-89 (Строительные Нормы и Правила), Вы узнаете, какие действуют ограничения площадей и высот помещений жилого дома.

Существуют минимальные ограничения по высоте этажей (СНиП 2.08.01-89). Дом может быть признан непригодным для постоянного проживания, если высота жилых этажей окажется ниже 2,5м от пола до потолка. В мансардном этаже норма высоты от 2,3м. Этажность дома обычно определяется надземными этажами, куда входит и мансардный этаж. В цокольном или подвальном этаже не допускается размещать жилые комнаты. Цокольный этаж может быть приравнен к надземным этажам, если верх его перекрытия находится выше планировочной отметки земли не менее чем на 2м метра. Если в цокольном или подвальном этаже решено разместить хозяйственные помещения, то высота от пола до потолка должна быть не менее 2 метров.

Площадь жилого здания определяется как сумма площадей всех помещений этажей. Балконы и лоджии тоже включаются в общую площадь. Считаются площади лестничных клеток в уровне данного этажа.

Если Вы планируете строить дом на территории садового товарищества, то нужно обязательно учесть требования СНиП 30-02-97 «Планировка и застройка садоводческих объединений граждан, здания и сооружения» в редакции 2011г.

Этапы возведения монолитного фундамента своими руками

• выкапывание фундамента по строго отмеченным линиям на расчетную глубину погружения;
• заполнение основания песчано-гравийной подушкой;
• создание трубной или капельной дренажной системы по периметру будущего фундамента или по его внешнему контуру;
• в песчаной подушке рекомендуется обустроить слой подбетонка, который будет защищать подвальное помещение от попадания воды.

Все, подготовительные работы окончены. Котлован готов, предусмотрена дренажная система, правильно рассчитана нагрузка на углы фундамента. Теперь пора возводить сам фундамент. Эта процедура состоит также из ряда этапов:

• Армирование фундамента. В зависимости от типа здания и его массы, можно считать популярными горизонтальное и вертикальное армирование. Также существует угловое армирование с использование сварки с герметизацией, но оно популярно при строительстве высотных сборных зданий.
• Устройство опалубки. Она должна быть слегка мокрой, чтобы не вытягивать влагу из бетона, вызывая его преждевременное высыхание. Также нужно помнить, что сетчатая опалубка всегда выступает за пределы ширины фундамента, но это не проблема, т.к. все популярные монолитные фундаменты заглубленные, а поэтому внешние контуры подлежат гидроизоляции.
• Бетонирование. Тут есть несколько вариантов. Если есть возможность задействовать сразу несколько бетономешалок, тогда лучше поступить именно так. Но если бюджет не позволяет, тогда можно залить бетоном отдельные фрагменты и затем соединить их арматурой.
• Демонтаж опалубки и проверка монолитного основания на прочность. Это кульминационный момент.

Бетонная подготовка под фундамент: строительные нормы и правила подбетонки

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом

Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и свод правил, рекомендации которых рассмотрим далее более детально.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение ложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

• Выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю.
• По дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены.

Пример армирования ленточного фундамента Источник doka-metal.ru

Когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента. После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты

После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Нужна или нет?

Согласно СП 22.13330.2016 (СНиП 2.02.01-83*) перед закладкой монолитной плиты фундамента под сооружение необходимо устраивать специальную подушку.

Ее роль заключается в следующем:

• формирует ровное и качественное дно основания;
• отвечает за равномерное распределение давления на грунт в следствие сопротивления сжатию почвы;
• противостоит промерзанию фундамента зимой;
• обеспечивает стабильность сооружения в процессе эксплуатации;
• сводит к минимуму возможные усадки конструкции;
• является изолирующим слоем от попадания почвенной влаги в основание дома.

Исходя из вышеизложенных аспектов, устройство демпферной подложки является необходимым этапом строительства плитного фундамента. В противном случае сохраняется риск преждевременной деформации и разрушения всего сооружения в условиях промерзания грунта.

Основные виды фундаментов:

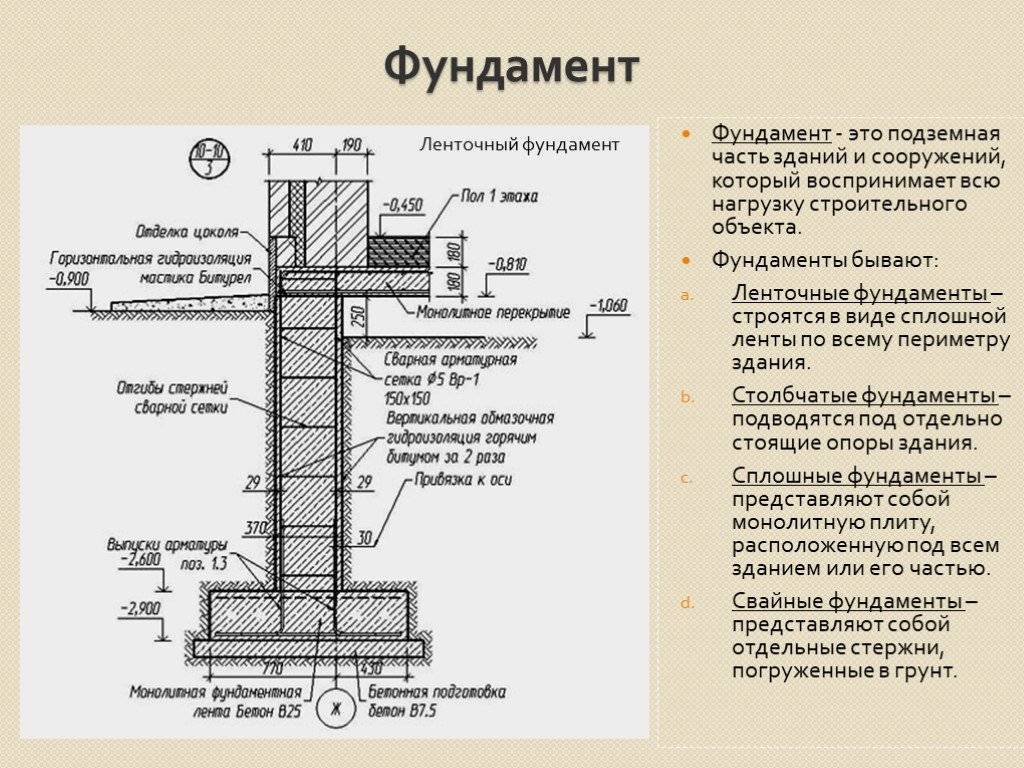

I. Ленточный фундамент мелкозаглубленный (лента)

Ленточный фундамент представляет собой железобетонную армированную ленту, которая устраивается по периметру дома и под всеми несущими стенами.Чаще всего такой фундамент используется в грунтах с умеренными силами пучения и устанавливается выше глубины промерзания.

Этапы устройства ленточного фундамента:

1. Разметка участка под строительство, рытье траншеи.
2. Уплотнения грунта. Установка подушку из песчано-гравийной смеси.
3. Монтаж опалубки.
4. Вязка и установка арматурного каркаса.
5. Установка продухов (минимальный диаметр продуха 150 мм.).
6. Укладка бетона.

Рекомендации по применению.

1. Грунты: глина, суглинки, супеси, пески пылеватые и мелкие.
2. Уровень грунтовых вод: высокий.

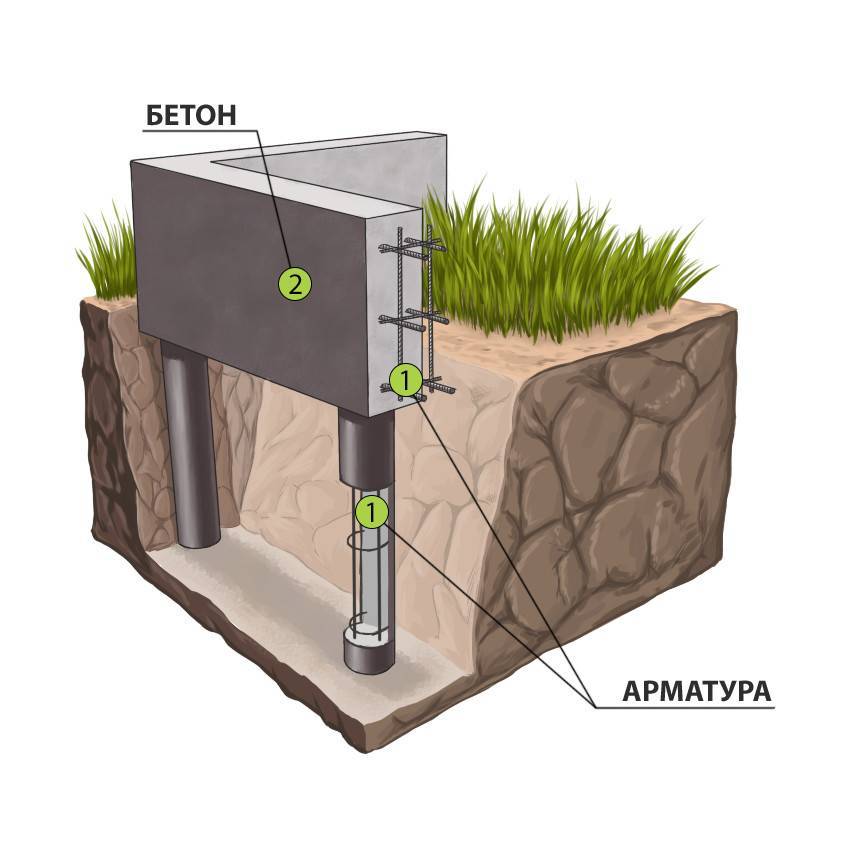

II. Ленточный фундамент на буронабивных сваях.

Этот фундамент представляет собой столбы, скрепленные между собой железобетонным ростверком (лентой). Столбы следует заглублять ниже глубины промерзания на 300 мм. Нагрузка в таком фундаменте передается на столбы. Так же столбы нужно устанавливать во всех углах и в местах пересечения деревянных стен.

Этапы устройства ленточного фундамента:

1. Разметка участка под строительство, рытье траншеи.
2. Бурение скважин под сваи.
3. Уплотнение дна скважин. Установка подушки из песчано-гравийной смеси.
4. Вязка и установка арматурного каркаса для сваи.
5. Уплотнения грунта. Установка подушку из песчано-гравийной смеси.
6. Монтаж опалубки.
7. Вязка и установка арматурного каркаса.
8. Установка продухов (минимальный диаметр продуха 150 мм.).
9. Укладка бетона.

Рекомендации по применению.

1. Грунты: глина, суглинки, супеси, пески крупные и средней крупности.
2. Уровень грунтовых вод: ниже глубины промерзания.

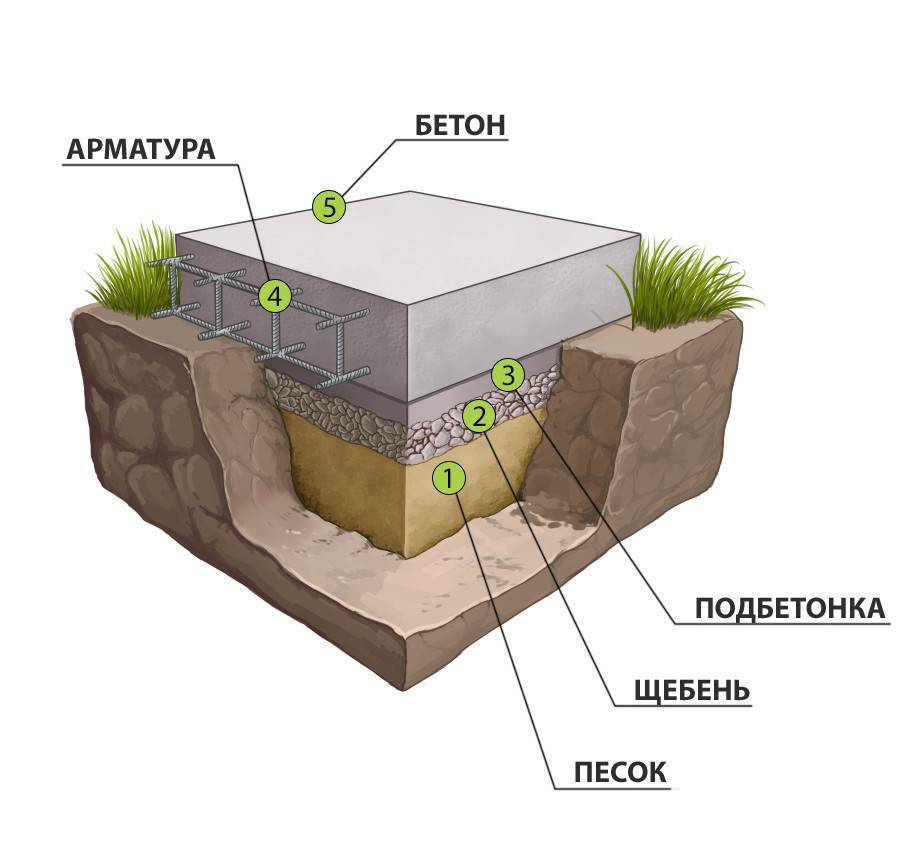

III. Монолитный плитный фундамент.

Этот тип фундамента часто называют плавающим. Плитный фундамент рекомендуют устанавливать на слабых или размытых грунтах, где уровень грунтовых вод очень высок. Основной задачей плитного фундамента, является сглаживание неравномерной просадки дома.

Этапы устройства ленточного фундамента:

1. Съём плодородного слоя почвы. Рытье котлована.
2. Трамбовка дна котлована.
3. Установка гидроизоляции под подушку. Установка подушки из песчано-гравийной смеси.
4. Вязка и установка арматурного каркаса.
5. Укладка бетона

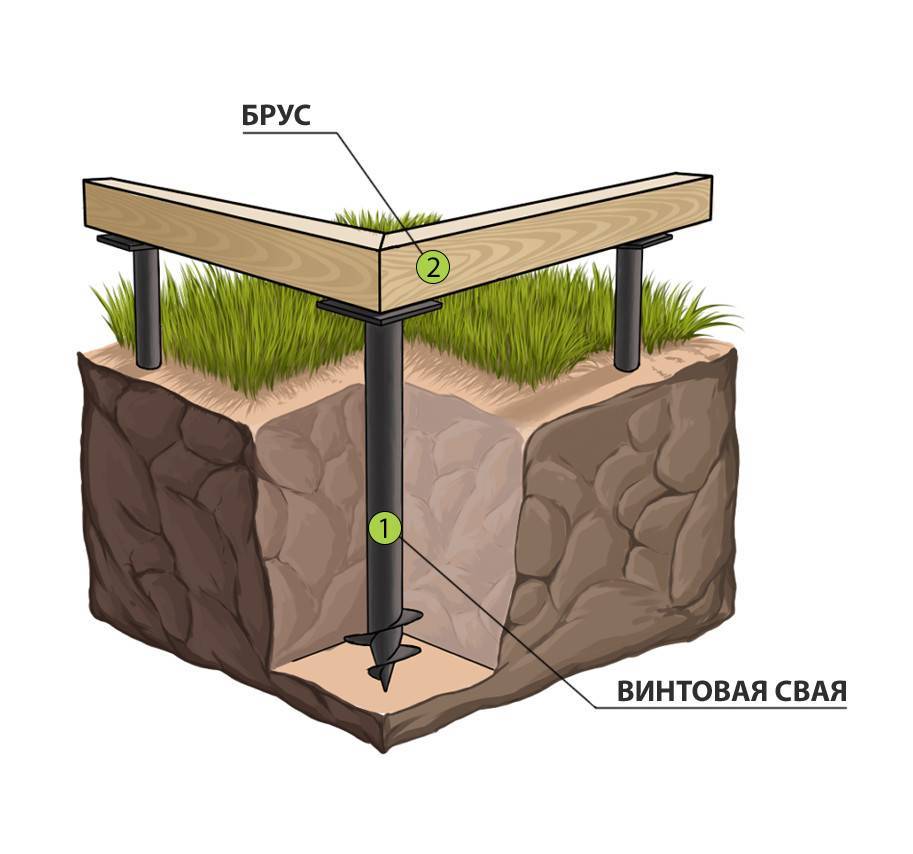

IV. Фундамент на винтовых сваях.

Этот тип фундамента представляет собой свайное поле, установленное по периметру и внутри периметра конструкции дома. Винтовые сваи рекомендуется применять на участках с «капризными» грунтами, где очень высокий уровень воды (а весной случаются паводки), в болотистой местности. Установка фундамента на винтовых сваях происходит очень быстро – после соответствующих расчетов на местности сваи устанавливаются за день.

Винтовая свая представляет собой своеобразное сверло с большими лопастями. Во время ввинчивания сваи в землю происходит уплотнение грунта – это гарантирует долговечность и большую устойчивость дому. Сваи внутри заливаются бетоном, что дает прочность основанию.

Так же большой плюс такого фундамента в том, что его можно устанавливать и зимой до -26С, без особого удорожания строительства.

Однако важно учесть, что фундамент на винтовых сваях не желательно использовать при строительстве тяжёлых конструкций. Таким образом, мы рассмотрели основные типы фундаментов, которые используются при строительстве деревянных домов. Для того, чтобы обеспечить Ваш дом надежным фундаментом, обращайтесь к специалистам компании АНГАРА

Для того, чтобы обеспечить Ваш дом надежным фундаментом, обращайтесь к специалистам компании АНГАРА

Таким образом, мы рассмотрели основные типы фундаментов, которые используются при строительстве деревянных домов. Для того, чтобы обеспечить Ваш дом надежным фундаментом, обращайтесь к специалистам компании АНГАРА.

Факторы, влияющие на показатель

Ширина ленты – один из определяющих прочность, выносливость и другие характеристики фундамента.

В свою очередь, она зависит от многих факторов:

• характеристики грунта – чем он пучинистее, мягче, тем массивнее должна быть лента;
• общая площадь дома;
• толщина несущих конструкций – фундамент должен быть несколько шире стен, чтобы «запаса» хватило на фасадную отделку;
• тип армирования ленты – между продольными прутьями выдерживается промежуток не меньше 200 мм, поэтому количество продольной арматуры влияет на ширину ленты;
• предполагаемые нагрузки на основание;
• площадь подошвы фундамента.

Все перечисленные факторы нужно учитывать при расчетах. Облегчить работу помогут СП и СНиП, на которые нужно ориентироваться при проектировании основания.

Порядок очистки рабочего шва

Перед тем, как бетонировать скальное основание (горизонтальная, а также наклонная цементная поверхность), поверхность очищают от мусора, обезжиривают, удаляют цементную пленку. После этого (перед укладкой следующего слоя) необходима промывка очищенного бетона водой и просушка теплым воздухом.

Рабочий шов необходимо очищать, поскольку укладка на него следующего пласта бетона нарушит монолитность конструкции, поскольку между слоями бетона будет находиться цементная пленка.

Ленточный фундамент заглубленный, таким образом, утратит прочность. При очистке бетона от пленки пользуются металлической щеткой, если бетон не совсем основательно затвердел, прочность не меньше 1,5 МПа, металлическим фрезерованием (5МПа), гидропескоструйной обработкой (5Мпа), промывкой водой с последующей просушкой (0,3 МПа). Самым недорогим способом является последний, следовательно, это самый удачный ответ на вопрос о том, сколько стоит ленточный фундамент.

Определение по Снип

Ленточные основания способны переносить достаточно высокое давление, благодаря чему могут применяться при строительных задачах для массивных каменных зданий. Его огромный плюс – это не склонность к различным видам деформаций. Снип свидетельствует о принадлежности этого фундамента для архитекторских проектов, которые имеют подвальное или цокольное пространство.

Ленточный фундамент располагается ниже уровня промерзания почвы, потому что практически все типы грунта разбухают после зимнего сезона. Если же не выдержать эту норму, то к весне основание может поплыть.

Толщина стен и вид почвы становятся единственными факторами при расчетах размеров фундаментов. Поэтому и его расположение может быть как на большой глубине, так и на поверхности. Прежде всего, на это влияет еще и материал, из которого создано основание.

По уровню нагрузки выделяют такие виды ленточных фундаментов:

• Заглубленный вид , который предназначен для массивных построек на мягкой почве;
• Мелко заглубленный фундамент , который обычно применяется для мелких построек, заборов, а также деревянных домов.

Нормы СНИП к арматуре

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона. Также, в нем зафиксированы основные виды деформаций, показатели прочности,  требования к размерам:

• При выполнении строительных работ по возведению фундамента необходимо использовать арматурное устройство с наличием сертификата качества;
• Прутья нужно скреплять плотно, чтоб исключить их смещение при заливке раствором;
• При использовании сварных деталей арматуры разрешено применять метод сварки, который не вызывает изменение форм;
• Изгиб прутьев должен иметь радиус, который идентичен, зафиксированной его величине в строительном плане;
• Устройство должно иметь стыки, которые должны совпадать с главным материалом по прочности;
• Дистанция между вертикальными стержнями ленточного основания определяется согласно их диаметру. Учитываются также виды заполнителя смеси.
• Шаг, при заливке должен быть больше 25 см;
• Отрезок между двумя продольными прутьями – не больше 40 см;
• Расстояние между поперечными прутьями – не больше 30 см;

При вертикальном армировании используются элементы диаметром 12 см, а для продольного – от 10 до 32 см. Стоит отметить, что при поперечном процессе величина должна иметь показатель 7 см.

5.4 Стены подвалов и технических подполий

Требования СП и СНиП

Проектирование основания ведется по СНиП 2.02.01-83. Этот документ регламентирует все параметры фундамента, включая ширину. Эти параметры рассчитываются по предельным состояниям: несущей способности и деформациям, учитывая действие силовых и неблагоприятных факторов.

Расчет фундамента по несущей способности проводится в таких случаях:

1. Основание будет испытывать существенные горизонтальные нагрузки (есть подпорные стены, основания распорок и так далее).
2. Дом строится недалеко от откоса или на откосе.
3. На участке скальный или пучинистый грунт.

Учитываются такие деформации:

• просадки;
• оседания;
• осадки;
• сочетание подъема и осадки;
• провалы;
• горизонтальное смещение.

Для расчетов в СНиП приводятся таблицы и формулы, используя которые можно вычислить оптимальную ширину фундамента. В среднем, ширина ленты для стандартного двухэтажного дома составляет 0,4 м. Расчеты также проводятся по СП (Своду правил), основанном на СНиП и ГОСТ.

5.7 Дренаж фундаментов и поверхностный дренаж

5.7.1 Дренаж под подошвой фундаментов наружных стен дома, наружных стен подвалов или подполий, а также под полами по грунту может быть осуществлен с помощью дренажных труб или путем устройства дренажного слоя.

5.7.2 Дренажные трубы и дренажный слой должны укладываться на грунт с ненарушенной структурой или на утрамбованную подготовку.

5.7.3 Дренажные трубы следует укладывать с наружной стороны фундамента или под полами по грунту таким образом, чтобы верх труб находился ниже бетонной плиты пола по грунту.

5.7.4 Уложенные дренажные трубы сбоку и сверху на высоту не менее 150 мм должны засыпаться дренирующим материалом (щебнем или крупнозернистым песком) с содержанием частиц размером менее 4 мм не более 10 % по массе. Толщина этого слоя под подошвой фундамента должна быть не менее 125 мм, а в плане слой должен выступать на 300 мм за наружные грани фундамента. На увлажненных строительных площадках, где часть материала дренажного слоя втапливается в грунт, следует увеличивать толщину этого слоя с таким расчетом, чтобы толщина незагрязненного грунтом основания слоя составила не менее 125 мм.
