Что такое подошва фундамента
Опорная подошва – основа фундамента в виде ступенчатого расширения, на которое опираются стены здания. Применяют при сооружении тяжелых строений на неоднородной и сыпучей почве. Такое устройство основания дает возможность равномерного распределения всего веса здания, уменьшая точечное воздействие на грунт.
С этим также связано армирование ленточного фундамента. Подошва может быть трех типов: одноступенчатая, двухступенчатая, трехступенчатая. Выбор типа связан с величиной нагрузки, размера строения, особенностей грунта.
Ленточный фундамент с опорной подошвой делают любым по форме: круг, квадрат, прямоугольник, сложной формы. Обычно он в точности повторяет форму здания.
Глубина заложения определяется уровнем промерзания, чтобы избежать воздействий сил морозного пучения на дом. То есть, снизу вверх давление не оказывается, что обеспечивает надежность конструкции и увеличивает срок эксплуатации.
Особенности несущей ленты
Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.
Таблица 1. Способ создания ленточного фундамента
| Иллюстрация | Описание |
|---|---|
| В соответствии с планом строения, на очищенной и размеченной площадке выкапывают траншею необходимой глубины по контуру несущих стен. На дно траншеи засыпают и трамбуют песок и гравия, формируя подушку. | |
| Выставляют опалубку. Внутри конструкции прокладывают плотную полиэтиленовую пленку для защиты подушки и досок опалубки от жидкого раствора. | |
| Внутри опалубки прокладывают арматуру. | |
| Заливают бетонный раствор. |
В дальнейшем стены фундамента необходимо утеплить, особенно если дом строится из кирпича или газобетона. Грунт вокруг дома не будет промерзать, если под отмостку на ширину 1,5 м уложить экструдированный пенополистирол. Если сравнивать сборный ленточный фундамент из ЖБ блоков и монолитный, то второй вариант гораздо устойчивее к нагрузкам и деформациям при подвижности почв.
Сборная конструкция
В пользу сборного ленточного фундамента можно сказать то, что его сборка происходит гораздо быстрее, чем заливка монолита. Для соединения блоков применяется арматура и цементный раствор. Если грунт песчаный, а строение одноэтажное, то блоки-подушки можно не укладывать. Еще один плюс заключается в том, что такой фундамент можно возводить в любое время года.
Утепление отмостки и внутреннего пространства
К плюсам пола по грунту при ленточном фундаменте относится следующее:
- Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения подпочвенного газа.
- Отсутствие подпола не требует проведение работ по организации продухов.
- Бетонная плита и грунт способны аккумулировать тепло. Это особенно актуально, если дом построен по каркасной технологии и имеет небольшую толщину стен.
- Бетонная стяжка позволяет монтировать систему «теплый пол».
- Коммуникации, уложенные в таком полу, нуждаются в минимальном утеплении.
Ленточный фундамент своими руками
Перед закладкой основания изучите свойства почвы и климат

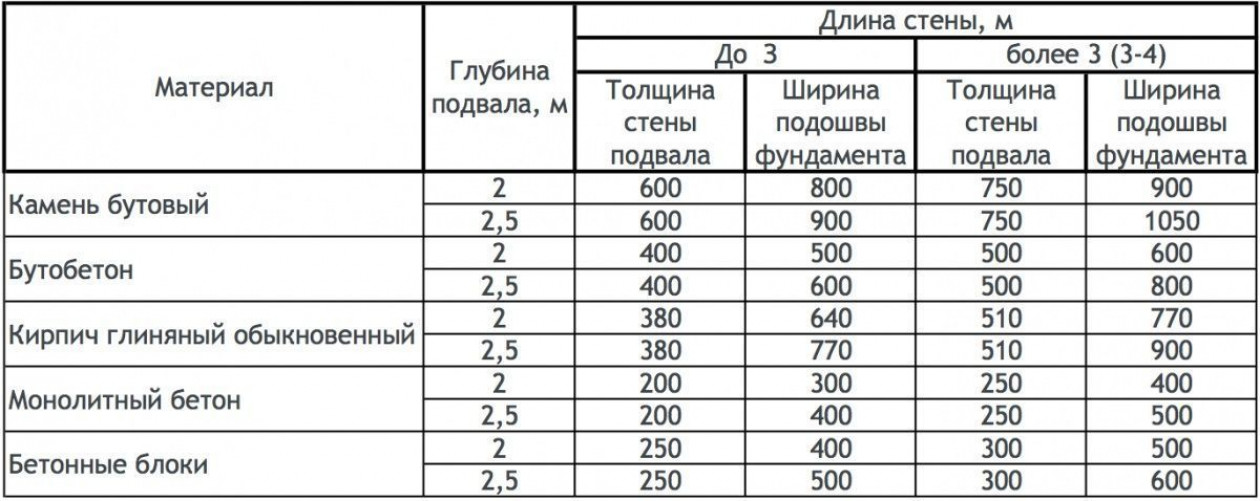

Проект фундамента с подвалом имеет свои особенности. Перед его устройством нужно правильно рассчитать нагрузки.
Расчетные показатели:
- Общая нагрузка дома с учетом всех строительных отделочных материалов, предметов быта и людей, которые будут находиться в здании. Берем в расчет максимальный пласт снега, который может располагаться на кровле, значение определяется по карте в зависимости от климатической зоны.
- Геологические особенности участка.
- Климатическая зона.
Расчет элементов фундамента:
Сопротивления грунтов:
Если не взять в расчет какой-либо из показателей, основание может растрескаться и привести к постепенному разрушению здания.
Подготовительные работы
Когда все расчеты готовы, очищаем строительный участок от мусора. Проводим разметку расположения фундамента колышками, между которыми натягиваем веревку.
Согласно плану размечаем периметр здания, отмечаем расположение несущих стен и перегородок. Проверяем, чтобы стены и их диагонали были ровными.
С привлечением техники роем котлован нужной глубины (ниже точки промерзания грунта) и убираем землю из траншеи. Вручную выравниваем стены и трамбуем грунт.
Затем насыпаем песчаную подушку и ее утрамбовываем. Заливаем тонкую бетонную подушку по уровню толщиной 50 мм. Бетон высыхает от 14 до 30 дней.
Гидроизоляция
Важно выполнить гидроизоляцию на этапе монтажа фундамента
Горизонтальная изоляция фундамента выполняется только на этапе его строительства. Если пренебречь этим нюансом, устранить недочет будет невозможно.
Влага, проникая по порам бетона, будет подниматься к стенам, вследствие чего в подвале и жилых помещениях создастся нездоровый микроклимат.
После застывания бетонной подушки обмазываем ее мастикой. Раскатываем рубероид на пленочной основе так, чтобы он заворачивался на стены траншеи. Сверху покрываем его мастикой.
Такие мероприятия будут надежной защитой от воздействия влажности на основание и погреб. Гидроизоляция продлит срок службы строительных и отделочных материалов.
Опалубка
Для устройства опалубки из досок по периметру траншеи вбиваем колышки, к ним прибиваем доски и брусья. Колышки должны выступать над поверхностью земли, их укрепляем подпорками.
Армирование
Делаем каркас из металлического прута 6-16 мм, он должен быть похож на сетку с ячейками 500 х 500 мм.
Вертикальная обвязка должна выступать на 50-100 см для дальнейшей связки пола и стен постройки.

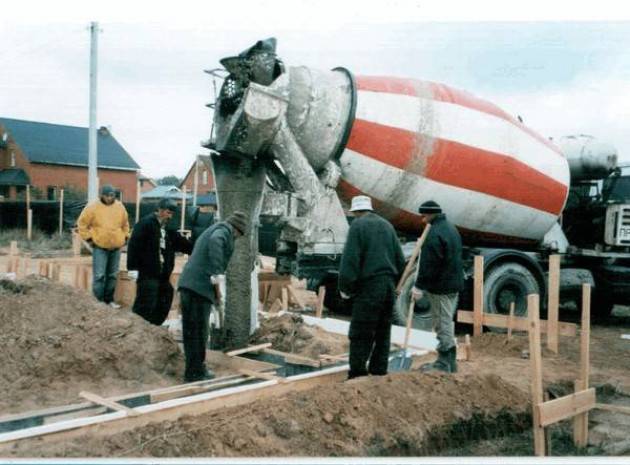

Бетонирование
Бетон необходимо заливать слоями, но непрерывно
Подготавливаем деревянные лотки для подачи бетона в опалубку.
Правила бетонирования при устройстве фундамента:
- заливаем раствор послойно, но без перерыва;
- каждый слой бетона штыкуем или уплотняем вибратором;
- между заливкой слоев не должно быть промежутков времени более 20-30 минут;
- с большой высоты раствор подавать не рекомендуется;
- бетон выравниваем по горизонтальной плоскости.
Бетонный раствор должен высыхать постепенно. Для этого его накрываем полиэтиленовой пленкой, периодически смачиваем. В жаркую погоду на протяжении недели фундамент дома увлажняем и снова накрываем пленкой. Для полного набора прочности понадобится месяц.

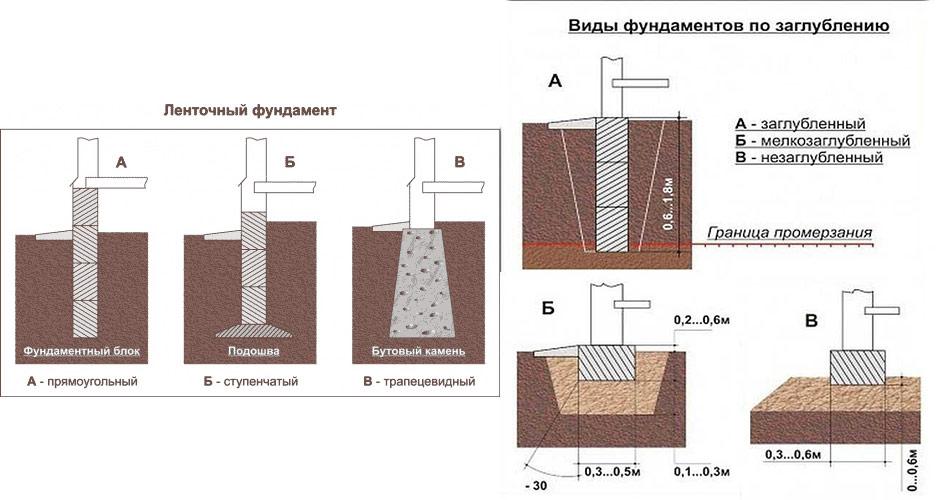

Виды ленточного фундамента по глубине заложения
Описание и особенности
Ленточным он называется потому, что все его части соединены воедино. То есть, такой ленточный фундамент для одноэтажного дома представляет собой траншею, которая располагается по всему периметру дома. В нем, в зависимости от площади, может присутствовать центральная стенка. Её глубина либо такая же, либо меньше до 30 см, чем у внешнего периметра.
Что касается особенностей, то ленточные основания могут быть совершенно разные по габаритам. Они определяются размерами будущего дома, а также возможностью дальнейшей кладки кирпича, либо обустройством отделки иным способом. Чем толще ширина фундамента, тем дороже вы заплатите на выходе, при расчете с доставщиком бетона. Чем длиннее стены вашего дома, тем дороже будет себестоимость работы.
На стоимость ещё может повлиять глубина основания. Этот критерий должен быть рассчитан идеально, поскольку он определяется глубиной промерзания грунта. Средняя глубина для центральной части нашей страны составляет не менее 120 см.
Не менее этой глубины стоит закапывать и подвод воды, поэтому труба должна пройти под бетонным основанием. В то же время, такое основание может быть мелкозаглубленным, либо укомплектованным на глубину 1,5 метра.
Сборка опалубки и каркаса
Какой лучше, сравнение вариантов, плюсы и минусы
Технология обустройства ленточного фундамента
Этап №1 – подготовительные работы и разметка
Важно: разметка осей фундамента выполняется с помощью щитов обноски и проволоки либо строительного шнура. Обносочный щит состоит из двух забиваемых в землю кольев, которые соединены горизонтальным поясом. Бечевка на щите фиксируется с помощью вкрученного в доску самореза либо гвоздя
Бечевка на щите фиксируется с помощью вкрученного в доску самореза либо гвоздя.
Рис: Щит обноски
Рис: Схема разметки фундамента
Этап №3 – монтаж опалубки
Важно: опалубку нужно фиксировать с помощью боковых раскосов и верхней поперечной планки, которые предупреждают деформацию формы под давлением бетона. Следите, чтобы гвозди и саморезы, которыми соединяются щиты, не выступали на внутреннюю поверхность опалубки. Рис: Схема опалубки ленточного фундамента
Рис: Схема опалубки ленточного фундамента

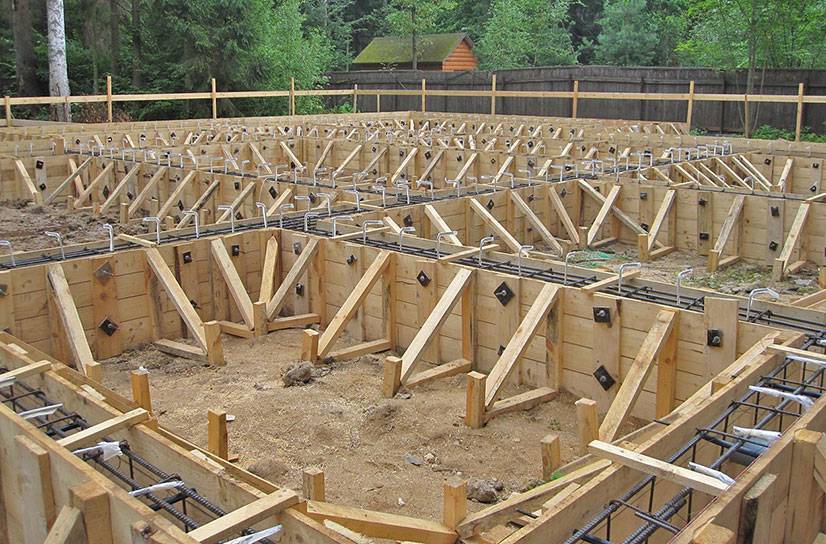

Рис: Опалубка фундамента
Этап №4 – сборка армокаркаса
Рис: Армокаркас фундаментной ленты
Рис: Схемы армирования углов фундамента
Важно: в местах соединения стен и угловых частей фундамента каркас стыкуется с помощью выгнутой арматуры и дополнительно усиливается Г-образными стержнями. Использовать перекрестную стыковку нельзя, поскольку она уменьшает прочность конструкции
Армирование мелкозаглубленного монолитного фундамента для дома
Арматурный каркас для армирования мелко заглубленного фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними.
Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.
 |

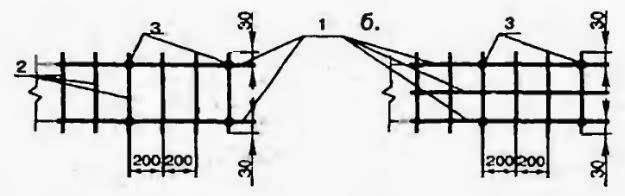

| Схема армирования монолитной стены фундамента. а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями 1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками |
Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.
В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.
Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.
Сопряжение арматурного каркаса в углах и примыканиях ленточного монолитного фундамента
Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».
Песчаная подушка для мелко заглубленного фундамента
Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.
На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.
Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.
Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.
Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.
Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:
 |
| Ленточный не заглубленный фундамент на песчаной подсыпке, устраиваемой на поверхности грунта 4 — арматурный каркас; 5 — бетонная отмостка; 7 — гидроизоляция; 9 — поверхность грунта на участке; 10 — песчаная подсыпка; 11 — задернение откоса; |
Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.
Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.
Читайте: «Вертикальная планировка участка при строительстве частного дома»
Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.
Сфера применения и виды ленточного монолитного основания
Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.
Когда строится ленточный монолитный фундамент:
- Большой вес стен дома из камня, кирпича, бетона
- Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
- Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
- Закладка в проект цокольного этажа, гаража, подвала в будущем доме
Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.
По типу сборки конструкции ленточный фундамент может быть:
- Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
- Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

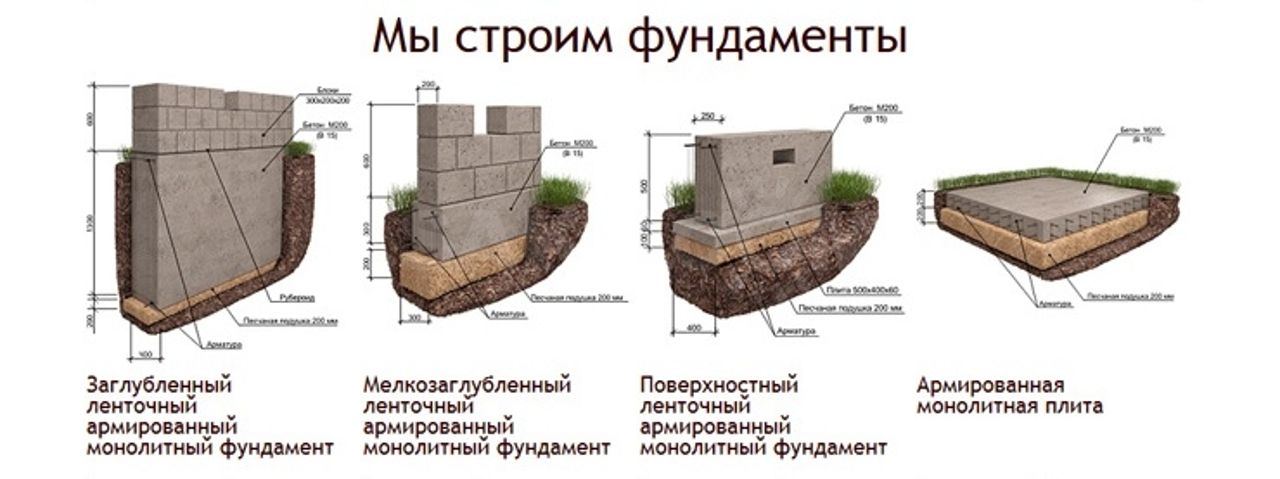

Монолитные ленточные фундаменты по типу заглубления и конструкции:
- Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
- Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
- Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
- Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
- Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.
Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.
Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.
Каким может быть ленточный фундамент: о видах
Рассчитать ленточный фундамент своими руками
Наиболее популярны в частном строительстве ленточные фундаменты. Они могут использоваться под разные дома на различных типах грунтов, расчет их можно сделать своими руками. Для этого не нужны знания высшей математики или сопромата. Есть метод, при котором все просто, правда, громоздко: придется собирать много данных. Этот расчет ленточного фундамента называется «по несущей способности грунта». Но предварительно вам нужно будет собрать нагрузки от дома: рассчитать какая масса будет приходится на каждый квадратный метр (сантиметр) основания. Затем, подбирая ширину подошвы фундамента, выбрать оптимальную ее ширину.
В этой статье описан метод расчета параметров ленточного фундамента (ширины) по несущей способности грунтов
Пример самостоятельного расчёта ширины ленточного фундамента
Фундаментные блоки: типы, размеры, маркировка
Используемые материалы
Такой тип основания может быть создан на основе указанных материалов:

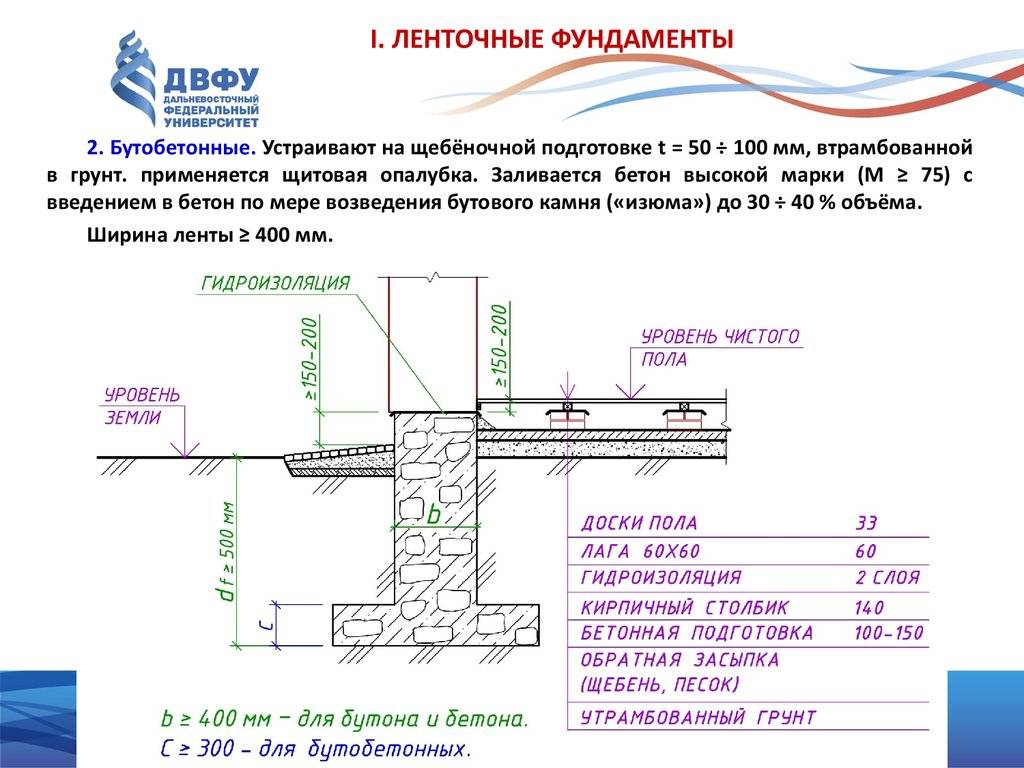

- бутобетон – смесь камней крупной фракции и песчано-цементного раствора. Подходит для ведения строительства на скалистых и песчаных грунтах, но недопустим на глинистых почвах;
- железобетон – смесь щебня, песка, цемента и система армирования. Подходит для реализации работ на любом типе грунтов. Ширина основания зависит от ширины стен.
- кирпич – требует основательной гидроизоляции. Подходит для строительства кирпичных и деревянных построек (толщиной до 1.5 кирпича). Фундамент такого типа не используется при необходимости глубокого заложения и при высоком уровне грунтовых вод;
- плиты и блоки – железобетонные изделия, изготовленные в заводских условиях. Могут использоваться на всех типах грунтов, для возведения любых построек.
Мелкозаглубленный ленточный фундамент своими руками от А до Я
Ленточный незаглубленный фундамент своими руками
Расчет фундамента
Какой лучше фундамент для глинистой почвы
Преимущества и недостатки
При обустройстве фундамента с опорной подошвой выделяют ряд преимуществ такого конструктивного решения:
- Усиливается прочность здания и гарантируется его долговечность;
- Основная нагрузка строения распределяется по подошве, повышая несущие характеристики фундамента;
- Подходит практически к каждому типу строения;
- Возведение по такой технологии возможно круглый год;
- Можно применять основу из подошвы на любом грунте, даже слабом.
Несмотря на все преимущества такого строения, есть ряд недостатков:
- Подошва ленточного фундамента не применима при глубоком уровне промерзания или сильном морозном вспучивании;
- Если выполняется подошва под бетонный монолит, то это процесс трудо- и времязатратный, увеличивает сроки и стоимость строительных работ;
- На создание подошвы идет дополнительный расход материалов: арматуры, опалубки, бетона;
- Чтобы сделать глубоко заложенную подошву нужно воспользоваться услугами строительной техники и специальным оборудованием.
Несмотря на всю сложность выполнения и финансовые затраты, застройщики отдают предпочтение фундаменту с подошвой, так как он гарантирует надежность возводимых сооружений.
Столбчатый фундамент
Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов
Особенности конструкции
Разновидности основания
Ленточный фундамент получил свое название из-за того, что он формируется в виде бетонной ленты, которая непрерывной стеной опоясывает все сооружение по периметру. Такая конструкция позволяет воспринимать сжимающие и растягивающие нагрузки от несущих стен здания. Прочность обеспечивается армированием бетона.
Один из основных параметров ленточного фундамента – глубина подземной части, т.е. высота фундамента или его заглубление. По этому показателю выделяются 2 типа оснований:
Мелкозаглубленный фундамент. Его заглубление не превышает 65-75 см. Предназначен он для небольших строений со стенами из облегченных материалов (древесина, пеноблоки и т.п.).
Заглубленный вариант
Это полноформатный фундамент, заглубление которого подчиняется важному требованию – оно должно превышать глубину зимнего промерзания на 15-20 см. Высота такого основания может превышать 1,5-1,7 м
Данный тип подходит для тяжелых построек и сложных грунтов.
Ленточный фундамент может отличаться по способу изготовления:
- Монолитный тип. Это наиболее распространенный вариант, когда формируется сплошная лента путем заливки бетона в опалубку по всему периметру здания.
- Сборная разновидность. Она собирается из железобетонных плит, изготовленных в заводских условиях. Они образуют сплошную ленту под несущими стенами. Нижняя часть фундамента выполняется из блоков трапецевидной формы, а верхняя – из параллелепипедов.
Вопрос о том, какой тип ленточного фундамента выбрать, решается с учетом конкретных факторов – конструкции дома, состояния и структуры грунта, расположения подземных вод, рельефа местности и климатических условий.
Устройство
Самый популярный вариант опалубки – из дерева
Что такое ленточный фундамент? Это конструкция, расположенная в грунте, на которой установлены стены строения.
Его монтаж начинается с отсыпки на дне траншеи гравийно-песчаной подушки.
На утрамбованный и смоченный песок верхним слоем укладывается рубероид, который предохраняет намокание и размывание конструкции подземными водами, а подушка предотвращает его от возможного пучения грунта, происходящего под воздействием отрицательных температур.
Верхняя часть, на которую будет выкладываться гидроизоляция и цокольный ряд кирпича, называется поверхностью ленточного фундамента, а нижняя – подошвой. Отдельных рекомендаций при выборе марки и классификации бетонной смеси нет.
Конкретное решение зависит от геологических условий местности, в которой расположен земельный участок. Немаловажную роль играет армирование и условия самого строительства.
При возведении желательно ознакомиться с регламентирующими документами и придерживаться рекомендаций, указанных в них.
- СНиП № 2.02.01-83, 3.02.01, 3-8-76 и СН 536-81.
- СанПин 2.1.7.1287-03.
Грунтовые воды и глубина закладки фундаментов
Виды банных фундаментов
Для строительства бани, как и для большинства других капитальных строений, подойдут любые из широко используемых в настоящее время видов фундаментов. Наибольшее распространение из них получили следующие:
- Плитный фундамент – наиболее сложный и дорогой в изготовлении, обладающий максимальными прочностными характеристиками из всех аналогов. Применяется на неспокойных пучинистых почвах.
- Свайный и свайно-ростверковый – один из видов оснований на отдельных опорах. При этом в настоящее время все сваи можно разделить на несколько типов:
- По типу установки – на забивные, винтовые (ввинчиваемые), монолитные с заливкой по месту;
- По материалу – на стальные и железобетонные.
Наибольшее распространение для строительства бани получили винтовые сваи. Для упрочнения и дополнительной связки верхних частей используют ростверки – деревянные, стальные или железобетонные балки, прикрепляемые к свайным оголовкам.
Виды фундамента для бани 3х4
- Ленточный фундамент – пожалуй, самый распространенный вариант основания для небольшой бани. Представляет собой сплошную замкнутую блочную, кирпичную или железобетонную ленту, устанавливаемую на ту или иную глубину в зависимости от качества грунта в месте проведения строительства.
- Столбчатый фундамент также относится к виду оснований на отдельных опорах. Столбики представляют собой отдельные прямоугольные конструкции, складываемые из кирпича или бетонных блоков. Их, как и сваи, устанавливают по углам будущего сруба, в местах примыкания внутренних перегородок и под стенами с шагом около двух метров. Это лучший фундамент облегченного типа для бани 3 на 4.
Несмотря на обилие вариантов, выбор конкретного из них – достаточно сложная и ответственная задача. Ошибка на этом этапе может привести к обрушению всего строения или необходимости дорогостоящего ремонта основания или его замены.
Для того чтобы фундамент бани 3х4 прослужил как можно дольше, необходимо правильно выбрать подходящий его вид. Для одноэтажного строения, расположенного на плотных глинистых или суглинистых почвах лучшим вариантом станет ленточное мелко заглубленное основание. Оно не сложно для изготовления бани своими руками, не требует особых навыков, доступно по используемым материалам и оборудованию.
Более тяжелые двухэтажные или мансардные постройки лучше устанавливать на заглубленный ленточный фундамент. Его монтируют от уровня промерзания почвы, который в различных регионах нашей страны может колебаться от одного до двух с половиной метров. В этом случае объемы работы и требуемого материала возрастают, но растет и прочность основания.
Заливка ленты фундамента
Подготовка траншеи
Подготовительные работы требуют наличия строительной техники. Выполнять их вручную возможно, но это потребует значительных затрат времени и труда. В конечном счете всегда оказывается быстрее и дешевле оплатить работу бульдозера и экскаватора.
Порядок действий:
- Удаление верхнего слоя почвы и ненужной растительности, планировка участка.
- Разметка с помощью деревянных колышков. Рекомендуется устанавливать их за пределами периметра будущей траншеи, а границы и пересечения оформлять шнурами, натянутыми между кольев. Это позволит сохранить их и уточнить контуры траншеи при появлении сомнений в правильности действий.
- Рытье траншеи на определенную глубину. Вынутый грунт укладывают на наружные стороны или вывозят за пределы участка.
- Засыпка песчаной подушки. Классический вариант — последовательная укладка 20 см песка, 20 см щебня и выравнивающий песчаный слой 5 см. Каждый из них тщательно трамбуется. От плотности подушки зависит неподвижность будущей ленты. Осадка грозит разрушением постройки, поэтому отнестись к качеству уплотнения следует со всей ответственностью.
- Укладка поверх подушки двойного слоя гидроизоляции. Обычно используется рубероид, который настилается без зазоров или промежутков.
По завершении этих действий можно переходить к следующему этапу работ.
ОБРАТИТЕ ВНИМАНИЕ!
Иногда поверх подушки заливается слой т.н. подбетонки — около 5 см бетона, образующего ровную и плотную площадку. Она позволяет сохранить в целости гидроизоляцию, исключает продавливание подушки прутьями армпояса.
Как рассчитать толщину фундаментной плиты
Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт
Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится
При расчёте учитывают несколько факторов:
- тип и особенности грунта;
- массу самого плитного фундамента;
- вес строительных материалов, необходимых для строительства здания;
- полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
- снеговую и ветровую нагрузку.
Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.
- Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
- По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
- По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
- Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
- Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.
Таблица: расчёт толщины плитного фундамента
| Грунт | кгс/см2 |
| Щебень, гравий | 5 |
| Пески крупные, гравелистые | 4 |
| Пески средней крупности | 3 |
| Пески мелкие и пылеватые плотные | 2 (0,35) |
| Пески мелкие средней плотности | 1,5 (0,25) |
| Супеси твёрдые и пластичные | 2,5 (0,5) |
| Суглинки твёрдые и пластичные | 1,5 (0,35) |
| Глины твёрдые | 4 (0,5) |
| Глины пластичные | 1,5 (0,25) |
Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.
Заливка
Технология заливки ленточного фундамента подразумевает использование бетона 400 марки, причем желательно заводского изготовления.
Заводской бетон может быть доставлен объемом, необходимым для заливки всего основания, благодаря чему исключается возможность появления мостиков холода, как при заливке основания в несколько приемов.
При заливке также необходимо постоянно утрамбовывать раствор с помощью специального вибратора или подручными средствами, это позволит избежать образования полостей, заполненных воздухом.
Во время просыхания бетона за ним необходимо ухаживать:
- накрывать непромокаемыми материалами от дождя;
- поливать поверхность водой при попадании солнечных лучей и высокой температуре окружающего воздуха;
- снимать опалубку желательно не ранее, чем через месяц после заливки.
Информацию о том,что такое мелкозаглубленный ленточный фундамент, Вы можете прочитать в нашей статье.
Устройство гидроизоляции
В монолитном основании есть поры, работающие, как капилляры при наличии даже небольшой влажности. Незащищенное основание в данном случае будет поглощать влагу, что приведет к негативным последствиям:
- снижению прочности;
- в порах влага будет кристаллизироваться, что приведет к повышению ее объема;
- появится сырость в здании, плесень.
Если предварительно не сделать гидроизоляцию основания, со временем оно придет в негодность, что отразится на общем состоянии здания. В современном строительстве используются разные методы защиты:
- обмазочный характеризуется высокой эффективностью, простым обустройством и обеспечением качественной защиты от влаги. На фундамент наносится мастик или специально предназначенная для этого эмульсия. Необходимо учитывать рекомендации производителя по нанесению, состав может использоваться в обычном или в нагретом состоянии;
- современный и достаточно эффективный вариант гидроизоляции – проникающий, обеспечивает высокую глубину проникновения в бетон. Смесь кристаллизуется в порах, затрудняя внутрь доступ влаги;
- рулонный метод является самым популярным. Используются в данном случае влагостойкие материалы в рулонах.
Принимается решение о выборе того или иного варианта гидроизоляции с учетом расположения водоносных слоев, количества в конкретной местности осадков, наличия поблизости к строению дренажных систем, особенностей конструкции основания и денежных возможностей заказчика.
Что входит в «фундамент под ключ»?
На сегодняшний день в строительной индустрии существует и такое понятие как «фундамент под ключ». Стоимость такого варианта составляет около 4000 рублей за погонный метр готовой конструкции. Итоговая цена включает все материалы и работы по возведению. Срок выполнения заказа варьируется в пределах от 7 до 20 дней в зависимости от типа и объема всей работы.
Если более детально рассматривать из чего складывается цена, то здесь следует включать следующее:
- Планировка участка с необходимыми расчетами.
- Выполнение земляных работ.
- Опалубочные работы, включающие моделирование конструкций.
- Расходные материалы.
- Бетон и арматура.
- Услуги автобетоносмесителя.
- Работы по монтажу.
Описание ленточного фундамента и область применения
Ленточный фундамент представляет собой железобетонную полосу, которая располагается по всему периметру строения. При этом закладка фундамента ведется и под коробку здания, и под внутренние несущие стены с сохранением одинаковой формы поперечного сечения фундамента.
Применение ленточного фундамента необходимо в следующих случаях:
Область использования ленточного фундамента
- Предполагается возведение бетонных, каменных или кирпичных стен.
- В доме планируется монтаж монолитных, железобетонных или металлических перекрытий, которые имеют достаточно тяжелый вес.
- Неоднородный грунт на участке создает угрозу неравномерной осадке фундамента, что может привести к деформации и разрушению стен дома.
- Проект дома предполагает обустройство подвала или цокольного этажа. В этом случае ленточный фундамент может выступить в роли стены подвального помещения.
Выбор места для ленточного фундамента
Правильно выбранное место для устройства ленточного фундамента обеспечит прочность и надежность всему строению. Поэтому во время подготовки к строительству следует тщательно обследовать участок
Особое внимание уделяется следующим моментам:
Место для устройства ленточного фундамента
- Оползание грунта, трещины и провалы говорят о том, что грунтовые воды расположены очень близко.
- Наличие трещин на основаниях строений, которые были возведены ранее на рядом расположенных участках, говорит о непригодности грунта для строительства.
- Не стоит производить закладку ленточного фундамента в зоне сезонного разлива водоемов. Строительство должно располагаться как можно дальше от опасного участка.
- Уровень промерзания грунта – один из важных критериев, так как ленточный фундамент устраивается на глубине ниже этого показателя.
- Лучше всего возводить фундамент на горизонтальном ровном участке.
Для получения точных параметров можно обратиться к специалистам, которые с применением специальной техники определят оптимальную глубину закладки фундамента и его правильное расположение.
Материалы для обустройства фундамента
Возведенное основание должно прослужить максимальное количество лет, а для этого следует использовать прочные материалы. Чаще всего ленточный фундамент возводится из следующих материалов:
- Армированный бетонный монолит. Данное основание очень прочное, при правильной эксплуатации может прослужить около 150 лет.
- Бутовый фундамент также может эксплуатироваться на протяжении 150 лет.
- Срок службы фундамента с использованием керамического кирпича составляет почти 50 лет.
- Бетонные блоки, используемые при возведении фундамента, продлевают срок службы основания до 75 лет.
Виды ленточных фундаментов
В зависимости от используемого материала фундамент может быть:
- Монолитным. Данное основание возводится непосредственно на строительном участке.
- Сборным. Фундамент этого вида возводят из кирпича (без привлечения строительной техники) или бетонных блоков (для их укладки требуется грузоподъемная техника).
Разновидности ленточного фундамента
Кроме этого, в зависимости от предполагаемой нагрузки возможно строительство фундамента двумя способами:
- Мелкозаглубленный фундамент закладывают по периметру всего дома, чтобы равномерно распределить нагрузку. Данный вариант позволяет сократить материальные затраты на основание, но при этом подходит только для легких построек. Чаще всего мелкозаглубленный фундамент возводится под одноэтажные кирпичные, деревянные, каркасные и блочные дома. Максимальная глубина закладки такого фундамента может достигать 60 см.
- Заглубленный фундамент более прочный и устойчивый, поэтому подходит для строительства многоэтажных кирпичных и каменных домов, а также для строений, имеющих тяжелые перекрытия. Заглубленное основание может быть залито цельным монолитом, или сложено из бетонных блоков, скрепленных бетонным раствором. Закладка монолитного фундамента достигает глубины 120 см, то есть ниже уровня промерзания грунта.
