Типы оснований
Основные виды ленточного фундамента
Преимущества и недостатки
Монолитный фундамент имеет широкую область применения. Его главные преимущества:
- Сниженная несущая способность почвы больше не является помехой для строительства крупных построек;
- Возможность монтажа на грунтах, склонных к вспучиванию;
- Строительство домов там, где нет возможности возводить объекты из-за особенностей почвы;
- Высокая прочность, за счет чего исключается риск повреждения дома
- Возможность строительства зданий на участках со значительной высотой залегания грунтовых вод.
Все же монолитный фундамент – это не панацея. Его используют при возведении объектов на территории, где требуется усилить постройку. Значит, основание такого вида лишь расширяет возможности при строительстве.
Но использовать монолитный фундамент на заболоченных, переувлажненных грунтах, а также на участках с высоким риском просадок не рекомендуется.
Если подвижки грунта значительные, амплитуда колебаний монолитного фундамента будет слишком большой. Это приведет к увеличению внутреннего напряжения на изгиб.
Регулярные нагрузки такой силы и характера сокращают срок службы основы, а значит, и здания. Отмечают еще и отсутствие возможности строительства домов с подвалом на основе монолитной плиты.
Постройка каркасного дома: краткая инструкция
Технология возведения заглубленного ленточного фундамента своими руками: пошаговая инструкция
Для того чтобы правильно смонтировать заглубленный фундамент ленточного типа необходим правильный расчет материалов, разметка территории и учет геологических особенностей грунта. Сначала готовится проект будущего сооружения, чтобы избежать проблем эксплуатации его в будущем.
Разметка и земляные работы для заглубленного ленточного фундамента
Разметка участка осуществляется согласно намеченному ранее плану. Для этого используются колья и шнур. Что касается земляных работ, то они имеют такие особенности проведения:
- если здание будет иметь небольшую площадь, то справиться с ними можно самостоятельно;
- так как в траншее будет устанавливаться опалубка, ее ширину увеличивают на 10 см с обеих сторон от разметки.
На дне ямы нужно уложить полиэтиленовую пленку, которая служит гидроизолирующим слоем.
Песчаная, гравийная подложка
Подушка из песка и гравия позволяет качественно выровнять основание для последующей заливки ленточного фундамента и отвести влагу от него. Толщина слоя каждого материала составляет 20 см. Сначала на дно укладывается песок, увлажняется и хорошо трамбуется, далее, укладывается гравий, а потом еще один слой песка (5 см). Если он будет хорошо утрамбован, то на нем не будут оставаться никакие следы.
Опалубка заглубленного ленточного фундамента
Опалубку для заливки ленточного заглубленного основания изготавливают их деревянных обрезных досок. Ее собирают рядом с траншеей, а потом опускают в нее. Конструкция должна быть выронена по вертикали и горизонтали. Для сохранения формы ее внутреннюю часть укрепляют распорками-поперечинами, а снаружи — опорными брусками.
Опалубка должна выдерживать нагрузку бетонного раствора. После застывания бетона ее можно разобрать. Чтобы сделать это быстро, перед укладкой раствора стенки конструкции смазывают машинным маслом или устилают клеенкой. Можно применить несъемный вариант. Инструкция по монтажу такая:
- На углах траншеи с наружной стороны вбивают колья. Направляющие элементы должны возвышаться над уровнем грунта на полметра.
- Соединение кольев шнуром. Он задает направление стенок опалубки.
- Сборка конструкции. Доски нарезают на равные фрагменты и соединяют их гвоздями. Шляпки крепежей должны находиться на внутренней стороне изделия, чтобы не мешать во время его разборки.
Нельзя, чтобы вертикальные и горизонтальные части опалубки смещались по уровню или по отношению друг к другу.
Армирование
Для армирования заглубленного ленточного фундамента используют гладкие и рифленые стальные стержни. Первый вариант устанавливается вертикально, а второй укладывается горизонтально. Каркас делает основание прочным и устойчивым к внешним влияниям. Для соединения элементов между собой применяют вязальную проволоку. Если толщина прутьев большая, то для их фиксации требуется сварка.
На форму конструкции влияет степень нагрузки на сооружение. Стандартом считается применение 2 вертикальных и 2 горизонтальных каркасов. Металл на грунт укладывают так, чтобы он не касался грунта. Расстояние между ним и землей не менее 5 см. Это позволит предупредить коррозионные процессы.
Заливка заглубленного ленточного фундамента
Укладку бетонного раствора осуществляют непрерывно. Если после первой заливки до последующей прошло больше 24 часов, то придется ждать полного высыхания предыдущего фрагмента, а на этой уйдет 28 дней.
Для равномерного распределения смеси ее укладывают с нескольких точек. В первые 10 суток после завершения работ ленточный фундамент периодически поливают водой, чтобы влага не уходила из бетона слишком быстро. В противном случае основание растрескается. Опалубку разрешается снять через 10 дней.
Гидроизоляция и утепление заглубленного ленточного фундамента
Гидроизоляция заглубленного фундамента бывает вертикальная или горизонтальная. Для ее проведения применяются такие материалы: рулонный рубероид, жидкая пропитка. Оба варианта лучше комбинировать. Пропитка не дает бетону впитывать влагу.
В качестве утеплителя применяют экструдированный пенополистирол, который крепится с внешней стороны заглубленного фундамента.
Обратная засыпка заглубленного ленточного фундамента
Так как после устранения опалубки остаются пазухи, их засыпают. Для этого подойдет грунт или песок. Если в составе засыпки присутствует глина, ее не используют. После этого с внешней стороны фундамента обустраивается отмостка: она не даст дождевой воде проникать под основание.
Материалы и технология монтажа фундамента
Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.
Для дома из керамзитоблоков
Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.
Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.
Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.
Из кирпича
Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.
Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.
Для каркасного
Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.
Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.
Из бревен
Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.
Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.
Для газобетонного
Газобетон отличается высокой теплосберегающей способностью при низком весе.
Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.
Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.
Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.
Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.
Сооружения ленточного фундамента
Основные этапы строительных работ при создании монолитного ленточного фундамента заключаются в следующем:
- Разметка.
- Прокладывание траншеи.
- Установка опалубки.
- Крепление арматуры.
- Заливка фундамента.
- Необходимые работы для набора прочности.
Что касается опалубки, то ее можно сооружать из гладко обструганных досок шириной примерно в 5 см или металлических щитов. Стены будущего фундамента должны быть строго вертикальными. В процессе монтажных работ по сооружению опалубки нужно учитывать дальнейшую прокладку канализационных и водопроводных труб. В тех местах, где предусмотрено наличие коммуникаций, необходимо вмонтировать либо небольшие обрезки труб, либо куски пенопласта соответствующего размера, которые будут удалены после заливки.
Арматурный каркас чаще всего представляет собой два ряда металлических арматурных прутьев, скрепленных поперечной арматурой. Крепятся прутья специальной вязальной проволокой (не сваркой). Такое металлическое сооружение выстраивается по всей высоте будущего фундамента.
После установки каркаса в опалубку слоями (глубина слоя – 25 см) заливается бетон. Все слои качественно утрамбовываются
Важно тщательно следить за плотностью бетонной смеси. Если раствор получился жидким, то щебень и другие виды наполнителя могут опуститься на дно, что делает конструкцию недостаточно прочной
Опалубку разбирают по истечении 10 дней после заливки бетона.
Гидроизоляция монолитного фундамента – ответственная процедура, так как ремонтировать такой вид конструкции уже под построенным домом весьма неудобно. Внешнюю поверхность фундамента промазывают битумной мастикой и уже сверху прокладывают материал для изоляции (к примеру, рубероид).
Это то, что нужно знать по монтажу. Однако учитывайте, что различают два вида ленточных фундаментов: мелкозаглубленные и заглубленные.
Первый вид приемлем при строительстве небольших зданий без подвалов, гаражей и цокольных этажей. Глубина траншеи в этом случае составляет около 70 см.
Заглубленный фундамент сооружается в случае, если планируется возведение тяжелого строения на пучинистом грунте. Также это необходимо в случае наличия гаража или подвала. При закладке такого типа необходимо рыть траншею на 20 см ниже уровня промерзания почвы. Этот вариант требует большего расхода материала и трудозатрат. Однако прочность его достаточно велика.
Иногда возникает необходимость заливки бетонного пола при строительстве ленточного фундамента. Для этого необходимо выровнять и утрамбовать грунт. Укладывается сетка из арматуры, сооружается опалубка, а затем вся конструкция заливается бетоном.
Плиты ленточных фундаментов должны быть шире периметра стен на 20 см. Кроме того, что вы получите надежный пол, так еще и усилите все строение в целом.
Такой тип основания здания (ленточно плитный фундамент) будет служить полом в цокольных или подвальных помещениях дома. Кстати, такая система качественно служит около 150 лет.

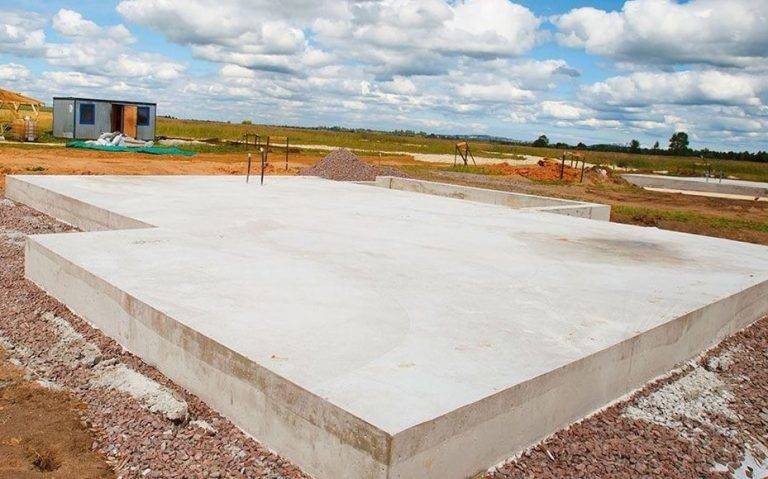

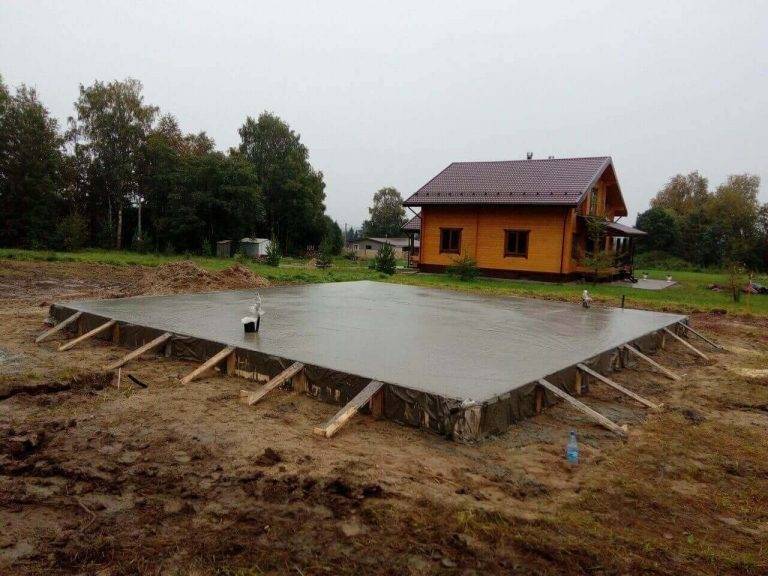

Фундамент, имеющий плитную конструкцию
Единый блок плиты фундамента сооружается под всей площадью дома, несколько выступая за края периметра здания. Такой монолит заливается непосредственно в процессе строительных работ.
Возводимая опора выдерживает весьма большие нагрузки, что делает сооружение подходящим для проблемных грунтов (подверженных смещению и пучению) и при возведении тяжелых зданий.
Преимуществами такого фундамента является чрезвычайная простота его создания:
- Не требует большого количества дополнительных материалов.
- Строится при минимальном количестве расчетов.
- Подготовка к закладке сравнительно несложна.
При необходимости выбора, какой фундамент лучше – ленточный или монолитная плита, все эти факторы принимаются во внимание, особенно начинающими строителями. И тогда возможность ошибиться при закладке минимальна
Но необходимо принимать во внимание и другие особенности, которые могут показаться недостатками:
- Большой расход материала.
- Невозможность прокладки под домом коммуникаций.
- Отсутствие подвальных помещений.
И все же, какой фундамент лучше ленточный или плита? Но в основном каждое конкретное строительство диктует свои условия, которые и нужно учитывать, отвечая на этот вопрос.
Например, плита используется в случае строительства на грунте, который не может выдерживать больших нагрузок, и при возведении временных построек. А вот тяжелые здания, которые оборудованы подвалом, требуют монтаж ленточных фундаментов.
Столбчатый фундамент
Проектирование: план и чертеж
Для расчета фундамента нужно учитывать:
- характеристики грунта на участке,
- уровень залегания грунтовых вод,
- глубину промерзания почвы,
- общий вес будущей постройки.
Выяснить показатели грунта можно при помощи геологических исследований. Можно применить результаты исследования, проведенного ранее для строительства другого объекта.
Для небольшого дачного дома или хозпостройки можно просчитать и запроектировать фундамент самостоятельно. Но большие коттеджи следует строить только на основании проекта, составленного архитектором.
В этом проекте будет учтено множество нюансов, таких как долговечность сопутствующих материалов, прокладка коммуникаций, запас прочности, сопротивление вибрациям и многое другое.
Все это не окажет сильного влияния на фундамент одноэтажного домика или, например, бани. Но в процессе эксплуатации большого кирпичного или блочного здания в комплексе будет влиять на поведение материалов. Результатом проектирования является пакет проектных документов, включающих чертежи и сопроводительные записки.
Чертеж фундамента указывает на его:
- Расположение.
- Размеры.
- Форму.
- Ширину.
- Глубину.
- Высоту над уровнем грунта.
Расчеты (с примерами)
Глубина фундамента рассчитывается по глубине промерзания почвы. Возводя легкие дома на плотных грунтах можно использовать мелкозаглубленные фундаменты. Этот вариант подойдет и для участков с высоким залеганием грунтовых вод.
Если почва характеризуется высокой концентрацией влаги, она будет оказывать серьезное влияние на здание в период пучинистости. В таких случаях основу желательно опустить на 50-60 см ниже уровня промерзания.
На участках с достаточно сухой почвой можно делать фундаменты с основанием вровень глубины промерзания:
| Город | Промерзание почвы, м |
| Москва | 1,4 |
| Санкт-Петербург | 1,4 |
| Ростов-на-Дону | 1,0 |
| Волгоград | 1,2 |
| Архангельск | 1,8 |
| Нижний Новгород | 1,6 |
| Уфа | 1,8 |
| Екатеринбург | 1,9 |
| Челябинск | 2,0 |
| Омск | 2,2 |
| Новосибирск, | 2,2 |
| Воркута | 2,9 |
| Иркутск | 2,3 |
| Владивосток | 1,6 |
Ширина должна быть не менее 40 см. Если стены здания будут намного шире, допускается нависание стен над лентой фундамента, не превышающая 1/3 ширины ленты. Но такой вариант требует максимально точного выполнения фундамента, с идеальной геометрией прокладки ленты. Для верности лучше делать ленту одной ширины со стенами, или немного шире.
В местностях, где выпадает большой слой снега, высота должна быть выше среднего уровня снежного покрова.
Ленточный фундамент опирается на подушку из песка и щебня. Ширина основания может соответствовать всей ширине ленты. Но в определенных случаях требуется делать опору шире самой ленты. Расширенное основание называется подошвой. Ширина основания рассчитывается по несущей способности грунта.
Каждый тип грунта имеет свою несущую способность:
| Тип грунта | Несущая способность, кг/см2 |
| Галечный с глиной | 4,5 |
| Гравий | 4,0 |
| Крупнозернистый песчаный | 6,0 |
| Среднезернистый песчаный | 5,0 |
| Мелкозернистый песчаный | 4,0 |
| Пылеватый песчаный | 2,0 |
| Супеси и суглинки | 3,5 |
| Глины | 6,0 |
| Просадочные грунты | 1,5 |
| Насыпной уплотненный | 1,5 |
| Насыпной неуплотненный | 1,0 |
Ширина основания фундамента вычисляется по формуле В = Р/L*R, где:
- В – это ширина подошвы;
- Р – суммарная масса дома с учетом коэффициента запаса;
- L – общая длина ленты;
- R – несущая способность грунта.
Для примера рассчитаем фундамент под двухэтажный дом из газобетона. Допустим, качество грунта позволяет строить на мелкозаглубленном фундаменте, и это обусловлено высоким залеганием подземных течений.
Будем заглублять на 60 см. Результаты геологических исследований показывают, что на этой глубине находятся суглинки.
По результатам подсчетов всех элементов здания и всего, что в нем будет находиться, получили цифру 80 000 кг общего веса. Длина ленты 3 000 см. Рассчитываем по формуле и получаем ответ – 9,3 см.
Минимальное значение получено за счет высокой несущей способности грунта и малого веса здания. Но ширина ленты, как мы уже знаем, не может быть меньше 40 см (в крайних случаях 30). Значит берем минимальную допустимую ширину.
Если бы в ответе получилась цифра в пределах 40-50 см, можно было бы немного увеличить ширину ленты. При еще большем значении имеет смысл делать ленту стандартной ширины, но ставить ее на подошву шириной, полученной по расчетам.
Материалы и инструменты
Плюсы и минусы монолитного фундамента
Технология строительств ленточного фундамента
Ленточный монолитный вариант
Фундамент ленточный монолитный эффективно используется при возведении зданий с тяжелыми перекрытиями или стенами. Его можно описать как сплошную железобетонную ленту, на которую опираются все несущие стены дома. Вес здания перераспределяется по всей площади конструкции. Это может предупредить перекос сооружения и его проседание.
Очень удачен выбор этого типа в случае планирования дома с подвалом или цокольным этажом – он послужит стенами самих помещений. В этом случае ответ на вопрос, фундамент плита или лента что лучше, очевиден.
В качестве материалов для создания такого сооружения чаще выбирают:
- железобетон;
- бутобетон;
- кирпич.
Создание конструкции из железобетона – одна из наиболее часто используемых технологий. Этот материал позволяет добиваться большой прочности даже самых сложных форм сооружений. Прекрасным решением будет выбор такого вида строения при наличии сложного песчаного грунта. Раствор из цемента, песка и щебня непременно укрепляют металлической арматурой, которую устанавливают перед заливкой фундамента. Ширина конструкции должна соответствовать ширине несущих стен.
Монолитно ленточный фундамент для дома, который возводится на глинистых почвах, не рекомендуется сооружать из бутобетона: такой вариант часто дает трещины. Но во всех остальных случаях смесь из некрупных камней, песка, гранитного отсева и цемента (бутобетон) позволяет добиться хорошего уровня прочности при сооружении его на специальной «подушке», которая состоит из песка или гравия. Толщина этой основы должна составлять 10 см.
Размеры бутобетонной конструкции рассчитываются в зависимости от того, какую нагрузку ей предстоит выдерживать. Ширина варьируется от 20 до 100 см.
В качестве материала подойдет и кирпич, в случае отсутствия близкорасположенных грунтовых вод и при достаточной гидроизоляции.
Монолитный ленточный фундамент довольно несложное сооружение. Технология его построения вполне доступна для строителей-непрофессионалов. Однако расходы на создание конструкции и большое количество вложенного труда довольно часто смущают владельцев будущего дома. Для закладки такого варианта используется большое количество стройматериалов (опалубка, арматура, бетон и другое).
Виды ленточного фундамента
Ленточный фундамент является конструкцией, в виде полосы состоящей из железобетона. Она укладывается под стены здания и проходит по всему его периметру, в дальнейшем распределяя на себе весь их вес. За счет чего здание долгие годы не садится и не перекашивается.
Ленточный фундамент можно разделить на следующие виды:
- Кирпичный. Для его возведения следует применять только красный кирпич-железняк. При этом он должен быть качественным, на нем не должно быть трещин, сколов. И он подходит только для сухих грунтов.
- Монолитный. Изготавливается он из армированного бетона.
- Бутовый. При использовании качественного бута этот тип конструкции можно будет назвать самым прочным. Он будет способен выдержать на себе дом не десятки, а даже сотни лет.
- Смешанный. Он подразумевает под собой сочетание нескольких видов, к примеру, низ фундамента можно выполнить бутовым, а вверх кирпичным.
Также данный фундамент можно подразделить еще на два вида, исходя из глубины его заложения:
- глубокозаглубленный;
- мелкозаглубленный;
Какому именно виду отдать свое предпочтение зависит от веса и габарита всего будущего здания, также и от типа грунта, на который будет укладываться бетонное основание.
Достоинства и недостатки
К достоинствам монолитной ленты принято относить:
- Универсальность, способность нести постройки любого назначения.
- Равномерное распределение веса постройки по всей длине ленты.
- Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
- Относительная дешевизна возведения.
- Возможность постройки зданий или сооружений из любого материала.
- Объем земляных работ можно ограничить.
- При необходимости, возможно создание подвала или погреба.
- Технология строительства отработана до мелочей и результат всегда предсказуем.
Существуют некоторые недостатки:
- Некоторые виды грунтов не допускают строительства на этом виде основания.
- Требуется тщательное и качественное обследование гидрогеологического состояния участка.
- Трудовложения и объемы материалов достаточно велики.
Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.
Какой вид фундамента выбрать?
Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.
Столбчатые опоры
По типу конструкции все основания подразделяют на:
- ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
- свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
- свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
- столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
- плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения
Свайно-ростверковый фундамент
Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.
Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.
Плитное основание
Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.
Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.
ВИДЕО: Выбор фундамента для дома
Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы
Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео
Заливка ленты фундамента
В зависимости от используемых материалов
Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.
Ленточный фундамент из железобетона.
Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.
Ленточный фундамент с применением кирпичной кладки.
В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.
Ленточный фундамент из плит и блоков.
Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.
Особенности
Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства
Важно знать все нюансы работы, чтобы не допустить грубейших ошибок
Не все люди способны самостоятельно составить строительный чертеж. В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.
Для создания проектной документации необходимо дождаться окончания составления плана строения. Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.
Создавая проект, необходимо опираться на технические характеристики будущего строения.
Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования. Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.
Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана. Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.
Серьезно облегчить перенос чертежа на местность позволяет осевая разметка. При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы
Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями
Правила разметки основания
Работа по обустройству ленточного фундамента своими руками начинается с подготовки разметки. Она позволит сориентироваться на дальнейших этапах и максимально правильно залить бетон.
Возьмите прутки арматуры и отметьте с помощью них внешние углы будущего фундамента. По установленным пруткам натяните прочную веревку. Вместо нее можно использовать леску или, к примеру, тонкую проволоку. Так вы наметите наружные границы конструкции.
На следующем этапе разметки отмечается внутренний периметр ленточного бетонного основания. Для этого отступите внутрь такое расстояние, которое равнялось бы толщине фундамента, и тоже вбейте прутки арматуры. Для определения толщины фундамента нужно знать параметры будущего здания. В среднем за ориентир принимается толщина в 40 см.Натяните на установленные прутки веревку.
