Дверки для душевой кабины
Если кабина прямоугольная, все решается более-менее просто: прямоугольник можно вырезать и из стекла в мастерской. Навесов для стеклянных дверей много, можно выбрать более удобный для вашего случая. Только заказывать двери идите с навесами: придется под них сверлить отверстия, и лучше всего их примерить.
Стекло желательно брать закаленное. Оно если и разобьется, то на мелкие осколки с тупыми гранями, которыми сложно пораниться. Но, скорее всего, осколки останутся висеть на пленке. Минус этого стекла — оно дорогое. Чтобы сэкономить, можно заказать обычное толстое — 5-6 мм, а дома оклеить его с двух сторон полимерной полупрозрачной пленкой. Повозиться придется, но эффект будет почти такой же как и с закаленным стеклом: осколки будут на пленке.
Один момент: стекло перед нанесением пленки моют, потом обезжиривают. Пленку наклеивают на мокрое стекло. Так проще пузырьки воздуха выгонять, а еще двигать пленку какое-то время можно.
Если стеклянные двери вам не хочется, но нужны полупрозрачные, можно сделать их из поликарбоната, но не сотового, а листового. Придется найти подходящий мебельный профиль, сделать из него каркас и в каркас на герметик посадить поликарбонат. Для надежности можно и насквозь винтами с шайбами прикрепить.
Еще вариант — купить готовые двери. Есть они и стеклянные специально для кабин, а можно приспособить пластиковые складные «гармошкой», как в видео.
Что под ногами: варианты основания и слива
Для комфортного купания необходимо обеспечить отток воды, чтобы не стоять в луже воды. Основание душевой кабинки может быть выполнено следующими способами:
- Деревянный решетчатый поддон. Простейшая конструкция, при которой слив идет прямо на землю, а поддон просто находится над образующейся лужей. Чтобы ускорить впитывание воды, стоит обустроить под душевой гравийно-песчаную подушку, глубиной 1 м.
- Металлический душевой поддон. Неплохой вариант, но требует обеспечения слива, на вариантах которого мы остановимся ниже.
- Бетонное основание. При этом слив воды может располагаться по центру, с выводом ее через трубы. Второй вариант – бетонирование основания с небольшим наклоном наружу, чтобы вода естественным образом стекала в подготовленный рядом дренаж.
Оставлять воду просто впитываться в землю неправильно, поскольку это процесс небыстрый, что создает условия для развития мхов, плесени и комаров. Возможность вывести стоки в центральную канализацию в дачных домиках имеется редко, поэтому выходят из положения следующим образом:
- Дренажный колодец из автошин. В подготовленной яме на дне устраивается гравийно-песчаная подушка, на которую укладываются вертикально 6-8 автомобильных шин с прорезанной в нескольких местах резиной. Сливная труба заводится на уровне 3-4 шин от поверхности.
- Дренажный колодец из металлической или пластиковой бочки. Подойдет старая, изношенная бочка, дно которой следует разрезать лепестками и отвернуть наружу – это предотвратит выталкивание из земли зимой. В стенках высверлите или прорежьте дренажные отверстия и оберните бочку геотекстилем, чтобы они не забивались землей.
- Дренажная канава. Сливная труба со множественными отверстиями выводится в подготовленную канаву, засыпанную песком и щебнем. Чем глубже и шире будет канава – тем лучше дренаж. Дренажную трубу нельзя укладывать вблизи деревьев с развитой корневой системой, так как со временем она прорастает корнями и становится нефункциональной.
Все варианты дренажа плохо работают в глинистых и суглинистых грунтах, поэтому если есть возможность – углубите его до песчаного слоя. Зачастую владельцы, обустраивающие дачные душевые кабины из поликарбоната, не затрудняют себя, и выводят воду прямо под крупные деревья. Ну а если вы захотите использовать воду повторно, почитайте о том, как устроить канализационный септик в этой публикации.
Материалы и их свойства
Для строительства дачного душа используются самые разные материалы, порой в дело идет то, что осталось после возведения других сооружений или напротив, сохранившееся в относительно приемлемом состоянии «вторсырье» — результат демонтажа старых построек. Справедливо полагая, что душевая кабина – это важная, но, все-таки, не основная постройка, на ее создании стараются сэкономить. Впрочем, при наличии финансовой возможности некоторые возводят и капитальные сооружения. Чаще всего для выполнения стенок кабины используются:
- деревянные доски,
- шифер с ровной поверхностью,
- сайдинг,
- профнастил.
Реже можно увидеть кабины из кирпичной кладки.
Особенности монтажа поликарбоната
Несмотря на всю свою универсальность и практичность, этот материал требует определенных знаний и навыков монтажа.
Выше уже говорилось о том, что листы сотового поликарбоната можно крепить к изогнутым конструкциям только так, чтобы по кривой ложились канавки панели, а также о том, что радиус изгиба рассчитывается в соответствии с толщиной листа.
Однако есть еще ряд нюансов, например, способы соединения отдельных листов – ведь даже для небольшой беседки с крышей из поликарбоната не хватит одной панели, придется уложить в ряд хотя бы две-три.
Приведенные размеры – наиболее часто встречающиеся для сотового поликарбоната, хотя у разных производителей возможны небольшие отличия. Оптимальный вариант – покупка листов сразу же нужной длины (то есть на всю крышу беседки), чтобы иметь возможность соединять листы только по ширине, а не в длину.
Чаще всего листы соединяют с помощью специального профиля, причем, как указано на схеме выше, лист должен заходить в профиль не менее чем на 15…17 мм, иначе крепление будет ненадежным.
Соединительный профиль может быть поликарбонатным, как показано в таблице выше. Фактически это легкие изделия из того же пластика, чаще всего неразъемные, которые надеваются на край/края листов. Профили НСР и НР рассчитаны на соединение двух рядом расположенных панелей, остальные – на защиту торцов, конька и прилеганий.
Большей популярностью пользуется разъемный алюминиевый профиль. Он обладает достаточной прочностью и стойкостью к нагрузкам, не трескается под нажимом и не боится перепадов температуры.
В первом случае (слева) листы фиксируются прижимными планками с ребристой снизу поверхностью, на которые надвигается защитно-декоративная планка. Во втором случае (справа) в качестве зажима работает изогнутая верхняя планка, а в дополнение есть подкладка снизу. Более удачным может оказаться другой тип соединительного профиля, полностью разборного. В качестве подкладки может выступать монолитный поликарбонат, любой другой пластик, тонкие деревянные планки. Сотовый поликарбонат использовать нельзя – он плохо работает на сжатие!
Ряд производителей предлагает полный комплект с готовой профилированной подкладкой. В нее удобнее закладывать уплотнители, да и сам профиль заметно прочнее, чем самодельные заменители.
Последовательность действий подробно показана на видео ниже, в целом необходимо:
- закрепить на каркасе нижнюю часть/части профиля (если она предполагается);
- установить уплотняющие элементы (если они есть);
- уложить соединяемые листы и зафиксировать их в том положении, в котором они должны будут находиться;
- установить прижимную планку. Если она имеет дополнительные крепления (саморезы) – установить их;
- поставить на место декоративную накладку (если есть).
Пример монтажа такого соединения показан на схеме снизу.
Пример установки такого профиля показан на видео.
Однако профиль не может полностью удержать листы. Если Вы планируете сделать беседку из поликарбоната своими руками, требуется дополнительное крепление, которое обеспечивают саморезы с термошайбами. Обычно они располагаются вдоль обреза крыши, а также – при большой площади покрытия – рядами с определенным шагом. Ниже показан пример расположения саморезов с термошайбами и соединительного профиля для односкатной крыши прилегающей к дому веранды.
Термошайбы должны располагаться не вплотную к соединительному профилю.
Саморез с термошайбой состоит из таких частей.
Крышка (декоративная накладка) не обязательна, но позволяет защитить металлический саморез от коррозии и придает креплениям более эстетичный вид. Уплотнительная шайба выполняет роль демпфера между саморезом и поликарбонатом, не позволяет слишком сильно, до поломки, прижать материал. Пластиковая шайба распределяет нагрузку от прижима на большую площадь поликарбоната.
Важно закручивать саморезы с определенным усилием и строго перпендикулярно к опорной поверхности
Более подробно о том, как выглядят термошайбы и как их устанавливать на крыше беседки для дачи из поликарбоната, в коротком видео.
Края панелей защищают кромочным (торцовым) профилем. Он монтируется ДО того, как все листы закреплены, причем не просто на край листа, а на наклеенную уплотнительную ленту. Профиль не прижимается вплотную к краю листа, должен оставаться зазор примерно 2…3 мм. Подробнее о том, почему необходимо это делать и как именно, смотрите на видео ниже.
Уход за кабинкой из поликарбоната
Каких-то специфических средств ухода за кабиной не требуется, поскольку поликарбонат отличается устойчивостью к химическим воздействиям. Основную опасность для этого материала представляют абразивные вещества, поэтому для ухода следует применять вещества с гелевой основой. Такие средства необходимы при сильном загрязнении, если масштабы небольшие, то хватит обычной воды и мягкой тряпки.
Если при строительстве душа из поликарбоната соблюсти все несложные технологические требования и надлежащим образом ухаживать за конструкцией, то она прослужит долго и сохранит на долгие годы свой эстетический вид.
Наполнение бака и подогрев воды
С наполнением бака для душа водой проблем обычно не возникает. Иногда воду таскают ведрами — помыться захочешь, будешь носить. Не очень удобно, конечно, но бывает… Если есть водопровод на даче, наполняют при помощи шланга, монтируют подающую трубу с вентилем. Нужно долить воды — открыли кран, бак заполнился — закрыли.
Как сделать автонаполнение бака
Самые продвинутые делают автоматическое наполнение. Тогда подачу воды открывает/закрывает поплавковая система по типу той, что стоит в бачке. Только на случай поломки нужно предусмотреть слив излишков воды. И, желательно, покидая дачу, перекрывать кран подачи. А то можно свою и соседскую дачу превратить в болото.
Устройство бака для воды с автоматическим контролем уровня
Примерная схема реализации автонаполнения бака представлена на рисунке вверху
Обратите внимание: забор воды в душ происходит близко к поверхности: тут обычно находится самая теплая вода. Только этот патрубок ставят в противоположном конце от входа холодной воды, иначе вода все-таки будет холодной. В канализацию идут две трубы: одна переливная (горчичного цвета)
С ее помощью бак не переполнится в случае поломки поплавкового механизма. Второй сток в канализацию для полного слива (коричневого цвета). Пригодится при консервации системы — сливе на зиму потому на ней устанавливают кран
В канализацию идут две трубы: одна переливная (горчичного цвета). С ее помощью бак не переполнится в случае поломки поплавкового механизма. Второй сток в канализацию для полного слива (коричневого цвета). Пригодится при консервации системы — сливе на зиму потому на ней устанавливают кран.
Организация подогрева
Самый простой вариант — использовать энергию солнца. Да, оно греет воду через стенки бака. Но толща воды слишком велика, чтобы она быстро прогревалась. Потому народ придумывает различные установки для солнечного подогрева воды.
Способ подогрева воды солнцем
Как уже говорили выше, в баке самая теплая вода находится вверху. А традиционная подача идет снизу. То есть мы забираем самую холодную воду. Чтобы в лейку поступала самая теплая вода, к ней приделывают шланг, а его прикрепляют к куску пенопласта, который пускаю плавать. Так забор воды производится сверху.
Чтобы ускорить прогрев воды, делают «змеевик (на фото вверху это правый рисунок). В дне бака для воды и выше, в одной из его стенок приваривают два патрубка. К ним подключают черный резиновый шланг, который кольцами складывают на солнышке. Если с шланге не будет воздуха, движение воды будет довольно активным.
https://youtube.com/watch?v=xLOru2iOmKM
Если солнца вам недостаточно, но можно к душу подвести электричество, можно использовать ТЭНы (мокрые). Нужны они с терморегулятором, чтобы вы могли выставлять требуемую температуру. Используются обычно в накопительных водонагревателях, так что найти можно.
Схема устройства подогрева воды ТЭНом в летнем душе
Когда будете тянуть линию электропитания к душу, не забудьте поставить автомат с УЗО. Этот минимум, который обеспечит вашу безопасность.

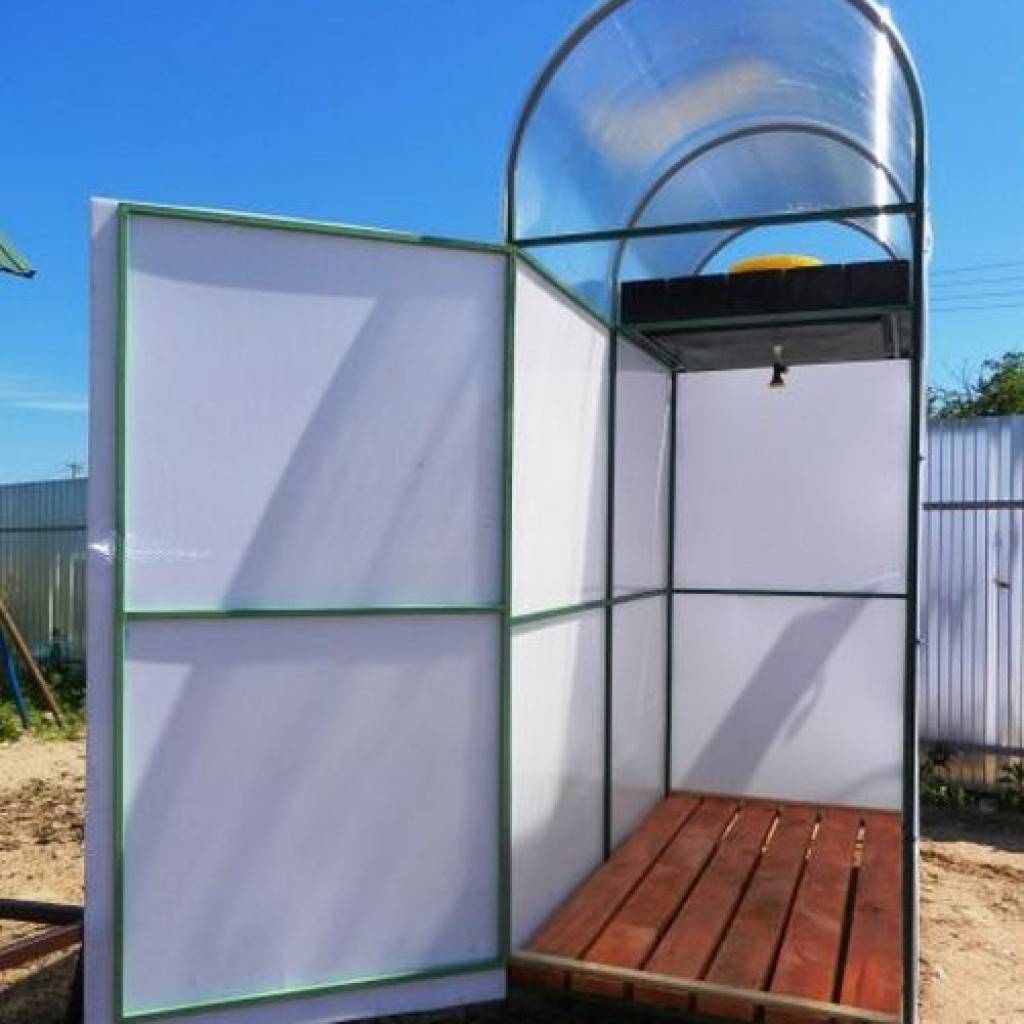

Особенности душевых кабин из поликарбоната
Дачный душ из поликарбоната, особенности:
Простая сборка кабинки
Поликарбонат легкий, поэтому собрать кабину быстро сможет любой дачник, и не придется просить помощи у посторонних. Пластины из поликарбоната довольно гибкие, поэтому при монтаже можно не бояться их повредить. Материал не боится сильного ветра и осадков
Прекрасная шумоизоляция, что важно, особенно для семей с детьми. Приобретение специальных приспособлений для монтажа душа из поликарбоната не требуется
Этот материал не воспламеняется и может выдержать до +120 °. Солнечные лучи равномерным образом рассеиваются на поверхности, не скапливаясь в конкретной области, что обеспечивает безопасность эксплуатации кабинок из такого материала летом. Материал не только легко справляется с высокими температурами, но и с низкими. Долгий срок службы.
Месторасположение душа на садовом участке
Идеальным месторасположением душа будет открытая площадь, чтобы максимально использовать тепло солнца для нагрева воды. Как вариант, можно установить кабинку вдали от сооружений, а также там, где нет растений, чтобы не падала тень. Если подобной возможности нет, придется греть воду иначе. К примеру, на печке, встроенным в бачок бойлером, с помощью применения паяльной лампы.
Важнейшим фактором считается ровность участка и расположение места сбрасывания мыльной жидкости. Отлично если за стенкой кабины начинается пусть даже небольшой уклон. В такой ситуации можно просто создать желоб для стока, на конце которого вырыта ямка, играющая роль септика. А если приложить усилия, то можно сделать более высококачественный септик из кирпичной кладки или металлического бака.
Проекты душевых кабин
Сейчас нетрудно найти проект душа во всемирной паутине. Однако стоит изучить основы разработки проекта. Душ садовый состоит из водяного бачка, кабины и поддона. Все остальные дополнительные новшества, такие как раздевалка или система нагрева жидкости, считаются необязательными.
Поскольку в примере, изготавливается душ из поликарбоната, наилучшим материалом для каркасной части станут трубы из металла дм 40-60 мм. В плане потребуется предусмотреть горизонтального типа перемычки между угловыми стойками, а также опорные конструкции для водяного бачка или бочки.
Когда ваш план будет завершен, нужно просчитать требуемое кол-во материалов. Для этого нанесите на свой чертеж размеры. Они, естественно, могут быть любыми, но исходя из жизненного опыта, лучше придерживаться данных параметров:
- Высота оборудования 2,5 м;
- Ширина 1 м на 1 м;
- Ширина раздевалки 0,8 на 1 м;
- Высоту угловых стоек рассчитайте по формуле «высота душа + 0,5 м»;
- Ширину опор для бачка и поддона рассчитайте исходя из их конструкционных особенностей.
После нанесения размеров, возьмите калькулятор, посчитайте нужное кол-во труб для постройки каркаса душа. Помимо определения нужного количества труб, чертеж дарит возможность посчитать количество нужных для установки каркасной части фитингов. Это специальные детали, посредством которых можно собрать каркасную часть душевой кабины, не применяя сварку. Когда проект готов и все нужные материалы приобретены, можно переходить непосредственно к созданию летнего душа.
Необходимые для работы материалы, инструменты
Итак, для создания душа требуется:
- трубопрофиль (минимум 50х50 мм) или уголки (45х45 мм) для каркасной части;
- листки с размерными хар-ками — 210х120 мм и толщиной – 8-15 мм;
- метизы или самонарезающие шурупы для крепления, ленточки, уголки. На летнюю конструкцию, поликарбонат для душа крепится в нескольких точках;
- бак. Его можно изготовить из пластика или даже металла. Для семейства из нескольких человек хватит объема в 1 куб. м;
- транспортная тара, трубы дм от 50 мм для отвода жидкости, если вы собираетесь подключиться к септику;
- лейка или смеситель, трубы. Лучше подбирать гофрированные изделия с дм 1/2 или ¾ дюйма;
- ножовка;
- сварочный агрегат для металлической каркасной части. Можно купить готовый;
- сантиметр, нож строительного типа;
- дрель;
- грунт, красящее вещество для каркаса, кисточка для нанесения;
- лопата.
Монтаж каркаса
Первым делом необходимо в соответствии с чертежом нарезать трубу на куски необходимой длины.
Монтаж каркаса начинается с установки угловых несущих стоек или (в случае использования соединительных фитингов) их нижних отрезков. Для этого в земле по углам будущей конструкции делаются четыре углубления диаметром 30-40 сантиметров. После установки в них опор они должны быть заполнены смесью щебня и раствора на основе цемента. Именно эти «бетонные основания» и станут фундаментом будущего душа.
Только после того как цемент полностью высох (минимум через 48 часов), можно приступать к монтажу каркаса.
Если вы используете соединительные фитинги, то каркас монтируется снизу вверх, по принципу простого детского конструктора. Если же вы применяете сварку, то начинать, напротив, необходимо с верхнего периметра, затем установить опоры под бак, затем нижний периметр, опоры для поддона и в заключении горизонтальные перемычки.
Когда каркас готов, остается закрепить на одной из стоек дверные петли и навесить на них дверную раму, после чего остается покрасить все элементы каркаса водостойкой краской.
Пошаговый мастер-класс по строительству летнего душа из поликарбоната своими руками
Выбираем подходящее место и размечаем.
С помощью ручного бура делаем углубления (лунки) глубиной 50-80 см.
Рытье углублений под стойки
На дне каждой ямы делается песчано-гравийная подушка, высотой 10-15 см.
Устанавливаем пластиковые трубы и засыпаем бетонным раствором с щебнем.
Установка труб
Вокруг труб устраивается опалубка и обрезаются верхушки трубы.
Монтаж опалубки и обрезка труб
Снова готовим цементный раствор и заливаем пространство внутри опалубки и в самой трубе (раствор вперемешку со щебнем).
Заливка опалубки и труб бетоном
Устройство дренажной ямы для отвода воды из душа. Принцип прост – яма засыпается щебнем (гравием).
Рытье дренажной ямыЗасыпка дренажной ямы щебнем
Начинаем устройство каркаса для душа из поликарбоната.
Первый этап – каркас основания пола. Используется брус сечением 150х100
Устройство деревянного каркаса для душаУстройство деревянного каркаса под душ из поликарбонатаСоединение деревянного каркаса под душ из поликарбоната
Под брус подкладывается слой гидроизоляции.
Гидроизоляция под деревянные балки каркаса
Крепление каркаса к стойкам осуществляется с помощью дюбелей
и длинных саморезов с шайбами.
Крепление каркасаКрепление каркаса – саморезы
Углы каркаса дополнительно скрепляем уголками.
Соединение углов каркаса уголками
Устанавливаем поперечную лагу и также закрепляем уголками.
Установка поперечной лаги каркаса
Сборка каркаса для поддона.
Сборка каркаса для душа из поликарбонатаСборка каркаса для душа и примерка поддона
По краю каркаса прикручиваем на саморезы брус 50х50
Сборка каркаса для пола
Зашиваем пол обрезной доской, толщиной 40 мм.
Сборка каркаса для пола душаОбшивка каркаса пола доской пола
Монтаж каркаса стен душа. Высота 2,5 метра.
Дополнительная рамка под двери.
Для жесткости конструкции устанавливаются диагональные перемычки из бруса.
Изготовление заготовок для двухскатной крыши.
Заготовки для крышиЗаготовки для крыши – стропила
Установка стропил.
Установка стропилУстройство крыши
Монтаж обрешетки под кровлю.
Обрешетка крыши
Крыша застилается гибкой черепицей.
Кровля крыши душа
Весь каркас пропитываем морилкой.
Обработка каркаса морилкой
Бухта (рулон) поликарбоната для душа. Длина 12 метров, толщина 4 мм.
Материал подготовлен для сайта www.moydomik.net
Крепление поликарбоната к каркасу.
Крепление поликарбонатаКрепление поликарбонатаКрепление поликарбоната к каркасуКрепление поликарбоната к каркасу (вид изнутри)
Специальные термошайбы для поликарбоната.
Термошайбы для поликарбоната
Обшиваем каркас поликарбонатом.
Обшивка каркаса душа поликарбонатомОбшивка каркаса душа поликарбонатомОбшивка каркаса душа поликарбонатом
Было решено все углы собрать с использованием прижимных планок.
Прижимные планки для поликарбонатаПрижимные планки по углам
Изготовление каркаса двери.
Каркас двери
Устройство сливной системы для воды.
Устройство слива для душаУстройство слива для душаУстройство слива для душа
Строительство ступеней.
Готовый душ – строительство ступеней
Готовый летний душ из поликарбоната.
Готовый душ из поликарбоната
Получился капитальный душ для дачи из популярного материала –
поликарбоната. Точная смета неизвестна, исходя из стоимости материалов, такая
самодельная душевая обошлась примерно 1000-1500 долларов. Если учесть, что это
без затрат на привлечение рабочей силы, то довольно высокобюджетная моечная. Зато,
красиво, аккуратно и добротно получилось.
Выбор конструкции и сорта материала
Летние душевые кабины для дачи из поликарбоната предполагают использование непрозрачных сортов материала. Для обеспечения запаса прочности лучше выбирать листы толщиной 6-10 мм.
Место установки кабинки выбирают в соответствии с техническими возможности, ведь для комфортного использования душа важно обеспечить подвод воды и организовать отвод сточных вод. В то же время в большинстве случаев стараются выбрать для установки кабинки открытое солнечное место. Это позволит нагревать воду без затрат энергии или при наличии ТЭНа экономить электричество в теплую погоду.Высокая влажность в затененном месте будет способствовать появлению большого количества комаров и других насекомых, что может существенно снизить комфорт при принятии водных процедур
Это позволит нагревать воду без затрат энергии или при наличии ТЭНа экономить электричество в теплую погоду.Высокая влажность в затененном месте будет способствовать появлению большого количества комаров и других насекомых, что может существенно снизить комфорт при принятии водных процедур.
Совет: Устанавливая летний душ из поликарбоната своими руками на солнечном месте, рекомендуется выбирать поликарбонатные листы с защитой от ультрафиолета.
Как построить летний душ для дачи с подогревом подробно рассказано в отдельном материале. В нем вы найдете информацию о различных способах организации подогрева в дачном душе.
Самостоятельно можно построить не только душ, но и торфяной туалет. Конструкция достаточно проста как в строительстве, так и в обслуживании.
Конструкция (в том числе, габаритные размеры) душевой кабинки выбираются, исходя из наличия свободного пространства, но для того, чтобы купание было комфортным, следует принимать во внимание некоторые нюансы
- Распространенным «эталоном» является возможность самого крупного члена семьи поднять руки и нагнуться в душевой кабине, не задевая стенок, опор и других элементов конструкции.
- При наличии в семье маленьких детей лучше сделать кабинку более просторной, чтобы обеспечить возможность зайти в нее маме с ребенком и искупать малыша, не испытывая неудобств.
- Душ для дачи из поликарбоната с раздевалкой намного удобнее, чем более простая конструкция. Снятая грязная и приготовленная чистая одежда, а также полотенца останутся сухими. Процесс переодевания будет комфортным.
При возможности, сделать душ для дачи из поликарбоната с раздевалкой, является более предпочтительным вариантом
Выбор конструкции и сорта материала
Уличное использование душевой кабины предполагает выбор в пользу непрозрачных поликарбонатных панелей. Из соображений прочности и устойчивости конструкции целесообразно выбирать профили с толщиной в пределах 6-10 миллиметров. Для определения места установки необходимо отталкиваться от имеющихся сопутствующих технических возможностей подвода и отведения воды. Желательно также, чтобы кабина была установлена на солнечном месте, правда, это диктует необходимость выбирать панели с защитным УФ-слоем. С другой стороны, летом вода будет нагреваться от солнца и отпадёт необходимость в использовании нагревательных приборов, это выгодно с экономической точки зрения. Кроме того, в душе неизбежно будет высокая влажность, что привлечёт в затемнённой области массу комаров и прочих насекомых. Их присутствие отрицательно повлияет на комфорт использования душевой кабины.
Конструкция кабины зависит, прежде всего, от свободного пространства на дачном участке, но стоит также учитывать и другие нюансы. Например, своеобразным мерилом габаритов может стать самый крупный член семьи. Его можно использовать для определения оптимальных размеров кабинки. С этой целью он может поднять вверх руки, для выяснения достаточной высоты, или наклониться вниз, не задевая собой стенки сооружения. Просторная кабина нужна и в том случае, если речь идёт о маленьких детях. Маме должно быть удобно купать малыша в кабине.
Наконец, целесообразно оборудовать душевую кабину на даче раздевалкой. Это позволит не опасаться за состояние полотенец и чистой одежды, да и процедура переодевания станет гораздо удобнее.
