Локальная канализация для дома своими руками: законность, устройство, прокладка

Внешняя канализация

Проектирование наружной канализации

Есть два основных типа систем, которые используются в случае самостоятельного решения проблемы:

Локальные очистные сооружения. Такие системы обеспечивают очистку стоков, после чего освещенная вода может сбрасываться в водоем или использоваться для технических нужд. Стоимость обустройства очистного сооружения высока, но результат стоит затраченных средств и усилий.
Резервуар для хранения стоков. По сути, эта конструкция представляет собой обычный накопитель, в котором отходы постоянно собираются, и через определенный промежуток времени их необходимо утилизировать.

Сборный колодец

Накопительная емкость

Емкость для канализационных стоков Накопительная емкость представляет собой полностью герметичную емкость, в которой канализационные стоки никуда не уходят, а при заполнении емкости выкачиваются ассенизаторской машиной.

Поступившие в емкость канализационные стоки разделяются на три слоя:

Первый слой — самый нижний, представляет собой твердые органические отходы, которые в результате жизнедеятельности анаэробных бактерий (бактерии, которые размножаются в бескислородной среде) превращаются в ил;
Второй слой – представляет собой осветленную воду, которая образуется после оседания всех твердых частиц;
Третий слой – жировой, представляет собой скопление жировых отходов и других частиц легче воды. Жировой слой образует воздухонепроницаемую корку, создавая для анаэробных бактерий благоприятную среду для размножения.

Как и в случае с выгребной ямой, стенки накопительной емкости могут быть выполнены из кирпича, монолитного железобетона, железобетонных колец или цельной пластиковой емкости

Особое внимание следует уделить герметизации стенок и дна, т.к. емкость может быть размещена ниже уровня грунтовых вод

А за загрязнение грунтовых вод и отравление окружающей среды человек может понести уголовную ответственность

А за загрязнение грунтовых вод и отравление окружающей среды человек может понести уголовную ответственность.

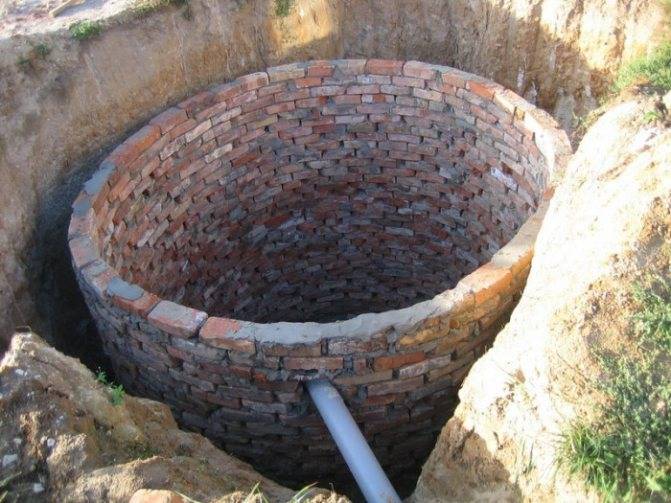

Канализационный колодец из кирпича (круглого сечения) Канализационный колодец (квадратного сечения)

Накопительная емкость из кирпича герметизируется следующим образом: внутренняя и внешняя поверхность кирпичной кладки штукатурится цементно-песчаным раствором в соотношении 1:1 или 1:2. При этом марка цемента должна быть не менее М400, а песок должен быть просеян. В некоторых случаях для повышения гидроизоляционных свойств в цементно-песчаный раствор добавляют жидкое стекло, хлорное железо, алюминат натрия или раствор церезита.

Гидроизоляция канализационного колодца из железобетонных колец

Герметизация накопительной емкости из железобетонных колец осуществляется следующим образом: места стыков расширяются перфоратором и замазываются цементно-песчаным раствором с добавлением жидкого стекла, как описывалось выше. Обработать стыки нужно, как снаружи, так и внутри колец. Затем наружная поверхность колец гидроизолируется рубероидом на битумной мастике. Это позволит избежать затопление емкости во время сильных ливней, когда уровень грунтовых вод достигает своего пикового уровня. Также следует гидроизолировать внутреннюю поверхность колец битумом или проникающими глубоко в структуру бетона гидроизоляционными составами.

Герметизация накопительной емкости из монолитного железобетона осуществляется также, как и герметизация емкости из ж/б колец: на наружную поверхность монолитного железобетона приклеивается рубероид на битумной мастике, а внутри стенки и дно обмазываются битумом, либо специальными гидроизоляционными составами.

Пластиковая емкость для сбора канализационных стоков

Цельная пластиковая емкость, изготовленная из стеклопластика или полиэтилена не нуждается в дополнительной герметизации. Стенки такой емкости абсолютно герметичны и не подвержены коррозии или гниению. Как правило пластиковые емкости используют для сбора канализационных стоков с последующей откачкой ассенизаторской машиной, либо в качестве очистного сооружения (септика), соединяя две емкости переливной трубой.

На многих интернет-ресурсах советуют производить наружную гидроизоляцию накопительных емкостей при помощи глины (глиняных замков). Но такой способ герметизации только усугубит ситуацию, т.к. зимой насыщенная водой глина значительно расширится в объеме, что создаст на стенки емкости избыточное давление, которое приведет к образованию трещин на стенках. Весной, когда глина растает и уменьшится в объеме произойдет обратный процесс, между глиной стенками емкости образуется свободное пространство, в которое будут попадать дождевые стоки, а это еще больше усугубит ситуацию зимой.

Дно накопительной емкости в случае, если стенки выполнены из монолитного железобетона или кирпича, выполняется из монолитного железобетона. Соотношение ингредиентов должно быть следующим: 1 часть цемента, 2 части песка, 1 часть щебня или гравия. Такой фундамент набирает необходимую прочность около 7 дней. А чтобы за 7 дней бетон не пересох и не растрескался после заливки его поливают водой и накрывают полиэтиленовой пленкой.

Если стенки накопительной емкости выполняются из железобетонных колец, то целесообразней сразу заказать на заводе железобетонное дно соответствующего диаметра.

5.1. Канализация: общие требования

Виды канализационной системы

Вода в собственном доме либо на даче нужна, с этим утверждением спорить бессмысленно. Однако ее избыточное количество наиболее вредно, чем недостаточное.

Сильно обводненная территория в хозяйственном смысле является наиболее бесполезной, чем обезвоженной.

Дренажная канализационная конструкция. Она предназначается для сбора, а также удаления влаги из насыщенных водой слоев земли.
Ливневая канализационная конструкция. Она собирает дождевую, а также растаявшую воду, канализацию в специализированные накопительные резервуары, а потом – сбрасывает ее в ливневый сток либо в агрегаты, применяемые в засушливый сезон.
Фекальная канализация. Собирает, очищает и утилизирует фекальные стоки, а также человеческие фекалии.

Устройство теплоизоляции

Получение разрешения

Разрешение на строительство выгребной ямы на прилегающей к дому территории выдает местная СЭС.

Для того чтобы получить нужный документ, вам понадобится составить схему и проект очистительного сооружения, предоставить его в данную службу.

При этом проект должен в полной мере соответствовать действующим санитарным нормам и СНиП. Только в таком случае его могут утвердить.

Расположение по СНиП

После утверждения на ваш частный земельный участок может прийти проверяющий, который проконтролирует соблюдение условий проекта.

Если они нарушены, в частности, не соблюдено расстояние от выгребной ямы до соседнего участка, вас ждет штраф, размер которого будет зависеть от серьезности нарушения.

Именно поэтому обустройство сливной ямы все же лучше проводить по правилам.

Расположение сливной ямы от дома

Стоимость получения разрешения будет достаточно невысокой. Она составит приблизительно 200 рублей.

Если же интересует вопрос, какой штраф за выгребную яму при отсутствии на нее разрешающей документации, то он может варьироваться в пределах 100-500 рублей, достигая нескольких тысяч.

Монтаж объекта из бетонных колец

Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.

Вот общая схема выполнения монтажных работ:

Выполнить разметку.
Выкопать котлован.
Установить кольца.
Подвести к объекту канализационную трубу.
Сделать отверстие для трубы и ввести ее в емкость.
Выполнить герметизацию всех соединений.
Нанести слой гидроизоляционного материала.
Уложить на дно сооружения фильтр из песка и гравия.
Выполнить обратную засыпку котлована.
Установить верхнее перекрытие с крышкой.
Засыпать перекрытие грунтом или задекорировать его.

Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.

Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее

В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.

Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.

Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.

Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить

Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.

Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.

Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала

Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.

Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.

В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.

Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов

Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.

Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.

Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи

Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.

Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.

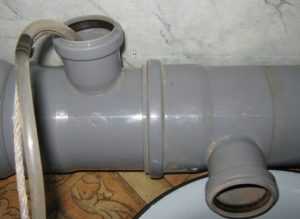

Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
Независимо от способа соединения труб места стыковки необходимо обезжирить.
Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
Соединение элементов трубопровода выполняется по потоку.
Не допускается расположение стыков внутри стен и перекрытий.
Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Схема канализации для слива воды в частном доме

Прежде чем приступить к монтажным работам, следует составить строительную документацию, в частности схему разводки канализационной сети в загородном коттедже. Когда требуется сделать слив воды в частном доме, который уже построен, необходимо разработать отдельный проект либо обратиться к профессионалам, чтобы они произвели все необходимые расчеты.

1. Выполняем чертеж

Прежде всего необходимо разработать проект канализационной системы, учитывая особенности вашего участка, а также придерживаясь правил СНиП. Многие решают своими силами создать проект, не обращаясь к профессионалам.

Каковы первые действия, если вы планируете самостоятельно сделать слив воды в частном доме? Сначала создаем чертеж, для этого выбираем оптимальную схему, подходящую под ваши требования, изучаем, как канализация будет работать.

2. Учитываем важные моменты перед созданием проекта:

Когда в районе есть центральная канализация, можно ли просто подсоединиться к ней либо же придется дополнительно очищать сточные воды?
Какую нагрузку канализация будет испытывать? Чтобы определить этот параметр, важно учитывать, сколько домочадцев в вашей семье, а также количество точек водозабора.
Важно определить уровень промерзания грунта, чтобы достаточно заглубить канализационный выпуск.
Необходимо уточнить уровень грунтовых вод. Если УГВ высокий и зеркало грунтовых вод находится близко к поверхности, помимо канализационной системы, придется делать ливневку.
Нужно провести оценку особенностей рельефа территории, чтобы выяснить, получится ли сделать самотечную систему

Если такой возможности нет, необходимо купить фекальный насос и определиться с местом его расположения.

Проект канализации

Сделать канализацию на даче своими руками, можно предварительно изготовив проект на основе всех проведённых расчётов. Для этого необходимо изучить нормативные документы, которые определяют, как правильно проводить работы, и их последовательность.

Действующие нормативные документы, согласно которым выполняется устройство канализации на даче:

СНиП 2.04.03-85 «Канализация. Наружные сети»;
СНиП 2.04.01-85 «Внутренний водопровод и канализация»;
СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»;
СанПиН 2.2.1./2.1.1.1200-03 «Санитарно-защитные зоны».

Перед тем, как провести канализацию на даче, необходимо произвести расчёты, приобрести оборудование и утвердить её проект.

Далее составляются схемы внутренней и наружной канализации.

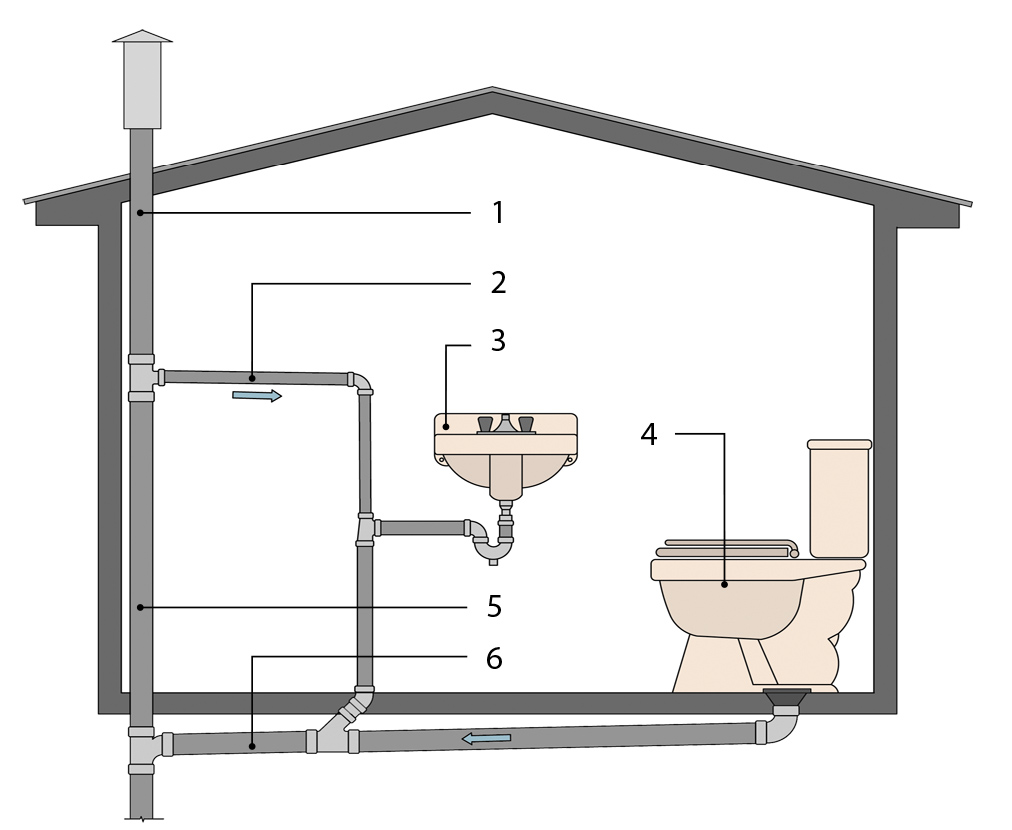

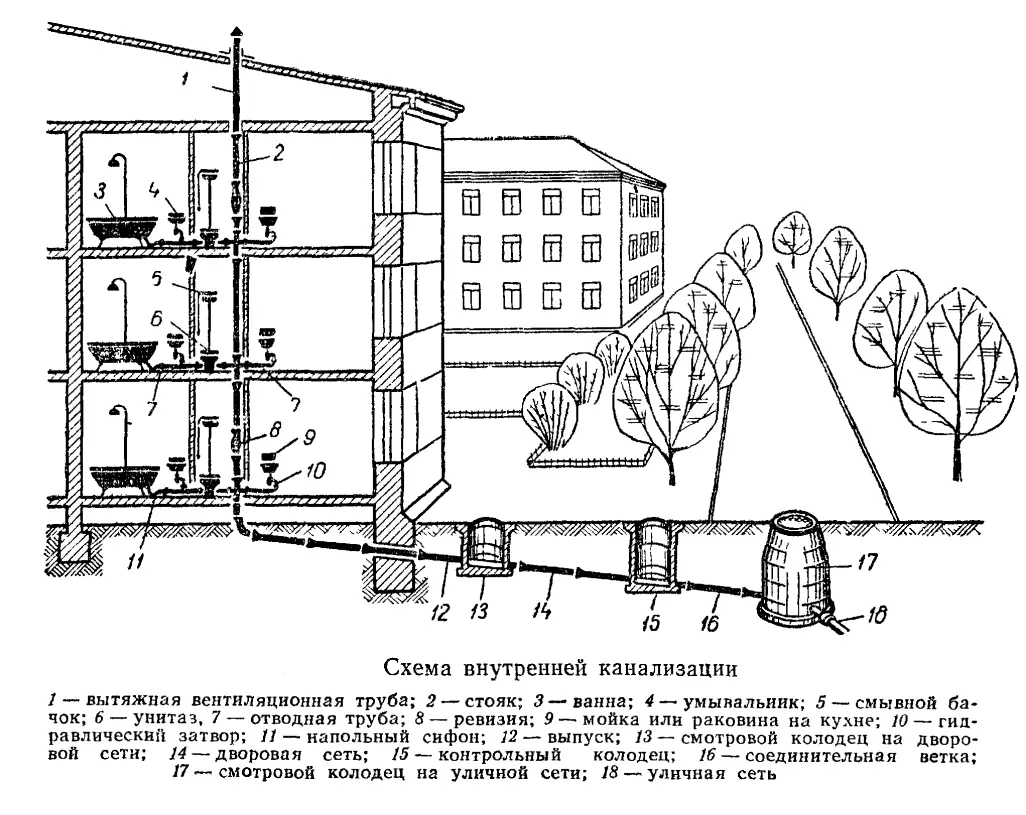

Схема внутренней канализации

Разрабатывается с учётом расположения сантехнических приборов, к которым относятся ванны, мойки, стиральные и посудомоечные машины, туалет.

Перед проектированием канализации, устанавливаемой на даче своими руками, изготавливается схема, на которой указываются важные моменты:

Места установки всех узлов, применяемых для канализации. Это необходимо для того, чтобы правильно определить место расположения центрального стояка. Для одноэтажного дачного дома достаточно одного стояка. В многоэтажных домах можно построить два стояка. Таким образом, получают минимальные расстояния до точек подключения сантехприборов в доме. Например, туалет должен находиться как можно ближе к месту входа в главный стояк;
Между стояком и унитазом не производят дополнительных подключений, иначе при смыве унитаза будет вызываться отсос воды из подключённых в этом месте сифонов. Результат – появление неприятного запаха. Если необходимо подключить слив умывальника, это необходимо сделать через фитинг до места установки унитаза;
Уровень установки унитаза должен быть ниже других источников сточных вод на каждом из этажей, иначе вода будет поступать в сливные отверстия этих приборов;
Какой возможный объем грязной воды будет утилизироваться через каждую точку подключения;
После кухонной мойки или посудомоечной машины желательно предусмотреть жироуловители;
Для поворота необходимо по возможности избегать поворотов труб под прямым углом. Проводим такое соединение с помощью двух колен по 45 градусов. Это значительно сократит количество засоров;
Расположение мест выхода канализации на улицу необходимо сделать как можно ближе к приёмной камере септика или выгребной ямы. Это обеспечит сокращение числа поворотов и надёжный слив самотёком, без применения дополнительных насосов;
Расположение вытяжки из стояка. Она называется фановой трубой. Этот элемент должен быть выше конька дома и располагаться не ближе 4 м от окон. Иначе в доме могут появиться запахи из канализации;
Наличие смотровых люков в стояке для прочистки засоров;
Звукоизоляция трубы стояка. Её можно выполнить минеральной ватой и зашить гипсокартоном. В противном случае о посещении кем-либо санузла будет знать весь дом.

Построенная канализация на даче своими руками будет исправно работать только при соблюдении всех вышеуказанных пунктов.

Важно! Применяемые трубы должны быть одинакового исполнения. Присоединительные размеры пластиковых, чугунных и керамических изделий не позволяют соединять их между собой без применения дополнительных переходных устройств, что снижает надёжность и герметичность

Схема наружных частей канализации

Перед построением этой схемы проведите учёт:

Рельефа земли на участке

При этом принимается во внимание удобство пользования участком, после того как канализация для дачи будет готова. Канализационное оборудование не должно мешать свободному передвижению по территории и быть достаточно заглублено и не мешать земляным работам, например, перекопке грунта

Водопровод и канализация, согласно руководящим документам, не должны пересекаться

Вытяжка септика может стать источником неприятного запаха и испортить отдых; Мест, где будут располагаться ревизионные и поворотные колодцы, с помощью которых будет обслуживаться сливная канализация домика.

Водопровод и канализация, согласно руководящим документам, не должны пересекаться. Вытяжка септика может стать источником неприятного запаха и испортить отдых; Мест, где будут располагаться ревизионные и поворотные колодцы, с помощью которых будет обслуживаться сливная канализация домика.

Обратите внимание! Правильные схемы внутренней и наружной канализации позволят грамотно составить её проект и существенно снизить финансовые затраты на материалы, сократить объём строительных работ

Принцип работы канализации

По фото можно понять устройство трёх основных видов автономных канализаций. Однако одного фото недостаточно для понимания особенностей функционирования системы.

Выгребные ямы

Начнём с выгребной ямы. Эта конструкция представляет собой обычную яму определённой глубины с укреплёнными стенками. Главное условие – вся конструкция должна быть герметичной, чтобы исключить попадание стоков в грунт. Это самая простая автономная канализация своими руками. В качестве ёмкости можно использовать стальную или пластиковую бочку, конструкцию из бетонных колодезных колец, кирпичные оштукатуренные поверхности.

Все выгребные ямы делятся на:

открытые;
закрытые.

Конструкции закрытого типа полностью изолированы и попадание стоков в грунт исключено. Ямы открытого типа сооружаются на грунтах с хорошей фильтрующей способностью (песчаных и супесчаных). На дне ямы делается песчано-гравийная фильтрационная прослойка. После того как стоки проходят через неё, они впитываются в грунт. Очистка конструкций открытого типа проводится реже, чем у ям закрытого типа.

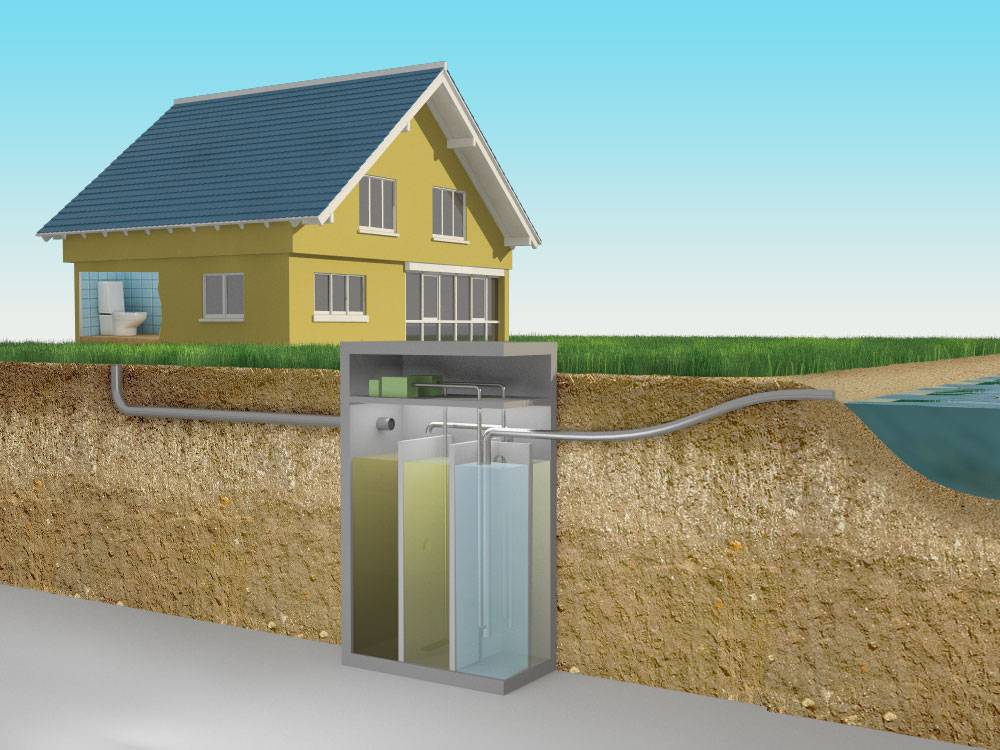

Септики

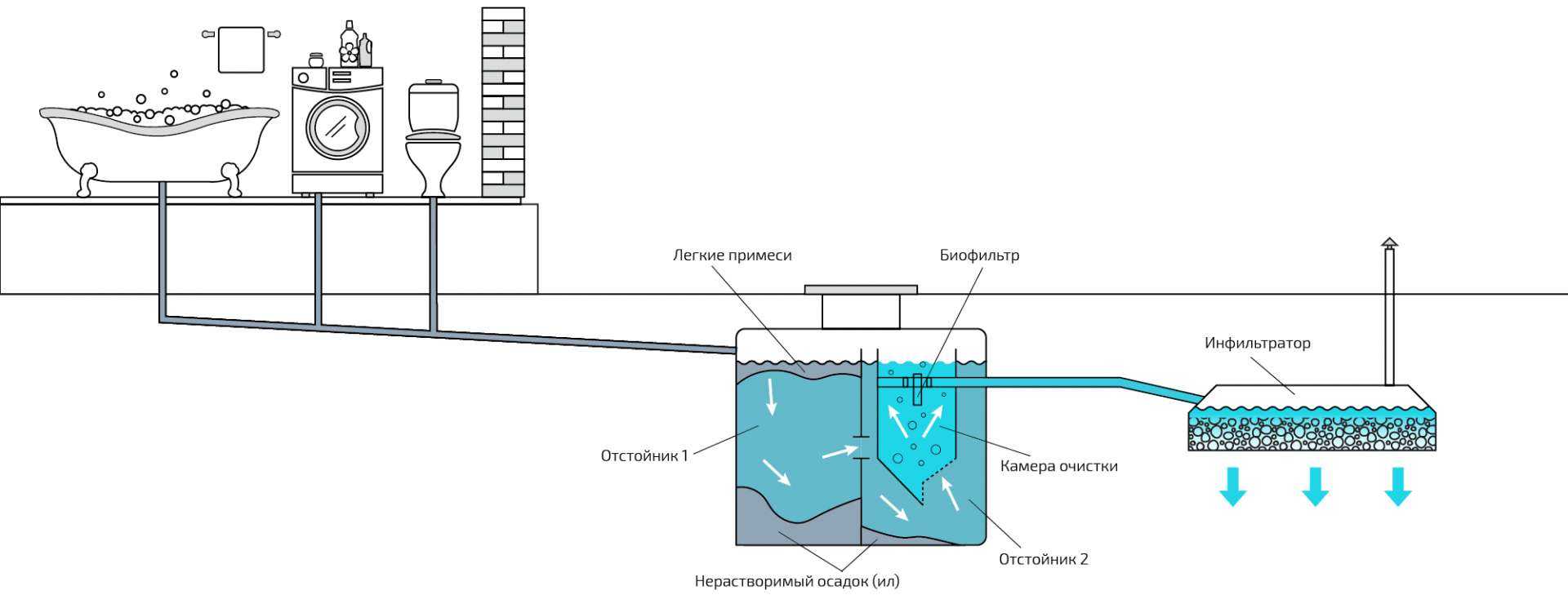

По фото можно догадаться, что автономная канализация с использованием септика – система каскадной очистки стоков, то есть процедура очистки выполняется в несколько этапов. Это надёжная и долговечная система, которая состоит из нескольких камер (2 или 3-х). Эти камеры устанавливаются последовательно и соединяются между собой трубой-переливом. В каждой камере происходит очистка стоков разной плотности:

В первую камеру-отстойник попадают все сточные воды из дома. Здесь они разделяются под действием сил гравитации на тяжелые отходы, которые оседают на дно, жиры, всплывающие на поверхность, и очищенную среду, которая по трубе перелива попадает во вторую камеру.
Второй отсек собирает водянистые предварительно очищенные стоки. Здесь они дополнительно очищаются за счёт анаэробных микроорганизмов.
Затем очищенные на 60-70 % стоки подаются на поля фильтрации или в фильтрационный колодец. Здесь вода доочищается, проходя через фильтрующую гравийно-песчаную прослойку. В итоге степень очистки достигает 90-95 %, что позволяет сбрасывать их в грунт без риска навредить окружающей среде. Такую воду можно не сливать в грунт, а собирать в накопительном резервуаре и использовать, как техническую, или поливать огород.

Станции биологического очищения

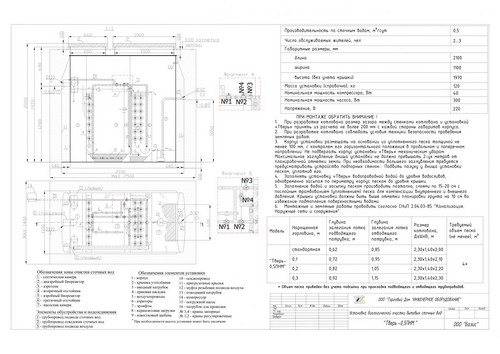

Самый оптимизированный и эффективный вид автономной канализации – это установки глубокой очистки. Принцип их работы немного напоминает септик, но в данных устройствах главную работу выполняют не анаэробные бактерии, а аэробные микроорганизмы. Поскольку для их жизнедеятельности нужен кислород, все установки оборудованы системой аэрации.

Для работы системы аэрации нужен компрессор, поэтому ЛОС являются энергозависимыми конструкциями. В этом и состоит их единственный недостаток. Однако степень очистки в таких устройствах доходит почти до 100 % без использования систем доочистки. Поскольку такие станции биологического очищения – это готовые заводские конструкции, их монтаж не составит труда.

Ливневая канализация в частном доме

Как узаконить монтаж самодельного септика?

Если Вы собираетесь установить септик, изготовленный своими руками, документов (и сил) пригодиться уже чуть больше.

Как мы писали выше, разрешение Вам придется получать не только на монтаж, но и на проектирование и строительство самого септика.

Для получения техпаспорта на самодельный септик нужно утвердить план будущего септика в проектной организации. И лучше чтобы очистка стоков этим самым септиком полностью соответствовала всем постановлениям СНиП и нормативам РФ.

Если Ваш участок находится в черте города, не забудьте собрать следующие документы:

Кадастровый план
Справка из БТИ
Справка из энергосети о том, что на Вашем участке есть электричество (она действительна 10 дней)

Далее со всем пакетом документов идите в СЭС (Органы охраны окружающей среды) и пишите заявление с просьбой разрешить строительство автономной канализации на Вашем участке.

Схема канализации своими руками внутри дачного дома

Прежде всего, это все места в которых подключаются приборы сантехники, вроде раковины, унитаза, а также ванной или душевой кабины.

Наружная сеть – это все трубы, которые отводят стоки от дома и накопительного или же очистного сооружения. Безусловно, устройство правильной канализации – это верное выполнение огромного количества самых различных нюансов.

После того, как проект будет подготовлен, можно переходить к расчету размера труб, количеству необходимого материала, который может понадобиться для работы, а также выбору канализационного коллектора.

В первую очередь если вы не знаете как сделать канализацию, то должен быть установлен основной стояк. Для обязательного отведения всех газов небольшая часть сверху чуть заметна над имеющимся уровнем у крыши, или же второй вариант – выводится в завершение работ наверх.

Самостоятельное изготовление септика (двухкамерной выгребной ямы)

Покупать септик необязательно, его можно изготовить своими силами из армированного бетона. Можно установить бетонные кольца 1-2 м диаметром – размер колец прямо зависит от требуемого объема.

Изготовление септика

По своей конструкции – это двухкамерный коллектор, в нем отдельные камеры соединяются переливной трубой. При монтаже септика сначала делаем котлован 3 м глубиной, длиной и шириной чуть больше габаритов септика. На дне формируют песчаную подушку около 15 см толщиной.

После этого из досок или ДСП изготавливают опалубку, по ее периметру изготавливают арматурный каркас, соединяя арматуру вязальной проволокой. Потом в опалубке закрепляют 2 отрезка труб, они необходимы для прокладки входа канализационной системы и переливной трубы, объединяющей камеры септика. Опалубка с арматурным каркасом бетонируется, для равномерного распределения раствора желательно использовать вибратор. Каркас септика нужно сделать монолитным, по этой причине его заливают в один заход.

Дно 1й камеры формируют из бетонного раствора. Камера должна получиться герметичной, в ней будут оседать крупные, твердые фракции стоков. Верхняя часть отсека будет занята частично очищенной жидкостью, которая будет перетекать по соединительной трубе во второй отсек.

Во втором отсеке септика, дно формировать нет необходимости, эта часть будет содержать частично очищенную жидкость, которая станет впитываться в почву через дно с гравийной подушкой, для этого можно использовать мелкий гравий, щебень средней фракции или гальку.

Между отсеками септика, в его верхней части нужно установить переливную трубу. Чаще всего в частном доме изготавливают конструкцию с 2 секциями, хотя иногда делают септик с 3 и даже с 4 отсеками, это значительно повысит уровень очистки сточных вод.

Перекрывают септик, закрепив опалубку, уложив арматурный каркас и залив бетонным раствором. Вместо этого можно уложить ЖБ плиты, обязательно нужно предусмотреть смотровой люк. По окончании бетонирования котлован заполняют песком или почвой. Отстойник нужно чистить не реже одного раза в 2-3 года.

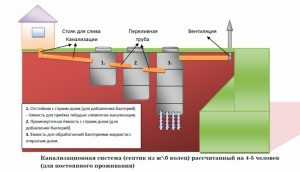

Как правильно сделать канализацию в частном доме из железобетонных колец

Подойдут ЖБ кольца 1-2 м диаметром – это зависит от требуемого объема септика.

1 этап. Не ближе 5 м от строений имеющих фундамент, роют котлован необходимого размера. На его дне делают основание из армированного бетона, не менее 100 мм толщиной. На нем будут стоять ЖБ кольца, можно приобрести заводское круглое основание. Все стыки между бетонными элементами необходимо замазать цементным раствором. При высоком расположении грунтовых вод, необходимо сделать гидроизоляцию конструкции.

Внимание! Можно расположить ЖБ кольца не рядом, а поодиночке. Чтобы это сделать на грунте располагают кольцо, и изнутри него выбирают почву, кольцо в результате под своей массой будет постепенно опускаться в землю

После того как одно кольцо достигнет уровня почвы, на него ставят еще одно, и продолжают убирать грунт.

2 этап. В 2 верхних кольцах необходимо сделать выпускное и впускное отверстия, в фильтрационном кольце делают только впускное отверстие.

3 этап. Трубу от системы канализации (проводят подключение к входному отверстию), располагают на 150 мм выше трубы во второй отсек.

4 этап. Отсеки септика перекрывают плитами ЖБ со смотровыми люками, и отверстиями для вентиляции.

6 этап. Трубу канализационной системы укладывается в траншею нужной глубины, она должна быть прорыта с уклоном 5 мм на 1 метр в сторону септика. Необходимо засыпать дно траншеи песком 5 см толщиной.7 этап. Уложенные в траншею трубы засыпаются песком, после этого почвой. 8 этап. На ЖБ кольца устанавливают вентиляционные каналы и смотровые люки. 9 этап. Готовый септик засыпают землей.

Правила устройства наружной канализации

В основе всех правил лежат требования строительных (СНиП 02.04.03-85 «Канализация. Наружные сети и сооружения») и экологических нормативов, гарантирующих получение безопасной и надежной наружной канализационной системы.

Выход из здания дома и залегание наружного трубопровода должны быть ниже того уровня, на который может промерзнуть грунт, на 30-50 см, так как даже дополнительное утепление не гарантирует, что трубы не будут повреждены в результате промерзания.
Местоположение на участке резервуаров автономной канализации строго нормируется от расположения жилого дома, источников питьевой воды и соседнего участка и от типа системы очистки. От дома минимальное расстояние до очистных систем должно быть следующим:

для выгребной ямы – 15 м;
для переливного колодца – 12 м;
для септика – 5 м;
для станции биоочистки – 3 м.

Расположение автономной канализации

От скважины или питьевого колодца сливной колодец должен быть удален минимум на 20 м, а от центрального водопровода – на 10 м.

Кроме того, для систем биологической очистки важно, чтобы расстояние от дома до них не было слишком большим во избежание остывания стоков. Ведь холодная вода может негативно сказаться на работоспособности активного ила

Труба, ведущая от дома к резервуару должна проходить также под наклоном, величина которого рассчитывается по тому же принципу, что и для внутренней разводки. Однако на практике прибавляют еще 20-25 %. Кроме того, труба по возможности не должна иметь изгибов и поворотов.
Особое значение придают прочности материала, из которого изготовлены наружные трубы, так как они должны выдержать давление грунта. Оптимальным вариантом является гофрированная пластиковая металлизированная труба. При этом ее внутренняя поверхность должна быть гладкой, чтобы избежать зарастания труб взвесями.

На этапе планирования наружной системы водоотведения необходимо также рассчитать, на какой глубине труба, выводящая стоки из дома, будет входить в резервуар автономной канализации.

Для этого применяют формулу h2=h1+l*k+g, где:

h1 – глубина точки входа в колодец;
h2 – глубина залегания места вывода трубы из дома;
l – расстояние между домом и накопителем;
k – коэффициент, показывающий уклон трубы;
d – разница между уровнем входа и выхода трубы с учетом степени наклона участка.

Это общепринятые правила для разных видов автономной канализации. На сегодняшний день существует огромное разнообразие конструкции для местной очистки бытовых стоков, перед установкой которых разрабатывается отдельный проект.

Схема канализационной сети

Таким образом, весь процесс проектирования канализации частного дома включает в себя:

определение количества, местоположения сантехнического оборудования;
выбор места для проведения центрального стояка и выхода внутридомовой канализации;
определение способа эвакуации сточных вод: центральная система водоотведения или придомовая линёвка;
выбор места установки и типа автономной канализации, если таковая требуется;
разработки схемы всей внутридомовой разводки с указанием размеров, угла наклона труб, либо места установки циркуляционного насоса, вида и области соединений труб и оборудования;
указание в схеме места расположения стояка и выхода фановой трубы;
составление схемы внешней канализации с указанием угла наклона отводящей трубы, глубины ее залегания и стыка с центральной или придомовой канализационной системой;
указание в проекте места установки и типа автономной системы сбора и очистки сточных вод.

Устройство выгребной ямы

Перечень работ и сроки обустройства сливных ям зависят от их вида. Например, если нужно сделать простую канализацию на даче своими руками с использованием пластиковой емкости заводского производства, работу можно выполнить всего за 1 день. Когда запланировано возведение монолитного сооружения из бетонного раствора, на проведение монтажа потребуется минимум месяц.

Одновременно с его строительством, можно заниматься устройством траншеи с прокладкой трубопровода. Размер ямы должен соответствовать параметрам накопителя, но с каждой его стороны необходимо оставлять примерно 30 сантиметров на засыпку объекта. При определении объема емкости учитывают бытовые потребности людей, проживающих в доме.

Важно правильно подобрать устройство выгребной ямы, от этого много чего будет зависеть в будущем. Одним из методов обустройства выгребной ямы является создание накопителя из бетонных колец. Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия.

Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия.

Для выемки грунта из котлована применяют специальную технику или пользуются лопатами и ведрами. После того, как в нем расчищена нижняя часть, ее усиливают дренажом из песка и гравия высотой 20 — 40 сантиметров.

Когда резервуар имеет небольшой вес, специалисты рекомендуют укладывать на дно бетонную плиту или заливать бетонную стяжку, к которой емкость прикрепляют анкерами и тем самым придают ей стабильное положение. С аналогичной целью во время засыпки грунтом готовой конструкции в него можно добавить сухой цемент, чтобы создать вокруг резервуара водонепроницаемое кольцо.

Конструкции, возводимые из колец, кирпича и шлакоблоков, непременно покрывают двумя гидроизоляционными слоями с наружной и внутренней стороны. Эти меры препятствуют попаданию содержимого накопителя в почву, где оно проникает в грунтовые воды.

Если слив канализации на даче производится в выгребную яму, обязателен монтаж вентиляционного стояка, который предназначается для отвода газов наружу. После завершения работ и подключения накопителя к канализационному трубопроводу осуществляют засыпку и приступают к оформлению горловины. Верхнее техническое отверстие надежно закрывают прочной крышкой.

Канализация в частном доме: проект, устройство, схемы, как провести своими руками
